Использование фум-ленты для герметизации труб

Что нужно помнить?

Поверхность материала довольно скользкая, из-за чего устранение поломки может быть затруднено.

После того как соединение получится герметичным, обратно разматывать ленту не стоит. Если она была неправильно наложена, необходимо полностью ободрать изделие и выполнить наматывание заново.

Если получилось слишком сильное напряжение ленты

, ее необходимо снять с резьбы и намотать новый слой.

Фум лента – это отличный материал, который используется для герметизации различных соединений. Чтобы изделие обеспечило отменный результат, необходимо правильно подобрать разновидность, а также научиться наматывать ленту в соответствии со всеми требованиями.

Лента ФУМ — это относительно новый материал, который нашёл применение в герметизации резьбовых соединений труб, и преимущественно используется для труб из пластика. Герметизация с помощью ленты ФУМ делается проще, по сравнению с использованием льна или нитей, усилие, необходимое для закручивания соединения, так же меньше. Именно этим обстоятельством и обусловлено применение ленты ФУМ для герметизации пластиковых труб.

Прежде всего, нужно обеспечить чистоту и сухость резьбовых соединений, очистить их от грязи, ржавчины. Чтобы герметизировать соединение, ленту нужно наматывать на трубу, начиная с конца резьбы и продвигаясь к началу (то есть к торцу). Наматывать нужно по часовой стрелке, то есть в том же направлении, в котором будет накручиваться второй элемент соединения. Ленту нужно натягивать так, чтобы она плотно ложилась и обтягивала резьбу. Каждый последующий виток ленты должен частично перекрывать предыдущий. Не должно образовываться складок.

Если труба диаметром до 20 мм, то наматывать ленту надо в три слоя, на трубах до 40 мм диаметром – в четыре. Чем толще труба, тем больше слоёв нужно делать. Слишком много ленты наматывать тоже не стоит, потому что накручивать вторую деталь будет слишком трудно. Правильным результатом будет что-то вроде такого:

Затем на подготовленное таким образом соединение накручивается вторая деталь, при этом потребуется некоторое усилие. ФУМ лента при таком воздействии деформируется и заполняет собой зазоры между резьбой деталей.

При применении ленты ФУМ нельзя крутить детали вперёд/назад относительно друг друга. Нельзя для подгонки положения деталей немного открутить деталь назад, потому что при этом нарушается герметичность. Если такое пришлось сделать, то нужно полностью открутить деталь, убрать ленту и намотать всё заново.

Как известно, строительные технологии не стоят на месте. Благодаря появлению системы трубопроводов человек сумел пользоваться такими благами, как вода и газ. Однако новые технологии несут потенциальный риск, так как появилась вероятность утечки. Для того, чтобы риск свести к минимуму, необходимо создать герметичную связь в местах резьбового соединения, а также в местах приваривания труб. На сегодняшний день рынок строительных материалов может предоставить огромное количество средств для данной цели. Но среди всего многообразия хотелось бы выделить фум ленту. В данной статье рассмотрим все особенности материала, а также как правильно наматывать фум ленту.

Фум лента – это герметизирующий материал, выполненный из фторопластового уплотнителя. Как правило, фум лента выпускается в виде полупрозрачной или белой матовой ленты. Преимуществами фум ленты является высокая степень противостояния механическим и термическим повреждениям. Со временем синтетическая лента не теряет своих свойств, не деформируется, не рвется, а также не вступает в реакцию в агрессивной химической среде.

Спектр использования фум ленты очень велик. При помощи фум ленты можно создать герметичное соединение на фланцевых, ниппельных, а также резьбовых трубопроводах. Кроме того, фум лента активно применяется в инженерных системах, где внутреннее давление системы не превышает 9,6-9,8 МПа.

Изготавливается фум лента из полимерного материала под названием «фторопласт-4». Полученная лента раскатывается в небольшие рулоны шириной 10-16 мм, затем передается в отдел упаковки. В зависимости от марки лента может дополняться дополнительным клейким слоем или смазочными материалами.

Фум лента

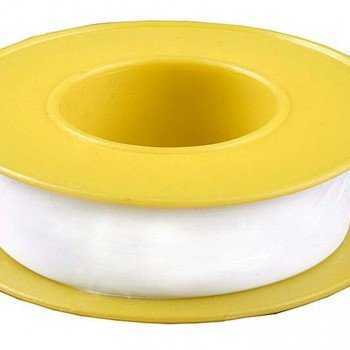

Моток с фум лентой Фум лента

Моток с фум лентой

Сравнение с альтернативными уплотнителями

Лента фум – оптимальный материал, но наряду с ним применяется в качестве уплотнения и лен, который именуется сантехнической паклей. Последний вариант используют для проведения уплотнительных мероприятий на трубах из стали. Многие мастера не могут определить, что лучше: лен или фум-лента

Для этого важно найти те особенности, которыми обладает каждый тип материала

Итак, лен обладает следующими преимуществами и отрицательными сторонами:

1. Возможность в процессе уплотнения проводить регулировку положения фитинга.
2. Высокий показатель впитывания влаги.
3. Устойчивость к воздействиям механического типа.
4. Возможность демонтажа пакли при необходимости.
5. Подверженность гниению из-за натурального состава.

Лен для уплотнения в косе

Из всего вышесказанного следует, что применяется сантехническая пакля именно на трубах с небольшим диаметром.

Фум-лента тоже не обделена плюсами, которые делают ее универсальной при различного вида работах по герметизации:

• лучшая посадка и уплотнение в силу малых показателей трения;
• высокий уровень термостойкости;
• крепость и пластичность;
• устойчивость к агрессивным средам;
• невозможность гниения материала.

Определить, какая же из представленных типов герметизации лучшая, можно. Но все зависит от типа работ. Если предполагается более сложный процесс, то лента фум станет надежным помощником в этом, так как позволит быстрее и проще провести необходимые мероприятия. В случае относительной простоты работы подойдет и лен.

Уплотнительная нить

Уплотнительная нить или сантехническая нить — это полимерное волокно, которое растянуто в форму нити. В зависимости от производителя, может быть пропитана герметизирующим составом.

Использование уплотнительной нити

• Сантехническую нить применяют при монтаже отопления.
• Горячего, холодного, а так же питьевого водоснабжения и газоснабжения.
• Для металлических и пластиковых труб.
• Может применяться в промышленных масштабах.
• Максимальный диаметр обработки нитью до 6 дюймов.

Изготавливается из различных материалов:

• Полиамид
• Фторопласт

Характеристики уплотнительной нити

• Полиамидная нить пригодна к использованию при температуре до 130°С. Нить из полиамида обладает повышенной износостойкостью, устойчива к агрессивной среде. Выдерживает давление воды 16 атм и газа 8 атм.
• Фторопластовая нить имеет верхний температурный предел более 200°С. Эластичный, износостойкий, инертный к кислотам и щелочам материал, по свойствам очень напоминает ФУМ-ленту, так как тоже содержит фтор в своём составе.

Преимущества уплотнительной нити

• Не теряет своих свойств при температуре от -70°С до 200°С.
• Позволяет в течение нескольких суток юстировать соединение без потери плотности резьбы.
• Руки и соединение остаются чистыми во время работы.
• Быстрее работать чем с другими уплотнителями.

Недостатки уплотнительной нити

• По сравнению с другими герметиками довольно высокая стоимость.
• На больших диаметрах резьбы высоких расход материала.
• Не используется для уплотнения кислородных магистралей, а также в условиях применения хлора.

Как наматывать уплотнительную нить

Есть два способа наматывания нити. На старую резьбу, и на новую резьбу.

Для новой резьбы. Нить рекомендуется наматывать крест — накрест по всей ширине рабочей поверхности.

Во время уплотнения, необходимо сделать посередине резьбы небольшой выступ из нескольких витков нити, так делается для более качественного уплотнения.

Для старой резьбы. По сравнению с рекомендуемым количеством витков, для старой резьбы количество витков следует умножить на 2 и выполнить два шага наматывания.

• Шаг 1. При таком способе необходимо заполнить нитью каждый виток резьбы.
• Шаг 2. Следующим этапом повторяем способ намотки для новой резьбы.

Мотать следует по часовой стрелке для правой резьбы.

Использование уплотнительной нити

• Для новой резьбы. На упаковке как правило производитель указывает количество витков для каждого диаметра резьбы, но практика показывает, что лучше сделать на 2 — 3 витка больше.
• Для старой резьбы. Если производителем рекомендовано делать 6 — 9 витков, то на деле это должно быть 12 — 18 витков.

• РоссияРекорд. Качественная российская нить.
• ЕвропаTANGIT. Наверно самый популярный бренд уплотнительной нити в России.
• КитайMATRIX. Китайская нить, которая выпускается под контролем немецких специалистов.

Лен

Уплотнение резьбовых стыков при помощи льняной нити — один из самых старых и проверенных методов. Лен реализуется в любом сантехническом магазине, на рынках.

При покупке нужно обязательно обратить внимание на следующие признаки:

• эластичность нити;
• отсутствие мусора, неприятного запаха;
• малую толщину прядей.

Лен в чистом виде начинает быстро гнить при контакте с водой, при температурных перепадах, а в системах отопления он и вовсе выгорает. Кроме того, материал не способствует профилактике ржавления металлических труб и фитингов, в отличие от более современных герметиков.

Чтобы нивелировать эти недостатки, нить пропитывается специальными составами (пастами). Часто используется густотертый натуральный сурик. Самый дешевый вариант — сделать пасту самому, взяв белила и добавив олифу, пока не получится масса наподобие сметаны. Ее наносят на льняную нить тонким слоем, размазывают и подсушивают материал.

Свинцовый сурик больше подходит для работы со стальными трубами: он окисляет верхний слой железа до нерастворимого соединения, которое не пропускает кислород, работая по типу воронения. В магазинах также реализуются готовые пасты-уплотнители льняных нитей:

1. Unipak (мыло, мел, парафин, вода, минеральное масло).
2. Multipak (парафиновое масло с минеральными добавками).
3. Pastum GAS (органические связующие, специальные наполнители, присадки и противокоррозионные добавки).
4. Gebatout 2 (белое минеральное масло, загуститель, синтетический полимер, минеральный наполнитель).

Если указанных средств под рукой нет, для лучшей герметизации газовых соединений можно пропитывать лен обычной масляной краской или автомобильными герметиками.

Работу производят так: от общего мотка отделяют прядь льна толщиной в 2 спички, наматывают на резьбу, начиная с дальнего конца и заканчивая на торце трубы. После этого лен обмазывают пастой, собирают соединение (при закручивании должно ощущаться усилие).

Что это такое

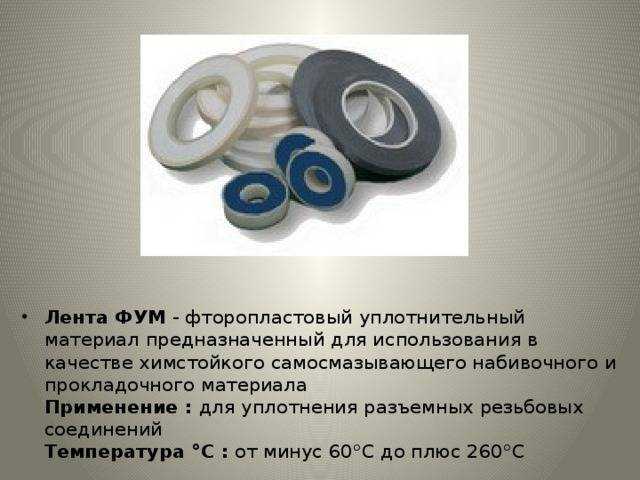

ФУМ (Фторопластовый Уплотняющий Материал, в англ. PTFEtape) – лента из тонкого уплотнительного синтетического материала на основе фторопласта-4.

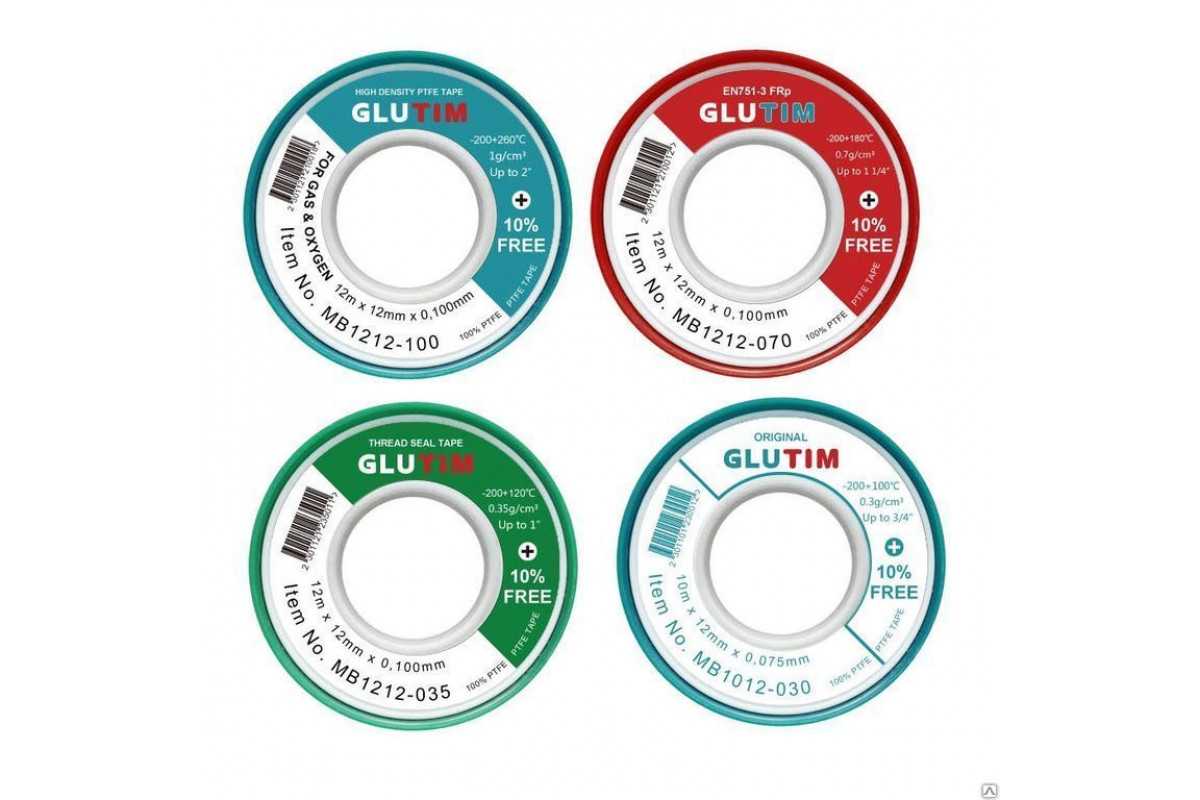

Тангит, Тефлон и другие названия марок – все это ленты ФУМ, практически, не отличающиеся по характеристикам.

Уплотнитель представляет собой ленту белого цвета или прозрачную, толщиной от 0.1 до 0.14 мм, шириной от 10 до 60 мм, с добавлением смазки или без.

Наиболее распространенный на рынке вариант – катушки, содержащие 2 м ленты. Материал прекрасно подходит при монтаже коллекторной группы для теплого пола (какую купить написано здесь).

Виды и назначение

Производители выпускают ФУМ ленту трех типов, каждый из которых используется в определенных условиях.

• ФУМ 1 – материал, предназначенный для герметизации соединений на трубопроводах общепромышленного типа (про гидравлический удар в системе водоснабжения прочитайте на этой странице).

  По своим характеристикам к таким относятся и внутриквартирные водопроводные сети (для подачи холодной и горячей воды) и системы отопления.

  ФУМ 1 работает и на трубопроводах, транспортирующих среды с высокой химической активностью.

  Материал покрыт смазкой, в качестве которой используется вазелиновое масло (до 20%);

• ФУМ 2 используется на трубопроводах, предназначенных для работы с сильнодействующими окислителями, например, транспортирующими кислород.

  Уплотнитель не содержит смазочных материалов;

• ФУМ 3 предназначен для применения в системах, работающих со средами высшей степени очистки.

  Наиболее распространенный материал ФУМ 1 раскатывается из фторопластового жгута в ленту толщиной 0,11 или 0,14 мм и шириной 10, 15, 20 и 60 мм.

Лента ФУМ 2 выпускается толщиной 0.1 мм и шириной от 3 до 20 мм.

Толщина ленты ФУМ 3 составляет 0.12 мм, ширина – от 3 до 25 мм.

Применяют ФУМ ленту для герметизации:

• при установке сантехнических приборов, измерительной аппаратуры, автоматической регулирующей и запорной арматуры;
• при стыковке участков стальных трубопроводов различного назначения, например, при создании альтернативных способов отопления частного дома своими руками (прочитайте здесь).

  Предпочтительный диаметр труб – до 1 дюйм, включительно;

• при соединении медных труб с использованием резьбовых фитингов;
• при монтаже пластиковых и металлопластиковых труб, изделий с мелкой резьбой, тонкостенных фитингов.

 Не исключается применение фторопластового ленточного уплотнителя и в других случаях при соблюдении технологий и выполнении условий надежной герметизации (как ухаживать за гидромассажной ванной прочитайте в этой статье).

Характеристики и свойства уплотнительного материала

Материал обладает высокими показателями прочности и эластичности. К примеру, для ФУМ 1 прочность натяжения составляет не менее 6.83 МПа, а удлинение на разрыв – более 95%

Аналогичные характеристики ФУМ 3 имеют значения 2.4 МПа и 40% соответственно.

Используют материал в системах, рабочее давление которых лежит в пределах до 9,8 МПа (до 100 атмосфер), при определенных условиях, допускается использование на трубопроводах с давлением, превышающим 41 МПа.

Диапазон рабочих температур для ФУМ ленты составляет от -70 до + 200 градусов (рекомендуется применять при установке раковины тюльпан своими руками видео — посмотрите здесь)

Внимание! При нагреве уплотнителя до температуры свыше 260 градусов происходит выделение фторопластом летучих соединений фтора, которые токсичны для человека!. По горючести и взрывоопасности ФУМ относят к категориям взрывобезопасных и трудногорючих (температура самовоспламенения превышает 520 градусов) материалов.

Из других достоинств ФУМ как материала для герметизации соединений, специалисты отмечают простоту использования, высокую химическую стойкость и абсолютную устойчивость к коррозии

По горючести и взрывоопасности ФУМ относят к категориям взрывобезопасных и трудногорючих (температура самовоспламенения превышает 520 градусов) материалов.. Из других достоинств ФУМ как материала для герметизации соединений, специалисты отмечают простоту использования, высокую химическую стойкость и абсолютную устойчивость к коррозии

Из других достоинств ФУМ как материала для герметизации соединений, специалисты отмечают простоту использования, высокую химическую стойкость и абсолютную устойчивость к коррозии.

Кроме того, материал не теряет свойств, даже при длительной эксплуатации (про опасность гидроудара в системе отопления многоквартирного дома написано в этой статье).

Другие варианты уплотнителей

Разумеется, ФУМ-лента не является единственным существующим вариантом уплотнения соединений. Среди прочих следует выделить льняную паклю, вместе с которой для скрепления деталей труб используют различного рода герметики, а также сантехническую нить. Рассмотрим их преимущества и недостатки в сравнении с ФУМ.

Льняная пакля

Лён также является одним из популярнейших материалов. Так же, как и ФУМ, паклю принято наматывать плотным слоем.

Важно наматывать паклю аккуратно и плотно, заполняя резьбу полностью по виткам. Снаружи волокна дополнительно покрывают краской или герметиком

Из этого вытекает основной недостаток данного материала. При этом следует учитывать, что в случае использования краски, соединения невозможно будет демонтировать, и трубы будут непригодны к ремонту.

Льняная пакля Источник ytimg.com

Также, недостатком данного материала является его относительная недолговечность. В отличие от ленты, лён подвержен постепенному разложению под воздействием влаги.

Основными преимуществами пакли в сравнении с ФУМ являются:

• Регулируемость. После намотки и закрепления соединения допускается откручивать его под небольшим углом без потери герметичности и необходимости замены уплотняющего материала.
• Надёжность уплотнения, высокая степень герметичности и способность впитывать в себя жидкость.
• Высокая устойчивость к разного рода физическим воздействиям.
• Лёгкость разборки соединения.

Если стоит выбор что лучше использовать – ленту или льняную паклю, то однозначного ответа здесь нет. Как правило, для промежуточных трубопроводных соединений рекомендуется использовать паклю. Лента же больше подойдёт для закрепления кранов, счётчиков и смесителей.

Герметики

При использовании льняной пакли, для лучшего прилегания и уплотнения соединение дополнительно обрабатывают жидким герметиком.

Жидкие герметики Источник a.d-cd.net

Контроль качества, заворачиваем гайку на паковку

Оценить, насколько правильно отмерено количество фторопластовой ленты можно только по усилию сопротивления при наворачивании муфты или гайки. В том случае, если муфта свободно заходит на упакованную резьбу, то правильно будет снять фумку и перемотать под новый слой ленточки. Для полдюмовой резьбы правильная длина примерно 13-17 см, но нужно учитывать толщину фум ленты и высоту резьбового профиля.

Если намотка выполнена правильно, первые два-три витка муфтовую часть можно завернуть рукой, при этом усилие наворачивания муфты с каждым полуоборотом возрастает. Последнюю треть витков правильно будет завернуть ключом почти до упора.

Если намотать материала больше чем требуется, усилие возрастает уже на втором-третьем витке настолько, что дальнейшее движение возможно только с помощью рожкового ключа. Часто из-под муфты появляется тонкая «лапша» разрезанного уплотнительного материала. В этом случае нет смысла даже пытаться закрутить ответную часть соединения, нужно все разбирать и делать намотку правильно.

Если намотать фум ленточку правильно, то муфту или накидную гайку можно не закручивать до упора, оставить на пол-оборота. В том случае если после подачи воды на соединении не появится «слеза», можно считать результат работы отличным. Но даже если на наружной кромке появится еле заметная влага — ничего страшного. Правильно будет выждать несколько минут, пока фум уплотнение пропитается водой, и дополнительно подтянуть соединение.

Монтаж фум-ленты: как правильно наматывать на резьбу

Правильный выбор материала — первое условие качественного выполнения соединений. Для работы нужно брать только те ленты, которые хорошо тянутся. Некачественный материал со временем раскрошится и вызовет течь. Для уплотнения труб водопроводной системы специалисты рекомендуют использовать изделия с такими параметрами:

1. Для мелких соединений — толщина не более 0,1 мм, ширина 12 мм.
2. Для крупных соединений — толщина до 0,2 мм, ширина 19 мм.

Длина изделия в катушке зависит от того, сколько наматывать фум-ленты придется на резьбу, чтобы полностью покрыть ее. В этом вопросе нужно ориентироваться на диаметр трубы. Если работа выполняется впервые, лучше взять материал с запасом.

Перед намоткой ленты необходимо очистить резьбу от пыли и ржавчины.

Стоит ли заменять ленту паклей: что такое обмотка и чем она хороша

Пакля — натуральный материал на основе льняных волокон. Предназначена для уплотнения стальных труб. Считается традиционной обмоткой для водопроводных систем и, несмотря на обширный ассортимент более современных материалов, по-прежнему пользуется высоким спросом у мастеров.

Чтобы определить, что лучше взять для работы: фум-ленту или лен, — стоит сравнить преимущества и недостатки этих материалов. Достоинства сантехнической пакли:

• соединение легко регулируется, допускается откручивание фитинга на 45°;
• материал проявляет стойкость к механическим нагрузкам;
• высокая степень герметизации;
• возможна намотка поверх влажной или грязной резьбы;
• благодаря способности впитывать влагу, пакля разбухает и перекрывает незначительную течь;
• при необходимости материал легко поддается демонтажу.

В некоторых случаях удобнее использовать паклю.

К недостаткам пакли можно отнести ее подверженность гниению. Под воздействием влаги этот природный материал медленно разлагается.

Сфера применения во многом зависит от того, из чего делают паклю. Сантехнический чесаный лен состоит из длинных тонких волокон, обладающих высокой прочностью. Они плотно и хорошо укладываются в резьбу. При соединении элементов методом вкручивания материал не разрушается, поэтому чесаный лен лучше использовать для газовых и трубопроводных систем.

Трепаный лен выступает в качестве сырья для производства чесаного. Этот материал грубее, его волокна засорены. Он подходит для уплотнения резьбовых соединений водопроводной системы. Обычно пакле отдают предпочтение люди, которые не знают, как пользоваться фум-лентой.

В некоторых случаях целесообразнее применять ленту:

• монтаж труб небольшого диаметра;
• уплотнение тонкостенных фитингов;
• работа с пластиковыми трубами.

Таким образом, для подключения гибкого шлага к кухонному смесителю в большей степени подойдет лента, а для создания герметичного соединения между водопроводной трубой и фитингом лучше взять паклю.

На заметку! Паклю предпочтительнее использовать при монтаже труб с большим диаметром. Специально под этот материал производители делают на резьбе насечки.Паклю так же легко наматывать, как и ленту фум.

Как правильно наматывать ленту ФУМ на резьбу – пошаговая инструкция плюс полезные советы

Почти всегда это делают вручную. Чтобы загерметизировать соединение двух труб, высшее образование не требуется. Но есть нюансы, без которых вы рискуете потратить усилия впустую.

Для качественной изоляции сделайте следующее:

• Посчитайте число витков на закручиваемой детали.
• Подготовьте поверхность. Уберите пыль, ржавчину.
• Обезжирьте растворителем, подсушите.
• Придавите пальцем край ленты к резьбовой части детали, не снимая с катушки.
• Сделайте оборот.
• Обожмите пальцами. Движение круговое. Под пленкой должен быть заметен рельеф.
• Продолжайте накручивать с небольшим натяжением. Укладывайте так, чтобы она продавилась в углубления. Не допускайте перекручивания. Сильно не тяните (можете повредить), но учтите: чем плотнее, тем лучше.
• Каждый виток кладите с натяжением, чтобы он уплотнял предыдущий слой.
• Закончите, когда рельеф полностью исчезнет.
• Отведите конец в сторону, чтобы уплотнитель не препятствовал завинчиванию детали.
• Оборвите. Натяжение сильнее уплотнит слои и сделает кромку узкой.
• Соберите и затяните соединение. Руками вкрутите деталь на число оборотов, которое сосчитали вначале. Возьмите ключ и дожмите.
• Проверьте герметичность.

Важно: укладывать витки следует внахлест. Следующий должен на 30-40% перекрывать предыдущий. Рекомендую наматывать ленту прямо с рулона

Ширину подбирайте равную длине резьбы. Число слоев зависит от следующих факторов:

Рекомендую наматывать ленту прямо с рулона. Ширину подбирайте равную длине резьбы. Число слоев зависит от следующих факторов:

• толщины пленки,
• шага резьбы,
• материала фитингов,
• диаметра труб,
• величины зазоров.

Стандартное количество витков 3 или 4, но иногда может доходить до 10-15. Не экономьте. Обмотка должна полностью перекрывать резьбу. Если не удалось добиться герметичности, произведите демонтаж. Затем отмотайте новый отрезок и уложите, прибавив количество слоев. Использовать ту же полоску нельзя. Она повреждается при контакте с острыми краями резьбовых стыков.

Лента ФУМ: как правильно наматывать на резьбу – по часовой стрелке или против?

Направление обмотки выполняют в сторону винтовой линии. При правой резьбе (встречается чаще) полосу кладут строго по часовой стрелке. Но бывает и левая, тогда ленту крутят в противоположном направлении. Обязательно вдавливают ее, как при закручивании гайки. Выступающие за края участки обрезают.

 Полезные советы:

• Укладывайте ленту витками с небольшим перехлестом до полного покрытия поверхности. Если ее ширина совпадает с длиной резьбовой части, то нахлест не требуется.
• Чтобы облегчить последующую стыковку элементов, на последний выступ обмотку не наносите.
• При наматывании избегайте разрывов, складок, перекосов.
• Перед скручиванием стыков с силой прижмите полимер, проведя пальцами по окружности.
• Не допускайте выпирания обмотки. Из-за этого может ухудшиться пропускная способность стыка. Нередки случаи засорения, поэтому излишки ленты аккуратно срежьте.

Повторно наматывать пленку нельзя. При необходимости ослабить или усилить соединение, придется повторить процесс заново.
