Водоснабжение бассейнов: схемы, оборудование, обеззараживание

Насосы

Intex 28606 дренажный

Основная задача – облегчение слива воды из бассейна. Насос можно опустить на глубину до 122 см, работает он от сети 220 В.

Средняя цена – 3 999 руб.

Intex 28606 дренажный

Достоинства:

• приятный внешний вид;
• мобильность;
• простота использования.

Недостатки:

не выявлены.

AquaViva VWS50M однофазный с префильтром

Подходит для рециркуляции, фильтрации и напорной подачи воды в ёмкости объемом до 26 000 литров. Эксплуатационные качества позволяют эффективно применять его в сфере марикультуры и водообеспечения, для других задач.

Средняя цена – 10 387 руб.

AquaViva VWS50M однофазный с префильтром

Достоинства:

• эффективный префильтр;
• оптимальный баланс цены и качества.

Недостатки:

высокая шумность.

«LEO» XKP 450Е-2 самовсасывающий

Центробежный, горизонтальной ориентации. Основная задача: циркуляция в бассейнах и джакузи для распределения воды содержащей дезинфицирующий раствор хлора. Чаще всего его устанавливают на входе фильтра.

Средняя стоимость – 5 850 руб.

«LEO» XKP 450Е-2 самовсасывающий

Достоинства:

• высокая мощность;
• демократичная цена.

Недостатки:

со временем появляются проблемы с герметичностью.

Espa Wiper 0 50M центробежный без префильтра

Однофазный насос оснащён дренажным носиком на корпусе, предназначен для рециркуляции воды. В комплекте идёт импульсный и всасывающий адаптеры. Корпус, колеса, основание и уплотнения выполнены из специального технического полимера. Нержавеющая сталь, из которой сделан вал – прекрасно защищает его и делает максимально износостойким. Двигатель насоса готов для долговременной работы.

Средняя стоимость – 21 122 руб.

Espa Wiper 0 50M центробежный без префильтра

Достоинства:

• надёжность;
• высокая производительность.

Недостатки:

слабая мощность по высокой цене.

Kripsol Ninfa NK 33 самовсасывающий

Детали двигателя сделаны из долговечных качественных материалов: вал из нержавеющей стали, корпус, опорный узел, основание и диффузор – из усиленного стекловолокном полипропилена. Насос можно устанавливать выше уровня воды.

Средняя стоимость – 11 712 руб.

Kripsol Ninfa NK 33 самовсасывающий

Достоинства:

• качество сборки;
• удобство эксплуатации.

Недостатки:

не выявлены.

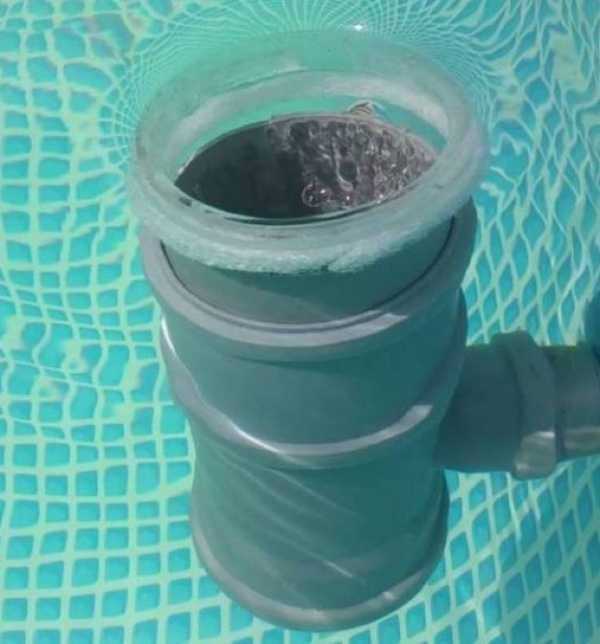

Самодельный скиммер из пластиковых труб

Представляет собой наиболее простой и доступный способ очистки искусственного водоема. Прилагая минимум временных затрат, можно изготовить хороший и надежный фильтр. Главное, запастись всеми необходимыми материалами:

• 3 штуки пластиковых труб;
• муфта для ремонта канализационных систем с диаметром в 110 мм;
• тройник из поливинилхлорида (угол 87 градусов) с размером 110х50 мм;
• 2 заглушки круглые с диаметров в 110 мм;
• эксцентрик (переходник) 110х50 мм;
• резинки переходные 50х32;
• тонкая металлопластиковая трубка для выпуска воздуха со стандартной резьбой.

Трубы из поливинилхлорида берут с диаметрами в 110, 50 и 32, а длиной в 550, 550 и 400 миллиметров соответственно.

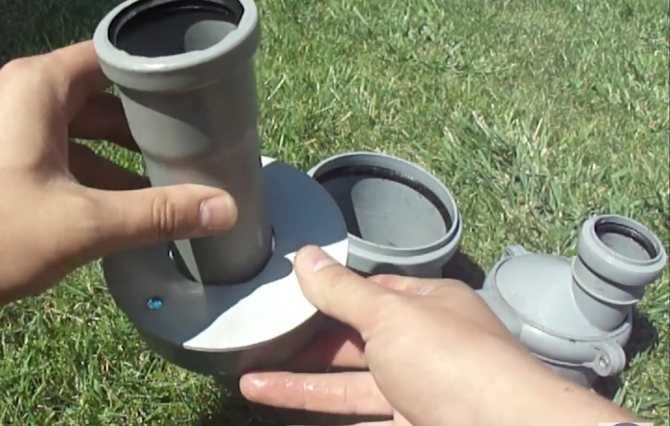

Инструкция по изготовлению

Чтобы своими руками собрать скиммер для бассейна, необходимо четко соблюдать последовательность действий:

1. В середине круглой заглушки проделывают отверстие. Его делают по центру с диаметром не больше 52 миллиметром. Оно нужно для того, чтобы вставить переходную резинку.
2. Собирают нижнюю часть скиммера. В поливинилхлоридный прямой тройник вставляют муфту, которую обычно используют для ремонта канализации. Днище тройника закрывают заглушкой, а в боковое отверстие вставляют манжетный уплотнитель.
3. Следующим шагом делают поплавок. Из техноплекса (пенопласта) вырезают круг. Его внешний диаметр обязан быть немного меньше размеров основной трубы (110 мм). Это позволит обеспечить плавное скольжение. Внутренний диаметр делают ровно 50 мм.

Поплавок надевают на трубу с размерами 110х50 мм. Его фиксируют на пару сантиметров выше центральной части.

Очистка бассейна

Воды

Даже при наличии бесплатного и бесперебойного водного источника, регулярная замена содержимого бассейна – не самое верное решение. Во-первых, свежая вода будет прогреваться до комфортной температуры довольно длительное время. Во-вторых, она снова быстро позеленеет и засорится.

Итак, существует два метода очистки – физический и химический. Первый используют для устранения крупных частиц, а химический способ применяется для дезинфекции воды и борьбы с появлением водорослей.

Физический метод

Водным пылесосом и сачком удаляется с поверхности весь нанесённый твёрдый мусор, видимый человеческому глазу: листья, веточки, насекомые и т.д. Эта процедура является ежедневной, если бассейн стоит под открытым небом.

Для очистки же от более мелких частиц необходимо установить специальный фильтр, который будет удерживать большую часть грязи. Чаще всего, очистительная система идет в комплекте с бассейном.

Системы фильтрации бывают разных типов:

1. Песочные фильтры. Очистка выполняется через кварцевые песчинки, находящиеся внутри помпы.

Крупицы мусора из потока задерживаются в песке, а чистая вода проходит дальше. Из недостатков стоит отметить необходимость еженедельной промывки самого фильтр-насоса, требующей доступа к неограниченному источнику воды. Также песчаный фильтр даёт небольшой эффект — мельчайшие крупицы он не удерживает.

Картриджные фильтры. Являются самыми популярными среди покупателей по соотношению цена-качество. Они немного дороже песчаных, но фильтруют воду лучше, не требуют настолько частой промывки, и к тому же их легко чистить.

Очистительная система состоит из нескольких пластин-картриджей, которые задерживают крупицы мусора. Так же существуют одноразовые картриджи, которые утилизируются после использования, а в насос устанавливается новый.

Диатомовые. Данный тип появился сравнительно недавно. На сегодняшний день такие фильтры являются самыми дорогими и самыми эффективными с точки зрения удаления мельчайших частиц.

Принцип работы похож на первый тип, но здесь вместо песка используется специальная земля (измельчённые раковины планктона). Минусами является быстрое засорение, и не всегда удаётся полностью очистить такой фильтр. Также стоит отметить необходимость правильной утилизации содержимого, т.к. оно считается опасным отходом. Для очистки и замены картриджа лучше обратиться в сервисный центр.

Для нормальной циркуляции потока независимо от типа фильтр-насос должен работать как минимум 6 часов каждый день!

Химический метод очистки

Существует ряд продуктов для химической обработки разной направленности. Для качественной обработки воды необходимо приобрести целую серию препаратов.

Уход за бассейном при помощи химических веществ включает в себя несколько этапов:

1. Контроль над уровнем pH. Определить значение кислотности позволяет специальный прибор. Нормой считается значение от 7 до 7, 4 единиц. В зависимости от показателя в воду добавляется препарат, поднимающий или понижающий pH. Проверять значение необходимо один раз в неделю.
2. Дезинфекция воды поможет предотвратить появление бактерий, вирусов и грибков. Дезинфицирующие средства создаются на основе хлора, брома или активного кислорода. Хлорные препараты являются самыми доступными, но имеют специфический запах и могут вызвать аллергические реакции. Бром запахом не обладает, но его цена немного выше. Активный кислород хоть и дороже прочих, но считается самым щадящим и при этом эффективным вариантом.
3. Коагуляция помогает устранению мельчайших частиц. Добавленное в воду вещество склеивает мельчайшие частицы в «хлопья», после чего они задерживаются фильтром.
4. Борьба с цветением воды, заиливанием дна и водорослями. Для этой цели используются альгициды – вещества, уничтожающие водную растительность. Средство засыпают в бассейн сразу после наполнения его водой.

Периодически на стенках и дне бассейна будет образовываться налёт из слизи, жира и грязи. Для его устранения можно воспользоваться специальным донным пылесосом.

Как сделать своими руками

Создать навесной скиммер собственными руками очень сложно. Нужно учитывать много моментов. Изготавливать скиммер можно из пластика или нержавеющая сталь. Чашу можно делать из следующих материалов: пластик, полипропилен, метал и т.д. Также скиммер должен содержать резиновое уплотнение. Именно оно обеспечивают высокий уровень гидроизоляции самого ведра (чаши). Если вы решите делать элемент из нержавеющей стали, то помните, что такие элементы больше подходят для бетонных и пластиковых бассейнов или композитных.

Пластиковые скиммеры более практичные и подходят практически для всех моделей бассейнов.

Скиммеры из нержавеющей стали более дорогие, но выглядят на порядок лучше и служат дольше. Если у вас еще нет своего бассейна, то читайте, какой каркасный бассейн лучше: bestway или intex.

на видео: навесной скиммер для бассейна своими руками

Нужно сделать специальную чашу, которая будет напоминать ведро, проделать в ней прямоугольное отверстие и пустить плавающую заслонку. Прямоугольно отверстие должно быть величиной, которая будет опираться на габариты вашего бассейна. В бачок устройства необходимо поместить фильтр грубой очистки (его можно купить отдельно). Также необходимо установить адаптер подключения ручных систем очистки дна (его тоже можно купить отдельно). Все выше перечисленные детали обязательно должны присутствовать в скиммере и обеспечивать нормальную работоспособность аппарата. Как сделать донный пылесос для бассейна своими руками читайте в этом материале.

Итак, подведём итоги. Навесной скиммер – это разновидность очистительных аппаратов для бассейнов. Отсутствие скиммера в бассейне грозит загрязнением и застойными лужами. Навесные скиммеры очень удобные, практичные, их очень просто устанавливать. Самые популярные и надёжные модели – это Intex, MTH sk2 и MTS. Сделать навесной скиммер собственными руками очень сложно и подвластно специалистам, которые разбираются в этом. А вот собрать навесной скиммер – несложно, опираясь на инструкцию по эксплуатации. Возможно вас заинтересует самодельный скиммер для пруда.

Инструкция по эксплуатации обогрева

Электронагреватель:

Электронагреватель проточного типа предназначен для нагревания воды бассейна путем преобразования электрической энергии в тепловую. Нагревание происходит при протоке воды через корпус электронагревателя, с расположенными в нем ТЭНами. В корпус электронагревателя встроен датчик температуры, который дает сигнал к включению и выключению ТЭНов. Электронагреватель оснащен задатчиком температуры с градуированной шкалой 10-40гр и датчиком потока отключающим ТЭНы при уменьшении водяного потока ниже 2880 л/час, что предохраняет ТЭНы от перегорания.

Для подогрева воды бассейна необходимо переключением кранов добиться протока воды через корпус электронагревателя (скорость не ниже 2880 л/час), включить электронагреватель и выставить с помощью задатчика, расположенного на корпусе электронагревателя, желаемую температуру воды бассейна.

Монтаж и обслуживание электронагревателя должны осуществляться квалифицированным персоналом в соответствии с требованиями ПУЭ, СниП. Использование УЗО 30мА и заземление прибора обязательно.

Теплообменник:

Обогрев предназначен для подогрева воды в бассейн путем теплообмена между теплоносителем (например, из системы отопления) и водой бассейна проходящей через колбу теплообменника.

Для управления используется блок управления фильтрацией и нагревом к которому подключается электропитание фильтровальной установки/ Блок управления предусматривает несколько режимов работы:

1. Выключено (AUS) – устройство выключено. Рекомендуется для использования в период консервации или после полного опорожнения бассейна.
2. Автоматический (Automatic) – включение и отключение фильтра происходит в соответствии с заданием таймера, подогрев воды происходит во время работы фильтра до совпадения температуры воды в бассейне и значения установленного задатчиком на панели управления. Нагрев происходит с максимальной мощностью независимо от заданной температуры. Рекомендуется для повседневного использования.
3. Ручной (Hand) — фильтровальная установка работает непрерывно независимо от алгоритма таймера, нагрев происходит непрерывно до температуры установленной задатчиком. Рекомендуется для использования при запуске бассейна (первоначальное наполнение, расконсервация и т.п.).

На панели блока управления расположены:

• индикаторы режимов работы:
  • Установка (Betrieb) – показывает наличие напряжение питания на теплообменнике.
  • Фильтрация (Filter) – показывает, включен или нет фильтр в данный момент.
  • Нагрев (Heizung) — индицирует включение циркуляционного насоса и нагрева бассейна.
• кнопка
  • Нагрев выключен (Heizung Aus).
  • Нагрев включен (Heizung Ein).
• Задатчик температуры с установочной шкалой 10-40 гр.С
• Задатчик режимов работы: Выключено (Aus), Автомаический (Automatic), Ручной (Hand).

Установка и подключение теплообменника должны проводится квалифицированными специалистами с соблюдением норм регламентирующих методы и порядок производства работ, обеспечение безопасной эксплуатации принятые в данной местности (ПУЭ, СНиП).

Вам может понравиться

Комментарии пользователей:

Елена:
22.02.2018 в , в 17:30

Свой бассейн — это моя мечта <lol

Ответить

Имя *

Комментарий

• http://tolkostroyka.ru/bani-sauny-i-bassejny/gramotnoe-osnashhenie-bassejna-svoimi-rukami-rekomendacii-po-vyboru-nasosa-skimmera-i-filtracionnyx-ustanovok/
• http://obustroen.ru/blagoustroystvo/basseiny-i-fontany/skimmer-dlya-bassejna.html
• https://remoskop.ru/skimmer-basseyna-chistaya-vodnaya-poverhnost-garantirovana.html
• https://bouw.ru/article/skimmer-dlya-akvariuma-i-basseyna
• https://derevyannie-doma.com/instruktsii/skimmer-dlya-basseyna-chto-eto-takoe-kak-sdelat-svoimi-rukami.html
• https://sandizain.ru/na-dache/vodnye-sooruzheniya/delaem-skimmer-dlya-bassejna.html
• https://v-teplo.ru/skimmer-dlya-basseyna.html

Меры предосторожности и техника безопасности

Если вы уже выбрали в каталоге фильтровальную систему и устанавливаете её самостоятельно, необходимо повторить, какие правила техники безопасности нужно соблюдать при работе:

• Распаковав прибор, откройте заводскую инструкцию по установке устройства и прочитайте ее. Определите, какие шаги и в какой последовательности нужно будет выполнить.
• Перед тем, как подключать электроприборы, обеспечьте надёжное заземление всех элементов. Сочетание воды и электричества может создать опасность для жизни и повышает риск поражения током.
• Проверьте, чтобы параметры сети совпадали с напряжением питания устройства (220 или110 В).
• Установите устройство аварийного отключения (систему УЗО) или автомат защиты.
• Проверьте расположение сетевой вилки – она должна находиться в сухом месте, на этот компонент ни в коем случае не должна попадать вода.
• Установите электрические детали насоса в таком месте, где никто из посетителей не смог бы к ним притронуться.
• Убедитесь, что никто из детей не сможет добраться до работающего устройства.
• Проверьте, чтобы брызги воды из бассейна или от системы подачи не попадали на насос.
• Двигатель должен быть расположен в хорошо проветриваемом месте, чтобы избежать его перегрева при работе.
• Фильтр-насос должен быть укрыт от попадания капель дождя.
• Установите и выключите сетевой тумблер (или организуйте видимый разрыв питающей сети), чтобы в процессе монтажа агрегат случайно не включился самопроизвольно.

Цвет и плотность защитного устройства

При изготовлении накрытия производитель использует плёнку плотностью от 300 до 500 г/м2.

Производители используют несколько цветовых решений:

• Синий прозрачный – характерный и наиболее популярный цвет. Используется для термоизоляции.
• Сочетание цветов:
  1. синего/золотого;
  2. синего/серебряного.
  3. Сочетание цветов: синего/чёрного непрозрачного.

Поверхность золотого или серебряного цвета укладывается на водную гладь бассейна, синяя поверхность смотрит наверх. Солнечные лучи проходят через синюю поверхность и нагревают воду бассейна. При этом удерживают и «консервируют» тепло под покрывалом.

Поверхность чёрного цвета накрывает воду бассейна, синяя поверхность смотрит кверху. Солнечный свет не проникает в воду. Это препятствует размножению микроорганизмов и бактерий.Покрывало характеризуется высокой степенью термозащиты. Чтобы прогреть воду в бассейне от солнца покрывало рекомендуется снимать.

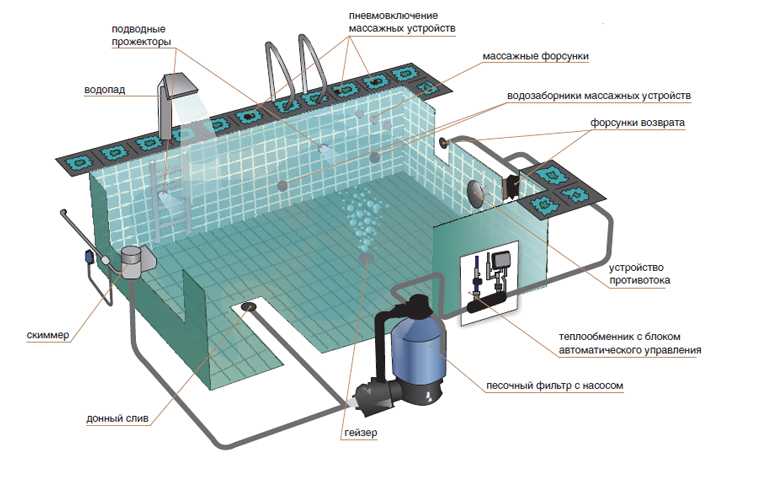

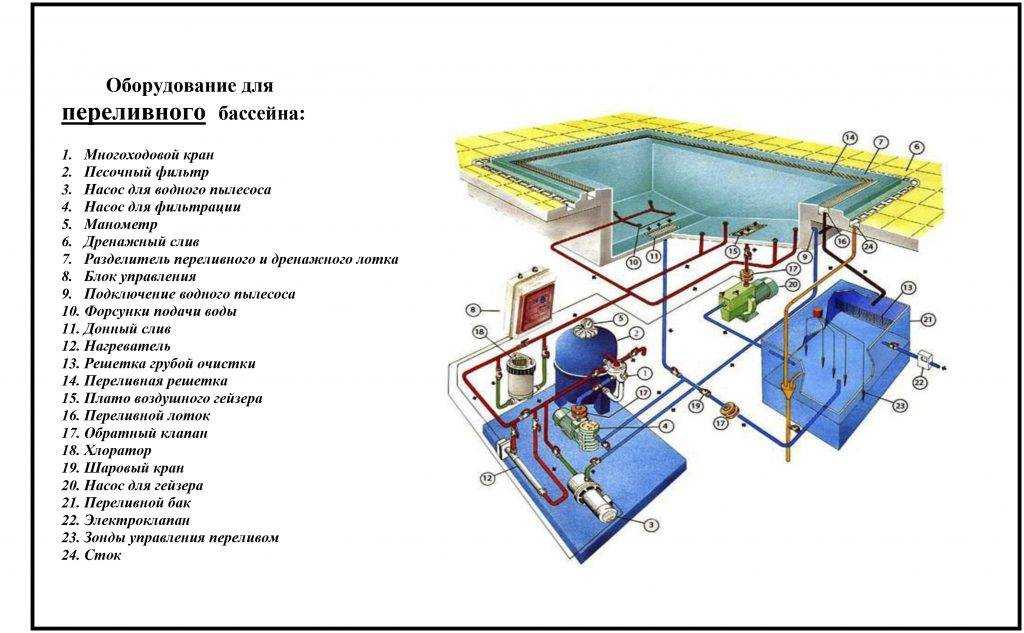

Установка фильтрующей системы

К элементам системы относятся:

• Скиммеры — важная часть любого бассейна. Они могут быть встроенными или навесными. В зависимости от объема чаши их равномерно распределяют по периметру.
• Слив-обязательное сооружение, необходимое для полного опорожнения бассейна. Обычно донный слив-это пластиковая труба, реже металлическая.
• Форсунки подачи воды, сейчас присутствуют в каждом бассейне. Они помогают вернуть очищенную после фильтрации воду обратно в водоем.
• Насос и фильтр — сердце фильтрующей системы бассейна. Благодаря слаженной бесперебойной работе, вода в бассейне остается чистой на протяжении всего купального сезона.
• Регулятор уровня воды — это обязательное приспособление. Благодаря регулятору, насос не будет работать в сухую, а в скиммеры вовремя попадает грязная вода.

СОВЕТ! Если у вас бассейн маленького размера, то фильтрацию воды необходимо проводить постоянно. В бассейнах большого размера фильтрацию можно проводить 1 раз в сутки. Мощность системы фильтрации и количество насосов рассчитывается исходя из объема воды.

Установка и монтаж оборудования для бассейна закладывается на момент заливки  чаши, либо оставляются отверстия под их монтаж.

Скиммеры для бассейнов Intex: американское качество за доступную стоимость

Устройства, которые изготавливаются данной американской компанией, отличаются высоким качеством комплектующих элементов. Это отражается на их эксплуатационном сроке. Примечательно, что стоимость данных приспособлений не очень высокая, поэтому купить такой прибор при желании сможет каждый.

Внешний вид фильтров этого производителя напоминает воронку. Подобные устройства используются для сбора мусора в бассейне. Работа приспособления протекает в автономном режиме, что очень удобно. Скиммеры для бассейнов Intex устанавливаются на специальные насосы, которые применяются для фильтрационной работы

Важно запомнить, что такой насос должен обладать хорошей производительностью – минимум 3028 л/ч

Модели данного бренда имеют еще одно положительное качество – легкость фиксации на бортиках искусственного водоема. Большинство таких устройств имеют легкий корпус, для изготовления которого применяется пластмасса. Плюсом использования полимерного материала является его устойчивость к агрессивным химическим веществам. Скиммерный бассейн – это отличное решение, которое избавит хозяев от необходимости проведения трудоемких очистных работ.

Фильтры от американского бренда Intex характеризуются хорошим качеством и долговечностью

Стоимость устройств, изготавливаемых этой американской компанией, в среднем составляет 850-900 руб. Самые дешевые модели можно приобрести за 750 руб. Стоит также отметить, что данная фирма занимается производством и другой продукции для бассейнов. В качестве примера можно привести циркуляционные насосы.

Что такое скиммер и зачем он нужен

Внешне похож на бак. Материал – пластик или металл. К нему подключен трубопровод. Его функция забирать воду. На боковой части – окно. Оно содержит плавающую заслонку.

Работа идет по простому принципу. Его можно представить через следующий алгоритм:

• грязная водная масса через отверстие в боку выходит в емкость;
• встроенная заслонка производит разделение чистой и грязной воды, чистится загрязненная часть водной массы;
• фильтр задерживает крупный мусор;
• частично очищенная вода подвергается высокой температуре, это ее очищает;
• чистая вода направляется снова в чашу бассейна.

К сведению!

Водный пылесос часто присоединяют к скиммеру. Это делают для повышения эффективности работы последнего.

Функции:

• сбор верхнего слоя загрязненной воды, очистка ее путем подогрева;
• гнездо для ручного водяного пылесоса;
• сосуд для веществ для очистки емкости.

Все элементы фильтрации находятся внутри. В этом заключается преимущество такой системы. Не требуется строить дополнительное помещение для очистной установки. Это позволяет экономить пространство и деньги. Скиммерные бассейны очень просты. На уход за ними не надо тратить много денег. Не требуют они и специального обслуживания. Условие эффективной работы – периодическая обратная промывка элементов очищающей системы

Важно поддерживать магистральный водопровод в надлежащем состоянии. Последний может забиться. Скиммерный тип распространен в России

Разновидности:

Скиммерный тип распространен в России. Разновидности:

• навесные;
• встроенные;
• плавающие.

Навесные производят из полимеров. Их монтируют на бортик. У них простая конструкция. У этих механизмов есть возвратная труба. Она обеспечивает два режима:

1. Первый режим обеспечивает отток воды.
2. Второй режим – ее возврат после очистки.

Рекомендуется использовать, если нужно сохранить целостность гидроизоляции (в любом бассейне она установлена).

Встроенные модели устанавливают на стенке бассейна. Целостность конструкции придется нарушить. Модель имеет водосборное отверстие. Оно оснащено плавающей заслонкой. Его функция разграничивающая. Скиммер должен обеспечить попадание в фильтр только загрязненной воды. Фактор ветра ключевой для установки. Необходимо учитывать направление. Это позволяет снизить риск появления застойных зон в бассейне. Учет этого фактора благоприятен для работы прибора.

На заметку!

Еще одна разновидность – плавающий скиммер. Его установку легко сделать самостоятельно.

Часто их используют для каркасных бассейнов. В конструкции плавающих устройств есть крепление. Оно дает возможность изменения глубины фильтра под водой. Фильтрационный элемент делают в форме маленького ведра. Он помещен внутрь емкости.

https://youtube.com/watch?v=wPH9qh8DYqQ

Завершающий этап

Необходимо учитывать то, что самодельный скиммер, выполненный из пластика, отличается малым весом, а, следовательно, может всплыть. Чтобы избежать этого, на дно прибора кладут груз, и скиммер не всплывает. Когда камешки или другие утяжеляющие конструкцию предметы уложены, продолжают сборку очищающего фильтра:

1. В нижнюю часть трубы (с диаметром в 110 мм) вставляют трубу вместе с поплавком и со сделанным заранее отверстием под заглушку.
2. Нарезают дополнительную резьбу на верхней заглушке, чтобы вставить под металлическую трубку, предназначенную для разряжения давления, когда в фильтр всасывается вода. Жидкость должна устремляться вверх, находясь над уровнем воды, чтобы был выход для воздуха.
3. Шланг вставляют в нижний разветвитель. На другой его конец надевают переходник.
4. Далее, производят соединение системы с фильтр-насосом, а также нагревательным ковром.

Скиммер для очистки бассейна завершен. Остается только протестировать прибор в действии.

Преимущества и недостатки металлических навесов

Изготовить навес своими руками из металла – это выгодное, практичное решение, при соблюдении технологии строительства, должном уходе — постройка прослужит верой и правдой несколько десятков лет.

Металлоконструкции не боятся температурных дельт, устойчивы к природным физико-химическим, биологическим, механическим нагрузкам. Но металл быстро нагревается и остывает, это следует учитывать при строительстве навесов для отдыха, над мангалом, поэтому лучше предусмотреть защитные элементы, например, в беседке сделать перила, а также сидушки из дерева.

Основной враг металлических навесов – ржавчина, которая способна нанести ощутимый вред, даже разрушить строение за небольшой срок. Избежать фатальных последствий поможет обработка и защита металлических элементов навеса.

Чертеж металлического козырька над крыльцом
