Какие же бывают направляющие для выдвижных ящиков?

Шариковые направляющие

Шариковые направляющие, или ещё как их называют телескопические направляющие, способны выдерживать большую нагрузку, имеют плавный ход. Стоимость направляющих от 300-400 руб. за пару. Есть варианты с доводчиками и без.

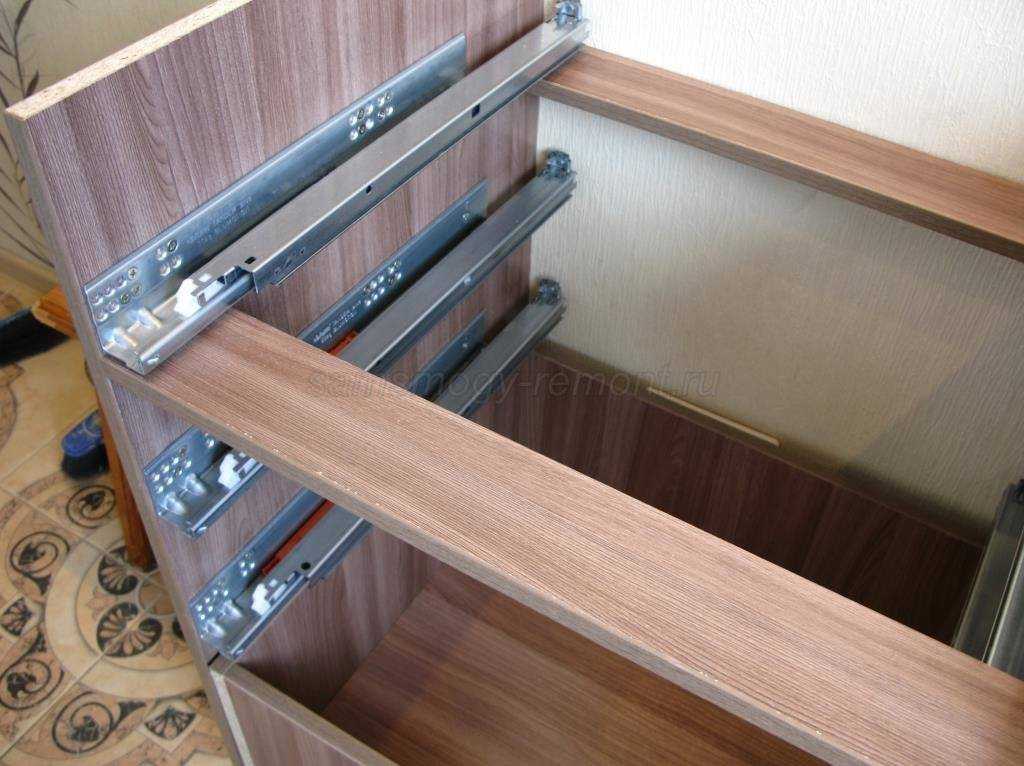

Рис. 4. Пример использования шариковых направляющих для выдвижения ящиков в тумбе

Рис. 5. Пример одной из разновидностей шариковых (телескопических) направляющих

Шариковые направляющие также, как и роликовые, состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

Рис. 6. Фото шариковых и роликовых направляющих для сравнения

Для того, чтобы их разъединить, необходимо нажать на фиксатор, как показано на фото. Это такой черненький рычажок.

Рис. 7. Разъединение шариковой направляющей на составляющие

Можно, конечно, установить и не разъединяя, но это мучение ёще то, довелось испробовать на своем опыте. В результате чего может сформироваться негативное представление о шариковых направляющих, о сложности их монтажа. На самом деле всё просто.

Разновидностей шариковых направляющих много, различаются они в основном по высоте (есть шариковые направляющие высотой 17, 27, 35, 45 мм), а также по степени выдвижения и наличию доводчика. Более подробно о особенностях шариковых направляющих читайте в статье о шариковых направляющих.

Монтаж шариковых направляющих по элементам производится на боковые стенки тумбы и боковины ящика.

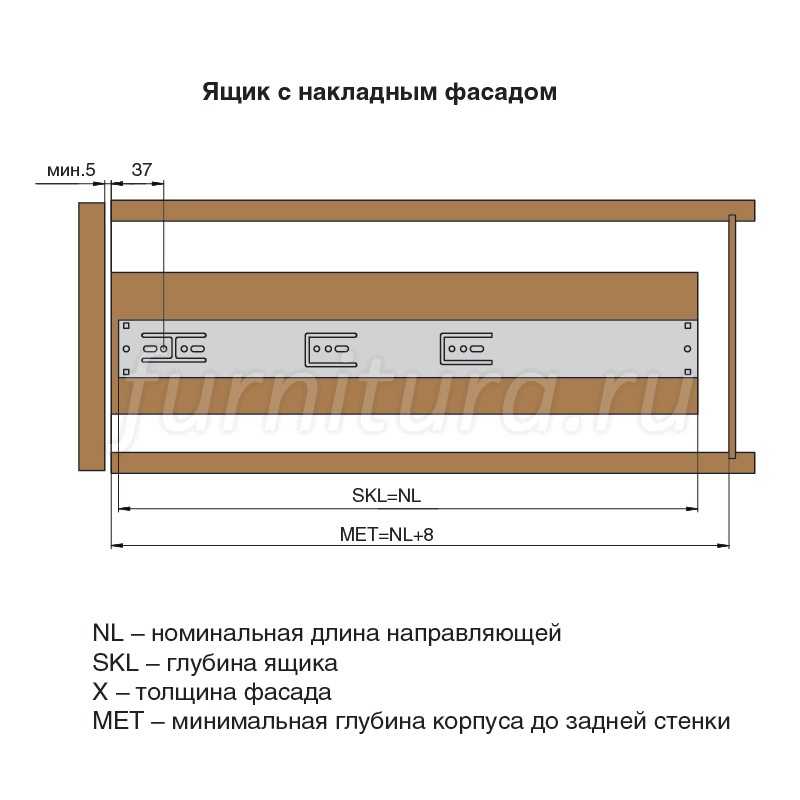

Рис. 8. Схема монтажа шариковых направляющих

Наиболее часто используют шариковые направляющие высотой 45 мм, размерный ряд направляющих от 250 до 700 мм, выдерживают нагрузку до 36 кг, что более чем.

Расчет ящика на шариковых направляющих схож с расчетом роликовых направляющих, габариты ящика по ширине определяются как размер внутреннего пространства минус 26 мм (12,7 мм + 12,7 мм).

Но не для всех случаев эта схема работает, всё зависит от вида шариковых направляющих, прочитать об этом можно в отдельной статье.

Рис. 9. Схема монтажа ящика на шариковых направляющих

Ящики Леграбокс

Ящики Legrabox от Blum впервые были показаны порядка пяти лет назад на кёльнской выставке interzum 2011.

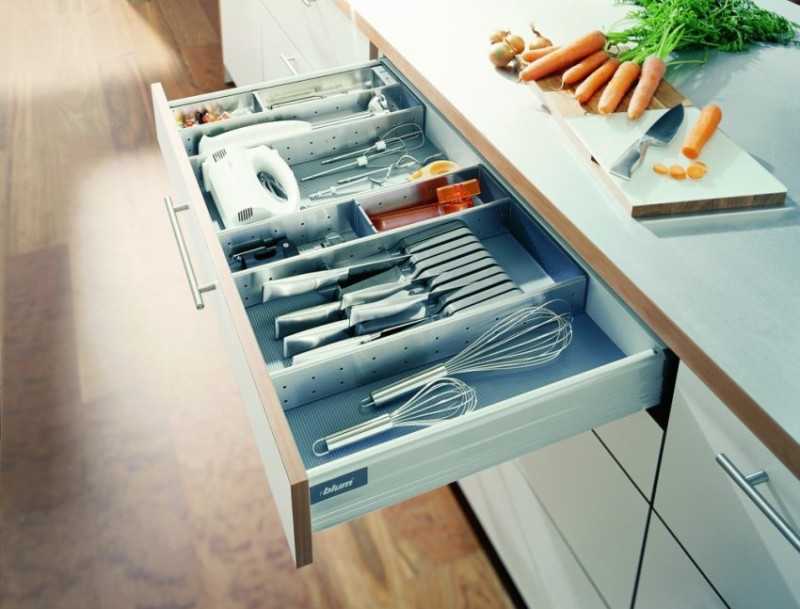

Рис. 26. Ящик Леграбокс от Blum

Вначале ящики Legrabox позиционировались как элитная продукция, которая была недоступна простому смертному мебельщику. Дело тут было вовсе не в цене, а цена, кстати, наивысшая в сравнении с другими системами выдвижения, а в сложности и точности изготовления остальных деталей из ДСП, точности фрезеровки дна ящика, точности сверления боковых стенок корпуса и фасадов. Поэтому, ящики Legrabox предлагались мебельным предприятиям, которые производят мебель высокого класса.

Рис. 27. Ящик Леграбокс

Сейчас ящики Леграбокс доступнее, но это не значит, что к монтажу ящиков можно подойти «спустя рукава» и как результат сложится негативное представление о системе выдвижения Legrabox.

Рис. 28. Ящик Леграбокс со вставками из дерева на боковых царгах

Подробнее о ящиках Legrabox.

Шариковые направляющие для выдвижного ящика

Наиболее распространенным объектом использования механизма являются все же выдвижные ящики, которыми оснащаются всевозможные шкафы и тумбы. Самостоятельно изготовить перечисленные предметы обихода не трудно, а чертеж будущего изделия только кажется сложным.

Они практически бесшумны, имеют плавный ход и гораздо лучшие декоративные свойства.

После того, как все необходимые расчеты произведены, а сам корпус построен, следует переключиться на формирование ящиков и закрепление выдвижного устройства.

Комплект шариковых направляющих состоит из двух стальных симметричных телескопических полозьев: левой и правой, каждая из которых разбирается на две составные части.

С установкой последнего на собственноручно созданную мебель проблем также не возникнет, а перед вычислением параметров ячеек следует выбрать конкретную конструкцию шариковых направляющих. Делать это нужно потому, что разные представители механизмов имеют отличные от других размеры (прежде всего, различна толщина).

По глубине ящик должен быть равен длине направляющей.

Необходимо оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика.

Определившись с разновидностью телескопических устройств, можно переходить к выполнению расчета основных параметров выдвижного ящика.

Как правильно выбрать длину направляющих?

Длина направляющих должна быть примерно на 20-30 мм меньше глубины корпуса. Такая рекомендация объясняется тем, что у ящика впереди фиксируется фасад-накладка, толщина которого составляет 16-19 мм. Кроме того, направляющие нужно на 2-3 мм «утопить» вглубь корпуса. Это требуется для страховки, чтобы в случае незначительного перекоса ящик не выступал вперед и не мешал закрытию фасадов.

При этом нужно учитывать, что шаг у направляющих составляет 50 мм. Например, если глубина тумбы составляет 410 мм, то подойдут направляющие длиной в 350 мм. В таких случаях рекомендуется выбирать модели полного выдвижения, чтобы часть ящика не оставалась в корпусе. Кроме того, можно увеличить длину боковых стенок до 380-385 мм. Это позволит с максимально эффективно использовать пространство внутри корпуса. Однако всегда нужно следить за тем, чтобы суммарная глубина ящика вместе с фасадом и допуском не превышала аналогичный габарит корпуса тумбы.

Разновидности направляющих: метабоксы и тандембоксы

На основе двух предыдущих типов направляющих производят более усовершенствованные ящики.

Эти направляющие системы появились относительно недавно.

1. Метабоксы представляют собой ящики с роликовыми системами и боковые стенки с направляющими. Опорные составляющие выдвижной системы этого типа прикрепляются к стенкам мебели.

   Основное преимущество – выдвижение ящиков происходит на 3/4.

   Роликовые направляющие, представленные как метабоксы, прочнее и надежнее обычных систем. Метабоксы отличаются прочной пластмассой роликов, а также стандартными размерами ящиков. Их производят из тонкого и прочного листа стали, при необходимости красят в подходящий для мебели цвет.

   При помощи верхних креплений гарантируется дополнительная надежность и устраняется любое раскачивание.

2. Тандембоксы изготавливаются на основе шариковых выдвижных систем, в их основе ДСП, а вот боковые части иногда производят из металла или стекла.

   Тандембоксы могут выдержать нагрузку в несколько раз больше, чем метабоксы.

   Высота тандембоксов позволяет использовать их в мебели, где необходимы высокие ящики. Цены на тандембоксы выше, но, учитывая качество, они того стоят.

   Тандембокс представляет собой две металлические боковины, в которых скрыты шариковые направляющие.

Виды направляющих для ящиков

При изготовлении мебели не обойтись без фурнитуры: ручек, петель, ножек и т. д. Также широко используются системы, позволяющие легко выдвинуть ящики и оптимизировать рабочую зону.

Направляющие — механизмы, предназначенные для быстрого и комфортного извлечения ящиков из различных видов мебели. Производителями выпускаются несколько типов приспособлений, различающихся принципом действия и способом крепления, полным или частичным выдвижением и стоимостью.

Направляющие для ящиков бывают различных типов

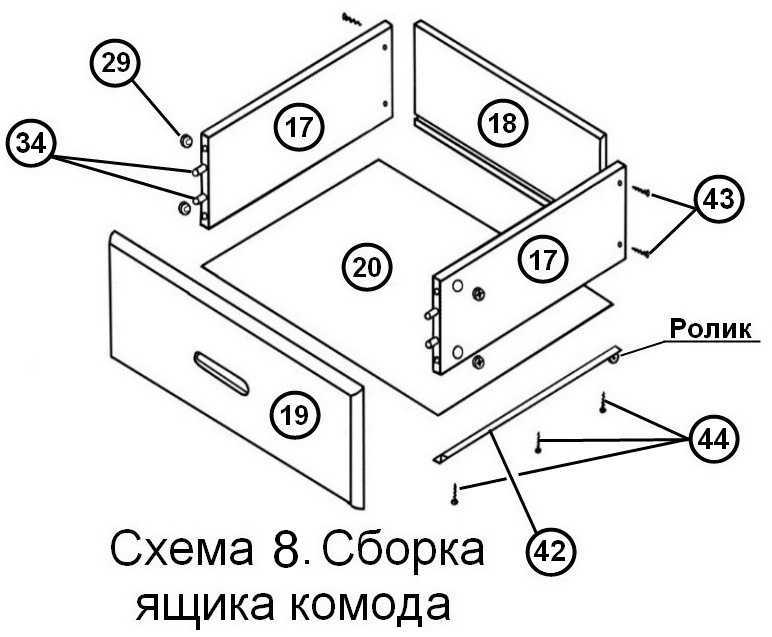

Роликовая фурнитура

Этот вариант направляющих появился на нашем рынке еще в конце 20 века. Использующиеся до тех пор конструкции-салазки для передвижения мобильных частей мебели морально устарели. Для того периода изобретение металлических направляющих, по которым передвигались ящики, можно было считать настоящим прорывом.

Состоит механизм из двух планок, одна их которых закрепляется на внутренней боковине мебели, например, стола, а вторая — на самом ящике. Длина направляющих варьируется в пределах 25…60 см (можно найти и планки длиной 80 см). Основным элементом конструкции является сам ролик, по которому перемещается планка.

Одна из планок крепится на внутренней боковине мебели

Так как материал, из которого сделан ролик — пластмасса, для передвижения массивных ящиков он не предназначен. К тому же при движении слышен шум. С течением времени фурнитура изнашивается. Ухудшается плавность хода. Из-за тяжести выдвигаемых ящиков могут выворачиваться края желоба, из-за чего при перемещении планки ролик вылетает и ящик падает. Однако такого типа направляющие совсем недорого стоят, их легко зафиксировать на мебели самостоятельно, а, в случае необходимости, и отремонтировать.

Направляющие для ящиков роликовые

Основные причины, приводящие к выходу механизма из строя, допущенные при установке направляющих.

1. Многие сборщики не закручивают верхний саморез. В результате планка деформируется и ролик отгибается под тяжестью ящика.

Нередко верхний саморез не закручивают

Модельный ряд роликовых направляющих

Направляющие с телескопическим принципом действия

Для передвижения ящиков также устанавливаются две направляющие. Однако, в отличие от предыдущего варианта, планки вставляются друг в друга, то есть зафиксированы и сверху, и снизу. Для их перемещения используется целая система шариков (подшипниковый механизм), причем они — металлические, что уже является значительным преимуществом.

Основная часть телескопических направляющих состоит из трех частей: ответной, средней и основной.

Направляющие с телескопическим принципом действия

Монтаж телескопических направляющих

Цены на модельный ряд телескопических направляющих

Помимо двух рассмотренных вариантов направляющих, в последнее время получили распространение более совершенные системы — метабоксы и тандембоксы:

метабоксы (металл-боксы) — роликовая система, отличающаяся наличием дополнительных боковых стенок, изготовленных из металла высокой прочности, и двух опорных элементов. Такая конструкция позволяет повысить грузоподъемность ящиков до 30 кг. Некоторым плюсом можно также считать уменьшение расхода материала, так как направляющие сами являются боковинами. Материал для производства приспособлений — сталь (стандартная ее толщина — 1,2 мм), которая покрывается износостойкой эмалью. Ролики, как и у обычных направляющих, изготовлены из пластмассы, но они рассчитаны на тысячу циклов выдвижений/закрываний;

тандембоксы (механизмы — тандемы) производятся по индивидуальным параметрам и оснащены металлическими или стеклянными боковыми стенками и трубчатым релингом. Выдвижение ящиков осуществляется посредством шариковых направляющих, превосходящих по своим характеристикам роликовые.

Система позволяет выдерживать нагрузки до 60 кг. Передвижение ящиков производится без шума, их можно выдвигать полностью, что обеспечивает полный доступ к содержимому и хороший его обзор. Конструкция — долговечна, проста в установке и отличается большим ассортиментом для разных типов мебели.

Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

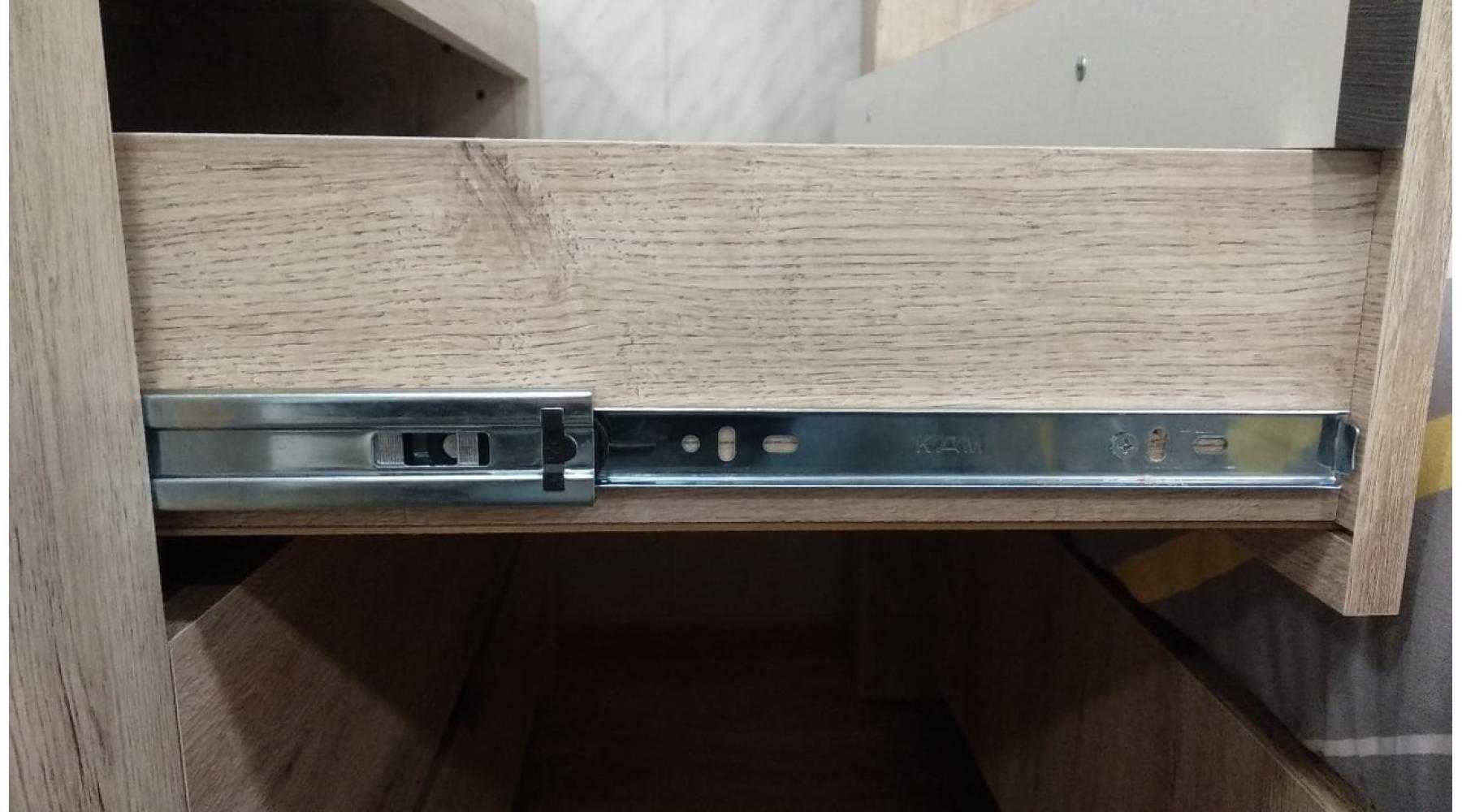

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

В первую очередь нам необходимо прорисовать ось под направляющую

После того, как этот этап будет выполнен, переходим к следующему.

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели. Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика

С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа

Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

Цены на аккумуляторные отвертки

Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

Выбор шариковых направляющих

Чтобы правильно подобрать направляющие для мебели, необходимо учитывать:

• разновидности устройства;
• технические характеристики направляющих;
• фирму-производителя, от которой зависит качество мебельной фурнитуры.

Разновидности шариковых направляющих

Классифицировать направляющие шарикового типа можно по нескольким признакам:

степени открывания. Выпускаются системы частичного и полного выдвижения. При ограниченном движении сокращается угол обзора содержимого и приблизительно дальних 5 – 6 см ящика не видно. Система полного выдвижения позволяет обозревать все содержимое ящика;

Различия направляющих по степени открывания ящиков

• ремонтопригодности. Различают более дешевые неразъемные направляющие, которые в случае поломки можно будет только заменить, и разъемные конструкции, подлежащие ремонту, а в пределах одного производителя и взаимозаменяемости комплектующих деталей;
• способу установки. Различают стандартные направляющие, монтаж которых производится на боковые стенки ящика, и направляющие скрытого монтажа. При данном способе установка системы выдвижения производится снизу ящика, что позволяет скрыть все элементы и увеличить внутренне пространство шкафа, комода, тумбы и так далее.

Шариковые направляющие скрытого монтажа

• количества ступеней. Выделяют одноуровневые и многоуровневые направляющие. В зависимости от данного показателя определяется максимальная нагрузка на ящик;
• наличию дополнительных элементов. Направляющие могут комплектоваться доводчиками, позволяющими плавно закрывать ящик, что увеличивает срок службы мебели и/или системой Push-to-open — открывание ящика путем нажатия на переднюю часть фасада.

Принцип системы Push-to-open

Какие направляющие лучшие? Решать каждому пользователю самостоятельно, опираясь на вид мебели (шкаф, тумба, комод и так далее) и окружающее пространство.

Подбор технических параметров

После определения вида направляющей требуется правильно подобрать размеры. Допускается:

• уменьшение длины выдвижной системы относительно длины ящика на 10 – 15 мм, но не более 75% показателя (расчет по рекомендации производителя). Например, для ящика длиной 400 мм подойдут направляющие длинной 300 – 400 мм;
• ширина системы направляющих определяется в соответствии с требуемой нагрузкой.

  Чем больше предполагаемая нагрузка на ящик, тем большей ширины требуется выбирать направляющие.  При большой ширине ящика допускается установка двух направляющих параллельно друг другу, что также позволит увеличить показатель нагрузки.

Основные размеры направляющих шарикового типа

Популярные производители и их особенности

Наиболее популярной компанией, занимающейся изготовлением различных видов выдвижных систем, в том числе и шариковых направляющих, является австрийская фирма Blum. Основными преимуществами производителя являются:

• использование высококачественных материалов;
• контроль изготовления на всех стадиях;
• проверка фурнитуры перед продажей;
• приложение схем для самостоятельной установки;
• длительный срок службы (гарантия производителя – 15 лет).

Среди недостатков можно отметить высокую стоимость направляющих и иных видов выдвижных систем.

Мебельная фурнитура австрийской компании Блюм

Чтобы сократить расходы на приобретение фурнитуры, можно обратить внимание на следующие компании:

• немецкую фирму Hettich. Качество выпускаемой фурнитуры не уступает общепризнанному лидеру, но стоимость значительно ниже;
• польскую компанию GTV, занимающейся изготовлением фурнитуры больших размеров;
• польскую фирму Fgv, основной специализацией которой является изготовлением различных видов направляющих и мебельных петель;
• российские компании Boyard и Firmax. Цена на фурнитуры отечественных производителей самая низкая, а качество – на высоком уровне.

Советы по выбору направляющих для выдвижных ящиков

Выбор новых направляющих для выдвижного ящика является несложным мероприятием

В первую очередь следует обратить внимание на толщину изделий. Чем толще металл для направляющих, тем более длительным будет период их эксплуатации

Для роликовых систем металл должен иметь толщину 1-1,2 мм. Изделие следует попробовать на ощупь, проверить прочность, отсутствие повреждений, дефектов, сколов, характер функционирования шариков или роликов, которые должны свободно передвигаться без боковых люфтов. Необходимо, чтобы направляющие были ровными, что обеспечит плотное прилегание их к боковым стенкам.

Чем толще металл у направляющих, тем дольше выдвижной ящик будет добросовестно функционировать долгие годы

Механизмы представлены в двух вариантах, каждый из которых имеет свои преимущества и недостатки. Простотой конструкции и низкой стоимостью характеризуется роликовая система. Такой вариант лучше использовать для элементов мебели, которые будут редко эксплуатироваться и не будут воспринимать существенные нагрузки.

Важно! Несмотря на внешнюю надежность конструкции, которая обеспечивается металлическими царгами, темабоксы не отличаются высокой несущей способностью. Шариковые направляющие для ящиков являются более надежными и долговечными

Они способны выдерживать довольно большую нагрузку. Среди разновидностей изделий существуют скрытые варианты, которые крепятся не со стороны боковых стенок, а ко дну. Такой механизм защищен от попадания грязи и обеспечивает эстетичный вид выдвижного изделия

Шариковые направляющие для ящиков являются более надежными и долговечными. Они способны выдерживать довольно большую нагрузку. Среди разновидностей изделий существуют скрытые варианты, которые крепятся не со стороны боковых стенок, а ко дну. Такой механизм защищен от попадания грязи и обеспечивает эстетичный вид выдвижного изделия.

Обе детали направляющих должны иметь специальные выступы, способствующие надежной фиксации ящика в момент его полного выдвигания. Это предотвратит падение конструкции.

Размеры направляющих должны идеально соответствовать мебели, где будет устанавливаться ящик

Также стоит обратить внимание на изготовителя. Лучше выбирать направляющие от известных брендов, которые завоевали доверие потребителей в изготовлении высококачественной, надежной и долговечной фурнитуры для мебели

 В случае самостоятельного изготовления мебели ее параметры следует заранее рассчитать, что будет способствовать правильному монтажу шариковых направляющих для выдвижного ящика. Размеры конструкции не должны совпадать с габаритами шкафа. В обязательном порядке предусматривается технологический зазор, который будет компенсировать погрешности измерений и даст возможность свободно передвигаться всем комплектующим. Между боковыми элементами должно быть расстояние 1,3 см, а между задними – 1 см.

Значение ширины выдвижного ящика определяется посредством вычитания из ширины мебели удвоенной толщины ее боковых стенок, двойного значения толщины механизма и удвоенного параметра зазора.

На основании габаритов выдвижного ящика подбирается размер шариковых полозьев. Длина направляющих должна быть такой же, как глубина ящика. Минимальное значение составляет 200 мм. Стандартные ящики имеют глубину 250-800 мм и высоту 80-250 мм, которая должна быть меньше размера его лицевой панели. Это обеспечит свободное положение предметов в случае избыточного заполнения ящика.

Чтобы выдвижные ящики хорошо функционировали, надо ответственно подойти к выбору направляющих

Перед тем как установить шариковые направляющие для ящика выполняется разметка, которая должна быть произведена максимально точно, что исключит вероятность перекоса ящика и других неудобств при дальнейшей эксплуатации.

Советы по выбору направляющих

При выборе рекомендуют учитывать данные советы:

• Размер направляющих непременно должен соответствовать параметрам мебели и ящика.
• Перед совершением покупки необходимо оценить толщину металла и исправность работы роликов и шариков.
• На направляющих должны отсутствовать видимые дефекты и повреждения.
• При замене поломанных направляющих на новые, стоит приобретать элементы такого же типа, который был установлен ранее.
• Проверить наличие всех деталей, необходимых для монтажа направляющей.

При отсутствии опыта рекомендуется доверить установку тандембоксов профессионалам. Это объясняется сложностью их монтажа для неопытных пользователей.

При покупке рекомендуется проверить наличие схемы пошаговой сборки направляющих для ящиков. Это существенно облегчит процесс их монтажа.

Главным советом для снятия и установки направляющих является последовательное выполнение всех указанных в инструкции действий.

Направляющие являются незаменимым элементом различной мебели. Их использование позволяет облегчить процесс использования ящиков. Качественные направляющие будут служить в течение долгих лет.

Фото всех видов направляющих для ящиков позволяют ознакомиться с имеющимися вариантами и подобрать подходящий вариант для каждого конкретного случая.

Типы направляющих и особенности их конструкции

В модульной и корпусной мебели используется несколько типов направляющих, каждый из которых имеет свои достоинства и недостатки. Некоторые типы устанавливаются только в заводских условиях, это следует учитывать при выборе подходящего решения.

Роликовые направляющие – самый распространенный вариант: конструкция состоит из двух пар деталей, одна из которых монтируется на выдвигаемый элемент мебели, а вторая – на внутренние поверхности ниши под него.

Преимущества:

• дешевизна;
• простота монтажа;
• возможность регулировки положения планок (небольшие ошибки при разметке не критичны);
• отсутствие необходимости использовать смазочные составы или сверлить большое количество отверстий под крепеж.

К недостаткам роликовых направляющих относится неполное выдвижение ящиков, создание повышенного шума при эксплуатации, способность выдерживать только небольшие нагрузки (до 25 кг).

Шариковые полозья также состоят из 2 пар элементов, которые перед установкой необходимо разъединить, вытянув внутреннюю часть. Они имеют большую по сравнению с роликовыми стоимость, однако, выдерживают до 60 кг веса.

Достоинства конструкции этого типа:

• долговечность;
• возможность монтажа на любых плоскостях и регулировки в 2 осях;
• бесшумный плавный ход.

Шариковые (телескопические) направляющие различаются по высоте – чем она больше, тем большую нагрузку выдерживает конструкция. Могут быть дополнительно оснащены доводчиками.

Установка направляющих

Процесс, в который можно не привлекать специалистов. Внимательность к деталям каждой системы, выполнение по схеме установки и больше ничего не нужно для самостоятельной установки и крепления направляющих для ящиков.

Обратите внимание, что каждый из вариантов имеет свои особенности

Как установить роликовые направляющие

Чтобы не сократить кратковременную службу направляющей системы не допускайте ошибки при установке.

Самыми распространенными ошибками бывают следующие:

• Не закрученный верхний саморез.
• Ошибка в зазоре направляющей и ящика.

Для роликовых направляющих положение полозьев будет всегда снизу, по нижнему краю короба.

В зависимости от толщины дна ДВП захват днища частью полозьев будет на высоте от 8 до 10 мм. Диапазон отступа от края дна до фасада находиться в диапазоне 10-30 мм. Проблемы не будет, если необходимо закруглить уровень высот. Если были 32\255\478, то смело можно брать 40\260\280. Главным фактором остается одинаковое крепление направляющих по обе стороны.

Как установить шариковые направляющие

Шариковые направляющие состоят из двух разборных полозок. Одна шире, другая уже. Та, что меньше, должна размещаться на ящике, другая — на боковой стороне тумбы, шкафа или комода.

Планки совместимы между собой и взаимозаменяемы.

Установка шариковых направляющих:

1. Разведите направляющую до упора. Посредине будет черный язычок, на него нужно нажать и достать планку меньше размером.
2. Разметка. Пример будет легче всего приводить на стандартных размерах ящика. Высота – 720 мм, выдвижные ящики по 176 мм, нижний ящик – 356 мм. Для них подойдут размеры следующих параметров: 110, 280 и 550 мм. Разметка делается сверху вниз. Направляющая должна быть размещена посередине планки и поставлена на ящик.
3. Размещение направляющих на 1-2 мм в глубину, позволит осуществить плотное примыкание фасада ящика к торцу боковушки. Нужно будет взять крестообразную отвертку и закрутить планку заподлецо на 16 мм желтые саморезы. Произведите монтаж шариковых направляющих в два движения. Сначала плавно до щелчка, верните ящик обратно и задвиньте второй раз до упора. Процесс при необходимости можно будет проделать в три этапа.
4. Выемка ящика должна происходить правильно при условии, что он внутри пуст, иначе это чревато травмами. Отодвиньте его до упора, разожмите черные язычки на полозках (вверх и вниз) и потяните короб к себе.

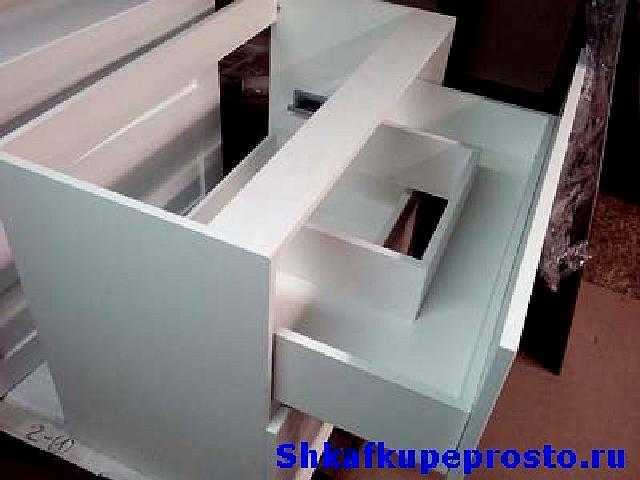

Как установить метабоксы на выдвижной ящик

Установка в данном случае происходить по верхнему краю. Это и есть его отличие. Главным фактором будет правильно подобранная высота по отношению к фасаду. Возможные высоты: 54, 86, 118 или 150. Есть возможность «наращивания» глубины комода рейлинговыми трубами в том случае, если нужен ящик глубже.

Округления параметров при необходимости тоже не будет критичным, зазор в этом случае допустим.

Замена изношенного роликового механизма на аналогичный

Так как этот вариант направляющей выполнен из пластика, его изнашивание происходит быстрее. Низкая стоимость и легкость монтажа позволяет произвести замену самостоятельно. Иногда возможен ремонт.

Перед тем как крепить направляющий достаточно запастись отверткой и открутить сломанный ролик. Перед процессом проверьте его, не забудьте про прокладку и верхний саморез, дабы не возникло дополнительных проблем.

Замена роликовых направляющих на ящиках комода на телескопические

Чтобы не мучатся с частыми ремонтами роликовых систем лучше заменить на телескопический набор креплений. Одно из преимуществ – возможность поместить их на любой части боковины. Оптимально — средина.

Изначально произведите демонтаж роликовой системы. Помимо линейки и карандаша, нужно быть оснащенным саморезами и шуруповертом. Сделайте замеры высоты боковины и ящика с соответствующими разметками. Ошибки в замерах высоты, сглаживаются особенностями конструкции, отверстия для крепления имеют свою особенность, что позволяет обеспечить свободный ход планкам. При необходимости высоту можно будет выровнять. Основная часть конструкции крепится на боковину.

Вставьте ящик в мебельный гарнитур и закройте до щелчка. Чтобы процесс был плавным и без лишних усилий – установите доводчик.
