Строим экономичный и функциональный фундамент из труб

С чего начинать, на что обратить внимание

Работа по закладке фундамента начинается с проведения расчетов параметров дома, определения особенностей грунта.

Вначале, рассчитывается вес будущей постройки, чтобы определить диаметр, количество пластиковых труб и параметры ростверка, учитывается:

• вес самого здания (перекрытия, пол, стены, крыша);
• количество одновременно находящихся в нём людей и масса мебели;
• нагрузка, определяемая сезонными факторами, например снег (при уклоне крыши больше 60 градусов снег можно не учитывать как фактор);
• для полноты расчета, учитывается масса фундамента.

Площадь всех оснований равняется: S=1,3xP/Ro, где 1,3 – коэффициент запаса прочности, P – масса постройки, Ro – коэффициент сопротивления грунта.

  Как утеплить дом пенопластом своими руками. Технология монтажа и рекомендации

У опалубки диаметром 110 мм площадь сечения равняется 95 см2, остается площадь всех оснований поделить на площадь одного, результатом будет необходимое количество. Ширина ростверка, равна диаметру свай.

Следующий важный фактор – глубина закладки, она должна быть:

• на 50 см больше глубины промерзания почвы;
• если имеются полости, зыбкий грунт или плывуны, сваям нужно пересекать их.

Конструктивные особенности свайного основания

Благодаря резиновым уплотнительным кольцам, места соединений прочны и герметичны. Готовая свая представляет собой трубу с установленным внутри армокаркасом, залитым бетоном.

Особенности: опору из ПВХ трубы, заполненную монолитным железобетоном, относят одновременно к сваям и столбчатым фундаментам. И то, и другое определение верно.

Когда возводят?

Свайный фундамент через точечные опоры передаёт нагрузку от веса здания или сооружения, минуя слабый слой почвы, на твёрдое основание (суглинистые, каменистые и скалистые грунты).

При расчёте должно сохраняться неравенство между удельной нагрузкой дома и сопротивлением грунта. Последняя величина должна значительно превышать давление строения.

Свайное основание из труб монтируют для домов, которые представляют собой:

• каркасные,
• щитовые,
• брусовые и бревенчатые (срубы) строения.

Фундамент из труб большого диаметра способен выдерживать нагрузку двухэтажных зданий такого типа.

Свайное основание из канализационных ПВХ цилиндров не возводится для домостроений из сборного и монолитного железобетона, кирпича и камня, из-за их большого веса.

Требования к стройматериалу

Трубы безнапорной канализации наиболее популярны среди индивидуальных застройщиков. В качестве оболочки сваи используют гладкие канализационные трубы (КТ).

Гофрированные изделия в качестве свай не годятся для возведения фундаментов. Ребристая поверхность КТ будет сцепляться с пучинистым или замёрзшим грунтом, что вызовет смещение и деформацию опоры.

Застройщики для фундаментов на своих приусадебных участках в основном приобретают КТ диаметром 160 мм, толщиной стенки от 3,2 до 4 мм. Длина труб может быть 500, 1000, 2000 и 3000 мм. Это позволяет стыковать разные секции для получения опоры нужной высоты.

Несущая способность сваи напрямую связана с её диаметром. Чем он больше, тем более мощным получается монолитный железобетонный столб. Одна труба ø 160 мм способна нести нагрузку в несколько сот килограммов.

Заливка бетона в опалубку

Рисунок 3. Установку опалубки осуществляют примерно на уровне нижней плоскости будущего ростверка.

Набрав ведро бетона, заливают его внутрь пластиковой трубы. Залив около 2 ведер бетона, вытягивают за верхнюю часть пластиковую трубу на высоту 10-15 см. При этом залитый бетон выползет из пластиковой трубы и растечется по уширенной части шурфа, образуя утолщенную пятку столба. Это пятка увеличивает площадь давления на грунт и не позволит выдавливать столбик из скважины во время пучения грунтов в сильные морозы. Затем засыпают скважину вокруг трубы имеющимся грунтом и, контролируя ее вертикальность, утрамбовывают длинным предметом.

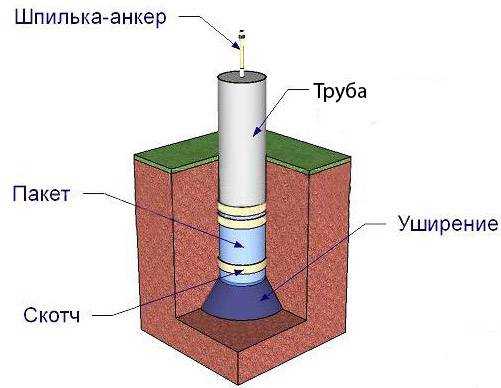

Для образования пятки некоторые используют способ с прикрепленным мусорным мешком в нижней части трубы. Это необходимо в случае, когда диаметр скважины намного больше диаметра пластиковой трубы. Тогда уровень заливаемого бетона может подниматься по скважине уровнем внутри трубы, и его нужно ограничить. Однако если диаметр шурфа на 5-10 см больше вставляемой опалубки, тогда после поднятия трубы заливаемый бетон занимает лишь расширенное пространство скважины. В месте контакта бетона с почвой образуется устойчивое сцепление. Он не имеет достаточной энергии подняться выше, и при дальнейшей заливке этому препятствует засыпанная и утрамбованная сверху почва.

Кроме того, при установке опалубки полиэтиленовый мешок может смяться, и после заливки и затвердения бетона может получиться разъединение пятки с телом столба.

Далее вставляют или забивают арматурные пруты или сделанный каркас внутрь пластиковой трубы в уже залитый бетон так, чтобы над трубой оставалось 20-30 см прутов арматуры (для соединения с каркасом ростверка).

Рисунок 4

Важно при заливке бетона в трубу тщательно его трамбовать на всем этапе заливки

Некоторые для увеличения сцепления пятки с телом столба вставляют загнутую крючком на конце арматуру, которую перед заливкой проворачивают

Это может быть лишней работой и тратой времени потому, что ребра арматурных прутов довольно хорошо сцепляются с утрамбованным бетоном, и поэтому такие предосторожности излишни. При построении каркасного дома обвязка бруса связывается со столбом с помощью шпильки с гайками, которые предварительно заливают в бетон верхней части столбика

После заливки каждого ведра бетона его тщательно трамбуют металлическим прутом или строительным вибратором. При штыковании с помощью арматурных прутков, чтобы не повредить надземную часть опалубки (то есть чтобы пластиковая труба вне почвы во время штыкования не треснула), на нее сверху можно наложить хомуты либо стянуть другими средствами. Можно надеть на нее трубу из металла, внутренний диаметр которой приблизительно равен внешнему диаметру пластиковой трубы.

Далее вливают в трубу еще несколько ведер бетона, заливая трубу до уровня поверхности грунта. Затем гидроуровнем или лазерным уровнем отмечают на всех трубах ПВХ плоскость нижней части ростверка и обрезают трубы по этому уровню. Потом заливают бетон до краев труб и оставляют застывать полностью (Рис.4).

Технология строительства

Если вы вместо винтовых или забивных свайных опор решили возвести для дома фундамент из труб, начинайте с расчетов длины и диаметра опорных элементов, уровня их заглубления. Отметим, что на перечисленные параметры оказывают влияние определенные факторы:

• уровень нахождения грунтовых вод;
• тип почвенного состава в месте предполагаемого строительства на различных глубинных уровнях;

расчетный вес всего сооружения, состоящий из массы материалов, используемых для каркаса и перекрытий, кровельной конструкции, отделочных материалов для наружных и внутренних поверхностей, приблизительный вес мебели и бытовых приборов, планируемых к использованию.

В первую очередь необходимо понять, сколько опор потребуется установить. С этой целью уточненная масса объекта делится на несущие возможности одного столба, полученное число округляется к большей стороне.

Очередной этап подготовки – расчет оптимального интервала между трубами под фундамент, для чего учитывают угловые участки и точки врезок межкомнатных стен в несущие. Шаг установки определяется путем деления суммы длины стен на потребное количество столбов.

Закончив с предварительными расчетами можно приступать к сооружению основания, у которого вместо фундамента устанавливаются трубы.

Достоинства и недостатки столбчатого основания

Каждый тип фундамента первоначально создавался с расчётом на применение в определённой ситуации:

• ленточное основание — оптимальный вариант для возведения конструкций на подвижной почве;
• монолитная конструкция используется в процессе сооружения многоэтажных зданий с большим весом;
• опорно-столбчатое основание подходит для постройки маленьких жилых домов.

Следовательно, некоторые из недостатков можно считать незначительными при возведении целевых конструкций.

Основные недостатки:

https://youtube.com/watch?v=Mj_6brs48lk

1. Хрупкость конструкции. Первоначально основание из опорных деталей предназначалась для возведения конструкции в промёрзшей почве. Применение в подвижном грунте или самостоятельное разрыхление почвы может повлечь за собой снижение устойчивости столбов.
2. Небольшая несущая способность. Опоры не могут выдерживать многоэтажные здания с существенным весом.
3. В будущем не будет возможности соорудить погреб или подвальное помещение. Расстояние между опорами не позволит прорыть широкую канаву, которая могла бы использоваться в качестве подземного сооружения.

Если сооружать здание с учётом данных ограничений, то будет возможность максимально использовать все достоинства. Основными из них являются следующие:

1. Низкая стоимость. Если не считать расходы на аренду вспомогательной техники, то затраты будут в 2 раза ниже, чем при сооружении ленточного фундамента. Соотношение цены между монолитной и столбчатой конструкцией — 10:1.
2. Не нужно иметь особых навыков, чтобы соорудить столбчатое основание своими руками.
3. Высокая скорость сооружения конструкции.
4. Не требуется выполнять подготовительные работы, связанные с гидро- и теплоизоляцией.
5. Можно использовать для сооружения зданий на промёрзшей почве.
6. Период службы основания в случае правильного использования составляет 90–95 лет.

Фундамент из труб для теплицы своими руками

Итак, если вы таки  нашли компромисс со своей совестью, и она вас за некоторые отступления от строительных истин  грызть не будет, посмотрим, как  же все-таки изготовить  своими руками более-менее  приличное  трубное основание.

Сразу условимся. Именно мы строить тепличку сообразись на огороде, а потому  уборку мусора и  нивелирование участка  с радостью  пропускаем и переходим сразу к разметке.

Смотрим на наш  проект и переносим осевые линии теплицы на стройплощадку. При  этом имеются в виду  не внешние границы, а именно осевые  линии.

Объясним. Если в качестве ростверка мы планируем использовать  доску сечением 150×50 мм (а мы именно  ее для  этих  целей и планируем), то осевые  линии будут  проходить на 75 мм раньше контурных границ постройки. Кроме того, если теплица предусматривает  ряд  центральных  опор, то  у вас будет еще одна осевая, которая пройдет  по их центру.

В нашем случае  разметка будет выглядеть следующим образом.

Там  где у нас пунктиры, у вас  должна  быть натянута шнуровка. При том  колышки нужно забивать не в местах пересечения линий, а как минимум в полуметре за ними.

Теперь вооружитесь  лопатой (ну, не обойдешься на огороде без земляных работ) и выберете внутри  получившегося контура землю на полтора штыка. На практике  это получится сантиметров тридцать. Не так уж и много.

Только работайте под шнуровку. Стенки котлована должны получиться ровными и вертикальными.

Дальше трубы.

Для работы вполне подойдет изделие диаметром в 80 мм и с толщиной стенки 4мм.  Нарежьте таковую кусками по 1600 мм (глубина промерзания грунта в Подмосковье 1400 мм) и приступайте к работе.

Первыми нужно  забить трубы по углам вырытого  котлована, так чтобы над поверхностью оставалось сантиметров  пятнадцать металла.

Притом строго не рекомендуется стучать  по торцу железки кувалдой. Используйте вместо прокладки кусок  доски или бруса, так вы убережете трубу от  деформации.

Теперь, натяните шворку прямо  по трубам, и выставьте по ней еще восемь  заготовок, по две с каждой стороны прямоугольника, соблюдая шаг при  этом в пределах от 1500 до  2000 мм.

Когда все трубы будут  в земле, возьмите  уровень  и уже знакомую  нам кувалду  и подровняйте сваи так, чтобы все их торцы оказались в одной горизонтальной плоскости  на 70-100 мм выше уровня грунта.

Дальше будет  легче.Приобретите оцинкованную сетку с сечением ячейки 20×20 мм и покройте ею  дно котлована. Если с оцинковкой не срослось, можно вскрыть краской и обычное, стальное изделие. Подобная процедура вас не разорит, зато  металл прослужит гораздо дольше.

Зачем  это нужно? Если кто  не знает, то таким нехитрым  образом  теплицу защищают от кротов.

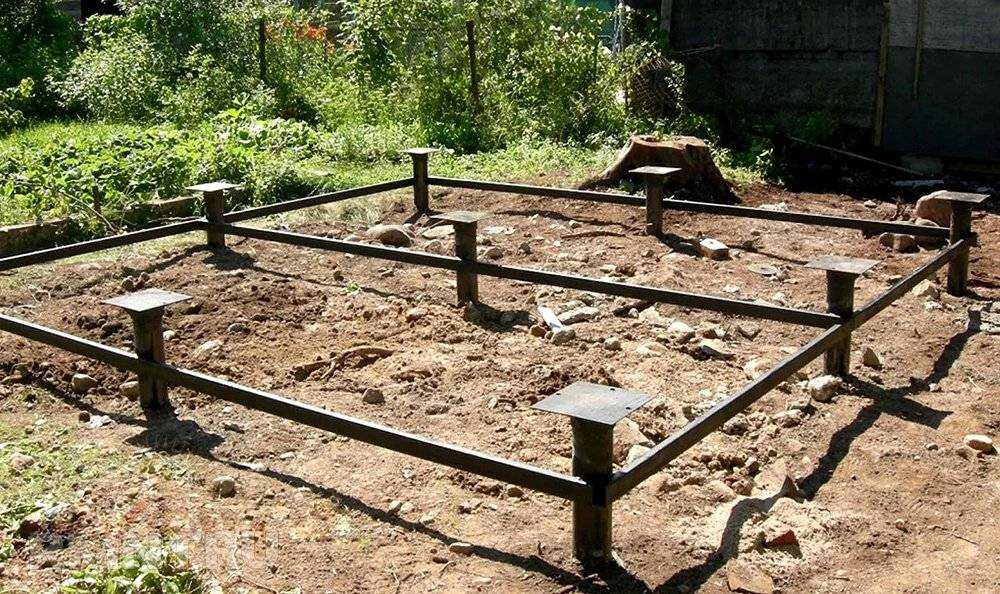

Но  это  была так, разминка. А теперь  берите в руку болгарку, дрель, сварочный аппарат и оснастите  все трубы вот  такими башмаками.

Сталь  нужно покупать не тоньше 3-4 мм. Так что  с башмаками придется попотеть, притом изрядно.

Справились? Ну, тогда,  собственно, на этом все сложности и заканчиваются.

Осталось только выставить из профнастила или плоского шифера понад стенками котлована бортики…

…Вновь  засыпать его землей…

И прикрутить к башмакам доски, предварительно подложив под  них кусочки рубероида.

Ну, вот и все. Простейший фундамент  готов. Главное не требовать от него слишком многого и понимать, что рано или поздно трубы придется менять. Ну а пока наслаждайтесь  свежими овощами.  До свидания,  друзья. И до скорых встреч на страницах sait-pro-dachu.ru.

Василий Молька

Монтаж столбчатого фундамента своими руками

Построить столбчатый фундамент из канализационных труб может любой
человек при условии соблюдения технологии строительства:

• Проектирование. На этом этапе рассчитывают количество опор, их расположение, определяют глубину погружения столбов, выполняют разметку участка.
• Подготовка к работе. Вначале нужно выполнить нарезку  заготовок на части нужной длины, подготовить нижнюю часть каждой заготовки для бетонирования пятки. Также необходимо приготовить шпильки-анкеры, которые будут заливаться в верхней части опоры для связи фундамента с ростверком.
• Изготовления каркаса. Для повышения несущей способности столбов нужно изготовить арматурный каркас, для чего используются ребристые прутья арматуры. Для армирования расширения прутья загибают в форме буквы «L».
• Бурение скважины. С помощью ручного бура необходимо пробурить скважины в соответствии с диаметром канализационной трубы. Глубина скважины зависит от уровня промерзания грунта, необходимо опуститься ниже этой отметки на 20-25 см.
• Расширение внизу скважин. Используя специальные насадки на ручной бур, внизу каждого углубления делают расширение. Это повышает устойчивость столбов.
• Внутрь скважины вставляют заготовленные изделия и формируют расширение. Для этого в трубу заливают бетонный раствор и немного приподнимают будущую опору. Перед закреплением каждый пластиковый столб выравнивают по вертикали с помощью строительного уровня. После этого с внешней стороны засыпают песком, щебнем и землей.
• Выравнивание опор. Все сваи из канализационных труб должны иметь одинаковую высоту. Для этого отбивают горизонталь, используя лазерный уровень, натягивают строительный шнур и обрезают болгаркой каждую опору по уровню.

Армирование и бетонирование

Армирование. Подготовленный каркас из арматурных прутьев вставляют в трубу. Загнутые прутья разворачивают в стороны, чтобы укрепить расширенное основание столба.
Бетонирование. Подготовленный столб необходимо заполнить бетонным раствором. Бетон подают небольшими порциями, постоянно протыкая смесь тонким прутом для уплотнения

При этом следует проявлять осторожность во избежание повреждения пластикового изделия. В верхней части каждой опоры устанавливают шпильку-анкер для закрепления ростверка.

Очень важно возводить фундамент из канализационных труб своими руками в соответствии с технологией строительства. Ее нарушение может привести к негативным последствиям:

• Превышение допустимой нагрузки на пластиковые опоры приводит к их разрушению. Решить проблему помогает дополнительное укрепление столбов.
• При сильной нагрузке столбы могут провалиться в грунт. В этом случае трубные опоры поднимают на нужный уровень и скрепляют друг с другом арматурными прутьями.

Возведение фундамента

Подготовка

Устройство столбчатого основания, собственно, как и любого другого, начинается с подготовительных работ.

Выполняются они следующим образом:

• Работа начинается с разметки участка согласно проекту.
• Далее при помощи бура надо выполнить необходимое количество скважин, которые должны располагаться друг от друга на расстоянии 1,5-2 метра. Глубина скважин должна быть на 25-35 сантиметров ниже уровня промерзания грунта, в среднем это – 1,4-1,7 метров. Что касается диаметра скважин, то он зависит от диаметра опор, чаще всего этот параметр составляет 15-20 см.
• Дно скважин на 10-15 см засыпается слоем щебня или песка.

Установка асбестобетонных опор

Асбестовые трубы

Наиболее распространенным вариантом являются асбестоцементные трубы для фундамента, что связано с их устойчивостью к коррозии, в отличие от металлических аналогов, и устойчивости к морозам, в отличие от пластика.

Итак, фундамент из асбестоцементных труб своими руками выполняется в таком порядке:

• В скважину помещается асбестоцементная труба диаметром 200 мм, выступающая над уровнем почвы на 30-40 сантиметров.
• Затем забиваются два металлических прута на расстоянии 6-7 см друг от друга. Прутья должны располагаться ниже опоры на 20 см и настолько же над ней возвышаться. Выступающая часть прутьев будет служить основой для крепления ростверка.
• Далее опора изнутри и снаружи заливается бетоном марки не ниже М200.

Заливка бетона в опору

После этого, точно также выполняется монтаж остальных опор. Самое главное в данном процессе – обеспечить расположение столбов на одном горизонтальном уровне. При необходимости, их можно подпилить. (См. также статью Изделия из труб: особенности.)

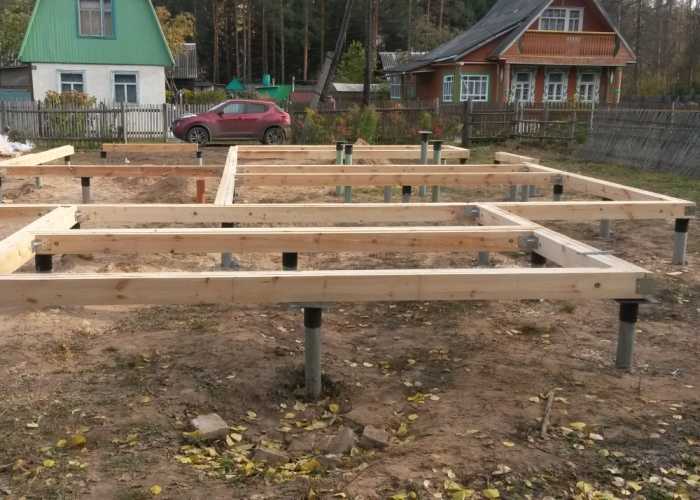

Чаще всего, ростверк для такого основания выполняют из бруса, которые укладывается поверх столбом.

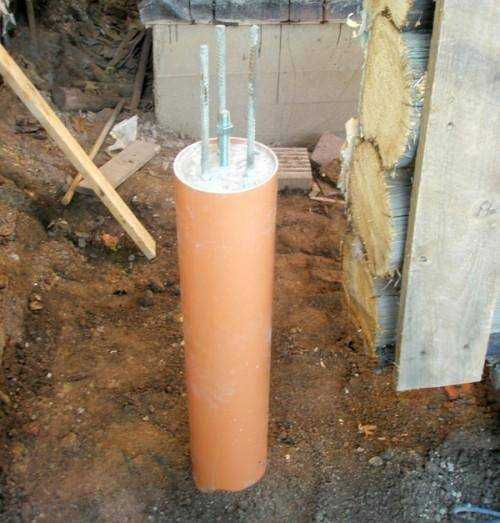

Опора из ПВХ трубы

Пластиковые

Столбчатый фундамент из пластиковых труб выполняется по описанной выше схеме. Поэтому опустим техническую часть его монтажа и рассмотрим особенности данного материала.

Итак, достоинством пластиковых труб является их дешевизна. Кроме того следует отметить, что они значительно легче и при этом более устойчивы к различным химическим веществам, чем асбестобетонные аналоги. Однако, как уже было сказано выше, пластик становится хрупкими на морозе.

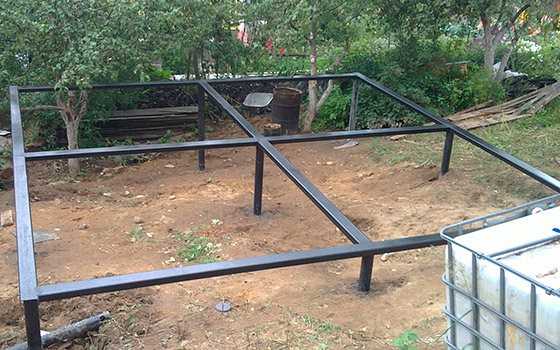

Готовый фундамент из металлических труб

Металлические

Фундамент из металлических труб является наиболее прочным и быстрым в плане возведения, но, в то же время, наиболее затратным вариантом. Кроме того, он требует надежной защиты металлических элементов от коррозии, в противном случае конструкция не простоит более двадцати лет.

Возводится такой фундамент на трубах своими руками следующим образом:

• Обработанные антикоррозионным средством трубы забиваются ниже уровня скважин на 50-100 см. Самое сложное при этом – обеспечить один уровень для всех опор.
• Далее выполняется заливка опор и шурфа бетоном. Использование арматуры в данном случае не требуется, так как столбы сами по себе достаточно прочные.

https://youtube.com/watch?v=tbHYwbcKlLc

Для такого фундамента предпочтителен ростверк из металлического профиля. Конечно, он получится довольно дорогим, но зато – наиболее прочным. После того как ростверк будет готов, можно приступать к дальнейшему строительству здания.

Подготовительные работы

Главный этап подготовки заключается в расчёте предполагаемой нагрузки на основание и изучении несущей способности грунта. Первая задача решается путём проведения инженерных расчётов на основании проекта здания и используемых стройматериалов. Вторая задача требует тщательного анализа состава грунта на участке и определения залегания грунтовых вод.

Для анализа грунта требуется привлечение специалистов, которые смогут достоверно определить его состав и расположение плотных пород. От результата будет зависеть глубина закладки фундаментных труб и надёжность возводимого объекта.

Существует три типа оснований столбчатого типа:

1. Незаглублённые. Применяются для строительства вспомогательных или подсобных объектов. Глубина закладки составляет до 0,5 м.
2. Мелкозаглублённые. Глубина закладки составляет до 1 м, что составляет половину уровня промерзания грунта в средней полосе. Применяются для строительства каркасных домов на плотных грунтах.
3. Заглублённые. Закладываются на глубину ниже уровня промерзания (от 1,5 м). Применяются для возведения малоэтажных объектов на слабых или подтапливаемых грунтах.

После выбора типа основания переходят к подготовке площадки под застройку своими руками. По углам возводимого здания вбивают деревянные или стальные колышки и натягивают на них верёвку по периметру. От углов разметки отступают по 0,5 м вдоль линий, вбивают колышки и на них натягивают верёвки, чтобы сформировать периметр возводимого здания. Колышки, вбитые по углам, удаляют. Такое решение позволит точно бурить скважины под столбы без нарушения разметки.

Рулеткой размечают места под столбы, снимают плодородный слой грунта на глубину 30 см и пробуривают скважины по диаметру труб

Важно обеспечить запас по диаметру в 10 см для возможности выравнивания столбов. Допускается не снимать поверхностный слой на площадке под застройку, если участок ровный

Интервал между столбами должен составлять 1-2,5 м в зависимости от нагрузки здания и типа грунта.

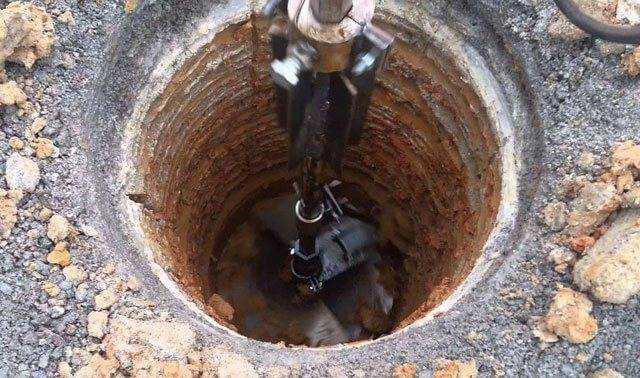

На дне скважин специальным оборудованием бурят уширения для подошвы свай. Диаметр применяемых ПВХ труб от 150 до 250 мм. Следовательно, диаметр пробуриваемых скважин составит от 160 до 260 мм.

Комментарии

24.03.2016 22:44:20 Дмитрий Ан Спасибо, все доступно изложено. Думаю из пластиковых труб более как-то надежнее получается нежели если делать опалубку из рубероида. Хотя и дороже. Дешевли брать серые трубы для внутренней канализации.

Ответить

24.03.2016 22:44:40 Александр

Добрый день! Вопрос такой у меня: диаметр трубы 110 мм, в нее вставим арматурный какркас, сторона квадрата пусть 60-80 мм будет. Получится ли залить это качественно бетоном со щебенкой? Как она там пройдет сквозь арматуру? Не застрянет ли, не будет ли полостей ненужных? Будет держать, если без щебенки сделать, только Ц+П+В?

Ответить

24.03.2016 22:44:53 Максим Гвоздев

Штыковать бетон с щебнем в таком столбе будет очень сложно. Да и без пустот не обойдется, что приведет к снижению прочности бетона. Пескобетон используют давольно таки часто и он по отзывам вполне справляется со своей задачей. Если бетон будете делать сами, то песок нужен крупный. Решать все же вам. Вот вырезка из журнала: Как уже пояснялось, тяжелые заполнители бетона вводят для экономии цемента. Бетонная смесь, в которой наполнителем служит только песок, для многих застройщиков может оказаться более приемлемой. Высокая стоимость щебня, усложнение дозирования смеси и повышенная вероятность её расслоения — не в пользу тяжелого бетона. В последнее время и в индустриальном строительстве стал широко применяться пескобетон без тяжелых заполнителей. Львович К. Песчаный бетон: родина — Россия. — М.: НИИЖБ. Стройинформ, 2001.

Ответить

24.03.2016 22:45:11 Александр

Спасибо за ответ! А нельзя ли в калькулятор добавить опцию расчета бетона без крупного заполнителя? Там всё так здорово сделано, хотелось бы использовать и при расчете без щебенки.

Ответить

24.03.2016 22:45:20 Максим Гвоздев

Александр, спасибо. Такую возможность в калькуляторе также хотел реализовать. Просто пока не нашел каких-либо СНиПов, ГОСТов по мелкозернистому бетону. Чисто теоретически можно вычесть из бетона щебень и сделать расчет уже без щебня. Но хочу все же найти хотя бы лабораторные данные по такому бетону. Есть только документация по приготовлению раствора.

24.03.2016 22:46:04 Серега

всем привет. ребят реально найти пластиковую трубу диаметром 200 мм.? во всех магазинах говорят что максимум 160 мм.

Ответить

24.03.2016 22:46:20 Максим Гвоздев

Серега, трубы для внешней канализации не можете найти 200мм? вроде популярный товар был…

Обустройство фундамента из труб ПВХ своими руками

Наиболее простым в сооружении и недорогим считается столбчатый фундамент, который делают с применением пластиковой трубной продукции. Для этой цели подойдут канализационные поливинилхлоридные трубы, длина которых составляет 200 сантиметров, а размер внутреннего диаметра –20 сантиметров. Если вы не знаете, как ровно отрезать трубу, стоит прочесть дополнительную информацию.

Также потребуется металлическая арматура – на каждую из опор нужно 4 двухметровых отрезка диаметром – 8 –10 миллиметров.

Последовательность проведения монтажных работ:

1. Сначала необходимо пробурить нужное количество скважин с расширенным дном диаметром около 21 сантиметра.
2. Потом в ямы помещают подушку из гравия и песка.
3. Опоры из труб с одной стороны закрывают пробкой, чтобы не допустить проникновение грунтовых вод внутрь. Затем трубу фиксируют на подушке.
4. Внутрь опор помещают 4 арматурных стержня и выполняют заливку бетоном.

Бетонную смесь нужно утрамбовать вибратором, а в случае его отсутствия можно задействовать обычную палку. Главное, чтобы из бетона вышли все воздушные пузырьки, которые способствуют понижению его прочности. После завершения заливки ожидают 5 суток, чтобы смесь высохла и набрала прочность.

Сваи фундамента из асбестовых труб

Один из вариантов недорогих, но достаточно прочных фундаментов под частное строительство. Однако, этот тип фундаментов подходит лишь для возведения легких зданий: домов из дерева (брусовых или рубленных), каркасных или щитовых конструкций. Возведение тяжелых зданий из кирпича на данном типе фундамента не рекомендуется.

Асбестоцементные трубы и фундамент и конструкция фундамента.

Фундамент из труб своими руками. Экономия и простота.

Многие строители видят недостаток этого фундамента из асбестоцементных труб то, что при его возведении нет возможности устроить подвальное помещение или подпол. На самом деле это позволяет сэкономить значительную часть бюджета и не закапывать сотни тысяч рублей, а то и миллионы, которые вы потратите на бетон, чтобы хранить зимой картошку. В наше время, данный тип конструкций пользуется популярностью, особенно в местностях с угрозой затопления.

Кроме того, многих подкупает не только экономическая выгода данного фундамента, но и предельная простота его сооружения, что немаловажно, если вы строите дом своими руками. По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций

По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций

По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций.

Основные расчеты фундамента из асбестоцементных труб

В основе расчетов будет лежать:

• количество асбестоцементных труб (по 1 на каждые 2,5-3 м.)
• требуемая длина собственно труб (зависит от глубины промерзания грунта и планируемого возвышения над землей),
• диаметр трубы (в соответствии с весом и размерами постройки),
• необходимый объем бетона для заливки (для заливки десятиметровой опор диаметром 10 см. потребуется 0,1 куб.м. бетона, для опор диаметром 30 см. – 1 куб.м. бетонной смеси),
• количество арматурных прутьев (3-4 на каждую опору).

Этапы возведения свай из труб

1. Площадка строительства расчищается по ширине будущего строения с отступом от внешних краев в 2-3 м. Верхний плодородный слой земли заменятеся песчанной смесью.

2. На подготовленном участке выполняется разметка будущего фундамента. Для этого в землю втыкаются колышки и протягивается веревка или леска, которая выравнивается с помощью уровня. Задача данной разметки – контроль за возводимыми опорами, которые должны стоять ровно и на одном уровне.

3. Далее начинается процесс установки асбестоцементных труб. На размеченном участке производится бурение скважин, которые по диаметру должны быть несколько больше диаметра самих труб. Для работы можно использовать бур ТИСЭ или обычный строительный.

4. На дно скважины насыпается песок, иногда требуется создание более широкой, чем диаметр трубы, бетонной подушки. Песок на дне утрамбовывается. Если заливалась бетонная подушка – есть смысл дожидаться ее затвердевания.

5. На дно скважины помещается гидроизоляционный материал, который будет бетонную смесь от потери влаги.

Заливка бетона в асбестовую трубу через сито

Когда все эти подготовительные мероприятия закончены в отверстие отпускают асбестоцементную трубу. Опору фиксируют в строго вертикальном положении и фиксируют распорками.

Как фиксировать асбестовую трубу для фундамента

Внутрь трубы помещается металлический каркас и порциями заливается бетон, смесь обрабатывается вибробуром для удаления воздушных мешков.

Далее пустое пространство скважины заполняется песком и утрамбовывается.

Заливка бетона через сито в асбестоцементную трубу

Время готовности свайного фундамента из труб

Набирает прочность фундамент из асбестоцементных труб до 28-30 дней, однако к работам по установке ростверка можно приступать через 14 дней с момента заливки последней опоры.

После установки всех опор и набора цементом прочности верхний слой фундамента из асбестоцементных труб сверяется при помощи лазерного уровня и, при необходимости, лишние части срезаются.

При постройке ростверка могут использоваться такие строительные материалы, кок дерево, металл или бетонная смесь. Самым же прочным будет монолитный армированный ростверк из бетона.

Вывод по сваям из труб

Этот тип фундамента из труб, которые изготовлены из асбестоцемента заслуживает особого внимания, ведь это наиболее дешевый тип фундамента, который вы в состоянии сделать своими руками. Не забываем, что фундамент такого типа подходит для легких каркасных или деревянных домов, а также небольших сооружений и бань.

Виды трубных фундаментов

Трубными фундаментами следует считать одну из разновидностей свайных фундаментов, где в качестве опор используются металлические, асбестоцементные или даже ПВХ трубы.

Металлический трубный фундамент

Самым распространённым и любимым дачниками, безусловно, является фундамент из металлических труб. Да оно и понятно. Металл достаточно прочен для того, чтобы его можно было просто забить в землю, оставляя за бортом всеми нелюбимые земляные работы.

Но на этом прелести подобной затеи и заканчиваются. Не имея специального защитного покрытия, которое, например, наносится на винтовые сваи, обыкновенные стальные трубы быстро поддаются коррозии, а потому разрушаются.

С другой стороны, при забивном экспресс-монтаже, полость трубы забивается землей, что исключает ее внутреннюю бетонировку. Как результат, металл корригирует не только снаружи, и изнутри изделия, а это, вновь-таки, громадный минус к долговечности.

Асбестоцементный трубный фундамент

Совсем другое дело фундамент с асбестоцементных или ПВХ труб. Таковой действительно простоит века и может использоваться даже при строительстве капитальных сооружений. Он предусматривает обязательную внутреннюю бетонировку с таким же обязательным армированием.

Вот только дешёвыми буронабивные сваи, а именно так принято называть такие основания, не назовешь. Для того, чтобы установить такую сваю, под нее обязательно следует пробурить шахту, а это уже земляные работы, которых так хотелось избежать.

Кроме того, в случае демонтажа теплицы в огороде останутся все те же бетонные столбики, которые вырыть будет ничем не легче чем выше упомянутую железобетонную ленту.

Так что же делать? – Спросите вы. Ведь от этих рассуждений проблема не исчезнет. И теплица сама себя не построит.

А выхода между тем существует ровно два.

• Первый – использовать в качестве фундамента винтовые сваи. Это надежное и уже проверенное опытом основание уже с успехом применяется для строительства беседок и заборов, так почему бы не применить их и для возведения теплиц? Тем более, что в случае необходимости винтовую сваю легко демонтировать, а значит, после сноса теплицы оставшееся после нее место можно будет использовать как вам заблагорассудится. Жаль только, что действительно качественные сваи стоят хороших денег и обойдутся хозяевам не меньше чем сама теплица из поликарбоната. А кустарщина мало чем будет отличаться от обычных труб.
• Второй вариант смириться с тем, что денег на покупку винтовых свай у нас нет, а своя теплица на участке нужна. И лучше она простоит 5-6 лет на трубном фундаменте и за это время заработает на качественное основание, чем ее не будет вовсе. Все-таки, большинство современных теплиц вы сможете разобрать без особого ущерба для использованных материалов. Поставить новый фундамент, а потом собрать все как было. Да, это дополнительные трудозатраты, но что поделаешь. Дырки в бюджете всегда приходится «латать» физическим трудом.
