Как построить китайскую крышу своими руками?

История: от рококо до авангарда

Острый интерес к китайскому быту захлестнул Европу в конце XVII века, когда пресыщенная знать открыла для себя фарфор, привозимый первыми купцами. Тончайшая посуда была не только необычной на вид, но и гигиеничной, ведь фарфоровую чашку, в отличие от серебряной, достаточно было ополоснуть. Пристрастие к фарфору повлекло за собой увлечение всем, что напоминало о далекой, манящей стране. Так появился шинуазри – китайское . Аристократы приказывали зодчим проектировать беседки в виде пагод, а покои украшались шелковыми ширмами, веерами и вазами. Впрочем, о Китае в те годы знали очень мало, поэтому стиль носил поверхностный характер – с немалым налетом фантазии.

Вторая волна моды на китайский интерьер накрыла Европу в начале XX века и… держится до сих пор. Культура Поднебесной стала более открытой, теперь, обставляя дом на китайский манер, его хозяин не ограничивается декором, а соблюдает правила фэншуй, чтит китайские обычаи. Тем самым он привносит в жилище не только экзотический колорит, но и микроклимат.

Возведение

Возведение любого строения начинается с основания и заканчивается кровлей. Это справедливо и в отношении беседки.

Основание

Беседка, на которой будет установлена кровле имитирующая китайскую имеет небольшой вес, поэтому под нее можно соорудить столбчатый или плитный фундамент. Первый обойдется значительно дешевле и легко изготавливается своими руками. Первым делом необходимо произвести разметку территории, на которой будет располагаться. Располагать столбы-опоры под беседку с крышей в китайском стиле, необходимо на расстоянии 1,5 метра друг от друга. В зависимости от их количества выкапываются небольшие ямы. Можно использовать садовый бур с диаметром в 30 см. Глубина, на которую необходимо опуститься составляет около 50 см.

На дно каждой из ям укладывается слой песка в 15 см. Его необходимо хорошо утрамбовать. Желательно равномерно расположить его, чтобы опоры под беседку также встали ровно. Чтобы не мучиться с опалубками, можно воспользоваться асбестовой трубой с диаметром в 25 см. Ее необходимо нарезать на части длиной не меньше 60 см. Труба оборачивается в гидроизоляционный материал в виде пленки или рубероида. Ее также можно покрыть битумной мастикой. Патрубок укладывается в подготовленную яму. Готовится бетонный раствор, его необходимо залить в каждую трубу. В процессе трубу необходимо немного приподнять, чтобы раствор немного вытек к нижней части.

Для дополнительного укрепления конструкции в каждую трубу под беседку укладывается арматура. Раствор хорошо уплотняется глубинным вибратором или отрезком арматуры. После этого пространство вокруг трубы необходимо засыпать мелким щебнем, в процессе уровнем необходимо выдержать вертикальное положение трубы. Набор прочности основная под беседку с китайской крышей займет несколько недель. Пока раствор еще свежий, в него можно установить металлические пластины, которые впоследствии будут выступать креплением для стоек и ростверка.

Опоры

После того как основание для беседки наберет свою прочность, необходимо приступать к сооружению нижней обвязки или ростверка. Его можно сделать из бруса с сечением в 10×10 см. На опору для беседки с китайской крышей укладывается гидроизоляционный материал, который будет защищать древесину от гниения и от влаги, которая неизбежно будет поступать по бетонным опорам. Ростверк укладывается на основу для беседки и бревна фиксируются к металлическим пластинам, которые были подготовлены ранее. Между собой бревна ростверка соединяются шиповым методом, что увеличит прочность конструкции беседки с китайской крышей. После монтажа ростверка на свои места крепятся вертикальные стойки для кровли беседки и делается верхняя обвязка. Она может быть сделана из обрезной доски или такого же бруса, что был использован под ростверк.

Кровля

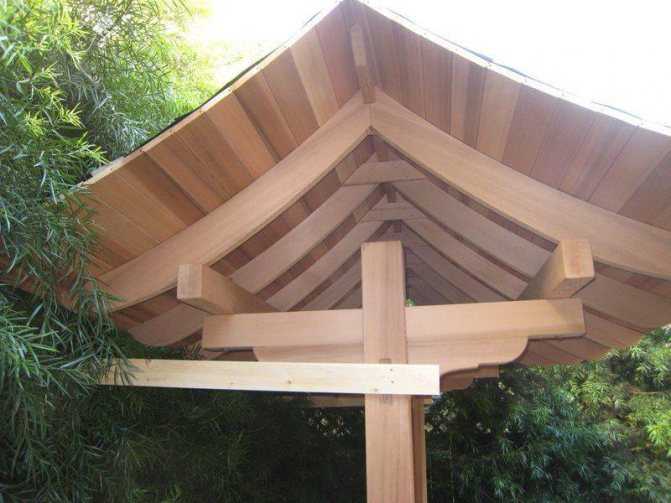

Сооружение китайской кровли под беседку своими руками является самым сложным заданием в конкретном проекте. Первым шагом будет установка центральной опоры кровли для беседки в китайском стиле. Она устанавливается посередине перпендикулярно доскам обвязки. После этого закрепляется еще одна опора, которая должна располагаться в середине и быть опорным шпинделем, который позволит придать форму будущей китайской кровле. На нее под углом устанавливаются четыре или больше стропильных ноги. Они должны быть расположены таким образом, чтобы их верхняя часть касалась края опорного шпинделя, а нижний торец располагался на середине центральной опорной балки.

Далее на подготовленную обрешетку под китайскую крышу делается укладка листов фанеры. Для китайской крыши понадобятся элементы толщиной минимум в 10 мм. Их необходимо изогнуть по радиусу будущей китайской кровли. Чтобы было проще сделать это своими руками, необходимо выполнить прорези не на полную глубину с таким шагом, чтобы получился требуемый радиус. Далее выполняются характерные для китайской крыши загибы, которые смотрят в небо. Их можно сделать, изогнув древесину под паром своими руками. После этого выполняется укладка кровельного материала. Проще всего будет использовать мягкую черепицу, которая отлично повторит форму китайской кровли и обеспечит требуемую герметичность и влагозащиту. Видео о сооружении беседки с китайской кровлей есть ниже.

Оригинал или имитация?

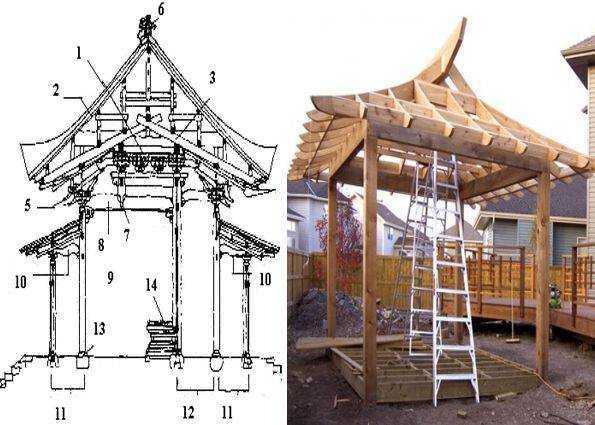

Китайская крыша в оригинальном исполнении имеет сложную стоечно-ригельную систему, опирающуюся на центральный несущий столб или ряд колонн.

Весовые нагрузки в таких крышах распределяются по прямоугольнику (в отличие от треугольника у привычных скатных крыш), массивность и громоздкость приводит к необходимости поддержки кровли консолями. На выходе оригинальная китайская крыша при всей своей привлекательности имеет заоблачную цену и много весит.

Отличия от традиционной технологии проявляются и в выборе кровли – керамическое покрытие замещает гибкая черепица или полимерные материалы. Со стороны такие конструкции довольно точно передают облик китайской крыши, но по стоимости и трудоемкости работ имитация обходится дешевле.

Специалисты рекомендуют выбирать технологию исходя из назначения крыши. Большинство из них считают привычную стропильную конструкцию более практичной и подходящей для самостоятельного строительства. Исключение делается для регионов с высокими сейсмическими нагрузками, построек религиозного и культурного назначения. В таких случаях предпочтение отдается оригинальной конструкции.

При выборе имитации важно понимать, что конструкция все равно остается сложной. Проектирование системы выполняют с учетом высокой крутизны скатов, необходимости правильного распределения весовых и распорных нагрузок и общей криволинейности поверхности

Каркасы с большой площадью нуждаются в усилении даже при наличии опорного бруса по периметру, в особо сложных случаях в схему вводят затяжки и консоли.

Секреты проведения монтажных работ

Лучше всего китайские крыши получаются на основе висячих стропил. Последовательность операций от первого до последнего шага будет состоять из следующих этапов:

Если инструкция показалось сложной, то есть и другие пути решения:

• взять за основу конструкцию фахверковой крыши и внести ряд изменений до получения необходимого результата;
• дополнить стропильную систему гибкими металлическими профилями, которые позволят добиться воздушной конфигурации кровли.

Крупные свесы – неотъемлемая часть китайской крыши. Для их устройства стоит воспользоваться декоративными карнизами или консолями необходимой величины. Также обязательным атрибутом станут декоративные элементы – фигурки драконов, змей, животных. Они помогут воссоздать необходимый восточный колорит.

Для покрытия такой крыши лучше всего использовать мягкие битумные материалы либо различные виды листовых металлических покрытий

Задумав украсить свой дом конструкцией в китайском стиле, не надейтесь сделать все самостоятельно. Грамотный проект и большой опыт в возведении кровельных конструкций – вот, что требуется для реализации такой сложной работы. Профессиональные мастера справятся с заданием подобного рода и создадут дом, подходя к которому будет ощущаться таинственная атмосфера Востока.

В каждой стране дома имеют свой вид крыш. Это обусловлено сложившимися многовековыми традициями. Форма крыши, прежде всего, создается в соответствии с устоявшимися архитектурными стилями. Китайская крыша на домах и религиозных сооружениях резко отличаются от традиционных крыш Европы наличием загнутых углов и разнообразными украшениями.

Такая конструкция крыш объясняется несколькими легендами, одна из которых гласит, что драконы любят ночью спускаться с крыш, желая причинить зло людям. А изогнутая форма не позволяет им этого сделать и они, скатываясь с края крыши, вынуждены улетать назад в небо. Более прозаическая причина состоит в том, что в тех местах наблюдается большое количество осадков и форма крыши позволяет отводить воду далеко от самого здания. Поэтому китайская крыша имеет такие приподнятые углы и далеко выступающие свесы, которые кроме всего прочего защищают внутреннее пространство от обилия солнечного света.

Инструкция по монтажу китайской крыши

Да, сделать китайскую крышу будет достаточно сложно, но выполнимо. К тому же внешний вид ее очень привлекательный, так что все трудозатраты однозначно того стоят.

Главное, использовать качественные и надежные материалы, тогда и кровля прослужит намного дольше.

Монтаж выполняется поэтапно с осуществлением следующих шагов:

1. Сперва нужно все рассчитать, в том числе и нагрузку, которая будет идти уже на готовую крышу;
2. После укладки мауэрлата нужно выложить вертикальные опоры. Они будут располагаться по центру. Делаются они из прочного материала, должны быть мощными и крепкими;
3. Затем нужно установить доски. Один конец будет упираться в ранее выложенный мауэрлат, а второй – в середину вертикальной стойки;
4. Затем ставится следующая доска. Один из ее концов упираться будет во вторую балку, в ее середину, а вторым в вертикальную стойку, которая будет расположена по центру;
5. После того, как все опорные балки установлены, можно заниматься гидроизоляцией, которая будет защищать несущие элементы кровли и все, что под ними, от проникновения воды. Кладется гидроизоляция на специальную обрешетку;
6. Когда подготовительные работы завершены, осталось только выложить само покрытие кровли. Битумная черепица легко ляжет на скаты и стыки, потому что очень пластична и может принять при желании практически любую форму;
7. Не забывайте и о карнизах. Их обязательно нужно подшить снизу, иначе будет проникать влага и осадки, что начнет постепенно разрушать крышу;
8. По завершению строительства можно украсить крышку специальными фигурками.

Возведение кровли

Перед строительством крыши нужно выбрать желаемую конструкцию и форму. Затем проектируется сама китайская кровля. Ее чертеж наносят на бумагу.

Не будем забывать, что в погодных условиях России получится выполнить лишь имитацию такой кровли. Нетрудная конструкция может быть построена своими руками, при более трудных вариантах кровли не получится избежать приглашения специалиста. Чертежи китайской кровли в разных ее вариациях также можно увидеть в открытом доступе. В Интернете существует довольно много фото, которые помогут вам выбрать желаемую конструкцию.

После осуществления расчетов, приобретаются требуемые строительные материалы. Сначала по центру закрепляются доски шириной 30 см и длиной 1,5 м. Стропильную ногу устанавливаем по центральной оси основания кровли. Так образуется опорный брус. Подобный брус ставим на противолежащей стороне конструкции. В результате должна выйти четырехугольная фигура, имеющая вид конуса.

Выполнить обрешетку довольно легко. На опорные брусья и стропильные ноги прибивают деревянные доски, идущие перпендикулярно основанию. Главный скелет крыши полностью готов. Далее следует взять листы фанеры и придать им гибкость при помощи нанесения насечек. Потом листы фиксируют на обрешетку.

В качестве кровельного материала лучше всего использовать мягкую битумную черепицу. У нее малый вес, а также она прекрасно повторяет изгибы кровли. Можно также покрыть крышу медью. Однако этот материал не является дешевым.

Китайская крыша своими руками — это идея для очень храбрых людей. Воплотить ее может лишь тот, кто «на ты» со строительством. Реализация такого замысла для тех, кто не только хорошо знает терминологию и принципы возведения различных строительных конструкций, но и близко знаком с ними на практике.

Воображение человека всегда поражает архитектура зданий, которая не присуща его родной земле.

Воображение человека всегда поражает архитектура зданий, которая не присуща его родной земле: буддийские храмы, богато украшенные своеобразной скульптурой, готические соборы с кружевной лепниной, цветистые китайские пагоды с удивительной многослойной структурой крыш. А тех, кто побывал в Кижах, (и россиян, и иностранцев) приводит в восторг великолепие и неповторимость деревянной архитектуры.

Но далеко не каждый решится переносить эти особенности на родную почву.

Аксессуары: сказочное богатство

Интерьер в китайском стиле не перегружен безделушками. Однако выбор их огромен. Это, например:

• вазы, статуэтки, посуда из фарфора;
• коврики, веера, салфетки из бамбука;
• фигурки, куклы, чашечки из керамики;
• живые хризантемы и пионы в вазах, мини-деревья бонсай.

Кроме рациональной, декоративную роль играет и ширма: она может быть расписана пейзажами или же украшена картиной. Эффектным, завершающим аккордом обстановки станут пара бронзовых колокольчиков, бумажные фонарики и ароматические палочки. Украшение комнаты в китайской стилистике требует не только безупречного вкуса, но еще и знаний. Ведь каждая деталь – цветок лотоса или фигурка дракона – исполнена тайного смысла.

Плюсы, минусы, сфера применения

К преимуществам такого исполнения крыш относят:

• Аутентичность и уникальность дизайна. Китайские крыши придают постройкам экзотический, изящный и неповторимый вид.
• Быстрый сход осадков с поверхности, выдержку значительных ветровых и снеговых нагрузок.
• Сейсмическую стойкость.
• Надежность, прочность и долговечность. Заложенная по традиционной технологии китайская крыша выполняет свои функции десятилетиями и даже веками, в том числе – при открытой эксплуатации.

Существенным минусом технологии считается дороговизна. Традиционная китайская крыша представляет собой массивную и сложную конструкцию даже в самом простом исполнении. Добавление ярусов, покрытие натуральными материалами и украшение гребней существенно увеличивают смету и трудоемкость работ. В итоге проектирование и строительство таких крыш доверяют лишь профессиональным архитекторам.

Область применения ограничена соображениями целесообразности и бюджета. Закладывать китайскую крышу на обычных жилых домах зачастую нет смысла, в том числе из-за сложностей с ее изоляцией (в классической схеме пирога отсутствуют утепляющие прослойки, конструкция эксплуатируется в открытом виде). Но при выборе крыши для беседки, террасы или постройки в восточном стиле этот вариант учитывается в числе первых.

Китайская крыша своими руками

Ее вид обусловлен тем, что архитекторы хотели снизить общий вес конструкции кровли, что давало возможность, обходится при строительстве без стропил, используя только стоечно-балочную конструкцию.

Китайская крыша, а вернее её конструкция своими руками, вполне выполнима и без привлечения специалистов. Однако здесь важны тщательные расчеты, замеры и проектирование китайской крыши. Сегодня благодаря интернету можно посмотреть видео и картинки про строительство китайской крыши, узнать правильные размеры и даже найти схемы с чертежами.

Китайская крыша своими руками

Прежде чем приступать к строительству китайской крыши нужно решить, какую конфигурацию она будет иметь, а также разработать проект. Наиболее простой является конструкция двухскатной крыши с фронтонами.

Затем следует спроектировать несущую систему, особое внимание при этом заслуживают стропила и обрешетка. В данной конструкции отсутствует каркасная технология, а нагрузку на себя принимает опорный столб расположенный посередине

При обустройстве кровли с двумя скатами длина каждого из них будет одинаковой. Чтобы получить выгнутую кровлю, подбираются стойки по высоте и стропильные фермы по ширине. Для обрешетки лучше использовать доски 20 мм. Закрепление их происходит, начиная от конька к карнизу.

Для строительства китайской крыши потребуются:

• доски 150 х 30 мм;
• доски для обрешетки 20 мм;
• фанера толщиной 1 см.

Конструкция китайской крыши

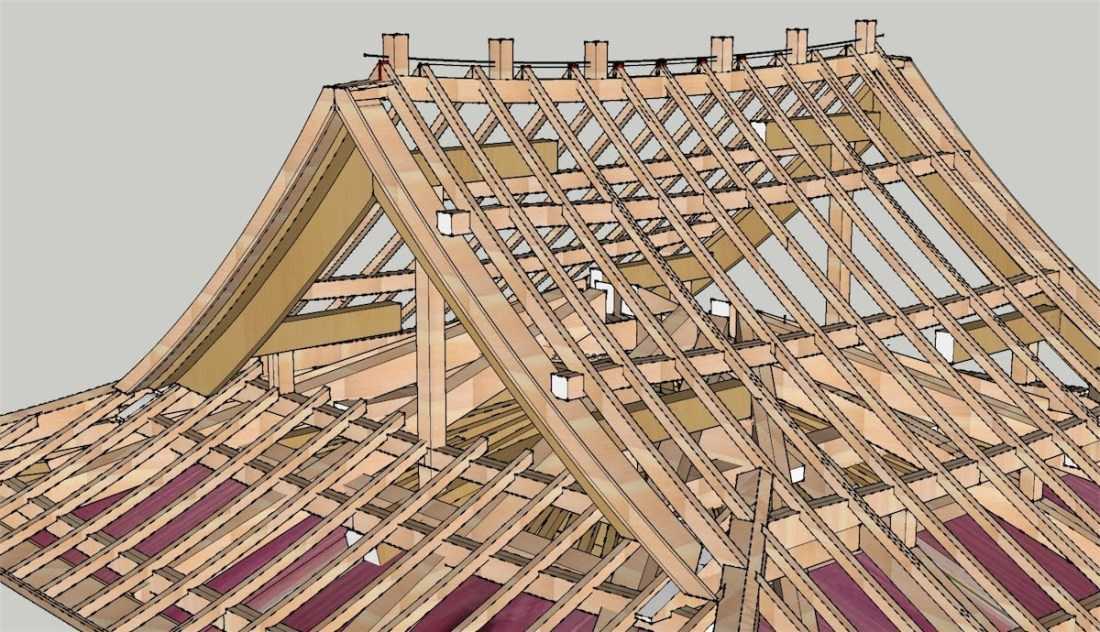

Создание системы стропил для китайской крыши своими руками происходит в следующем порядке:

Изначально посередине опорного бруса под прямым углом закрепляется стойка, которая будет служить в качестве основной опоры. Затем вычисляется расстояние от стойки до бруса, а полученное значение делится наполовину и в данной точке закрепляется один конец стропила, второй крепится к стойке.

После этого определяется середина стропила, и в полученной точке происходит закрепление конца доски, другой фиксируется к опорному брусу. Чтобы получился плавный изгиб, как у настоящей китайской крыши, добавляется подкос.

По точно такой же схеме происходят работы и на другой стороне крыши. Затем выполняется монтаж обрешетки и фиксация фанерных листов, на которые крепится кровельный материал – еврочерепица например или битумная черепица.

На самом деле, построить китайскую крышу своими руками не слишком сложная задача. Главное правильно определить и выбрать её конструкцию и форму, от которой во многом и будет зависеть успех всей проделанной работы.

Особенности возведения

Для строительства китайской крыши гораздо практичнее использовать обыкновенные стропила. Исключения делаются для каркасных построек, в которых вес кровли распределяется на вертикальные опоры. Чтобы конечный результат был максимально близок к желаемому, необходимо отдать предпочтение фахверковым проектам.

Китайская крыша может быть возведена в том случае, если:

• Использовать декоративные элементы, которые создадут нужную стилистику;
• Применить в строительстве более гибкие материалы;
• Установить стропильную ферму необходимых форм;
• Полностью скопировать оригинал. Это наиболее трудный способ, который требует учитывать не только внешние формы, но и материалы для строительных работ, а также технологии строительства.

Возведение здания по всем канонам китайских мастеров не всегда оправдано. Это не слишком практичное и бессмысленное решение. Желание полностью скопировать оригинал приводит к значительным затратам. Кроме этого, необходимо учитывать климатический пояс строительных работ. Он не всегда подходит для подобного рода построек. Здание, возведённое по старинным технологиям, будет отличаться меньшей долговечностью.

Сложная стропильная система, которая понадобится при возведении китайского дома, значительно усложнит строительство и сделает его дороже

Однако именно этому элементу постройки следует уделить особое внимание тем, кто желает максимально приблизиться к оригиналу. Оптимальным способом достижения нужного результата станет использование декоративных элементов. Постройка будет возведена с использованием современных технологий и учётом климатического пояса, а выглядеть при этом будет как шедевр китайских мастеров

Постройка будет возведена с использованием современных технологий и учётом климатического пояса, а выглядеть при этом будет как шедевр китайских мастеров.

Чтобы добиться прочности и скопировать традиционную форму, можно использовать металлическую опорную конструкцию. Такое решение обойдёт достаточно дорого. Однако применение лёгких сплавов поможет получить прочную крышу необходимой формы.

Поклонникам восточного стиля, желающим сэкономить, следует выбирать японский, а не китайский вариант. Такая крыша обойдётся значительно дешевле, поскольку предполагает использование меньшего количества материала, а её проектирование занимает значительно меньше времени. Стремление следовать восточным традициям во всём нередко доводит поклонников иноземной культуры до абсурда. Постройки на Востоке возводят в соответствии с местными традициями и обычаями, которые отличаются от западных. Климатические особенности также могут стать непреодолимым препятствием для строительства.

Возведение крыши

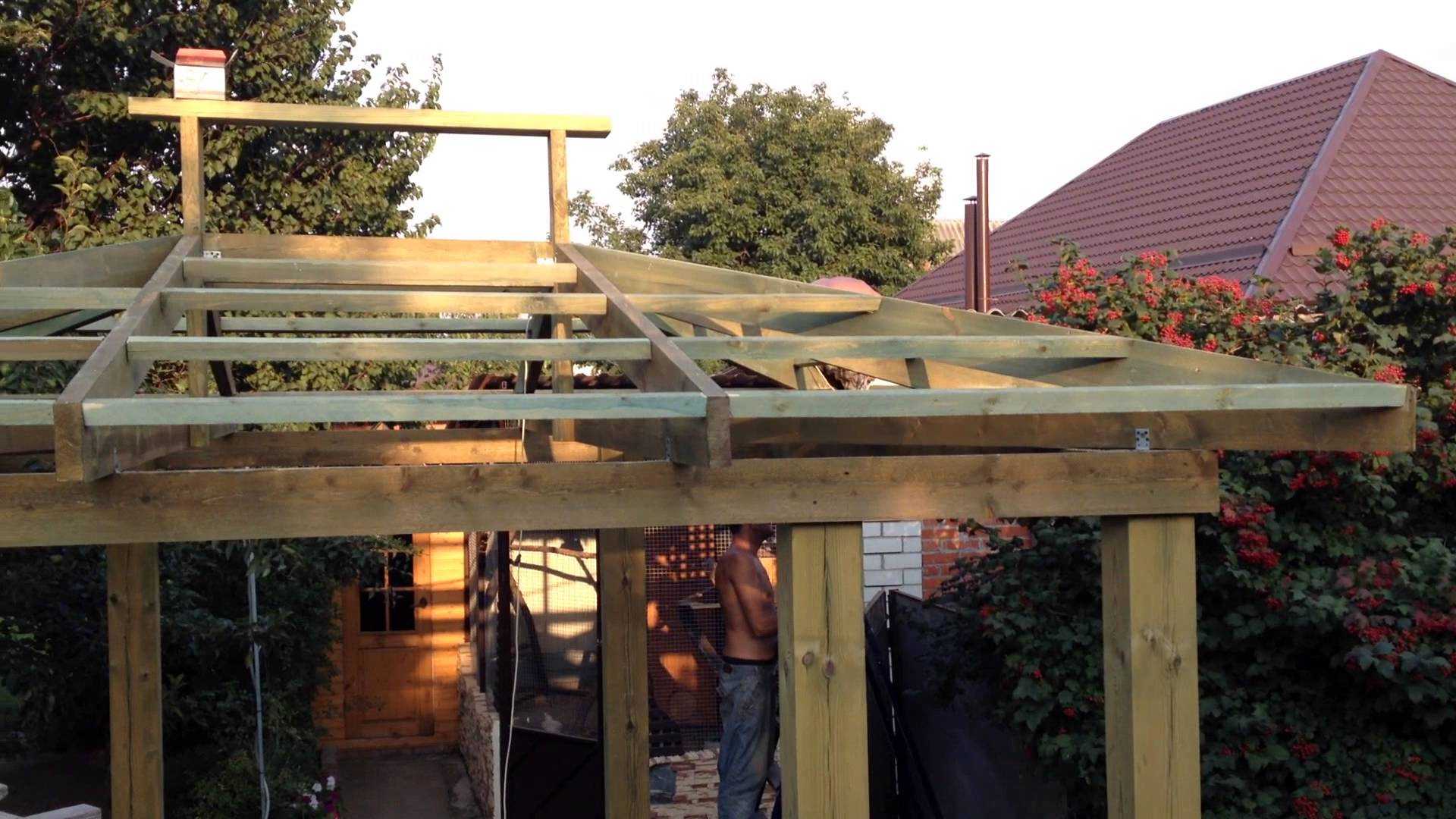

После выполнения обвязки можно приступать к строительству крыши.

Делается это следующим образом:

• В первую очередь необходимо установить по центру конструкции доску, длиной равной ширине стропильной системы, строгов перпендикулярном положении.
• Далее устанавливается стропильная доска (стропильная нога), которая должна касаться середины опорного бруса и верхней точки опорного столба.
• Следующим шагом является установка доски, которая крепится к краю опорного бруса и середине предыдущей доски.
• Аналогично следует выполнить операцию с другой стороны. В итоге получится готовый элемент стропильной фермы.
• По аналогичному шаблону следует изготовить детали для остальных ферм, учитывая, что шаг между ними должен составлять 50-70 см, если дополнительно выполнить обрешетку с шагом кратным ширине доски.
• В фанере следует выполнить резы на три четверти ее толщины и закрепить ее на обрешетке. Частота пропилов делается в зависимости от радиуса. Благодаря этому можно улучшить плотность прилегания фанерных листов к обрешетке.
• После установки стропильной системы нужной формы, следует выполнить оригинальные загибы, характерные для китайской крыши. Для этого можно использовать гнутые конструкции из дерева или легких металлических профилей.
• Финальное кровельное покрытие лучше выполнить гибкой черепицей, выполненной на битумной основе.
• Большие свесы можно сделать при помощи декоративных карнизов или консолей, которые будут служить украшением и придавать строению восточный стиль.

Восточная архитектура имеет множество приверженцев среди жителей нашей страны.

Яркие, сочные, насыщенные цвета, богатство отделки, узнаваемые формы – все это не может оставить равнодушным.

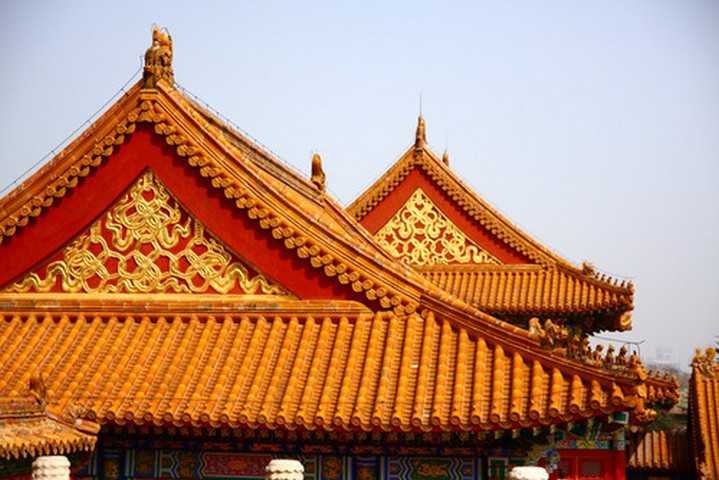

Самый главный элемент здания в восточном стиле – крыша с характерными загибами углов кверху. Это позволяет всему сооружению выглядеть величественно, эффектно, и вместе с тем создается ощущение, будто бы крыша практически невесома и парит в воздухе.

Верхние конструкции, венчающие китайские дома, как правило, украшены вычурной резьбой, разнообразными орнаментами и мозаиками, фигурками мифических животных, отгоняющих от жилья злых духов.

Стоит отметить, что изначально керамические изваяния играли более прозаическую роль: препятствовали скатыванию черепицы с кровли.

С какой целью традиционным китайским крышам придаются именно такие очертания, рассказывают красивые легенды о драконах. Однако в реальности подобное устройство имеет под собой практическое обоснование.

• в регионах с сильной сейсмической активностью строения должны обладать повышенной надежностью, прочностью и устойчивостью к подземным толчкам, что обеспечивается благодаря специальной конструкции;
• китайские крыши выполняют еще одну важнейшую функцию: оберегают жилье во время сильных дождей – от затопления. Сильный угол наклона позволяет воде быстро стекать, изогнутые скаты отводят избыток живительной влаги как можно дальше от дома;
• в жаркую погоду большие свесы защищают комнаты от солнечных лучей и пропускают достаточно воздуха.

В давние времена при возведении верхней конструкции здания вес черепицы, укладываемой поверх бамбука, заставлял прогибаться легкие и гибкие одревесневшие стебли, и углы как бы сами собой устремлялись в небо. Впоследствии такая структура стала правилом.

Само устройство восточных и европейских домов существенно разнится. Строение крыши, соответственно, также принципиально отличается.

Начнем с того, что в привычной для нас каркасной системе нагрузка, создаваемая с кровельным покрытием, равномерно распределена по несущим стенам.

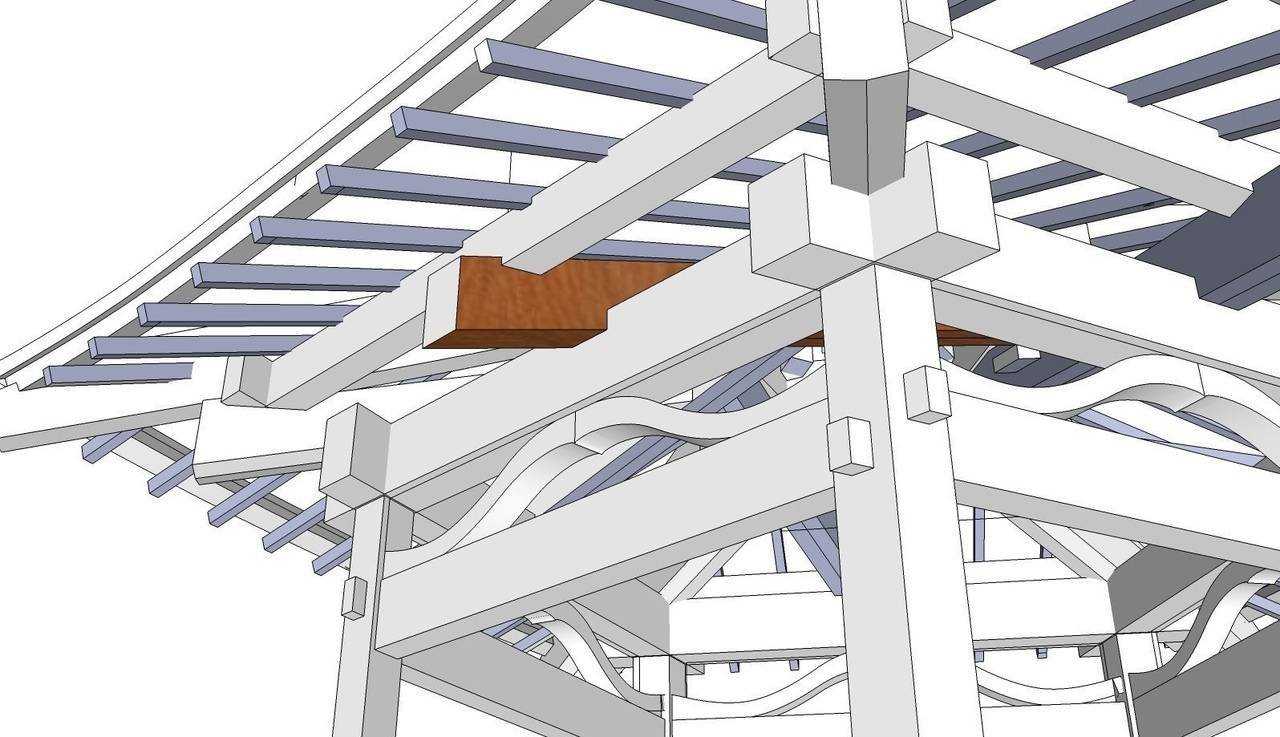

Конструкция китайской крыши опирается на несущий столб, установленный по центру здания, благодаря чему достигаются такие жизненно важные надежность и устойчивость во время землетрясений.

Создание простой стропильной фермы

Стойка закрепляется в центре опорного бруса, перпендикулярно ему. Стропильные ноги, зафиксированные одним концом вверху стройки, другим упирают в определенную точку. Точка эта высчитывается легко: нужно отмерить ровно половину расстояния от стойки до края опорного бруса, и зафиксировать стропильную ногу.

Для придания плавного изгиба скату добавляются подкосы.

Гнутые конструкции можно изготовить из:

• дерева;
• металла. Гибкость намного выше, чем у дерева, однако выше и стоимость.

Разобравшись со всеми нюансами восточного зодчества, можно рассчитывать на отменный результат. В итоге крыша дома или беседки с изогнутыми углами, украшенная декоративными элементами, будет выглядеть ярко, необычно. Вероятнее всего, экзотическая конструкция быстро станет местной достопримечательностью.

Технология монтажа

Работы начинаются с расчета точного веса конструкции и составления чертежа, учитывающего все нагрузки, включая ветровую. После его получения выполняется расчет материалов – бруса, досок с сечением от 30 мм, крепежей, фанеры и покрытия кровли. Каркас китайской крыши собирается из цельных элементов и устанавливается на опоры и несущие стены, начиная с мауэрлата. После его закрепления последовательно:

1. Монтируются центральные стропильные ноги, сходящиеся в верхней точке по аналогии с коньком шатровой крыши.
2. Поверх угловых стропил набиваются или крепятся иным способом планки, формирующие выносной карниз.

   Конструкция считается устойчивой и привлекательной при поднятии краев не более чем на 1/3 от общей высоты крыши.

3. На центральные стропила набиваются горизонтальные доски обрешетки, в свою очередь закрываемые фанерой с нанесенными острым ножом насечками. Другие листовые материалы для формирования настила не подходят из-за недостаточной гибкости.
4. Фанера закрывается мягкой черепицей или другими кровельными материалами. Предпочтение отдается легким и гибким разновидностям, на углах и стыках материалы укладываются с нахлестом.
5. При необходимости нижняя часть карниза обшивается вагонкой или ее аналогами.
6. Выполняются работы по герметизации ребер и декорированию кровли.

Приведенный алгоритм не является универсальным, при увеличении числа опор или площади, прямоугольной форме постройки, добавлении ярусов и внесении других изменений каркас приходится усложнять. При неограниченном бюджете и наличии определенных навыков и сварочного оборудования каркас или его отдельные элементы стоит изготовить из металлопроката, в условиях российского климата такие конструкции будут более надежными.

Имитация крыши на основе висячей стропильной системы

Это наиболее подходящий вариант для возведения крыши в восточном стиле. Висячие стропила включают в себя следующие элементы:

• стропильная нога;
• затяжка;
• подбалка;
• подкос;
• опорный брус;
• накладка;
• скрепляющие болты.

Прежде всего, в конструкции стропильной системы, очень важную часть составляет затяжка. Цель ее установки заключается в том, чтобы не дать стропилам разойтись. Всю кровельную нагрузку должны взять подкосы. Стоит отметить, что подкосы в традиционном восточном возведении крыш отсутствовали вовсе, а нагрузка передавалась на две затяжки, установленные горизонтально и с закрепленными на них вертикальными столбами.

Затяжки в китайском варианте работают, в основном, на изгиб, а использование таких материалов, как бамбук, под весом более плотных материалов (например, черепицы), естественным образом загибают углы кровли вверх.

Отличие от принципов возведения крыш в Европе заключается и в том, что при распределении нагрузок европейцы чаще использовали в стропильных системах треугольные формы, в то время, как на востоке предпочитают прямоугольные.

Внешний вид и покрытие

Для покрытия китайский крыш используется традиционная керамическая черепица цилиндрической формы. Использование такого вида кровельного материала позволяет более аккуратно оформлять стыки между скатами и конек. Уникальный вид крыше помимо загнутых вверх карнизов придают:

• Фигурки цян-шоу. Специальный профиль прямоугольной формы с фигурками, изображающими разнообразные мифические существа, используется для оформления стыков. Они не только защищают крышу от проникновения воды в самых уязвимых местах, но и придает ей оригинальный, узнаваемый внешний вид.
• Коньковый профиль с зажимами. Профиль для оформления конька с керамическими зажимами является наиболее узнаваемым элементом китайской архитектуры. Благодаря ему крыша становится «рогатой».

Важно! Перед тем, как сделать китайскую крышу, нужно учесть, что керамическая черепица, массивный каркас и широкий загнутый карниз существенно увеличивают вес конструкции. Чтобы выдержать вес карниза, обустраивается особая система кронштейнов, называемая в традиционной китайской архитектуре доугун

Китайская крыша: загнутые к небу края

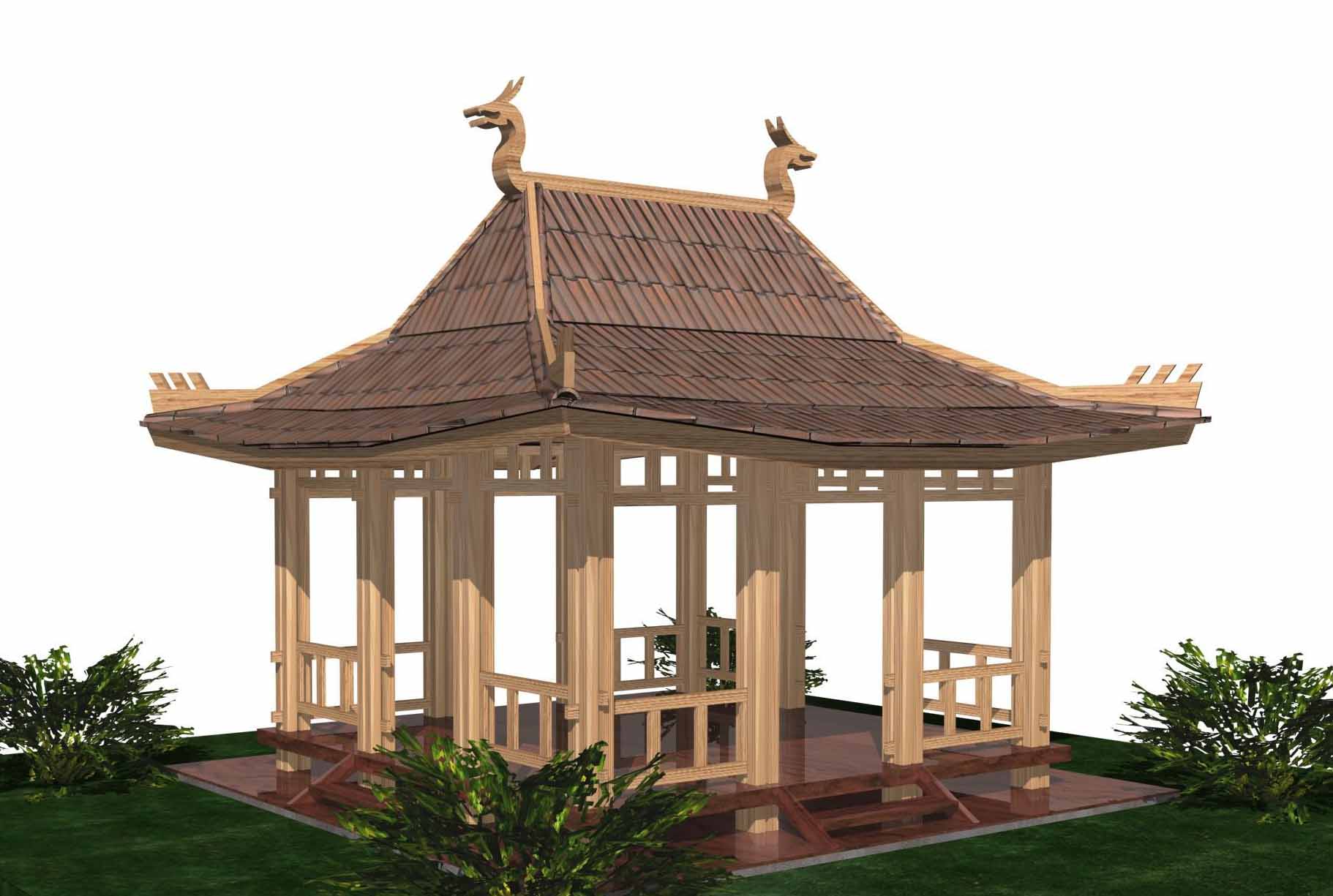

Более сложное форма шатровой крыши – это китайская. По сути, у такой крыши тоже только четыре ската, но при этом углы загнуты вверх, из-за чего строить такую беседку намного сложнее. Зато сама по себе она в любом саду – настоящий архитектурный шедевр.

Края такой крыши эффектно приподняты, что придает беседке особой изящности в восточном стиле. Чтобы построить такую беседку, вам понадобятся не стандартные стропила, а стоечно-балочная конструкция. Вам будет интересно узнать, что такая система в Китае и Японии – основная. Ведь она призвана, прежде всего, выдерживать сейсмические активности этих местностей. Но это не значит, что вы должны строить такую беседку исключительно по строгим правилам, тем более, что речь не идет о жилом доме.

Из кровельного покрытия лучше применить натуральную черепицу, причем в форме цилиндра. И самыми и крупными получатся карнизы. Почему черепица только такой формы? Дело в том, что только такую черепицу вы сможете закреплять на угловых стыков. Если же захотите придать китайский колорит такой кровле, можете дополнительно использовать еще специальные профили фигурки с восточными изображениями. По такому же принципу строится и конек такой крыши, или заменяется специальными восточными элементами (их можно приобрести в любом магазине), которые идут с керамическими зажимами.

В итоге у вас получится такая себе рогатая конструкция – это как раз самая яркая отличительная черта крыши в восточном стиле. Ваша главная задача – распределить немалый вес таких карнизов и общую массу крыши, чтобы беседка получилось устойчивой:

Поэтому переходим к практике. Нарисуйте на листе бумаги будущую конфигурацию крыши беседки. Для ее изготовления вам понадобятся доски и фанеры:

Шаг 1. Выставьте вертикальную опору и проверьте ее уровнем. Ее длина должна быть равна ширине стропильной конструкции, сама же опора – располагаться строго по центру. Шаг 2. Закрепите опору и прикрепите к ней еще одну доску так, чтобы ее конец оказался на середине опорного бруса и как раз касался верхней точки. Шаг 3. Снова берем еще одну доску и соединяем середину предыдущей балки и крайней точки опорного бруса. Технология достаточно проста на самом деле. Шаг 4. По таким же принципам установите все остальные стропильные фермы

Важно, чтобы просвет между стропильными фермами оказался от 50 до 70 сантиметров. Шаг 5

Теперь произведите монтаж фанеры и сделайте на ней резы на три четверти толщины, чтобы листы прилегали более плотно.

Еще проще вам будет установить на такую крышу современную гибкую битумную черепицу, что тоже будет выглядеть достаточно изысканно.
