Виды фасадного остекления

Спайдерное остекление фасадов – проверенная технология

Светопрозрачные фасады на спайдерных креплениях возводятся по безрамной технологии. Стеклянная конструкция является самонесущей и закреплена изнутри здания на специальные кронштейны с несколькими точками – спайдеры. Такая технологи позволяет получить гладкую и ровную поверхность стеклянного фасада, создать иллюзию проницаемости и легкости.

Спайдерная система остекления фасадов применяется уже более тридцати лет. Основоположником технологических решений для таких конструкций заслуженно считается компания Pilkington, с инновационного продукта которой для планарного остекления Pilkington Planar, началась новая веха фасадов из стекла без рам.

Системы планарного остекления позволяют создавать монолитные поверхности из стекла, которые имеют ровную плоскость и могут быть выполнены в различных формах и размерах, при этом единая поверхность не прерывается оконными рамами или перемычками из алюминиевых профилей.

Основной конструктивный ход данного вида остекления – фиксация стекол через предварительно просверленные отверстия на крепеж. Стекла удерживаются кронштейнами особой лучевой конфигурации, такой тип крепления называется спайдер, поскольку напоминает внешне паука, отсюда и произошло второе название планарного остекления – спайдерное.

К несущей конструкции, изготовленной из металла или прочного стекла, спайдер крепится через коннектор. Монтаж систем спайдерного остекления  возможен на существующие конструкции, несущие металлические трубы,  стойки из закаленного стекла или по стальным тросам.

Спайдерное остекление очень широко применяется при строительстве в Западной Европе и Северной Америке, для России это относительно новый вид обустройства фасадов.

Отказ от использования алюминиевых профилей для остекления предлагает новые возможности для архитектуры и дизайна. Беспрепятственное проникновение естественного света и проницаемость поверхностей словно убирают границы здания и делают его частью окружающего ландшафта.

Спайдерное  остекление универсально, может использоваться при возведении практически любых объектов, но наиболее его достоинства очевидны для фасадов зданий, которым нужен максимальный доступ для видимости снаружи:

• Развлекательные и торговые центры;
• Спортивные объекты;
• Выставочные комплексы;
• Автомобильные салоны.

Спайдерные крепления позволяют устанавливать стекло под разными углами, за счет этого возможно создание конструкций сложной неправильной формы.

Для остекления при помощи спайдеров используется закаленное стекло или триплекс, состоящее из нескольких слоев. Для проверки прочности стекол разработан специальный тест HST, в ходе которого стекло нагревается до 290 °C и поддерживается в таком состоянии некоторое время, такая процедура называется искусственным старением. Тест помогает исключить листы с сульфидом никеля в составе, точность метода составляет 99%, в ходе манипуляций такое стекло разрушается, его нельзя дальше использовать.

Листы стекла, успешно прошедшие тестирование безопасны, их можно использовать в строительстве без риска.

Спайдерная технология позволяет возводить фасады с двойным остеклением или «Dual Skin», которые конструкционно предполагают наличие двух оболочек. Внешний стеклянный слой меняет облик здания и положительно влияет на термоизоляционные свойства фасада.

Спайдеры эффективно применяются при остеклении отдельных элементов зданий, навесов, атриумов, шахт лифтов, различных ограждений и перегородок.

Также краеугольным моментом является профессиональное проектирование и квалифицированный монтаж конструкций.

Архитектурное стекло – ключевой элемент спайдерного фасада, до 70% стоимости проекта может составлять изготовление листового стекла. Подбор стекла по характеристикам определяется техническими требованиями объекта. Основными видами, применяемыми для остекления, являются простые стекла, закаленные, триплекс или стеклопакеты.

Преимущества спайдерных систем фасадного остекления

Этот тип остекления является очень популярным и востребованным не только, благодаря тому, что позволяет создать оригинальное здание, но и потому, что эта технология является одной из самых бюджетных и имеет множество преимуществ:

• по средству спайдерного остекления можно воплотить любые дизайнерские идеи;
• все элементы конструкции намного легче, что позволяет создать безопасную конструкцию;
• все элементы достаточно просто устанавливать и срок остекления по этой технологии меньше;
• конструкция устойчива к различным негативным факторам и выдерживает даже самые плохие погодные условия;
• для облицовки используется небольшое количество элементов несущей конструкции, поэтому нужно меньше материала, а сама конструкция будет не такой тяжелой, и фундамент дома не будет проседать;
• такая конструкция имеет большой срок службы, более 50 лет;
• остекление не требует дополнительного обслуживания;
• стекло для спайдерной системы покрывается специальным светоотражающим покрытием, поэтому солнечные лучи, при этом помещение остается отлично освещенным;
• можно легко заменить поврежденные элементы конструкции и не нужно для этого менять большой объем поверхности;
• с внешней стороны конструкция выглядит, как одно полотно, поскольку при спайдерной системе не видно швов, что придает зданию эстетически привлекательный внешний вид.

Рис. 11. Преимущества спайдерных систем фасадного остекления.

Прочность

Спайдерное остекление, несмотря на свой хрупкий внешний вид, очень надежное и способно выдержат нагрузки в несколько тонн без деформации и повреждения внешнего вида поверхности. Это обусловлено тем, что для конструкции используется сверхпрочное стекло и надежные системы крепления, которые не оказывают давление на каркас, а распределяют его по всей поверхности.

Рис. 12. Система крепления спайдерной системы.

Универсальность

Па системе спайдерного остекления можно создать дом любой формы и высоты. Для создания полотна используются небольшие стеклопакеты, которые соединяются между собой герметиком. Таким образом, можно создавать креативные здания разных архитектурных форм, без потери качества конструкции. Можно также покрывать этим видом облицовки не только стены, но и кровлю и делать межкомнатные перегородки.

Рис. 13. Универсальная сфера применения спайдерного остекления.

Простота в эксплуатации

Монтажные работы не занимают много времени, поэтому даже большой объем работ можно выполнить в кратчайшие сроки. При этом, компания, которая будет устанавливать эту систему, сможет воплотить все идеи и пожелания клиента в форме и внешнем виде здания. Также, готовая конструкция не требует обслуживания и неприхотлива в эксплуатации.

Рис. 14. Система установки спайдерного остекления.

Долговечность

Конструкция отличается долговечностью, поскольку для строительства используются прочные стеклопакеты и крепежные системы, которые не подвергаются нагрузкам и устойчивы к воздействию всей массы здания. Готовая система прослужит более полувека и при этом не потребует ремонта или замены структурных элементов.

Рис. 15. Пример спайдерной системы фасадного остекления.

Эстетичность

Готовое здание, покрытое по системе спайдерного остекления, выглядит, как настоящее произведение искусства. Выглядит такая облицовка очень по-современному, поэтому зачастую этот тип фасадного покрытия используется для офисных зданий больших компаний и торговых комплексов. Можно также использовать его для облицовки дома с панорамными окнами.

Рис. 16. Спайдерное остекление выглядит эстетически привлекательно.

Экологичность

Для остекления используются экологически чистые материалы, которые не выделяют токсинов и устойчивы к воздействию внешней среды. Готовое здание отличается безопасность не только со стороны надежности конструкции, но и с точки зрения отсутствия токсических примесей в материалах остекления. Поэтому все чаще спайдерное остекление применяется для жилых домов и коттеджей.

Рис. 17. Спайдерная система позволяет реализовать оригинальные решения для остекления.

Типы остекления

Есть несколько возможных вариантов остекления фасадов. Все они зависят от типа конструкции. Можно самостоятельно выбрать нужный тип или посоветоваться со специалистами в данном вопросе, которые помогут подобрать нужный вариант под ваши требования.

Основные типы конструкций:

• Стоечно-ригельные системы;
• Структурные;
• Светопрозрачные спайдерные;
• Навесные варианты.

Каждый из приведенных типов имеет свои отличительные особенности при установке, а так же при их внешнем виде. Но, тем не менее, каждый из них очень прочен, надежен и имеет все положительные характеристики стеклянного фасада. Разберем каждый вариант более подробно.

Стоечно-ригельная система срс

Стоечно-ригельная система остекления в разрезе

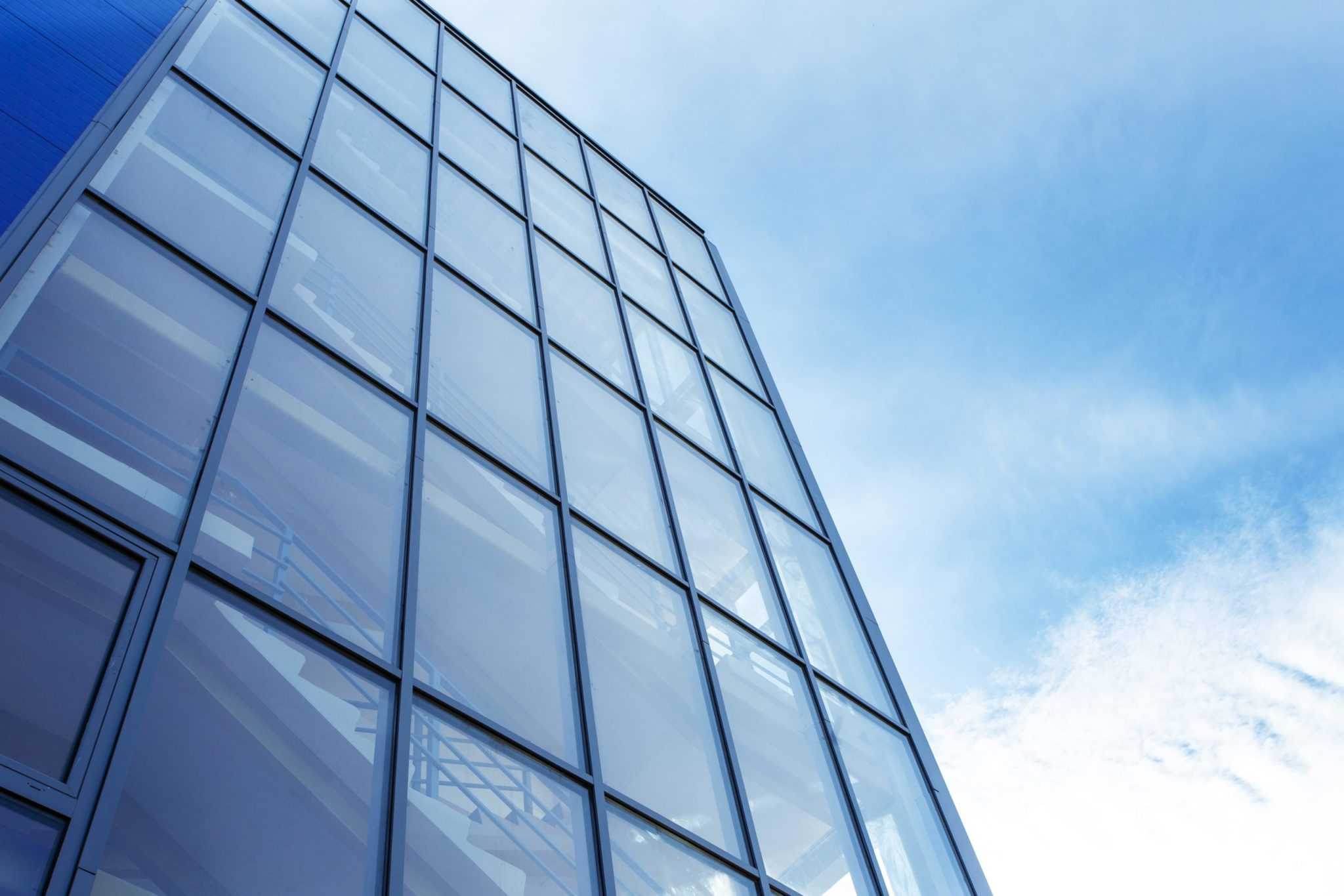

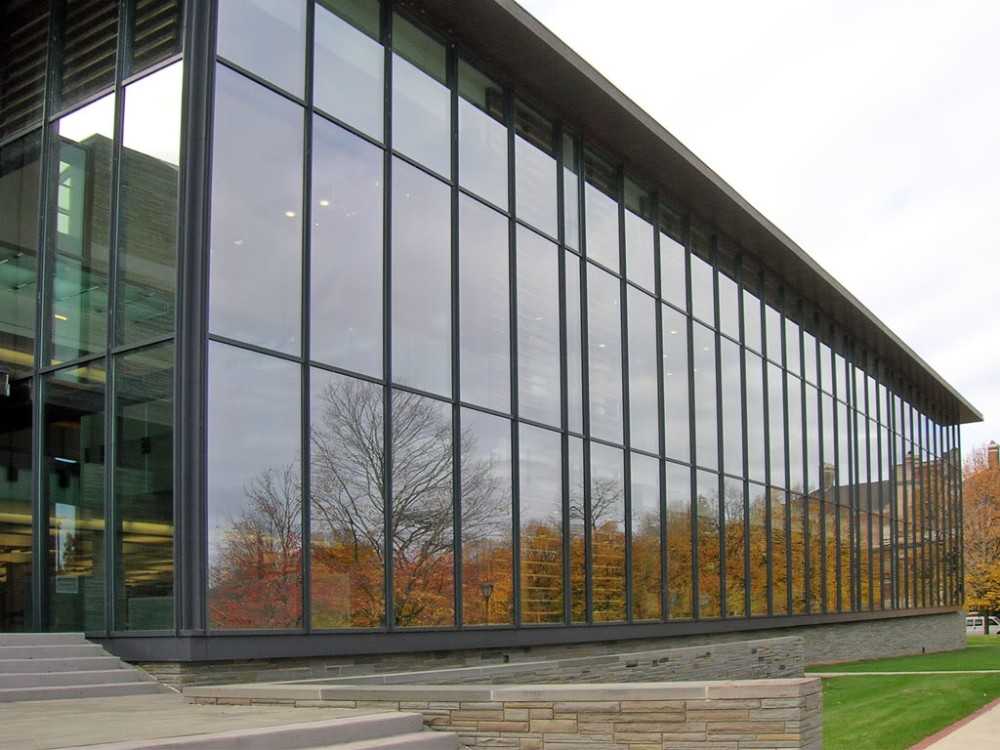

Стоечно-ригельные системы наиболее часто встречаемые. Это светопрозрачные фасады поддерживаемые горизонтальными и вертикальными профилями, так же называемые как ригели и стойки. Для более стильного и интересного варианта здания используются декоративные накладки. Это нисколько не мешает пропускной способности стекла, и помещения достаточно освещены. Универсальными эти конструкции делает то, что их возможн использовать практических для любых типов зданий.

Модульная система

Модульное остекление – элементный фасад зданий

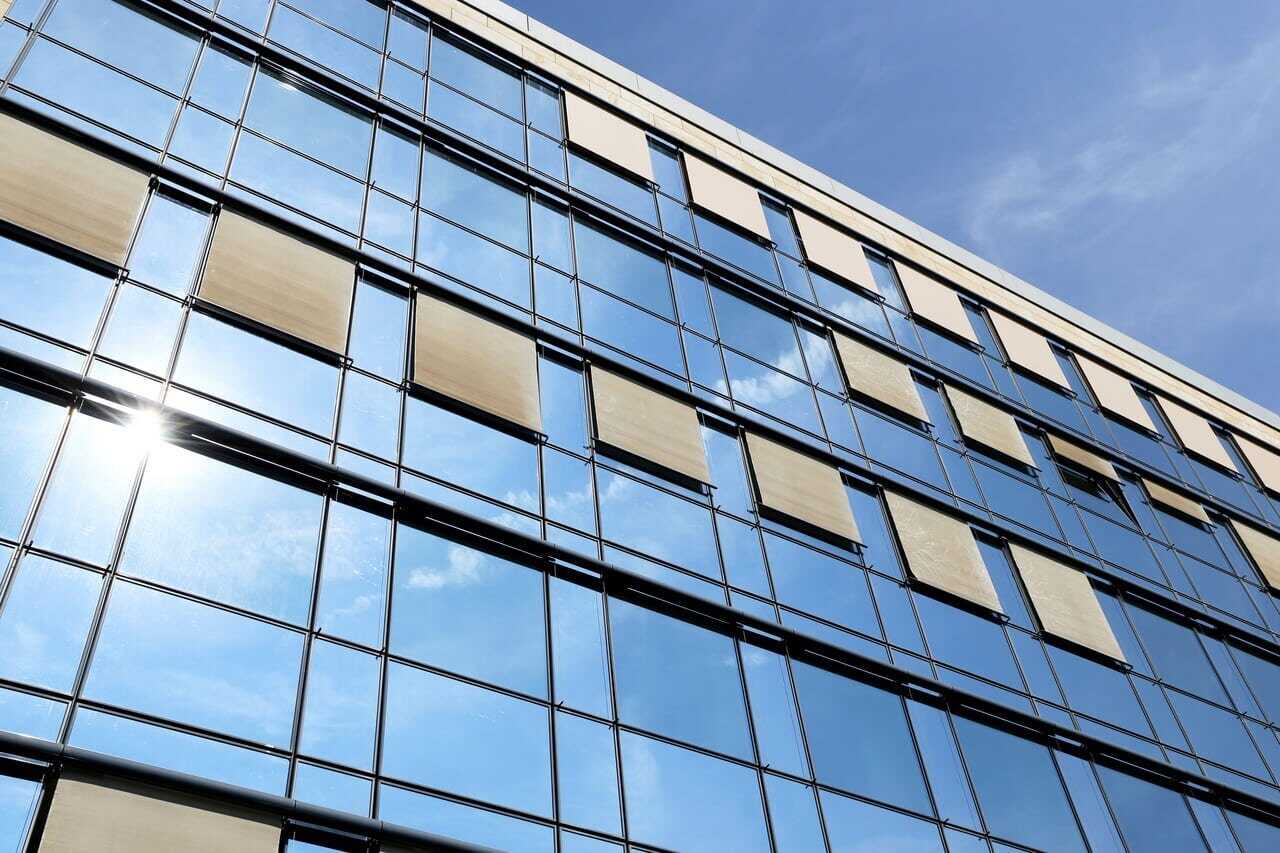

Модульный фасад – стеклянный фасад зданий особого вида, так же называемым блочным фасадом или элементным. Главной причиной появления модульной системы служит увелечение возводимых зданий башенного типа. Раньше для таких типов зданий применялись стоечно-ригельные фасады, но они быстро стали не удовлетворяли требованиям сроков и технологий строительства. Отличие модульной системы от стоечно-ригельной заключается в том, что на объект конструкции поставляются не в разобранном виде, а готовый типовой фасадный блок в сборе.

Структурные системы

Структурная система остекления

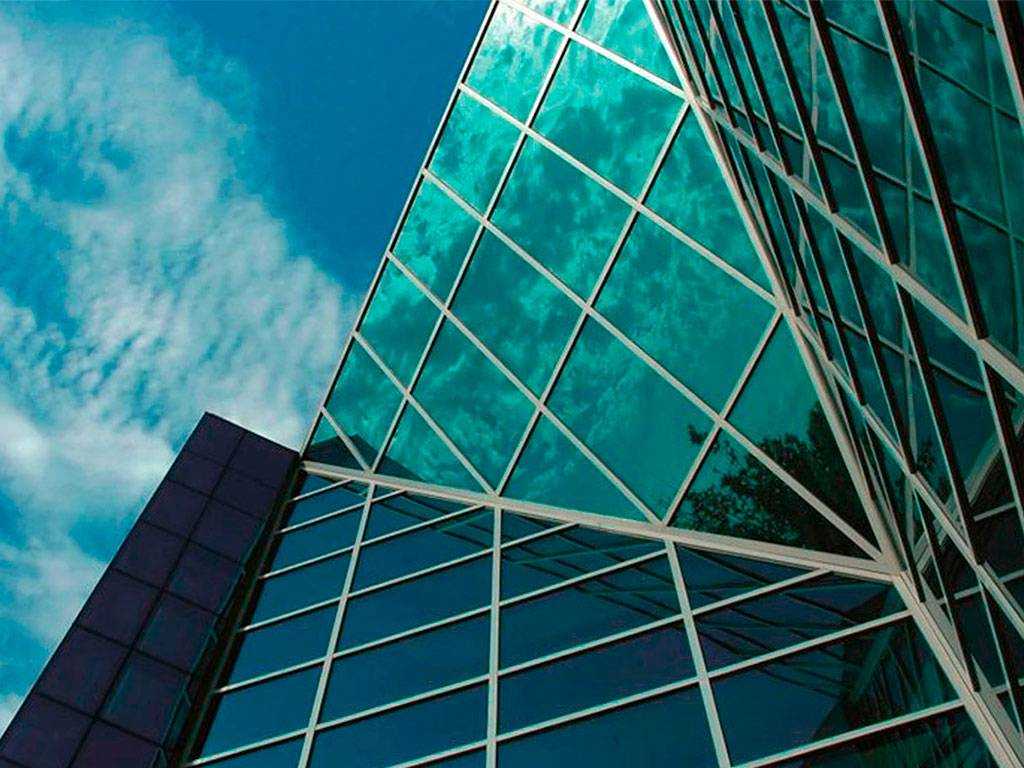

Отличительной особенностью структурной системы является ее целостность. Со стороны это выглядит так, будто основную часть здания покрыли сплошным листом стекла. К тому же совершенно невидны никакие петли и другие элементы профиля. Закрепление происходит при помощи специального герметичного клея, не подверженного воздействию влажности и перепада температур. Несмотря на крепление стекла клеем, фасад будет безопасным и прочным и отлично подходит для крупноформатного остекления, даже для самых высоких зданий. Тем не менее, такой фасад используется и для небольших магазинчиков и домов и смотрится это не менее завораживающе.

Полуструктурные системы

Устройство полуструктурного фасадного остекления

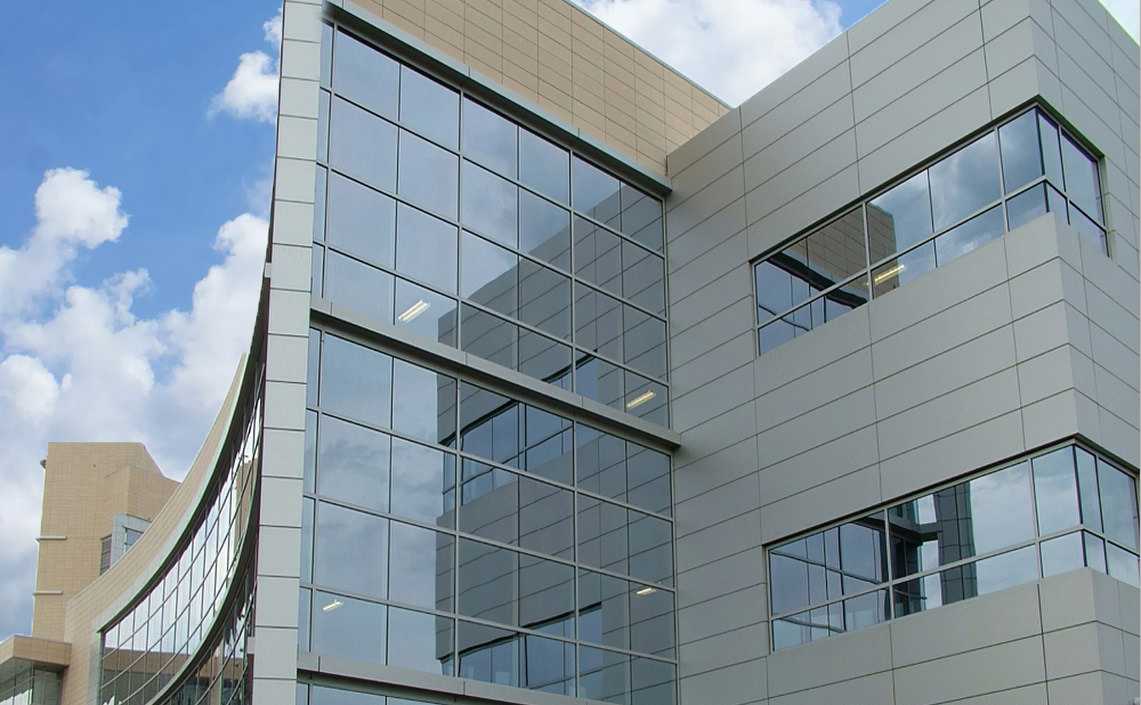

Стоечно-ригельное и структурное остекление в объединение представляют собой полуструктурные системы. Отличая их, заключаются в лицевой поверхности, на которой обязательно используется либо исключительно горизонтальные, либо декоративные крышки расположившиеся только вертикально, скрывают они под собой профиль несущего каркаса. Что бы обеспечить качественные герметичные соединения, в основном применяют эластичные уплотнения либо силикон. Так же используя полуструктурные системы, есть несколько видов декоративных накладок: миндалеобразне, скругленные или плоские.

Спайдерные системы

Спайдерная система остекления фасада

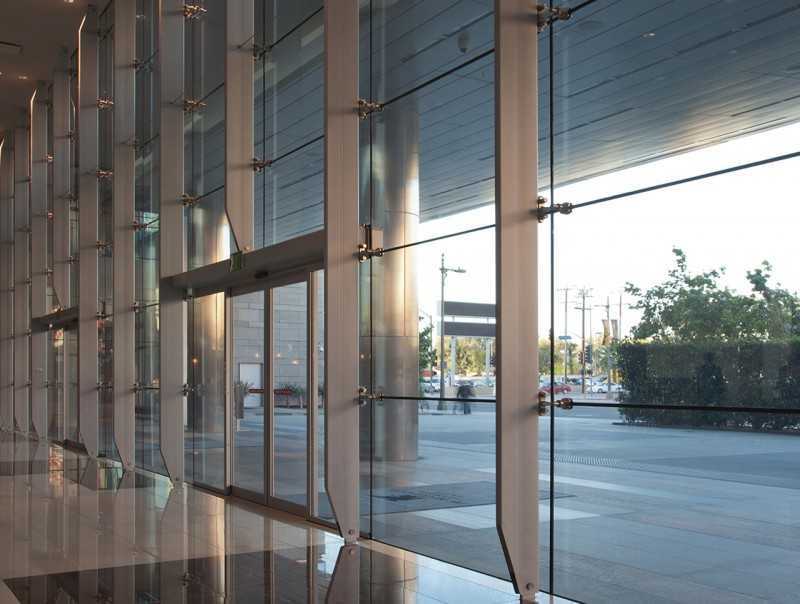

Спайдерные системы стеклянного фасада так же относятся к одним из самых популярных и часто используемых. Они используются без рам для крепления стекол, так же отпадает необходимость закреплять петли. В качестве закрепляющей связи, у таких фасадов служат специальные кронштейны. Изготавливаются они из стали высокой прочности. При помощи эластичных зажимов все элементы фасада крепятся к этим кронштейнам или как их еще называют — спайдерам. Используя данный вид креплений, не составит труда покрыть стеклом большие площади. Именно поэтому часто спайдерные системы используют для остекления в крупных зданиях.

Вантовые системы

Стеклянный фасад на вантовой системе на спайдерах

Вантовые системы относятся к спайдерной системе, и придают остеклению панорамный эффект, элегантность, легкость и визуальную целостность. Данное остекление считается одним из самых престижных и практичных, при этом использование данной системы возможно для зданий любых форм, размеров и геометрий.

От обычной спайдерной системы вантовые отличаются очень существенно. Главной отличительной чертой является крепление к зданию, отсутствуют традиционные рам-секции. Если почти все фасады в своей основе имеют жесткий металлический каркас прикрепленный к базовым стенам, то планарная конструкция крепится с помощью специальных высокопрочных тросов (вантов), туго натянутых и «сплетенных» по принципу паутины.

Какие стекла и стеклопакеты применяют

Из стеклопакетов состоит более 90% площади фасада, поэтому стекла, используемые в конструкциях, подбираются по нескольким критериям.

Количество камер в стеклопакете

Чаще всего применяются однокамерные стеклопакеты. Они в эффективно предотвращают потери тепла, наиболее легкие и доступные по стоимости. Однако все зависит от назначения здания. В частных домах, где требуется высокая теплоизоляция, часто монтируются многокамерные стеклопакеты. Для офисных или торговых центров с большой площадью остекления целесообразнее использовать секции с одной камерой. Это связано с тем, что увеличение количества стекол приводит к значительному увеличению веса всей конструкции, а на крупных объектах это не всегда возможно.

Показатели энергоэффективности

Этот показатель определяется присутствием на наружном стекле специального слоя, отражающего инфракрасные лучи внутрь помещения. Покрытие обеспечивает пропускание 90% солнечного света с улицы и отражение 70% тепла внутрь помещения. В жару такая поверхность препятствует перегреванию стекла, а зимой уменьшает утечку тепла из помещения на улицу. Технология отражающего покрытия позволяет на 50% снизить теплопотери при использовании однокамерных стеклопакетов.

Технология отражающего покрытия позволяет снизить теплопотери

Звукоизоляция

Способность поглощать шумы – одно из основных требований к стеклопакетам

Это особенно важно для зданий, фасады которых выходят на оживленные улицы и автомагистрали. Эффективный звукоизоляционный эффект достигается при использовании стекол разной толщины, к примеру, 4 и 6 мм, расположенных на определенной дистанции

В этом случае каждый слой стекла гасит колебания определенных частот, что в совокупности дает лучший результат, чем при использовании стекол одинаковой толщины.

Тонировочное и поляризационное покрытие

Такое решение применяется в тех случаях, когда требуется убрать прозрачность стекол по направлению с улицы. Для этого на стекло наносится отражающее покрытие, поглощающее часть светового потока, обеспечивая при ярком солнечном свете полную непрозрачность конструкции. Поляризация работает по противоположному принципу: поток света с улицы проникает беспрепятственно, но отражающее покрытие на стекле не позволяет видеть содержание помещения с внешней стороны.

Тонировочное и поляризационное покрытие

Для фасадных конструкций важно использовать только закаленное стекло, которое прочнее обычного примерно в 5 раз, что гарантирует безопасность и высокие теплосберегающие свойства. Прозрачные стеклянные конструкции на фасадах – это не только модная тенденция, но и функциональное решение

Внутри такого помещения всегда будет светло и тихо, а снаружи витражные панели обеспечат уникальный современный дизайн

Прозрачные стеклянные конструкции на фасадах – это не только модная тенденция, но и функциональное решение. Внутри такого помещения всегда будет светло и тихо, а снаружи витражные панели обеспечат уникальный современный дизайн.

Виды витражного остекления по конструкции

Это классическая система, проверенная временем и основными производителями стеклопакетов. Она легко устанавливается, стоит дешево, напоминает по конструкции обычное пластиковое окно. Имеет алюминиевый каркас, состоящий из стоек и ригелей, внутри само стекло или стеклопластиковый блок. Уплотнители обеспечивают герметичность. Преимущества: теплоизоляция, цена, простота монтажа, легкость интеграции под существующий фасад, выбор стекол.

Это заводские готовые стеклопластиковые конструкции, которые изначально от завода поставляются к месту строительства. Каркасная система, готовое решение, быстрота монтажа, неплохое качество, делает модульные конструкции доминирующими при монтаже витражей в административно-офисных зданиях.

Модульные системы проектируются как единое целое, возможность комбинирования цвета стекла нет. Также тяжело предусмотреть технологические отверстия под кондиционеры, которые не проблема сделать в ригельной системе. Устанавливать модульные конструкции для небольших фасадов нет экономического смысла, ведь размеры стандартизированы, а разрезать каркас и стекло слишком дорого. Модульная система часто применяется при оформлении фасадов офисных и жилых высотных зданий.

Это специфический тип остекления, который имеет ряд особенностей:

• Нет видимых крепежных элементов;
• Крепежи типа стоечно-ригельного, но нет громоздкости;
• Комбинированные размеры стекол и возможность визуального увеличения размера здания;
• Универсальность.

Структурное остекление полностью устраняет человеческий фактор при проседании, подпоре воздуха, подаче воды извне. Отличается витраж хорошей теплоизоляцией, шумоизоляцией, долговечностью.

Такое остекление делать не просто сложно, а очень трудно. Поэтому, техническое решение дорогое. Для реализации проекта нужно затратить много сил, денег, энергии и человеческих ресурсов. Каждый элемент имеет свой оттенок, рама также подбирается под цвет фасада. Встречается мозаика разве на фасадах элитных жилых и офисных центрах.

Это локальное остекление конкретных фрагментов фасада здания. Технология монтажа сложная. Технически реализуема. Стекла фиксируются специальными креплениями – спайдерами, нет сопротивления стекол по отношению к несущей раме. Эта система стала популярной за счет низкой стоимости, монтажа стекол любого размера, стекла имеют высокую пропускную способность, каркас стойкий к коррозии.

Возможные типы остекления фасадов

Фасады из стекла имеют совершенно разные варианты конструкций, но самым популярными и известными сегодня являются стоечно-ригельные системы. Главной особенностью является то, что стекла устанавливают на каркасе из вертикальных и горизонтальных стоек. Благодаря этой компоновке система и получила свое название. Конструкция выполнена таким образом, что каркас скрыт с наружной стороны, создается ощущение, что система висит в воздухе.

Плюсами данного вида каркаса является экономичность, прочность и возможность простого обслуживания, ухода. Одним из главных позитивных моментов при такой компоновке является отличная светопроницаемость, прекрасный внешний вид дома, хорошие показатели термоизоляции. Используется универсальный профиль для изготовления конструкции, эксплуатационные характеристики материала позволяют в сжатые сроки остеклить фасад дома, конструкции также не требуют особого ухода.

Стоечно-ригельные конструкции позволяют совершенно спокойно, встраивать любые виды открывающихся элементов, например, окна и двери, даже если имеются скрытые створки.

Система остекления здания стоечно-ригельного типа является одной из самых распространенных благодаря таким качествам, как простота и скорость монтажа, а также достаточно небольшая стоимость по сравнению с аналогами. Система может быть нескольких видов:

• закрытая;
• полузакрытая.

Наши преимущества и гарантии

• Высокое качество проектирования, производства и монтажа
• Большой объем успешно реализованных проектов:

  Примеры наших работ

• Рекомендации от крупных клиентов:

  Отзывы о нас

• Наличие допусков на все виды работ:

  Лицензии и сертификаты

• член ассоциации строителей России:

  Ассоциация строителей

• Соответствие документации международным и российским стандартам
• Гарантия 7 лет, страхование строительных рисков
• Предоставление банковской гарантии на выполняемые работы
• Выгодные условия сотрудничества:

  Спецпредложения и бонусы

• Собственное производство и штат проектировщиков
• Мощности компании позволяют проводить работы любой сложности

Как крепить стекло

Разные виды остекления различаются прежде всего по тому, каким образом фиксируются стеклопакеты.

1. Стоечно — ригельная система остекления фасадов представляет собой, как следует из название, системы стоек и ригелей, образующих внутренний несущий каркас. Материал каркаса — как правило, алюминий. Стеклопакет или одиночное стекло вставляется снаружи в ячейку фасада и фиксируется там прижимной планкой, которая, в свою очередь, маскируется декоративной накладкой пятисантиметровой ширины. Со стороны фасад видится как сплошной остекление, разделенное на прямоугольные или квадратные ячейки узкими полосками произвольного цвета. Накладки могут быть плоскими или выпуклыми. Стоечно-ригельные системы фасадного остекления — одни из самых дешевых и распространенных. Среди прочего, они довольно легко монтируются; замена фасадного остекления может быть при необходимости выполнена своими руками. Разумеется, для расположенных на значительной высоте стеклопакетов понадобится вышка.На фото — фасад со стоечно-ригельным остеклением
2. Полузакрытая стоечно-ригельная система — один из частных случаев предыдущего варианта. Вертикальные или горизонтальные прижимные планки подчеркиваются цветом или рельефом, в то время как планки, перпендикулярные им, заменяются уплотнением с помощью герметика. Такой принцип монтажа существенно затрудняет замену поврежденного стеклопакета в фасадном остеклении; однако, визуально фасад воспринимается как более цельный.На этом фасаде будут выделяться только горизонтальные швы между стеклопакетами
3. Структурное фасадное остекление выполняется без внешних прижимных элементов. На несущей раме стеклопакеты монтируются с минимальными зазорами (не более 30 миллиметров), после чего швы уплотняются герметиком. Цвет герметика, как правило, подбирается под цвет стекол. В результате структурное остекление фасадов создает однородную стеклянную стену без выделяющихся швов.Разумеется, оно выглядит весьма эффектно; однако стоит учитывать несколько тонкостей.
   1. Опорный каркас должен быть стальным. Полностью алюминиевые фасады со структурным остеклением могут применяться разве что в зданиях низкой этажности, поскольку не обладают достаточной жесткостью.
   2. Фасадное структурное остекление требует применения нестандартных стеклопакетов. Наружное стекло по размерам больше внутреннего.
   3. Традиционно используется закаленное внешнее стекло. Закалка повышает не только ударную прочность и способность противостоять эрозии песком и прочими абразивными частицами, но и несущую способность остекления.
   4. Для уплотнения швов и фиксации стекла применяется особо прочный и стойкий к ультрафиолету силиконовый герметик.

   Структурное остекление делает швы практически незаметными. Если герметик подобран в тон стеклам, фасад воспринимается как единая стеклянная стена.

4. Полуструктурное остекление представляет собой несколько модифицированный предыдущий тип: уплотненные герметиком швы заменены штапиками, которые надежно удерживают стеклопакеты в раме. И здесь применяется стальной опорный каркас, на котором могут крепиться алюминиевые профили для фиксации стеклопакетов. У полуструктурного остекления два достоинства на фоне структурного: здесь возможна установка открывающихся створок; кроме того, стеклопакеты могут монтироваться изнутри. Разумеется, это очень сильно упрощает ремонт поврежденного фасада.Стекло с обеих сторон зафиксировано штапиком. Его можно снять и снаружи, и изнутри.
5. Спайдерная система остекления фасадов подразумевает крепление стекла или стеклопакета на специальном нержавеющем коннекторе — спайдере (пауке). Название продиктовано внешним видом остекленного таким образом фасада. Каждый светопрозрачный пакет фасада имеет сквозные отверстия по углам, через которые, собственно, и проходит крепление спайдера. Крепление достаточно эластично, чтобы компенсировать тепловое расширение элементов фасада. Разумеется, и здесь используются закаленные стекла: ветровая нагрузка не распределяется по всему краю стекла или стеклопакета, а сосредоточена на его углах. Спайдерное остекление фасадов позволяет использовать в качестве несущих элементов колонны, ригели, торцы стен и перекрытий и даже тросовые системы, к которым фасад может быть подвешен без промежуточных опор.

Один из частных случаев спайдерного остекления: в качестве креплений для спайдеров использованы стеклянные стойки.
