Как правильно крепить внешнюю розетку

Классификация розеток по типу установки

Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:

Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.д.).

Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.

Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.

Особенности установки в панельном доме

Панельные дома имеют нюансы:

для электропроводки, монтируемой по открытому методу, не потребуется сверлить место для коробки;
в случае с закрытой электропроводкой потребуются штробы для проводников, при этом кабель прокладывается в гофре.

Использовать гофру обязательно. Она защищает проводник от разрыва, который может привести к замыканию и неработоспособности розеток и выключателей.

Коробку можно зафиксировать с помощью гипсового раствора. Когда он высохнет, продолжается процесс подключения электрической арматуры. Электророзетки – это обязательный атрибут в доме. По виду монтажа разделяются на накладные и внутренние. Выбор зависит от типа электропроводки. Способ подключения у них одинаков и не вызывает сложностей. Подключить розетку может даже обычный человек

Важно лишь соблюдать инструкцию по монтажу и требования безопасности при работе с проводами

Подготовка к установке

Перед началом работ по обустройству новой точки электропитания, вам необходимо все распланировать

Это касается покупки нового подрозетника (установочной коробки), хорошей розетки, также важно проверить, есть ли у вас необходимые инструменты

Как определить место, где будет производиться установка розетки? Вы должны учитывать такие особенности:

насколько часто вы будете пользоваться данной розеткой;
какие приборы планируется подключать;
будете ли вы делать ответвление кабеля от старой проводки или станете тянуть совершенно новую линию электроснабжения;
соблюдаются ли правила электробезопасности.

Также важно правильно отнестись к выбору новой розетки, которую вы планируете установить. Мы вам рекомендуем покупать выключатели и розетки только хорошо зарекомендовавших себя фирм

Есть ряд известных западных брендов, которые изготавливают надежные электроустановочные изделия. Если говорить об отличных вариантах нашего российского производства, то можно выделить продукцию фирмы LK Studio.

В серии LK60 представлены розетки и выключатели прекрасного качества, которые способны работать долгое время даже на нагрузках, близких к номинальным. При этом к выбору материалов и комплектующих для изготовления своих изделий данная компания относится очень серьезно.

Инструкция по безопасности

Соединение проводов пайкой

Решив подсоединить строенный модуль, руководствуйтесь требованиями безопасности:

Выключите электричество и разорвите цепь.
Используйте приборы, инструменты с каучуковой или пластиковой изоляцией на ручках.
Соединяйте провода спайкой.
Проверяйте изоляцию кабеля, при необходимости поместите его в пластиковую трубку.
Обрежьте длинную жилу или скрутите ее в кольцо, спрятав в стене.
Нарастите короткий провод, скрыв контакты.
Для предотвращения короткого замыкания проверьте соответствие розетки и провода мощности и силе тока в цепи.

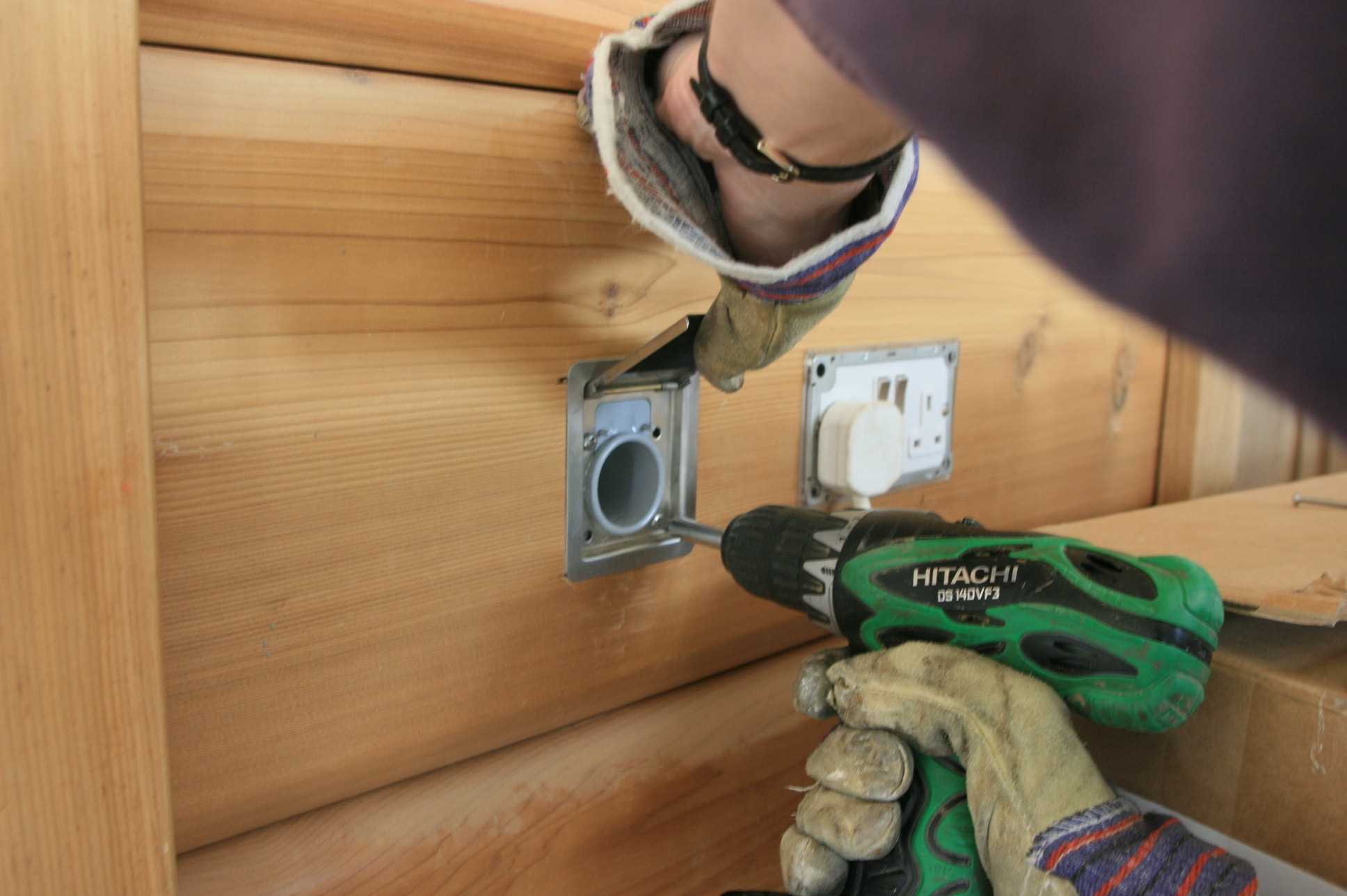

Монтаж тройного модуля в деревянном доме производите только в металлическом подрозетнике.
Модуль у двери располагайте так, чтобы выключатель был ближе к проему, чем розетка.

Соблюдение техники безопасности поможет качественно выполнить монтажные работы.

Виды наружных розеток

Принято выделять следующие группы:

стандартные розетки наружные одинарные,
стандартные розетки наружные двойные,
стандартные наружные розетки с защитой,
декоративные наружные розетки.

Все они бывают как с заземлением, так и без него. По факту, заземление необходимо только в двух случаях:

если наружная розетка монтируется в металлическом гараже,
если монтируется декоративная наружная розетка.

Далее подробно рассмотрим каждый из видов:

Стандартные наружные розетки представляют собой пластиковый контейнер в который вмонтированы корпус, контакты и пластины обжима штепселя. Так как механизм розетки имеет стандартную высоту в 5-7 см и ширину 4-5 см, итоговые размеры наружной розетки, с учетом защитной гарды под вилку электроприбора, составляют от 10 до 15 сантиметров в высоту и около 10 см в ширину. Обычно имеют форму параллелепипеда.
Двойные наружные розетки отличаются от одинарных только наличием нескольких разъемов под штепсель.
Розетки с защитой бывают как одинарные, так и двойные. Основная отличительная черта – наличие закрывашки, которая препятствует свободному доступу к разъему. Используют их либо на садовом участке, чтобы насекомые не залазили, либо для защиты здоровья маленьких детей.

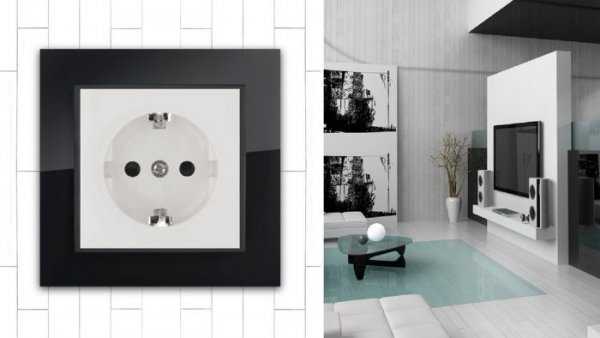

Декоративные наружные розетки появились сравнительно недавно. Их главное достоинство – высота, всего 1,5-2 см, что аналогично внутренним розеткам. Из-за особенностей устройства такие приспособления пригодны для монтажа в жилых помещениях. Разнообразие расцветок и форм вкупе с простотой монтажа делает их серьезными конкурентами внутренним розеткам. Но это только на первый взгляд. Крепление по средствам двухсторонней клеящей основы или даже болтами к стене не является надежным. Клей и дюбеля достаточно устойчивы к постоянным нагрузкам, но резкие усилия по высовыванию вилки из розетки, расшатывают конструкцию и приводят к тому, что розетка отваливается. Поэтому лучше не экспериментировать и устанавливать наружные розетки в соответствующих местах.

Срок службы розетки во многом зависит от ее качества

Поэтому при выборе лучше обратить внимание на проверенные фирмы. В их числе:

Simon, Испания,
Jung, Германия,
Gira, Германия.

При выборе наружной розетки необходимо учитывать следующие характеристики:

Степень защиты оболочки от проникновения внутрь розетки воды и внешних твердых элементов. Маркировка степени защиты отображается на самой розетке двумя цифрами. Первая цифра отображает степень защиты от проникновения внешних предметов и ранжируется от ноля до шести. Где шесть — максимальный уровень защиты. Вторая цифра отображает степень защиты от воды, и ранжируется от нуля до девяти. Где девять обозначает полную водонепроницаемость под давлением.
Показатели номинального тока и номинального напряжения.
Материал основы корпуса наружной розетки. Желательно приобретать розетки белого или бежевого цвета, что говорит об использовании полноцветного пластика без красителя.

Какие могут быть ошибки при монтаже розеток

Чтобы понимать, как закрепить выпадающую розетку, надо в первую очередь обратить внимание, болтается она сама по себе или вместе с подрозетником. Это две разные неисправности и устранять их надо каждую своим способом. Правильно установленная розетка монтируется по определенной технологии и если один из шагов сделать неправильно или взять неподходящие материалы, то вскоре может оказаться, что работу надо переделывать

Правильно установленная розетка монтируется по определенной технологии и если один из шагов сделать неправильно или взять неподходящие материалы, то вскоре может оказаться, что работу надо переделывать.

Ошибки могут быть на следующих этапах монтажа:

В стене высверливается отверстие, которое должно быть чуть больше внешнего диаметра подрозетника – для того, чтобы между ними можно было натолкать замазки или цемента. Бывают случаи, когда подрозетник заходит в стену вплотную и создавалось впечатление, что он там засел намертво. Дальше производился окончательный монтаж, но через некоторое время вся конструкция вылетала из стены, потому что все сцепление держалось на нескольких точках.
Внутренняя поверхность отверстия покрывается замазкой и в него вставляется подрозетник. Если замазки мало, она уложена не по всей площади соприкосновения или просто приготовлен плохой раствор, то крепление раскрошится.

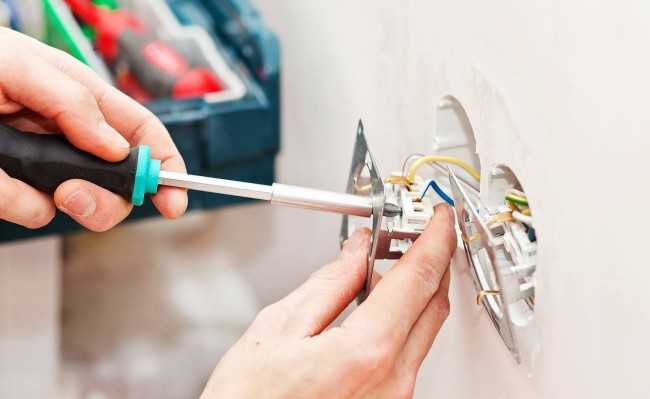

Монтаж внутренностей розетки. Эта конструкция держится внутри за счет раздвижных усиков, которые отжимаются болтами. Соответственно, если плохо закручены болты или крепления скользят по внутренней поверхности подрозетника, то вся розетка вскоре начнет болтаться и вывалится наружу.
Установка наружной, видимой части розетки. Чаще всего этот этап монтажа никак не может повлиять на ее выпадение в будущем, но иногда бывает, что внутренняя часть установлена не заподлицо к стене, а немного глубже. В таком случае, при закручивании крепежных болтов внутренняя часть сдвинется в подрозетнике или сместит его самого.

Пример правильной установки подрозетников в этом видео:

А вот здесь смотрим как установить розетки в подрозетник:

Когда выпадает внутренняя розетка из стены, основная тому причина видна сразу – выпадающий подрозетник или плохое зацепление крепежных усиков. В обоих случаях есть свои нюансы, которые надо учитывать при устранении неисправности.

Правила подключения

Занимаясь самостоятельным подключением розеток уличного типа к сети электропитания, необходимо придерживаться следующих правил:

правильно выбрать место размещения устройства;
выбор оптимального варианта проведения, заземления и подключения кабеля.

Все эти действия необходимо совершать с обязательным учетом параметров проводки в доме.
Процесс установки данного типа изделий (врезная модель) своими руками имеет следующий вид:

вначале делаем входное отверстие. Для этого можно использовать дрель и специальные насадки;
далее размещаем проводку максимально близко к внутренней розетке;
затем закрепляем на выходном пространстве коробку-подрозетник с защитными зажимам для прибора;
далее закрепляем в коробке систему предохранения от атмосферного давления;
после этого прокладываем к месту подключения провода. Для этого используется проход защитного отключения (при необходимости).

Монтаж розетки своими руками

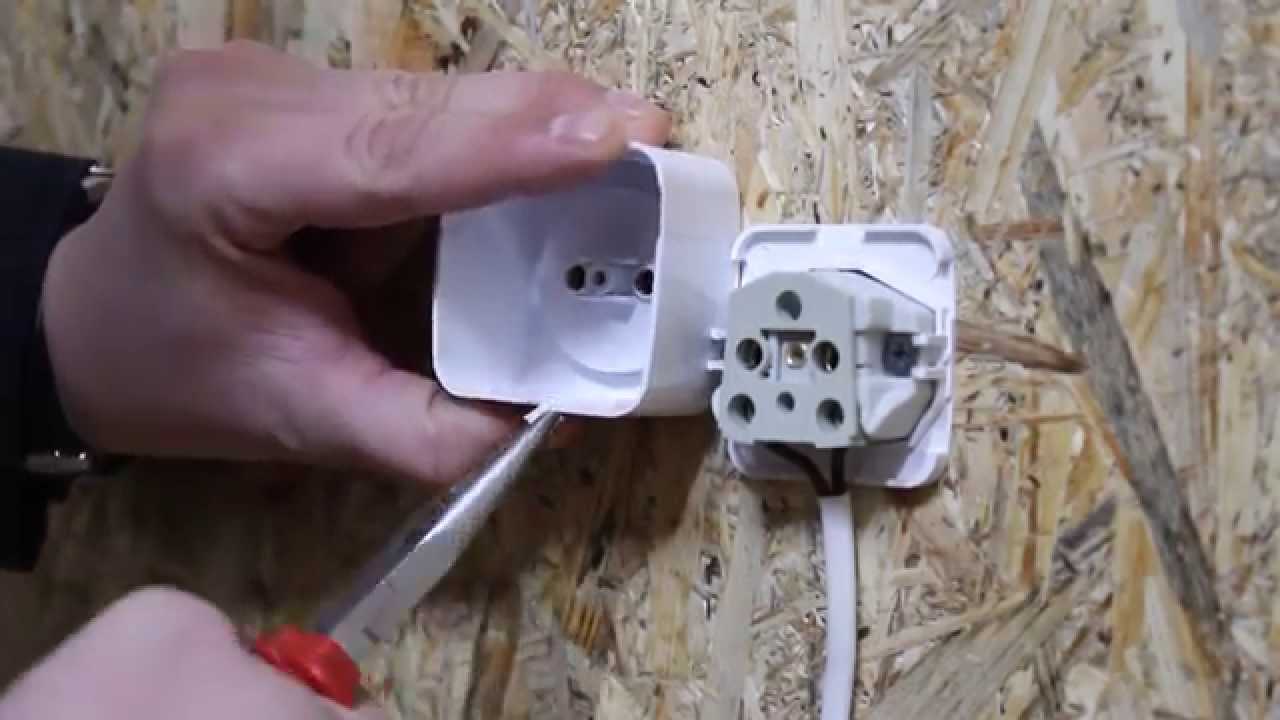

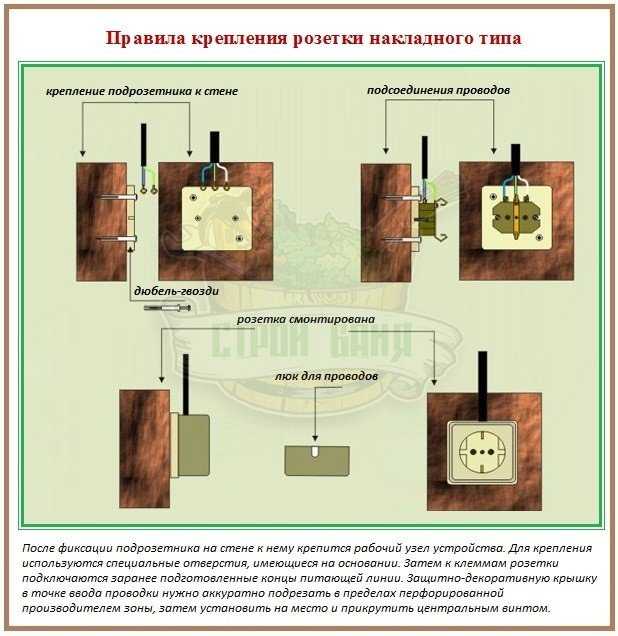

Накладные модели установить намного проще. Здесь нужно только прикрепить их крепежными элементами к стене в нужном месте.
Все манипуляции с проводами нужно проводить по требованиям уличной проводки. Это позволит надежно защитить проводку от влаги и грязи. Кабель должен быть хорошо защищен. Поэтому для его защиты можно использовать оболочку из полимера или ПВХ-пластика. При этом все действия по организации проводки для врезных и накладных моделей проводятся по одной схеме.

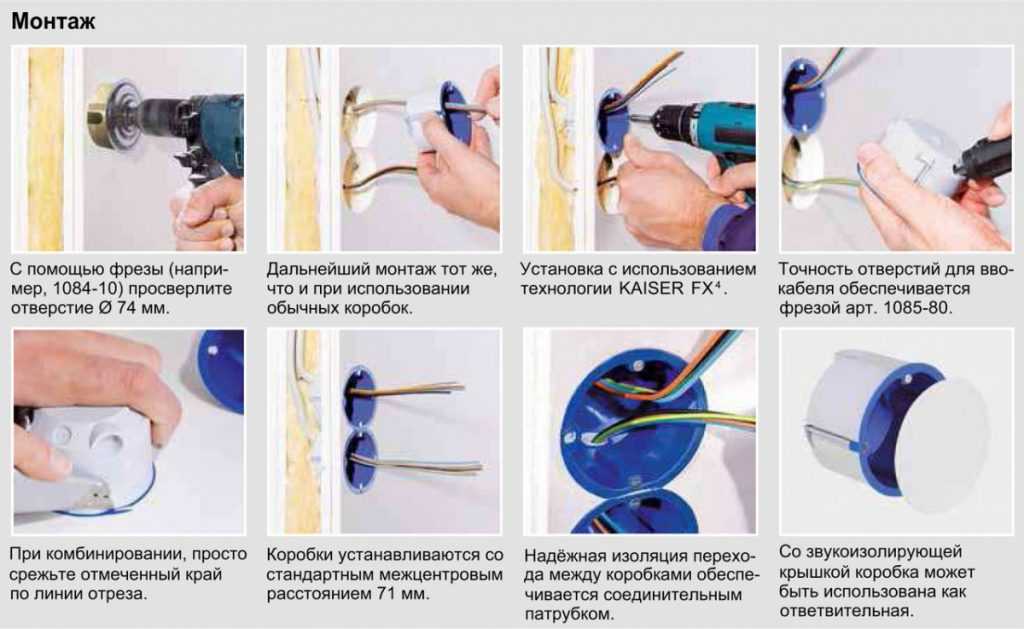

Розетки в гипсокартоне

Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:

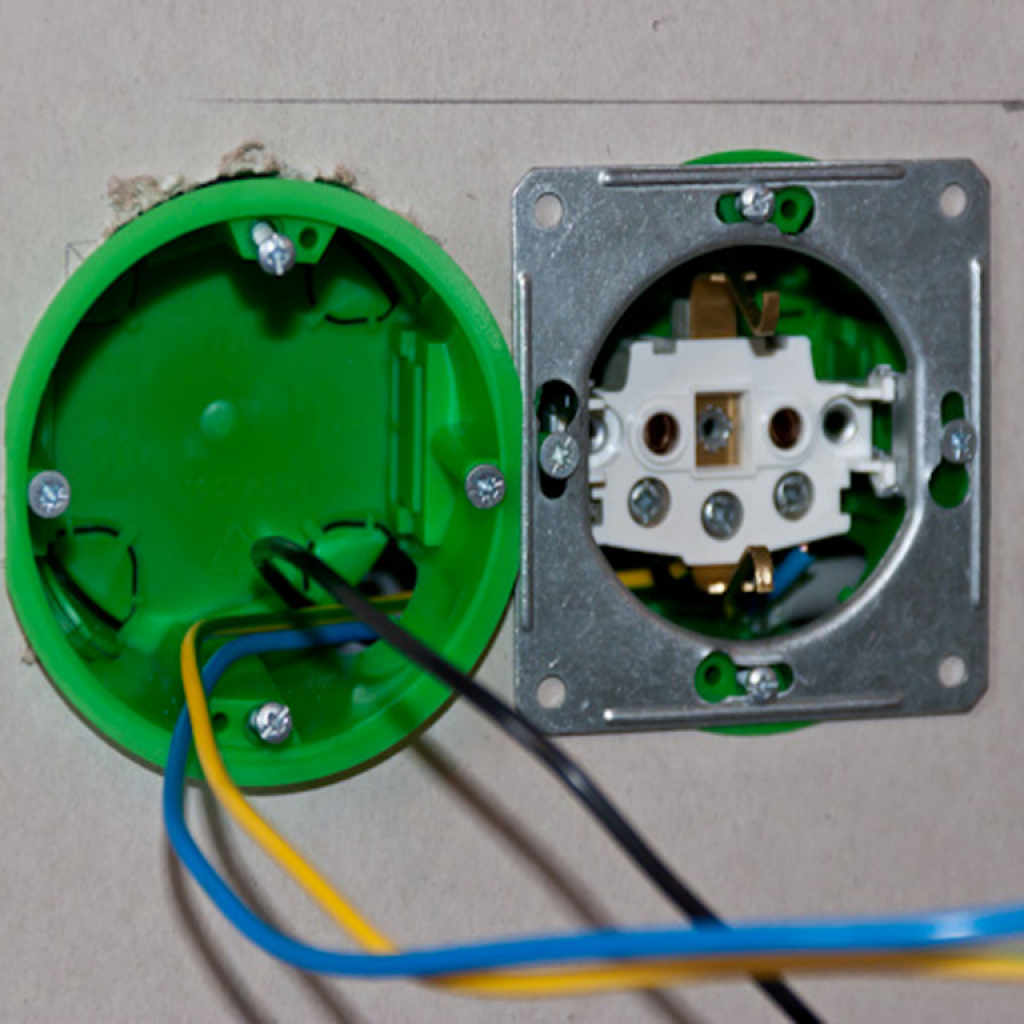

Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.

Если протянуть проволоку между профилями не получается, то применяется более радикальное средство – откручивается лист гипсокартона, протягивается провод и прикручивается назад. Остается зашпаклевать разрушенные стыки и установить розетку. В некоторых случаях вместо того, чтобы откручивать целый лист, в гипсокартоне просто вырезают нужной формы отверстие (предварительно открутив крепежные шурупы), которое потом ставится на место и зашпаклевывается.

Установка выключателей

Рассмотрим установку наиболее распространённого клавишного выключателя. Выключатель состоит из:

Корпуса с рабочим механизмом. Материал корпуса изготавливается из негорючих материалов – металла и особого пластика. В корпус вмонтированы контакты для подключения прибора к сети и механизм включения – выключения.
Клавиши (клавишей) включения – выключения. Изготавливается из негорючего декоративного пластика, реже – специально обработанного дерева.
Внешней декоративной рамки. Рамка, как правило, изготавливается из того же материала, что и клавиши.

Выключатель устанавливается аналогично розетке. Процесс зависит от типа монтажа. Корпус выключателя открытой установки прикручивается непосредственно к стене. Корпус выключателя скрытой установки монтируется в заранее установленный подрозетник.

Любой выключатель – это, по сути, устройство замыкания – размыкания электрической цепи. Выключатель монтируется в провод фазы и во включенном положении передаёт электрический ток на источник света.

Традиционно принято, что положение, когда клавиша выключателя нажата снизу – это положение «ВЫКЛЮЧЕНО», а, когда клавиша нажата сверху – это положение «ВКЛЮЧЕНО». Установку выключателя выполняют соответственно с этим условием.

Самый простой вариант – установка одноклавишного выключателя. В этом случае к выключателю подходит лишь два провода: провод фазы и провод, идущий на прибор освещения.

Установка одноклавишного выключателя

Разбирают выключатель на клавишу, лицевую панель и корпус с рабочим механизмом.
Зачищают контакты.
С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
Если имеются контактные винты, ослабляют их.
Устанавливают контакты проводов в рабочий механизм и фиксируют их, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.Установка контактов при помощи клем
Закрепляют корпус к стене или в подрозетник.
Закрепляют лицевую панель.
Устанавливают клавишу.

Схема подключения одноклавишного выключателя при этом выглядит так:

Схема подключения одноклавишного выключателя

Установка одноклавишного выключателя + схема

Установка накладного выключателя

Если требуется подключение нескольких источников света или простейшее регулирование количества зажигаемых лампочек на одной люстре, то применяют двухклавишный или трехклавишный выключатель. Разница в том, что к нему подходит не два, а три или четыре провода: один из них фаза, а другие – передающие напряжение на прибор

В многоклавишном переключателе важно правильно определить, какой именно провод является фазой (приходящий провод). Это делается с помощью индикатора или тестера. В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой

В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой.

Установка двухклавишного выключателя

Разбирают выключатель на клавиши, лицевую панель и корпус с рабочим механизмом.
Зачищают контакты.
С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
Если имеются контактные винты, ослабляют их.
Устанавливают фазный контакт проводов во входящее отверстие рабочего механизма и фиксируют его, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.
Устанавливают контакты исходящих (передающих) проводов в соответствующие контактные гнёзда рабочего механизма, фиксируют их болтами или клемами.
Закрепляют корпус к стене или в подрозетник.
Закрепляют лицевую панель.
Устанавливают клавиши.

Схема подключения двухклавишного выключателя при этом выглядит так:

Схема подключения двухклавишного выключателя

Установка выключателей других типов не сильно отличается от монтажа клавишного выключателя. Главная задача — правильно определить, куда подсоединять фазный провод и качественно закрепить выключатель на месте.

Установка двухклавишного выключателя + схема

Подготовка к установке розетки

Существует две основные схемы прокладки электрокоммуникаций – открытый, выполненный по поверхности стены и скрытый – когда вся электропроводка расположена под поверхностью штукатурки или обшивки стены.В зависимости от этого различаются и этапы установки розеток.

В первом случае монтаж их не требует трудоемкой подготовки ниши в стене, в которой будет располагаться подрозетник и сама розетка.

Розетки (выключатели) наружного расположения

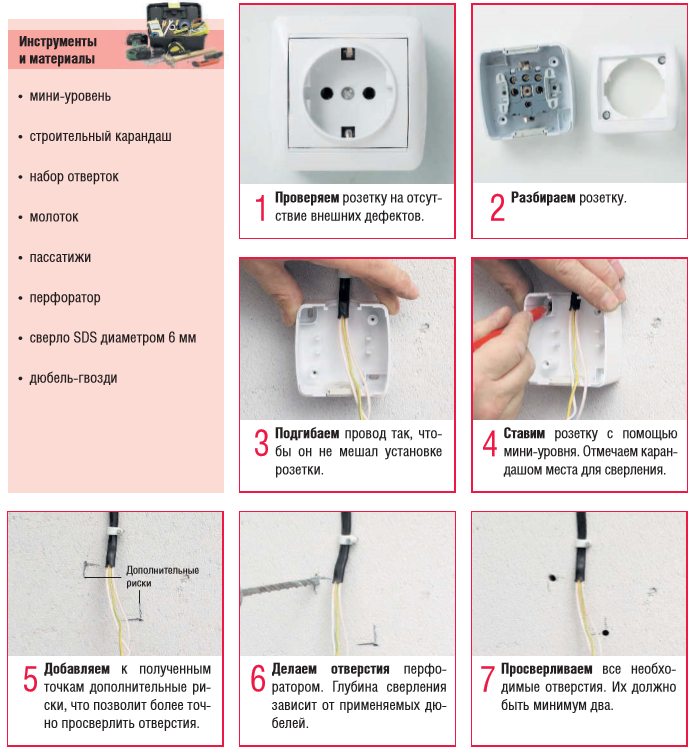

На стене, в месте расположения розетки, с помощью дюбелей (гвоздей, шурупов) закрепляется деревянная прямоугольная или круглая колодка (фанерная толщиной 10 мм) по размерам на 20-30 мм. превышающая размер розетки (выключателя).

Для наружного монтажа пригодны исключительно розетки и выключатели для наружной установки.

Пред установкой снимается декоративная пластмассовая коробка и на ней, в месте ввода электрического шнура, с помощью плоскогубцев или круглого напильника выламывается пластмассовая заглушка.

Клемник с помощью саморезов или шурупов прикручивается к деревянной (фанерной) колодке. После этого производится присоединение концов электрической проводки.

Провода предварительно защищается с помощью съемника изоляции или выдвижным строительным ножом со сменными лезвиями – в случае отсутствия съемника.

Провода обжимаются вокруг клемника таким образом, чтобы беспрепятственно пройти сквозь отверстие в крышке на месте выломанной заглушки.
После этого крышка розетки прикручивается поверх клемника.

Монтаж розеток (выключателей) скрытого расположения

Если розетка (выключатель) устанавливаются в стандартное гнездо, имеющееся в кирпичной (железобетонной) стене, то установка не представляет сложности.

Из ниши вытаскивают концы проводов и отгибают их кверху. Металлический или пластмассовый подрозетник ориентируют таким образом, чтобы одна из заглушек для ввода проводов располагалась напротив выхода проводов. С помощью строительного ножа или плоской отвертки удаляется одна из заглушек.

Сквозь отверстие пропускают концы проводов.

Подрозетник фиксируется в нише с помощью быстротвердеющего гипсового раствора или строительной мастики.

После надежной фиксации производят шпаклевку щелей между подрозетником и отверстием ниши. Чтобы раствор не попал в подрозетник его, на время работы, можно заполнить скомканной газетой или заклеить скотчем.

После высыхания шпатлевки поверхность стены шлифуется абразивной сеточкой, натянутой на шлифовальную колодку.

Необходимо заглубить подрозетник таким образом, чтобы он не выступал над плоскостью стены. Иначе между крышкой розетки и стеной образуется щель.

После выполнения этого этапа к проводам прикрепляется клемник или клавиша выключателя. Избыток проводов утапливается в полость подрозетника. Клемник или клавиша закрепляются в подрозетнике с помощью раздвижных лапок, расположенных по бокам клемника или с помощью входящих в комплект розетки шурупов.

В последнюю очередь монтируется крышка розетки (выключателя). Уровнем проверяется горизонтальность верхнего края крышки. При необходимости корректируется легким поворотом. После чего затягивается крепежный винт.

Инструменты

Какие требуется использовать инструменты для того, чтобы начать установку розетки с самого начала, т.е. с создания отверстия в стене и прокладке токоведущего провода к нему. У вас должны быть при себе:

обычная линейка или монтажный метр;
строительный уровень и маркер, можно обычный карандаш;
дрель, а также специальная насадка на нее;
перфоратор, с помощью него может потребоваться проделать канал для прокладки кабеля в бетонной или кирпичной стене;
электролобзик или обычный лобзик, а также пила с небольшой высотой зубца, они позволят сделать каналы и подвести кабель к розетке в стене из гипсокартона;
острый нож или кусачки, а также пассатижи;
отвертка крестообразная;
прибор для определения фазы или отвертка с индикатором.

Также стоит подробней остановиться на материалах, которые вы должны купить до того, как решите сделать установку.

Защита от влаги – важный параметр выбора

Отдельно стоит рассмотреть влагозащитные свойства изделий, так как они вынуждены будут работать в явно неблагоприятных для себя условиях. Если влагозащищнность будет ниже, чем требуется по ее предназначению (например, IP65), то существует риск появления короткого замыкания из-за проникновения внутрь корпуса уличной розетки влаги или грязи. А это несет угрозу жизни и безопасности людей.

Уличная розетка в электрощитке

Класс влагозащищенности (например, IP65 и ниже) для уличных выключателей и розеток определяется международной электротехнической комиссии. Но здесь необходимо понимать, что такое устройство может быть установлено на улице в разных местах:

в электрощитке. В этом месте устройство будет иметь дополнительную защиту в виде крышки электрощитка. Поэтому здесь нет необходимости покупать розетки с высоким классом влагозащищенности (IP65). Здесь вполне достаточно будет достаточно степени защиты от влаги и пыли на уровне IP44;
непосредственно на стене дома. Здесь, чтобы устройство точно могло эффективно противостоять грязи и влаге класс влагозащищенности должен быть уже выше – порядка IP54/55, а то все IP65.

На сегодняшний день наибольшей популярностью пользуются модели уличных розеток со степенью влагозщащищенности IP65. Чтобы понимать, что означают эти буквы и цифры, приведем расшифровку степени защиты устройств наружного применения от влаги и пыли:

аббревиатура IP расшифровывается International Protection, что в переводе с английского означает международная защита;
первая цифра маркировки обозначает уровень защиты прибора от пыли;
вторая цифра обозначает уровень защиты прибора от влаги.

Как правило, все модели уличных розеток имеют достаточно высокий класс влагозащищенности. Здесь выбор необходимо делать только в пользу большего или меньшего значения. Причем необходимо помнить, что чем выше будет влагозащищенность, тем дороже обойдется устройство. Поэтому, если нет большой потребности в защите розетки от влаги (например, она установлена в электрощитке), то можно сэкономить и приобрести менее защищённую модель.

Уличная розетка — разновидности

Для установки на улице, такие элементы электрической арматуры имеют специальную крышку, которая препятствует попаданию влаги внутрь изделия. Изготовленный из материалов повышенной прочности элемент электроарматуры, может успешно эксплуатироваться при низких температурах или во время летнего зноя. Прямое попадание солнечных лучей на корпус изделия, также не снижает его эксплуатационного ресурса.

Кроме перечисленных достоинств таких изделий, существуют модели, которые имеют дополнительные функции и элементы защиты. Чтобы точно определить, какую розетку для улицы выбрать, необходимо знать о существующих на сегодняшний день моделях этих устройств.
Уличные изделия, прежде всего, различаются по степени защищённости от воздействия влаги. Среди подобных моделей наиболее распространёнными, являются:

Розетка влагозащищённая ip44 — это изделие надёжно защищено от прямого попадания брызг воды, благодаря защитной шторке, которая прикрывает электрические контакты. Несмотря на достаточно хорошую изоляцию, такое изделие не рекомендуется устанавливать слишком низко, чтобы минимизировать воздействие негативных факторов. Розетка IP44, является самой распространённой и недорогой моделью, которую устанавливают на улице.
Розетка влагозащищённая ip55 — этот элемент электротехнической арматуры имеет более высокую степень защиты, чем модель ip44, но её не рекомендуется устанавливать на уровне снега, иначе при длительном воздействии неблагоприятных факторов, изделие может выйти из строя.
Розетки и выключатели IP55, имеют надёжную защиту не только от попадания брызг, но и отлично защищают электрические контакты от прямых струй воды.
Розетка влагозащищённая ip66 — это изделие имеет максимально возможную степень защиты от влаги, поэтому такие элементы электротехнической арматуры, можно устанавливать на улице на различной высоте, не опасаясь попадание снега внутрь.
Следует отметить, что такие устройства имеют не только высокую степень защиты от попадания влаги, но и достаточно высокую стоимость, поэтому приобретать и устанавливать такой элемент электротехнической арматуры, следует только в том случае, если имеется в этом необходимость.

Таким образом определить влагозащищённость устройства не представляет большой сложности. Чем выше «айпи» тем более защищена розетка от неблагоприятных факторов окружающей среды.

В настоящее время существует ещё несколько редко применяемых стандартов, таких как розетка IP65 и розетка IP67, область применения таких изделий крайне специфична и в частном домостроении такие изделия, практически, не используются.

Кроме отличий по степени защищённости от попадания влаги, уличные изделия могут быть следующих разновидностей:

Розетка двойная влагозащищённая — такие элементы электротехнической арматуры представляют собой объединённые в одном корпусе две розетки.
Двойные изделия могут быть с различным значением «ip», розетка имеющая большую защиту от попадания влаги имеет и большее значение этого показателя.
Розетка с подсветкой — такие устройства, установленные на улице, позволяют легко их обнаружить при отсутствии искусственного освещения. Такие приборы, обычно, выпускаются со степенью влагозащищённости ip44, но при правильной установке, такое устройство отлично справляется со своей функцией даже в неблагоприятных условиях окружающей среды.
Уличная розетка, в которой установлен осветительный элемент, может эксплуатироваться как при отрицательной температуре воздуха, так в летнее время с температурой воздуха до +50 градусов.

Вне зависимости от модели электротехнического изделия устанавливаемого на улице, подключать к ней электрические приборы разрешается только такой мощности, на которую рассчитан этот элемент арматуры, в противном случае возможен перегрев, который может привести к выходу устройства из строя.
