О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства

Критерии выбора системы

Основной критерий, на который надо обращать внимание при выборе системы водостока – размер и тип участка. Водоотвод открытого или поверхностного типа обязателен к установке в местах, где наблюдается высокое среднегодовое значение уровня осадков, чтобы воде после регулярных проливных дождей было куда уходить

То же касается климатических зон, где зимой выпадает много снега: талые воды по весне могутт наполнить почву избыточной влагой и подтопить подвальные помещения

Водоотвод открытого или поверхностного типа обязателен к установке в местах, где наблюдается высокое среднегодовое значение уровня осадков, чтобы воде после регулярных проливных дождей было куда уходить. То же касается климатических зон, где зимой выпадает много снега: талые воды по весне могутт наполнить почву избыточной влагой и подтопить подвальные помещения.

Виды систем водоотвода

Дренаж вокруг дома

Существует два основных принципа водоотведения на участке: закрытий (глубинный дренаж) и поверхностный водоотвод.

Дренаж закрытого типа характеризуется тем, что все системы, при помощи которых вода выводится с участка, находятся не на поверхности, а заложены под верхним слоем грунта. Такой способ отведения стоков подойдет для участков, которые располагаются в зоне близкого нахождения грунтовых вод к поверхности.

Вторая разновидность водоотводов для загородного участка – поверхностная. Она выполняет функцию избавления от воды, которая попадает снаружи: дождь, снег, наводнение, подтек луж с другого участка, если он находится выше. В свою очередь, поверхностный водоотвод может быть двух типов: линейный и точечный.

Линейный тип отведения воды работает по принципу накопления ее при помощи продолговатых желобов, которые устанавливаются по всему участку. Они ставятся так, чтобы вода под действием силы притяжения стекалась в водоотводные канализационные воронки.

Точечный тип поверхностного водоотвода помогает избавиться от воды с крыш домов или других поверхностей, расположенных выше уровня земли. Конструкция состоит из системы вертикальных и горизонтальных труб с дождеприемниками.

Особенности дренажа на проблемных участках

Существуют ситуации, когда при устройстве дренажной системы необходимо выполнить дополнительные работы. Это связано с особенностью грунта, глубиной залегания подземных вод и степенью наклона участка. Все эти обстоятельства нужно учесть перед тем, как приступить к работе по водоотводу.

Если вода на участке после снежной зимы или обильных дождей долго не уходит, то надо обязательно проверить на каком уровне залегают грунтовые воды. Самый простой способ – пробурить пробную скважину. Для этого берут садовый бур с удлинителем и формируют несколько отверстий в грунте (в разных местах участка, потому что водоносный пласт залегает неравномерно) на глубину от одного до двух метров.

Если через 1-2 дня скважины наполнятся водой, то это будет свидетельствовать о высоком уровне грунтовых вод. В этом случае дренажная система должна иметь обширные разветвления. Большое количество воды не всегда быстро может уйти самотеком в приемник, поэтому иногда приходится дополнительно устанавливать насосное оборудование.

Для отвода воды на участках, расположенных с уклоном, совмещают два типа дренажа – открытый и закрытый. Это необходимое условие для сохранения верхнего плодородного слоя, который может быть размыт стекающей по грунту водой. Колодец для сбора воды располагают в самой низкой точке местности.

Традиционной схемой дренажной конструкции для участка с уклоном считается «елочка». Если территория очень большая, то целесообразно дополнить систему водоотвода поперечной траншеей. Вода из нее должна уходить непосредственно в нижний колодец.

Вода надолго задерживается на глинистых почвах, это мешает нормальному росту и плодоношению растений. Корни загнивают от обильной влаги и рост садово-огородных культур прекращается. На таком грунте используют комбинированный дренаж – глубинный и поверхностный метод. Перед тем как засыпать траншеи первым слоем песка или щебенки обязательно взрыхляют глинистое дно.

Торфяной грунт характеризуется высоким уровнем залегания подземных вод. Весной на участке долго не высыхают лужи. Установление дренажной системы считается обязательным условием для проживания на таком участке, дает возможность вырастить урожай и красиво оформить ландшафт. Перфорированные трубы располагаются в продольном и поперечном направлении, глубина траншей для торфяных грунтов составляет 40-50 см.

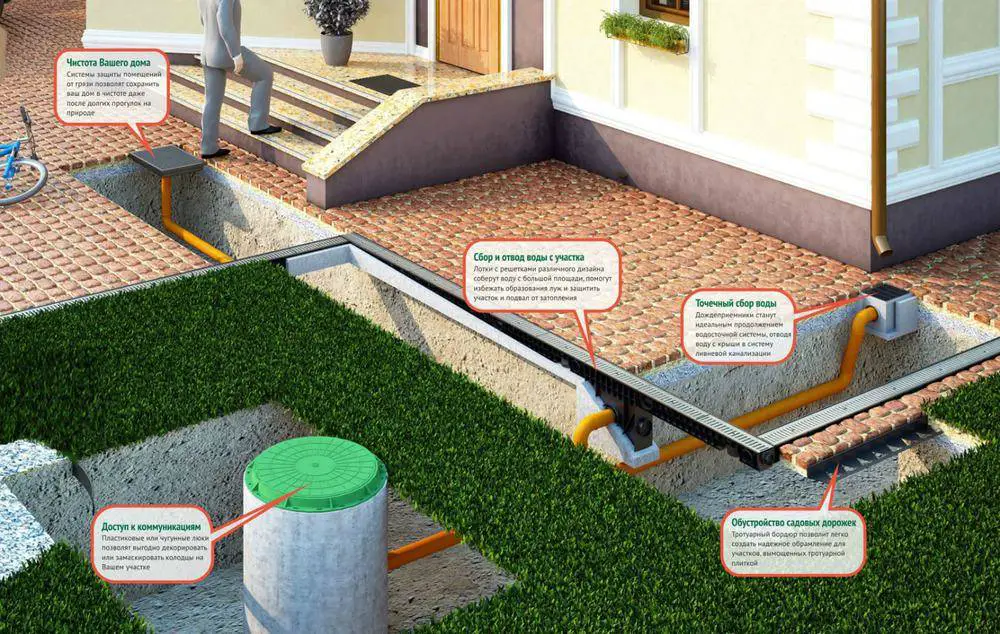

Поверхностная система водоотведения. Поверхностный линейный водоотвод

• Вы сэкономите на ремонте дома
• Дорожки прослужат намного дольше
• Срок эксплуатации дома также увеличится

Поверхностный водоотвод делится на два вида:

• Линейный водоотвод;
• Точечное водоотведение.

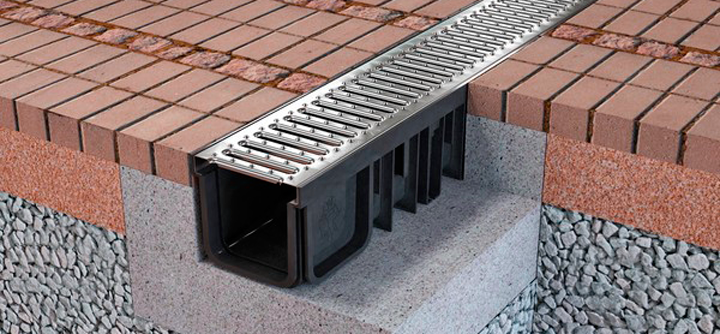

Линейный дренаж способен отводить воду на участке большой протяженность. Представлен он большой траншеей, которая сверху накрыта решетками. Благодаря большой площади траншеи линейную дренажную систему можно с легкость объединить вместе с кровельным водоотводом, благодаря чему сэкономить деньги на подведении дополнительных труб.

Делают линейные траншеи либо из бетона, посредством заливки, либо же покупают уже готовые желоба из пластмассы, которые обычно продаются с решетками, что облегчит процесс монтажа и существенно сократит его время. Линейное водоотведение можно устанавливать не только на участках с большой площадью: иногда из-за удобства его устанавливают и на небольших участках.

• Прокладывается небольшое количество скрытых труб, за счет чего засоры практически не возникают.
• Возможность отведения больших объемов воды с большой площади за короткий промежуток времени.
• Легкость в монтаже.
• Невысокая стоимость из-за ненадобности проведения большого количества труб.
• Система может иметь необходимую для отведения вод длину.

В последнее время для изготовления линейных лотков очень часто стали использовать такой материал, как полимербетон, в состав которого входит кварц. Полимербетон обладает огромным количеством положительных качеств, среди которых наиболее главными являются:

• Высокая прочность, превосходящая прочность обычного бетона в несколько раз.
• Не пропускает воду.
• Устойчив к воздействию сильных морозов и резким перепадам температур.
• Обладает высокой ударопрочностью. В отличие от обычного бетона не трескается, на нем не появляются сколы из-за незначительного воздействия.
• Минимальный срок службы полимербетона — 30 лет.
• Имеет достаточно гладкую поверхность: вода стекает быстрее, мусор не скапливается, а утекает в канализационный колодец.
• Монтаж занимает около суток.
• Трубы из полимербетона имеют возможность «объединяться», то есть их можно устанавливать под разными углами.

Также достаточно популярны и пластмассовые желоба и каналы. Среди их преимуществ можно отметить следующие:

• Имеют высокую морозостойкость.
• Отмечается хорошая ударопрочность.
• Не подвержен влиянию ультрафиолетовых лучей и агрессивной окружающей среды благодаря добавлению в состав особых веществ.
• Имеют небольшой вес, за счет чего их легко перевозить и устанавливать.
• На поверхности желобов не образуется ил и вода стекает очень быстро за счет гладкости поверхности.
• При установке достаточно легко можно изменить длину желоба или канала, так как пластик достаточно просо порезать обычной ножовкой.
• Трубы легко соединяются друг с другом.

В последнее время специалисты не рекомендуют устанавливать желоба и каналы из бетона, потому что бетон достаточно прихотливый строительный материал. Среди его недостатков можно выделить:

• Большой вес.
• Низкую ударопрочность (при малейшем ударе от бетонного желоба может отколоться кусочек).
• Подвержен перепадам температур: при больших перепадах трескается.
• Не морозоустойчив, что очень плохо сказывается в наших климатических условиях. При сильных морозах бетон начинает трескаться и появляются сколы.
• Вода плохо стекает из-за высокого трения его поверхности, иловые отложения скапливаются на поверхности.

Глубинная дренажная система

Если уровень грунтовые воды на участке стоят высоко, а в доме есть подвал или подземный гараж, то придется устанавливать глубинную дренажную систему.

Признаками того, что она необходима, можно считать:

— Повышенную влажность в подвале; — Подтапливание подвала; — Быстрое наполнение септика (выгребной ямы).

Оборудовать подземную дренажную систему фундамента целесообразно во время строительства дома. Это обойдется гораздо дешевле, чем отвод влаги от готового основания, построенного без учета реального уровня грунтовых вод.

Вода отводится сразу в ливневую или смешанную канализацию (самотёком – при уклоне участка не < 5 мм на погонный метр длины трубы) или вначале перенаправляется в дождеприемники либо в коллекторный колодец, откуда выкачивается насосом.

Уклон может быть как естественным, та и искусственным – к примеру за счёт применения специальных бетонных труб-каналов со внутренним уклоном или разноуровневых ступенчатых желобов.

В коллектор можно отвести и воды, собранные поверхностным водоотводом, а оттуда они попадут в коммунальную ливневую канализацию или впитаются в почву (через дренажное поле – слой щебня).

Обустройство простой дренажной системы

Дренажная траншея вокруг дома (кольцевой дренаж)

Наиболее простой способ, позволяющий сделать отвод воды и нейтрализовать воздействия грунтовой влаги на цокольный этаж и фундамент – это устройство достаточно широкого водоотводного желоба по периметру здания на расстоянии полтора-два метра от него. Ее глубина должна быть ниже уровня фундамента, его дну придают уклон и заливают его цементным раствором.

Дренажная канава эффективно отводит влагу от основания дома, но в нее не должна стекать вода из водосточных труб.

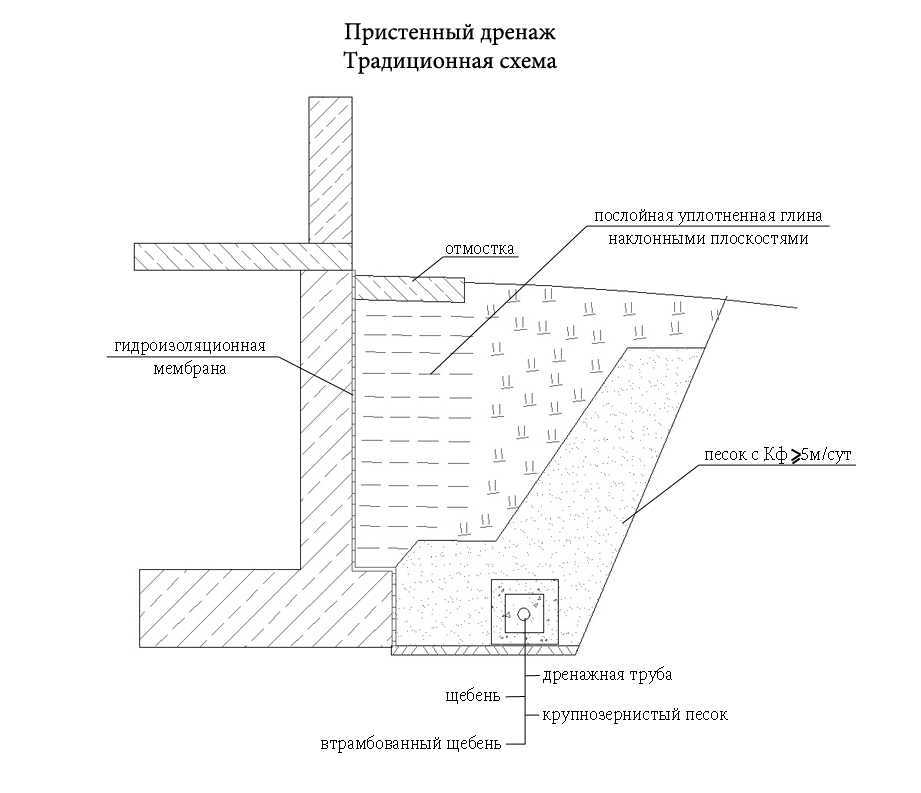

Закрытый пристенный дренаж

Назначение этой системы дренирования почвы – удалять грунтовую, дождевую или талую воду от фундамента и не давать грунтовым водам подниматься во время таяния снега или сильных дождей. Он представляет собой замкнутый контур из дырчатых (перфорированных) труб или желобов выпуклой стороной вверх, уложенных на глубине от одного до полутора метров.

В отличие от кольцевого, трубы пристенного дренажа укладывают выше уровня основания фундамента. Траншею вымащивают битым кирпичом или крупным щебнем нескольких фракций, дрены также засыпают щебнем и вместе с ним заворачивают в фильтрующий материал – например геотекстиль или стеклоткань. Фильтр не даёт отверстиям дрен забиться илом, а сверху траншея перекрывают решетками и засыпают грунтом.

На углах здания устанавливаются «поворотные колодцы» – они задают направление отводимой воде. Колодцы изготовлены их ПВХ, их диаметр – менее полуметра, а высота – от одного до трех метров.

Канава с трубами должна иметь крен вниз по склону (и в сторону от здания) и выводить водные потоки ниже уровня подвального пола. Подобная дренажная траншея оттягивает на себя, вбирает и отводит влагу приблизительно с площади на расстоянии 15-25 метров вокруг себя.

Куда отводить воду?

Если здание стоит на склоне, как правило, дренажная траншея огибает его «подковой» со стороны холма и имеет выход с противоположной стороны. Если есть такая возможность, отвод воды можно сделать в небольшой «технический» водоем, откуда она будет использоваться для хозяйственных нужд – полива огорода, строительства и ремонта и т. д.

В прочих случаях вода либо сразу сбрасывается в общую или индивидуальную канализацию, либо поступает в накопительный коллекторный колодец, где впитывается в почву и самотеком или насосом выводится на пределы участка.

Устройство простых дренажных траншей не представляет сложности, но обустройство полноценной системы дренажа почвы, соединяющей и подсушивание самого участка, и отвод воды от находящегося на нем дома, требует специальных расчетов и профессиональной установки. Ее лучше поручить профессионалам, так как потери от сбоев в работе, ремонтов и переделок будут больше, чем затраты на услуги специалистов.

Проектирование

При составлении проекта любой системы водоотведения на участке, включая дренажные системы для отведения ливневых вод, необходимо учитывать множество факторов.

Когда проектируется ливневая система водоотведения, нужно учитывать следующее:

Глубина расположения водоотводящей системы. Оптимальный показатель в этом случае равен 0,5-1,2 метра.
Расстояние между каналами, в которых планируется укладка дрен. Для глинистых грунтов этот показатель равен 11 метров, для почвы с более рыхлым составом около 22 метров.
Степень уклона дренажных каналов. Стандартный уклон составляет 1,5-2 см на один погонный метр трубы.
Сечение и длина дренажных труб. От диаметра установленной трубы зависит пропускная способность всей системы

Кроме того важно понимать, что узкая труба быстрее засоряется и требует более частой прочистки. Сечение трубы необходимо знать для определения ширины канавы, к диаметру трубы нужно добавить 0,4 метра.
Характеристики местности.
Качество и количество используемого материала.

Материалы для поверхностного водоотвода

Поверхностный сток осуществляется с использованием элементов заводского изготовления. Для системы применяют:

• Лотки. Они бывают бетонные, полимербетонные и пластиковые. Их размеры зависят от расчетного количества воды. Выпускаются лотки шириной от 100 до 500 мм. Большие изделия не применяют для водоотвода частных домов.

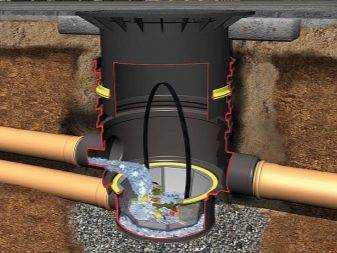

• Пескоуловители. Устанавливают для сбора осадка, чтобы не допустить попадания мусора в дренажные трубопроводы и каналы.
• Решетки, которые закрывают лотки.
• Колодцы.
• Приемные камеры для стоков с крыши.
• Монтажные и дополнительные элементы.

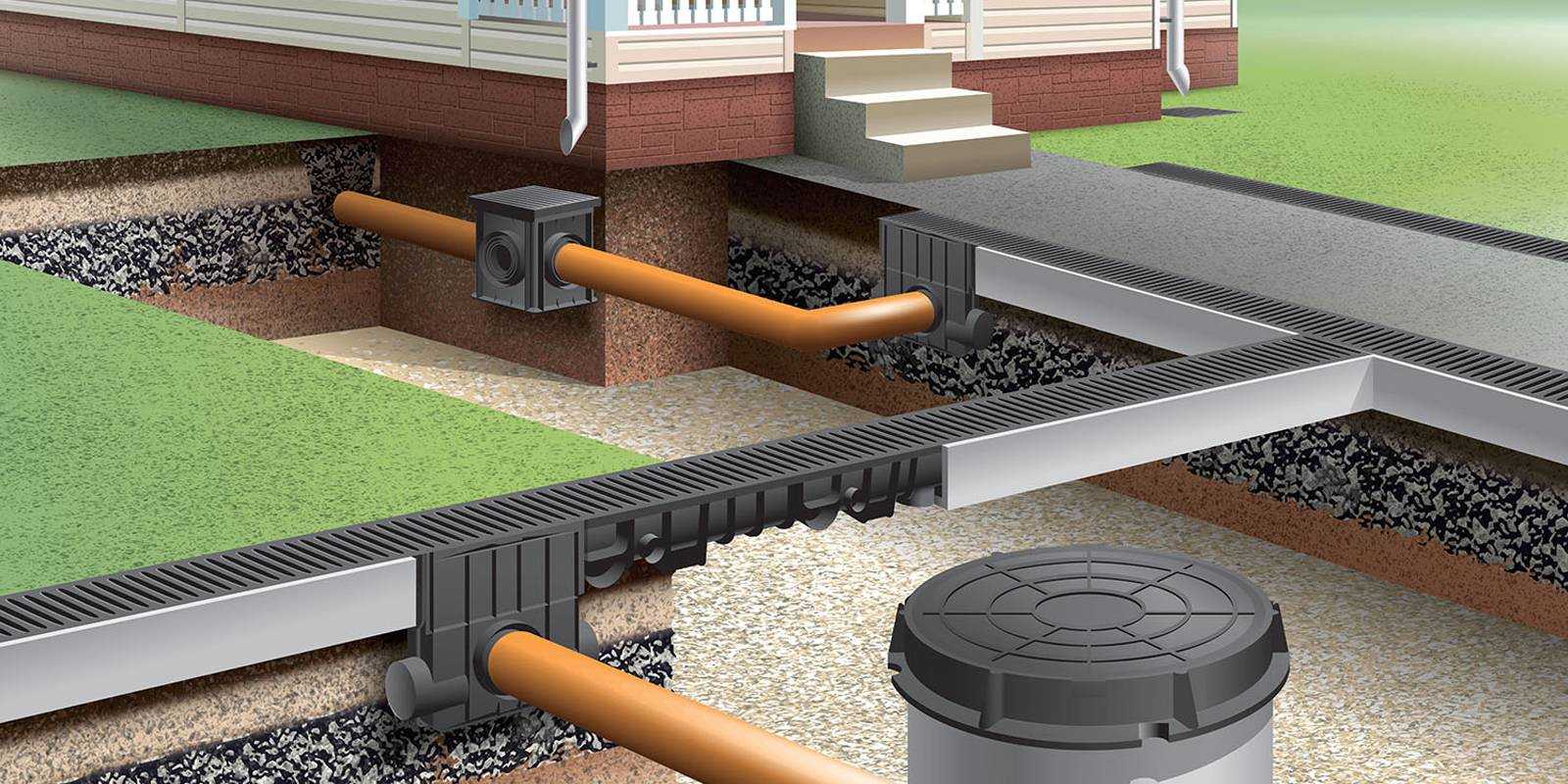

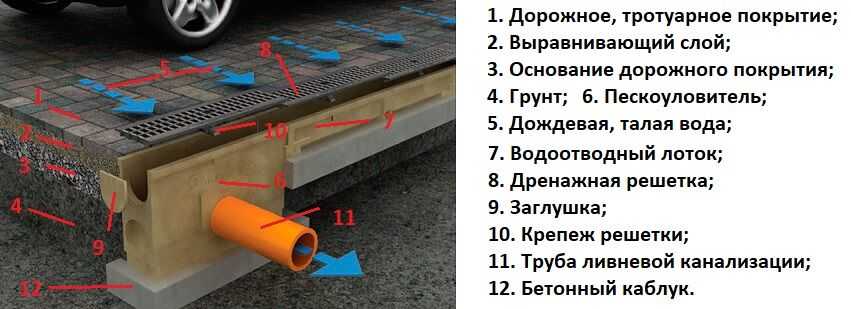

Все эти элементы составляют поверхностный линейный водоотвод. Лотки в такой системе располагают в линию таким образом, чтобы собрать стоки со всей поверхности территории и не допустить заболачивания участка. Собранная вода отводится за пределы территории или удаляется в грунт с использованием дренажных колодцев или траншей. Рассмотрим устройство такой системы подробнее.

Материалы для изготовления

В большинстве случаев при строительстве дренажной системы используются асбестоцементные и полимерные трубы, в которых сделаны специальные отверстия для фильтрации жидкости.

Водоотводные и дренажные системы с использованием труб из полимерных материалов характеризуются большим количеством преимуществ:

• Простая сборка.
• Незначительный вес.
• Удобная транспортировка.
• Устойчивость к образованию очагов коррозии.
• Устойчивость к различным химическим элементам и соединениям.
• Легкое очищение от мусора.
• Гладкая внутренняя поверхность, препятствующая образованию солевых отложений.
• Долговечность.

Однако пластиковые трубы не переносят сильного механического воздействия, что требует соблюдения определенных условий при устройстве водоотвода и эксплуатации.

Типы сетей поверхностного водоотвода

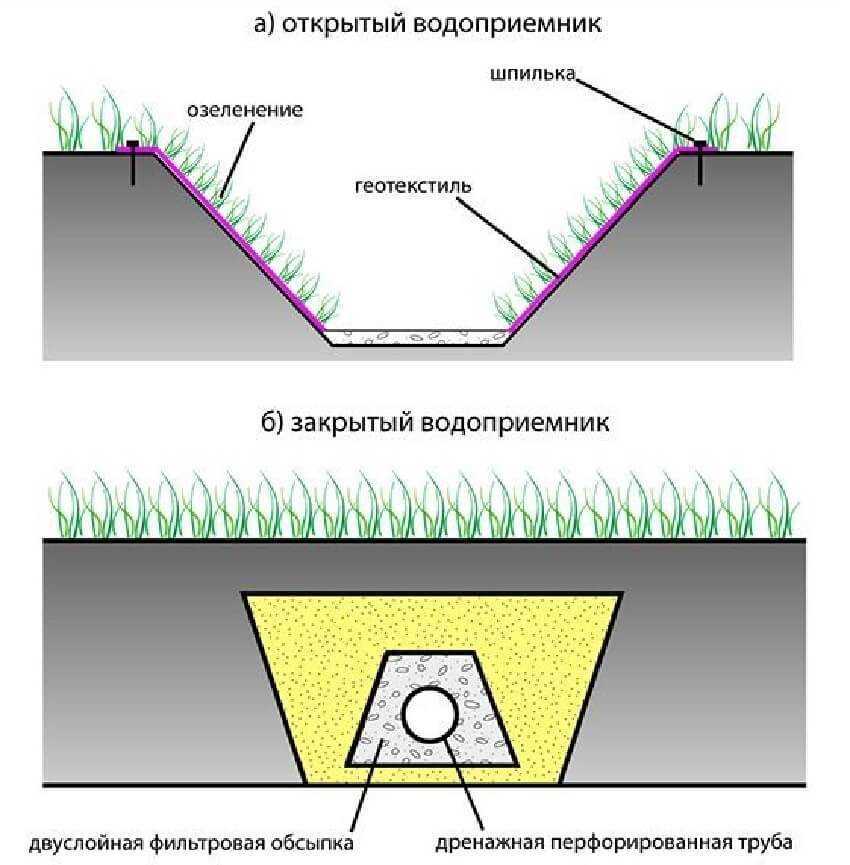

Отведение поверхностных сточных вод проводят двумя видами систем:

• закрытая;
• открытая.

Закрытая система представляет собой заглубленную систему канализационных трубопроводов, состоящую из коллекторов и водоотводящих труб. Такая компоновка применяется для сбора стоков с больших территорий, населенных пунктов и промышленных предприятий. В закрытой системе также применяют открытые лотки и канавы, колодцы, насосные станции. Для небольших участков и частных домов такую систему применять нецелесообразно.

Открытая система состоит из кюветов и лотков с решетками, в которые попадают ливневые воды непосредственно с поверхности грунта или дороги и по тем же канавам отводятся за пределы территории, в канализационный колодец или на очистное сооружение. Открытая система – основной тип для небольших участков жилых домов, так как для ее возведения не требуется большое количество земляных работ и материалов.

Самостоятельный монтаж системы водоотвода

Чтобы сделать водоотведение на участке своими руками, закупите необходимые материалы: трубы для перемещения воды, элементы соединения коммуникаций между собой и с фасадом здания, цемент и бетон для заливки желобов, песок, водоприемные воронки, канализационные решетки и прочее.

Сначала нужно вырыть траншеи для установки дренажных труб. Далее необходимо равномерно насыпать на дно слой из песка и щебня, чтобы коммуникации не проседали и не деформировались. Проложите по всей длине трубы и соедините их при помощи раструбов. Для лучшей герметичности стоит покрыть места стыковки клеевым раствором.

Систему труб необходимо присоединить к месту, куда будет отводиться вода. Если это искусственный пруд, выройте заранее котлован и залейте бетоном, не забыв предварительно вывести в него трубы. Стоки могут сбрасываться в любую емкость, откуда будет периодически откачиваться жидкость. Подойдет даже старая канистра объемом в 200 – 300 л.

Когда вся система замкнута, траншеи можно закапывать. Для этого присыпьте трубы гравием или щебнем, затем песком, а напоследок таким же грунтом, который покрывает весь участок. Каждый слой плотно утрамбуйте.

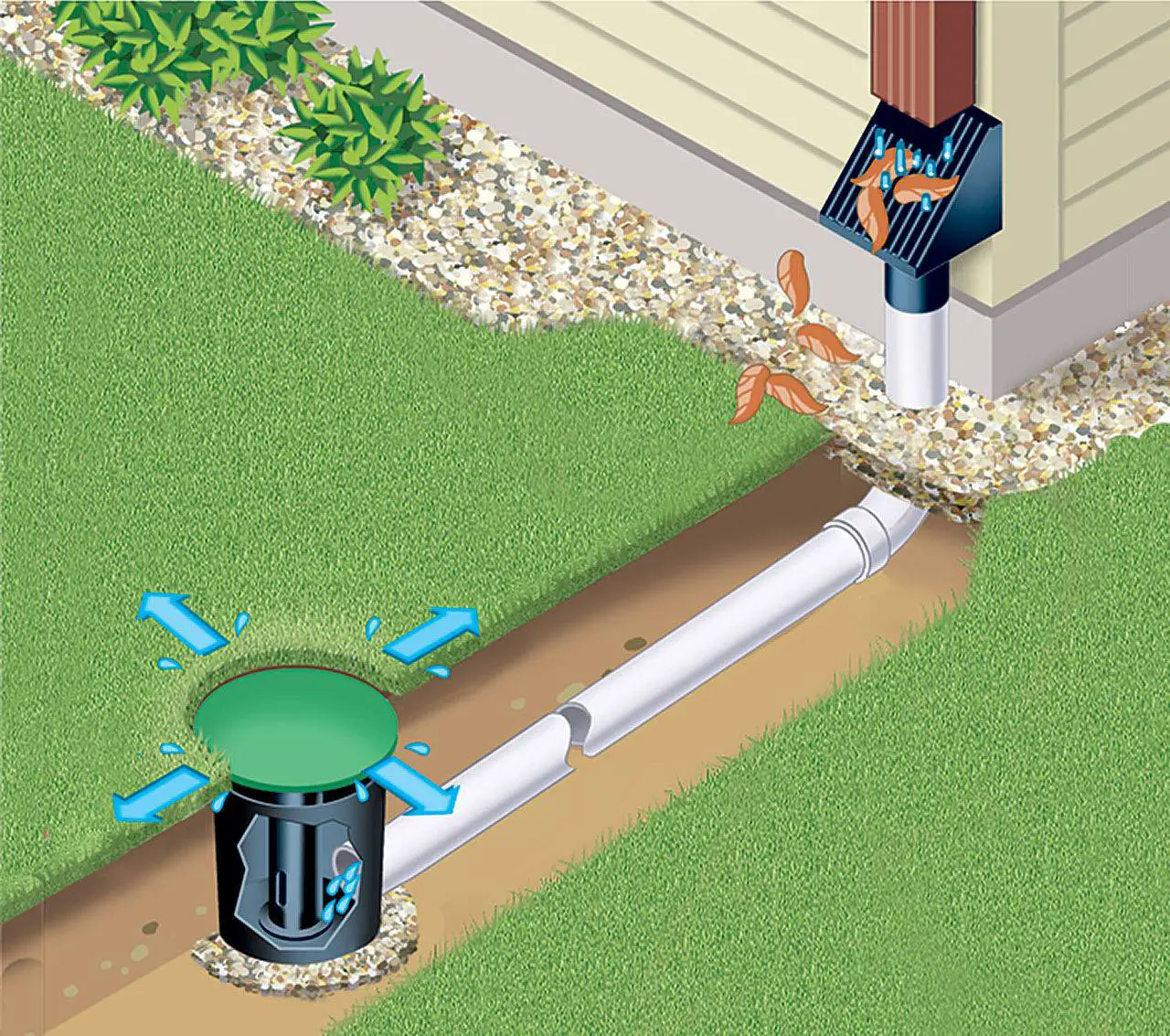

Для поверхностного водоотвода прикрутите шурупами сточные трубы по всей длине от крыши до основания дома. По периметру крыши установите на стропилах желоба, которые не позволят воде стекать в произвольных местах. Они должны быть под небольшим уклоном, чтобы все осадки попадали в водоприемную воронку.

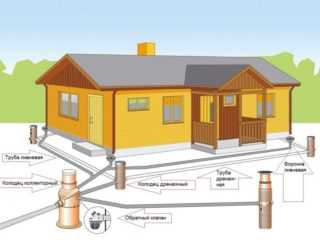

Общая система водоотведения объединяет поверхностный и закрытый водоотвод. Для этого нужно провести водосточные трубы под землю и прикрепить к дренажным.

Размеры и типы каналов

Системы для частного водоотвода обладают примерно одинаковыми гидравлическими характеристиками у всех производителей.

Длина каналов составляет 50 или 100 см, ширина колеблется в пределах 10-40 см, а глубина может быть от 5,5 до 50 см. Для частного строительства используют изделия глубиной 5,5-15 см и шириной 10-12 см.

Узкие неглубокие каналы применяют на небольших по площади покрытиях, где важно не нарушить проложенные коммуникации и не повредить корни деревьев. Широкие и глубокие элементы монтируют в случае, если площадь водозабора значительна, и в регионах, где выпадает большое количество осадков

Широкие и глубокие элементы монтируют в случае, если площадь водозабора значительна, и в регионах, где выпадает большое количество осадков.

Каналы бывают ровными и с уклоном по дну. Профиль канала имеет форму буквы U, что ускоряет поток воды и способствует самоочистке.

Желоба стыкуются между собой, что позволяет создавать из них разные конфигурации – угловые и Т-образные пересечения. Если участок имеет уклон, то выпуск водоотвода должен располагаться в нижней точке.

Бетонные и железобетонные лотки

Бетонные лотки широко применяются практически во всех сферах строительства, в т.ч. и в частном. Изделия производятся разного размера, они хорошо сочетаются с тротуарной плиткой.

Плюсы:

• высокая прочность, сравнимая с изделиями из чугуна;
• небольшая цена;
• долговечность;
• относительно несложный монтаж, даже несмотря на вес изделий;
• возможность использования при агрессивном составе стоков, правда, при покупке надо будет уточнить используемую марку бетона, так как отдельные из них могут буквально растворяться под действием некоторых веществ.

Минусы:

вес, что усложняет транспортировку;
чувствительность к ударам, потому транспортировку выполняют предельно осторожно;
необходимость использования специального оборудования для нарезки.

Пропускная способность бетонных желобов средняя, так как материал имеет неидеально гладкую поверхность, и на ней постепенно могут оседать частицы грязи.

В широком ассортименте водоотводные лотки предлагает компания «Профессиональные Инновационные Системы». В продаже есть изделия из бетона, композитобетона, полимербетона, пластика и стекловолокна, а также точечные водоотводы и водоотводы для фасадов и террас. Сотрудники компании помогут с выбором наиболее подходящих изделий.

Строительство недорогого дренажа и осушение заболоченного участка

Не всем достаются «правильные» участки. Зачастую в СНТ или в новых нарезах земля сильно заболочена, или у застройщика торфяник. Построить на такой земле нормальный дом под ПМЖ, а не лёгкую летнюю дачу — и сложно, и дорого. Есть два выхода из этой ситуации — продать/обменять участок или заняться осушением и приведением участка в порядок.

Чтобы не заниматься в будущем дорогостоящими переделками и при этом сэкономить семейный бюджет, пользователи нашего портала предлагают бюджетные варианты водоотвода и осушения территории на базе автомобильных покрышек.

Система монтируется следующим образом — роется канава, в неё укладываются автопокрышки, сверху покрышки застилаются полиэтиленом, чтобы земля сверху не проваливалась внутрь. Полиэтилен также можно дополнительно прижать «ненужными» в хозяйстве кусками шифера. Кроме этого, так увеличится общая жесткость конструкции. Вода попадает в «покрышечный» трубопровод и далее отводится за пределы участка.

Но существуют и более «тяжелые» места, где предстоит сделать гораздо больше.

Дело осложнилось тем, что посёлок обжит, а загнать на участок тяжёлую технику, чтобы подсыпать периметр — невозможно. Рыть поглощающий колодец, чтобы пройти водоупорный слой и слить в него воду, которая затем уйдёт в нижние водопоглощающие слои — слишком накладно.

Тем более, для этого нужно делать гидрогеологическое изыскание на участке, и нет гарантий, что это поможет. Кроме этого, на все работы просто нет «лишних» денег. Поэтому Серёга567 решил вручную обнести участок подпорной стеной из б/у шин от грузовых машин, набитых песком. Затем поднять уже укреплённый участок с помощью автопокрышек и создать насыпной «остров» и, тем самым, отрезать участок от заливающей его воды.

Работа предстояла титаническая, но пользователь, работая «в одну каску», с ней справился.

Добавим, что на основе автопокрышек пользователь сделал фундамент под дом и хозяйственные постройки, а также под забор.

Кроме этого, из стопки автопокрышек (фактически, бросового материала, который бесплатно отдадут на шиномонтажке), уложенных друг на друга, можно сделать недорогой дренажный колодец.

Порядок монтажа ливневой канализации

Этап первый. Выполняется разметка территории.

Этап второй. Производится подготовка водоотводящих элементов системы (сегодня чаще всего используют пластиковые ливневки с диаметром труб 110 миллиметров).

Этап третий. Роются траншеи, утрамбовывается грунт, создается «подушка» из песка или щебня толщиной около 8 сантиметров. После чего производится укладка труб с уклоном в направлении водосброса, который составляет 1-2 сантиметра на погонный метр. Послойно засыпается назад земля и трамбуется. При этом учитывается прочность труб – чем они прочнее, тем меньше слой грунта укладывается сверху.

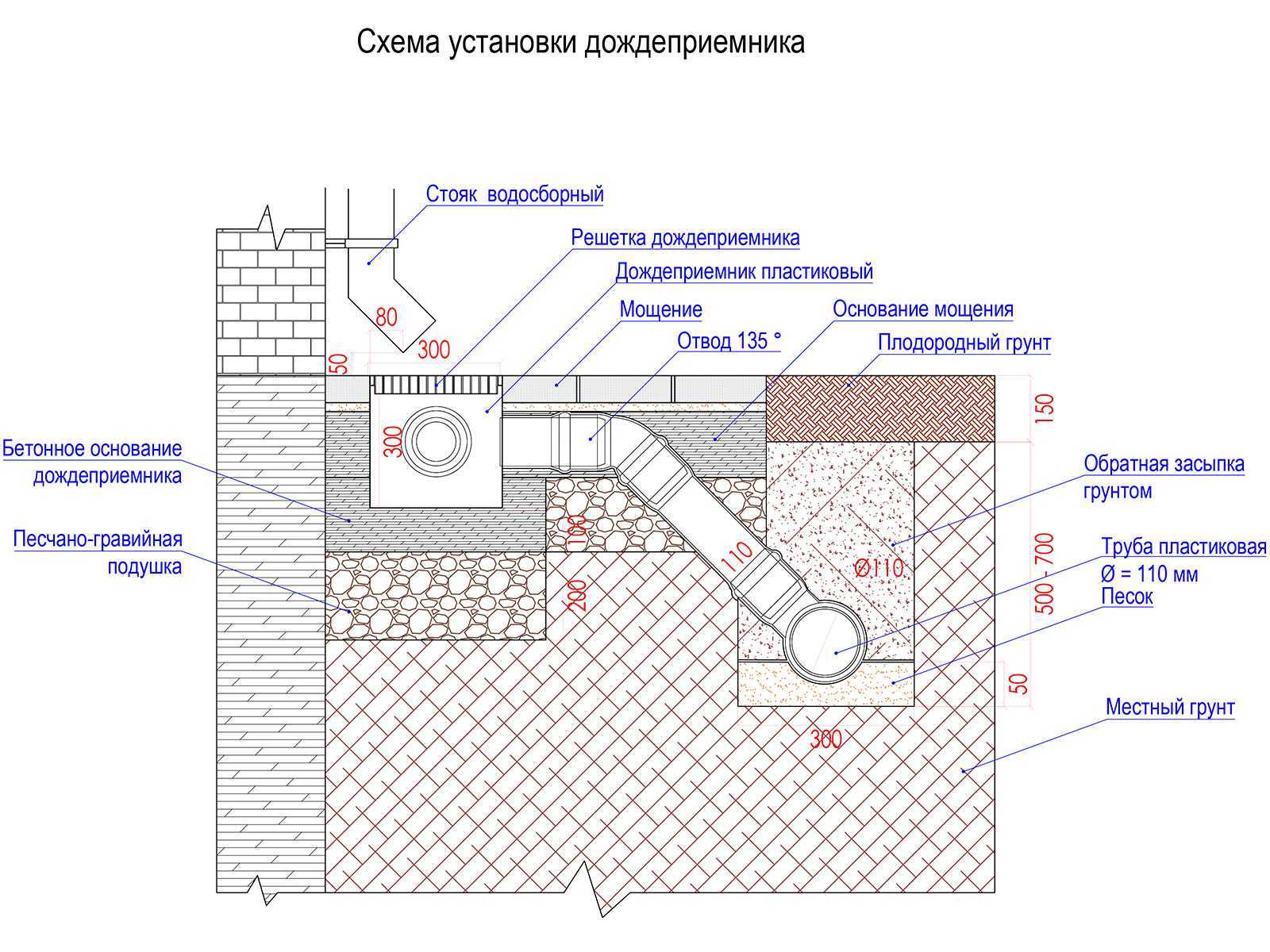

Этап четвертый. Устанавливаются дождеприемники-колодцы, куда поступает ливневая вода с участка, затем ее направляют в коллектор. Колодец также обеспечивает доступ к системе, если необходим ремонт ливневки и чистка.

Этап пятый. Элементы ливневой канализации соединяют между собой и производят пробный пуск.

В ряде случае требуется создавать обогрев ливневок – это актуально для территорий с суровым климатом.

Монтаж системы водоотведения

С установкой водоотводной системы можно справиться самостоятельно, но желательно найти себе помощника, который сможет постоянно находиться рядом и подавать необходимые для работы материала.

Системы поверхностного водоотвода рекомендуется устанавливать в летний период года, перед началом работ рекомендуется начертить схему расположения труб на участке, разметить метраж и произвести расчет необходимых материалов, используя специальные формулы. Если поверхность крыши большая, то водостоки надо будет покупать с большим диаметром, а, следовательно, и остальные части системы водоотведения должны быть с большим диаметром, чтобы справляться с предоставленной им задачей в отводе воды. Перед началом работ также рекомендуется посмотреть прогноз погоды и для установки водоотвода подобрать такой день, когда дождей не будет.

Не стоит экономить деньги на устройстве системы водоотведения с участка, ведь это всего лишь временная экономия. Сейчас сэкономите деньги – а потом будете жалеть об этом. Если на участке не обустроена система водоотведения, здание может быть подтоплена, штукатурка начнет осыпаться и трескаться вместе с краской. Поэтому экономить стоит как можно меньше.

Утилизация сточной воды

Важным моментом при отводе воды с участка является место, куда она будет собираться. Хорошо, если недалеко от дома есть озеро или овраг, в этом случае сточные воды можно направить туда. Не следует использовать для этих целей соседние частные владения – это запрещено законом и наказуемо. Лучше воспользоваться близлежащими коммуникациями коммунальных служб и провести сточную канализацию к той трубе, куда стекаются сточные воды с поверхности. Как вариант применять сточную воду из частной канализации можно для дренажных полей.

Многие используют очищенную дождевую, талую воду в бытовых нуждах, а только потом сливают ее. Но такие дренажи у нас в стране еще не сильно распространены, так как они более технологичные и соответственно их стоимость дороже. Хотя за границей таким системами уже пользуются давно и вполне успешно. Нужно время, а осадков у нас и так достаточно. Поэтому было бы глупо не использовать их в своих целях.
