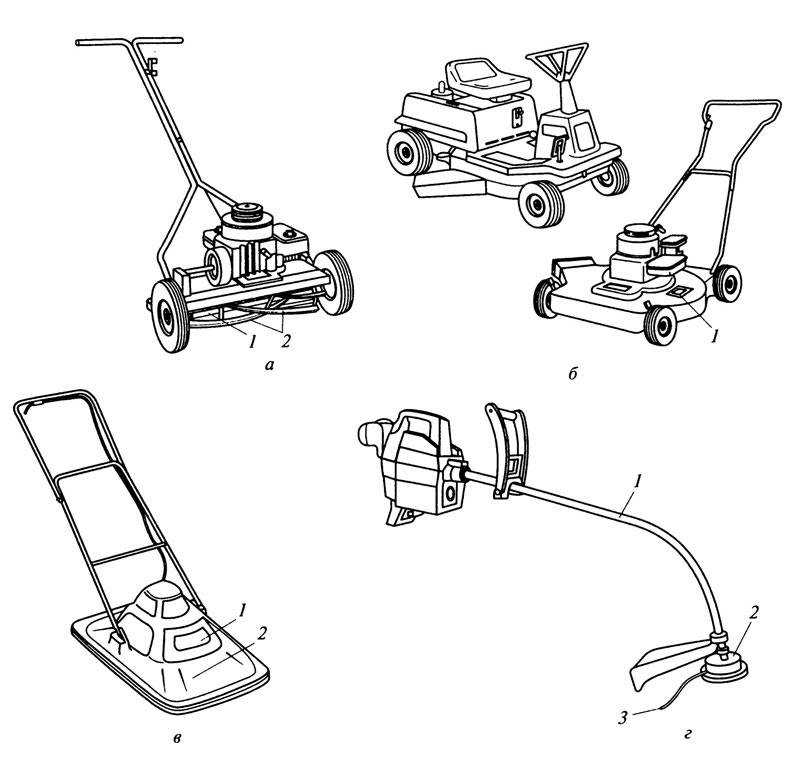

Изготовление электрической газонокосилки своими руками

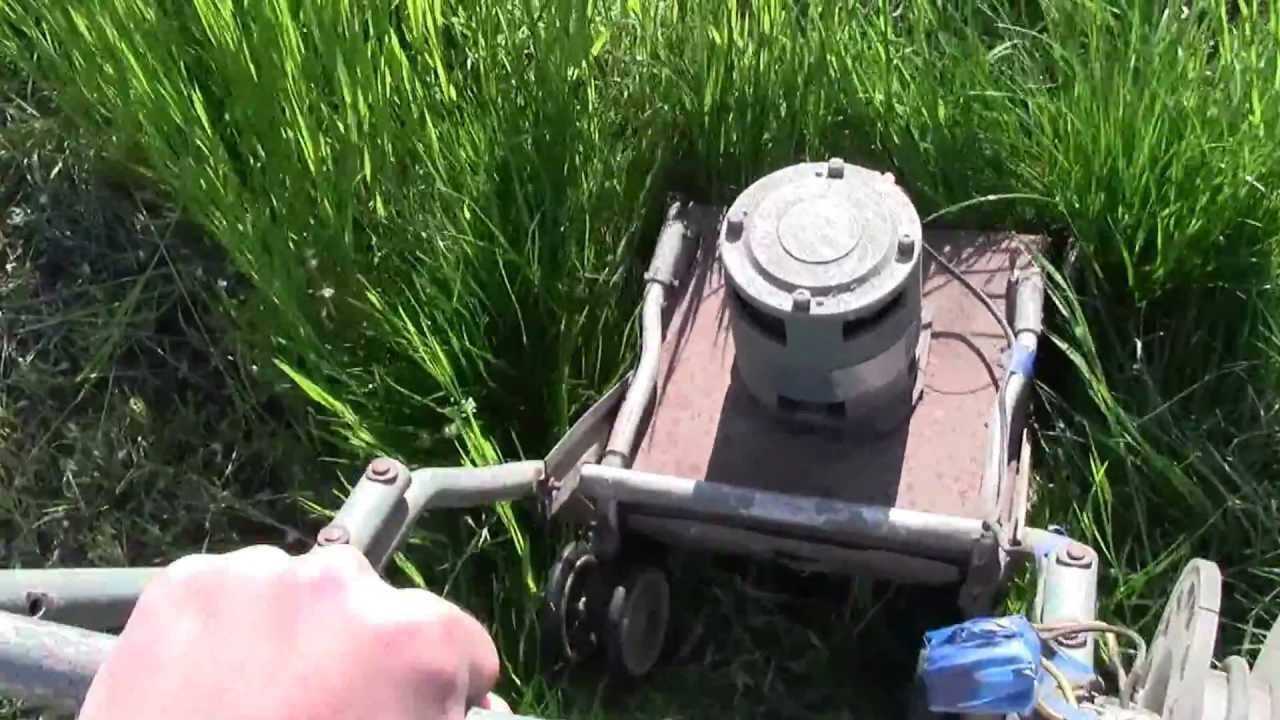

Как сделать электрическую газонокосилку из стиральной машинки

Чтобы сделать мотокосу своими руками, понадобится:

• двигатель стиральной машины;
• колеса (2–4);
• металлический лист (30х50 см, толщина не более 4 мм);
• стальные ножи/диски;
• профильные трубы;
• электрический кабель;
• вилка;
• включатель/выключатель.

Электрический двигатель желательно использовать асинхронный, он издает меньше шума. Достаточно, чтобы мощность достигала 180 Вт. Чем мощнее мотор, тем эффективнее процесс.

Колеса можно снять с тележки или старой детской коляски. Можно изготовить и самому. Рекомендуется брать 4 колеса. Это позволит эффективно косить траву на неровных участках. Устройство с двумя колесами будет более маневренным и подвижным, но не таким эффективным. Высота колес должна на 5–6 см превышать уровень земли. Такой длины останется трава после выкашивания.

В качестве платформы можно использовать старые миски или небольшие кастрюли/тазики. Главное, чтобы они не были слишком глубокими и имели высокую прочность.

Профильную трубу можно заменить на водопроводную либо использовать ручки от тележки. Это не имеет значения. Труба используется для изготовления рукоятки.

Нож может быть как цельным, так и составным. Цельные ножи изготавливают в виде пластины, заточенной по всей длине. Посередине необходимо проделать отверстие. В качестве материала подойдет твердая сталь. Затачивать пластину необходимо под углом в 60 градусов. Так она не будет быстро затупляться. Тыльная сторона должна быть слегка изогнута, как у пропеллера. Это необходимо для равномерного скашивания сорняков.

Чтобы сорняки не наматывались на вал с вращающимися лопастями, на него нужно установить так называемый «кожух». В качестве защитного элемента подойдет обычная консервная банка.

Такой нож может прослужить долго. Но если ему на пути попадется огромный камень, он тут же сломается. Более надежные — складные ножи.

Для составных ножей подойдет менее твердая сталь. Пластины затачиваются не по всей длине, а только на небольших участках в 5 см. Поэтому в случае удара лопасти не сломаются, а лишь загнутся, а приводной вал останется невредимым.

По такому же принципу работают двигатели моторных лодок. Фигурные ножи защищают приводной вал от скопления на нем сорняков. Их длина должна быть в пределах 50 см. Специалисты рекомендуют использовать ножи в форме диска. Они более прочные и надежные.

Изготовление

Первая необходимая деталь — это каркас. Чтобы сократить время, используют старые шасси от повозок или колясок. В комплекте сразу идут колеса и ручка. Сверху каркаса просто кладется лист металла и закрепляется сваркой.

Если готовой детали под рукой нет, изготовляем самостоятельно. Для этого потребуется металлический уголок (25х25 мм), из которого делаем раму. Затем из него же делаем стойки, к которым будут крепиться колеса. Количество стоек равно количеству колес. После этого делаем ручку и прикрепляем к каркасу. Форма зависит от ваших предпочтений — П-образная, дугой или просто 2 рукоятки. На ручке необходимо расположить крючки, на которые будет наматываться кабель.

В центре шасси делаем отверстие для вала электродвигателя. Устанавливаем мотор на шасси валом вниз. К валу болтами прикрепляем ножи. Двигатель желательно защитить коробкой. Если ее нет, можно заменить на пластиковую бутылку.

На рукоятке размещаем выключатель и вилку. Кнопку включения/выключения можно позаимствовать у старой стиралки.

Электрический кабель присоединяем к мотору. С помощью изоленты соединяем провод с вилкой и выключателем. Для безопасности рукоятки нужно укрыть резиновым покрытием.

Ну вот и все. Газонокосилка готова к использованию.

Электрическая газонокосилка применение

И все же, она помогает сделать аккуратным газон, являющийся не просто ухоженным и привлекающим взоры соседей участком, но и говорящим о статусе его владельца. Подыскать газонокосилку электрическую, соответствующую предпочтениям, в наше время не составляет проблем.

Однако, стоить такое удовольствие будет немало, поэтому для многих более привлекательным вариантом является газонокосилка электрическая своими руками. Для сборки столь необходимой электрической самодельной конструкции нужно потратить всего несколько вечеров, легко подыскав в хозяйстве мотор средней мощности: от бензопилы, пылесоса, дрели, даже стиральной машины.

Как сделать косилку из старого пылесоса?

В этом разделе мы расскажем о том, как сделать самодельную газонокосилку из того, что есть под рукой, а также можно найти на ближайшей свалке или пункте приема черного/цветного металла. Основу косилки составляет любая детская коляска, которая будет выполнять роль шасси. Для упрощения конструкции мы отказались от регулировки высоты скашивания, а также заменили металлический нож на леску.

Кроме того, потребуются:

• уголки для изготовления каркаса, на котором будут закреплены двигатель и редуктор;
• ненужная кастрюля объемом 5–10 л;
• подшипники;
• вал с креплением для установки ножа или лески;
• шкивы с соотношением диаметров 1:3;
• подходящий ремень;
• ролик или шкив для натяжения ремня;
• длинный винт/болт и гайки для изготовления механизма натяжения ремня;
• нож или леска.

Затем поступайте так:

1. Снимите с мотора передний кожух и крыльчатку, затем наденьте на вал маленький шкив и какую-нибудь небольшую крыльчатку, которая будет охлаждать электродвигатель.
2. Сделайте вал редуктора с двумя разнесенными подшипниками и установленным между ними большим шкивом. К нижнему концу вала редуктора прикрепите переходник для установки ножа или лески.
3. Сварите раму с местами для установки двигателя и вала редуктора, а также соответствующим крепежом. Двигатель должен возвышаться над редуктором, а шкивы мотора и редуктора находится в одной плоскости.
4. Установите мотор и вал редуктора, закрепите, затем убедитесь, что все надежно зафиксировано, а шкивы находятся в одной плоскости и высота их расположения одинакова.
5. Смонтируйте механизм натяжения ремня, затем наденьте ремень, натяните и подключите двигатель к сети. Оставьте его работать на одну минуту, затем 5, 10 и 30 минут, каждый раз после выключения проверяя нагрев мотора. Если он холодный или едва теплый, все нормально, если же сильно теплый или горячий, вы что-то сделали неправильно.
6. Убедившись, что все работает нормально, просверлите в обрезанном днище кастрюли отверстие для вала редуктора и вырежьте кусок юбки на 1/3 или ¼ длины окружности. Приварите или приклепайте к деке удлинитель, делающий ее похожей на улитку и обеспечивающий лучший выброс травы. Помните, удлинитель надо ставить так, чтобы идущий от ножа поток воздуха выходил вдоль него. Если вы хотите сделать мульчирующую косилку, то такая прорезь не нужна.
7. Закрепите деку на раме, направив отверстие для выброса в бок.
8. Установите нож или леску.
9. Установите на ручке коляски кнопку для включения двигателя.
10. Подключите косилку через удлинитель к сети, затем опробуйте на газоне или лужайке.

Сборка газонокосилки

Первым делом нужно изготовить каркас для двигателя. Для этого нужно взять металлический лист толщиной не менее трех миллиметров. Размер каркаса выбирается исходя из длины ножа, но максимальная ширина газонокосилки редко превышает шестьдесят сантиметров. Таким образом, нужно вырезать квадрат из металла со стороной 50 или 60 сантиметров. В центре квадрата нужно сделать отверстие под двигатель. Фланцевый двигатель крепится к каркасу валом вниз. Если двигатель с ушками, то к каркасу нужно приварить дополнительные крепления.

Такой каркас можно изготовить и из доски или фанеры, но металл все-таки предпочтительнее, так как он менее подвержен деформациям. Кожух призван защищать вал двигателя от мусора и обрезков травы. Простейший кожух можно сделать из металлической консервной банки. С более сложными вариантами придется повозиться. Если готовый кожух будет высоким, он защитит и электрический механизм газонокосилки. Если нет – то для защиты соединений проводом нужно сделать еще один кожух.

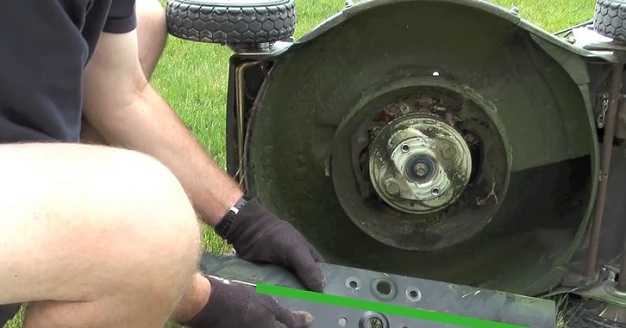

Кожух надевается на вал двигателя. Далее надевается заточенный нож и весь механизм закрепляется болтом. Далее, к каркасу крепятся колеса. Для этого на каркас должны быть наварены уголки с просверленными в них отверстиями. Диаметр колес подбирается таким образом, чтобы нож проходил на высоте в пять — семь сантиметров над грунтом. Если нож опустится ниже, велика вероятность, что он застрянет в земле. На большей высоте трава сминается, а не режется.

Независимо от того, из чего сделана ручка, ее нужно выправить рост того, кто чаще всего будет пользоваться газонокосилкой. Обычно оптимальная длина ручки около 90 сантиметров. Завершающий этап работы — присоединение шнура электропитания. Электрическая газонокосилка своими руками готова, можно испытывать ее на собственном дачном участке. Для того чтобы защититься от срезанной травы, над газонокосилкой крепят сетку.

Второй вариант — сделать каркас особой изогнутой формы. Данная методика описывала сборку газонокосилки под стандартную форму. Варианты — газонокосилка из дрели, на которой вместо сверла закреплен широкий нож. Саму дрель при этом нужно приделать к каркасу с ручкой — плюсы подобной самодельной газонокосилки в том, что не придется морочить голову с подсоединением шнура — используется механизм дрели. Во-вторых, такие газонокосилки можно использовать для подрезания травы под деревьями и у бордюров.

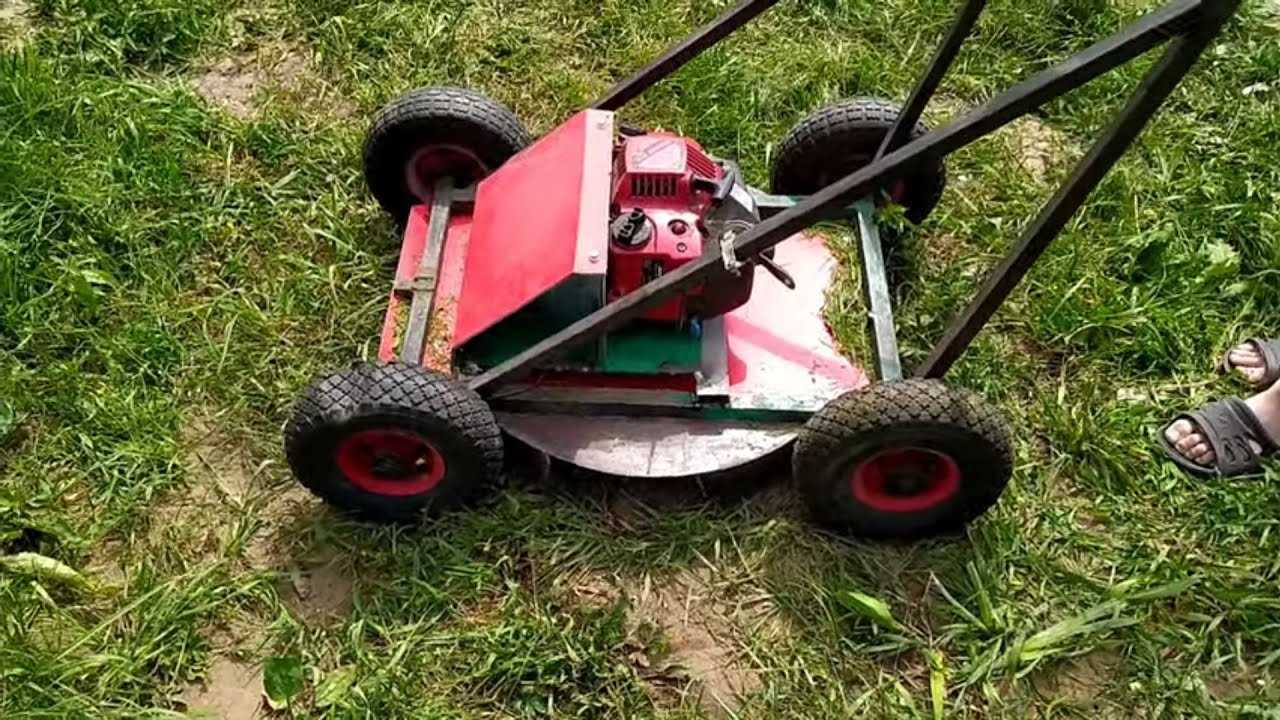

Похожим способом можно сделать газонокосилку из бензопилы. Для него нужно подготовить особый рамочный каркас, например, сварить его из кусков трубы. Далее, переместить на него двигатель бензопилы. В сети есть как чертежи, так и видео по креплению ножей к такой газонокосилке. За счет мощности двигателя газонокосилка из бензопилы справляется даже с мелким кустарником.

Преимущества и недостатки самодельного варианта

Главное преимущество самостоятельной сборки газонокосилки — дешевизна и экологичность, ведь для нее можно использовать агрегаты неисправной техники, начиная от бензопилы и заканчивая настольной лампой. В остальном преимущества и недостатки зависят от использованных деталей. Что до двигателя, то мастера активно рекомендуют асинхронный — за малую шумность. Но это неабсолютная опция, за неимением асинхронного подойдет любой. Ведь механическая уборка травы гораздо удобнее, чем ручная, так что шум изредка можно и перетерпеть.

Некоторые умельцы категорически не советуют брать двигатель от пылесоса, потому что он быстро перегревается, и в этом случае советуют двигатель от бензопилы или болгарки. Бороться с перегревом двигателя помогает правильный кожух с отверстиями либо из частой металлической сетки. Недостатком самодельных косилок является невозможность регулирования высоты ножа. Хотя при желании и умении этот недостаток можно справить.

Чтобы нож радовал и как можно реже тупился, используйте высококачественную сталь. Чтобы сохранить вал двигателя от повреждений, нож нужно точить неравномерно — делать его острым к краю и не трогать в месте прилегания к валу, так как трава возле места крепления ножа и вала все равно плохо срезается, а скорее измочаливается и накручивается на нож. Значительно улучшат самодельную газонокосилку дополнительные опции — регулируемая длина ручки, страховочные бамперы, не позволяющие ножу соприкасаться с землей или травосборник для скошенной травы.

Принципы использования электрических двигателей

Электрический двигатель может быть однофазным, работающим от сети напряжением 220 В, или трехфазным. При подключении мотора необходимо соблюдать все правила безопасности при работе с электроприборами. Должна быть выполнена защита УЗО для однофазного электродвигателя, а мощный трёхфазник иметь в схеме конденсаторы, соответствующей емкости.

Для электрической газонокосилки своими руками можно использовать мощную тихоходную дрель со скоростью 1500-3000 об/мин. Нужно правильно подобрать соотношение мощности и ширины прокоса, чтобы не перегрузить мотор. Установленная на платформе, аккумуляторная или сетевая дрель создаст необходимый крутящий момент, и трава будет скошена. В процессе работы не забывать соблюдать интервалы отдыха, для охлаждения щеточного двигателя. Такой инструмент поможет очистить придомовую территорию, легко складывается и не требует много места для хранения. Платформа, на которую устанавливают движок, должна быть узкой, чтобы можно было бы обработать пристенную площадку. Устойчивость зависит от расположения центра тяжести. Чем он ниже, тем меньше момент опрокидывания у платформы. Как правильно стоить газонокосилку своими руками, посмотрите видео:

https://youtube.com/watch?v=HSzh7bGykq8

Более сложные модели с двигателем, мощностью от 1,5 до 6 кВт устанавливают на специально выполненной подошве. Двигатель лучше использовать асинхронный, он менее шумный. Ходовая часть представляет металлические обрезиненные колеса с широким протектором, чтобы трава меньше мялась. Подшипниковые узлы во втулках на оси более надёжны, чем пластиковые вкладыши.

Выполнить деку и нож можно используя старую сковородку и пластину из инструментальной стали. Конструкция, когда на оправку крепятся ножи, более эффективна

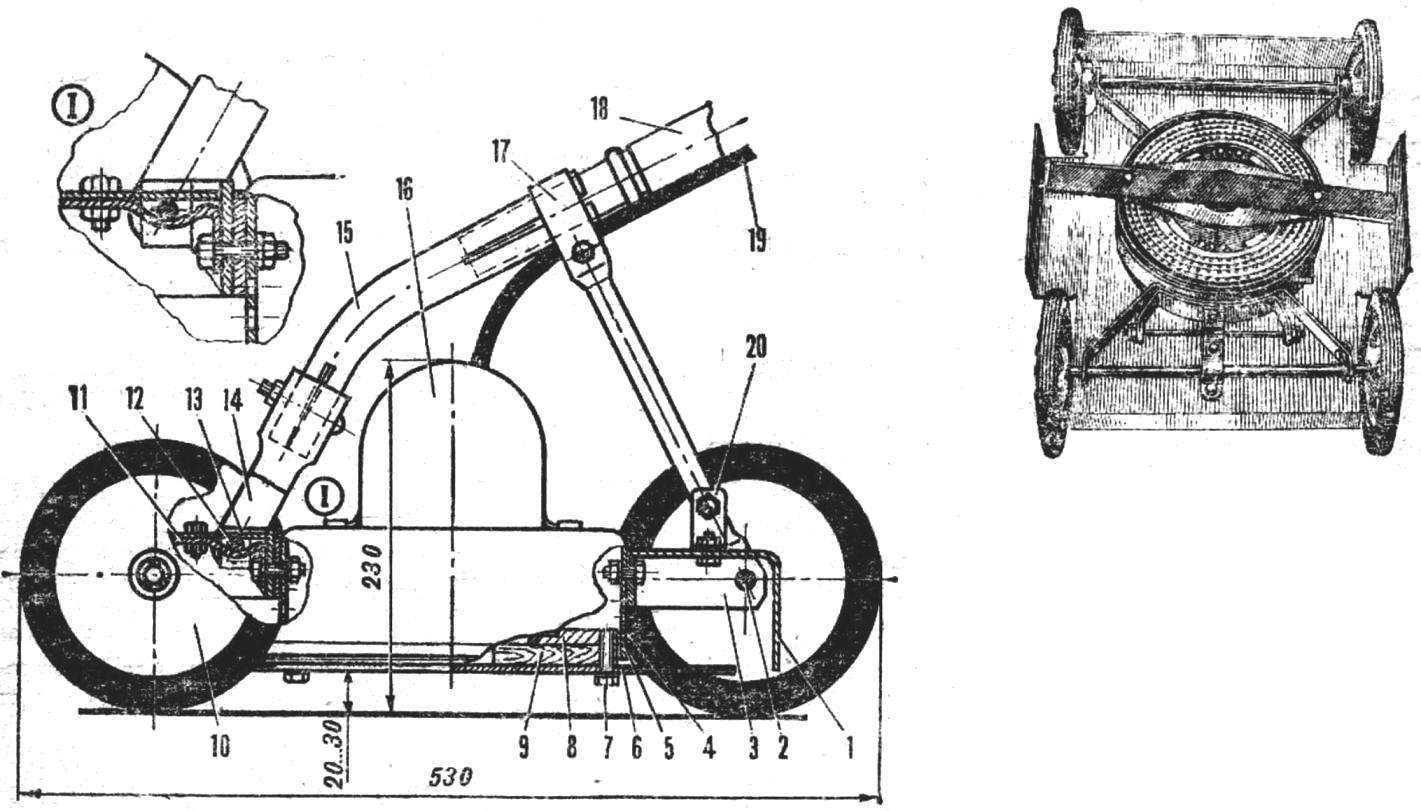

Важно соблюдать пропорции и профиль заточенных кромок, используя чертежи на фото газонокосилки своими руками

Большое значение для работоспособности быстроходного узла имеет правильная центровка. Небольшое биение может создать сильную вибрацию, разрушить соединения, создать люфт за счёт выработки посадочных мест.

В домашнем хозяйстве всегда скапливаются отслужившие свой срок механизмы и детали. Кое- что можно найти на бытовых свалках старых вещей. К сожалению, такие кладбища окружают любой жилой район. Прекрасно подойдут колёса от детской коляски, пригодится и ручка от неё. Вои пример газонокосилки своими руками из стиральной машины советских времён. Их тогда делали из крепкого металла. Двигатели от этих машин как нельзя лучше по параметрам и мощности подходят для использования в газонокосилке.

Качественный стальной корпус послужит защитной юбкой и направляющей при отбрасывании травы вбок. Кроме мотора, используются два шкива и ремень для передачи вращения с двигателя на привод ножей. Мотор закрепляют на платформе и подключают на одну фазу.

Подобная самодельная косилка работает на придомовой территории, так как привязана к сети питающим шнуром. Можно воспользоваться специальным катушечным проводом удлинителем, подобрав сечение, соответствующее мощности двигателя. Такое устройство выпускается длиной не менее 40 метров и должно обеспечить мобильность.

Как сделать мобильную газонокосилку своими руками? Изготовленный на основе дрели инструмент зависит от ёмкости аккумулятора и требует подзарядки в сети. В случае отсутствия электричества остаётся построить газонокосилку на основе двигателя внутреннего сгорания. Вся малая техника, которая заправляется бензином или горючей смесью может стать донором для самодельной машины для стрижки газона.

Крепление ножек и колес

Ножками для такого прибора могут служить полоски инструментальной стали с общей толщиной 2−3 миллиметра и шириной от 20 до 50 миллиметров. Чем меньше будут ножки, тем лучше будет резать. Но толстый нож намного прочнее. Учитывая встречающиеся во время кошения кочки и другие препятствия в виде камней и посторонних предметов, прочность играет большое значение. Конструирование ножек выглядит следующим образом:

1. Ножи к изделию могут крепиться двух видов. Первый — это нож в виде длинный полосы, который устанавливается на оправку симметрично оси. Длина ножика при этом должна совпадать с шириной захвата — 30−50 сантиметров. Заточенные концы полос играют роль резцов. Оправка и нож могут представлять собой цельную неразъёмную деталь, к которой крепится либо приваривается фланец с отверстием под посадку.

2. Второй тип — два коротких ножа с длиной 50−80 миллиметров, которые устанавливаются по краям под углом 180 градусов. Они могут быть расположены прямо или же с небольшим наклоном. Крепить ножи можно двумя либо одним болтом. Первый метод считается более надёжным, но крепление одним болтом даёт ножу складываться и не ломаться при столкновении с камнем либо бугром. Крепления складных ножей нужно обязательно осматривать, так как со временем они могут перетереть винты.
3. Сталь у ножей должна быть прочной, ни в коем случае не хрупкой, в противном случае их придётся очень скоро заменять. Такая конструкция может даже нанести вред человеку, в случае если один из ножей отлетит в сторон. Опыт мастеров показал, что для этой цели подойдет полотно ножовок по дереву с толщиной в два миллиметра.
4. Для изготовления ножа на полотне отмечаются две заготовки в виде полос, которые вырезаются болгаркой. В заготовке высверливаются отверстия для последующего крепления. Далее остаётся лишь заточить нож, установить его на оправу и отцентрировать.

Если сверлить отверстия довольно трудно, тогда разрешено положить полотно на металлическую поверхность с отверстием большего диаметра, чем отверстие в полотне, после ударить пробойником. Выступ, которые возник после удара, снимается напильником (если металл довольно мягок) либо на точиле. Если отверстие не подходит по диаметру, то процесс повторяется ещё раз.

Вариантов создания функционирующих ножек довольно много, как и материалов для их создания

Очень важно хорошо наточить их, отцентрировать (чтобы не возникало никакой вибрации) и надёжно скрепить. При креплении ножей к оправке нужно применять шайбы-ровер и контргайки

Без этого болты крепления начнут откручиваться из-за вибрации.

Режущие кромки лучше всего создать немного загнутыми вниз, как у заводских моделей газонокосилок. Это намного замедлит процесс наматывания травы на вал двигателя устройства. Также можно создать специальный диск, который закроет вал. Если мощность двигателя близка к мощности фирменных изделий, можно приобрести специальный качественный нож для газонокосилки.

Диаметр и расположение колёс нужно подбирать так, чтобы ножи находились на общем расстоянии от 5 до 6 сантиметров от поверхности грунта. Такая высота кошения считается оптимальной для газона. Если растительность будет срезаться на большой высоте, то она будет сгибаться, пропуская над собой ножи и оставаться несрезанной. Более низкая стрижка очень трудна с таким устройством по причине неровности земли.

Как сделать газонокосилку своими руками

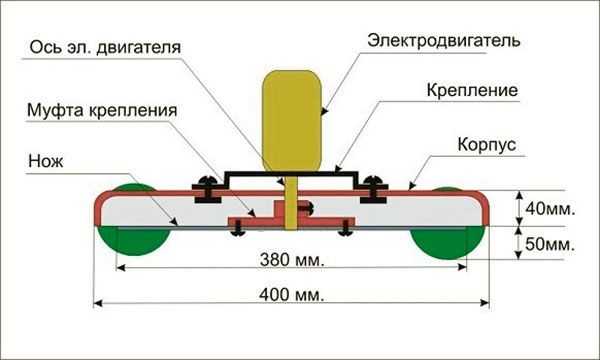

Устройство

Чтобы собственноручно сделать газонокосилку для травы, требуется иметь в наличии определенный набор элементов. Главным из них станет электрический двигатель от любого устройства, которое на данный момент не используют по разным причинам. Моторы от маленьких электроприборов вряд ли смогут выдерживать ощутимые нагрузки, которые 100% появятся при скашивании травы. Они чересчур быстро перегреваются и даже ломаются, а производить их ремонт попросту нет смысла.

Более того, нам потребуется каркас из металла, на который будут прикреплены все элементы устройства

Важно, чтобы на нем не осталось следов коррозионного воздействия, а все части были в целом виде и не имели повреждений. Если нет возможности отыскать подходящий каркас, то можно сделать его своими руками из металлических труб

Кроме того, для собственноручного изготовления газонокосилки нужен шнур электропитания, как можно длиннее. Но это будет лишь в том случае, если вам интересен вариант самодельной электрической косилки. Более того, нужны колеса с малым диаметром. Для передвижения без препятствий самоходной косилки по всей площадки участки хватит и радиуса колес не меньше 0.1 метра. Еще нужен будет специализированный защитный чехол, который будет закреплен вокруг резаков.

Его можно изготовить из листа металла или выбрать по размеру готовое решение, которое идеально подходит. Кроме того, нужен защитный чехол, который будет в полной мере обеспечивать человеческую безопасность при управлении газонокосилки. Более того, он будет беречь резаки от камней. В зависимости от тех особенностей конструкции, которые вам требуются, к газонокосилке можно добавить и иные элементы. К примеру, травосборник даст возможность не оставлять скошенную траву на всей территории, а собирать ее в особую емкость. Она может быть пластиковой, тканевой или комбинированной.

Решения из ткани довольно легкие и компактные, но их нужно время от времени стирать. Когда в сетке начинают забиваться ячейки, то получается своеобразная воздушная пробка, что может стать вполне реальной причиной перегревания электромотора. Аналоги из пластика делают с использованием материалов высокого качества.

Если в них случайно попадет необычный предмет, то это никоим образом не нарушит функционирование устройства. Емкость из пластика несложно очищать. Комбинированные варианты чаще всего поставляют с дорогостоящими типами газонокосилок, из-за чего будут обладать достоинствами обеих типов емкостей. Еще устройство может быть укомплектовано элементами триммера бензинового типа, а еси вам интересует косилка с бензобаком или ее делают из триммера.

Подготовительный этап

Более того, очень важным этапом в подготовке до того, как изготовить электрическую газонокосилку своими руками, будет создание схемы чертежей для будущей конструкции. Это поможет вам соблюсти правильное размещение всех компонентов для будущей конструкции и изготовить правильный по форме каркас, который будет способен выдерживать массу всех элементов и будет выглядеть красиво в точки зрения эстетики. Кроме того, у указанному списку можно добавить всевозможные элементы такие как переходник или цепь, если самоходное устройство для скашивания травы будет выполнен из бензопилы или дрели.

Как сделать газонокосилку своими руками?

Двигатель можно использовать практически от любой старой бытовой техники: бензопилы, стиральной машины с центрифугой, болгарки, дрели. Идеальным вариантом считается мотор асинхронного типа, мощность которого стартует от 500 кВт (при 3000 об/мин).

Кроме мотора, используются два шкива и ремень для передачи вращения с двигателя на привод ножей. Мотор закрепляют на платформе и подключают на одну фазу.

Такой агрегат может легко справиться с большой по размеру площадью территории. Маломощное устройство чаще собирают для обработки незначительных участков с непродолжительным режимом работы. Подбор мощности зависит от общих параметров косилки и диаметра ножа (больше площадь захвата – выше мощность).

Косильные ножи и рукоятка

От параметров и конфигурации ножей зависит результат покоса. В качестве режущего элемента рекомендуется использовать высококачественную твёрдую сталь (2-3 мм). Нож может состоять из одной полосы (≈ 50 см) с отверстием под крепление по центру или двух фрагментов, соединённых между собой болтами либо сваркой. Лучше, если резец будет в форме трапеции, что предотвратит наматывание травы на нож.

Косильный нож для газонокосилки

В качестве режущей части также используют:

• полотна для пилы по металлу;
• цельный круглый диск.

Если к противоположному краю относительно режущей части ножа приварить лопасти или просто его подогнуть, то при рабочем режиме образуется эффект вентилятора. Срезанная трава будет, приподнимаясь кружиться под защитным кожухом. Это даст возможность осуществлять сбор обрезки в сетчатый мешок, который фиксируется на предварительно сделанном отверстии в квадранте.

Колеса

Колёса подбираются с учётом расположения ножей относительно поверхности грунта. Оптимальной считается высота 5-6 см. Чем больше диаметр колеса, тем удобнее перемещать агрегат по участку. Количество движущих элементов зависит от конструктивных особенностей и предпочтения мастера.

Двухколёсный вариант является более маневренным, но корпус при этом должен иметь дополнительную опору для удобства изменения траектории движения.
Газонокосилка-велосипед

Оправка

В качестве рамы можно использовать шасси от тачки или детской коляски. Также можно изготовить её самостоятельно, используя металлические трубочки и уголки. Поверх рамы приваривается цельнометаллический лист (3 мм), в котором по центру следует сделать отверстие под вал двигателя.

Некоторые мастера в качестве оправы используют неглубокий металлический таз, сковороду большого диаметра или полоску металла с фланцем. Двигатель нужно зафиксировать болтами для обеспечения безопасности во время работы.

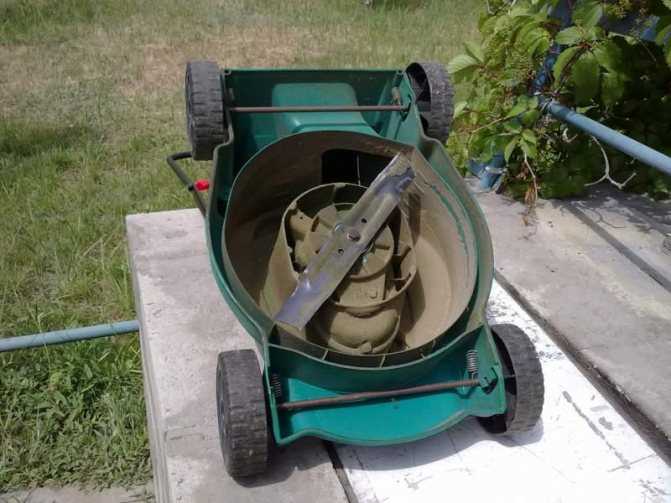

Вариант газонокосилки, собранный своими руками

Принцип сборки

Чтобы при сборке учесть все нюансы и соблюсти правила монтажа, стоит придерживаться такой последовательности.

1. Используя металлический уголок 25х25 мм, сварить раму. По краям прикрепить фрагменты такого же уголка под установку колёс.
2. Из листа металла изготовить каркас под мотор. Для этого нужно вырезать заготовку со сторонами 50х60 см, сделав по центру отверстие, равное диаметру вала. Приварить платформу на раму. К её нижнему краю по периметру приварить защитную полоску от ножей.
3. В зависимости от используемого двигателя следует определить способ его крепления. Если на нём имеются ушки, то к каркасу приваривают дополнительные крепежи. В других случаях фиксация выполняется с помощью болтов, проходящих через металлический лист и корпус двигателя.
4. На вал прикрепить ножи, проверить отсутствие перекосов.
5. К платформе агрегата прикрепить ручку.
6. К двигателю подсоединить кабель.

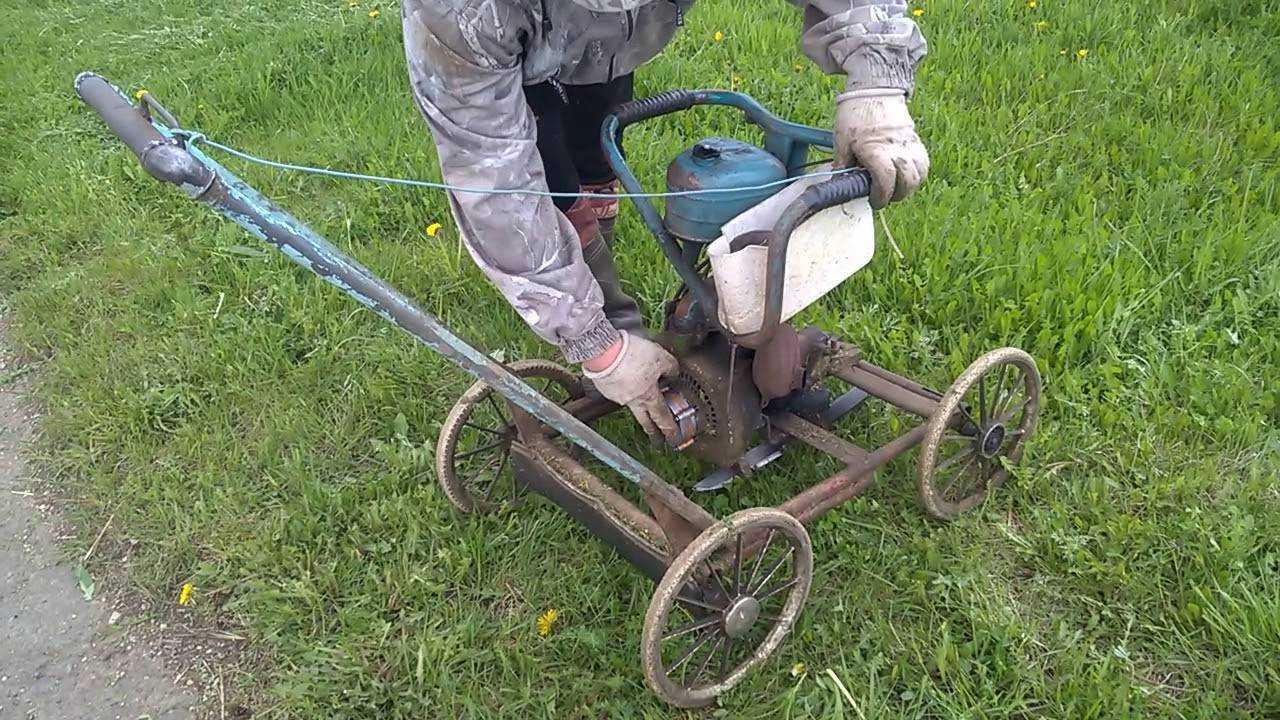

Схема бензиновой газонокосилки
