Особенности монтажа розеток и выключателей

Классификация штепсельных розеток

Поскольку государственные стандарты разных стран предусматривают различные параметры электрической сети и требования к устройству электроустановок, то вполне естественно, что существует большое количество самых различных электрических розеток, отличия которых состоят в значении их номинального напряжения и тока, количестве штырей, габаритных размерах, способах поляризации и т. д.

В нашей стране, а также во многих европейских и азиатских странах используется электроэнергия напряжением 230 В и частотой 50 Гц. Поэтому есть смысл рассматривать только те розетки, которые применяются в таких электросетях.

Согласно международной классификации, розетки, которые могут применяться в нашей стране, принадлежат к двум типам:

Преимущества и недостатки

Стремление максимально «спрятать» вход для розетки объясняется некоторыми причинами:

Практичность, так как плоское изделие не будет собирать на себе пыль, грязь;
Удобство, заключающееся в свободном передвижении мебели, бытовой техники, размещению которых не будет препятствовать торчащая пластмассовая коробка;
Безопасность, ведь проводка, фазы надежно спрятаны в стене или корпусе мебели;
Широкий ассортимент цветов, фактур, форм и материалов;
Эстетичность вплоть до возможности художественно обыграть розетку в интерьере, сделав специальную рамку, декоративные дверцы или роспись.

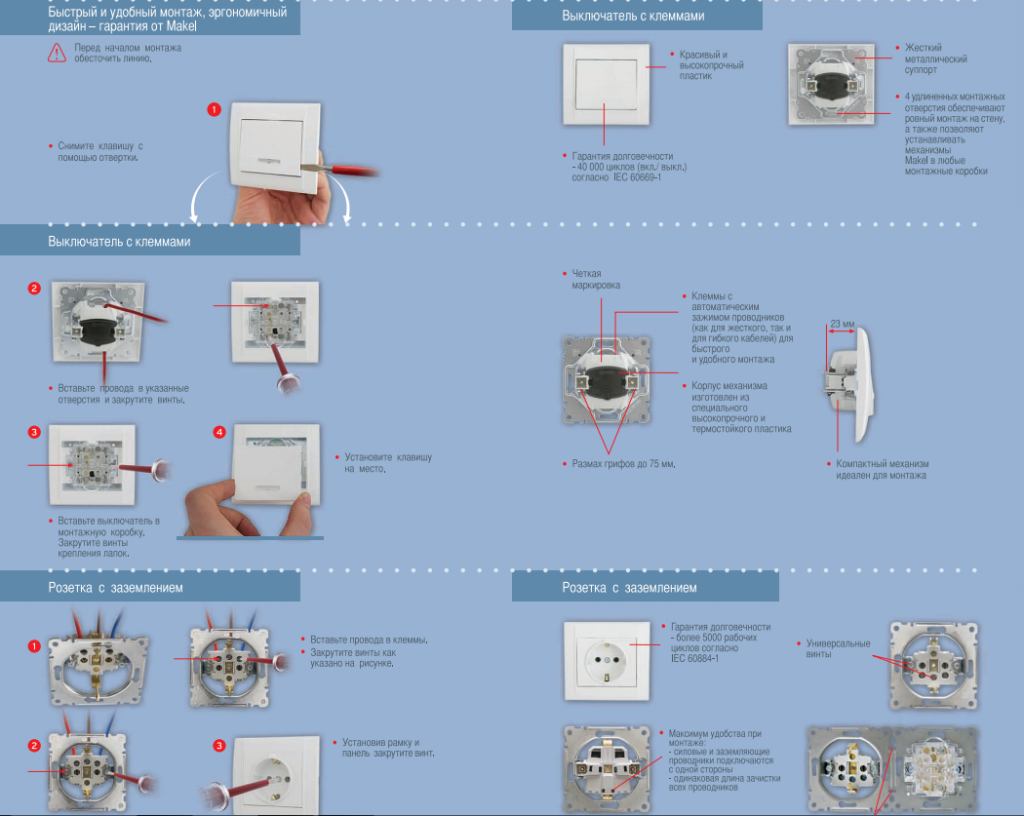

Инструкция по монтажу

Первым делом помещение отключается от электрической сети. Далее определяется место монтажа. Затем при помощи дрели, перфоратора либо молотка делают отверстие в стене. Желательно, чтобы края углубления получились максимально ровными. После устанавливают пластиковую коробку, где будут находиться провода и вся внутренняя часть розетки. На дне ее есть два отверстия. В них должны располагаться жилы электрического провода. Чтобы зафиксировать подрозетник, можно использовать штукатурные смеси, клеи на гипсовой основе либо гипс. Процесс состоит в смазывании раствором любых щелей. Лучше всего если материал будет по консистенции напоминать мягкий пластилин. Далее убирают остатки раствора и выравнивают стену. Провод необходимо зафиксировать в коробе. После этого кабель зачищается примерно на 2 сантиметра и фиксируется на контактах колодки розетки. Сначала подключают нулевые жилы кабеля, затем фазовые, а после – заземление. Процесс фиксации проводов выполняется при помощи винтов или пружин. Затем колодка крепится на подрозетнике. Это можно сделать при помощи раздвижных лапок или же шурупов-саморезов, которые пройдут через всю поверхность розетки и подрозетника. Далее остается только установить пластиковый корпус и проверить работоспособность прибора.

Инструкция по установке

Электромонтажные работы осуществляются в следующем порядке:

Отключаем электропитание в помещении.
Помечаем маркером место, на которое будет устанавливаться фурнитура.

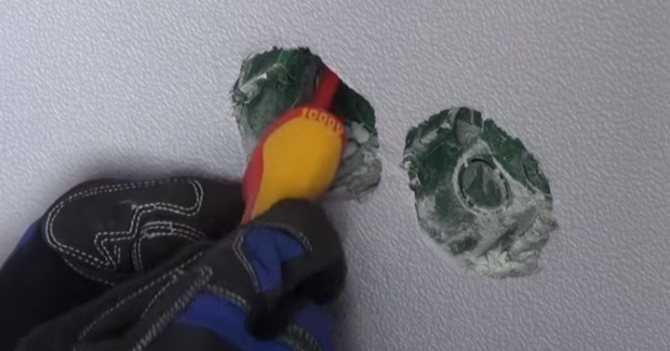

Проделываем в стене нишу под розетку. Для этого используем электродрель или молоток с зубилом. Тип выбранного инструмента напрямую зависит от материала стены.
У ниши должны быть максимально ровные края, так удобнее будет устанавливать коробку, в которой расположены внутренняя часть розетки и провода.
На дне установочной коробки имеется пара отверстий, через которые проходят жилы провода.
Чтобы закрепить подрозетник, штукатурим участки стыковки. Также можно использовать гипсовый клей или строительный гипс. Необходимо закрыть все щели, чтобы коробка полностью соприкасалась со стеной. Наносимый материал своей консистенцией должен напоминать пластилин.

Когда замазка застынет (минут через 15-20), можно продолжать работу. Однако вначале нужно удалить остатки штукатурки и выровнять поверхность.
Фиксирует хомутом провод в установочной коробке. Это облегчит дальнейшую установку.
Зачищаем две-три кабельные жилы на пару сантиметров. Присоединяем контакты колодки с кабелем от электрической сети. Вначале стыкуем нули, затем фазы и заземление. Контакты расположены вверху, провода — внизу.
Крепление проводов осуществляем винтами и пружинным механизмом. Излишки проводов оставляем на дне подрозетника.
Фиксируем колодки на подрозетнике. Для этого можно использовать один из двух способов. Первый вариант предусматривает использование раздвижных лапок, которыми закрепляются винты на разъеме. Во втором случае фиксация осуществляется шурупами, проходящими через розетку и подрозетник.

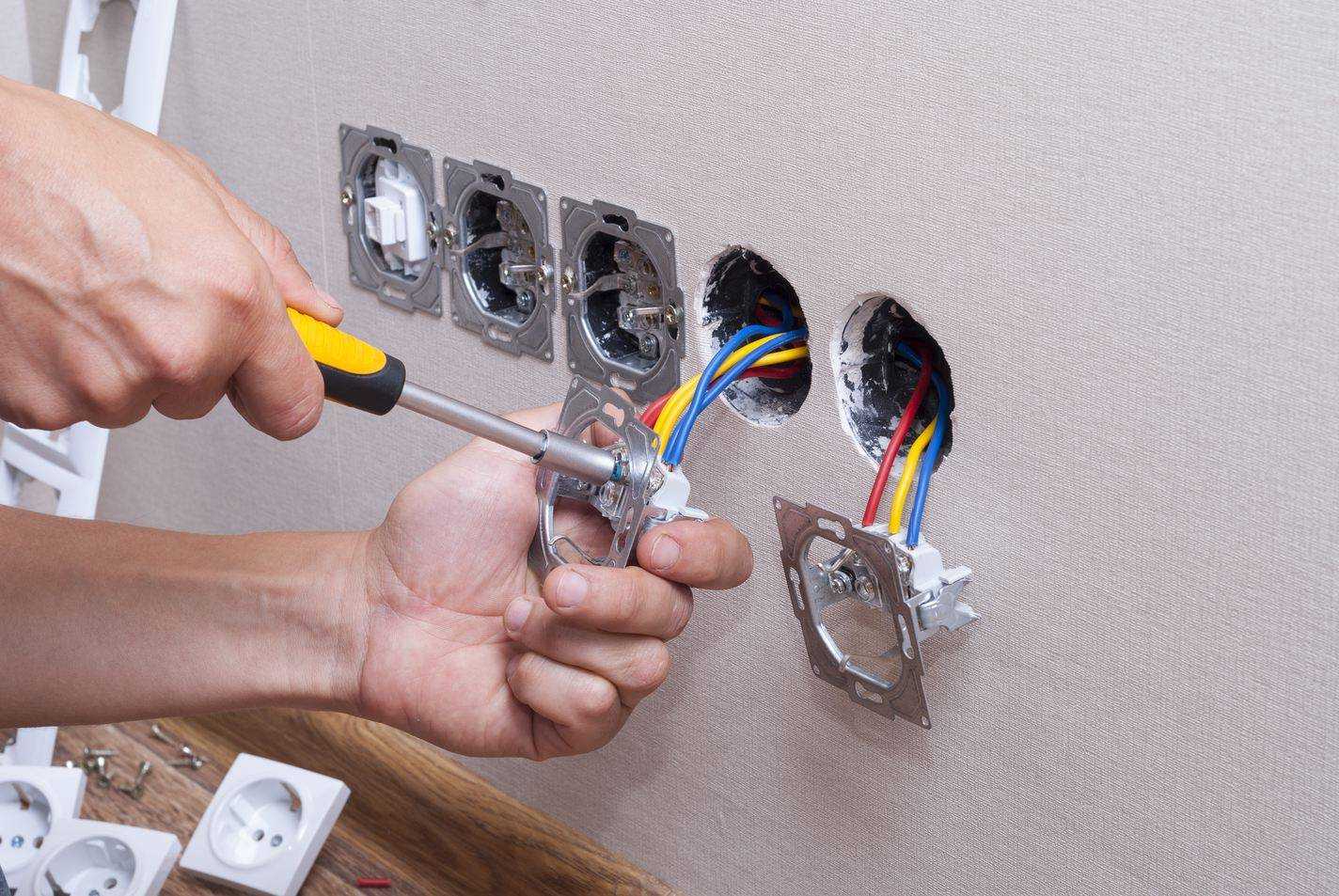

Когда установлен подрозетник, монтируем пластиковый корпус, а также проверяем розетку на работоспособность.

Вариант 1 – На стене

Самое популярное и привычное место размещения розетки любого типа – стена. Чтобы грамотно вывести питание для электроприбора или бытовой техники, следует предпринять следующие шаги:

Определить место для будущей розетки, начертить ее контур на стене.
Если около выбранного места отсутствует подведенная проводка, то необходимо подвести электричество: найти ближайшую распределительную коробку и подходящий автомат, определить фазной провод, проштробить канал от щитка до обозначенного места, проложить провод.
Обесточить все помещения, отключив щиток или выкрутив пробки.
Сделайте аккуратное отверстие в стене необходимого размера, воспользовавшись дрелью с насадкой, сверлом, зубилом и молотком.
Установить подрозетник, зафиксировать его штукатуркой, цементом или гипсом.
После остывания раствора необходимо выровнять поверхность, отшлифовать.
Через специальные отверстия в коробке вытянуть провода наружу.
Зачистить фазы проводников на несколько сантиметров, соединить контакты розетки и щитка.
Заделать штробу штукатуркой.
Зафиксировать на коробке декоративную часть специальными “лапками”, защелками, винтами или шурупами.
Проверить работоспособность устройства.
При необходимости оснастить дополнительными элементами: защитой, крышкой.

Особенности скрытых розеток для разных комнат

Двойная розетка для уличной установки

При использовании скрытой розетки необходимо учитывать особенности помещения, в котором она устанавливается.

Устройства, к которым подключается стиральная машина, должны обладать повышенной степенью защиты от влаги. В кухне уместно использовать специальные розетки выдвижного типа, которые встраивают в столешницу или мебель. Такие модели обеспечивают ограниченный доступ к электричеству и позволяют сэкономить пространство. На улице устанавливают специальные типы розеток с повышенной защитой от влаги и пыли

При выборе устройства для спальни в большей степени обращают внимание на его внешний вид. Розетка должна иметь красивый корпус, удачно вписываться в интерьер и находится в удобном для подключения электроприборов месте

Стоимость установки розеток

Работы по установке розеток не очень трудны, но требуют некоторой сноровки и специфического оборудования. Поэтому лучше доверить это дело профессионалам.

Цены на установку розетки зависят от того, какие именно работы требуется выполнить. Если подрозетник в стене уже есть, то стоимость установки розетки будет 200 – 400 рублей.
Врезка подрозетника в стену оплачивается дополнительно и зависит от материала стены: в гипсокартонную стену 150 – 250 рублей, в бетонную или кирпичную – от 300 рублей и выше.
Соответственно, стоимость установки блока из трёх розеток с предварительной врезкой подрозетников в гипсокартонную стену обойдётся где – то в 1200 – 1400 рублей.
Также, если требуется предварительная разводка электросети, то эти работы оплачиваются дополнительно и зависят от того, нужно ли для этого штробить стены. Оплата осуществляется за погонный метр разводки.

Подключение розеток шлейфом. Соединение розеток шлейфом своими руками

Работы, связанные с электричеством, в том числе и монтаж/демонтаж розеток, безусловно, относятся к числу тех, что требуют профессионального подхода. На сегодняшний день подключение розеток производят одним из следующих способов: используя для каждого места отдельную линию электропроводки или подключив несколько точек к одному источнику (шлейфом). Первый вариант требует больших финансовых затрат, кроме того, с ним возникает ряд дополнительных трудностей в случае, если монтаж осуществляется при уже выполненной отделке. Однако все это с лихвой компенсируется надежностью.

Если речь идет об обслуживании мощных электроприборов, то рекомендуется использовать только розетки с отдельной линией. При этом нужно помнить, что образованная подобным образом цепь рассчитана на определенную суммарную нагрузку и в случае несоблюдения условий эксплуатации в любой момент могут возникнуть проблемы.

Данная статья предназначается в помощь тем, кто решил, что именно подключение розеток шлейфом является оптимальным вариантом для его жилища.

Итак, подключение шлейфом это параллельное соединение всех элементов (в нашем случае розеток) к одной линии электропроводки. Кабель от силового щита идет к подрозетнику, где подсоединяется к первой розетке, к той добавляется вторая, ко второй третья и т.д.

Недостатком такой схемы является то, что если в месте контакта повредится одна из жил, то в определенной точке цепи перестанут работать, как минимум, все идущие далее элементы. Отсюда вывод: чем меньше розеток входит в систему, тем надежнее она будет.

Минусом скрытой проводки является необходимость лишний раз «раскурочивать» стены, когда возникнет потребность произвести какие-либо работы. Каждый из вариантов прокладки имеет свои плюсы и минусы, поэтому выбор здесь индивидуален.

Особенности монтажа шлейфового подключения

Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…

Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты. Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.

К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.

Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии

Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:

С использованием специальных соединителей

Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.

При шлейфовом подключении магистральный провод, подведенный от силового щитка, поступает к посадочному месту многоместного подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.

Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно

При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом. На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.

Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.

Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.

Полезные советы

Опытные электрики советуют учитывать следующие рекомендации при установке розетки в доме:

Если возникает необходимость подключать несколько электроприборов рядом в одной комнате, лучше установить блок розеток. В этом случае нет необходимости прокладывать отдельную линию на каждую электрическую «точку», т.к. все изделия подключаются шлейфом (как на схеме).

При покупке подрозетников выбирайте изделия с ребристыми внутренними стенками. Это позволит более надежно зацепляться распирающим лапкам при установке.
Если внутренние стенки гладкие, с помощью стамески прорубите небольшие отверстия точно под зацеп лапок, чтобы в будущем розетка не выпадала и не вываливалась.
При распоре лапок вкручивайте винтики поочередно, чтобы сердцевина плавно фиксировалось. Если сначала до упора закрутить один винт, а потом другой, возникнет перекос.

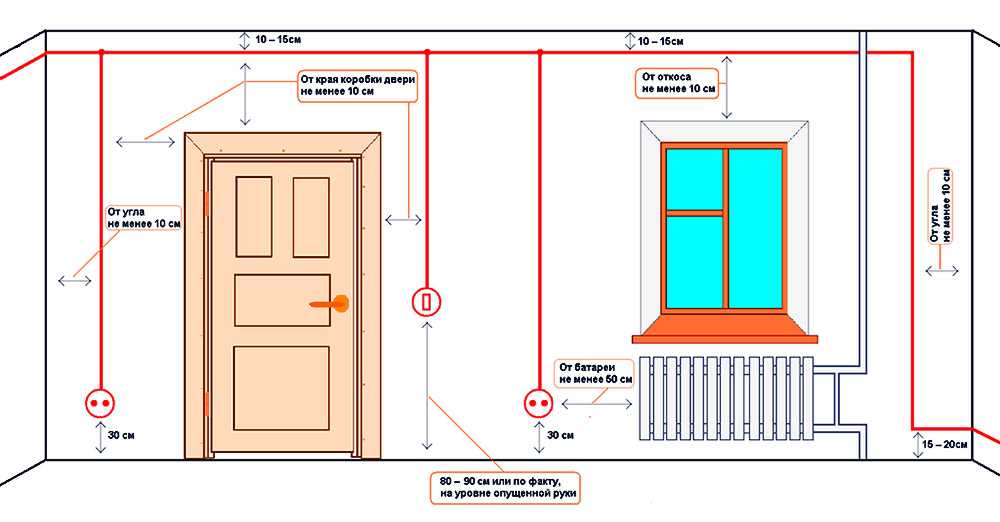

Высота размещения розеток не нормируется, но обычно принято выполнять установку изделия на 60 см выше пола. В детской комнате высота должна увеличиться до полутора метров, чтобы ребенок не подвергался опасности при своем любопытстве. Не рекомендуется крепить изделие ниже 20 см от пола, т.к. во время влажной уборки может произойти попадание воды на изделие, что приведет к негативным последствиям.

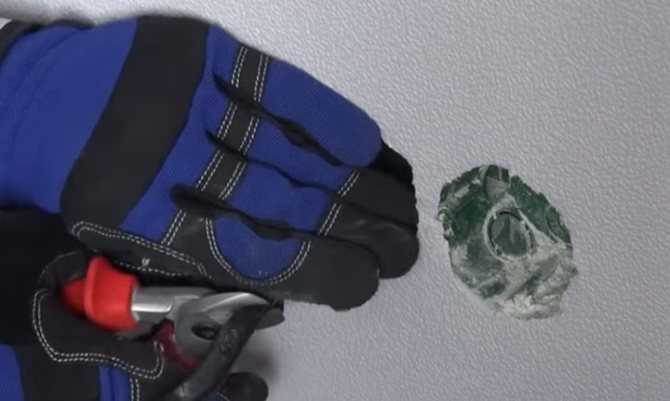

Если вдруг кабель поломается в штробе и его длины не хватит для подключения розетки, рекомендуется применить один из способов соединения проводов. Лучший способ – использование клеммных колодок!
Заводите контакты сверху. В этом случае обслуживание и ремонт будет более удобным.
Используйте розетки только от качественных производителей: легранд (Legrand), шнайдер электрик (Schneider Electric) и т.д.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

удобства монтажа

глубины подрозетника

Вы должны понимать, что та длина, которую вы оставите, в будущем пригодится для удобного демонтажа, вытаскивания и проведения каких-то ревизионных работ. Либо вообще замены розетки на другую модель.

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Монтаж и подключение розеток в кухне

Расположение розеток

Скрытая розетка для кухни не обойдется без штробления стен. Процесс это трудоемкий, и поэтому лучше заранее определиться с местом их расположения, дабы потом не пришлось переделывать.

Вариант расположения розеток на кухне

Главным правилом, которым мы должны руководствоваться при выборе расположения розеток , является п.12.29 ВСН59 – 88, в котором сказано, что розетки должны размещаться в местах, удобных для их эксплуатации. Поэтому розетки для стационарных электроприборов размещаем в непосредственной близости к их размещению.

Розетки для подключения приборов для временного пользования обычно размещают в центре рабочей зоны. Другие розетки также размещают недалеко от мест их эксплуатации.

Подключение розеток

На последнем этапе нашего монтажа остается непосредственно подключение розеток. Для этого нам необходимо прокинуть провод, обычно для этого используют трехжильный провод от распределительного щитка до распределительной коробки.

Скрытая розетка устанавливается в так называемую закладную коробку. Ее следует установить и закрепить еще на стадии подготовительных работ. Крепится она либо при помощи шпаклевки, либо саморезами непосредственно к стене.

Подключение нескольких розеток шлейфом

Теперь можно производить подключение. Скрытая розетка на кухне обычно запитывается от собственной распределительной коробки. Здесь у нас должно быть три провода. Один из которых фазный, второй — нулевой и последний — защитный. Если вы руководствуетесь п.1.1.29 ПУЭ, то нулевой провод имеет голубой цвет, защитный провод имеет желто-зеленый цвет, а фазный провод для однофазной сети может иметь любой цвет.
Поэтому, соблюдая п.2.1.21 ПУЭ, который запрещает использовать скрутки, выполняем соединение проводов одного цвета.
После этого выполняем подключение на розетки. В первую очередь, подключаем защитный провод к заземляющим контактам розетки. Затем в произвольном порядке подключаем нулевой и фазный провода к силовым контактам розетки.

На этом наша работа окончена. После подключения последней розетки и закрытия крышки распределительной коробки можно подать напряжение и проверить работоспособность наших розеток.

Защита розеток

Наиболее популярные типы разъемов — IP44 и IP54. Маркировка на электрофурнитуре указывает на степень защиты устройства от внешних воздействий. Первая цифра определяет класс защиты от твердых частиц (пыли), вторая — от влажности. Чем больше цифра, тем лучше защищенность разъема.

Наиболее распространены в бытовых условиях устройства типа IP44. Они защищены от попадания внутрь частиц диаметром более 1 миллиметра, а корпус имеет влагозащитное исполнение.

Со вставленной вилкой класс защиты розетки IP44, а без вилки с закрытой крышкой – IP54

Скрытые розетки для кухни чаще всего относятся к классу IP44. Более защищенный уровень IP54 необходим в помещениях, подверженных сильному запылению. Во всех остальных случаях такой уровень защиты будет излишним.

Для защищенности от попадания твердых частиц и влаги приборы оснащаются пластиковыми кожухами, дополнительными крышечками и резиновыми прокладками. При этом нужно понимать, что ни IP44, ни IP54 не смогут противостоять факторам внешней среды на складе цемента или автомойке. В указанных ситуациях понадобятся устройства с более высоким уровнем безопасности.

Определяемся с местом

Перед началом монтажных работ определитесь с местом установки выдвижного блока. Для этого, как правило, выбирается горизонтальная поверхность рабочей столешницы или стенка шкафа.

Наиболее предпочтительные варианты:

Рабочая столешница – самый распространенный вариант. Когда скрытый удлинитель установлен в рабочей поверхности, в закрытом состоянии гаджет практически незаметен и неощутим при использовании стола. Недостаток способа в том, что розетку можно легко залить водой или испачкать продуктами.
Верхние модули кухонного гарнитура. Преимущество выбора такого места в том, что находясь сверху, электрическая розетка защищена от попадания грязи, жира и воды, которые запросто могут спровоцировать выход из строя. К тому же такое место хорошо тем, что до блока не доберется маленький ребенок. Недостаток в том, что пользоваться розеткой, расположенной на такой высоте, не совсем удобно.
Стенки нижних тумб. В таком случае розетка будет выдвигаться в сторону, поэтому для такого варианта лучше выбирать горизонтальные конструкции или блоки с поворотным механизмом.

Вывод: выбирайте место в зависимости от личных предпочтений и возможностей кухни.

Как правильно пользоваться розетками в столешнице

Розеточный модуль столешницы большую часть времени находится в скрытом состоянии, а это значит, что он не годится для подключения таких мощных и долговременно работающих устройств, как холодильник, стиральная машина, электроплита или микроволновка. Этот модуль подходит для подключения бытовой техники, которой вы пользуетесь время от времени (миксера, блендера, электромясорубки) или для подзарядки планшета.

Если вы задумали самостоятельно установить такой розеточный модуль, нужно помнить, что ни в коем случае нельзя располагать его рядом с плитой в открытом или закрытом состоянии, потому что, помимо брызгающего жира, ему будет угрожать деформация от высокой температуры. Расстояние до плиты должно быть не менее 60 см.

ФОТО: idei.clubПри эксплуатации прибора стоит помнить, что нельзя допускать в него попадания воды. Перед погружением блока в столешницу нужно обязательно отключить его от сети с помощью специальной клавиши

И если вдруг вы заподозрили, что внутрь попала вода, следует немедленно отключить прибор от питания. Не стоит максимально нагружать встроенную розетку множеством подключений, особенно если вы не уверены в мощности подключаемых приборов. Проводка модуля не должна быть скручена или иметь изломы, соприкасаться с нагревающимися приборами и поверхностями. Вставлять и вынимать вилку прибора нужно аккуратно, не рывками и без усилий.

Bcsongben TC-TBSO-2DE-2U – эргономика и качество

Еще одна настольная розетка выдвижного типа, оснащенная 2 гнездами питания и 2 USB-портами для зарядки смартфона или любой другой техники. Устройство легко монтируется и не занимает пространство на столе. Для того чтобы достать розетку, достаточно потянуть ее за специальную конструкцию.

Несмотря на все преимущества, изделие имеет и ряд недостатков. Даже при учете того, что у розетки всего 2 гнезда, она выглядит громоздко и выпирает из-под стола. Во-вторых, основная часть конструкции выполнена из не самого долговечного пластика.

Плюсы:

дизайн;
эргономика;
2 USB-порта;
адекватная цена;
удобный механизм открытия.

Минусы:

выглядит громоздко;
качество пластика.

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

Конструкция розеток

Любая розетка состоит из трёх основных частей:

Основание розетки. Изготавливают его из устойчивого к горению пластика или керамики. Пластик более удобный в эксплуатации материал, чем керамика. Он позволяет предусмотреть любые особенности крепежа, но может плавиться при нарушениях в работе электросетей (скачки напряжения, повышенные нагрузки, короткое замыкание). Керамическое основание безопаснее, хорошо отводит тепло, не восприимчиво к нагреву, но достаточно хрупкое и несколько дороже пластикового.
Токопроводящие элементы. Изготавливаются из хорошо проводящего электрический ток медного сплава. Контакты из латуни без покрытия дешевле прочих и чаще применяются, но имеют некоторые недостатки. В процессе эксплуатации постепенно ухудшается проводимость, так как при повышенной влажности и при взаимодействии с алюминием (материалом проводов) латунь окисляется. Лужёные латунные контакты надёжнее, потому, что меньше подвержены коррозии и легче паяются, если это потребуется. Все латунные контакты недостаточно хорошо пружинят, что приводит к разбалтыванию розетки. Впрочем, в большинстве приборов для предотвращения этого применяют прижимные шайбы. Лучшими, хотя и редко встречающимися, являются бронзовые контакты. Они хорошо пружинят и надёжно держат контакт.
Лицевая панель. Это внешняя часть розетки. Чаще всего выбирают розетку именно по лицевой панели, чтобы подходила под интерьер и дизайнерскую задумку – разнообразие форм и расцветок сейчас позволяет воплотить любую идею. Лицевая панель изготавливается, как правило, из негорючего поликарбоната, но также могут использоваться и стекло, дерево, керамика.

Конструкция розетки

Обзор производителей

Немаловажный критерий при выборе устройства – его производитель. Изготовитель должен быть проверенным и зарекомендовавшим себя.

Самые известные и надежные фирмы:

Kondator – шведская компания, которая производит вертикальные скрытые трехмодульные удлинители в алюминиевом корпусе. На таких изделиях могут встречаться разъемы VGA, USB- и порты для подключения интернета и передачи данных.
Global Technology Vision (GTV) – польский дистрибьютор, широко распространенный в странах Азии и Европы. Поставляемые фирмой блоки из трех розеток встречаются в черном и серебристом цвете. Удлинители оборудованы защитными крышками из несгораемого полимера, что весьма актуально, если розетка установлена возле плиты. Корпус внутри гнезда выполнен из алюминиевого сплава, что повышает долговечность конструкции.
Немецкая компания Schulte Elektrotechnik производит электротехническое оборудование под брендом EVOline. Их встроенные розетки представляют собой модульные конструкции, которые значительно расширяют возможности гаджета подключением дополнительных девайсов.
Испанский производитель Simon Connect выпускает устройства универсального назначения с интересным современным дизайном. Разнообразие форм позволяет подобрать гаджет под любой интерьер.
Французский производитель Legrand поставляет скрытые розетки со сменными корпусами популярных цветов (черный, металл, белый, золотой, серебряный), состоящие из нескольких модулей.
Фирма BachMann – компания из Германии, которая производит качественные и дорогие технические приборы.

Выбирая скрытую розетку от одной из перечисленных компаний, можно не беспокоиться о качестве и производительности изделий.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

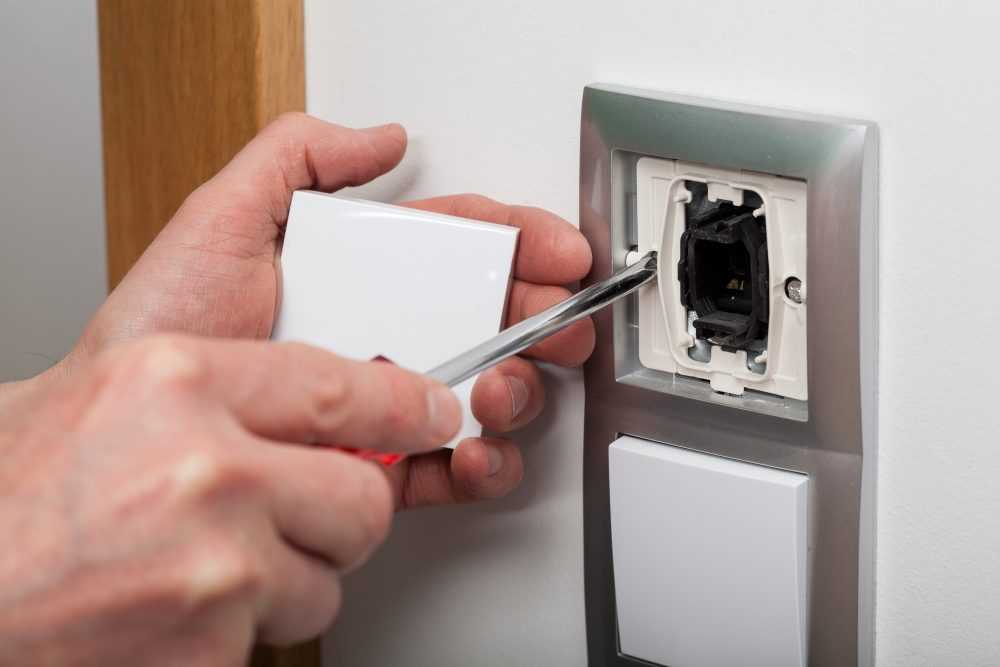

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.
