Виды конструкций теплиц из профильной трубы

Профиль позволяет создать каркас теплицы любой существующей формы. Однако из-за сложности изгиба чаще всего практикуют возведение конструкций с ровными плоскостями. Популярными считаются теплицы в виде домика или пристройки к зданию. Если создание дуг не является для хозяина трудностью, то можно возвести арочный парник.

Арочная теплица из профилированной трубы

Преимуществом парника с арочной крышей является хорошая обтекаемость. Осадки не задерживаются на полукруглых скатах, снижается парусность. Теплицы чаще используют для культивации низкорослых культур. Закругленные элементы крыши крадут свободное пространство, не позволяют близко к стенам теплицы высаживать высокорослые растения.

Двускатная теплица из профилированной трубы

Парник в форме домика с двускатной крышей считается лучшим вариантом. Во-первых, профильные заготовки не придется гнуть. Во-вторых, внутри теплицы образуется максимум свободного пространства. Можно выращивать растения любой высоты, ставить стеллажи, создавать яруса, обустраивать вертикальные грядки.

Односкатная теплица из профилированной трубы

В общих чертах конструкция является половинкой домика с двускатной крышей. Теплицу пристраивают к стене здания с южной стороны. Крышу делают с одним скатом. Дополнительным преимуществом является получение тепла от стены отапливаемого здания. Растения часто не нуждаются в организации обогрева. Однако от сырости фасад быстрее пропадает. На стене появляется грибок.

Необходимые материалы и инструменты

Сделать парник из профиля для гипсокартона своими руками не сложно, главное — иметь необходимые материалы и инструменты:

Рулетка для замеров
Шуруповерт
Болгарка
Ножницы для резки металла
Уровень строительный
Электролобзик
Маркер

Материал для возведения теплицы:

Металлический профиль для гипсокартона с оцинковкой
Поликарбонат в листах для перекрытия каркаса
Саморезы по металлу
Подкладки из резины под саморезы
Отвесы для выравнивания стен
Дверь с коробкой готовая к установке

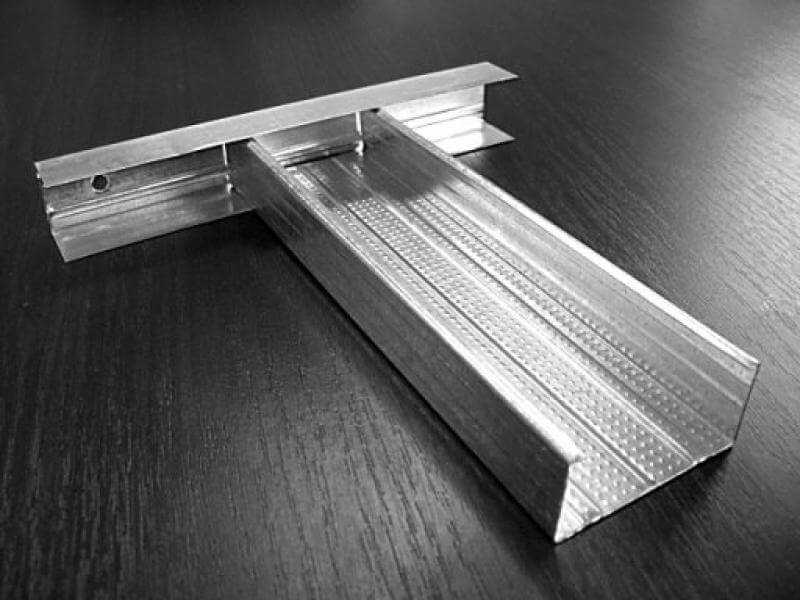

Выбор профиля немаловажен, потому что влияет на конечный результат и его качество.

Чтобы теплица была прочной, надёжной и служила не один год, необходимо комбинировать профиль из нескольких видов. На строительном рынке можно приобрести следующие виды:

Направляющие. Собирают по всему периметру конструкции, к ним легко крепить другие элементы парника
Потолочные. Имеют хорошие рёбра жёсткости, что подходит для перекрытия
Стоечные. Их используют для основной несущей опоры
Арочные. Применяют для дверного проёма или каркаса в виде арки

Для возведения конструкции парника хорошим выбором будет 42-й металлопрофиль стоечный и направляющий, они легки в монтаже и надёжны в эксплуатации. Если размер теплицы будет больше, чем 3х6, тогда надёжнее 50 профиль.

Если строится теплица из направляющих для гипсокартона своими руками, но другие виды профиля не используются, то результат получится некачественным. Направляющий профиль необходим для выравнивания плоскости, но под основу он не подходит.

Выбор профиля и формы конструкции

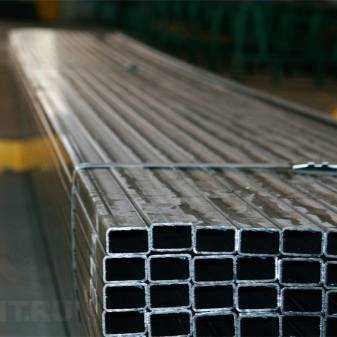

При изготовлении квадратной или прямоугольной трубы могут использоваться:

горячая деформация;
холодная деформация;
электросварка;
электросварка в сочетании с холодной деформацией.

Официальные требования к профильной трубе установлены ГОСТ 8639-82 и 8645-68. Существуют варианты на основе различных металлов, чаще всего строители отдают предпочтение стали с внешним антикоррозийным слоем. Оптимальное упрочнение достигается за счет четырех ребер жесткости, которые принимают максимальную часть нагрузки.

Оцинкованная профильная труба должна иметь специальный слой и внутри, и снаружи. Отличить качественный материал несложно – он должен быть довольно легким. Сделанный из него каркас не составляет труда переместить в другое место либо перевезти на машине. Благодаря солидному защитному покрытию риск коррозии оказывается минимален.

Если нужна гарантия повышенной механической устойчивости конструкции, берут профильную оцинкованную трубу с дополнительным усилением. Такой материал спокойно переносит давление до 90 кг на 1 кв. м. Согласно положениям ГОСТ, подобные конструкции могут служить до 20 или даже до 30 лет. Даже если оцинкованный слой подвергнется сгибанию, на нем появятся вмятины и другие дефекты, но покрытие почти наверняка останется целостным на долгое время.

Чтобы изготовить каркас из незащищенной трубы, используется сварка. Оцинкованные элементы связываются болтами, особыми стыковочными деталями либо уголками. Использовать металлические элементы большого диаметра не слишком практично, потому что они чрезмерно тяжелы и неудобны.

Сложности процесса

Весь металлический материал может быть частично или целиком изогнут. Процесс изворота проводят двумя способами:

механическое воздействие;
нагревание металла.

Круглое изделие из металла имеет ориентировочно ровные показатели. Однако профильная труба имеет угол под 90°. Такой угол трубы мешает спокойному изгибу, в результате появляются различные складки, которые впоследствии могут лопнуть или сломаться.

Для того чтобы не портить металл, нужно четко знать, как согнуть профильную трубу в домашних условиях. Многие дачники, не зная чуткостей изгиба, тратят немало материала, который вследствие выбрасывается.

Секторная сварка

Часто люди не знают, как согнуть трубу из нержавейки, так как нержавеющий материал имеет более прочный сплав, чем обычная сталь. Конечно, благодаря профессиональному оборудованию это сделать просто. Но как быть, если под рукой нет ничего, что может обеспечить достаточное механическое давление? Именно для этой цели выдумали секторную сварку.

Принцип ее в том, что профильное изделие надпиливается с одной стороны на равных расстояниях, после чего материал загибается в необходимом направлении и прорези завариваются сваркой

В таком случае важно знать, что профтруба чаще всего тонкостенная и когда прорези находятся рядом, ее очень легко прожечь

Люди, имеющие малый опыт работы с инструментом, часто промахиваются в надпилах, делая их то чрезмерно частыми, то редкими. Чтобы удостовериться в правильности разметки, можно взять другой эластичный квадратный материал и использовать его как шаблон.

Если иметь под рукой газовую горелку, то профильный материал можно изогнуть с помощью нагрева. Как только металл становится горячим, он легче подвергается искажению, что помогает избежать складки с внутренней стороны стенки. Если радиус изгиба небольшой, то можно обойтись обычным зажимом. Но если требуется более точный изгиб, потребуется направляющая стенка.

С помощью песка

Чтобы сделать изделие из гнутой профильной трубы, можно использовать песок. Конец материала плотно закрывается особой пластмассовой или медной втулкой. После этого в трубу засыпается мелкий песок

Важно, чтобы изделие было полностью забито песком. Поскольку пустое пространство внутри трубы теперь плотно забито, материал будет гораздо проще подвергаться механическому изгибу

Главное, изначально создать стандарт, по которому можно выгнуть и направлять изделие

Главное, изначально создать стандарт, по которому можно выгнуть и направлять изделие.

Изгиб на дереве

Такой метод сравнительно часто используют, если диаметр трубы не превышает 15 мм. Чтобы сгибание прошло успешно, конец материала необходимо плотно закрепить. Но что делать, если руками материал не удержать, а других мест крепления попросту нигде нет? И на это мастера на все руки придумали метод крепления. Наверняка на всех дачных участках могут быть деревья. Именно дерево и может послужить не только прочным креплением, но и диаметром для изгиба профильной трубы.

Выбор теплицы – правильный выбор

Имеющиеся в продаже теплицы, не всегда отвечают требованиям садоводов любителей. Поэтому одним из самых лучших вариантов устройство теплицы на собственном участке является возведение данной конструкции своими собственными силами.

Материал для устройства теплицы

Перед тем как приступить к строительству теплицы, необходимо решить вопрос с материалом, из которого она будет устроена. Рассматривая современные материалы для устройства теплиц, особо хочется выделить листы сотового поликарбоната.

Чем примечателен данный материал?

Прочностью. Листы поликарбоната хорошо выдерживают нагрузку и достаточно эффективно противостоят механическому воздействию.
Светопроницаемость данного материала составляет 90%. Для теплицы это более чем достаточно.
Устройство листов сотового поликарбоната образует своеобразную воздушную прослойку, которая является хорошим теплоизолятором.
Внутренние ребра обеспечивают достаточную жесткость конструкции и при этом лист довольно легко можно согнуть.
Легкость данного материала позволяет обходиться без устройства мощного фундамента и тяжелого каркаса жесткости.

Как видим, плюсов предостаточно.

Размер и форма – решение вопроса

Перейдем к главному вопросу — как построить теплицу из поликарбоната своими руками?

Без четкого плана и чертежей тут не обойтись. Но вначале необходимо решить вопрос с размерами и формой будущей теплицы.

Что касаемо размеров, данный вопрос напрямую связан с вашими пожеланиями, возможностями и размерами участка

Поэтому мы не станем заострять свое внимание на нем, это решать вам

А вот насчет формы будущего строения, этот вопрос необходимо рассмотреть более детально.

Просматривая информацию об устройстве теплицы из поликарбоната своими руками, видео ролики и фотографии разнообразных конструкций, можно заметить, что показывают они в основном теплицы в виде арок.
Как многие заметили, предлагаемые в продаже теплицы имеют арочную форму.
Более заинтересованные читатели заметили, что в рекомендациях на тему как выполнить строительство теплицы из поликарбоната своими руками, выделяется две конкретные формы, это арочная конструкция и с прямыми стенами.

Теплица с прямыми стенками.

Скорость сборки не главное

Арочная промышленная теплица.

Описывая первую и вторую конструкцию, как правило, хвалят первый вариант гораздо больше второго.

В заслугу первого, арочного, в основном ставится:

Простота в сооружении. Согнул лист и закрепил.
Отсутствие большого количества элементов каркаса прочности.
Хорошую сопротивляемость конструкции к снеговой нагрузке.

Все сказано правильно и верно

Но если обратить внимание на описываемые достоинства данного сооружения, вы не найдете ни слова о функциональных способностях данной конструкции

Иными словами рекомендации говорят, что сборка теплицы из поликарбоната своими руками, при арочной форме, обойдется вам намного легче и выполнить ее намного быстрей.

Так стоп. У нас есть вопрос. Мы что, участвуем в соревновании на скорость сборки теплиц?

Или мы строим теплицу из поликарбоната, которая должна выполнять функции на все 100%?

На данный вопрос ответа вы не получите, по одной простой причине, арочная форма теплицы хоть и собирается гораздо быстрей и при минимальном каркасе жесткости хорошо выдерживает внешнюю нагрузку, но по своим функциональным качествам, а именно обеспечению растений достаточным теплом и светом, намного проигрывает аналогичной теплице с прямыми стенками.

Неправильная форма

При одинаковом размере, вы затратите гораздо больше средств на обогрев арочной теплицы, чем на обогрев теплицы с ровными стенками.

Все дело в светопропускной способности согнутого и прямого листа поликарбоната. В данной статье мы не станем углубленно рассматривать данный вопрос, тем более на страницах нашего ресурса в одной из статей мы подробно описывали эффект отражения фотонов света согнутой поверхность.

Иными словами, сегодня мы будем строить теплицу не на скорость возведения, а на получение функциональной теплицы, в которой мы будем выращивать овощи и зелень при минимальных затратах.

При выборе формы нужно учесть одну особенность поликарбоната, а именно то, что в изогнутом виде он отражает больше солнечных лучей чем в прямом. Поэтому в теплице с прямыми стенами будет теплей, что поспособствует лучшему развитию растений, особенно если дополнительный обогрев не предусмотрен.

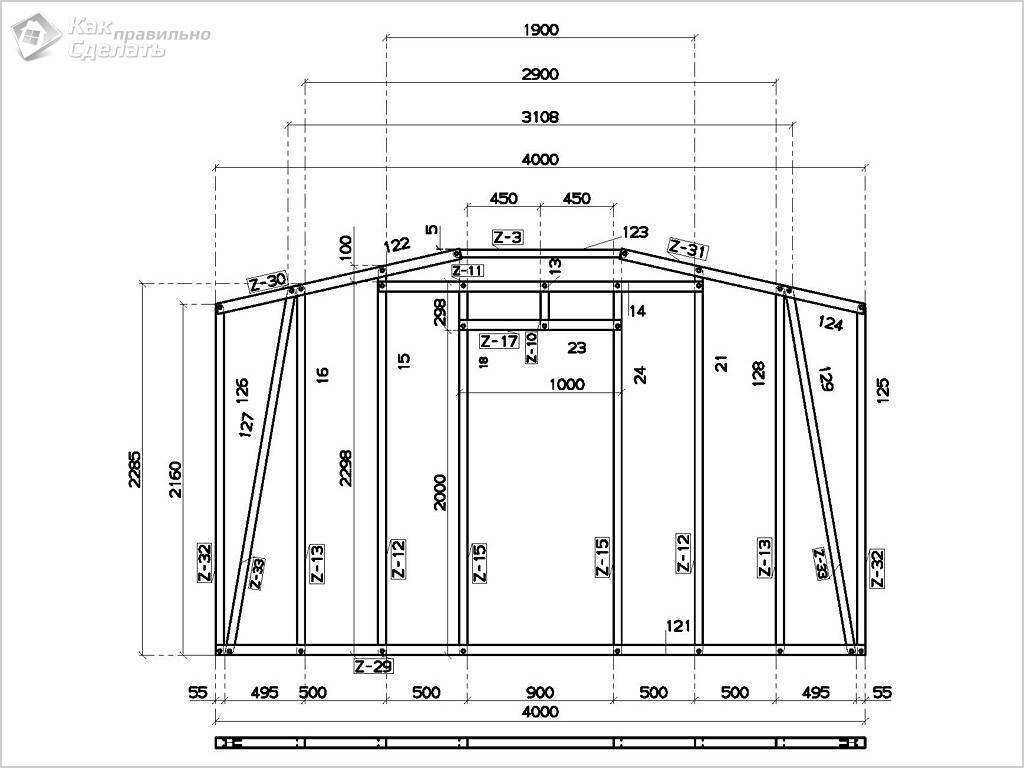

Чертеж – что нужно учесть

Рисуя чертеж необходимо учитывать, что профильная труба обычно реализуется стандартных размеров: 3, 4, 6, 12 м. Уточнив у продавца данный момент, необходимо отталкиваться от него. Это позволит сэкономить на материале. Точнее, сократить количество обрезков и излишков. Например, можно сделать теплицу длиной в 6 м, а шириной – в 4 м. Выбрав высоту 2 м, трубу получится нарезать без излишков и для вертикальных стоек.

Внимание! Толщина металла и внутренний диаметр играют значительную роль. Для стоек и основных деталей лучше выбрать 20*40 мм, а для соединительных – 20*20 мм. Чертеж будет формироваться из таких составляющих каркаса:

Чертеж будет формироваться из таких составляющих каркаса:

основание;
вертикальные стойки;
верхняя обвязка;
крыша;
дверь, окна;
дополнительные укрепления (распорки).

В чертеже необходимо учесть, на каком расстоянии потребуется проставить вертикальные стойки. Согласно стандартам, рекомендуется выбрать параметр 1 м. Если же планируется накрывать его пленкой, допустимо сократить до 60 см. Это позволит понизить нагрузку на материал и продлить период его службы.

Если возникла необходимость оставить большее расстояние, например, при прорисовке лицевой части, потребуется дополнительно укрепить трубы. Это можно сделать при помощи диагонально вставленной трубы между вертикальными распорками.

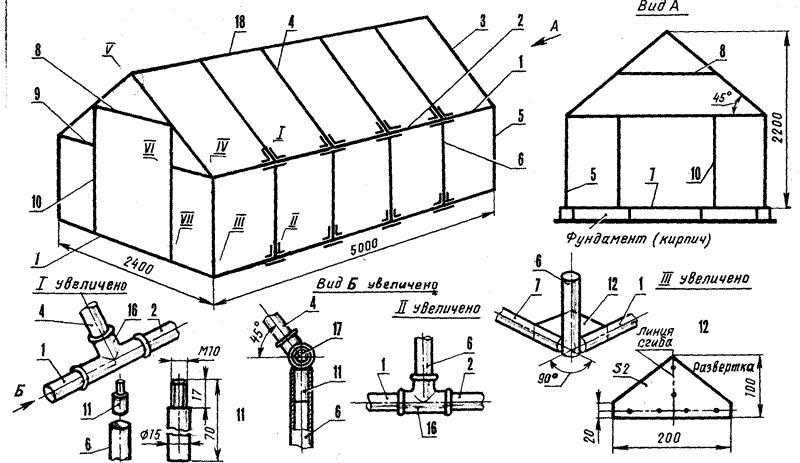

Чертеж теплицы с двускатной крышей

Каркас крыши формируется по стандартной строительной технологии, потому в чертеже потребуется отразить:

две равные балки от каждой стенки на расстоянии, равном промежутку между стойками;
балки на каждом скате потребуется соединить между собой в плоскости ската;
противоположные балки соединить. Получается своеобразная «ферма».

При составлении чертежа необходимо учесть будущие места стыков поликарбоната.

Несколько отличным будет подход, если теплица арочная. В виду необходимости согнуть трубу под нужным углом, нужно четко понимать, какая высота получится в наивысшем месте, чтобы зря не расходовать пространство или чтобы оно было достаточным для осуществления ухода за растениями. Например, чтобы получить в центре теплицы высоту порядка 2 м, потребуется профиль в 12 м (или два по 6 м, соединенных в центре). Установить их нужно на расстоянии порядка 4 м (ширина теплицы). Количество дуг стоит прорисовывать исходя из варианта для обшивки и ожидаемой нагрузки. В среднем, расстояния в 0,6 – 1 м будет достаточно.

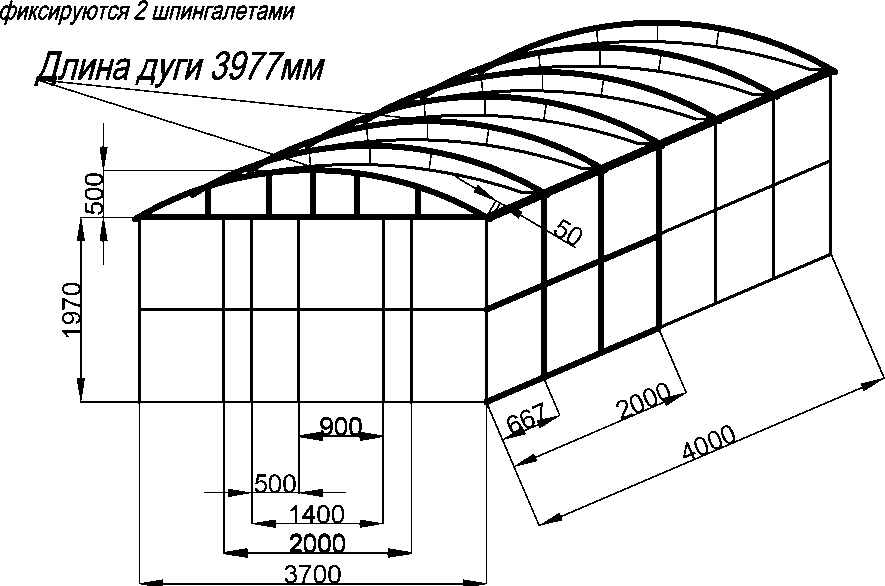

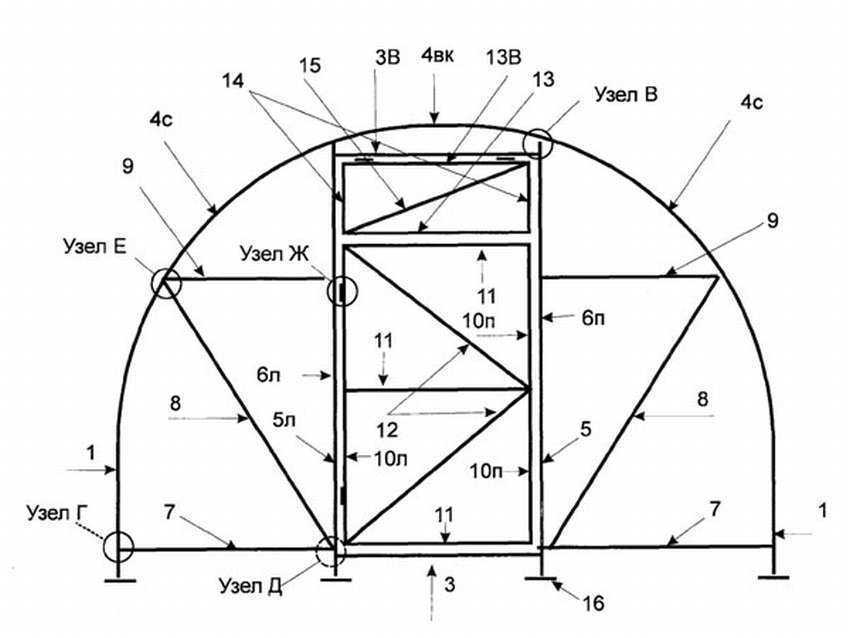

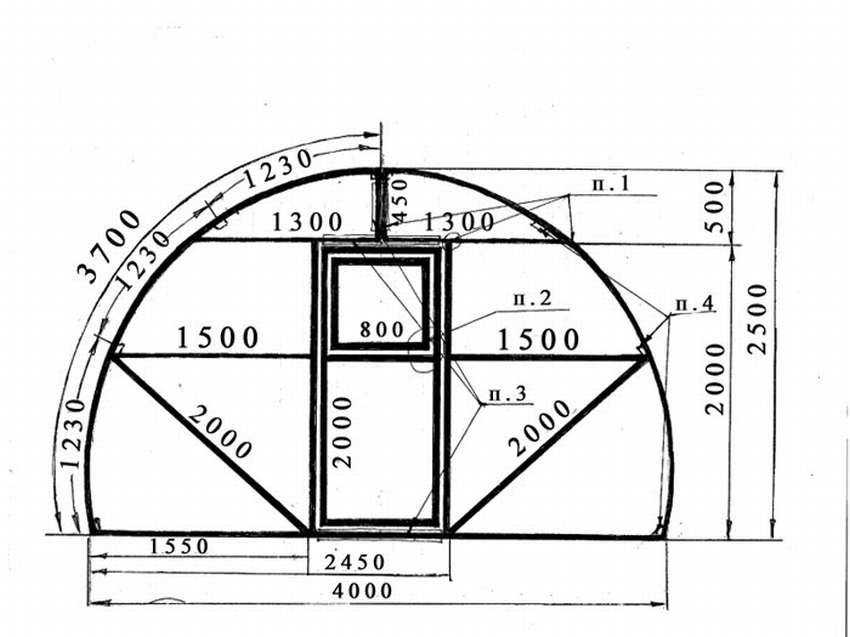

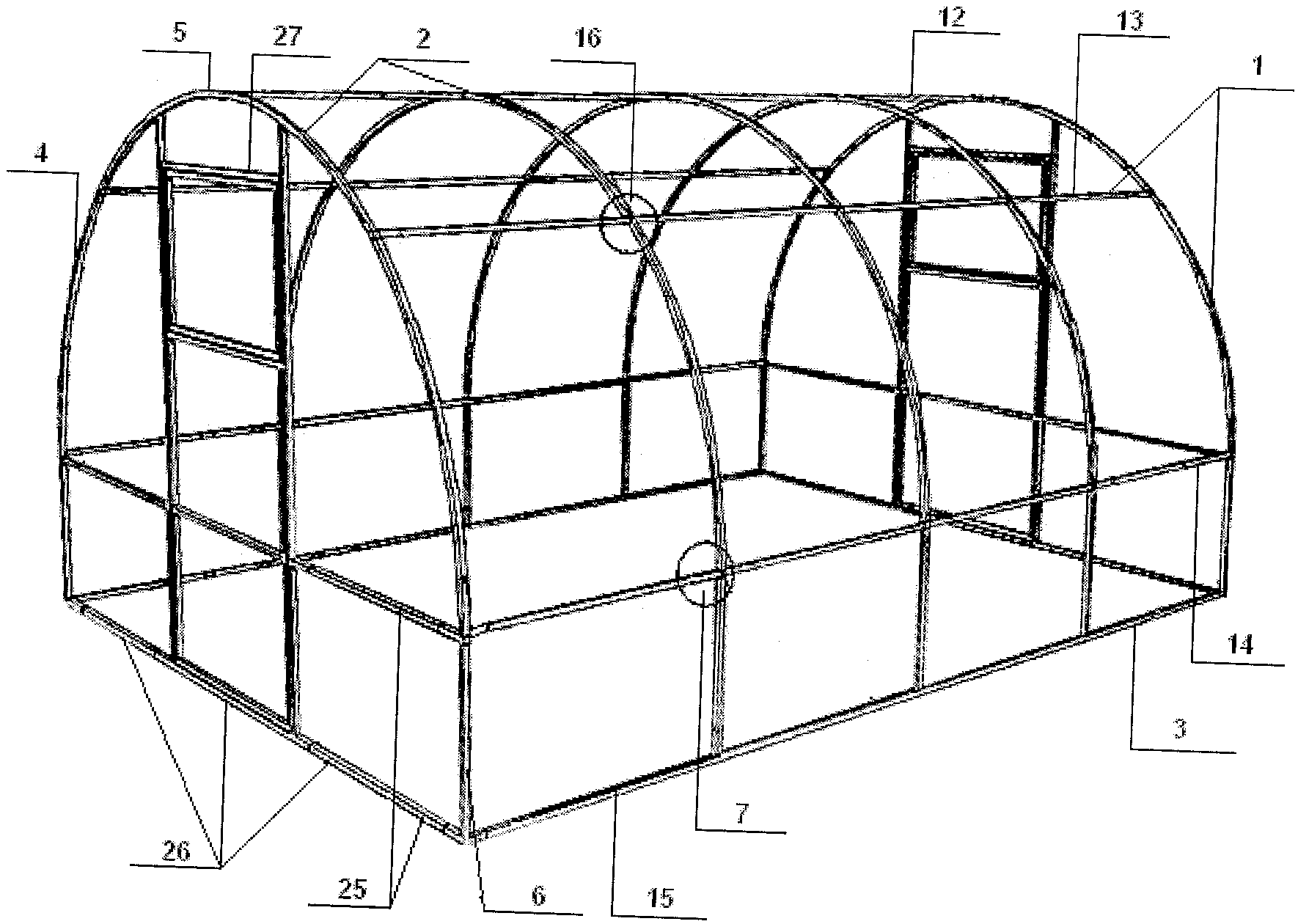

Чертеж арочной теплицы из профильной трубы

Между собой каждая пара дуг будет соединена, а также потребуются профиля на каждую сторону для закрепления конструкции. На фронтонах с учетом двери и окон, нужно также прорисовать дополнительные распорки.

Не стоит забывать, что профильную трубу можно нарезать любыми деталями и сложить требующуюся конструкцию. При желании, например, можно сделать треугольную, односкатную, даже шарообразную теплицу.

Конструктивные решения

Теплицы, имеющие трубный каркас, отличаются вариативностью исполнения:

Прямоугольные, характеризуемые наличием двускатной крыши. Внешний вид таких теплиц соотносится с формой обычного загородного дома. Их достоинство — это большое внутреннее пространство, что дает возможность выращивать высокие растения в любом месте теплицы, а не только в ее центре.
Прямоугольные, определяемые как тоннельные. Имеют плоскую крышу, обеспечивая этим, с одной стороны, экономию профильных труб, которые достаточно дороги, а с другой, определяя возникновение ряда проблем. Например, горизонтальная крыша создает условия, когда снег не имеет возможности скатываться с нее. В результате тепло парника приводит к таянию снега, образуется лед и возникает опасность повреждения поликарбоната из-за увеличения силы давления.
Арочные, являющиеся самыми оптимальными с точки зрения расхода стройматериалов. В то же время особенности конструкции требуют наличие специальных трубогибов, с помощью которых профильной трубе придается форма дуги.

Наибольшее распространение в плане сборки теплиц получили материалы с сечением 20 на 20 мм и 20 на 40 мм. Вторые в данном случае обладают изрядным запасом прочности, но отличаются большей массой и более высокой ценой.

В связи с этим неразумно собирать теплицу только из труб большего размера. Куда эффективнее использовать их лишь для установки в качестве стеновых опор и монтажа стропил. Все другие элементы теплицы вполне можно собрать из трубы 20 на 20 мм.

Парник из профильной трубы

Своими руками сделать небольшой парник не так уж и сложно. Требуются небольшие знания слесарного дела и умение работать со сваркой.

Есть несколько основных моментов, которые нужно учесть при возведении парниковой конструкции из профильной трубы.

Выбираем укрывной материал

ВНИМАНИЕ! Именно от правильно подобранного укрывного материала зависит качество полученного урожая: ошибка при выборе грозит гибелью посадки еще на этапе рассады.
укрывных материалов

Стекло – пользуется высокой популярностью благодаря высоким защитным свойствам. Застекленный парник защитит посадку от заморозков, пропуская солнечный свет и сохраняя тепло. Минусы материала: высокая стоимость, сложность монтажа и малая прочность.
Полиэтилен – доступный материал, ныне используемый редко из-за невысокой прочности и порчи под прямыми солнечными лучами.
Нетканый материал – хорошо пропускает свет и воду, обеспечивая посадкам защиту от негативных погодных факторов. Минусы: недолговечность. Например, спанбонд или лутарсил в качестве укрытия парника прослужат не более 5 лет. Прочность их также не слишком высокая, укрытие может порваться во время сильного ветра или под весом слоя снега.
Поликарбонат – твердый полимер, характеризующийся высокой прочностью при малом весе. Обеспечивает теплице ряд теплоизоляционных характеристик за счет хорошего рассеивания солнечных лучей. Работать с поликарбонатом легко, поэтому его часто используют при создании парников своими руками.

Как сделать каркас прочным?

Если изначально используемая для создания каркаса профильная труба не была защищена от агрессивного воздействия внешней среды, придется позаботиться о ней на этапе строительства.

Достаточно приобрести в специализированных магазинах одно из средств, обеспечивающих каркасу защиту перед процессами коррозии. Последние нередко приводят к порче всей конструкции.

Подготовка чертежей

Прежде чем приступить к строительству парника, необходимо сделать чертеж, определиться с типом конструкции, провести замеры, на основании которых и будет создаваться проект.

ВНИМАНИЕ! Нет нужды в самостоятельном создании чертежей. Готовый проект можно найти на одном из многочисленных строительных интернет-порталов или в специализированной литературе.

Инструкция по строительству парника из профильной трубы

Под парник из профильной трубы можно уложить легкий фундамент, который защитит от поступления холодного воздуха извне, или капитальный (заливается бетоном). Во втором случае предварительно делаются закладные с целью крепления в дальнейшем металлических стоек.

Профильная труба нарезается отрезками размерностью, соответствующей конструкции. Для арочного парника понадобятся дуги. Если же речь идет о профильных трубах, согнуть их в дугу можно с помощью бетонного кольца.

Как можно согнуть трубу в дугу с помощью самодельного трубогиба вы можете посмотреть на данном видео:

ВНИМАНИЕ! Конструкцию можно усилить, приварив поперечную планку из профиля в верхней части дуги.

Из профиля нарезается нужное количество вертикальных стоек длиной в 65 сантиметров. На них будут фиксироваться дуги.

ВАЖНО! Если хотите установить разборной парник, то в месте соединения дуг и стоек используйте болты. В противном случае выбрать нужно сварку.. После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам

После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам

После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам.

Коробки соединяются в единое целое с каркасом с помощью сварочного аппарата или болтов и гаек в случае если вы собираетесь разбирать свой парник на зиму.

Посмотреть другие парники которые Вы также сможете собрать или сделать своими руками можно здесь: Из пластиковых бутылок, Из ПВХ, Из дуг, Из поликарбоната, Из оконных рам, Для рассады, Для огурцов, Под пленку, На дачу, Для перца , Зимний парник, Прекрасная дача, Урожай удачный, Подснежник, Улитка, Даяс

ВНИМАНИЕ! После завершения сварочных работ швы обработать грунтовкой, можно значительно повысить надежность соединения.

Как видите, имея элементарные навыки работы со сварочным аппаратом и болгаркой, можно соорудить парник или теплицу из профильной трубы своими руками. Времени и сил это потребует немало, но все компенсируют хорошие урожаи, выращенные в комфортных тепличных условиях.

Нужно ли делать фундамент?

Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса

Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре. Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой

Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

Особенности сборки каркаса х2

Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

Собирать нужно начинать с задней торцевой стенки.
Затем собрать переднюю торцевую стену.

Важно!

Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.

Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
После скрепить коньком верхушку крыши.
Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

Как согнуть трубу?

Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.

Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….

Сварочные работы

Сварной каркас прочнее собранного при помощи крепежа

Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием. Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов

Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.

Важно!

Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.

Выбор материалов для каркаса теплицы

Предоставляем сведения о материалах к каркасу:

Дерево – обладает простотой в сборке. Любой хозяин может своими силами смастерить такой каркас, не прося о присоединении специалистов. Всё же у древесного сырья имеются минусы: деревянный каркас подвержен воздействию влаги. После этого древесина гниёт и набухает. В завершение разбухания меж материалом и каркасом возникают щели, через которые будут проникать сквозняки;
Каркас из пластика имеет лёгкость. Поликарбонат не нагружает его, ведь сам является облегчённым сырьём. При большом ветре или урагане такая модель может не устоять. Потому его нужно утяжелить за счёт создания фундамента;
Каркас из стали. Это отличная вариация, когда в планах построить теплицу на многие года. Чтобы монтировать такую теплицу надо соблюсти некоторые подробности. Сталь необработанная особым раствором способна покрыться ржавчиной. Это сделает каркас непригодным;
Из алюминия – самый подходящий для сочетания с поликарбонатом. Его структура тяжёлая, надёжная, не поддаётся коррозии. Из недостатков: имеет дорогую стоимость, на него плохо закрепляется поликарбонат, для этого понадобится особое крепёжное устройство.

Чертеж теплицы и сборка (видео)

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца. Это позволит избежать переплат и работать без обрезков

Это позволит избежать переплат и работать без обрезков.

Важно! Сечение профильной трубы для основных деталей должно быть 20×40, а также 20×20 для соединительных элементов. На схеме нужно указать следующие данные:. На схеме нужно указать следующие данные:

На схеме нужно указать следующие данные:

Фундамент.
Вертикальные стойки.
Крыша конструкции.
Верхняя обвязка.
Форточки и дверь.
Распорки.

В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.

К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.

Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.

Следует понимать, что при необходимости из трубы можно сделать любые детали, поэтому существует возможность создать односкатную, треугольную, шарообразную форму будущей теплицы.

Вы наверное понимаете, что сооружение получится достаточно тяжелым, поэтому нужно подготовить основание. Фундамент изготавливается по усмотрению владельца земельного участка. В цементный раствор рекомендуется сразу вставить анкера, к которым приваривается рама для усиления.

Процесс сборки несложный:

Для вертикальных стоек нарезать профильную трубу необходимого размера.
Вертикальные стойки приварить к основанию, при этом пользуясь строительным уровнем.
Сверху стоек нужно зафиксировать обводку.
Сделать замеры и отрезать детали для вертикальных столбов.
Поперечными перекладинами соединить и зафиксировать все стойки.
Сделать дверь и установить в предполагаемое место.

Некоторые садоводы и огородники предпочитают изготовить каркас на земле, после чего закрепить его на фундаменте. Чтобы избежать перекосов, такие работы нужно делать только на ровной поверхности.

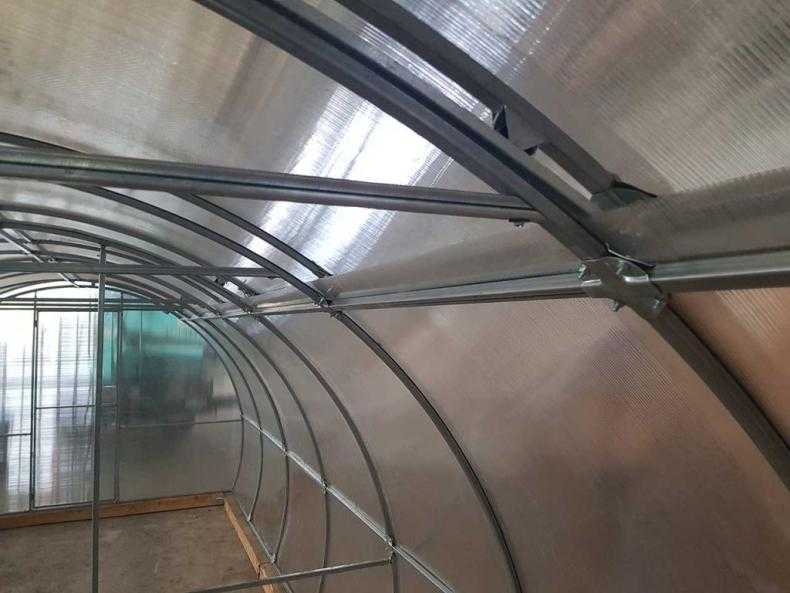

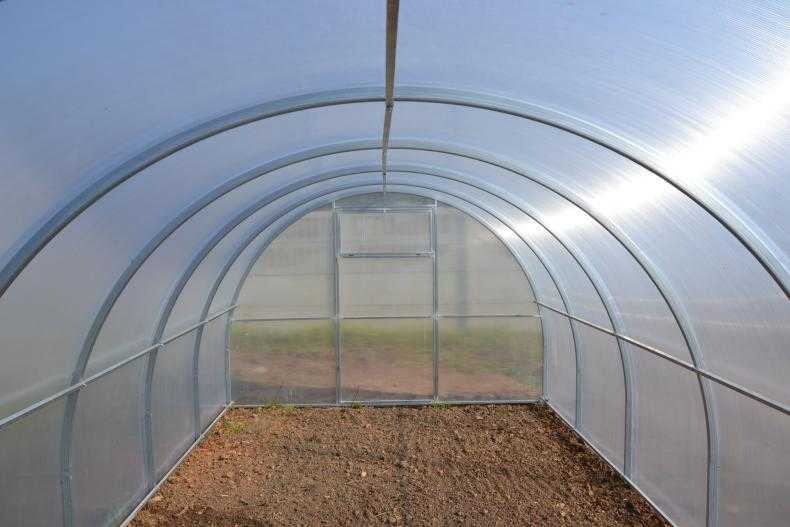

Чтобы самостоятельно сделать парник арочной формы из профильной трубы, потребуется использование трубогиба. При его отсутствии, для сгиба нужно выполнить следующие действия:

Отрезать материал нужной длины.
Сделать напилы.
Согнуть трубу.

В этом случае, специалисты рекомендуют начать сборку с двух сторон. Это позволяет добиться прочности конструкции.

После монтажа каркаса нужно закрепить поликарбонат. Но здесь есть несколько нюансов:

Лицевой стороной является та, на которую нанесена защитная пленка.
Крепить листы нужно саморезами с резиновой шляпкой.
Между собой листы соединяются металлическими пластинаками.
Стыки обрабатываются герметиком.
После закрепления материала снять защитную пленку.

Также рекомендую посмотреть видео по теме:

Земляные работы

Самое первое, что необходимо выполнить – это расчистить строительный участок. Обязательно убирают весь мусор, удаляют сорняки и другую растительность. Если у стены дома присутствует залитая отмостка, ее следует демонтировать. После поверхность участка выравнивают и приступают к земляным работам.

Выполняют разметку контура фундамента, для этого используют колышки или небольшие отрезки арматуры и веревку. Затем по отмеченной границе роют траншею требующейся глубины под укладку обвязки из бруса (глубина и ширина траншеи должна быть чуть больше сечения бруса). Формируют на дне траншеи песчаную подушку с последующим выравниванием песка при помощи воды и трамбовки. После можно приступать к возведению фундамента.

Заключение

Устройство поликарбонатной теплицы своими руками – дело затратное и трудоемкое, но возможное для человека с минимальным опытом строительства. При правильном подходе окупаемость теплиц сезонного использования составляет 3…5 лет, круглогодичных (в зависимости от ассортимента выращиваемых культур) – 2…3 года.

При постройке необходимо учитывать погодные условия региона, условия использования сооружения и требования сельскохозяйственных культур. Необходимо также изучить правила – как ухаживать за теплицей из поликарбоната. Соблюдение условий гарантирует длительное и эффективное использование постройки.
