Какие самоделки из бензопилы можно изготовить своими руками

Мотокультиватор, снегоуборщик, ледобур и буроям своими руками

Мотор из бензопилы отлично подойдет и для создания мотокультиватора, предназначенного для вспашки целины (для легких грунтов). Для работы с плотными и влажными почвами мощности и крутящего момента двигателя скорее всего не хватит, а вот для взрыхления поверхностного слоя и удаления оставшихся в земле корней бурьянов культиватора из бензопилы будет достаточно. Главной деталью устройства является вращающаяся фреза, за счет которой и происходит передвижение техники по участку.

Чертеж снегоуборщика выполненного своими руками с применением бензопилы.

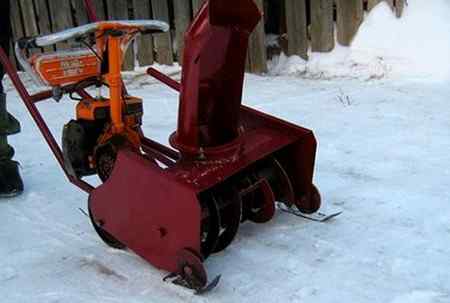

Если в культиваторе заменить вал с лемехами на шнек, а также оснастить конструкцию заборным устройством и трубой для откидывания снега, культиватор превращается в снегоуборочную машину. Мотора от любой пилы мощностью 3-5 лошадиных сил будет более чем достаточно для уборки рыхлого снега на участке

Важно только выполнить удобный шнековый механизм. Для этого чаще всего применяются лопасти, изготовленные из толстой резины. В качестве заборного устройства подойдут детали из оцинкованной стали

Выброс снега легко осуществить, установив пластмассовую трубу большого диаметра

В качестве заборного устройства подойдут детали из оцинкованной стали. Выброс снега легко осуществить, установив пластмассовую трубу большого диаметра.

Бурить лед или промерзшую землю ручным инструментом – довольно долгое и физически сложное занятие. Создание мотобура своими руками значительно упростит выполнение этой задачи. В этом случае, помимо мотора, необходимо иметь редуктор, регулирующий количество оборотов в минуту, потому как такого сильного вращения, как у бензопилы, устройству не требуется.

На заметку! Если не имеется достаточного количества знаний относительно работы редуктора, можно обратиться за помощью к инженеру, который поможет правильно выбрать нужный механизм. Необходимый тип прибора подбирается в зависимости от характеристик мотора.

Для создания мото- или ледобура своими руками, первое, что потребуется сделать, – выполнить надежный корпус, представляющий собой усеченную пирамиду, состоящую из двух прямоугольников различных размеров. Понадобятся болгарка, сварочный аппарат и металлические трубы. Именно внутри этой рамы и будет устанавливаться редуктор, соответственно, габариты корпуса напрямую будут зависеть от размеров редуктора.

Буроям из бензопилы станет незаменимым помощников в хозяйстве.

Для надежности специалисты рекомендуют в качестве шнека взять деталь от хорошего мотобура, выполненную из прочной стали, потому как низкокачественный материал не выдержит больших нагрузок. Другой важный вопрос – надежное крепление бура, которое можно осуществить при помощи обыкновенной трубы, зафиксированной с двух сторон шпонками или шпильками. Такой способ крепления позволит менять буры или использовать другие приспособления для работы.

Какую пилу выбрать?

Все ручные бензопилы в принципе созданы для поперечного пиления. При этом режим работы с максимальной нагрузкой можно считать кратковременным. Самое толстое бревно редко превышает в диаметре 0,7- 0,9 м. За короткое время проводится поперечный распил. Далее ДВС какое-то время остывает, работает на холостых оборотах или глушится.

При продольном пилении требуется пропилить до 6 м. При этом бензопила работает с максимальной нагрузкой достаточно долгое время. По этой причине для таких пилорам подходят только надежные профессиональные бензопилы с большим ресурсом, с хорошей ремонтопригодностью.

Мощность ДВС должна быть от 5 л.с. и выше. Как исключение по мощности, можно использовать старые бензопилы советского изготовления. Например, «Дружба-2» (3 л.с.), «Дружба 4», 4 л.с. и другие модели. Это выносливые агрегаты, предельно простые в ремонте и обслуживании, широко использовавшиеся в свое время на промышленных лесоповалах. Тоже касается бензопил советской марки «Урал».

Пилу Урал чаще всего используют для изготовления пилорамы своими руками, особенно в домашних условиях — дешево и практично.

Большой недостаток советских бензопил – тяжелый вес. Но как раз при использовании на пилорамах вес не имеет значения, пилы закреплены и их не приходится держать в руках.

Из современных бензопил можно рекомендовать профессиональные, оригинальные «Штиль», «Хускварна».

Что можно сделать из бензопилы Дружба

Техника, которую можно сделать своими руками из бензопилы Дружба 4 имеет большой список. Все ограничивается только фантазией мастера. В интернете опубликовано много видео с подробным описанием пошагового изготовления самоделок. В рамках статьи мы собрали только самые лучшие видео, на основании которых можно без проблем сделать нужную вам технику. Самой простой самоделкой считается лодочный мотор, а сложной – вездеход, мотособака, газонокосилка. Приведем примеры самоделок от простого к сложному.

Нож из шины

Эта поделка не имеет прямого отношения к бензопиле Дружба 4, однако пользуется спросом, т.к. нож из шины бензопилы Дружбы очень хорошо держит заточку, устойчив к коррозии. Для изготовления потребуется только сама шины от пилы. Цена на вторичном рынке варьируется от 200 до 500 рублей. Для реализации поделки предлагаем посмотреть интересное видео, автор которого подробно описывает, как сделать кухонный нож из шины. Особенность видео в том, что автор показывает простой метод проделывания отверстия в стали рукоятки, без сверления.

Велосипед

Чтобы сделать велосипед с двигателем от бензопилы Дружба понадобится сама пила и велосипед, желательно Кама с багажником. Процесс изготовления самоделки:

1. Закрепить двигатель на раме велосипеда.
2. Проложить тросик газа и курок на руль.
3. Соединить цепью приводное колесо велосипеда и шкив на двигателе пилы.

В качестве наглядной инструкции рекомендуем посмотреть видео готовой самоделки.

Косилка (газонокосилка)

Чтобы сделать косилку, опять потребуется сама бензопила Дружба 4, маленькие колеса, нож и металлопрокат для изготовления корпуса и защитного кожуха. Нож подойдет либо от мотокосы, либо от газонокосилки, все зависит от того, какой рабочий диаметр будет заложен проектом. Представляем вашему вниманию на обзор видео, автор которого сделал косилку из бензопилы Урал (существенного отличия от Дружбы нет, поэтому и рекомендуем к просмотру).

Лодочный мотор

Переделать бензопилу в лодочный мотор уже будет гораздо сложнее, нежели в велосипед или косилку. Изделие будет нацелено на контакт с водой, а с ней, как известно нужно быть предельно внимательным. По рекомендациям многих мастеров, привод и вал лучше использовать от старого лодочного мотора. Двигатель от Дружбы 4. Останется только соединить их воедино. Для примера рекомендуем посмотреть интересное видео, автор которого сделал лодочный мотор из бензопилы Дружба 2. Автор демонстрирует работу пилы в бочке с водой.

Пилорама

Чтобы сделать пилораму из бензопилы, достаточно изготовить приспособление для продольного роспуска бревна. Ее задача – удерживать шину пилы в ровной плоскости относительно бревна. Для наглядного представления рекомендуем посмотреть видео демонстрации приспособы в работе. Из видео становится ясно, что для самоделки нужен минимум материалов – обычный металлопрокат (профильная труба).

Вездеход

Переделать бензопилу в вездеход уже очень сложно, но все-таки возможно. В интернете много видео, авторы которых реализовали данную идею. Вся суть заключается в том, что нужно изготовить свое шасси: раму, колеса, привод и т.д., а в качестве двигателя будет использоваться бензопила Дружба 4. Единственная рекомендация – это использовать вместо колес обычные камеры, связанные по периметру, такие колеса существенно легче тех, что с шинами, соответственно мотору будет гораздо проще во время движения.

На обзор предлагаем посмотреть интересное видео о самоделке вездеходе из бензопилы Дружба 4. В самоделке используется самокат, гусянка, поэтому это скорей всего снегоход, нежели вездеход.

Мотособака (мотобуксиробщик)

Изготовление мотособаки из бензопилы Дружба 4, как и в случае с вездеходом также сводится к первоначальной разработке шасси: рама, гусеница, управление и т.д. А двигатель пилы это всего лишь движущая сила.

Предлагаем посмотреть интересное видео, автор которого показывает, как сделать мотособаку почти из подручных материалов. Например, зацепы гусеницы изготовлены из обычных пластиковых труб, а весь каркас мотобуксировщика сварен из обычной профильной трубы маленького диаметра.

Вертолет

Переделка бензопилы в вертолет – это скорей всего просто эксперимент, практического применения нет. В интернете есть видео летательных аппаратов, авторы которых разработали такие проекты и реализовали в жизнь, например самодельный самолет из бензопилы.

Электростанция

Для мобильной электростанции мощностью до 5 квт существует проверенное временем решение: генератор — самоделка  на основе мотора от пилы Дружба или Урал. Их активно используют в экспедициях и на удаленных лесозаготовках.Устройство включает в себя стальную раму, сваренную из уголка, на которой закреплены двигатель, генератор и влагозащищенная электрораспределительная коробка с розетками для подключения электрооборудования или удлинителя. Через редуктор крутящий момент передается на вал генератора.

Для низкооборотных генераторов существует вариант электростанции-самоделки с ременной передачей. Такая конструкция отличается меньшими габаритами.

Авто самоделки

Багги «Барракуда» сделанный своими руками, Николаем Зубиком из Мелитополя: подробный фото отчёт по сборке багги.

Интересный проект багги Барракуда с двигателем от мотоцикла Yamaha R1. Далее фото и описание конструкции.

Раму варили из труб толщиной 3 мм, внутренний диаметр 20 и 25 мм. Рычаги с того же металла, что и рама. Всего получилось около 100 метров труб.

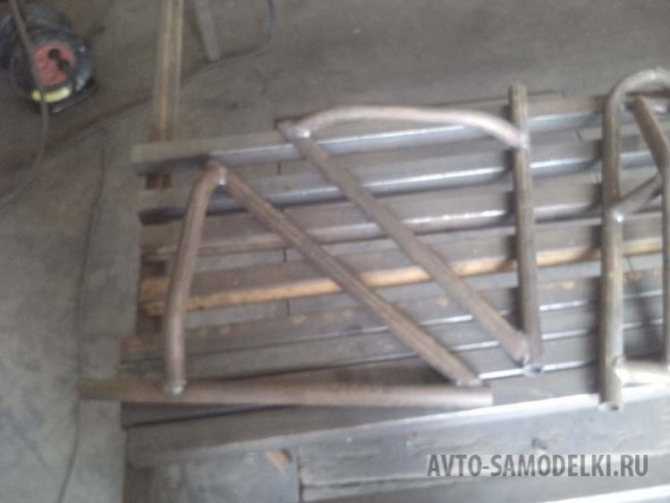

Изготовление рамы для багги.

Рычаги подвески, также самодельные.

Долго думал какой мот взять как донор. Хотел мотор от литра, пообщавшись с мотоциклистами понял что самые беспроблемные моторы это хонда и ямаха. Начал обзванивать разборки в поисках.

Мотора с навесным, были варианты по 2000 уе, как то дороговато за двигатель стал искать мот без документов. Примерно через месяц нашел мот Yamaha R1 2003 года в Запорожье. Через пару дней поехал посмотрел, мот в отличном состоянии, в тот же день его забрали.

Изготовить задний редуктор, по деньгам получается почти как пол багги, очень много токарных работ, на фото все видно, делал все с железа. Приводные валы взял от 34 бмв, удлинили на 10 см.

Радиатор Поставил ВАЗовский с классики, патрубки тоже от ВАЗа, термостат с ямахи все остальное тоже с ямахи, единственное патрубки временные, после покраски сделаю с металлической трубы.

Передние суппорта поставил от Оки.

Все тесты пройдены, слабые места выявлены. Слабыми оказались амортизаторы (глупо было надеяться что самодельные амортизаторы получатся классными с первого раза). Задняя звезда 43 зуба мало ( нужно 65 знали об этом). Тормоза, передний диск бьет, нужно разобраться. КПП, нужно по другому завести трос кпп, Теперь о плюсах. Рулится как по рельсах, причем на любой скорости. Разгоняется как будто выстрел с пушки, после 7000 об. вжимает в кресло и держит до 12 000 об. Подвеска отрабатывает отлично, в принципе все ок, вопросов больше нет, теперь начнется чистовая сборка.

Первый раз я выехал на звезде 43 зуба снятой с мотоцикла, по сути я поставил звезды с мотоцикла и передаточное число было как на мотоцикле тоесть теоретически максималка 300км но вес багги в два раза больше чем мота, но даже на этой звезде она ехала очень ярко. сейчас стоит звезда на 65 зубов багги трогается без газа вобще ( ничем не отличается от легковой машины)и скажу вам валит она сильно.

Видео покатушек на самодельном багги:

Автор проекта: Николай Зубик. г. Мелитополь.

Поделиться в соц. сетях

Популярные самоделки на нашем сайте

• Самодельный мини-багги: фото и описание конструкции
• Самодельный багги
• Самодельный багги «Терминатор»
• Мини багги своими руками из двигателя от мотокосы
• Вездеход из мотоблока своими руками (18 фото)
• Самодельный багги Пиранья
• Багги своими руками из ВАЗа
• Удобная кабина дальнобойщика (20 фото)
• Самодельный вездеход на гусеничном ходу: фото, видео
• Квадроцикл из Урала своими руками: чертежи, фото
• Самодельный багги с двигателем Лифан
• Багги своими руками: фото, видео и описание
• Багги своими руками
• Вездеход Шерп: характеристики, фото, видео

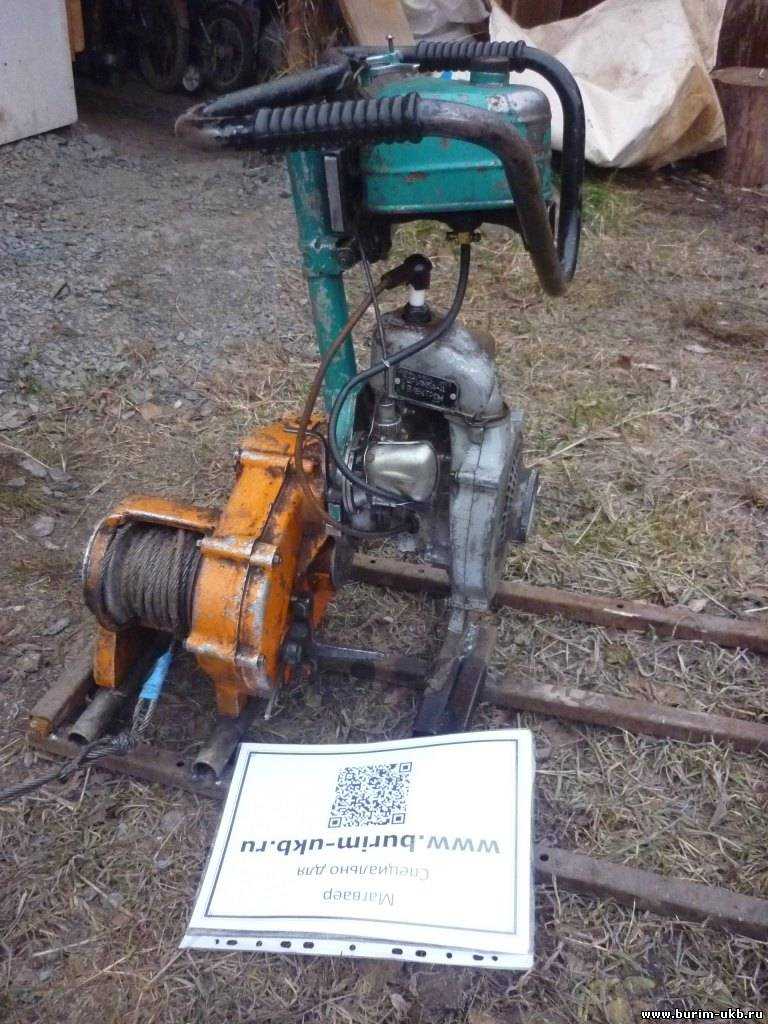

Как сделать лебедку из бензопилы

Для вспашки лебедка с приводом от бензопилы имеет ряд преимуществ. Основным преимуществом перед мотоциклетным двигателем является быстрота установки бензопилы. Не нужно конструировать охлаждение двигателя, устанавливать топливный бак, воздушный фильтр и электрическое оборудование (коммутатор), проводку. Делать самодельную систему выхлопа. Закреплять глушитель.

1 – бензопила; 2 – редуктор; 3 – барабан; 4 — рычаг управления барабаном; 5 – рама; 6 – якорь.

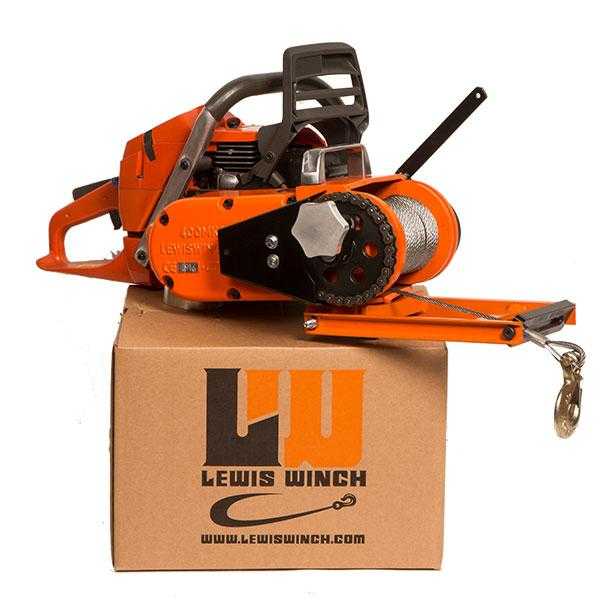

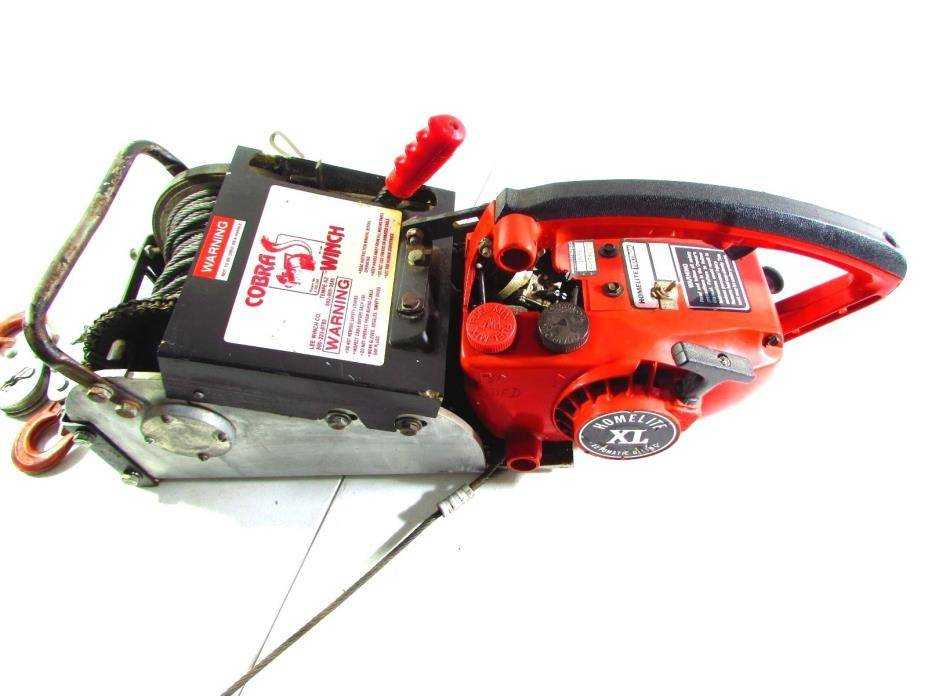

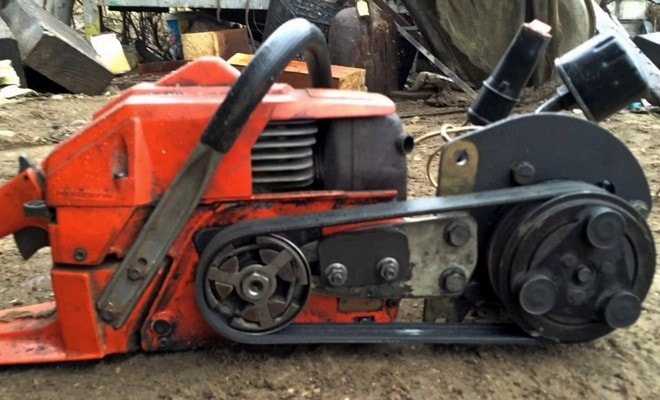

Приставка к бензопиле лебедка

Приставка или насадка — это понижающий редуктор. Если снять крышку и заглянуть внутрь, мы увидим целую серию разных шестерен, маленьких и больших. С помощью, которых происходит изменение количества оборотов барабана, от количества оборотов коленчатого вала двигателя. В связи с этим нагрузка на силовой агрегат уменьшается. Что нам и нужно на тяжелой работе.

Соединение приставки и бензопилы выполняется с помощью хомута и стойки. За счет этого лебедка получается компактной и легкой, удобной в эксплуатации при сборке и ремонте.

3 – барабан; 4 — рычаг управления барабаном; 5 – рама.

Крутящийся момент, от коленчатого вала пройдя понижающий редуктор, передается валу, на котором находится барабан с тросом. Барабан имеет свойство, подсоединятся и отключаться от вала. Происходит с помощью рычага и специальных кулачков, находящихся как на валу, так и на барабане. Двигаем, рычагом в сторону бензопилы происходит подключение, делаем обратный ход, отключаем.

Для несущей рамы всей самоделки подобрали материал. Старые бывшие в употреблении водопроводные трубы и ненужная металлическая кровать. Для удобства эксплуатации, рама выполнена в виде саней. Во время пахоты лебедку поднимать не нужно, а надо всего лишь передвинуть.

Обрабатывать почву нужно приложить большие усилия. Самоделка у нас получилась легкая, поэтому ее нужно крепко закрепить на почве, от самопроизвольного перемещения в сторону плуга. Для этого мы установили специальный якорь. Закрепили к раме с помощью шарнира. Нажимая на якорь сверху, специальные ножи легко уходят в почву. Крепко удерживают самоделку на одном месте. Нажимать можно и нужно ногой, а вытаскивать рукой за специальную скобу.

8 — шарнир; 9 — скоба; 10 — ножи.

Управление самодельной лебедки очень простое. Имеем всего два рычага один на бензопиле другой на приставке. Плюс якорь и перетаскивание в сторону не вспаханного участка. С этим разобраться легко даже женщине. НО чтобы все это работало нужно:

1. идеальная работа сцепления;
2. безотказный легкий запуск силового агрегата;
3. стабильная работа двигателя на холостом ходу;
4. четкая работа стартера бензопилы.

Минусы длительная работа силового агрегата зачастую становится не стабильной. Большой расход топлива в сравнении с двигателями от легких мотоциклов Минск либо Восход.

Зачем нужен глушитель

Длительное воздействие чрезвычайно громких шумов, несомненно, опасно и может привести к потере слуха. Бензопилы могут быть очень громкими — от 80 до 120 децибел. Для сравнения, нормальный разговор составляет в среднем около 60 децибел.

Давайте посмотрим на некоторые данные и временные рамки:

1. Звуки до 70 дБ безопасны, и вы можете слушать их в течение продолжительных периодов времени.
2. Звуки на 85 дБ опасны, если вы слушаете их более 8 часов.
3. Звуки при 111 дБ чрезвычайно опасны и могут привести к потере слуха менее чем за минуту.
4. Звуки около 200 дБ приводят к летальному исходу.

Интересно, что громкий шум от бензопил опасен не только для ваших ушей. Громкие шумы создают еще больший риск для здоровья. Они могут привести к:

• расстройству желудка;
• повышенному кровяному давлению;
• увеличению частоты сердечных сокращений.

Какие самоделки из бензопилы можно сделать?

Бензопила — очень удобный инструмент для изготовления самоделок. Приспособив её на специальную платформу с колесами, и соединив цепь с валом, на котором будут установлены ножи, можно получить мощную газонокосилку. Кстати, чтобы долго не заморачиваться, на вал можно установить звёздочку от заднего колеса велосипеда.

Кроме того, из бензопилы можно сделать отличную пилораму, поскольку переделывание данного инструмента, в этом случае, также сводится к минимуму.

Вообще, все самоделки из бензопилы, можно разделить на две большие группы:

1. В первую группу попадают те самоделки, при изготовлении которых практически нет нужды разбирать и модернизировать бензопилу;
2. Ко второй группе самоделок, относится всевозможная техника: снегоуборочные машины, мопеды, аэросани, квадроциклы и т. д. Другими словами говоря, сложные механические устройства, для изготовления которых придется кардинально разобрать бензопилу, сделать водяную или воздушную систему охлаждения, в общем, полностью изменить этот бензиновый инструмент.

Рассмотрим, что можно сделать из бензопилы, что обязательно пригодится в домашнем хозяйстве.

Так, например, на основе бензопилы «Дружба» можно сделать следующие самоделки:

1. Мощный лодочный двигатель;
2. Бензиновую болгарку;
3. Пилораму;
4. Мотокультиватор;
5. Газонокосилку.

Если дело касается автомобильных самоделок, то из практически любой бензопилы, можно сделать:

1. Мопед, если установить бензопилу на велосипед;
2. Снегоход и аэросани;
3. Снегоуборщик;
4. Квадроцикл;
5. Самокат.

Конечно же, вторая группа самоделок из бензопилы, требует основательного подхода и полного изучение конструкции.

Также, потребуется докупить все необходимые материалы, а в некоторых случаях, не обойтись и без сварочного аппарата.

Пилорама из бензопилы

Наиболее простой в изготовлении, является самодельная пилорама из бензопилы Урал, Тайга или Дружба. Суть работы самодельной пилорамы заключается в том, что имеется одна большая направляющая, по которой на подвижных салазках, взад и вперёд, двигается бензопила.

В качестве направляющей, можно использовать рельсу или несколько длинных, но ровных металлических уголков. Платформа, на которую впоследствии будет закреплена бензопила, изготавливается из куска толстой стали, толщина которой должна быть не менее 5 мм.

Особого внимания заслуживает подвижная часть пилорамы, та, посредством которой платформа и осуществляет свое движение вдоль направляющей. В качестве роликов, здесь можно использовать металлическую трубу с прорезиненной поверхностью

Очень важно, чтобы ширина подвижной части совпадала бы с шириной направляющей

Как видно на фото, бревно, расположенное рядом с пилорамой, довольно легко разрезается на несколько частей, посредством движущейся по направляющей бензопилы. Таким образом, можно прилично сэкономить на покупке пилорамы, при этом, как видно, бензопилу практически не нужно каким-то образом переделывать, разбирать и т. д.

Мотоблок из бензопилы

Как было сказано выше, из бензопилы можно сделать различные самоделки для дома и дачи. Одними из таких самоделок, являются косилка и мотоблок. С косилкой из бензопилы дела обстоят не так сложно, как с мотоблоком, для изготовления которого придется варить металлическую раму, после чего, приспосабливать к ней два колеса сбоку.

Принцип изготовления мотоблока из бензопилы заключается в использовании нескольких звёздочек, которые могли бы передавать крутящееся усилие ножам. Для этих целей звёздочки располагаются по бокам металлического вала, на котором приварены несколько ножей.

Самодельный мотоблок из бензопилы Урал или Дружба, станет настоящим помощником для тех, кто имеет достаточно большой по площади огород. Может такой мотоблок и не будет отличаться большой мощностью, однако его вполне хватит для того, чтобы решить основную задачу по обработке земли.

Делаем самостоятельно

Для того, что бы сэкономить деньги и время, потраченное на поиски нужных мастерских, я советую сделать глушитель в домашних условиях. Это не так сложно, как кажется на первый взгляд. Все что вам нужно — это обычный лист в 1 мм нержавеющей стали, железная трубка меньшего диаметра чем у глушителя, нержавеющая шерсть, базальтовое волокно и немного терпения.

Последовательность работ:

Берем лист стали и обкручиваем вокруг вальцов, в итоге получаем круглую трубку, но нужна будет обязательно труба овальной формы. Для этого с помощью сварки нагреваем и затем придавливаем трубку, должна получиться овальная форма; Если у вас есть готовая труба подходящего диаметра, то это хорошо, если нет, то надо ее изготовить с помощью сварочного аппарата. Для этого берем металлический лист, отмечаем нужные размеры и разрезаем сваркой. Затем делаем трубу, шов должен быть тонкий и без бугров; Когда получилась готовая труба, в ней нужно проделать как можно больше отверстий, при чем делать дырки можно как хаотично, так и в строгом порядке, роли это никакой не играет; Далее берем приготовленную заранее нержавеющую шерсть и начинаем обматывать снаружи трубы

Это нужно для того, чтобы не произошло выдувание обшивки глушителя; Затем поверх нержавеющей шерсти обматываем базальтовым волокном (это самый подходящий материал) и чтобы это все не сползало, крепим проволокой, которая должна быть тонкой и в тоже время крепкой; Вставляем обмотанную трубу в будущий аппарат и все это наждачной бумагой затираем, особое внимание уделите швам и стыкам, чтобы они сильно не выпирали; Когда все это сделаете, полученный агрегат надо прикрепить к бензопиле как можно крепче, чтобы он не слетел в нужный момент. Такой самодельный аппарат, если все правильно сделать, будет служить долго и значительно снизит шум мотора, хорошо работает на бензопилах Дружба

Еще одним плюсом самодельного глушителя является то, что обойдется он вам в мизерную сумму. Вы затратите лишь время, но это того стоит

Такой самодельный аппарат, если все правильно сделать, будет служить долго и значительно снизит шум мотора, хорошо работает на бензопилах Дружба. Еще одним плюсом самодельного глушителя является то, что обойдется он вам в мизерную сумму. Вы затратите лишь время, но это того стоит.

Можно применить и такой вариант глушителя: поставить перегородки в трубе, которая находится в глушителе и тем самым снизить уровень шума мотора. Это объясняется тем, что сам по себе шум – это сильное колебание воздуха, который с огромной скоростью выходит из глушителя наружу.

Для того, чтобы уменьшить шум работы, достаточно лишь просверлить в трубе отверстия и вставить в них перегородки на равные расстояния. Получится множество делений и газ будет поэтапно выходить наружу, при этом давление и шум будет уменьшаться. Соответственно и скорость движения газов упадет, что приведет к уменьшению шума.

Если вы хотите сделать так, чтобы газы быстрее покидали цилиндры, тем самым уменьшив усилия двигателя, чтобы производительность пилы возросла, помните, что шума будет в несколько раз больше.

Для того, чтобы этого добиться, нужен прямоточный глушитель, который можно сделать из трубы по эскизам старого глушителя, открутив и в последствии использовав все болтики и гайки.

Трубу советую выбрать из стали, тогда глушитель дольше прослужит. Если подходящей стальной трубы нет, то надо ее сделать, использовав стальной лист. С помощью сварочного аппарата можно изготовить нужную по диаметру и размеру трубку.

Заводом и так все предусмотрено, все должно работать как одно целое и если пытаться самостоятельно что-либо поменять, в том числе и улучшить глушитель без каких-либо чертежей, то это довольно сложно и не у каждого может получиться.

Для таких бензопил как штиль 180 лучше покупать родной глушитель, поменять который вы сможете самостоятельно и без каких-либо проблем.

Поэтому, если у вас имеются определенные знания и хорошо работает смекалка, то стоит попробовать самостоятельно изготовить дополнительный глушитель, тем самым сэкономив деньги и возможно получится сделать такой аппарат, который действительно сделает работу бензопилы значительно тише и вам не придётся постоянно ссорится с соседями или с окружающими вас людьми.

Это интересно: Как самостоятельно снять ведущую звездочку с бензопилы и поменять на новую — объясняем все нюансы

Изготовление снегохода

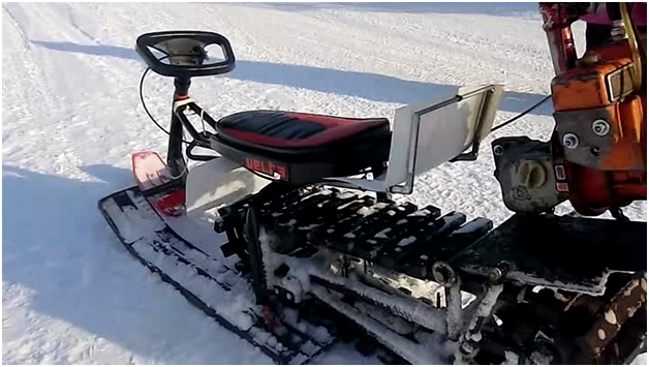

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

• рамы;
• двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
• подвески, имеющей амортизатор;
• руля;
• пассажирского сиденья;
• лыж либо гусениц;
• системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Картинг из бензопилы своими руками: пошаговая сборка

Картинг – современное транспортное средство, которое за короткий промежуток времени может преодолеть значительное расстояние. Эксклюзивный карт – мечта каждого автолюбителя. Не обязательно с ним участвовать в гонках: на нем можно без проблем перемещаться на пересеченной местности, по сельским дорогам, да и вообще везде, где более габаритная машина не проедет.

Среди возможных вариантов оснастки огромную популярность завоевали самодельные картинги из бензопилы – не менее мощные и производительные, чем их серийные аналоги. Рассмотрим поэтапно.

Подготовительный этап

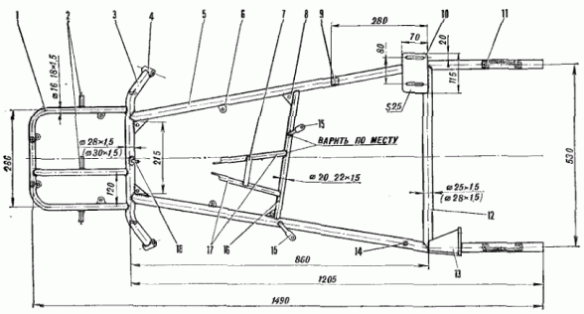

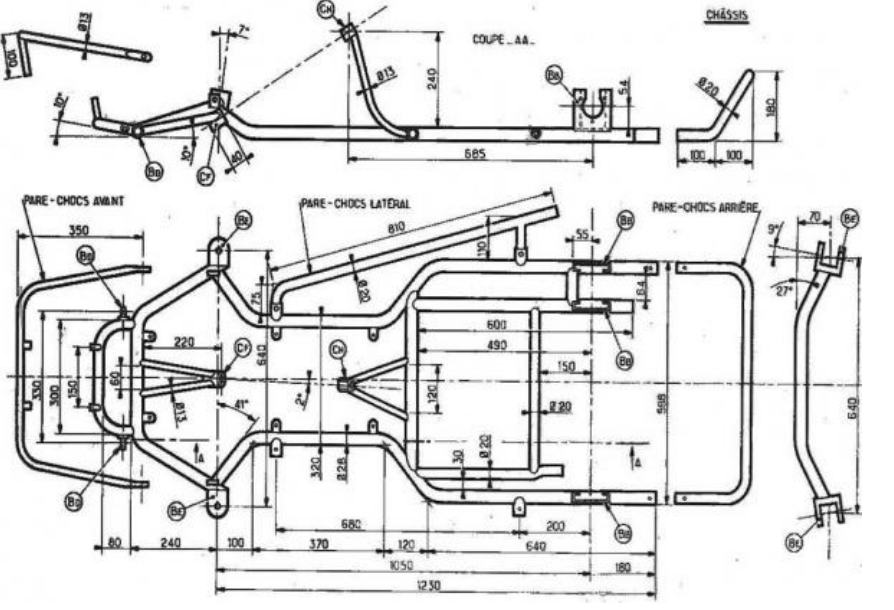

Он начинается с составления подробного чертежа и проектирования. Мы же предлагаем ознакомиться с готовым чертежом, который сэкономит время на проектировках;

Предложенные габаритные размеры подойдут для человека среднего роста. Для подростков и высоких людей конструкция должна подгоняться по их индивидуальным параметрам. Для подростков можно использовать другую схему, представленную ниже.

Собираем базу конструктива

Это шасси, изготовление которого потребует:

• квадрат-трубы (до 10 м);
• стальных труб;
• толстой стальной пластины;
• оснастки для закупорки дна;
• кресла.

Процесс выглядит так:

трубы режутся по предложенной схеме и свариваются электросваркой.

• передняя ось оснащается заглушками;
• агрегируется задняя ось – она приваривается к самой раме таким образом, что обеспечивалась ее поворотность;
• из металла или прочной древесины по чертежу вырезается днище и прилаживается к раме;
• сиденье – в этом случае можно не возиться и взять готовое от старого карта или машины.

Оборудование картинга мотором

снимаем с бензопилы мотор;

• делаем базу для мотора – из стальной пластины и уголка. Его шкив должен совпасть с последним рамной конструкции;
• винтами прикручиваем шкив;
• берем 2 металлических стержня, которые сгибаем под прямым углом – это будет привод руля картинга;

• оборудуем картинг колесами – подойдут колеса с малым диаметром от старого гоночного автомобиля;
• налаживаем зажигание – соединяем его с дроссельной заслонкой и рукояткой газа;
• контроль надежности сборка и тестирование готового агрегата.

Картинг – роскошь для обычного человека, но при помощи подручных средств можно создать его бюджетную версию — картинг с двигателем от бензопилы.

Плюсы и минусы самодельной конструкции

Просмотрев множество фото и видео, прочитав массу отзывов, успешных рабочих моделей снегоходов с использованием бензопилы «Дружбы» можно вполне сделать вывод, что конструкция вполне эффективная. Двигатель бензопилы отличается простотой механизма, надежностью и достаточно невысокой стоимостью.

Главным достоинством самодельной модели является экономическая составляющая. В процессе конструирования применяются детали и материал, который валяется без дела где-нибудь в гараже или кладовке. Необходимый набор запчастей можно приобрести за небольшие деньги или найти бесплатно.

Также среди плюсов самодельного снегохода можно отметить:

• вполне рабочая мощность полученной техники – до 4 л.с.;
• компактность, небольшие габариты и масса снегохода по сравнению с заводскими аналогами;
• экономичный расход горюче-смазочных материалов (ГСМ);
• двигатель «Дружбы» не прихотлив в плане применения ГСМ.

Еще одним плюсом можно назвать то, что изделие, изготовленное своими руками, будет доставлять удовольствие и гордость своему владельцу

Ведь для настоящего мужчины бывает важно сделать, что-либо своими собственными руками. Он может спокойно похвастаться самоделкой друзьям и знакомым

Основным недостатком самодельного снегохода является то, что в итоге самоделка в любом случае будет уступать заводским аналогам и по мощности, и по комфорту и удобству применения.

Снегоход не способен развить высокую скорость, однако это делает его более безопасным, чем заводские снегоходы. К тому же в большинстве случаев самодельный снегоход имеет весьма непривлекательный вид.

https://youtube.com/watch?v=tjnFNns9RYc

Устройство угловые шлифовальные машины из бензопилы

В репортажах о работе спасателей все наверно видели, как конструкции строительства разрушенных домов или покореженный автомобиль после аварии разрезают высекающим привлекательные искры ручным аппаратом.Очень легкую версию профессионального устройства сделает любой домашний умелец. Весом и размерами оно будет существенно превышать всем известную электрическую болгарку, или угловую шлифмашину. Впрочем самоделка независима от электрического питания, а мощность мотора дает возможность применять режущие круги диаметром и в 30 см.Такое мобильное устройство даст возможность разрезать и зачищать металлической конструкции перед сваркой или покраской, обрабатывать деревянная поверхность и камня, и даже разрезать блоки из бетона одновременно с арматурой.Для устройства потребуется сварить маленькую раму, на которой будут закреплены мотор и подшипник рабочего вала. Вращающий момент подается на шкив рабочего вала коротким ремнем, а на другом конце вала нужно зафиксировать оправку для точильных кругов или зажимное устройство достаточного диаметра от старой угловые шлифовальные машины.

Необходимо помнить, что во время работы с болгаркой-самоделкой нужно пользоваться средствами индивидуальной защиты: очками или прозрачным щитком, плотной специальной одеждой и прочной обувью и защитными перчатками.

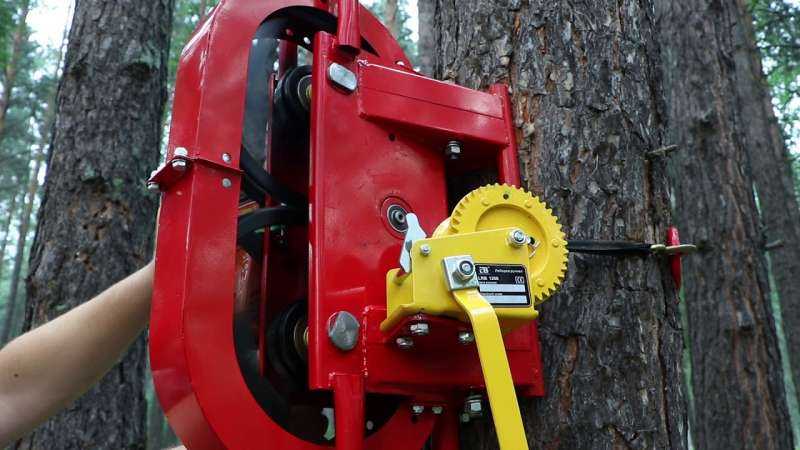

Лебедка-самоделка будет прекрасным подспорьем в строительстве и подъеме грузов на высоту, перетаскивании спиленного дерева, спасении засевшей в луже машины, вытаскивании из воды катера.Тяга такой самодельной лебедки зависит от мощности мотора и от передаточного числа редуктора, и достигает полутора тонн.Для определенных применений аппарат снабжают дополнительными комплектующими: блоками, полиспастами, гаками, стропальными ремнями и скобами для крепежа к земля или к дереву.Для производства лебедки из бензопилы собственными руками потребуется сварить прочную раму, на которой необходимо расположить мотор, редуктор и барабан со стопором. На раме предполагают отверстия и проушины для разных вариантов крепления устройства к земля, древесному или фундаменту из бетона или к стволу дерева. Барабан можно взять от старой лебедки, а можно сделать своими руками по чертежам.

Нужно выполнять правила безопасности при проведении подъемно-такелажных работ:

• Тросы, гаки и строповочные принадлежности обязаны быть прочными и иногда испытываться на разрыв десятикратным усилием.
• Стопор должен надежно фиксировать барабан и вычеркивать самопроизвольное разматывание троса под нагрузкой.
• При подъеме тяжестей лебедка должна быть закреплена на систематическом или временном фундаменте, вес которого должен в пятикратно превышать самый большой вес поднимаемого груза.
• Абсолютно запрещено стоять под грузом и в зоне его предпологаемого разлета при падении, а еще с боковой стороны от натянутого троса при горизонтальном перемещении предметов.

Циркулярка

Вариантов пилорамы два. Они отличаются вертикальным или горизонтальным расположением рабочего инструмента.

Устройство с вертикальным положением бензопилы содержит:

• Направляющую, которую делают из отрезка швеллера или прямоугольной профильной трубы. Длина ее должна быть больше размера обрабатываемых бревен.
• Салазки. Для изготовления используют 2 отрезка (по 40 см) уголка 50х50. Их по концам верхних полок приваривают перпендикулярно к 2 металлическим полосам толщиной 3 мм. Расстояние между внутренними поверхностями вертикальных полок уголков должно соответствовать размеру швеллера или трубы.

Затем:

• Посередине каждого из уголков сверху приваривают одинаковые вертикальные пластины с соосными отверстиями.
• Вставляют в них стальной стержень, прикрепленный сваркой перпендикулярно к шине бензопилы. На стержне с двух сторон одного из вертикальных уголков располагают отрезки труб. Последние фиксируют болтами М8 через соответствующие отверстия с резьбой. Они служат для задания толщины получаемых досок.

Для работы циркулярки:

• Сверху бревна размещают направляющую и крепят ее к нему саморезами, имеющими потайные головки.
• Устанавливают на направляющую салазки.
• Включают двигатель бензопилы и перемещают ее вместе с салазками вдоль бревна.
