Как заточить ленточную пилу в домашних условиях

Ошибки, возникающие в процессе заточки

Ошибка № 1. Подгоревшие впадины зубьев пилы.

Причина кроется в чрезмерном давлении круга для заточки на пилу. Результатом будет быстрое затупление инструмента.

Ошибка 2. Несовершенность геометрии пазух зубьев и неправильный угол наклона.

К этой ошибке могут привести ряд условий:

• износ эксцентрика устройства для заточки;
• ошибка во время калибровки наклонного угла;
• неправильно подобранный профиль заточного круга.

Теперь вы знаете, как необходимо затачивать правильно ленточную пилу, и какие приспособления и инструменты могут для этого потребоваться. Также вы можете дополнительно найти видео этого процесса в интернете.

Затачивание полотен в зимнее время

Если с затачиванием полотен в обычных условиях все понятно, то о заточке в холодное время года надо сказать отдельно. Существует различие в затачивании ленточных полотен в летнюю пору и зимние холода. Оно заключается в перемене градуса заточки. Угол, который действует для полотен в зимнее время, должен составлять 90 градусов, в отличие от лета, когда угол затачивания – 120 градусов.

Рекомендации от специалистов.

При заточке полотна при помощи станка до начала процесса требуется удостовериться в точности расположения заточного круга по отношению к инструменту.

Крайне важно убрать из углублений такой объем металла, чтобы все микротрещины были надежно ликвидированы.
Если полотно функционировало без нормального сопровождения более длительное время, чем дозволял изготовитель, объем металла, убираемого за один проход, необходимо увеличить.
Для апробации последствий затачивания неизменно применяйте в роли образца новое полотно.

• Конфигурация зуба полотна – отработанный и отъюстированный годами показатель. Следовательно, уповать на то, что приспособление будет резать «без сучка, без задоринки», независимо от того, что вы сделаете с зубьями – громадная ошибка.
• При следовании эксплуатационным стандартам ленточное полотно будет работать добросовестно до тех пор, пока по ширине не убавится до значения, равного 65% от начальных параметров. Убавляется ширина, конечно же, в ходе затачивания.

• Имеется абсолютно неправильный совет о том, что особенной необходимости в удалении задиров после заточки нет. Если его принять к сведению, то возникновение микротрещин в пиле обеспечено.
• По завершении работы ленточное полотно необходимо, не откладывая в долгий ящик, очистить от стружки и смолы, а перед затачиванием – тщательно осматривать. Иначе опасность загрязнения заточных дисков очень высока. А это непременно приведет к некачественному процессу заточки.

Материал для изготовления ленточных пил

Разобравшись немного с материалами, из которых изготавливают ленточные пилы, плавно перейдем к зубьям режущего инструмента и их заточке.

Заточка ленточных пил по дереву видео

Внешним проявлением того, что ваша пила разведена правильно, является то, что выбрасывается из пропила 80-85% опилок.

В случае, когда Вы развели пилу слишком сильно, остается много воздуха и недостаточное удаление количества опилок.В случае не до разводки пилы на поверхности доски остаются плотно прессованные горячие опилки.Пила, которая разведена слишком сильно, будет пилить рывками, разведенная недостаточно будет пилить волнами.Еще один очень важный момент: разводить следует только верхнюю треть зуба, в процессе пиления должен участвовать только острый уголок на самой вершине зуба.

Если возникла проблема с пилением, то прочтите 13 пунктов ниже — это Вам поможет.

Развод режущих элементов ленточной пилы

• Стандартным, который характеризуется противоположным отгибанием режущих элементов в разнообразные стороны. Наиболее часто она используется для ленточных пил, которыми осуществляется распиловка твердого материала.
• Волнистым, который относится к категории сложных конструкций. Развод в данном случае имеет переменное значение. При этом образовывается своеобразная волна.

Ошибки при заточке и разводке ленточных пил

1. Подобные трещины возникают из-за неправильной установки направляющих роликов. В результате тыльная сторона пилы во время работы все время трется о бортик ролика.
2. В этом случае лента быстро тупится. Причиной возникновения этого рода ошибки является слишком большой нажим заточного круга в процессе заточки.
3. Визуально заметно, что при заточке заточной круг проходит неполный профиль зуба. Ошибка в установке угла наклона головки заточного станка или в профиле заточного камня, если используется не боразоновый диск CBN. Кроме того, причина может крыться в выработке эксцентрика заточного станка. Трещины появились в том месте, которое не было проточено.
4. Нулевой угол атаки – лента во время работы сильно дребезжит, что приводит к вибрации пилящей головы. В этом случае на теле пилы появляются трещины в месте, обозначенном кругом. Причиной является неправильная установка головки заточного станка. При очень маленькой (4а) высоте зуба лента начинает волнить из-за того, что пазух недостаточно большой, чтобы выбрасывать опилки, которые в этом случае очень мелкие (пыль).
5. Зуб не заточен до конца. Причиной этого является неосевая установка головки заточного станка по отношению к прижиму. Лента быстро затупится.
6. Слишком большая разводка зуба. Режущая кромка зуба (верхушка) не равноудалена от кромки пазуха ленты, которая очень быстро притупляется. Появляются значительные рывки головы во время распила.
7. Грот разводного инструмента установлен слишком низко, что вызывает заметные отклонения ленты ниже пазуха зуба. Такая лента делает «волну» в пропиле, несмотря на правильные показания разводного инструмента.

Разводка ленточной пилы

Геометрические параметры ленточной пилы Перед формированием режущей кромки следует сделать правильную разводку зубьев. В течение всего периода эксплуатации из-за постоянных нагрузок их расположение может измениться. Поэтому сначала происходит регулировка геометрии, а затем – заточка.

Разводка представляет собой отгиб зубьев относительно плоскости основного полотна. Эта процедура выполняется только на специальном станке. В случае больших расхождений по всей протяженности ленты возможно преждевременное повреждение или поломка полотна. Поэтому до этого следует определиться с типом разводки.

Угол наклона должен соответствовать изначальному. Также учитывается вид разводки, который может быть следующим:

• классическая. Поочередный отгиб зубьев относительно полотна в правую и левую стороны;
• зачищающая. Первый и второй зубья отклоняются вправо и влево, а третий остается неизменным. Такая методика применяется для пил, которые предназначены для обработки твердых пород;
• волнистая. Угол разводки для каждого зуба индивидуален. В итоге они формируют режущую кромку, напоминающую волну. Самый сложный тип разводки.

Во время выполнения отгиба деформации подвергается не весь зуб, а лишь его часть. Зачастую отклонение происходит по 2/3 общей высоты.

Процесс изготовления

Для изготовления силовых частей станка необходимо использовать листовой металл толщиной 10 мм. Чтобы нарисовать очертания таких деталей для их дальнейшего вырезания, можно ориентироваться на рисунок. Придерживаться точных размеров не обязательно, так как от них будут зависеть только размеры тех деталей, которые вы собираетесь обрабатывать на ленточной шлифовальной машине. Вы можете нарисовать контуры деталей на листе металла маркером и с помощью болгарки и лобзика вырезать их. Такие детали вырезать плазменным резаком намного проще, но не у всех дома есть такое оборудование.

Основание, детали корпуса и двигатель перед сборкой

Чтобы сделать основу самодельной болгарки надежнее, лучше всего использовать для ее изготовления лист металла толщиной 12 мм. Можно использовать винтовые соединения для сборки основания болгарки, но тогда придется просверлить множество отверстий, которые сильно ослабят всю конструкцию. Собрать основание вашего станка электросваркой будет намного проще и надежнее.

Основание станка

Полукруглые канавки на деталях ленточно-шлифовального станка, вращающие платформу, на которой расположены ролики, займут много времени. Чтобы сделать такие пазы самостоятельно, придется повозиться сверлом, фрезами и напильником, а также использовать дрель. Вы можете значительно облегчить себе задачу, если поручите изготовление таких канавок квалифицированному фрезерному станку.

Пластиковая модель станка: благодаря вращающейся группе болгарка может находиться как в вертикальном положении.

Лучше всего для изготовления роликов своего самодельного мини-станка использовать титан или дюралюминий (Д16). Если из этих материалов невозможно найти зазоры, то можно использовать и сталь, но ролики необходимо максимально облегчить, выбрав металл из их внутренней части. Чтобы сделать ролики самодельного станка, вам понадобится помощь квалифицированного токаря, только позаботьтесь о том, чтобы подготовить для него чертеж.

Ролики заточного станка

Ролик ленточно-шлифовального станка большего размера, который будет закреплен на валу электродвигателя, все равно придется изготавливать из стали, так как титановый пруток такого диаметра найти очень сложно, а дюралюминий может не выдержать значительных нагрузок. Для всей самодельной машинки потребуется сделать 4 ролика, размеры (диаметр) которых следующие: один ведущий ролик – 150 мм, один натяжной ролик – 100 мм, два маленьких – 70 мм. Если вы планируете изготавливать мини машинку, диаметры роликов могут быть меньше.

Собирая самодельную машинку с готовыми роликами, очень важно, чтобы они лежали строго в один ряд. В противном случае вы постоянно будете сталкиваться с соскальзыванием ленты

Ширина роликов зависит от размера шлифовальной ленты, которую вы будете использовать на своем оборудовании. Делая чертеж изготовления валков, обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание на них шлифовальной ленты в процессе эксплуатации. Для придания роликам такой формы с каждой их кромки делается небольшая фаска: 1–2 мм.

Готовые валки вашей самодельной ленточно-шлифовальной машины должны иметь гладкую поверхность, об этом нужно сообщить токарю, который их изготовит. Подшипники, на которых они будут вращаться, должны быть только закрытого типа, иначе они быстро забьются пылью, образующейся во время работы шлифовального станка. Чтобы ваша самодельная техника работала долго и без перебоев, нужно выбирать подшипники, которые имеют класс не ниже 6а. Ролики шлифовального станка вращаются с высокой частотой, поэтому подшипники для них должны быть самого высокого качества.

Шлифовальная машина готова в горизонтальном положении с дополнительным столом

Правильный процесс заточки инструмента

Доказано практикой, что свыше 80 процентов случаев поломки инструмента происходит из-за неправильной заточки зубьев ленточных пил. Необходимость заточки определяется на глаз – по состоянию стенок пропила или виду самых зубьев.

Заточные круги для ленточных пил подбираются в зависимости от твердости зуба. Для заточки инструмента из инструментальной стали применяют корундовый круг. Биметаллические пилы затачиваются алмазным либо боразоновым абразивом. Форму круга для инструмента следует определять исходя из параметров пил. Она может быть чашечной, профильной, тарельчатой и плоской.

Перед тем как применить в работе пилу необходимо в подвешенном вывернутом состоянии продержать ее примерно одиннадцать часов.

Требования к заточке инструмента своими руками:

• необходимо равномерно снимать металл по профилю зуба;
• исключить чрезмерный нажим круга (это может привести к повреждению зуба);
• обязательное применение охлаждающей жидкости;
• обеспечить сохранность геометрии зуба;
• недопускание образования заусенцев.

Стандартная инструкция гласит, что заточка инструмента должна осуществляться либо по передней грани зуба, либо и по задней, и по передней. На практике же многие народные умельцы, да и профессионалы осуществляют заточку исключительно по задней грани – так, по их мнению, это удобней.

Данный инструмент достаточно неприхотлив в плане заточки, несмотря на массу требований и правил. Заточку можно производить как вручную, так и с помощью специального заточного устройства; применять для обработки разные по материалу и форме круги и т.д.

Перед тем, как точить инструмент нужно ознакомиться с основными видами осуществления данной операции. Также в интернете можно просмотреть видео.

Виды заточки

1. Полнопрофильный вид. Является наиболее качественным видом, производится автоматически на спец. станке. Точно подобранный эльборовый круг, проходит одним движением всю межзубовую впадину вместе с гранями соседних зубьев. При этом исключено образование угловатых форм у основания зубьев. Единственный недостаток этого вида заточки – это необходимость иметь при себе определенное число различных кругов для пил имеющих разный профиль.
2. Заточка граней режущей части. Может производиться вручную либо на профессиональном станке. Если вы захотели произвести заточку станком, необходимо правильно подобрать круг – в большинстве случаев это плоские образцы. Исходя из практики, обращаться к спец. заточному оборудованию необходимо только в тех случаях, когда объем работ очень большой. При малом объеме работ лучше производить заточку вручную – на обычном станке или с применением гравера. При выполнении работы по заточке, в целях безопасности, необходимо использовать защитные очки или маску.

Если ни гравера, ни станка у вас нет, то можно заточить инструмент дедовским обычным методом – используя надфиль. При старательном и регулярном исполнении операции очень быстро появится навык ручной качественной заточки.

Советы профессионалов

1. При заточке инструмента на станке, перед началом заточки нужно убедиться в правильности расположения заточного диска относительно пилы.
2. Необходимо убрать из пазух такой слой металла, чтобы гарантированно устранить все микротрещины.
3. Если пила эксплуатировалась без качественного обслуживания, дольше отведенного производителем, слой металла, снимаемого за одну заточку, необходимо увеличить.
4. В качестве эталона всегда используйте новый инструмент для проверки результатов заточки.
5. Форма режущей части пилы – выверенный и разработанный годами параметр. Поэтому выводить свои параметры и надеется на хорошее качество работы не стоит.
6. При соблюдении правил эксплуатации и требований завода изготовителя ленточная пила прослужит вам до того момента, пока ее ширина не уменьшится до 65 процентов от исходного наминала. Ширина уменьшается в процессе перезаточек зубьев.

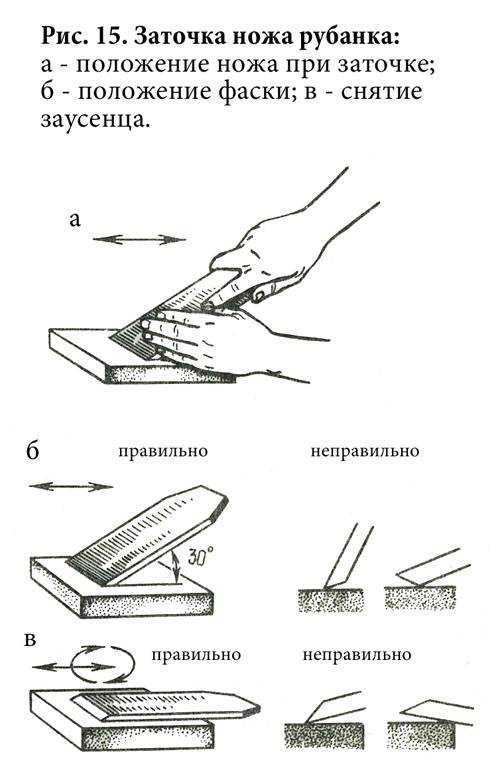

7. Обязательно необходимо убирать заусенцы в процессе заточки инструмента, иначе это приведет к образованию микротрещин в процессе распилки материалов.
8. После окончания работы инструмент необходимо незамедлительно очистить от опилок и смолы, а перед заточкой надо тщательно осмотреть пилу. Иначе засорите стружкой заточной диск, что приведет к неправильной заточке ленточной пилы.

Как правильно заточить ленточную пилу

Сразу отметим, что если опыта и навыков выполнения таких работ нет, доверить заточку пил лучше профессионалам. Нарушение геометрии зубьев режущей кромки, появление окалины на металле или неправильная разводка заметно сокращают срок службы полотна.

Решив заточить ленточную пилу своими руками, нелишним будет предварительно ознакомиться с ключевыми определениями, знание которых может потребоваться в процессе работы. Итак, для правильного формирования режущей кромки потребуется:

• разводка – отклонение зубьев от плоскости основного полотна пилы;
• высота зубьев – расстояние между верхней точкой и основанием;
• шаг – расстояние между зубьями, обычно варьируется в пределах 19-25 мм.

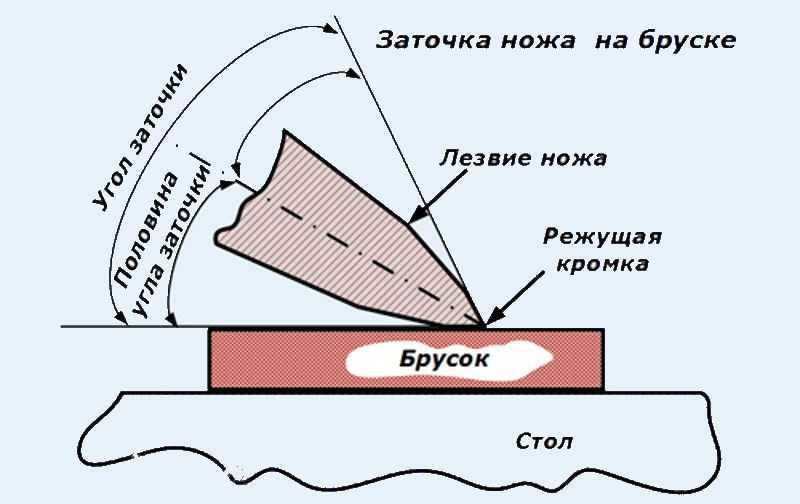

• угол заточки – зависит от целевого предназначения инструмента; например, рекомендуемый угол заточки столярных пил составляет 35°, делительных – 18-22, предназначенных для распиловки бруса – не более 15°.

Угол заточки определяется производителем, поэтому при самостоятельной правке пилы рекомендуется придерживаться этих параметров.

Приведём детальную инструкцию, которая поможет правильно заточить замкнутую пилу, не прибегая к услугам специалистов.

Разводка

Развод ленточных пил по дереву – это первый этап восстановления профиля режущей кромки. В процессе эксплуатации расположение зубьев может изменяться, поэтому пока не достигнута правильная геометрия, затачивать пильную часть не имеет смысла.

Существует 3 способа развести пилу:

• классический – зубья попеременно отклоняются в правую и левую сторону;
• зачищающий – 1-й и 2-й зубья отклоняются в разные стороны, третий остаётся ровным. Такой профиль создаётся для распиловки твёрдых материалов;
• волнистый – наиболее сложный вариант, напоминающий по форме волну. Здесь каждому зубу придаётся индивидуальная форма, и такой тип разводки обычно выполняется только в специализированных мастерских.

Нужно отметить, что при разводке огибается не весь зуб, а примерно 2/3 верхней части. Процедура выполняется на специальном станке для разводки ленточных пил. Стоимость такого инструмента довольно высока, потому его покупают, если требуется налаживать несколько инструментов. Его наличие может стать основой бизнеса по заточке.

Разумеется, с первого раза правильно все сделать даже на разводном станке может не получиться, поэтому как минимум геометрия профиля должна остаться такой же, как до начала выполнения работ.

Заточка

Это основной этап правки режущей кромки, который может выполняться двумя способами.

Полнопрофильная заточка пил выполняется эльборовым кругом, установленным в специальном точильном станке.

Это полностью автоматизированная операция, которой пользуются профессионалы. Работой станка для заточки ленточных пил по дереву управляет электроника, и заточной круг за один проход обрабатывает всю ленту. Недостаток такого способа заключается в том, что эльборовый круг подбирается индивидуально к профилю пилы, поэтому для правки разных инструментов заточной элемент должен присутствовать в ассортименте.

Заточка зубьев выполняется вручную или на специализированном оборудовании.

В первом случае можно восстановить остроту зубьев в кратчайшие сроки, но работа требует определённых навыков. Во втором – кропотливый труд: 4-5 движений по грани каждого зуба.

Для автоматической заточки используются алмазные, эльборовые и корундовые круги

Важно понимать, что при выполнении этой процедуры зубьям придаётся только острота, созданная после разводки полотна геометрия должна остаться неизменной

Подготовка приспособления к работе

В ходе постоянного использования инструмента неизбежно понижение качества режущей кромки. Она затупляется, а ширина разведения зубьев уменьшается. Исходя из этого, заточка пилы по дереву и ее разводка являются необходимыми составляющими технического обслуживания ленточнопильного станка.

Следует учесть, что разводку зубьев следует осуществлять до их заточки, а не наоборот.

Разводка инструмента

Применение разводного станка.

Разводка представляет собой процесс отгибания зубчиков по сторонам. Данная операция нужна для того, чтобы полотно пилы не зажимало в заготовке, а также для уменьшения трения при работе.

Есть 3 основные типа разведения.

1. При классическом методе зубчики отгибаются влево-вправо в строгой очередности.
2. При зачищающем способе каждый третий из зубьев остается в исходной позиции. Он оптимален для приспособлений, предназначенных для резки особенно твердых сортов древесины.
3. При волнистой разводке каждому зубу придается своя отдельная величина отгиба. В этом случае профиль полотна приобретает вид волны. Данный метод наиболее сложен.

Заточка пилы

Эльборовые круги, имеющие разную форму.

Перед тем, как заточить пильный диск по дереву либо ленточный инструмент, учтите, что более 80% инцидентов с порчей приспособлений (в том числе их разрыв) происходят вследствие несоблюдения норм работы.

Нужда в операции определяется зрительно

При этом следует обратить внимание на состояние зубчиков и качество стенок разреза (например, увеличенную их шероховатость).
Круги для точки ленточного инструмента избираются, исходя из степени твердости зубчиков. Для работы с приспособлениями из инструментальной стали необходимы корундовые диски

Пилы биметаллические точат на боразоновых либо алмазных кругах.
Форму наждака для ленточных приспособлений надо выбирать, отталкиваясь от их параметров. Известны круги чашечные, профильные, тарельчатые, плоские.
Перед осуществлением операции необходимо пилу вывернуть и дать ей повисеть в таком положении около 10-12 часов.

Читать также: Компонент не входящий в состав чугуна алюминий

Ручное обслуживание инструмента.

Схема заточки пилы по дереву должна учитывать нижеследующие положения.

1. Снятие металла по профилю зубцов должно быть равномерным.
2. Излишний нажим заточного приспособления должен быть пресечен. Он может вести к отжигу.
3. Профиль полотна и высота зубцов должны оставаться неизменными.
4. Должно быть обеспечено жидкостное охлаждение при осуществлении операции.
5. Заусенцев на зубчиках возникать не должно.

Методы затачивания

На фото автоматическая полнопрофильная заточка.

Готовить инструмент к работе можно при помощи специальных заточных приспособлений (например, станков с разными по материалу и форме кругами) либо вручную. Перед тем, как правильно заточить пилу по дереву, следует изучить основные методы проведения этой операции.

Первый способ — это полнопрофильное затачивание.

1. Он самый качественный, операция осуществляется на станке-автомате.
2. Эльборовый наждак, выбранный точно по форме, проходит всю поверхность межзубцовой впадины заодно с сопутствующими плоскостями соседних зубцов одним движением.
3. Создание угловатостей у вершин зубьев исключается полностью.
4. Относительный минус подобного затачивания – это нужда иметь в своем распоряжении соответствующее число кругов для полотен, имеющих разные профили.

Инструмент, наточенный по граням.

Метод второй — это затачивание граней зубцов.

Делать это можно и вручную, и используя профессиональный станок.

1. Выбрав станок, необходимо определиться с применяемым кругом. Как правило, он плоский. К специализированным заточным устройствам следует прибегать лишь тогда, когда предстоит много такой работы.

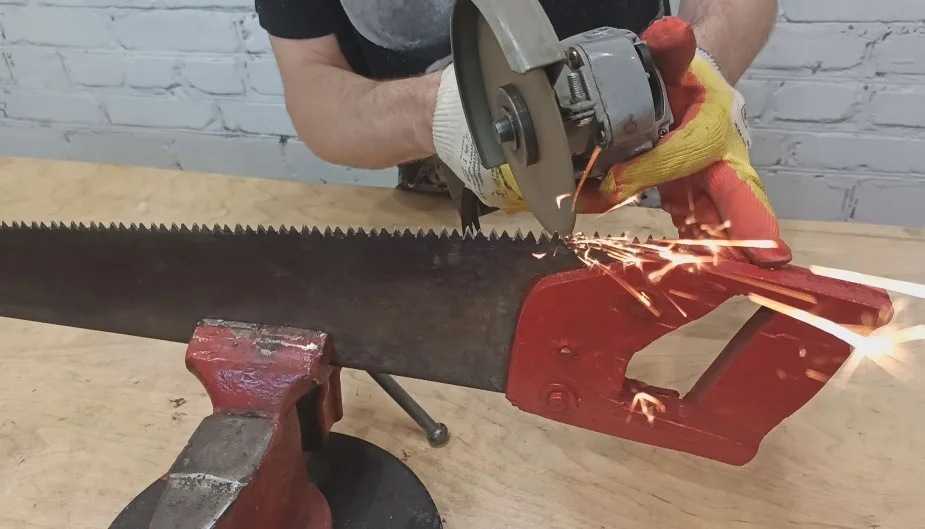

2. В бытовых условиях заточку лучше всего осуществлять своими руками – на обычном механическом наждаке либо с помощью гравера. Осуществляя операцию, не забывайте о личной защите и используйте перчатки, маску или специальные очки.

Работа при помощи гравера.

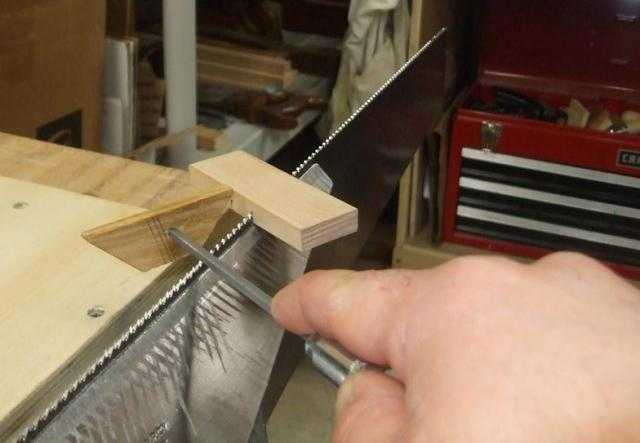

1. Когда гравера, станка, наждака у вас и ваших соседей нет, можно пилу ленточную наточить и традиционным народным методом – с помощью надфиля.

Применение ленточных полотен

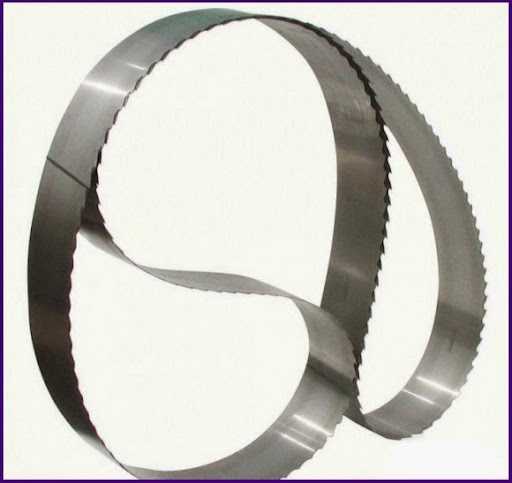

Ключевым комплектующим компонентом каждого ленточного станка является ленточная пила (полотно). Ленточнопильные станки обширно используются при работе с древесиной, металлом, резиной, пластиком и различными гибкими материалами.

Имеется три разновидности данных изделий.

• Ручные ленточные устройства – эти машины можно назвать бытовыми, они чаще всего эксплуатируются в домашних условиях.
• Настольные модификации – эти агрегаты чаще приобретают для небольших промышленных мощностей, компаний, занимающихся деревообработкой, мастерских.
• Стационарные агрегаты – такие установки имеют отношение к разряду профессиональных, их эксплуатируют на больших производствах, фабриках, заводах, крупных мастерских и так далее.
