Как сделать тв-антенну своими руками

Изготовление дециметровой антенны

Существует несколько видов дециметровых антенн, которые различаются в сборке.

Кольцевидная

Представляет собой самую простую конструкцию антенны диапазона ДМВ. Для изготовления потребуется коаксиальный кабель необходимой длины и подходящий отрезок многослойной фанеры.

Последовательность изготовления изделия:

1. Отрезать два фрагмента кабеля с длиной 530 и 175 мм. Длинный отрезок пойдет на изготовление кольца будущей антенны, а короткий — для петли.
2. Оголить концы проводов на 20-25 мм и вывести в разные стороны центральную жилу и экран.
3. Оформить кольцо и припаять к нему петлю и основной коаксиальный провод, идущий к приемнику. При спайке соединяются вместе жилы экранов и отдельно — центральные.
4. Закрепить конструкцию на листе фанеры и найти направление максимально устойчивого приема.

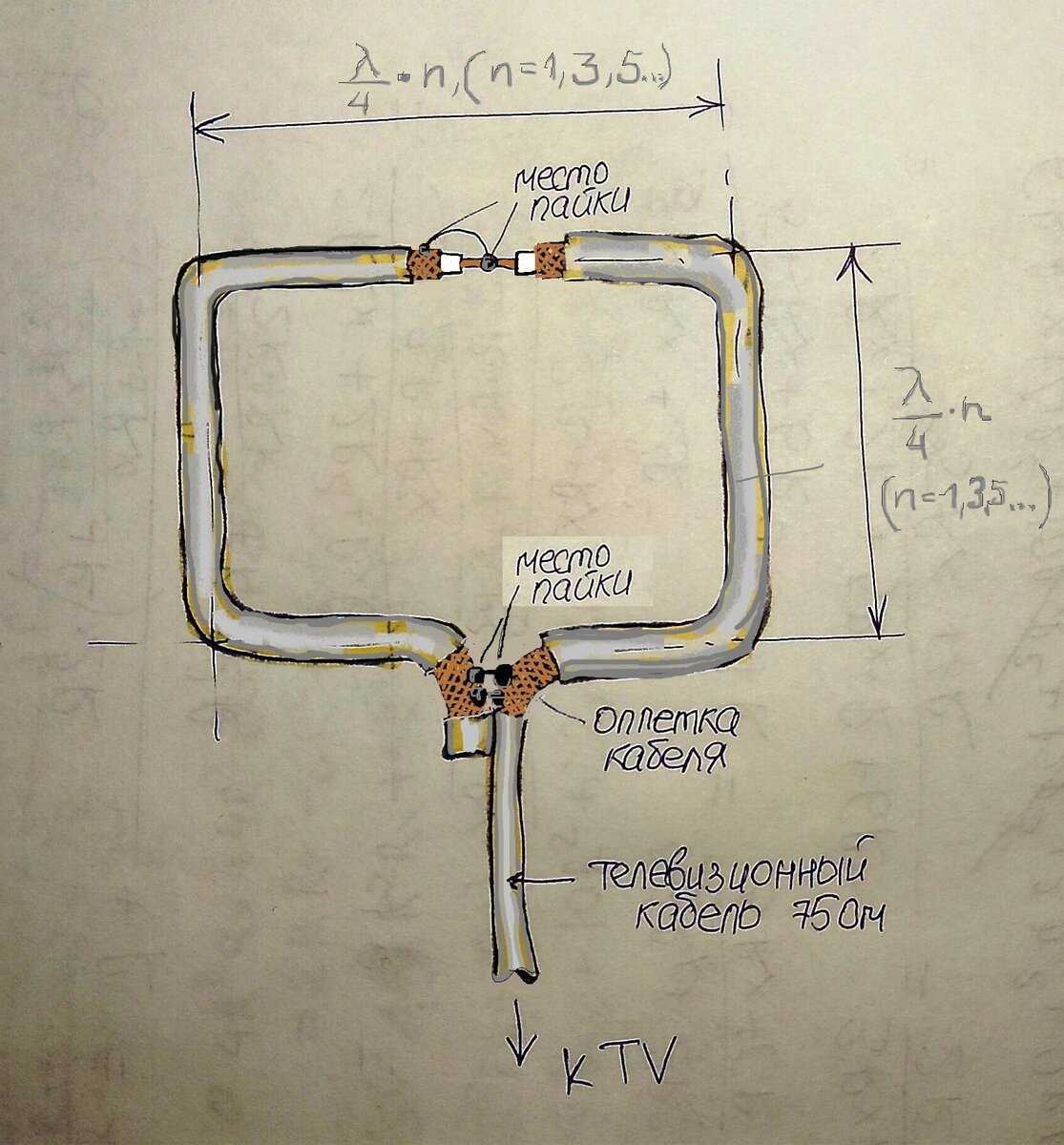

Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель

В виде рамки

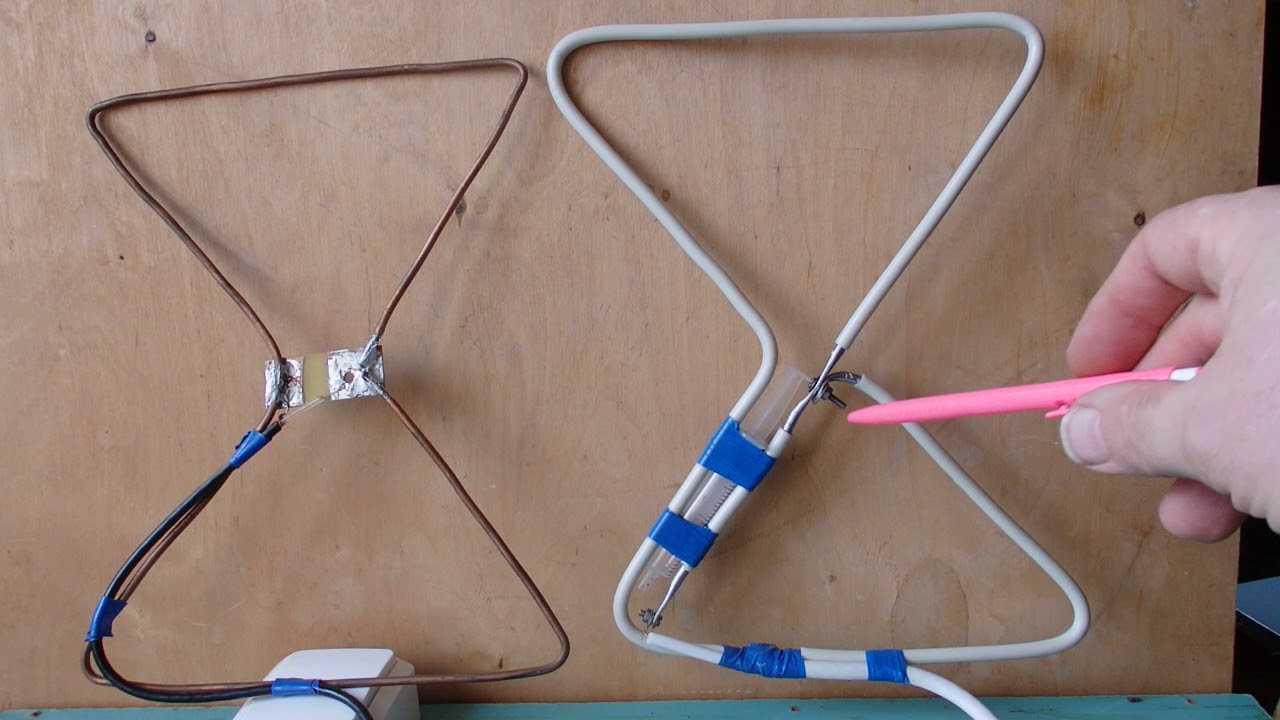

Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм.

Сборка антенны выглядит следующим образом:

1. Отрезать проволоку длиной 112 см.
2. Зачистить и облудить концы проволоки, которые будут загнуты в петли.
3. Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
4. Соединить петли на концах и пропаять место стыка.
5. Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
6. Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
7. Припаять выводы к облуженным углам на рамке.
8. Сделать центральный корпус из пластиковой крышки подходящего размера.
9. Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.

На видео, предоставленном каналом Сан Саныч_Сан, продемонстрирована методика расчета и изготовления антенн такого типа.

Петлевая антенна из трубы

Петлевые антенны из трубки различного диаметра отлично подходят для уличной установки и обеспечивают прием на расстояниях до 40 км от ретранслятора (без усилителя сигнала).

Процедура изготовления:

1. Изогнуть симметричную незамкнутую петлю (вибратор) из трубки с диаметром до 12-18 мм. Длину трубки подбирают в зависимости от частоты вещания. Радиусы закруглений не влияют на работу антенны. Концы вибратора должны находиться на расстоянии 65-70 мм друг от друга.
2. Зачеканить один конец трубки.
3. Наполнить полость песком.
4. Зачеканить вторую сторону.
5. Установить вибратор на шесте в направлении наиболее устойчивого приема.
6. На концах вибратора устанавливается согласующая петля. К точкам соединения петли и вибратора подключается основной кабель, идущий к приемному устройству.

Данные для подбора длин элементов.

Частота, МГц	Длина вибратора, мм	Длина согласователя, мм
50	2760	1900
59,25	2340	1600
77,25	1780	1250
85,25	1630	1130
93,25	1510	1040
175,25	810	560
183,25	770	530
191,25	740	510
199,25	710	490
207,25	690	470
215,25	660	450
223,25	660	440

Восьмеркой

Для уличной установки можно изготовить трубчатую конструкцию, которая аналогична рамочной антенне. Принципы расчета и сборки остаются неизменными.

Как правильно выбрать антенну для дачи

Загородные дома и дачи расположены на разном расстоянии от станций трансляции цифрового телевидения. Счастливчики, для которых показатель отдаления находится в пределах 10 км, не нуждаются в советах. Им достаточно установить простейшую комнатную антенну, с усилителем или без, после чего наслаждаться качественной картинкой на всех каналах.

Пользователи, у которых дача находится на расстоянии от 15 до 100 км (и дальше) нуждаются в более продвинутых технических средствах. Им понадобится направленная антенна, которая способна не только точно нацелиться на источник передачи, но и нейтрализовать боковые наводки. Это как отражения основного сигнала, так и помехи от мобильной связи.

Цифровые ТВ-антенны для загородного дома — это достаточно широкий ассортимент товаров на современном рынке

Чтобы сразу купить удачную модель, с большим радиусом действия или рассчитанную на минимальное обслуживание, достаточно обратить внимание на ключевые особенности того или иного решения

Пассивная антенна

Направленная пассивная антенна весьма удобна.

1. Устройство не требует никакого обслуживания. При лужении концов кабеля, правильной коммутации, однажды настроенная и жестко закрепленная антенна не нуждается во вмешательстве владельца.
2. Не нужно подводить кабель питания к усилителю. Это не только освобождает от необходимости искать розетку, но и резко повышает электробезопасность общего решения антенного блока.
3. Можно организовать как угодно сложную грозовую защиту.

Важно! Пассивные направленные антенны с большим радиусом действия предлагают достаточно серьезные возможности. Мощная модель увидит передатчик с расстояния до 30 км и больше. При этом ее легко монтировать и настраивать

При этом ее легко монтировать и настраивать.

Активные антенны

Антенна с усилителем — довольно популярное решение в глазах среднестатистического пользователя.

1. Устройство выдает хороший уровень сигнала.
2. Наличие усилителя несколько компенсирует погрешности настройки. Даже при неточном прицеливании, выходного сигнала может быть вполне достаточно для работы аппаратуры.
3. Можно купить антенну, усилитель которой питается от USB порта телевизора или приставки.
4. Дальность действия моделей с усилителем гораздо больше пассивных антенн.

У активной антенны есть ряд недостатков: необходимо организовывать сложную грозозащиту, усилитель подвержен броскам влажности и температуры. Его защитный кожух разрушается под действием ультрафиолета, атакуется птицами. Поэтому при очередном визите на дачу владелец активной антенны может обнаружить, что она не работает. Однако устройства с усилителем незаменимы при дальнем приеме.

Советы по выбору

Стоит понимать, что большинство предлагаемых для дачи антенн — направленные. Даже если устройство выполнено в круглом или почти цилиндрическом корпусе. Поэтому пренебрегать точной настройкой положения, отслеживая уровень сигнала по индикаторам приставки или телевизора — не стоит. Выбор антенны для цифрового ТВ на дачу следует делать, ориентируясь на следующие положения.

1. В условиях одноэтажной застройки, без значительных отклонений высот на рельефе между передающей станцией и дачей — выбирают ненаправленные корпусные антенны активного типа, обеспечивающие дальность приема до 55 км.
2. Если дача находится в окружении высокого сада, в низине, рекомендуется использовать направленную корпусную антенну с усилителем. Такие устройства обычно оснащаются хорошими фильтрами, обеспечивая выделение самой сильной составляющей сигнала в точке установки.
3. В условиях малоэтажной застройки при установке антенны на высокой мачте хорошие результаты показывают остронаправленные модели. Это может быть пассивная антенна для дальности приема в пределах 20-30 км. Или активная, если станция находится дальше.

При необходимости дальнего приема вариант только один: пользователю нужна остронаправленная антенна с большим радиусом действия, устройство активного типа. При этом для ее установки потребуется соорудить прочную высокую мачту. Модель, работающая на расстоянии до 100 км или дальше, представляет собой достаточно габаритное и зачастую тяжелое изделие.

Инструменты и материалы

Для самостоятельного изготовления биквадратной антенны Харченко, названной так в честь создавшего её в шестидесятых годах инженера К. П. Харченко, потребуется ряд простых и доступных компонентов. Эти инструменты и материалы применяют в хозяйстве, продают на рынках и в магазинах. В их число входят:

• предпочтительно термоустойчивый надёжный клей для пластиковых поверхностей;
• отрезок коаксиального телевизионного кабеля длиной от 1 до 2 м;
• паяльник для припаивания контактов и кабелей;
• маркеры или карандаши и линейка для разметки;
• малогабаритные тиски или пассатижи для надлома кабеля;
• пластиковая крышечка от бутылки из-под минералки или подобной тары;
• острые ножницы или нож, чтобы перерезать провод;
• 30-сантиметровый отрезок кабеля из меди толщиной 4 мм2;
• ненужный либо затёртый диск CD/DVD формата, либо лист фольги или кусок жести.

При нехватке клея его необязательно покупать, достаточно будет растворить обыкновенный пенопласт при помощи ацетона или бензина в ёмкости из стекла.

Восьмерка, он же антенна Харченко для приема цифрового телевидения своими руками

Конструкция стала известна людям в 1961 году. Она позволяла людям, проживающим за зоной уверенного сигнала повысить качество изображения. Конструкция представляет собой два ромба, угол между гранями которого составляет 90°.

Для изготовления восьмерки необходимо:

• 1-1,5 метра медного провода с сечением до 5 мм;
• коаксиальный провод длиной 3-5 метров;
• паяльник, припой и канифоль;
• штекер телевизионный;
• линейка и маркер;
• изоляционная лента, основа для изготавливаемой конструкции.

Шаг первый

Отмеряем и отрезаем от медной проволоки 1152 см. Размечаем маркером получившийся отрезок на 8 равных частей, при этом оставляем на одном конце 5 см, который позже должен загнуться.

Для данной конструкции может подойти только медный материал, так как ни алюминий, ни другие проводники не получится спаять настолько крепко, насколько это возможно с медью.Биквадрат

Шаг второй

По получившимся меткам сгибаем проволоку под углом 90°. Спаиваем только свободные концы проволоки. При этом должен получится зазор между внутренними углами: спаянным и согнутым.

Шаг третий

Антенный провод оголяется с одного конца на 3-5 см. Для этого аккуратно снимается внешняя изоляция, отгибаются внутренние части и освобождается центральная жила.

Центральная жила провода оборачивается вокруг не спаянного угла, а часть провода, отвечающая за экран обматывается вокруг спаянного участка

Важно делать обмотку тугой

Шаг четвертый

Получившаяся конструкция из оголенных проводов изолируется изолентой или при помощи клеевого пистолета. На другой конец провода крепится штекер, для передачи сигнала телевизору.

Устройство готово, отогнутый конец крепится на основу.Самодельная уличная антенна для цифрового телевидения своими руками 8-ка (восьмерка)

Логопериодическая антенна

Основными особенностями данной конструкции является расположение вибраторов переменной длины – они крепятся на одной оси.

Размеры всех рабочих элементов логопериодической антенны не должны выходить за локацию действия и улавливания.

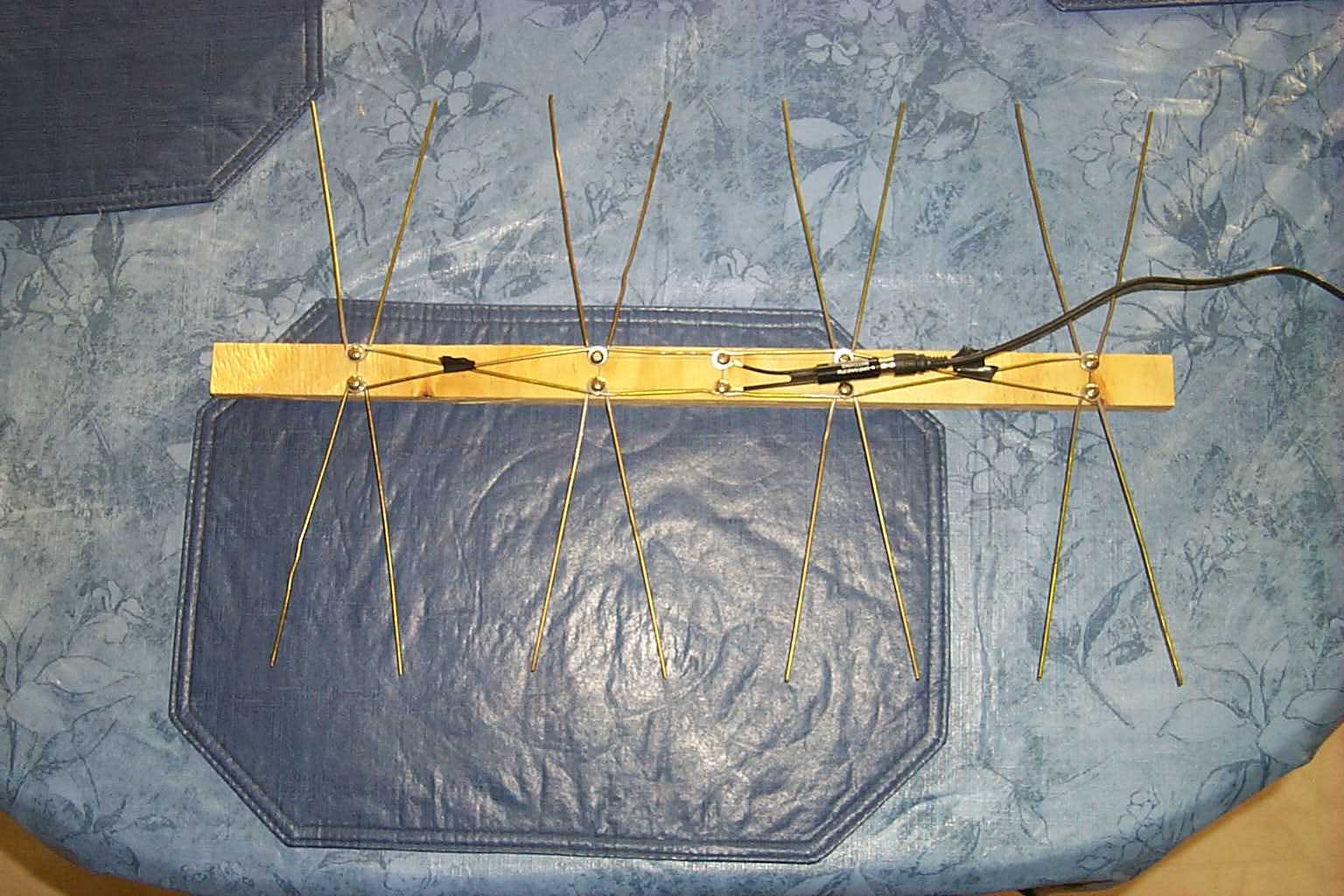

Логопериодическая антенна является наиболее оптимальным вариантом для домашнего исполнения, так как по всем характеристикам превосходит другие типы, однако она отличается сложностью изготовления.

Для того, чтобы сделать ее самому, следует иметь две металлические трубки (полые или нет – не важно, ток будет бежать по поверхности). Также следует иметь медные проволоки разной длины, которые будут являться принимающими частями. Ниже предоставлена таблица с готовыми вычислениями, которые следует применить при заготовке деталей для будущего приемника сигналов

Ниже предоставлена таблица с готовыми вычислениями, которые следует применить при заготовке деталей для будущего приемника сигналов.

Логопериодическая антенна для цифрового ТВ – расчет и изготовление, параметры:

Заготавливаем по приведенным в таблице данным вибраторы

Важно, чтобы диаметр был одинаковым у каждого вибратора

Через полость одного из стержней или же просто при помощи креплений проводится кабель-фидер, который проводится так как показано на изображении ниже.

После этого при помощи паяльника фиксируются вибраторы.

Мощная Логопериодическая ДМВ антенна своими руками:

Волновая

Она не подходит для приема дальних сигналов и имеет небольшое усиление, однако сама конструкция популярна с времен изобретения и распространения радиоволн в быту, до сих пор пользуется популярностью.

Конструкция состоит из нескольких элементов: медный провод (или трубка), директор, рефлектор и вибратор

Дополнительно создается основа к которой будет крепиться готовая антенна (пластик или дерево – не важно, главное, чтобы это был диэлектрик)

Важно располагать детали на равном друг от друга расстоянии. Соединяются части в соответствии с рисунком представленным ниже.Волновой канал

Что понадобится для сборки цифровой антенны

Перечень необходимых материалов изменяется в зависимости от того, о какой именно самодельной DVB- T2 антенне идёт речь. Есть несколько типов расходников: коаксиальный кабель, проволока, жестяные банки или даже болты. Что-то из этого списка вам точно подойдёт. Обязательно следует подготовить инструмент:

• кусачки, пассатижи, плоскогубцы;
• изоленту, скотч, клей;
• герметик с пластиковым стержнем;
• рулетку;
• желательно вооружиться паяльником с припоем.

С помощью всего этого можно сделать DVB- T2 антенну своими руками . Ещё раз повторим, что список оборудования и необходимого инструмента может изменяться в зависимости от того, о какой именно телеантенне идёт речь. Поэтому сначала необходимо рассмотреть существующие технологии, наглядно иллюстрирующие, как сделать антенну для цифрового ТВ , и только потом заниматься сбором материала и инструмента.

Изготовление своими руками

Перед тем как изготовить своими руками антенну для мобильного интернета, надо разобраться с тем, как делать это правильно.

Устройство и оптимальные габариты

Многие считают, что габариты антенны ни на что не влияют, но это далеко не так. На самом деле от размера во многом зависит уровень усиления сигнала. Поэтому следует делать устройство побольше. Рекомендованная ширина и длина — около 30 см.

Важно! Если нужна компактная антенна, можно воспользоваться чертежом биквадрата Харченко. Он идеально подойдет для приема мобильного интернета для телефона.

Требования к вибратору

Рекомендуется изготавливать его из крупной меди или алюминия. В качестве тела вибратора используется обычный цельный прутик или трубка. Если под рукой не оказалось меди или алюминия, сделать устройство можно из «усов» от польской антенны.

Диаметр должен быть не меньше 4 мм. В таком случае удастся добиться стабильного сигнала без обрывов.

Выбор кабеля

Кабель подключения не должен быть слишком толстым

Особое внимание необходимо обратить на кабель, которым будет соединяться антенна. Рекомендуется пользоваться кабелями с небольшим сопротивлением, около 55 Ом

Они не издают помехи и не ухудшают качество сигнала. Используемые провода должны обязательно оснащаться разъемом F female-CRC9.

Специфика конструкции рефлектора

Рефлектор представляет собой панель, поверхность которой покрыта фольгой. Основные требования к рефлекторам выглядят следующим образом:

• они должны быть немного больше антенны;
• расстояние до вибратора — не менее 30 мм;
• конструкцию немного сгибают около центральной части.

Важно! Изготавливать рефлекторы надо только из металла.

Обзор моделей

В настоящее время на современном рынке представлено большое количество моделей телевизионных наружных антенн. Каждое из устройств характеризуется адаптированностью под индивидуальные факторы, такие как геолокация жилья, расположение ближайшей вышки, качество прохождения сигнала. Выбирая уличную ТВ-конструкцию, стоит учитывать вышеперечисленные факторы.

К самым популярным моделям ТВ-приспособлений относятся следующие.

«Дельта». Эти антенны представлены в виде узконаправленных устройств, а также широкополосных универсальных. Большинство антенн «Дельта» работает с цифровыми сигналами. Они легко подключаются, хорошо принимают и обрабатывают сигналы.

Комнатная антенна своими руками

Сделать простейшую антенну для телевизора из подручных средств возможно и довольно нетрудно. В интернете можно найти много интересных инструкций, которые помогут смастерить разнообразные варианты телеантенн, сделанных своими руками. Есть много вариантов того, как смастерить телевизионные антенны своими руками.

Самым популярным видом антенны, который мастерят умельцы из простого народа, однозначно считается самодельная тв антенна, сделанная из пивных банок. Делается она легко, труднодоступных материалов искать не надо, а времени на всю процедуру изготовления затрачивается совсем немного. Идеальный вариант самодельной антенны, учитывая тот факт, что и каналов будет побольше, и качество картинки будет на порядок выше.

Самым простым вариантом однозначно можно назвать вариант комнатной телеантенны, для изготовления которой понадобится лишь проволока. Конечно, количество каналов, которые можно будет созерцать при её подключении, будет весьма ограниченным, да и картинка вряд ли сильно обрадует, но эти неудобства компенсируют другие обстоятельства: чрезвычайная лёгкость в изготовлении, минимальная затрата времени и использование минимального количества материалов. Впрочем, количество каналов и качество картинок можно будет подправить, примотав второй конец проволоки к бельевым верёвкам, что поможет словить больше каналов.

Существуют и другие варианты изготовления своими руками, но популярными их назвать нельзя. Некоторые требует более сложных процедур изготовления. В других случаях можно наткнуться на крайне отрицательные отзывы от людей, которые пробовали их изготовить. Так что тратить время на описание их изготовления лучше не стоит. Ничего полезного в этом найти не получится. Некоторые инструкции по конструированию спутниковых антенн в домашних условиях просто не соответствуют действительности.

Как сделать телевизионную антенну своими руками?

Насколько прочно вошло телевидение в нашу жизнь говорить не стоит, это и так общеизвестно. Но иногда может так случиться, что телевизионная антенна приходит в негодность. И хорошо, если магазин, где можно приобрести новую, в шаговой доступности. А что делать, если такое произошло на даче, или в деревне, где просто нереально поблизости найти подобную торговую точку.

Но ведь любимый фильм или передача не будут ждать, пока появится возможность добраться до места, где возможно приобретение нового устройства. Вот тогда и стоит задуматься о возможности сделать антенну для телевизора своими руками для возможности просмотра телепередач.

На самом деле такая работа не является слишком сложной или требующей каких либо определенных навыков и знаний (хотя небольшое их количество все-таки пригодится) — сделать ТВ антенну достаточно просто.

Вот сейчас и попробуем понять, что потребуется для изготовления телевизионной антенны, какие при этом пригодятся материалы и инструменты, и какого типа устройства возможно собрать в домашних условиях.

Общая информация

Вообще, вариантов изготовления ТВ-антенн своими руками и в домашних условиях великое множество. Ведь в чем преимущество подобных устройств? Во-первых — это минимум затрат, и при этом, если все сделано правильно, ничуть не уступающий заводским изделиям прибор. А во-вторых — это опыт, который всегда может пригодиться. Ведь неизвестно, когда и какая ситуация может произойти, а потому лишними подобные знания точно не будут.

Конечно, не всегда в хозяйстве найдутся необходимые устройства для подобной работы, а потому, в местах, где нет возможности их купить в любое время, лучше взять их и положить про запас.

Ну а тем, кто может сказать, что легче купить подобные устройства для приема ТВ-сигнала, можно возразить. Ведь при изготовлении любого прибора большее удовлетворение человек испытывает не от того, что устройство работает, а от осознания, что сделан этот прибор своими руками.

К тому же, если ТВ-антенна, сделанная в домашних условиях, прекрасно работает и не уступает по качеству изображения магазинной, то зачем же переплачивать? Эти средства можно потратить на что-то более нужное или необходимое.

А потому, самодельные антенны, сделанные в домашних условиях, вполне имеют право на существование.

Зигзагообразная антенна для дачи

Зигзагообразная антенна с рефлектором

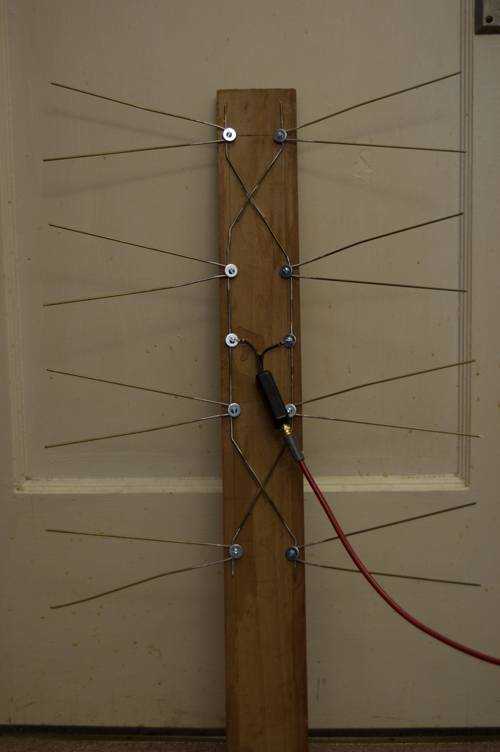

Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

• штанга;
• полотно проволочное;
• металлические пластины для крепления полотна;
• поперечные рейки;
• диэлектрические пластины и прокладки;
• крепёжная плата;
• фидерная линия;
• пластина питания.

Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.

Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.

Конструктивная схема сборки z-антенны

Кол-во блоков: 29 | Общее кол-во символов: 35254
Количество использованных доноров: 6
Информация по каждому донору:

1. http://DekorMyHome.ru/remont-i-oformlenie/kak-sdelat-tv-antenny-svoimi-rykami-dlia-dachi-i-doma.html: использовано 2 блоков из 5, кол-во символов 5920 (17%)
2. https://samelectrik.ru/kak-sdelat-antennu-dlya-televizora-4-prostyx-sposoba-izgotovleniya.html: использовано 1 блоков из 5, кол-во символов 1551 (4%)
3. http://dm-st.ru/instruktsiya-po-izgotovleniyu-televizionnoy-antennyi-dlya-dachi: использовано 3 блоков из 7, кол-во символов 4377 (12%)
4. https://elektroznatok.ru/info/raznoe/samodelnye-antenny: использовано 3 блоков из 5, кол-во символов 6404 (18%)
5. https://USamodelkina.ru/antenny/: использовано 18 блоков из 21, кол-во символов 5690 (16%)
6. http://ydachadacha.ru/svoimi-rukami/antenna-dlya-dachi-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 10102 (29%)

Антенна из банок из-под пива

Эфирные антенные устройства можно создать из многих простых материалов, которые используются в домашнем обиходе, даже из обычных банок, в которых продают газированные напитки. Такой мини-приёмник не будет сильно мощным, но около 7 каналов вы сможете поймать, причём не только в ДМВ-диапазоне, но и в более длинном – МВ.

Есть одно важное условие: жестяные банки должны быть ровными, не ребристыми, чистыми и сухими. Суть такой конструкции очень проста: к кабелю нужно просто припаять 2 банки и расположить их по разные стороны на деревянной основе

Количество банок можно использовать разное, считается, что оптимально создавать 3 или 4 линии банок, так как 1-2 линии улавливают сигнал слабо, а более 5 линий трудно согласовать. Кроме банок, нужно подготовить следующие материалы:

• Около 5 метров обычного ТВ-кабеля с маркировкой «РК-75»;
• Деревянная или пластиковая конструкция-основа;
• Несколько саморезов, изолента, и паяльный аппарат.

Для начала нужно подготовить ТВ-кабель: отступите 10 см от края, сделайте неглубокий надрез и снимите верхний слой изоляции. Внутренний плетёный экран аккуратно скрутите в единый жгут. С этой же стороны кабеля удалите пластиковую изоляцию и оголите центральную жилу. На противоположный конец кабеля нужно подсоединить штекер.

Далее, нам нужно будет соединить коаксиальный кабель с банками. Для этого лучше использовать маленькие саморезы-блошки для гипсокартона: прикрутите к одной банке скрученную оплётку кабеля, а ко второй банке – медную жилу. Для лучшего контакта соединения можно пропаять.

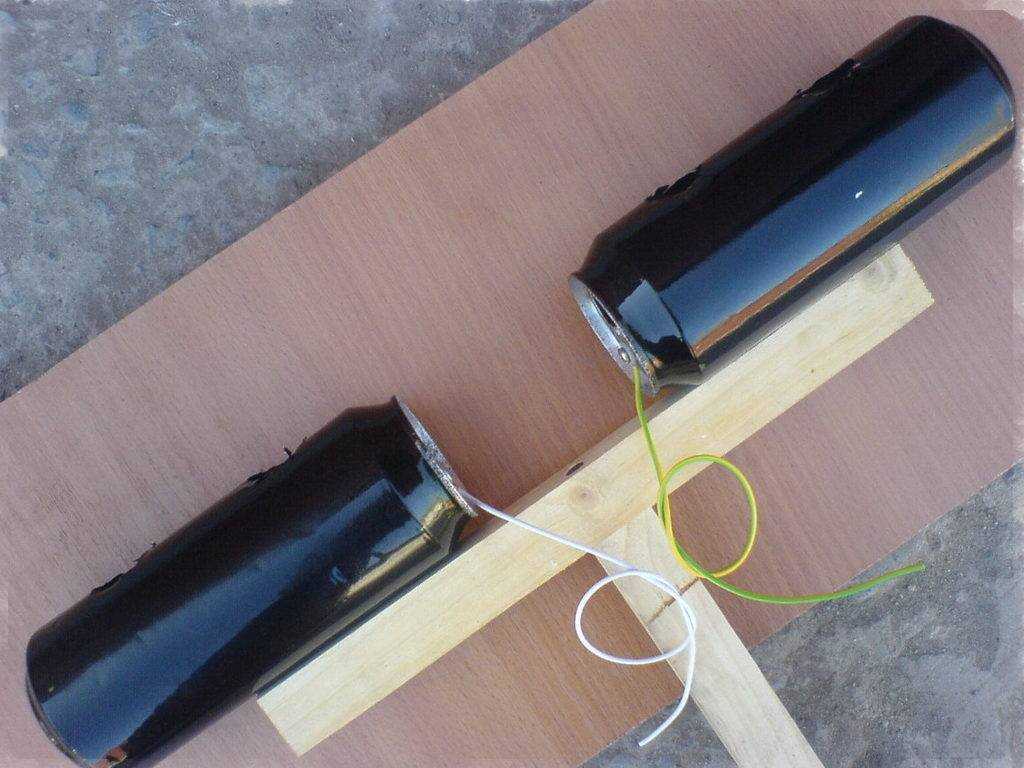

Теперь следует закрепить банки на деревянной планке-основе. Это можно сделать при помощи обычного скотча, изоленты или клея-пистолета, использовать для этого можно даже обычную вешалку для одежды или любую ровную подручную конструкцию. Главное, чтобы металлические банки были одной формы, одного размера (объёма) и располагались строго на одной линии. Расстояние между жестяными элементами, как и место установки антенны, подбирается экспериментальным методом.

Улучшить конструкцию можно, создав решётку из нескольких линий с банками, а если есть такая возможность, то подключить и усилитель. Если самодельная антенна из пивных банок будет стоять на улице, то её элементы придётся спрятать в пластиковые бутылки большего размера.

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое будет предоставлено в Ваше распоряжение — 7, но эта цифра может немного варьироваться в зависимости от региона.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

• 2 маленьких самореза, именуемых также «клопами»;
• 2 подготовленных пивных банки (пустые, вымытые и высушенные);
• от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
• паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
• шуруповерт;
• деревянный тремпель;
• изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.

Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать надрез и снять часть верхнего слоя изоляции. Открыв доступ к экрану, сворачиваем его в один виток. После этого срезаем средний изоляционный слой, оголяя тонкую медную жилу кабеля. Что касается второго конца проводника, там должен быть обычный штекер.

Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей емкости объемом 0,5 и 0,75 литров.
Подводим контакты. На данном этапе скрученный экран кабеля закрепляется к одной банке, а сама медная жила к другой. Фиксация осуществляется клопами с помощью шурповерта. Для того чтобы сделать качество картинки на экране телевизора более высоким (качество передачи сигнала), рекомендуется зафиксировать провод не только клопами, но и с помощью паяльника (немного прихватить). Результат должен выглядеть так:

Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото)

Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать так, как хотелось бы.

Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства, чтобы самоделка ловила много каналов

Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для работы. На этом технология создания и завершается.

Как Вы видите, весь процесс довольно простой и не представляет ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна. В индивидуальных случаях расстояние между банками можно сделать больше или меньше.

Типы принимающих антенн

Главная задача телевизионной антенны — ловить сигнал в определенном частотном диапазоне. ТВ принимает 2 частоты:

• метровый — фиксирует аналоговое в диапазоне 1 — 300 МГц.
• дециметровый ловит волны на частотах 0.3 — 3 ГГц.

Диапазон классифицируются на эфирное и спутниковое телевидение. Суть работы состоит в том, что когда сигнал контактирует с металлическими частями он образует электромагнитное поле. В металле, благодаря его активной силе, образовывается ток. Он движется к телевизору по специальному кабелю и образуется красивой картинкой и четким звуком в телевизоре. Самая большая задача — это расположить приемник так, чтобы сигнал образовывался максимально четко. Поэтому и приходится порой вешать устройство на улице или постоянно поправлять его рожки, особенно после длительного негативного воздействия погодных условий.
