Как сделать и установить откатные ворота своими руками

Выбор профлиста

Во время приобретения профилированного листа нужно обращать внимание на маркировку и способ обработки поверхности. Профильный настил может быть разным по толщине, иметь различную форму и размер «волны»

С учетом высоты «волны» определяется жесткость конструкции.

Варианты профлиста

Маркировка:

1. «С» – стеновой профнастил. Он имеет малую толщину и высоту «волны». Используется для сооружения заграждений.
2. «НС» – универсальный профиль. Используется в качестве кровли, строительства ограждений и калиток.
3. «Н» – несущий профнастил. Используется для возведения ангаров и для крыш больших помещений. Для монтажа забора выбирать нежелательно.

Пошаговая инструкция по возведению подъёмно-поворотных ворот своими руками

Чтобы соорудить ворота, которые при открытии уходят к потолку, понадобится выполнить такие действия:

1. Прежде всего необходимо подготовить проём. Для этого надо вставить в напольное основание на глубину 2 см вертикальные опоры. В качестве деталей можно использовать отрезки брусков 80х120 мм. Элементы фиксируются анкерными болтами.
2. После этого выполняется сборка рамы. На расстоянии, соответствующем длине ворот, нужно смонтировать горизонтальную рейку так, чтобы она располагалась параллельно перемычке проёма.
3. Из 4 железных уголков понадобится сварить 2 рейки, по которым будут перемещаться ролики, которые прикрепляются к створке. Они фиксируются саморезами и железной фурнитурой к рейкам, которые размещены в верхней части. Периодически надо проверять надёжность фиксации деталей.

4. После этого изготавливается каркас полотна. Для этого надо скрепить с помощью сварочного устройства железные профили, скрепить их друг с другом и присоединить к готовому коробу несколько диагональных планок. Каркас в собранном виде напоминает 6 квадратов, скреплённых между собой.

5. В верхней части рамы углы следует оснастить роликами.
6. Каркас ворот нужно обшить материалом, который защищён от коррозии. Для фиксации следует использовать самонарезающие винты.

7. Вертикальные опорные рейки следует снабдить подвижными кронштейнами. На детали надо установить швеллеры.

8. К установленным кронштейнам прикрепить пружины.

В конце на сооружённую раму понадобится навесить полотно. Чтобы защитить гараж от воров, конструкцию надо оборудовать надёжным замком и защёлкой. По желанию ворота можно утеплить — для этого будет необходим пенопласт.

Утепление гаражных ворот

Предварительно понадобится обработать все щели между каркасом и основанием монтажной пеной. Это позволит уберечь гаражное помещение от потерь тепла через ворота. Далее нужно обработать створки грунтовкой или эмалью, которая способна защитить от ржавчины. После высыхания покрытия можно будет выполнить теплоизоляцию ворот.

Ворота можно изнутри утеплить пенопластом

Пенопласт устанавливается на металлическое основание или просовывается между лагами каркаса. Если планируется использовать первый вариант, то понадобится лишь приклеить материал к створкам. Если выбран второй метод, сначала надо будет создать каркас из дерева, после чего произвести монтаж материала.

Чтобы открывание и закрывание ворот осуществлялось без проблем, конструкцию следует отрегулировать. Для этого понадобится натянуть пружину. Сделать это можно путём закручивания гайки. Если проблема не решена, нужно изменить место крепления данной детали. Ворота будут легко подниматься, если снаружи на расстоянии максимум 1 м от почвы оснастить их ручкой.

Вопрос автоматики

В качестве автоматического подъёмного механизма может использоваться сигнализация для автомобиля. Для привода подходит реверсная самоблокирующаяся лебёдка, которая работает от электросети 220 В и имеет тяговое усилие минимум в 120 кг.

Автоматика должна будет поднимать ворота вверх, к потолку. Основным недостатком такой конструкции является её высокая стоимость. Автоматический привод в данном случае монтируется на потолке и поднимает полотно при помощи троса, одна часть которого закрепляется к створке, а другая — к электроприводу.

Схема расположения автоматики для подъёмных ворот

Трос размещается в металлопрофиле, который фиксируется в подвесном состоянии на кронштейнах к потолочной конструкции.

Ещё один вариант — использование гидравлического привода. 2 привода надо зафиксировать с двух сторон с внутренней стороны основания.

Автоматические подъёмные ворота с гидравлическим приводом

Гидравлические трубы, которыми они оснащаются, устанавливаются во внутренней части проёма.

Видео: изготовление подъёмно-поворотной конструкции

Чтобы правильно выполнить монтаж гаражных ворот, важно составить чертёж и соблюдать последовательность действий. В конце нужно выполнить регулировку конструкции. Скамья-трансформер: делаем садовую зону отдыха своими руками Как построить теплицу из оконных рам своими руками — пошаговая инструкция по изготовлению с фото и видео

Скамья-трансформер: делаем садовую зону отдыха своими руками Как построить теплицу из оконных рам своими руками — пошаговая инструкция по изготовлению с фото и видео

 Просмотров: 4 552
Рубрика: Строительство и ремонт

Предпочтение распашной конструкции

Начинающие мастера, конечно, не рискнут сразу же мастерить в домашних условиях сложные конструкции с замысловатыми механизмами, а всем известные и полюбившиеся конструкции распашных ворот изготовить и установить можно и попробовать своими силами.

Но, прежде чем начинать творить в саду из подручного материала или из досок, лучше все-таки сделать или заказать чертеж ворот, произвести расчет количества необходимого материала, обеспечить рабочее место оборудованием и инструментом, и только после этого можно изготавливать ворота своими руками к садовому забору, или же, к парадному въезду частного поместья.

Предпочтение чаще отдают такому варианту, как распашные конструкции по нескольким причинам:

• они несложные в изготовлении;
• в сравнении с другими въездными группами, требует меньших затрат на материал и сил на изготовление;
• качественно изготовленное изделие прослужит долго своему хозяину;
• огромный выбор материала для обшивки;
• возможность установки автоматики;
• масса вариантов декорирования;
• простая эксплуатация.

Перечисленные достоинства сопровождаются всего одним, но значимым недостатком – нужно необходимое расстояние для открывания створок ворот внутрь или наружу двора. А садовые участки не всегда имеют достаточное пространство. Но если такой проблемы нет, то можно смело приступать к изготовлению.

Размеры ворот (делаем точный расчет)

Изучив эскизы для ворот своими руками, можно приступать к выбору материала. Лучше выбрать металл с толщиной 1,5-2 миллиметра.

Если ворота весят меньше чем 150 кг, лучше взять трубу с сечением 80 на 80 мм и толщиной около 4 миллиметров.

Если вес ворот варьируется от 150-300 кг, то труба – 100 на 100 и 5 миллиметров.

При весе более 300 кг – 140 на 140 и толщиной 5 миллиметров.

Петли ворот должны выдерживать вес конструкции. Замок может быть механическим, так и электромеханическим устройством.

При бетонном или плиточном покрытии лучше увеличить расстояние между забором и плиткой до 50 мм. Если под будущим забором растет трава, то лучше увеличить это расстояние до 100 мм.

Как делать створки распашных ворот?

Чтобы сделать створки для ворот, важно озаботиться предварительной подготовкой каркаса из металлического полотна. Лучше выбирать трубу квадратной формы, она отлично справляется с ветровой нагрузкой

Во время проведения сварочных работ важно работать согласно уровню, поэтому все манипуляции проводят на ровной поверхности. Ход работ:

Ход работ:

сложить каркас прямоугольной формы;
проводить сварку короткими прихватками, чтобы исключить вероятность коробления металла;
к основному каркасу, прикрепить внутренний, чтобы придать ему жесткость;
подготовить две перемычки – вертикальную и горизонтальную: их крепят крест накрест. Когда будущая створка будет длинной, при этом широкой, то перемычки располагают достаточно часто. Лучше использовать трубу с небольшим диаметром;
подготовить пропилы в каркасе для врезания замка (при условии, что ворота не будут оснащены автоматикой): замок выбирает хозяин на свое усмотрение, он может быть механическим или электромеханическим;
подобрать и установить завесы, учитывая направление открытия створок;
после сварки каркаса, все швы тщательно шлифуют, зачищают;
конструкция обезжиривается, грунтуется специальным составом, чтобы предотвратить процесс образования коррозии;
теперь крепят обшивку, сразу на каркас, либо после его монтажа на опорах;
для прикрепления створок к опорным элементам, приваривают металлическую полосу к закладкам, либо крепят швеллер, а на нем – завесы

Здесь важно строгое соответствие уровню.

Монтаж створок

Процесс монтажа воротных створок

Этот процесс начинается с крепления петель, которые привариваются к основной раме створки и к опорным столбам. Если столб выполнен из кирпича, но закладной элемент предусмотрен не был, то к кирпичу дюбелем прикрепляется швеллер, а к нему привариваются петли. Ну а если в столбе из кирпича все предусмотрено, то проблем с креплением петель не должно возникнуть.

Кстати, эти небольшие, но важные элементы тоже имеют свои инструкции по монтажу, которые идут в комплекте. Поэтому лучше перед сварочными работами внимательно изучить инструкцию.

Далее, проводится монтаж всей оставшейся фурнитуры – замков, задвижек, фиксаторов, автоматики. Эти элементы въездной группы, бесспорно, должны монтироваться строго по схемам, прилагаемым в комплектах. И если задвижку еще можно прикрепить без инструкции, то произвести монтаж автоматики без схемы не получится, да и замок сложно прикрепить без внимательного изучения схемы или инструкции.

Калитка из кованого металла

Установка ворот и калитки из кованого материала намного сложнее. Там они навешиваются на более прочные стойки, установленные на мощный фундамент практически такой же, который заливали при установке забора. Потом опоры обкладывают кирпичом. Лучше, чтобы металлические завесы имели подшипниковый механизм. А все заготовки должны быть из углеродистого металла, потому что он более устойчив к коррозии.

У домашнего мастера, надумавшего своими руками сделать вход и ворота из кованого металла, должны быть следующие качества:

• навыки ковки и гнутья;
• хороший вкус;
• творческие способности;
• умение реализовать свои идеи.

Результат его работы – произведение декоративно-прикладного искусства.

Ему обязательно надо проконсультироваться у опытного кузнеца, а при возможности на какое-то время снять в аренду его кузницу.

Некоторые умудряются для таких дел переоборудовать свой гараж или подсобную постройку, которая была возведена при строительстве дачи. Домашнего умельца, охваченного творческим энтузиазмом, такие проблемы не остановят.

Узорную решётку делают своими руками. Первоначально сваривают основную раму и заполняют её прямыми или изогнутыми прутьями, на которые будут крепиться элементы ковки. Их количество определяется задумкой автора, но их не должно быть очень много, в противном случае конструкция потеряет изящество, будет выглядеть безвкусно. К тому же кованые украшения значительно повышают вес, что приводит к провисанию створок.

Каркас необязательно заполнять прутьями.

Схема с размерами для сборки калитки из металла

Куда изящней выглядит рисунок без них, составленный из гнутых, соединённых между собой элементов. Орнамент кажется лёгким, воздушным, хотя он выполнен из тяжёлых металлических деталей. Такие ворота и калитка – проявление высокого мастерства домашнего умельца.

Важное требование – оформление калитки должно гармонировать с рисунком ворот. Перенести его на калиточную створку в неизменном виде невозможно, так как размеры неодинаковы. Но некоторые изображения можно повторить в уменьшенных масштабах, чтобы сохранить единый стиль

Или придумать новые, похожие мотивы, не противоречащие избранному дизайну. Видимо, по этой причине врезной вход встречается реже, чем приставной

Но некоторые изображения можно повторить в уменьшенных масштабах, чтобы сохранить единый стиль. Или придумать новые, похожие мотивы, не противоречащие избранному дизайну. Видимо, по этой причине врезной вход встречается реже, чем приставной.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Виды

Важно принять к сведению, что от выбора роллов для гаража зависит не только сохранность содержимого от краж и автоугона, но и защита от влияния погодных условий чувствительных к влаге и температуре материалов и инструментов, хранящихся внутри. Наиболее распространёнными типами гаражных ворот являются: Наиболее распространёнными типами гаражных ворот являются:

• распашные;
• жалюзийные;
• высокоскоростные;

• рулонные;
• поворотно-подъёмные;
• скоростные;

• автоматические;
• противопожарные;
• прозрачные;

• откатные;
• роллетные ставни;
• подъёмно-секционные.

Подъёмно-секционный тип состоит из специальных панелей или щитов, изготовленных из разных материалов (металл, пластик, дерево). Соединяются панели между собой шарнирными петлями. Открываются такие ворота при помощи специального механизма. Стандартный размер такого заграждения 2-3 х 2.25-3.5 м.

При открытии панель уходит под потолок, экономя место в гараже. Хороша эта система продолжительным сроком работы, изолирующими свойствами и заметной прочностью. Минусы: дороговизна установки и обслуживания из-за инженерной сложности конструкции. Также такие ворота не очень хорошо защитят от взломщиков, поэтому дополнительно придётся установить сигнализацию.

Ещё эти механизмы зависимы от наличия электричества и при обесточивании ворота могут попросту не открыться. Но и это не всё. Установить себе такое изделие возможно лишь на гаражи, длина которых минимум в 1.5 раза превышает ширину, чтоб отъезжающей панели было где разместиться.

Подъёмно-поворотный тип включает в себя стальной щит, закреплённый на каркасе. Обычно владельцы оборудуют такие ворота электроприводом с дистанционным управлением так, чтобы можно было открыть гараж из кабины автомобиля. Поднятая дверь размещается под потолком параллельно полу, не занимая пространства гаражного помещения.

Поверхность нержавеющей стали можно покрыть разными красками и отделкой. Главное, чтоб покрытие было лёгким, иначе придётся устанавливать вспомогательные механизмы подъёма. Эта дверь способна защитить помещение от взлома и плохой погоды.

Нюансом монтажа является необходимость в широком (шире, чем высота) проёме. При этом нужно учитывать, что после установки въезд станет примерно на 20 см ниже. Открывать гараж с такой дверью желательно не чаще 20-ти раз в день, потому что механические детали быстро изнашиваются. Если же возникнет серьёзная неисправность одной из составляющих установки, замене будет подлежать вся конструкция, что обойдётся в серьёзную сумму. Стандартные ворота изготавливают размером 2-2.7 х 1.8-2.2 м.

Распашные классические ворота состоят из створок, прикреплённых к стойкам петлями. Открываться дверь может внутрь или наружу. В одной из створок владельцы нередко дополнительно проделывают дверцу для входа.

Такой вариант отличается прочностью и сравнительно низкой стоимостью. Ими оборудуют гаражи с подогревом. Но для установки такой двери нужно позаботиться о ровной площадке со стороны открытия, чтоб дверь ни за что не цеплялась при движении. Размеры и материалы для изготовления могут быть различными.

Откатные ворота оборудованы специальными роликами, скользящими при движении щита или решётки в сторону, когда въезд открывается. Но для установки нужно иметь место, по ширине равное створке, чтоб та могла полноценно располагаться сбоку в открытом положении. Так, если ворота устанавливаются снаружи гаража, нужно, чтобы на улице возле въезда было достаточно свободного места, а если внутри, то гараж должен быть достаточно широким, имея запас стены.

Из плюсов конструкции можно отметить прочность, неприхотливость в обслуживании и экономию пространства перед выездом. Недостаток – специфические требования для монтажа. Наличие достаточного места сбоку от въезда (минимум – в 1.5 раза больше, чем ширина ворот). Это неподходящий вариант для гаражных комплексов и кооперативов, где здания построены вплотную друг возле друга. Скорее, такие ворота подходят для высоких длинных заборов с широким въездным проёмом.

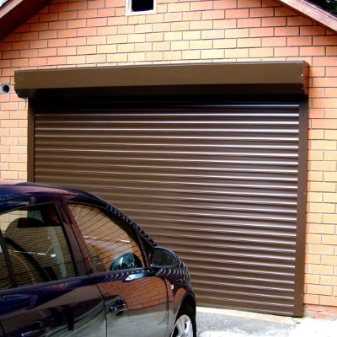

Роллетные ворота (рольставни) – распространённый в развитых странах вид сооружений для гаражей и других зданий, требующих защищённости. Они изготавливаются размером 150-450 х 150-270 см. Стоимость изделия зависит от материала, дополнительных устройств и его размера.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор

По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы

Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

1. Перед нами «классический» и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины

Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну

Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника (с

).

Длина гипотенузы:, где а

иb – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

Собираем ворота: инструкция по сборке

Этапы сборки ворот включают в себя:

• снятие рабочих замеров;
• наброска эскиза и/или построение чертежа;
• приобретение необходимых материалов;
• сборка конструкции с последующим монтажом.

Если у вас в пользовании есть легковой или грузовой транспорт нужно учитывать при обустройстве въезда размер машины. За основу берутся показатели автомобиля (они могут отличаться) длина 3 метра, высота 1,5 м. Главный принцип: автомобиль должен беспрепятственно проезжать в открытые ворота. Высота калитки из профильной трубы та же, а ширина составляет 0,75 метра.

Для ворот необходимо оставлять расстояние между опорными столбами забора. За основу возьмём стандартный шаг между опорами – это 3 метра. Этого вполне хватит для установки каркасных ворот из профильных труб.

Посмотрите это видео перед началом работ:

Советы по отделке

После проведения сварочных работ необходимо все швы хорошо зашлифовать, чтобы убрать окалину и лишний металл. Столбы и каркас лучше обработать специальным антикоррозийным средством и окрасить.

Засовы для распашных ворот

Если вы планируете устанавливать на ворота автоматику, то сложные запоры и засовы не понадобятся. Но при желании можно поставить их. Вертикальные модели являются одними из самых часто встречающихся, так как их легко сделать своими руками из обычной арматуры:

1. Берём кусок круглой трубы диаметром немного больше, чем арматура. Отрезаем четыре куска одинакового размера.
2. Привариваем их к верхней и нижней планке каркаса ворот.
3. Берём четыре металлических прута и с помощью сварки или специального трубогиба сгибаем их под прямым углом. Один конец прутьев должен быть немного больше другого.
4. Делаем дрелью отверстия в нижней и верхней планке ворот, чтобы арматура в них заходила свободно.

5. В нижней части ворот (в грунт или фундамент) забиваем два куска трубы, которые будут выполнять роль фиксаторов.

Накладной горизонтальный засов обычно устанавливают на распашных воротах из профнастила на поперечные планки каркаса.

1. Привариваем квадратный кусок металла на планки ворот в средней части с двух сторон. Это необходимо, чтобы можно было на них наложить заводской засов.
2. Делаем дрелью отверстия и затем прикручиваем шурупами к металлическим планкам.

3. На специальные монтажные уши крепим навесной замок.

Видео: как сделать ворота с электроприводом

Распашные ворота с электрическим приводом можно построить самостоятельно. Следуя инструкции по монтажу и обшивке каркаса, установке автоматической системы, владелец дома сможет установить на своём участке надёжную и прочную конструкцию.

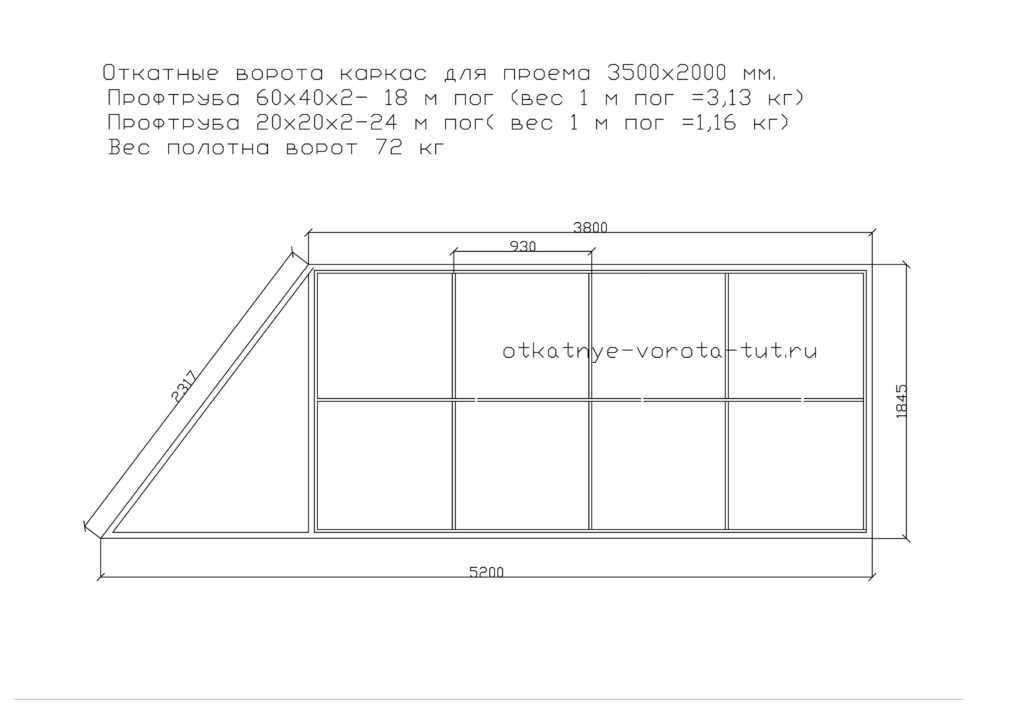

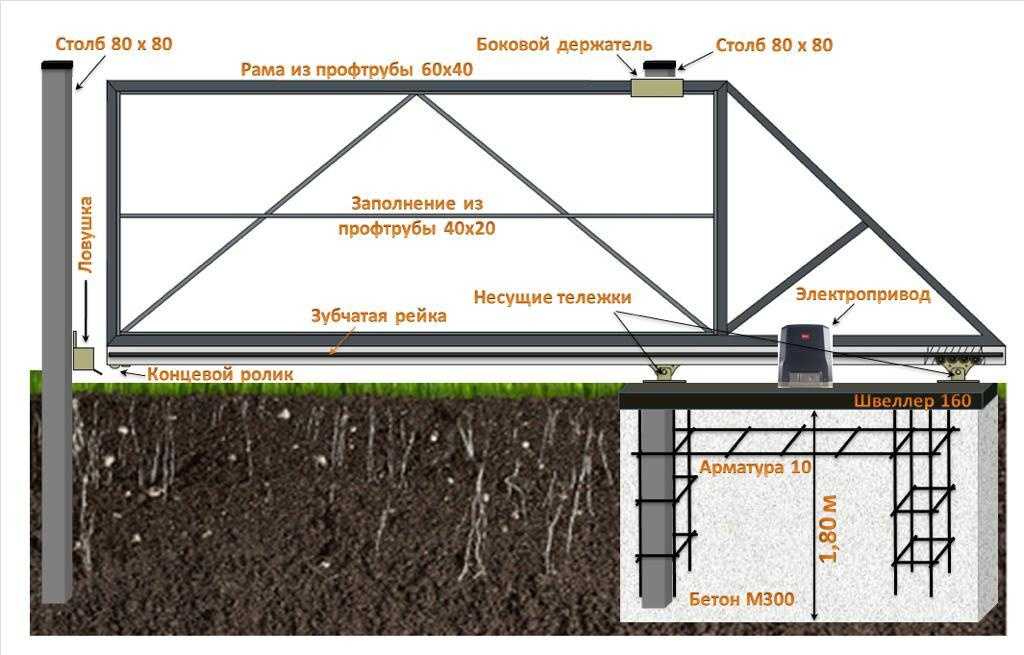

Устройство и принцип действия откатных ворот

В зависимости от типа и расположения опорной поверхности, откатные ворота делятся на рельсовые и роликовые, но, поскольку вторые имеют более надёжную конструкцию, то сегодня системы с нижней рельсовой направляющей практически не используются.

Эти ворота можно соорудить двумя способами:

• моноширмой,
• двойной синхронной конструкцией.

Моноширма — это конструкция из одной створки, которая опирается на установленные сбоку от проёма роликовые направляющие (тележки или консольные опоры). По ним ворота сдвигаются в одну сторону, открывая место для проезда автомобиля. Такая система не требует верхней перетяжки между столбами и используется при высоте полотна не более 2 метров.

Двойные синхронные ворота имеют пару створок, которые отъезжают в противоположные стороны. В отличие от моноширмы конструкция имеет два опорных фундамента и верхнюю балку, которая служит направляющей для дополнительных роликов. Консольная система способна выдержать полотно увеличенногоо веса, поэтому применяется для ворот высотой более 2 метров.

Поскольку для частного подворья необходимость в установке высоких ворот возникает нечасто, далее будем рассматривать одинарные системы. Кроме всего прочего, такие откатные ворота имеют упрощённую конструкцию, поэтому больше подходят для изготовления своими руками.

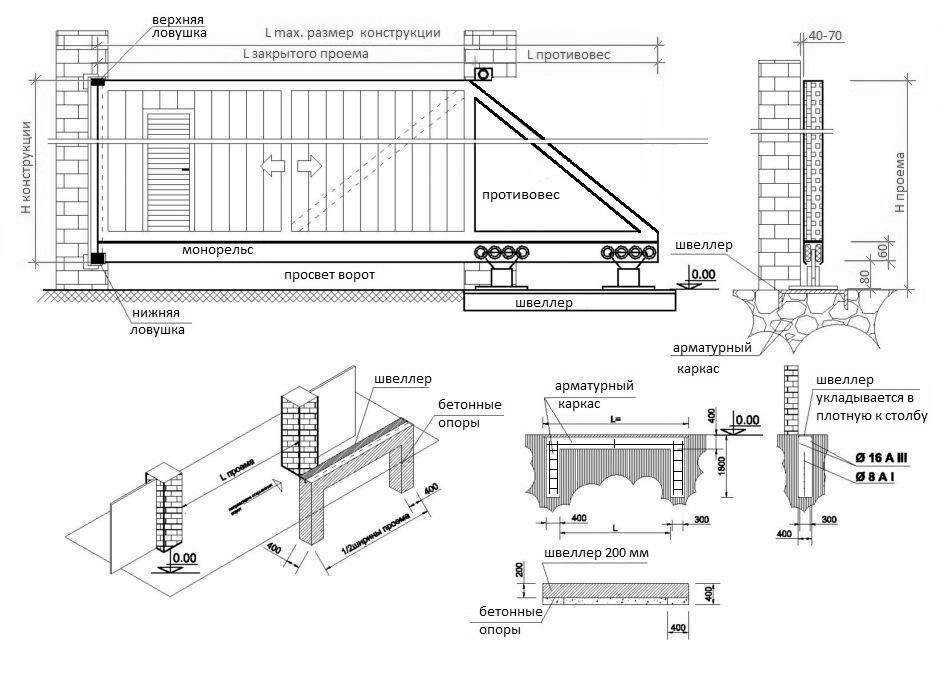

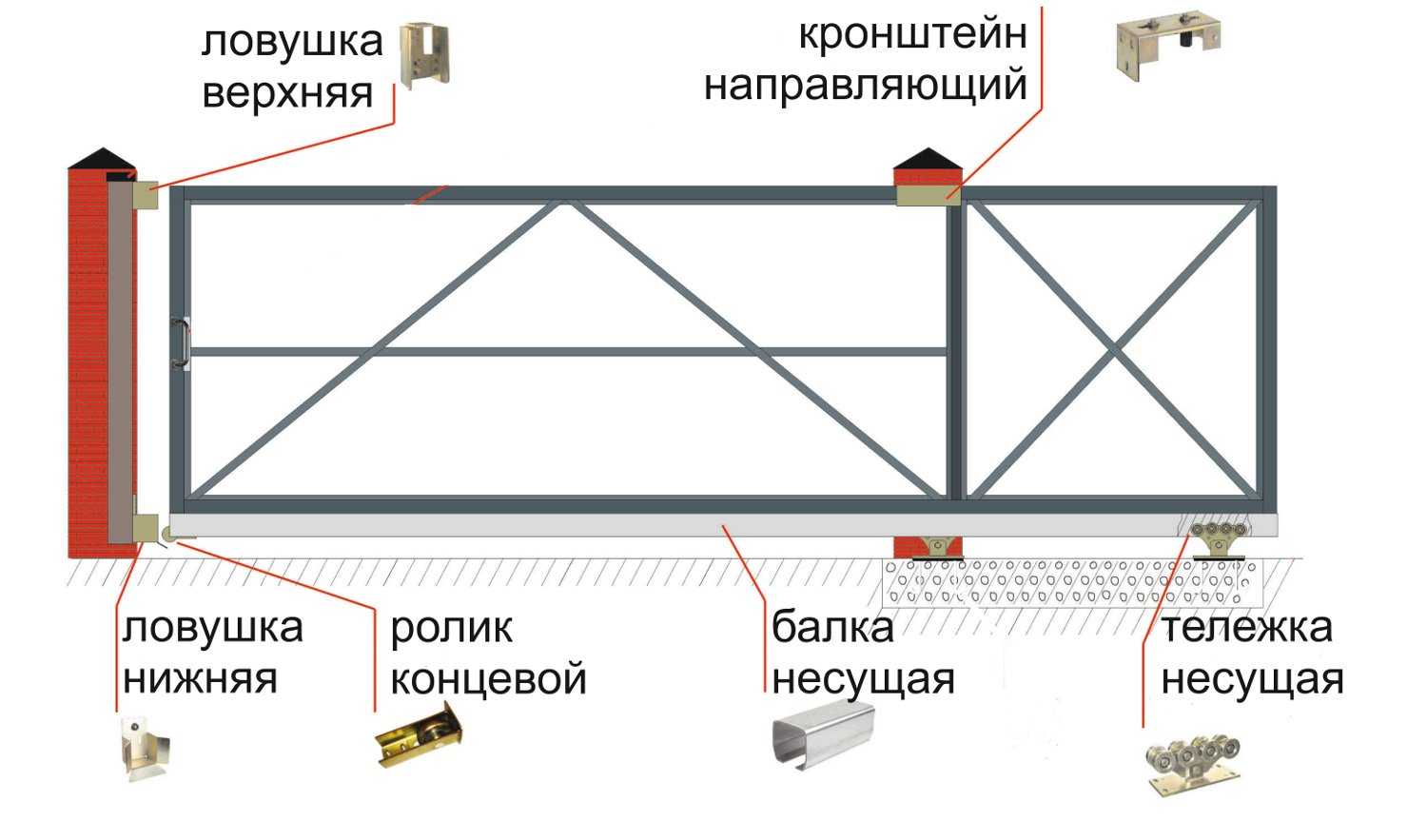

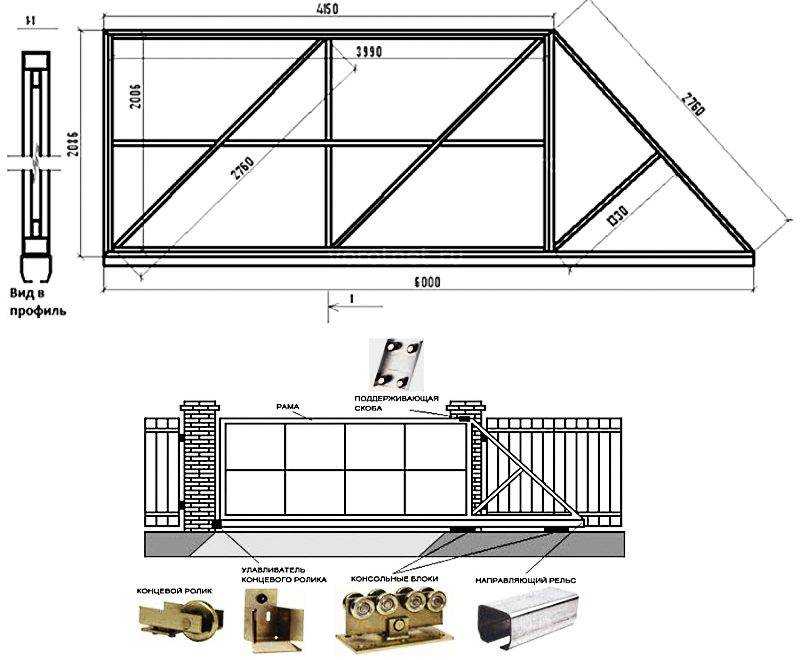

Кроме направляющей и роликовых опор (консольных блоков или тележек) работоспособность конструкции обеспечивают несколько других элементов.

Нижний и верхний улавливатель. Представляют собой П-образные кронштейны, установленные на краях улавливающего столба (опоры, стойки) и предназначенные для фиксации ворот в закрытом состоянии. Верхний улавливатель предотвращает «заваливание» створки набок, в то время как нижний фиксатор в дополнение к этой функции ещё и ослабляет нагрузку на ролики и направляющую.

Поддерживающая шина или скоба (роликовый ограничитель). Устанавливается по верхнему краю основной стойки и служит для дополнительной фиксации полотна.

Опорный ролик. Крепится к переднему торцу направляющей и служит в качестве заглушки, демпфера и опорного элемента. При вхождении створки в нижний улавливатель он смягчает удар и принимает на себя часть веса конструкции.

Требования к конструкции

Перед началом работ необходимо учесть следующее:

1. Габариты рассчитывают таким образом, чтобы чертеж соответствовал размерам автомобиля, который смог бы свободно заезжать и выезжать из постройки.
2. Минимальное пространство от распашных створок до боковой поверхности машины должно быть не менее 30 см с каждой стороны. Даже если у вас небольшой автомобиль, постарайтесь оставить предельно возможное расстояние до створки. Ведь вполне вероятно, что впоследствии будет приобретено более вместительное средство передвижения.
3. В гараже для легковых машин высоту проема выбирают не меньше 2 метров.
4. Габариты проема подбирают с учетом размеров гаража. Здесь все просчитывается в индивидуальном порядке.
5. Главное предназначение – защита от несанкционированного проникновения. Желательно обшивать поверхности створок оцинкованным металлом минимальной толщины 3–5 мм. Для усиления конструкции делают прочные запоры. Также не станут лишними бронированные накладки.
6. Важный фактор – защита внутренней части помещения от атмосферных воздействий. Для хорошего прилегания полотна к железной раме лучше установить вертикальные запоры, которые хорошо предотвращают перекос конструкции. Не помешает установить уплотнитель на створки. Он существенно улучшит прилегание между рамой и створками ворот. С учетом этого делают и калитку.

Каркас конструкции для гаража из профтрубы

Устройство

Представляют собой уличную двустворчатую конструкцию. Обе половинки открываются наружу или внутрь двора. Все зависит от того, где больше места. Если свободного пространства на участке и за его пределами немного, выбирают двухстворчатые ворота. Если объект с неограниченным пространством на участке и за его пределами выбирают одностворчатую конструкцию.

Въездные распашные система обустраиваются на территории частного дома для свободного перемещения транспорта, как грузовых, так и легковых автомобилей. Обязательно предусматривается калитка. Она может располагаться рядом с воротами. В гаража это будет неудобно, так как ширина постройки часто ограничена. В этом случае больше подходят секционные изделия.

Калитку встраивают в каркас распашных створок. Ее высота в этом случае небольшая. Если на участке планируется устанавливать распашные ворота со встроенной калиткой, предусматривается рама, обеспечивающая жесткость всей конструкции. Внешний вид не менее важен, чем надежность. Воротца для загородного дома, дачи могут изготавливаться из разных материалов:

• металл (профнастил, сварная сетка, стальные прутья, кованые створки);
• дерево (обрезная, необрезная доска, резные элементы);
• поликарбонат.

Обычно при изготовлении створок используется тот же материал, что у ограды. Чтобы получить красивый въезд на дачу, выбирают крепеж, который будет незаметен на полотне створок. Это могут быть саморезы или сварочный шов. Последний из вариантов используется только при работе с металлом. Шляпки саморезов могут быть видны после установки. Их скрывают с помощью шпаклевки и лакокрасочных материалов.

Учитывая, что ширина ворот составляет 3 м, створка может со временем просесть, если не компенсировать ее вес посредством опорного элемента (штырь, колесо), закрепленного с противоположной петлям стороны. По нормативным документам высота ограждения на территории частного жилья со стороны улицы должна составлять 2 м. По низу ворот оставляют технический зазор. Если ворота стоят на неровной поверхности, зазор должен быть равен 10 см. Над бетонным покрытием, асфальтом створки возвышаются на 7 см.

Основные элементы:

1. Столбы. На них крепят створки. Может быть две вариации, когда дверца встраивается в створку, достаточно 2 опор. Захотите калитку расположить рядом с воротами, то нужны 3 столба.
2. Рама, придающая жесткость конструкции, а также облицовочное полотно.
3. Петли.
4. Запорный механизм. Это может быть навесной, встраиваемый замок или штырь, который вводится в грунт (устанавливается в нижней части створок).
