Как самостоятельно сделать скважинный кессон?

Кессоны

Кессон представляет собой объёмную камеру, монтируемую в углублении вокруг оголовка. Она может быть пластиковой, бетонной или металлической. Главная задача кессона – защитить верхнюю часть обсадной трубы и стыкующегося с ней трубопровода, снабжающего водой дом, от внешних воздействий.

Какие это могут быть воздействия? Прежде всего, это обеспечение стабильного температурного режима, не допускающего перемерзания водопровода в зимнее время. Для этого кессон тщательно утепляется и снабжается герметично закрывающимся люком. Также рекомендуется заглублять его ниже уровня промерзания почвы, и уже в этом месте оборудовать отвод к домашнему трубопроводу.

Другая функция кессона заключается в защите скважины от разных внешних загрязнений. Благодаря герметичной крышке, внутрь оголовка не будет заноситься пыль и мелкий мусор, не будут попадать дождевые и талые стоки. Этим обеспечивается чистота питьевой воды, подаваемой в дом, предотвращается возможное заражение ее патогенными микроорганизмами.

Также кессон создает защиту частей скважины от механического воздействия, различных падающих предметов, способных повредить трубу или оголовок. Например, при нечаянном наезде автомобилем, или в результате падения на них разных массивных предметов, таких как крупные ветки или элементы кровли при сильном ветре. Все жизненно важные части системы водоподачи в данном случае располагаются под землей, а снаружи защищены кессонной камерой, лишь слегка выступающей над уровнем почвы.

Несмотря на компактные размеры, внутренний объем кессона вполне достаточен для размещения в нем оборудования для водоподачи:

• насоса, если применяется его наружный вариант;
• гидроаккумулятора;
• фильтрующих устройств;
• и системы автоматического управления.

Здесь они будут достаточно защищены от воздействия минусовых температур и возможного причинения механических повреждений.

Разновидности кессонов

На рынке сегодня представлены кесонные конструкции нескольких типов, различающихся, в основном, материалом изготовления.

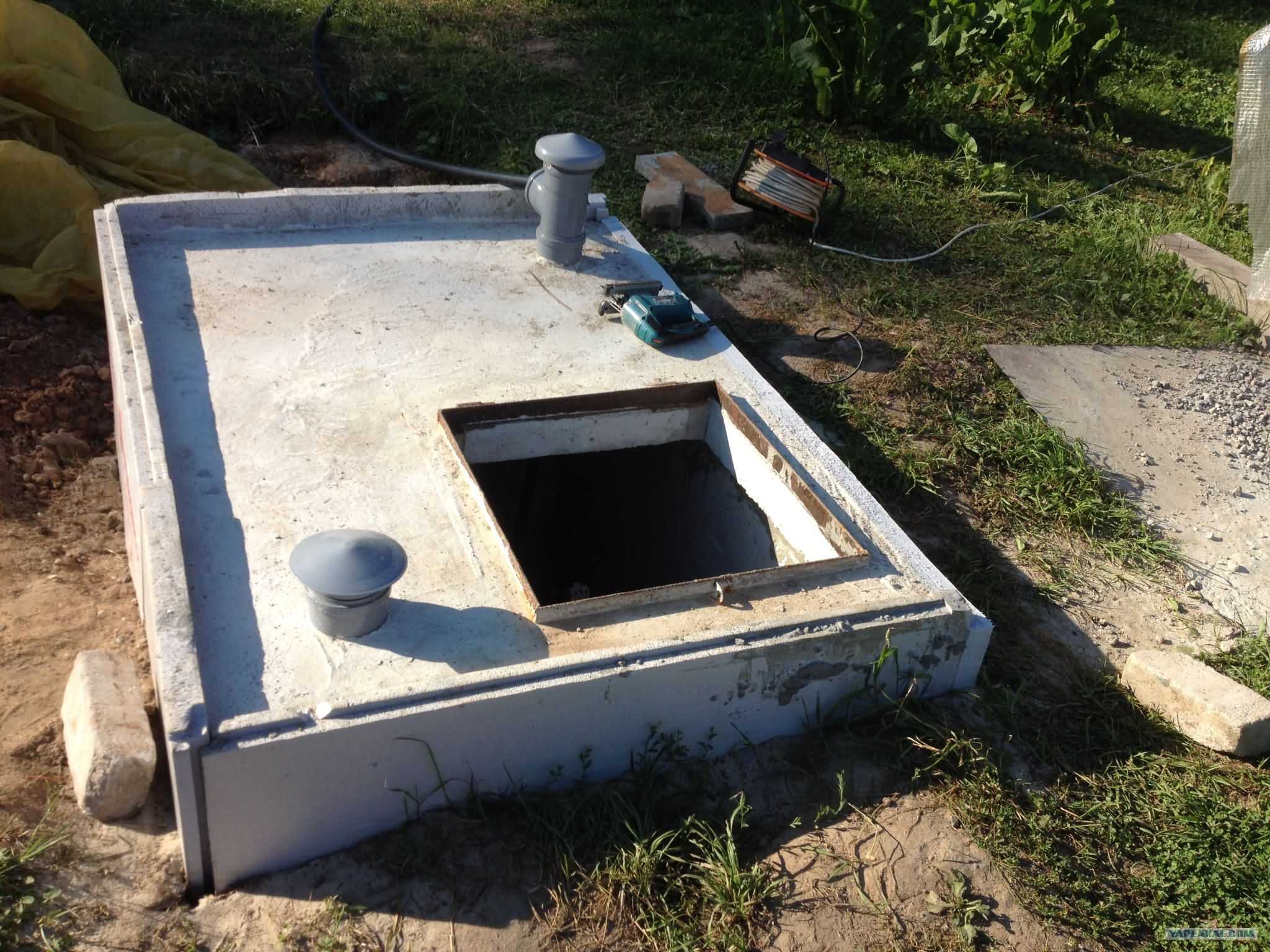

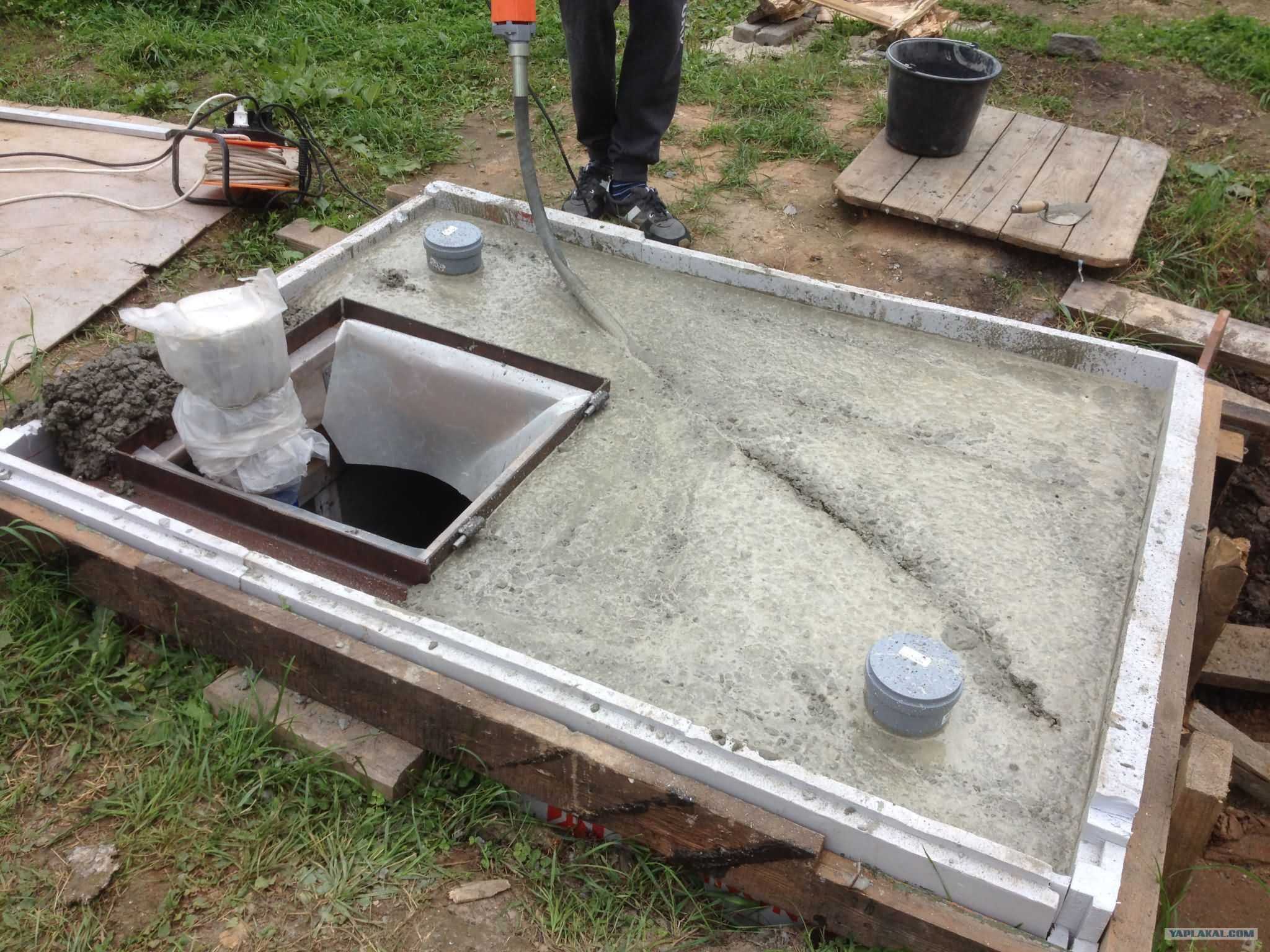

Бетонные кессоны

Они представляют собой защитную камеру вокруг скважины, которая монтируется из уже готовых железобетонных колец. Реже ее стенки заливаются из монолитного бетона, в установленную заранее опалубку.

Такие конструкции долговечны, практически не подвержены разрушительному воздействию сырости, и при утеплении обеспечивают приемлемый уровень теплозащиты скважины и всего оборудования. Недостаток бетонных конструкций заключается в сложности их монтажа. Самостоятельная заливка бетонного кессона займет довольно много времени, а установка готовых бетонных колец невозможна без привлечения подъемной спецтехники.

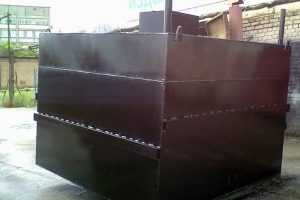

Металлические кессоны

Металлические конструкции могут иметь различные размеры и форму – в виде цилиндра или прямоугольника, и изготавливаются из листовой стали и каркасных уголков. В продаже имеются уже готовые, заводские образцы. Хотя, при наличии материала, сварочного аппарата и должного умения, не составит труда изготовить такую защитную камеру для скважины своими руками.

К недостаткам этого варианта следует отнести слабую устойчивость металлических кессонов к коррозии. Для защиты от внешних грунтовых вод и от конденсата, поверхность металла с обеих сторон должна обрабатываться влагоотталкивающими смесями

Также необходимо уделить особое внимание созданию теплоизоляционного слоя, поскольку металл является хорошим проводником холода

Пластиковые кессоны

Наиболее предпочтительный вариант для установки на участке — это пластиковые кессоны. Сегодня в продаже имеются самые разные модели, изготовленные из полимеров. Можно приобрести цельнолитые варианты, либо секционные, набирающиеся из отдельных пластиковых колец.

Цена установки обойдётся здесь гораздо ниже, чем у бетонного или стального варианта, поскольку монтаж пластикового кессона может производиться вручную, без привлечения подъемного крана.

Пластик не боится сырости, поэтому обработка гидрофобными составами не потребуется. Единственно, о чем нужно будет позаботиться при монтаже полимерного кессона, это надежная теплоизоляция.

Хорошо, с кессонами разобрались, давайте теперь рассмотрим особенности другого варианта обустройства скважины — скважинных адаптеров.

Конструкция кессона

Для того чтобы соответствовать своему назначению, конструкция кессона должна быть:

• герметичной;
• прочной и жёсткой;
• иметь утеплённую крышку;
• иметь размеры, достаточные для размещения оборудования, приборов и возможности их обслуживания.

При этом форма устройства может быть одно- и двухступенчатой, с основанием в виде круга или квадрата.

В днище кессона предусматривается проход под водоподъёмную трубу. В боковой стенке оборудуются проходы для домашнего и уличного водопровода, электрического кабеля, а в некоторых случаях — вентиляционные отверстия с трубами, выходящими выше уровня земли. При использовании тонколистовых материалов основание, боковые поверхности и крышка должны быть укреплены рёбрами жёсткости. В верхней части кессона фиксируется на петлях утеплённая крышка. На вертикальной поверхности монтируются ступени для быстрого и легкого доступа и обслуживания оборудования, а на крышке крепятся ручки.

Какие кессоны для скважины можно изготовить своими руками

Возможность своими руками выполнить устройство кессона для скважины определяется наличием и совокупностью определенных навыков, которые включают в себя:

1. Навык соединения металлических заготовок при помощи ручной дуговой электросварки потребуется для того чтобы изготовить металлический кессон для скважины своими руками.
2. Опыт выполнения кладки требуется, чтобы своими руками построить кессон для скважины из кирпича, а также чтобы выложить оголовок бетонного кессона скважины.
3. Высокий вес бетонных колец является помехой того для того, чтобы сделать кессон для скважины без привлечения сторонних исполнителей и грузоподъёмной техники, которая в зависимости от размера элемента должна быть способной поднять от 200 кг до 2 тонн.
4. Чтобы возвести железобетонный кессон для скважины своими руками необходимо знать, как сделать опалубку и приготовить песчано-бетонный раствор, а также нарезать и связать между собой арматуру для получения сетки.
5. Пластиковые кессоны используемые для оборудования скважины изготавливаются фабричным методом и не могут быть изготовлены самостоятельно ввиду отсутствия специального оборудования, реагентов и знания технологии.

Как провести воду в дом из скважины

Полноценный и обустроенный по всем правилам водопровод в частный дом – это:

1. Своя скважина и поверхностный (или глубинный) насос в ней. В редких случаях пользуются насосной станцией – оборудование слишком дорогое для обслуживания небольшой семьи;
2. Система фильтров: фильтр грубой очистки перед насосом, и фильтр тонкой очистки в конце водопровода;
3. Гидроаккумулятор – накопительный резервуар, который обеспечивает необходимое давление в системе снабжения дома питьевой водой;
4. Вода подводится к отопительному котлу и к бойлеру для ГВС.

Поверхностные насосы слишком маломощные, и способны поднять воду с глубины ≤ 9 метров, поэтому рассмотрим, как провести воду из скважины в дом глубинным насосом – такие агрегаты работают и на глубине до 200 метров.

Обустройство водопровода начинается со строительства специального углубления – кессона, который предназначен для защиты скважины от талых вод, а также служит утеплителем. Из этого углубления зимой удобно осматривать скважину при профилактике и ремонте насосного или фильтрационного оборудования.

Стенки кессона выкладываются кирпичом, но лучший вариант – опустить в котлован пару ж/б или толстостенных полимерных колец. Дно ямы засыпается песчаной подушкой, сверху насыпается щебень, слои трамбуются. Дно кессона должно располагаться ниже точки промерзания почвы в регионе, и от этого уровня начинается прокладка труб в дом от скважины своими руками.

Ширина кессона – не больше 1,5 х 1,5 метра, стенки утепляются пенопластом (пенополистиролом) и штукатуркой, которая наносится на листы ППУ. Поверх штукатурного слоя наносится слой гидроизоляции – битум, гудрон или мастика. Яма закрывается крышкой.

Если воду из скважины будет поднимать поверхностный насос, его устанавливают тут же, в кессоне. При работе погружного насоса он опускается в скважину, а из кессона уже можно провести воду из скважины в дом подключением шланга от насоса к подземному трубопроводу.

Виды кессонов

1. Из пластика.

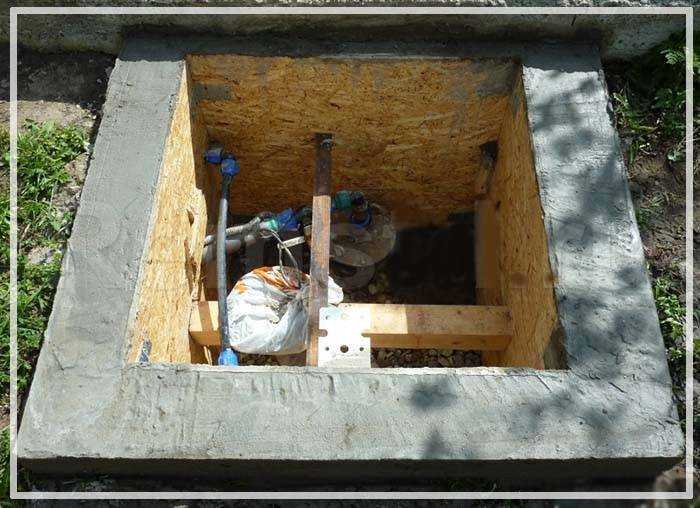

2. Кирпичные.
3. Бетонные.
4. Металлические.

Устройство кессона для скважины может выполняться в разных формациях (круг, квадрат и прочее).

Кирпич, как основание стен строения, так же, как и бетон (железобетон), может монтироваться самим домовладельцем. Кирпичные строения отличаются устойчивостью и дешевизной

Важно лишь для кирпичного сооружения соблюдать все тонкости кладки, чтобы раньше времени изделие не дало трещинок, через которые внутрь будет проникать влага

Металлическая арматура — вершина рейтинга материалов для конструирования скважинных кессонов. Желательно использовать алюминиевые сплавы либо нержавейку. Достоинствами данных устройств являются:

• гибкость (не образуются трещины);
• прочность (не боится механических нагрузок).

Металлические системы следует изготавливать из стального проката, толщина которого около 3 мм. Готовые элементы конструкции сваривают друг с другом, а затем красят. Внутренние поверхности строения желательно защитить антикоррозионным покрытием. Благодаря этому в скважине такой кессон может прослужить не один десяток лет. Естественно, у металлических вариантов будет самая высокая стоимость.

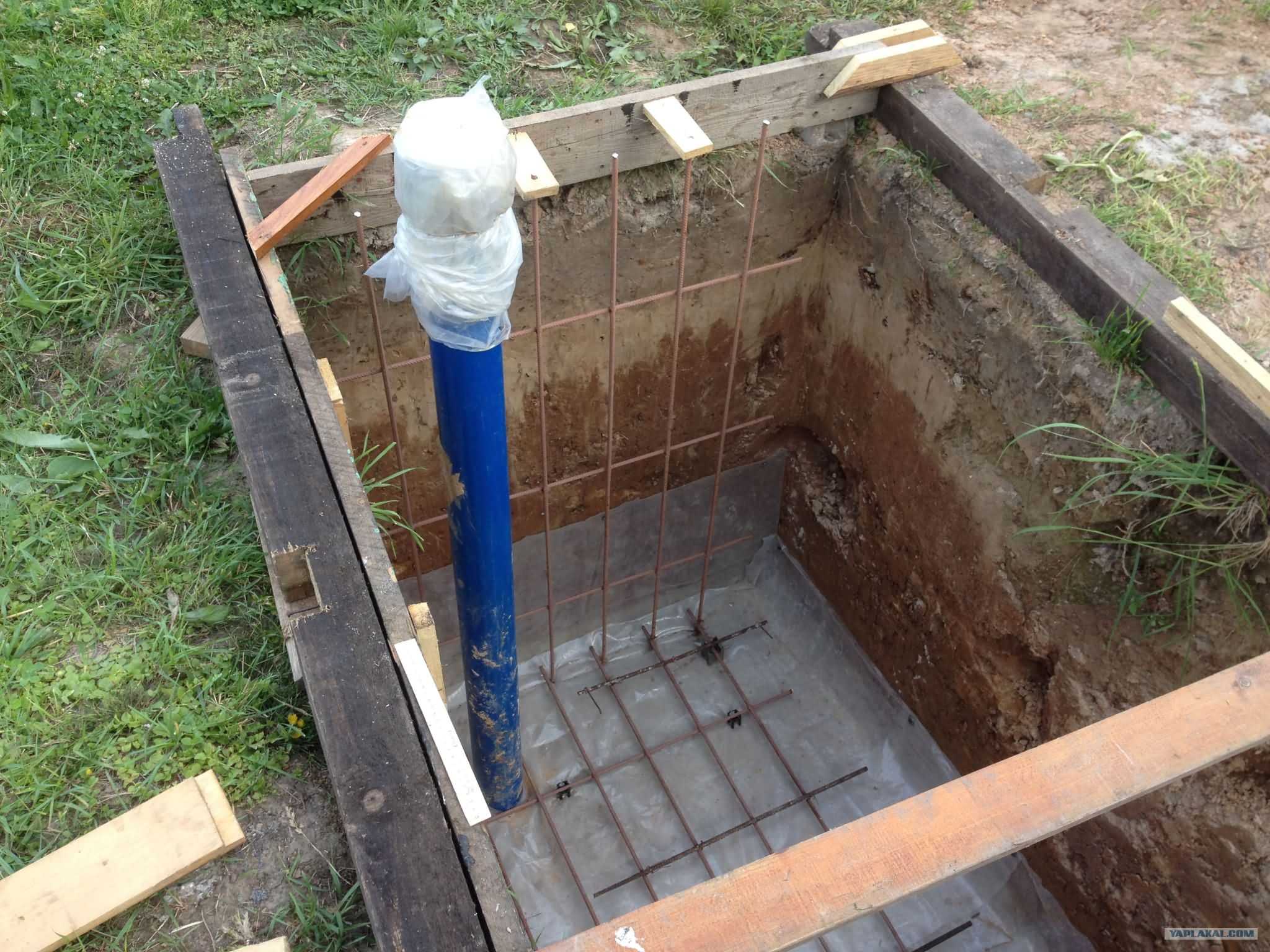

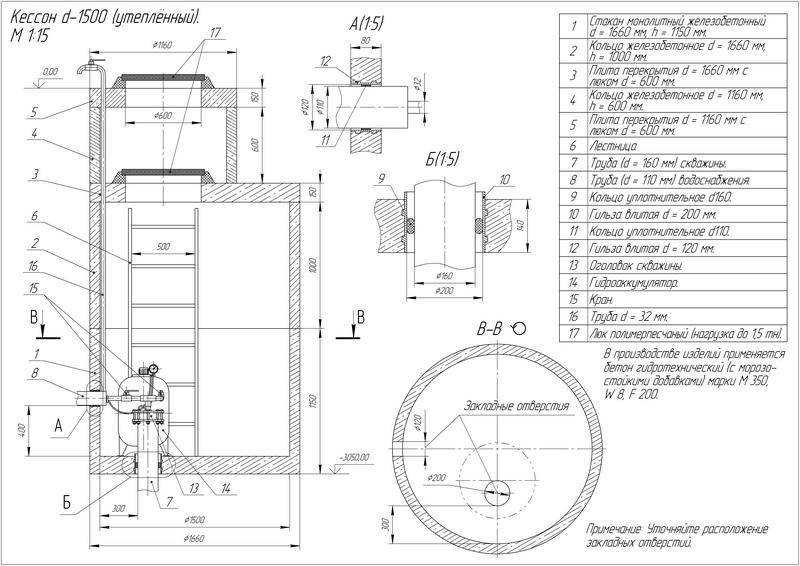

Кессон из железобетонных колец

Кессон из готовых железобетонных цилиндров возводится быстро. Поскольку каждое кольцо имеет значительный удельный вес, потребуется арендовать грузоподъемную технику и пригласить помощников.

Количество колец рассчитывается по глубине котлована. Их устанавливают друг на друга, скрепляя соединение раствором из песка и цемента. В этот состав необходимо добавить элементы для повышения его влагостойкости.

Днище и стенки котлована необходимо покрыть рулонным гидроизолятором, который крепится к верхнему краю кольцевого сооружения. В окружающем свободном пространстве производится отсыпка из песка или другого подходящего материала. Далее укладывается слой грунта. Последний этап — монтаж крышки люка. Ее необходимо обязательно утеплить вышеописанным способом.

Подготовка к строительству и монтажу кессона

Независимо от того, какому кессону отдано предпочтение – промышленному или самодельному, работу начинают с подготовки котлована. Вокруг скважины роют яму так, чтобы труба была смещена от центра, – это упростит обустройство скважины и сделает удобнее дальнейшее обслуживание.

Подготовка котлована для обустройства кессона

В случае установки фабричной емкости из пластика или металла глубину котлована делают меньше высоты кессона – его верхушка должна выступать над уровнем почвы на 15 см. Для бетонных и кирпичных колодцев ямы углубляют, рассчитывая положение крыши на уровне земли. От кессона к дому роют траншею для прокладки водопроводной трубы и электрокабеля.

Кессон и его установка

Кессоны

Отметим сразу, что кессон монтируется не во всех случаях. Если поблизости есть отапливаемое помещение, в котором можно поместить все оборудование, то от установки этой емкости можно отказаться. Это позволит сэкономить средства и время, затраченные на рытье котлована и монтаж кессона.

Схема устройства кессона

Но чаще всего установка защитной емкости для скважины является обязательным мероприятием.

Для начала нужно приобрести сам кессон, который может быть округлого или прямоугольного сечения и изготовлен из различных материалов.

Пластиковый кессон очень удобен для самостоятельного монтажа благодаря небольшому весу. К плюсам относится долговечность, герметичность и неплохие теплоизолирующие свойства. Но в связи с небольшой массой кессон под действием грунтовых вод может всплыть. С этим помогает бороться бетон: на дне котлована сооружают бетонное основание, к которому крепится резервуар. В продаже есть готовые емкости, а можно сделать их из пластиковой трубы большого диаметра самостоятельно. Пластиковый кессон

Очень популярны кессоны металлические. Их можно изготовить из листов стали толщиной в 0,4 см

Листы нужно будет сварить друг с другом

Металлический кессон Обратите внимание! После сварки обязательно обработайте полученный короб изнутри и снаружи антикоррозийной жидкостью

Ранее кессон делали в основном из железобетонных колец

Но обустройство его из этого материала было делом хлопотным и требующим участия грузоподъемной техники. Кроме того, столбы кессона склоны проваливаться и деформироваться под собственным весом. Зато такой резервуар долговечный.

Какой бы вы ни выбрали кессон, принцип монтажа его одинаков. Так как в последнее время все чаще применяют пластиковые емкости, опишем монтаж именно их.

Монтаж кессона

Шаг 1. Для любого кессона в первую очередь роют котлован, от стенок которого до емкости должно быть порядка 0,3 м. Глубина ямы должна быть такой, чтобы горловина установленного кессона возвышалась над поверхностью земли минимум на 10 см. Это защитит резервуар от попадания в него талых вод.

Котлован для кессона

Шаг 2. Если хотя бы в некоторые сезоны грунтовые воды поднимаются высоко, то они могут вытолкнуть емкость. Поэтому вокруг обсадной трубы скважины заливают на дно котлована ровное бетонное основание толщиной в 15 см.

Шаг 3. В дне кессона вырезают отверстие для входа обсадной трубы скважины. Если в резервуаре планируется разместить оборудование, включая гидроаккумулятор, то отверстие для скважины лучше сместить к одной из стенок емкости. Подготавливают отверстия для выходной трубы.

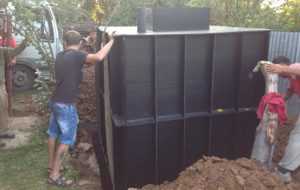

Шаг 4. Отпускают кессон на дно, следя за тем, чтобы отверстие в емкости было нанизано на обсадную трубу. Для этого можно над котлованом положить брусья, а на них установить резервуар. Постепенно раздвигая опоры, медленно отпускают емкость, совмещая ее с трубой.

Отпускают кессон на дно

Отпускают кессон на дно

Шаг 5. Ровно устанавливают кессон в котловане по монтажному уровню.

Шаг 6. Обсадную трубу подрезают, подводят в емкость выходные трубы. Места соединения емкости со всем трубами герметизируют специальными оголовками.

Электрические кабели, прокладка от здания к кессону

Обратите внимание! Если устанавливают металлический резервуар, то все места соединения входящих и выходящий труб с резервуаром сваривают. Шаг 7. Производят обратную засыпку резервуара

В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку

Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку

Шаг 7. Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку.

Обратная засыпка кессона

Обратная засыпка кессона

Утепляем горловину, и подводим внешнюю трубу полива

Установка кессона закончена. Теперь можно монтировать в него и скважину необходимое оборудование.

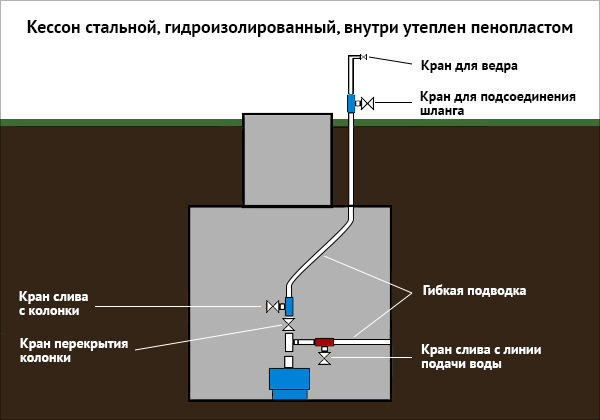

Оборудование в кессоне

Для чего нужен кессон. Особенности его конструкции

Изначально такой элемент как приямок использовался только для проведения обслуживающих и ремонтных работ. Со временем его функционал расширился, теперь кессон решает и другие важные задачи:

• защищает оборудование от перемерзания;
• плотно закрывает устье скважины, предотвращая попадание внутрь осадков и грунтовых вод;
• хранит всё необходимое оборудование – насос, запорную арматуру, фильтры, автоматику и др.;
• позволяет подключить напорную магистраль к водопроводу.

Чтобы кессон был надежным, нужно обратить внимание на следующие моменты:

1. Стену и крыши необходимо делать прочными. Они должны выдерживать наружное воздействие.
2. Желательно позаботиться о теплоизоляции приямка, например, с помощью пенопласта или вспененного полимера. Материалами утепляют крышу, а иногда и стены кессона.
3. Конструкция обязательно должна быть герметичной. Это защитит оборудование, которое находится внутри, а также позволит сохранять тепло.
4. Приямок оборудуют дверцей или люком, чтобы иметь доступ к скважине и технике для проведения профилактических и ремонтных работ.

Кессон

Из каких материалов изготавливают

Самые распространенные кессоны – металлические круглой формы. Под определенные нужды они могут быть квадратной или прямоугольной формы. Реже кессоны делают из пластика и железобетонных колец.

Металлический кессон

Стальная коробка, обработанная снаружи антикоррозийным покрытием с толщиной металла 3-6 мм.

Преимущества

Герметичность

Мы уделяем особое внимание качеству изготовления и качеству сварных швов;
Благодаря герметичности есть возможность установки в нем оборудования для скважины, в том числе электрического;
Простота монтажа (относительно бетонных колец и пластикового кессона);
Механическая прочность, устойчивость к давлению грунта;
Надежная фиксация в грунте. Пригрузка грунтом на тело плюс сварка с обсадной колонной предотвращает всплытие кессона;
Срок службы до 50 лет

Наша технология герметичного отвода воды от кессона, при котором металл не контактирует с водой, и внутренняя антикоррозионная обработка позволяет максимально долго эксплуатировать кессон без ремонта.

Недостатки

• Большой вес;
• Необходимость сварочных работ. Наш кессон может комплектоваться компрессионным соединением и герметичными отводами. В данном случае отпадает необходимость в сварочных работах, что значительно облегчает процесс монтажа;
• Подверженность коррозии. Плохая антикоррозионная обработка и неквалифицированный монтаж значительно сокращают срок эксплуатации кессона.

Пластиковый кессон

В последнее время набирает популярность способ обустройства скважины при помощи пластикового кессона. Давайте рассмотри его преимущества и недостатки.

Преимущества

• Вес. В сравнении со стальным кессоном или бетонными кольцами он в несколько раз легче:
  • Вес пластикового кессона ≈ от 50 до 100 кг в зависимости от производителя;
  • Вес металлического кессона Ø1 м. ≈ 250 кг;
  • Вес 2-х бетонных колец с внутренним диаметром Ø1 м. и общей высотой 1,8 м. ≈ 1200 кг.
• Не корродирует;
• Срок эксплуатации более 50 лет.

Недостатки

• Слабая прочность. Пластик под давлением грунта деформируется, в обводненных грунтах возможно всплытие кессона. В связи с этим, монтаж выполняется по определенной технологии, отсюда вытекает следующий недостаток;
• Сложность монтажа:
  1. Монтаж выполняется на армированное бетонное основание с толщиной от 10 см. с последующим креплением к нему. Это необходимо для предотвращения всплытия кессона;
  2. Делается обсыпка пескобетонной смесью (цементным раствором), для защиты от давления грунта и сохранения формы кессона.

Заблуждения о пластиковом кессоне

1. Хорошая теплоизоляция. Незамерзание воды в кессоне обеспечивается за счет тепла идущего от земли, а не за счет теплоизоляции. Бесспорно, теплопроводность металла выше, чем у пластика, только в случае с кессоном это не имеет большого значения;
2. Хорошая гидроизоляция. Пластиковый кессон сам по себе герметичен, но он должен соединяться с обсадной колонной и трубопроводом, вот с герметизацией этих отводов иногда возникают трудности. Как и в большинстве случаев, важную роль здесь играет человеческий фактор. Хорошая гидроизоляция напрямую зависит от квалификации монтажника, впрочем, как и со стальным кессоном;
3. Низкая стоимость.

Давайте сравним:

	Пластиковый	Стальной
Средняя цена	41000 рублей	24000 рублей
Земляные работы	При одинаковых размерах стоимости равны
Монтажные работы	• Установка в котлован • Герметизация отводов Плюс + Перед началом работ необходимо изготовить армированное бетонное основание + выполнить обсыпку пескобетонной смесью + учесть время необходимое на дополнительные работы (2-3 дня)	• Установка в котлован • Герметизация отводов
Итого:	Общая стоимость оборудования и монтажа пластикового кессона в два-три раза выше, чем для стального кессона.

Кессон из железобетонных колец

Железобетонные кольца для обустройства скважины используется монтажными организациями крайне редко.

Почему редко применяют:

• Неудобство монтажа в связи с большим весом бетонных колец;
• Негерметичность конструкции. Теоретически выполнить работы по гидроизоляции основания, колец и соединений возможно, для этого потребуется полный доступ к наружной поверхности кессона в готовом состоянии, что довольно трудозатратно;
• Для возможности обслуживания необходимо предусмотреть установку дренажного насоса (сделать углубление), на случай затопления.

Железобетонный кессон позволяет выполнить отвод воды от скважины ниже глубины промерзания, во всем остальном он уступает возможностям металлического и пластикового кессона.

Как сделать металлический кессон своими руками

Металлический кессон, сделанный своими руками, встречается довольно часто. Особенностью такой конструкции является то, что сначала производится ее изготовление, а затем уже установка в необходимой зоне.

Этапы создания конструкции:

• На основе заранее подготовленных расчетов, осуществляется резка заготовок из листового металла. Расчет должен быть такой, чтобы все крупные элементы выполнялись из цельного листа, ведь чем меньше будет сварочных швов, тем ниже вероятность образования коррозии;
• В днище вырезается отверстие для обсадной трубы, а в верхней части – место для люка, вентиляции и дополнительных коммуникаций при желании;
• В боковых деталях будущего кессона подготавливают отверстия, куда будут установлены гильзы для труб и кабелей;
• Сварка всей конструкции. Сначала соединяют боковину с основанием, и только после устанавливают верхнюю часть с заранее приваренной горловиной;
• К конструкции приваривают стальные петли, которые в последующем будут использованы в ходе работ по установке;
• Готовый кессон обрабатывают раствором для гидроизоляции, а на внутренние стенки наносятся антикоррозионные средства.

Для установки металлического кессона необходимо задействовать подъемную технику. Стоит быть готовым, что такой вид обойдется в немаленькую сумму.

Как видно, в настоящее время обилие полезных советов в сети о том, как сделать кессон для скважины своими руками, позволяет не только создать по-настоящему качественную конструкцию, но и сэкономить денежные средства.

Какие кессоны используются для скважин, их специфика

Создать заглубленное сооружение представляющее собой скважинный погреб для кессона можно в принципе из любого конструкционного материала, используемого в строительстве, однако наиболее распространены следующие варианты:

• металлический;
• бетонный;
• из железобетонных колец;
• кирпичный;
• пластиковый.

Металлический стальной кессон для скважины, представляющий собой коробчатую конструкцию из металла различной толщины с ребрами жесткости, элементы которой соединяются между собой посредством сварки. Стены требуют утепления и антикоррозионного покрытия, но не нуждаются в гидроизоляции. Существенным недостатком является невозможность контроля коррозионного износа внешней поверхности короба, а также необходимость периодической покраски внутренних стен.

Металлический кессон

Бетонный кессон, монтируемый для скважины по месту, методом заливки опалубочной конструкции, может иметь любую геометрическую форму, армируется металлической арматурой с целью придания жесткости. Конструкция нуждается в утеплении и укладке снаружи гидрофобного слоя.

Кирпичный кессон для скважины, сооружаемый методом кладки, которая может быть выполнена своими руками, а толщина стен конструкции и её габариты определяются исходя из индивидуальных условий. Необходима гидроизолирующая прокладка между грунтом и стеной, которая при толщине в 1 кирпич и более может не утепляться.

Пластиковый кессон

Пластиковые кессоны являются новинкой оборудования для обустройства скважины, и являются жесткими, водонепроницаемыми, легкими, цельными изделиями, обладающими низкой теплопроводностью и не требующими утепления или антикоррозионной защиты.

Что такое кессон

Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.

Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка

В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.

Виды кессонов

Стандартные габариты кессонов различных типов

Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:

• круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
• квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
• прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.

Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.

Пластиковый кессон имеет множество преимуществ перед другими конструкциями

Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.

Устройство и особенности приямков для скважин

Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

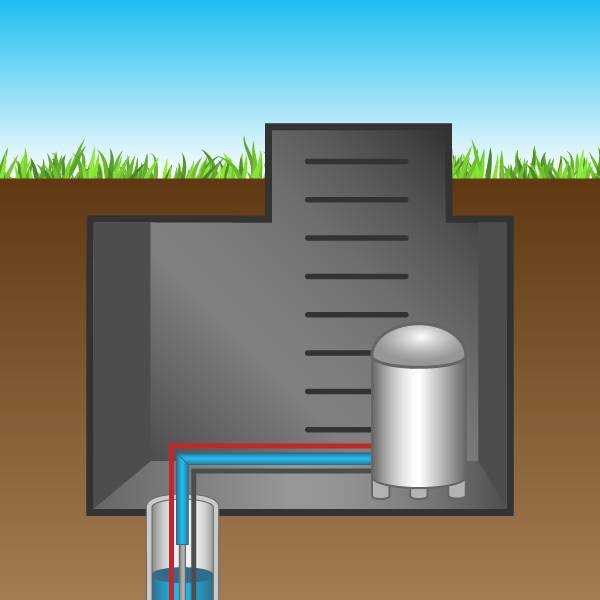

Схематическое изображение кессона для скважины

При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.

Изготовление металлического кессона

Еще один вариант, как сделать кессон для скважины своими руками, это использовать металл. В этом случае, можно пойти двумя путями:

1. Сварить кессон из листового металла.
2. Использовать в качестве основы металлическую трубу.

Оба варианта получаются недешевыми, т.к. материалы и работа влетят в копейку. Но, если умения позволяют сварить его самостоятельно, имеет смысл рассматривать этот вариант. Металлический кессон фото:

Кессон из черного металла

Изготовление

Для изготовления понадобится:

• сварочный аппарат;
• болгарка;
• листовой металл, толщиной 4-5 мм;
• профильная труба 40*25 или уголок 50*50 для усиления каркаса;
• грунтовка и краска по металлу.

Принципиальное устройство кессона для скважины из металла не отличается от сделанного из кирпича. Разница заключается лишь в том, что металлическая емкость вначале изготавливается, а потом уже устанавливается по месту.

Как самому сделать кессон для скважины листового металла:

• вначале делается чертеж, в котором отмечаются общие габариты кессона и все технологические отверстия. Затем рассчитывается раскрой листа;
• размечаются и вырезаются металлические заготовки, при этом желательно делать все стеновые панели цельными – каждый сантиметр сварного шва, это потенциальная угроза протечки;
• теперь конструкция сваривается. Начинать сборку нужно от дна, к нему прихватываются все боковые панели, после чего по периметру делается обвязка из трубы;
• верхняя часть вваривается в последнюю очередь;
• в ней нужно предусмотреть люк для входа. Его можно сделать из подходящего по диаметру куска металлической трубы, либо сварить короб высотой 30-40 см из листа;
• после обварки кессона, швы нужно проверить на герметичность. Для этого, они изнутри конструкции натираются мелом, а затем, емкость хорошо поливается водой. На меле будут явно видны места протечек;
• последний этап – гидроизоляция. Снаружи, лучше всего, обработать кессон битумной мастикой, а углы проклеить гидроизоляцией. Изнутри – вскрыть грунтовкой и краской по металлу.

После того, как краска высохнет, конструкцию желательно утеплить. Для этого, лучше всего воспользоваться пенопластом – он недорогой и обладает низкой теплопроводностью. Чтобы установить кессон, потребуется подъемник, т.к. вес у него получится немаленький.

Установка металлического кессона
