Откатные ворота своими руками: чертежи, схемы, эскизы конструкций

Конструкция и принцип работы откатных ворот

Основа конструкции откатных ворот — это рама, меняющая своё местоположение в пространстве благодаря специальным тележкам, которые ещё называют консольными блоками. Оснащённая этими элементами, рама ворот может откатываться как влево, так и вправо.

Следует правильно установить швеллер, к которому будут крепиться откатные ворота

Тележки монтируют на бетонное основание, создаваемое в начале работ по сооружению механизма дверной конструкции, монтируемого в стороне от проездной площадки. Полотно откатных ворот движется по рельсу, то есть стальной узкой балке, прикреплённой сварочным аппаратом под рамой. Рельс выполняет функцию направляющей и выдерживает вес всей конструкции.

Принцип работы

Автоматическое открытие и закрытие откатных ворот обеспечивается роликами, фиксируемыми на качающемся основании. Эти элементы конструкции располагают парами, причём каждая из них должна находиться выше установленной ранее.

Чтобы автоматика срабатывала правильно, воротам нужен противовес

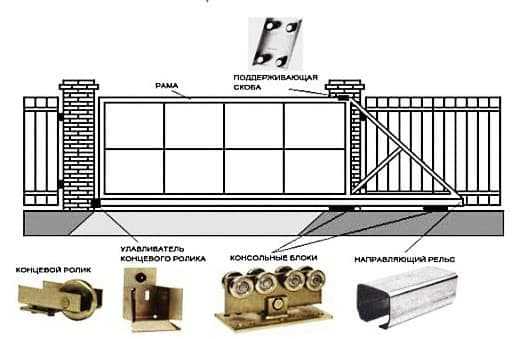

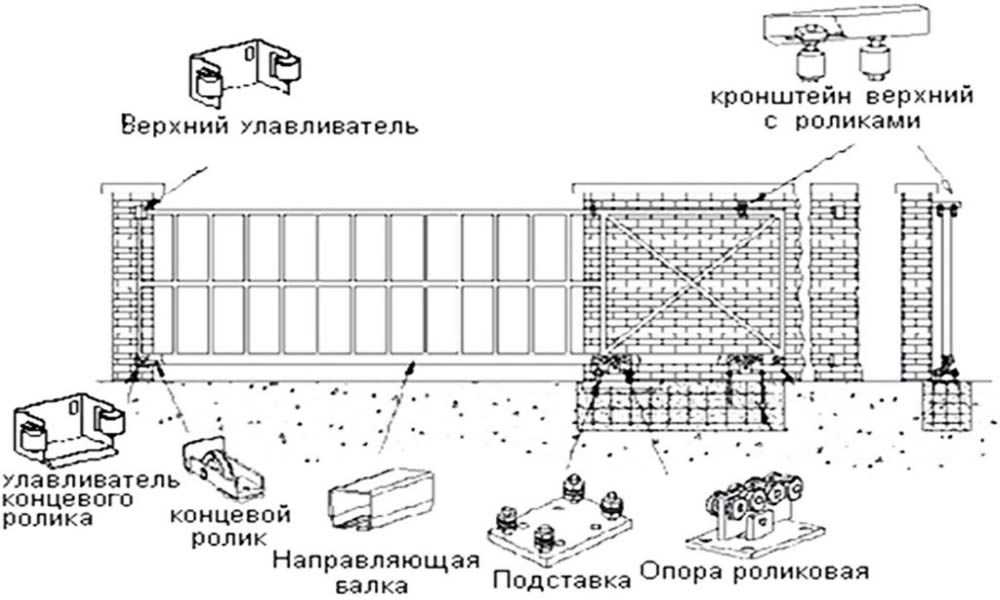

В общем, главными элементами откатных ворот, отвечающими за изменение положения дверного полотна, считаются:

• несколько консольных блоков, распределяющих вес конструкции;
• направляющий рельс;
• концевой ролик, состоящий из платформы и основания и гарантирующий плавный въезд дверного полотна в улавливатель;
• верхняя скоба (поддерживающая), исключающая отклонения и падения откатной конструкции;
• улавливатель концевого ролика, монтируемый на держателе, находящемся около столба.

С помощью концевых роликов полотно ворот движется по рельсу

Особенности расчетов

Прежде, чем приступить к проектированию чертежа, нужно сделать все необходимые расчеты. В первую очередь вычисляется высота и ширина ворот. Если известна высота забора на участке, то определить высоту будущего полотна можно следующим образом: верхняя часть должна быть одного уровня с забором, а нижняя часть на 8-10 см выше дорожного полотна. Ширина ворот равна расстоянию между опорными балками, рекомендуемое значение 4 метра.

Сделать расчет противовеса тоже довольно просто – его длина должна равняться 50% от длины проема. Это значение можно уменьшить до 40% только в тех случаях, когда не хватает пространства забора для полного открывания створки и полотно обшито облегченными материалами.

Длины профиля противовеса, соединяющего верх полотна и край нижнего профиля, должно хватить на образование треугольника.

Значение вычисляется в соответствии с размерами по следующей формуле:

sqrt{ func a^{2} + func b^{2} }

Или в более привычной форме, знакомой со школы

Где a – длина противовеса, b – высота полотна, c – искомая длина.

Расчет веса конструкции нужен для правильного подбора направляющей балки, фурнитуры и автоматики. В основном вес зависит от материала, которым будет выполнена обшивка, от веса рамы, каркаса и несущей балки и от ветровой нагрузки.

Для ворот весом до 300 кг подойдет несущая балка размерами 9х5 см и толщиной металла 3,5 мм. Фурнитура должна выдерживать полный вес конструкции. Ее можно приобрести готовым комплектом либо приобретать все комплектующие по отдельности. При покупке желательно иметь при себе чертеж со всеми расчетами, чтобы можно было проконсультироваться со специалистом.

Прочие материалы и инструменты

Для изготовления ворот нужны следующие инструменты и строительные приспособления:

1. Шуруповерт.
2. Рулетка.
3. Молоток.
4. Компрессор и пульверизатор.
5. Лом и кирка.
6. Трамбовочный инструмент.
7. Резервуары для бетонной смеси и сыпучих стройматериалов.
8. Сварочное оборудование.
9. Болгарка.
10. Карандаш или чертилка.

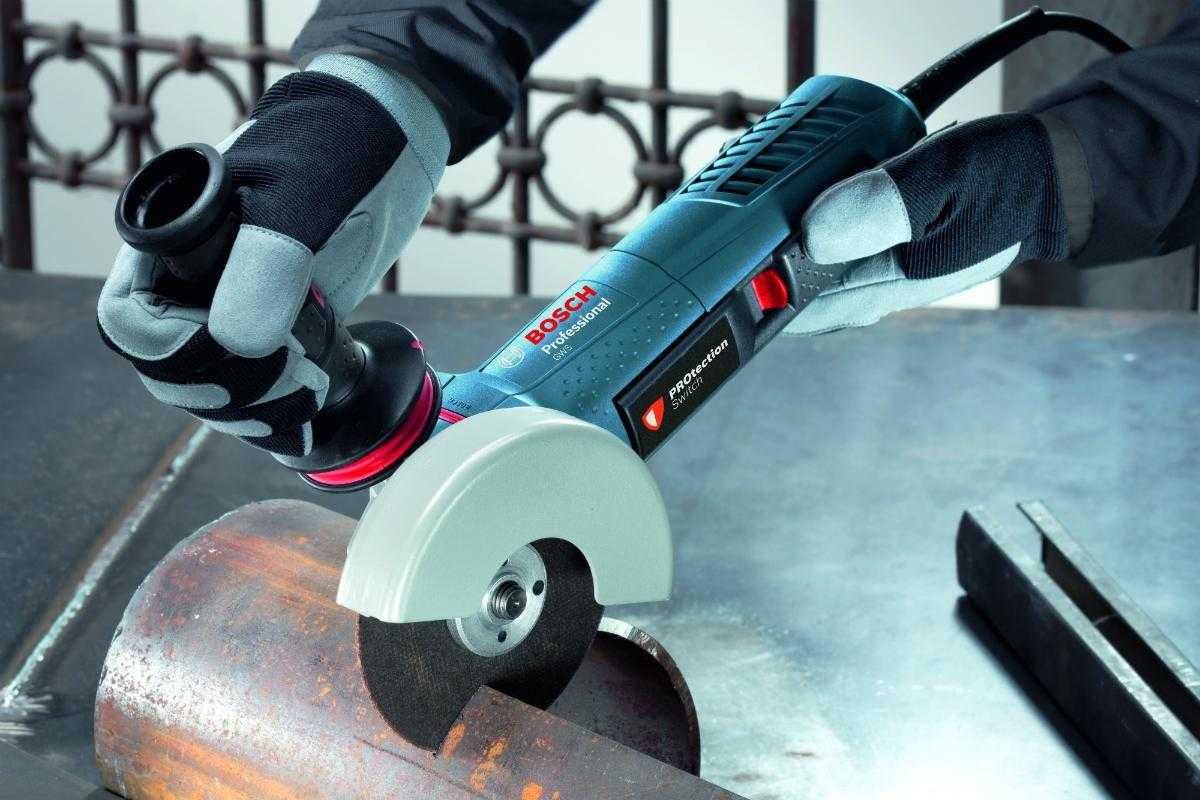

Болгарка понадобится для работы.Если ворота обшиваются не металлическими панелями, а древесиной, то потребуется подготовить столярные приспособления. В их числе — циркулярная или торцовая пила, стамеска и рубанок.

Помимо основного инструментария для предстоящих работ нужны сопутствующие материалы:

1. До 18 м профильной трубы с разным сечением.
2. Швеллеры длиной от 2 м.
3. Толстые металлические листы.
4. Арматура или стальные прутья.
5. Сырье для приготовления бетонного раствора.

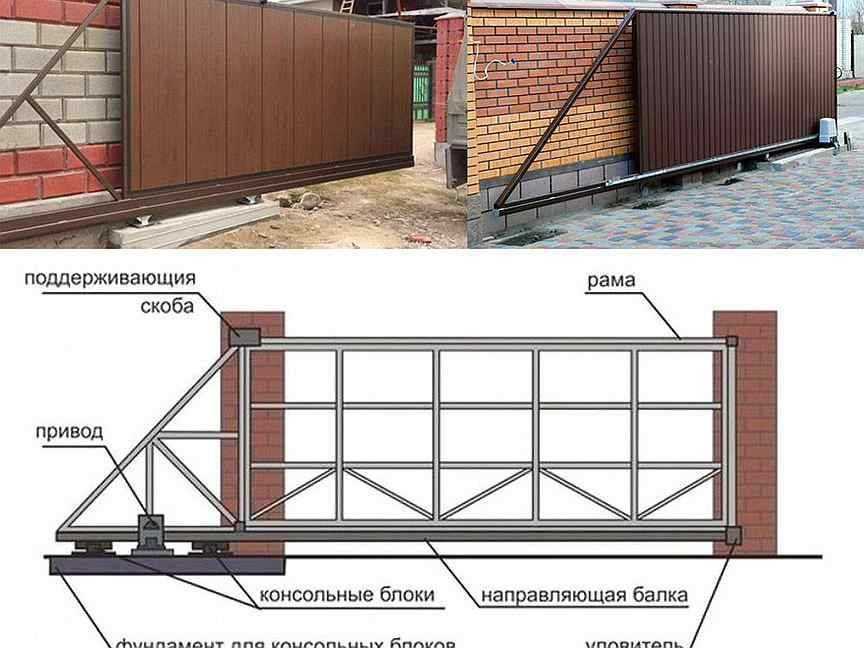

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

• Щита.
• Рамы, скрытой в бетоне.
• Направляющих и роликовых систем.
• Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом.
Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

С такой деталью механизм ворот будет более прочным и износостойким.

• Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
• Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

• Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
• Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.

• Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
• Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
• Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.

• Улавливатели створки на верхнем участке.
• Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
• Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
• Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.

• Подшипник. Для откатных систем подойдут такие типы подшипников:
  1. 301 (открытый).
  2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
  3. 80301 (закрыт шайбой из металла с обеих сторон).
  4. 180301 (закрыт резиновыми заглушками с двух сторон).

• Специальная антивандальная конструкция (короб).
• Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
• Дополнительная защита от снега.
• Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

• Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
• Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

Чертеж откатных ворот с проемом 4 метра: что учесть при его разработке

Приступая к созданию чертежа, нужно учитывать факторы, от которых будет зависеть внешний вид и функциональность готовых ворот — а именно, тип конструкции и автоматики.

Существует несколько разновидностей откатных ворот, в зависимости от конструктивных особенностей:

Консольные

Полотно ворот прикреплено к прочной балке, зафиксированной на фундаменте сбоку от проема. В конструкции отсутствуют рельсы над створками и балки над проездом. Встречаются чаще всего.

На винтовых сваях

Отличаются простотой монтажа, а также долговечностью и надежностью. Металлические сваи, выполняющие функции несущих конструкций, вкручиваются в грунт на 1,5-метровую глубину.

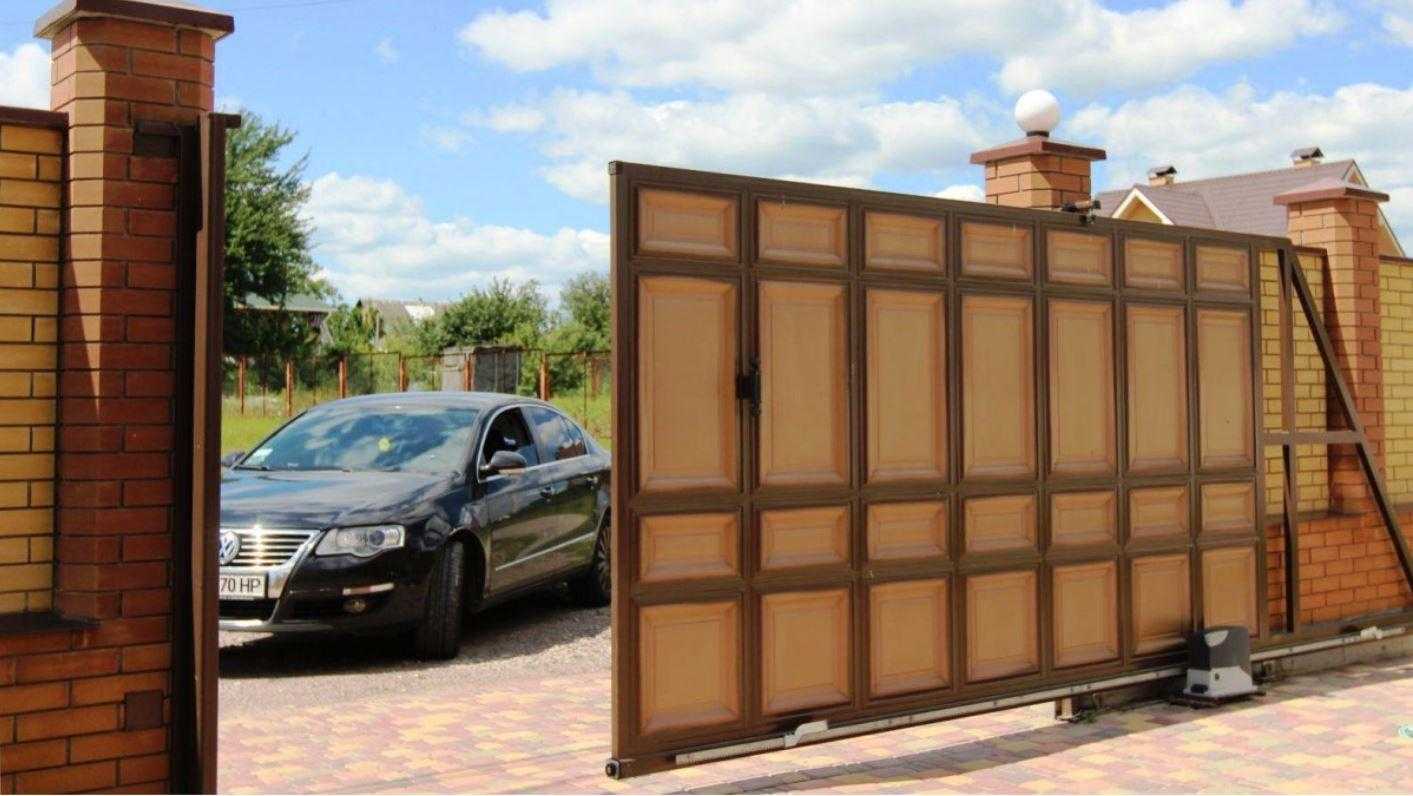

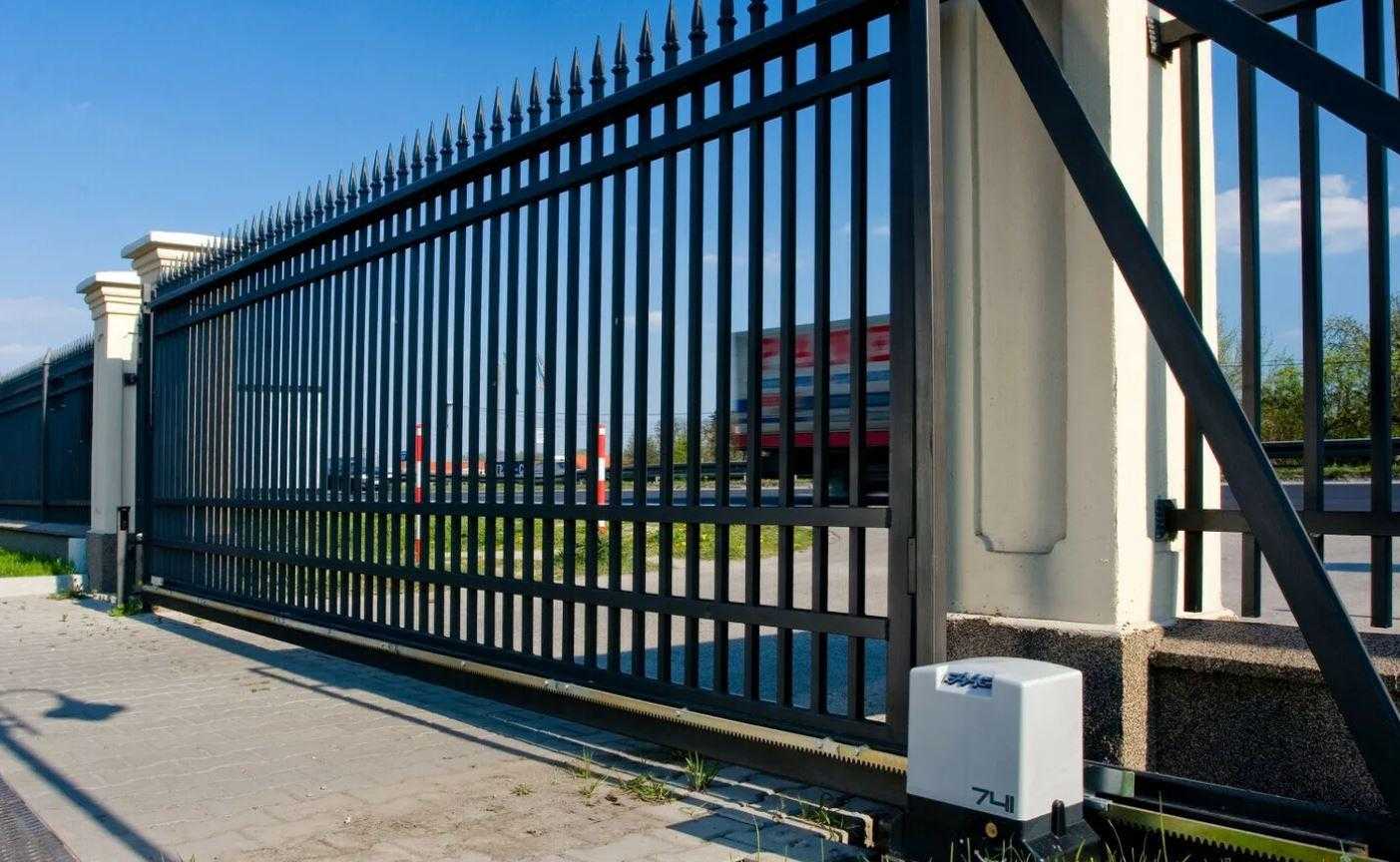

Автоматические

Оснащены электроприводом и пультом дистанционного управления. Подходят для интенсивного использования и открываются одним нажатием кнопки, что очень удобно.

Механические

Больше подходят для дачных и загородных домов, где эксплуатация ворот будет менее интенсивной. Более доступны в цене по сравнению с автоматическими вариантами.

Ограничения на установку

Монтаж откатных ворот консольного типа невозможен или сильно затруднен, если:

• Вдоль забора с той стороны, куда будет откатываться створка, нет свободного пространства, равного полуторной ширине проема. Сдвижная створка занимает много места за счет своей технологической части, которая помогает равномерно распределить нагрузку на консольный блок.
• Забор расположен под углом относительно линии проема или построен не по прямой. Участок под сдвинутую створку должен быть прямым и находиться в одной плоскости с проемом.
• Рельеф почвы на участке под створку имеет заметные неровности, перепады высоты. Выравнивание потребует большого объема земляных работ.
• Калитку в заборе делают со свободной стороны проема. Не следует использовать ворота в качестве калитки, так как это ускоряет износ механизмов, их придется заменить раньше расчетного срока эксплуатации.

• В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.
• Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.
• Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.

Нагрузку от сдвижных ворот способны выдержать столбы:

• из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
• из стальной профильной трубы сечением не менее 600х400 мм

Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба, центральная – посередине между ними.

Подготовительный этап установки

Для начала необходимо оценить обстановку, то есть место, где планируется монтаж конструкции

На что в данном случае следует обратить особое внимание?. При установке ворот на место старых с другой конструкцией необходимо оценить состояние уже имеющихся опорных столбов

Они должны соответствовать некоторым требованиям: быть строго вертикальными, сделанными из железобетона (20х20 см), кирпича или профильной трубы (60х40 см). Кроме того, они должны быть качественно закреплены в земле. Если столбы не соответствуют хотя бы одному из правил, придется устанавливать новые

При установке ворот на место старых с другой конструкцией необходимо оценить состояние уже имеющихся опорных столбов. Они должны соответствовать некоторым требованиям: быть строго вертикальными, сделанными из железобетона (20х20 см), кирпича или профильной трубы (60х40 см). Кроме того, они должны быть качественно закреплены в земле. Если столбы не соответствуют хотя бы одному из правил, придется устанавливать новые.

Рисунок 4. Схема монтажа откатных ворот.

Около столбов необходимо иметь место для ям под фундамент. Нужно учитывать, что фундамент, размеры которого 500х2000 мм, нужно располагать параллельно забору впритык к столбу.

Если планируется установка нового забора, подготовительные работы и строительные можно объединить.

Во время строительства забора стоит учитывать, что ширина проезда в случае с откатными воротами чаще всего составляет 4 м. Многие производители уже выпускают различную фурнитуру именно под данные размеры.

Далее следует определиться с вопросами относительно облицовки и внешним видом полотна. Стоит учесть, что в каждом случае вес ворот будет различаться. Сегодня наиболее распространенной является облицовка с использованием профнастила и вагонки.

Прежде чем закупать материалы, следует составить чертеж ворот, где будет отображена конструкция и количество требуемого материала.

Устройство и принцип действия откатных ворот

Основным элементом системы въезда является устройство, на которое приходится большая часть нагрузки. Его конструкция определяет тип откатного механизма. Существует 4 вида откатных механизмов:

Рельсовый

Надежность ворот задают специальные ролики, которые закрепляются в нижней части каркаса створки. Вся масса откатного полотна равномерно распределяется между роликами. Движение створки происходит по направляющей (рельсе), которая монтируется в основание (грунт). Особенностью откатного механизма является отсутствие ограничений по длине и высоте открывающегося полотна. Благодаря равномерному распределению нагрузки ворота можно планировать в виде изогнутой конструкции, состоящей из небольших секций, соединенных между собой.

Консольный

Принцип работы отличается от рельсовых ворот. В данном типе ролики также присутствуют, однако, они закреплены неподвижно. Перемещение створки происходит по роликам без особого усилия в состоянии равновесия. Есть один минус в использовании конструкции – створка должна иметь определенные размеры и вес не должен быть слишком большим. Поэтому, для облицовки нужно брать облегченные материалы.

Подвесной

Отличие модели состоит в способе крепления полотна. Створка подвешивается на верхнюю балку, по которой и происходит перемещение за счет роликов, которые могут устанавливаться, как на самом полотне ворот, так и на верхней балке. Второй вариант больше используются при обустройстве промышленных зон, складов и ангаров. Недостатком такой конструкции является ограничение по высоте, кроме того, верхняя балка должна быть особенно прочной. Откатные ворота работают по принципу шкафа-купе. Плюсом конструкции является то, что верхнюю балку можно спроектировать сразу для нескольких створок, разъезжающихся в разные стороны, или отодвигающихся все вместе в одну сторону. Такой особенности нет у других конструкций ворот.

Консольный подвесного типа

По внешнему виду похожи на подвесные. Используются для небольших территорий с прямым въездом шириной до 4-х метров. Конструкция имеет две крепкие опоры, на которые навешиваются облегченные створки.

Для правильной и надежной работы откатных механизмов следует придерживаться следующих основных требований:

• соблюдение балансировки открывающегося полотна. Малейший перекос приведет к появлению усилий при открытии и закрытии ворот, а значит, ускорит выход из строя механизма;
• подбор только качественной фурнитуры: ролики, направляющие, балки, уловители, запоры. В противном случае устройство въезда долго не прослужит.

По ширине проезда откатные системы делятся на 3 типа:

• до 4,5 метров – применяются легкие сварные конструкции на въездах частных домовладений
• от 4,5 до 12 метров – требует надежного и крепкого каркаса. Устанавливаются на въезде предприятий и организаций, где не требуется ограничение по высоте
• свыше 12 метров – используют верхнюю балку с усиленными роликами. Монтируются ворота в арках зданий и сооружений.

Плюсы откатных конструкций:

• не требуют очистки въезда от выпавшего снега;
• большинство видов ворот не нуждаются в ограничении по высоте;
• высокая устойчивость к ветровому подпору;
• трудно взламываются.

Минусы:

• необходимо дополнительное (свободное) место для отката полотна;
• в некоторых конструкциях требуется надежный фундамент для столбов.

Ограничения на установку

Схема откатных ворот

Монтаж откатных ворот консольного типа невозможен или сильно затруднен, если:

1. Вдоль забора с той стороны, куда будет откатываться створка, нет свободного пространства, равного полуторной ширине проема. Сдвижная створка занимает много места за счет своей технологической части, которая помогает равномерно распределить нагрузку на консольный блок
2. Забор расположен под углом относительно линии проема или построен не по прямой. Участок под сдвинутую створку должен быть прямым и находиться в одной плоскости с проемом
3. Рельеф почвы на участке под створку имеет заметные неровности, перепады высоты. Выравнивание потребует большого объема земляных работ

Калитку в заборе делают со свободной стороны проема. Не следует использовать ворота в качестве калитки, так как это ускоряет износ механизмов, их придется заменить раньше расчетного срока эксплуатации.

Особенности проектирования конструкции

Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.

Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.

Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.

Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.

Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота  за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.

Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.

Особенности откатных ворот

Значительная роль в конструкции откатных изделий отводится фундаменту

Важно точно следовать этапам монтажа. Это поможет добиться лучшего результата

Механизм роликов устанавливается именно на основание. На него будет действовать вес всей створки, поэтому следует сделать устройство максимально прочным.

Движение роликов осуществляется по направляющей балке. Для достижения хорошей фиксации следует установить две опоры. Элементы откатных ворот свариваются друг с другом, чтобы добиться максимальной прочности.

Подставки тележки перемещаются по направляющей балке. Их верхняя деталь располагается на нижней части откатных ворот. Это способствует легкому перемещению полотна. К современным воротам подсоединяется автоматический привод. В этом случае процесс открытия и закрытия конструкции выполняется гораздо проще.

Подготовка к постройке: чертежи, эскизы, размеры

Изображать откатные ворота на бумаге, указывая размеры, следует после проведения расчётов. Для этого нужно выполнить следующие задачи:

• определить ширину будущих ворот, воспользовавшись формулой L=A+I+(a+b+c+d), где L обозначает ширину конструкции, А — ширину проезда, I — расстояние между каретками, размеры a, b, c, d — технологические отступы;
• решить, какими ворота будут по высоте;
• узнать, каким должен быть противовес, уравновешивающий створку при движении, учитывая, что минимально допустимая длина груза — 40% от ширины проёма;
• рассчитать вес полотна конструкции, на который влияет используемый материал (например, квадратный метр стального листа толщиной 2 мм весит 17 кг);
• исходя из веса створки ворот, установить размеры комплектующих и несущей балки, допустим, для конструкции в 300 кг нужна балка толщиной порядка 4 мм с рёбрами 9×5 см;
• узнать, насколько прочными должны быть комплектующие, то есть учесть частоту использования ворот и силу ветра.

Перед выбором роликового механизма стоит ознакомиться с некоторыми советами. Для откатных ворот из профлиста, устанавливаемых в проём 4 м, лучше всего взять усиленные роликовые опоры до 350 кг. Если планируется ставить ворота в проём 7 м и обшивать конструкцию деревом или коваными элементами, то целесообразнее приобретать комплекты до 800 кг.

Роликовый механиз должен выдерживать створки, которые имеют немалый вес

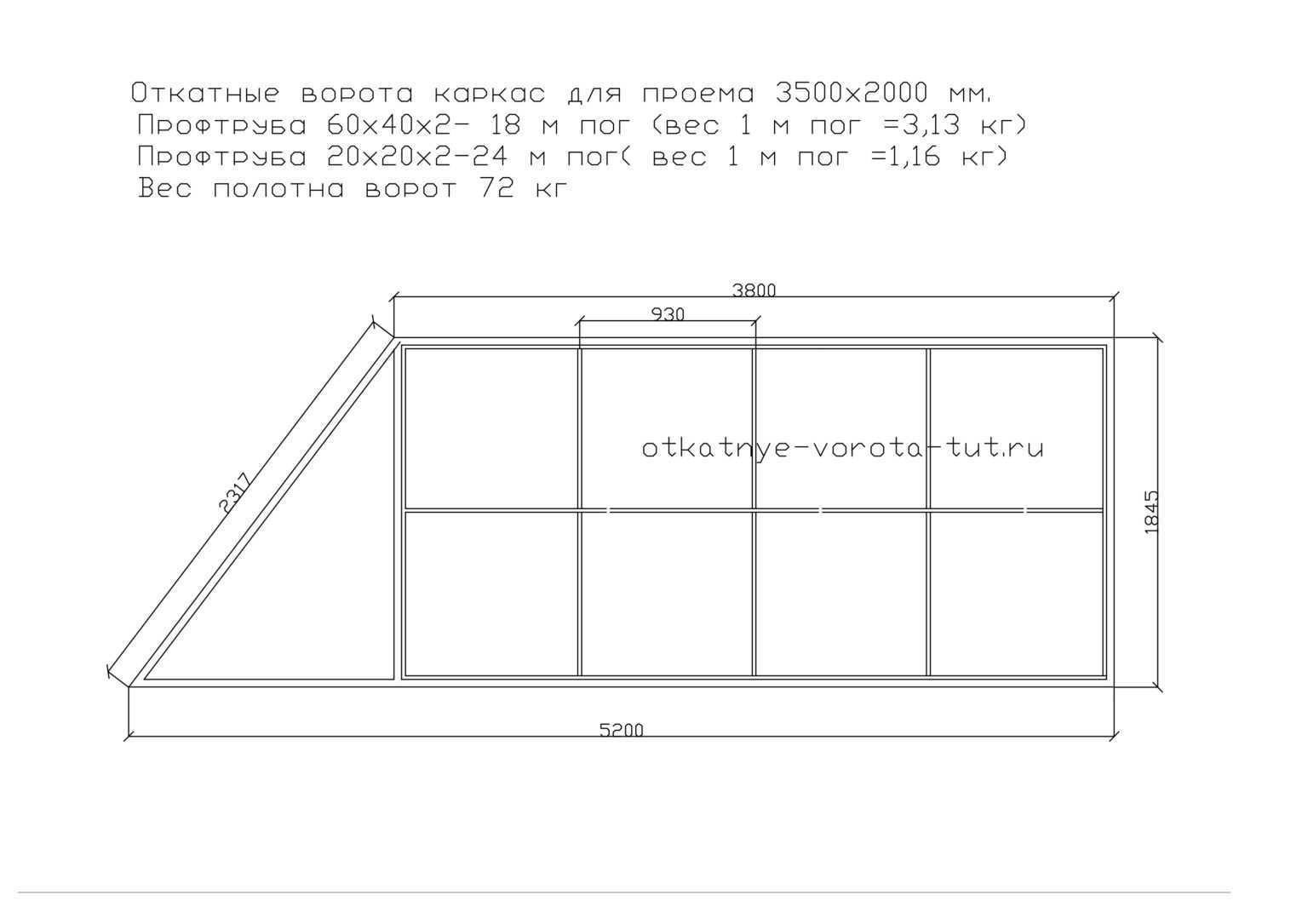

Составление чертежей

Проведя расчёты, можно приступать к составлению чертежей. В схемах требуется указывать основные размеры откатных ворот, то есть высоту и ширину конструкции, длину проёма и направляющей балки. Чертежи рекомендуется дополнять схемой сварки рамы.

В чертеже нужно указывать размеры конструкции

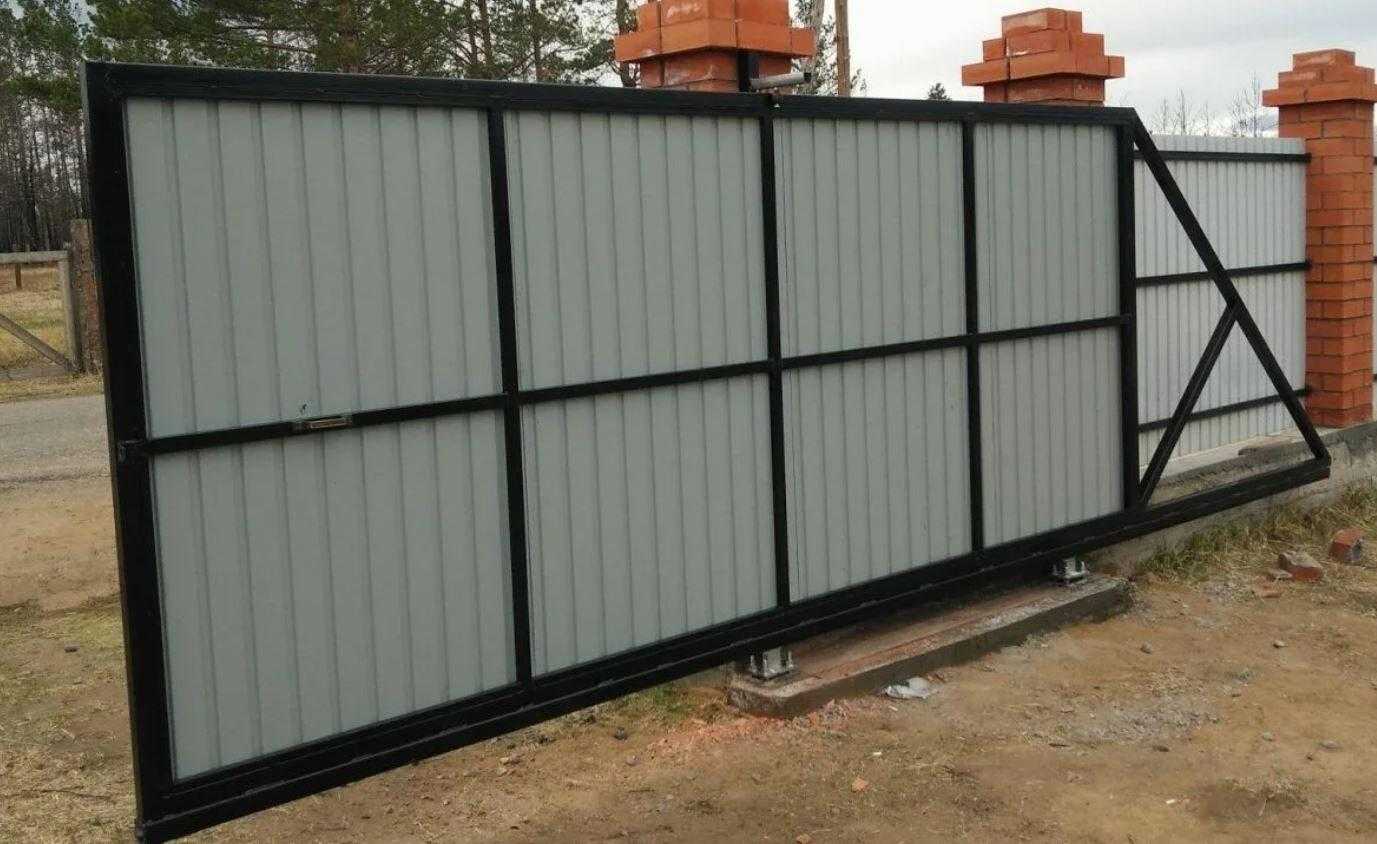

Сооружение каркаса

Шаг 1. Вначале следует приготовить место для сборки. Его размеры должны быть больше размеров будущей конструкции.

Шаг 2. Подготавливаются трубы (для каркаса нужно взять 5х5х0,2 см), очищаются от окалины или ржавчины, после чего обрабатываются бензином и покрываются грунтовкой. Для грунтования можно использовать пульверизатор (работа будет сделана быстрее) или обычную кисть (слой грунтовки получится толще).

Шаг 3. После высыхания труб каркас сваривается

Важно, чтобы в местах соединений не оставалось никаких отверстий, в которые могла бы проникнуть вода

Шаг 4. Подготавливается внутренняя рама, необходимая для крепления профнастила. Меньшая труба 4х2х0,2 см размещается на большей – 5х5х0,2 см:

• посредине, если планируется двусторонняя обшивка;
• ближе к краю, если обшиваться будет лишь одна поверхность – так останется место для профнастила.

Привариваются трубы в шахматном порядке с шагом в 40 см – так их не «поведет» при высокой температуре.

Шаг 5. Места сварки обрабатываются болгаркой и покрываются слоем грунтовки.

Шаг 6. Далее следует покраска каркаса. Для этого используется эмалированная краска (обязательно алкидная) для внешних работ. Она наносится в два-три слоя.

Шаг 7. После полного высыхания краски каркас обшивается. Профнастил фиксируется саморезами на внутренней раме.

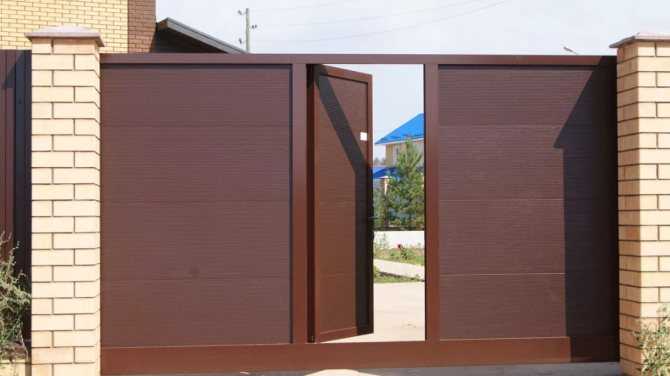

Калитка в откатных воротах

При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.

С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.

Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.

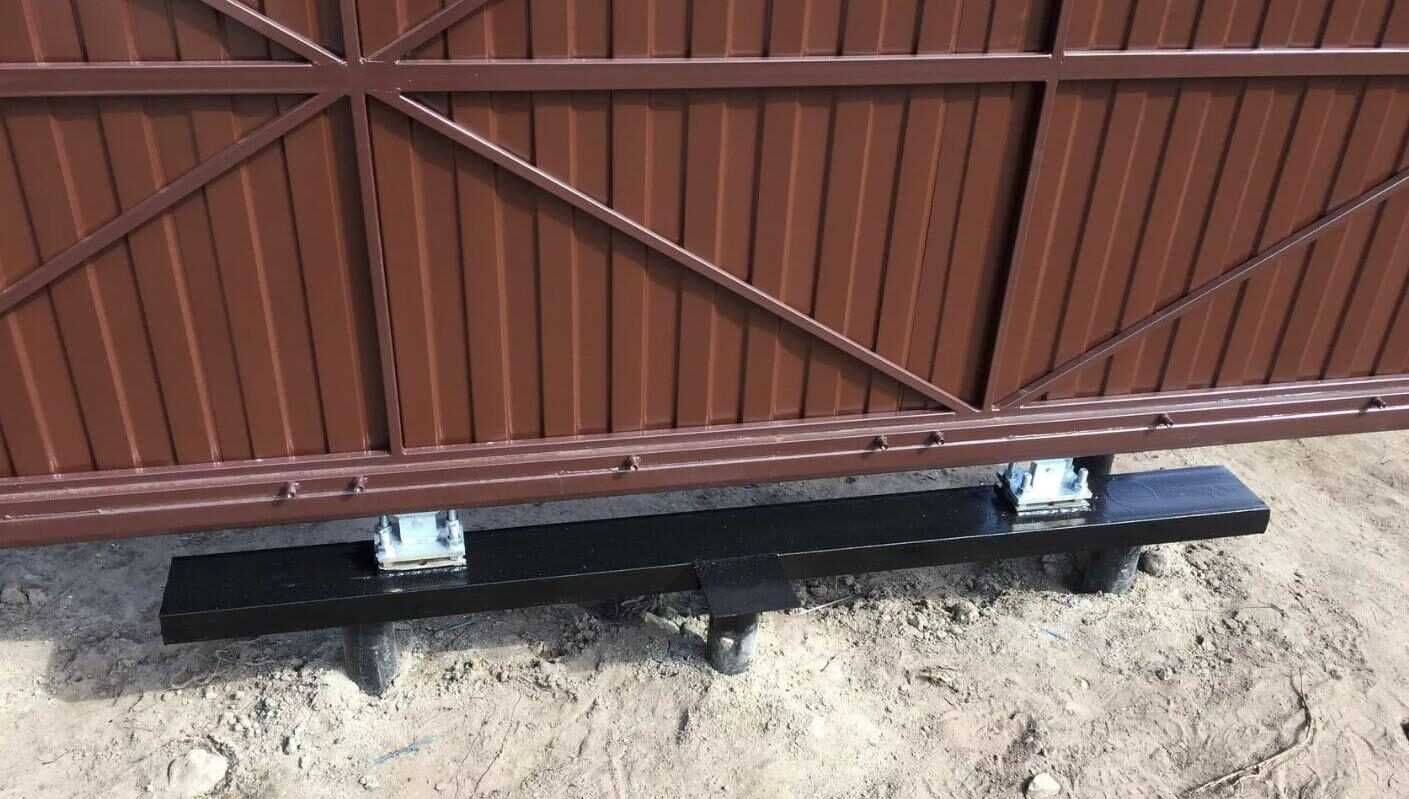

Крепление роликовых опор

После того, как в уровень, который является «нулевым», закрепляется швеллер. Далее к этому самому швеллеру привариваются специальные шпильки.

Без сварочного аппарата в работах по монтированию ворот, к сожалению, не обойтись. Поэтому его рекомендуется приобрести заранее, если планируется самостоятельная установка.

После чего к шпилькам уже прикручиваются непосредственно платформы, на которых будут располагаться ролики. Не стоит что-либо менять в данной конструкции и убирать часть соединения.

Так как конструкция все равно базируется на фундаменте, а он имеет свойство усадки, а, значит, закрепив конструкцию напрямую можно ее скривить, что функция ворот выполняться не будет. Никаких смещений ворота иметь не должны.

Подготовка к созданию роликов

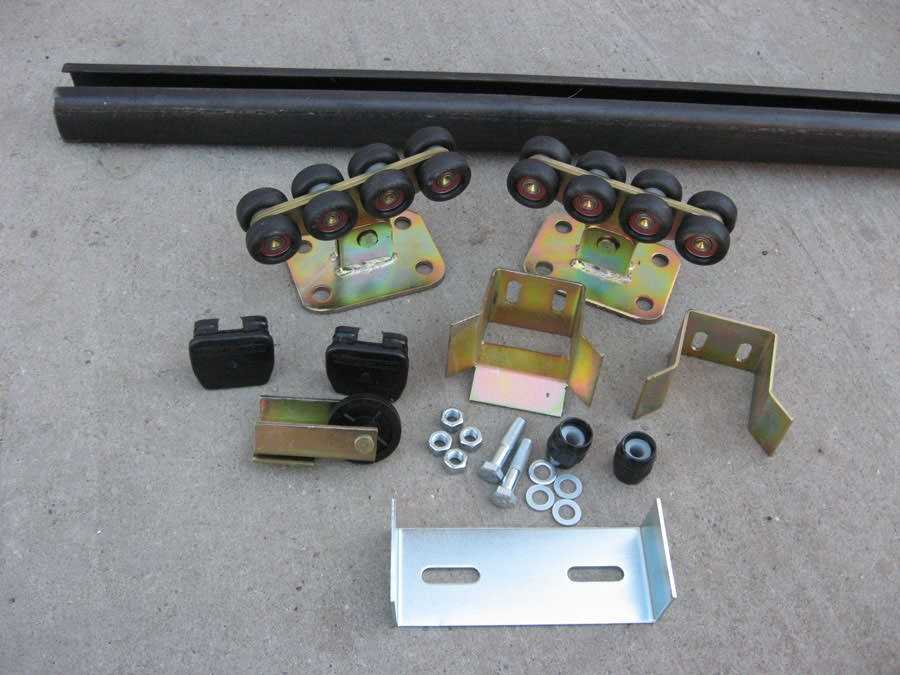

Чтобы создать ролики для откатных ворот, понадобится найти соответствующие комплектующие. Надежность всей конструкции зависит от качества таких элементов:

• верхние ролики;
• роликовые опоры;
• заглушки;
• концевой ролик;
• рельс;
• улавливатели створки.

Все эти детали для откатных ворот обладают своим назначением. Только при слаженной совместной работе таких элементов вся система будет функционировать нормально.

Особое внимание при создании проекта следует уделить выбора направляющего рельса. Необходимо, чтобы он обладал достаточной жесткостью

Если такой элемент окажется недостаточно надежным, при эксплуатации он разогнется, что приведет к выводу всей системы из строя.

Внимание! Чтобы рельс обладал оптимальной надежностью, он должен быть выполнен из стали. При этом толщина материала должна быть не меньше 3,6 мм

На роликовые каретки приходится вся нагрузка от створки

Поэтому на них следует обращать пристальное внимание при сооружении роликов для откатных ворот. Необходимо установить подшипники высокого качества

Иначе при каждом перемещении створки будет раздаваться неприятный скрип. Кроме того, при такой эксплуатации ролики могут быстро разрушиться.

При сборке роликов необходимо четко крепить каждую деталь. Не должно возникать люфтов. Иначе довольно скоро система выйдет из строя. Чтобы обеспечить длительную эксплуатацию ворот, можно выбрать усиленные подшипники.

Фиксация створки осуществляется при помощи верхних роликов. Их выполняют из резины. Пластик при эксплуатации ворот быстро испортит лакокрасочное покрытие. Сталь, используемая в конструкции, должна быть толщиной не меньше 4 мм. Концевой ролик работает в тандеме с нижним улавливателем. Основной задачей первого является устранение нагрузки с основных роликов. Второй выполняется таким образом, чтобы концевик мог свободно в него входить.

Устанавливать заглушки надо в завершении работ. Основным их назначением является защита направляющей от осадков. Для сооружения роликов понадобятся все эти элементы.

Как оснастить автоматикой

Оснащать конструкцию автоматическим механизмом можно только тогда, когда она легко и беспрепятственно перемещается.

Магазины продают автоматику только наборами. В ходе работ понадобятся те же самые инструменты, что и при монтаже конструкции.

Этапы:

• Рейку с зубчатой поверхностью прикладывают к трубе. Соединяют с шестеренкой привода, отмечая его месторасположение между роликовыми механизмами. При поднятии привода на некоторое расстояние, к закладной фиксируют стальную пластину;
• Сварочным аппаратом фиксируют основание автоматики к опорной площадке;
• Монтируют механизм;
• Открывают ворота, рейку фиксируют к направляющей. В длину она должна быть такой, чтобы в боковых положения образовывалось запасное расстояние до 10 см;
• На зубчатой рейке устанавливают концевики;
• Подсоединяют электричество;
• Монтируют фотоэлементы.

Нельзя напрочь забывать о безопасности. Рекомендуется на боковую стойку монтировать сигнальную лампочку. После ее установки, проверяют, правильно ли подсоединена проводка и приступают к подаче электропитания.

В роли привода для откатной конструкции может выступать шуруповерт или любой другой электрический двигатель, работающий с редуктором.

Возможность удаленного управления дает самая обычная, бюджетная сигнализация для машины.

Откатывающиеся ворота – не самый дешевый вариант, но можно сэкономить даже на них, если сделать их собственноручно, используя пошаговую инструкцию. Дистанционное управление – удобно, комфортно. А сама конструкция порадует надежностью и возможностью экономить свободное пространство.

Особенности распашных ворот

Практически каждый дачный участок нуждается в таких сооружениях, как ворота и забор. На сегодня существует много технологий, с помощью которых ворота можно сделать уникальными. В любой конструкции допускается выбрать направление, в котором они будут открываться внутрь или наружу. Само производство распашных конструкций не является сложным процессом.

Как правило, большинство распашных ворот имеют несколько отличающих черт:

• Функциональные и компактные.
• Удобные в эксплуатации.
• Упрощены отсутствием роликов и дополнительных балок.
• Поставить ворота можно любых желаемых размеров.
• Применяются различные материалы для изготовления.
• Также используются многие детали декорирования и украшения.

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.

Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.

Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9
Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.

Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10
Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.
