Газовый котел напольный с коаксиальным дымоходом

Какие требования следует соблюдать при установке?

При выполнении монтажных работ придется совмещать два вида требований:

• Условия монтажа, изложенные производителями.
• Нормы и правила работ с газовым оборудованием.

Порядок монтажных работ всегда подробно описывается в инструкции. Даже если никаких специфических требований нет, любой производитель обязательно излагает порядок действий.

Для установки настенных агрегатов необходимо:

• Наличие прочной, в идеале — несущей стены, способной выдерживать вес котла.
• Запрещается установка на тонкие или гипсокартонные перегородки.
• Для газовых котлов с открытой горелкой необходимо отдельной помещение. Если монтаж в кухне, должны иметься дверь и оконный проем.

Напольные котлы имеют свои требования:

• Установку производят на слой асбеста, накрытый листом металла. Это представляется излишним, но большинство производителей, как и работников газовой службы, в этом единодушны.
• Помещение отдельное, проветриваемое, с доступом к любой точке котла.
• Расстояние от стен до поверхностей агрегата не менее 0,3 м (у некоторых установок больше, надо уточнять в инструкции).
• В помещении, используемом под котельную, не должно быть хлама, легковоспламеняющихся материалов, посторонних предметов. Всегда должен иметься быстрый доступ к окну, подход к котлу со всех сторон должен быть свободным.

При навесном монтаже на кухне допускается использование быстросъемного декоративного короба с открывающимися створками.

Требования газовой службы — это отдельный перечень условий. Основное из них запрещает самовольные действия с газовым оборудованием. Согласно ему, никто, кроме специалистов-газовиков, имеющих все положенные разрешения и допуски, не имеет права устанавливать, переносить и производить иные действия с газовыми приборами.

За нарушение предусмотрен штраф. По правилам, при запуске в эксплуатацию владелец проходит инструктаж, расписывается в журнале и начинает нести полную ответственность. На практике ситуация несколько запутанная, так как эти правила разрабатывались для жильцов многоквартирных домов.

Поэтому в большинстве случаев на некоторые отступления от норм закрывают глаза, при условии, что опасности они не представляют.

В частности, обычно идут на компромисс — владелец может подключить котел к трубопроводу подачи газа, но подключение этого трубопровода к магистрали производят специалисты.

ОБРАТИТЕ ВНИМАНИЕ!
Согласно ст. 7.19 КОАП РФ, самовольное подключение к газовым сетям наказывается (для физических лиц) штрафом в 3-4 тыс

руб. Квалифицировать подключение как самовольное может любой проверяющий из газовой службы, поэтому все действия следует согласовать заранее.

Еще несколько тонкостей

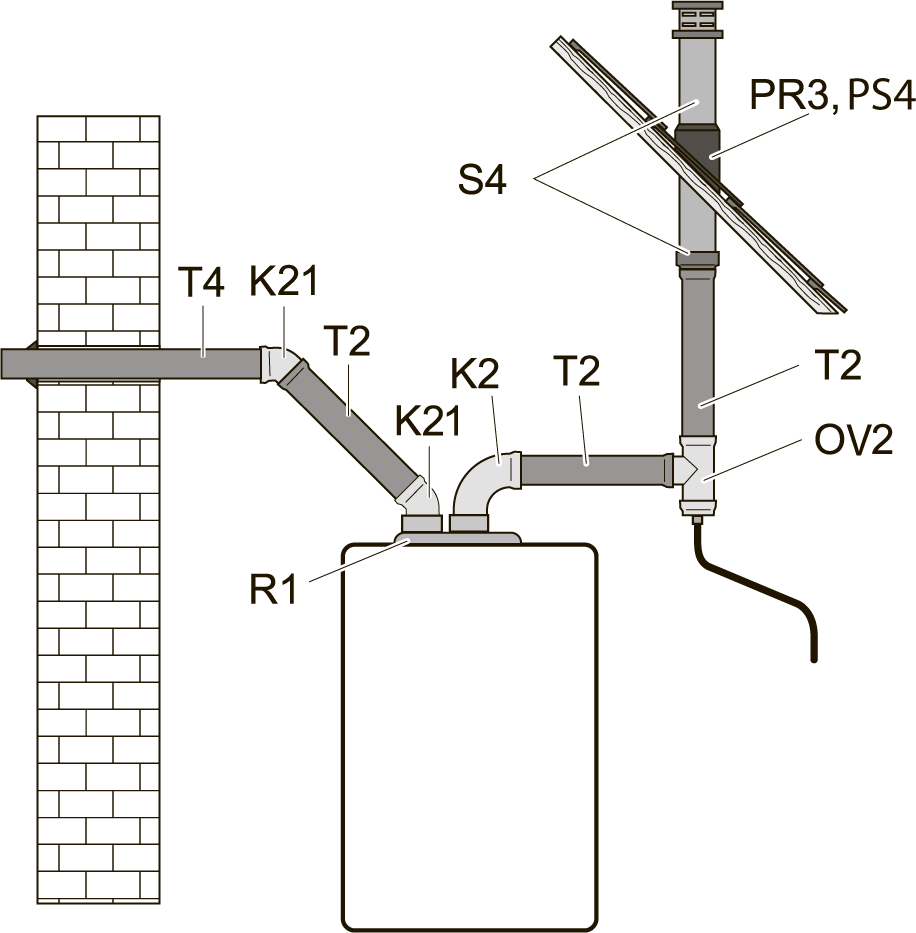

В процессе сборки дымохода каждая последующая деталь закрепляется в предыдущей так, чтобы не образовывалось препятствий, мешающих движению выводимых газов. Все элементы должны плотно прилегать друг к другу, и каждая последующая деталь должна входить внутрь предыдущей на расстояние, равное не менее чем половине диаметра сечения канала.

Обязательно используются переходные узлы, а стыки двух элементов жестко закрепляются хомутами. При этом категорически не рекомендуется использовать собственноручно сделанные переходники, подмотки из ленты или уплотнения из герметика. «На коленке», с использованием подручных средств такую технически серьезную вещь, как дымоход, собирать нельзя, иначе его эксплуатация будет попросту опасной!

Выходящий наружу участок горизонтального дымохода наклоняется на 3 градуса вниз (для отвода конденсата).

На всем протяжении дымоходного канала должно быть не более двух сгибов, иначе удаление продуктов сгорания будет затруднено.

Ревизионные участки, переходники и устройство для сброса конденсата должны быть легко доступны для периодического осмотра: да, коаксиальный дымоход, как и все другие типы дымоотводящих систем нуждается в периодическом осмотре и техобслуживании.

Если горизонтальный дымоход выходит в место, где преобладает ветер, направление которого противоположно направлению отвода дыма, то на выходе трубы нужно поставить жестяной заслон (между ним и выходным отверстием должно быть минимум 40 сантиметров).

Дефлекторная решетка рекомендуется к установке на коаксиальных дымоходах, которые возвышаются над уровнем земли менее чем на 1,8 метра.

Если нужно обвести конструкцию трубы вокруг препятствия, нужно использовать специально предназначенные для этого колена.

И, наконец, главное: в сборке дымоотводящей системы мелочей не бывает. Поэтому лучше не рисковать и не заниматься этим самостоятельно (хотя кажется, что это просто — как собрать конструктор). Если дымоход собирает профессиональная бригада, которая знает все тонкости и соблюдает все правила, то система честно прослужит долгие годы, будет эффективной и безопасной!

Людмила Губаева

Недвижимость Татарстан

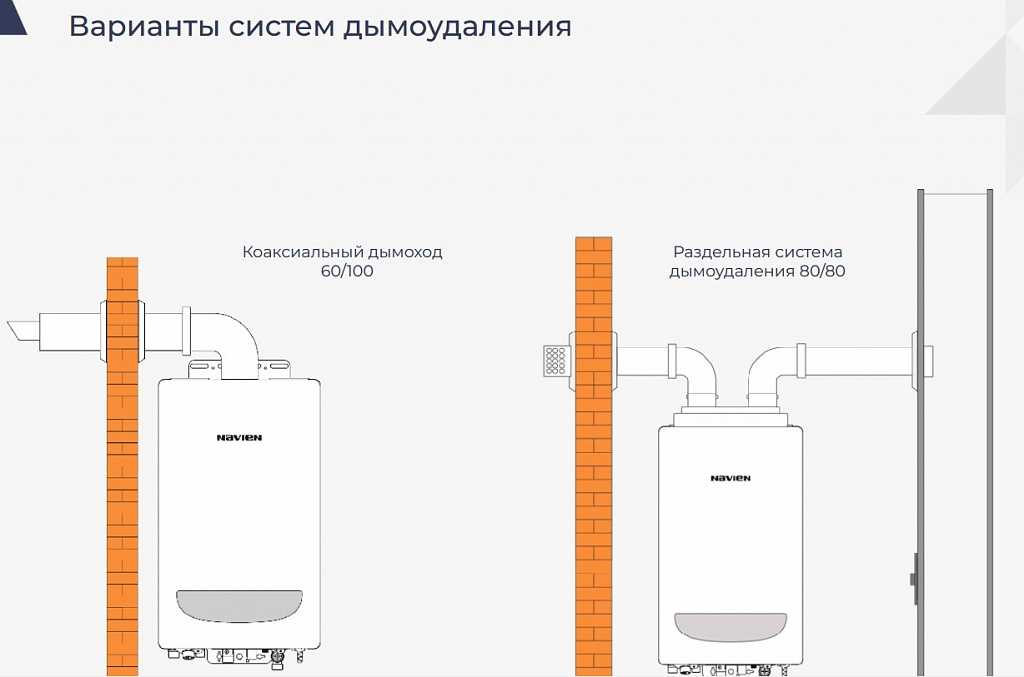

Два вида установки коаксиального дымохода

Рассмотрим два способа для монтажа коаксиальной трубы, более в настоящее время еще не придумали.

Горизонтальный способ

Перед непосредственным монтажом выясняют следующие моменты:

• наличие построек и насаждений рядом с дымоотводом;
• наличие поблизости дверей и окон соседей;
• количество поворотных адаптеров;
• необходимость удлинить дымоотвод и т.д.

Собрав всю вышеперечисленную информацию, ее сравнивают с правилами установки коаксиального дымохода, которые прописаны в строительных нормах (СНиП). Мнение эксперта

Поздеев Игорь

Менеджер по продаже газовых котлов, специалист по настройке газового оборудования

Задать вопрос

Действительно данный способ является самым распространенным среди конденсационных и турбированных котлов и достаточно простым при монтаже, поэтому многие пытаются самостоятельно собрать данную систему дымоотвода. Я не рекомендую этого делать, но на всякий случай стоит помнить несколько установленных требований при монтаже: 1 — расстояние от конца трубы до земли не менее 2х метров, 2 — расстояние от окна и от двери не менее 0,5 м, 3 — до соседнего участка не менее 10 м, ну и 4 — над трубой не должно быть окон.

Вертикальный вариант установки

Ставят его тогда, когда нет возможности по тем или иным причинам сделать горизонтальный.

При возведении шахты через крышу, следует подумать о пожаробезопасности, поэтому важно использовать только термостойкие патрубки, стыковочные кольца и разные адаптеры

Как запустить котел после установки

Первый запуск производится поэтапно:

• Систему медленно заполняют водой. Это необходимо, чтобы успевал выйти весь воздух. Заполняют, пока давление не составит 1-1,5 Бар.
• Проверяют состояние всех соединений, ищут возможные протечки.
• После этого производится подача газа и пробный запуск котла. Эти действия производят техники из сервисного центра. Они определяют, какие коррективы надо внести в заводские настройки, определяют верхнюю и нижнюю границы температурных режимов, выполняют прочие необходимые действия. Самостоятельный запуск котла не рекомендуется даже опытным людям, а для ночка эта процедура категорически запрещена.

Чем отличаются коаксиальные газовые котлы от других

Анализируя основные различия между атмосферными теплогенераторами и коаксиальными установками, прежде всего, следует отметить следующее:

• Все коаксиальные агрегаты оснащаются закрытой камерой сгорания;
• Благодаря конденсации водяных паров и предварительному подогреву воздуха, поступающего в камеру сгорания, КПД коаксиальных котлов, как правило, выше чем у обычных;
• Установки с коаксиальным дымоходом более компактны, а их установка не требует крупномасштабных строительных работ по устройству атмосферного дымохода.
• Турбированные котлы с закрытой камерой сгорания и коаксиальным дымоходом могут быть установлены в квартире многоэтажки, а вот агрегат с атмосферной горелкой можно использовать исключительно в частном доме или производственном помещении.

Несмотря на то что стоимость конденсационных котлов значительно выше чем обычных газовых агрегатов, они получили самое широкое распространение благодаря экономичному расходу газа и простоте установки и эксплуатации. Кроме этого, за 2 – 3 отопительных сезона эта разница в полной мере окупается за счет экономии на коммунальных платежах.

Требования к установке коаксиального дымохода

Перед началом монтажа приоритетным является выбор места расположения. Конструкция должна устанавливаться вместе с котлом.

Учтите данные параметры:

• расстояние от дымохода до земли должно быть не меньше 1 м (лучше 1,5);
• удлинять дымоход можно используя не более двух колен, так чтобы метраж приравнивался к 3 м;
• диаметр отверстия в стене колеблется: 11-12,5 см;
• труба выводится под углом в три градуса для удаления конденсата;
• выходное отверстие – не менее 0,6 м от окна.

Подготовка к монтажу

Следует учесть также меры безопасности:

1. Исключить соприкосновение с другими предметами.
2. Удалить или защитить от участка расположения трубы легковоспламеняющиеся детали и вещества.
3. Учесть термоизоляцию стен.

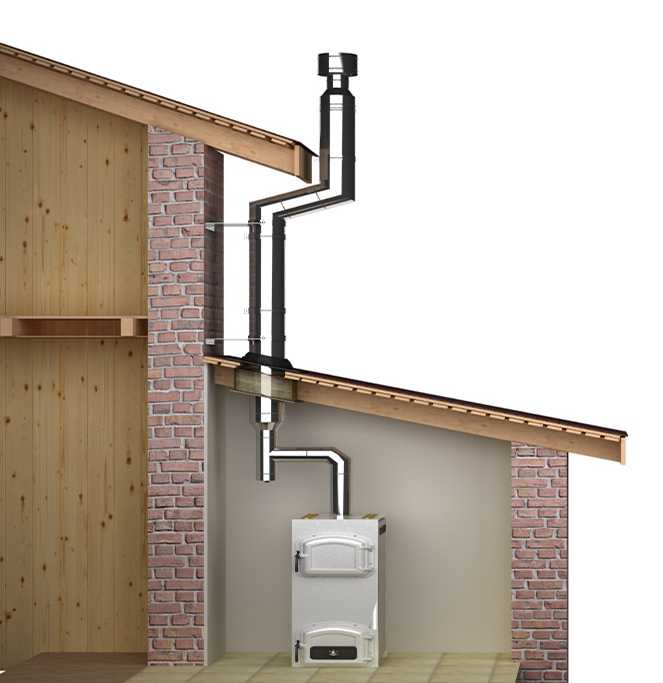

Монтаж вертикальной коаксиальной системы

Установку дымохода вертикально или под наклоном применяют, если нет возможности вывести трубы непосредственно через стену либо не соблюдается необходимое расстояние:

1. После собирают дымоход. Соединительными элементами служат хомуты.
2. Монтируют декоративные элементы.

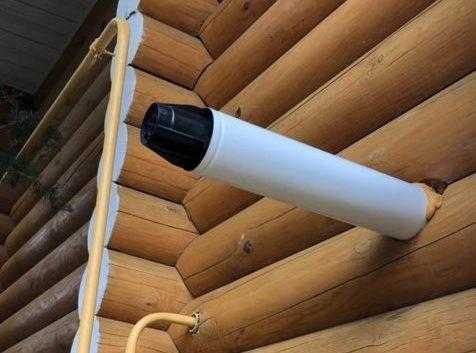

Установка горизонтальной коаксиальной трубы

Монтаж установки в горизонтальном направлении применяют при наличии циркуляционной системы в котле:

1. Коаксиальную трубу подсоединяют к выходному отверстию (горловине) котла. Соединительным элементом является хомут.
2. Участок крепления фиксируют болтами по обеим сторонам.
3. Осуществляют сборку дымохода. Соединительными элементами служат хомуты, поворотные колена.
4. В процессе соблюдают уклон изделия.
5. Устанавливают декоративные накладки.

Утепление коаксиальной трубы

Существует проблема замерзания коаксиальной трубы. Но в решении вопроса не предусмотрено обычное утепление, потому как дымоход подвержен высоким температурам.

Коаксиальные трубы являются безопасным и эффективным методом отвода продуктов сгорания. Дымоход позволяет установить настенный или напольный теплогенератор, без больших финансовых затрат исключающий переоборудование помещения. Экологичность и высокие показатели КПД отмечены различными специалистами.

Современная автономная отопительная система состоит из множества элементов. Ее состав может варьироваться в зависимости от типа теплоносителя или от метода его нагрева. При нагреве теплоносителя в трубопроводных системах или в теплообменниках открытым огнем могут использоваться нагревательные печи, работающие на различных типах топлива. Вне зависимости от материала сгорания – отопительный котел должен предусматривать систему отведения продуктов сгорания, или дымоход. Такая конструкция тоже может строиться разными способами. Так при наличии газовой системы отопления хорошим выборов будет коаксиальный дымоход, для газовых котлов они бывают:

1. настенные (вертикальные);
2. горизонтальные (врезка через стену).

Само понятие «коаксиальный» предусматривает помещение одного цилиндра внутри другого цилиндра. Таким образом, коаксиальная дымоходная система для газовых котлов представляет собой одну трубу, которая размещена внутри другой трубы. Таким образом система будет иметь два контура, созданные из трубы большего и меньшего диаметров. Чтобы расстояние между большой и маленькой трубой на всем их протяжении оставалось одинаковым – они фиксируются перемычками, которые предотвращают соприкосновение стенок трубопроводов.

Назначение коаксиальных дымоходной системы

Основной областью использования коаксиальных дымоходов являются системы отопления с газовыми нагревательными котлами, оснащенными закрытыми топками для сгорания топлива. Он может быть представлен газовым котлом, конвектором или радиатором. Два контура коаксиального дымохода выполняют разные функции:

• Первый контур отвечает за отвод продуктов газового сгорания из топки котла.
• Второй контур отвечает за приток в топку свежего воздуха, необходимого для эффективного горения.

Для того, чтобы обеспечить эффективную тягу и равномерное сгорание газа – котлы с закрытыми топочными камерами должны оснащаться коаксиальными дымоходными системами длиной не превышающей 2-х метров
. В противном случае на протяжении трубы образуются завихрения, которые будут препятствовать свободному выводу продуктов сгорания и поступлению свежего воздуха.

Преимущества и недостатки

У коаксиальных каналов есть такие положительные качества:

1. Система имеет значительно меньше потерь тепла относительно других типов вентиляции. Это достигается за счет того, что воздух, который поступает к котлу, нагревается от внутренней трубы.
2. Большой КПД системы отопления. Это достигается из-за полного сгорания топлива.
3. В систему отопления постоянно поступает воздух из окружающей среды, поэтому внешняя поверхность трубопровода не перегревается. Это позволяет использовать коаксиальный канал в деревянных домах.
4. В жилые помещения не попадает угарный газ и другие продукты горения.
5. Большой ассортимент комплектующих позволит использовать коаксиальный дымоход для котлов разной мощности и конфигурации.
6. Трубопровод занимает мало места.
7. Не нужно обустраивать сложных узлов прохода сквозь перекрытие или крышу. Труба выводится наружу через стену или окно.
8. Экологичность системы за счет полного сгорания топлива. В окружающую среду не попадают несгоревшие частицы и не загрязняют воздух.
9. Система отопления не потребляет воздух внутри помещений, что создает комфортные условия для пребывания жильцов.
10. Коаксиальный канал легок в монтаже, не нужно иметь специального образования для устройства системы.
11. Нет необходимости обустраивать отдельную комнату для размещения котла.
12. Стоит коаксиальный канал немного. Также не потребуется много затрат на монтаж системы.

Негативные стороны:

1. Возможность обмерзания трубы. Уже даже при температуре от -15 градусов наблюдается такое неприятное явление.
2. Появление конденсата и скопление лишней влаги.

Вы не пожалеете, установив коаксиальный дымоотвод в своем доме, ведь он зарекомендовал себя с лучшей стороны. Это надежная система с большим КПД, которая отлично справится с отводом продуктов горения. Она создаст комфортные условия проживания, ведь котел не потребляет кислорода с помещения. Радует также, что это вам обойдется совсем недорого, ведь не нужно устанавливать сложных систем для отвода дыма.

Установка напольной модели

Поскольку установка производится на пол, необходимо обеспечить ему достаточную прочность и жесткость. Необходима цементная стяжка или железобетонная плита, на деревянные полы устанавливать напольные агрегаты не следует.

Прямого запрета на этот способ монтажа нет, но надо помнить, что древесина склонна к короблению, рассыханию, образованию трещин. Со временем устойчивость котла может оказаться нарушенной, что повлечет за собой весьма нежелательные последствия.

По возможности, под напольный котел следует подвести собственный фундамент. Это делается для мощных и массивных моделей, но надо позаботиться о гибких переходниках, поскольку положение собственного основания относительно общего фундамента может измениться, на трубы будет создана значительная нагрузка.

От этого могут появиться протечки или разрушение присоединительных элементов.

Порядок действий:

1. Распаковать котел, проверить наличие необходимой документации. Удостовериться в полноте комплектации устройства.
2. Установить котел на подготовленное негорючее основание. Тщательно выровнять его по горизонтали. Для этого надо использовать все возможности — при строительстве подиума обеспечить максимально ровную горизонталь опорной плоскости, использовать регулируемые по высоте опоры котла. В крайнем случае, под ножки можно подложить плитки из негорючего материала.
3. Подключить дымоход.
4. Присоединить прямой и обратный трубопровод отопительной системы. На стороне обратки (поток, поступающий из системы в котел) необходимо установить фильтр от частиц металла, накипи и прочих мелких элементов. Это поможет сохранить теплообменники котла и увеличит срок его службы.
5. Присоединение трубопроводов горячей и холодной воды ничем не отличается от подключения отопительной системы. На патрубок подачи холодной воды также надо установить фильтр. Некоторые специалисты рекомендуют установить краны отсечки, это поможет оперативно перекрыть воду, находящуюся под давлением.
6. Подключить газовую трубу через специальный отсекающий кран. Это обязательно, всегда должен иметься запорный узел, позволяющий быстро прекратить подачу топлива. Присоединение газовой трубы самостоятельно можно произвести только к котлу. Подключение к магистрали имеет право выполнять только специалист газовой службы, имеющий допуск и все необходимые документы. Он же проверит качество соединений с помощью мыльного раствора.
7. Подключение электропитания следует выполнять при помощи специальной розетки с заземляющим электродом. Настоятельно рекомендуется использовать стабилизатор напряжения, чтобы не тратиться на дорогостоящий ремонт электроники котла.

Последним действием станет еще одна тщательная проверка правильности подключения, прочности и надежности присоединения трубопроводов.

После нее можно приступать к настройке и первому запуску.

Что такое коаксиальный дымоход

Коаксиальный дымоход – конструкция, состоящая из двух труб, одна из которых меньшего диаметра находится внутри другой. Иными словами, это дымоход с двумя осями, каждая из которых выполняет свою функцию в работе отопительной системы. Между внутренней и наружной частью дымохода имеется расстояние в несколько сантиметров.

Чаще всего коаксиальные дымоходы используются в системе газового котельного отопления.

Принцип работы

Коаксиальный дымоход работает по следующему принципу:

• внутренняя труба меньшего диаметра служит для отвода отработанных газов и продуктов горения топлива через патрубок котла;
• наружная труба обеспечивает приток в камеру сгорания свежего воздуха, насыщенного кислородом.

При прохождении по внешнему каналу к камере сгорания воздух с улицы нагреваются, соприкасаясь с горячей внутренней трубой. Это уменьшает потерю тепловой энергии котла на прогрев новой порции воздуха и снижает расход природного газа или твердого топлива. В свою очередь, воздушные массы охлаждают внутреннюю трубу коаксиального дымохода, защищая конструкцию от перегрева.

Монтаж напольной газовой модели

Самостоятельная установка газового отопительного котла в систему должна производиться по стандартам СНиП.

Смысл отдельной котельной

Для напольного котла, работающего на газе, требуется отдельное помещение с параметрами, не менее стандартных. В двери делают сквозное отверстие, чтобы воздушные потоки проникали в котельную, либо устанавливают окно с форточкой.

Дымоход должен быть герметичным, для большей вероятности защиты можно установить две трубы, разместив одну внутри другой.

Исключается риск отравления угарным газом, выделяемым в процессе горения, в случае затухания горелки. Существенно снижается риск возникновения пожара.

Готовим помещение

Напольное газовое устройство отопления размещают, чтобы был свободный доступ на случай ремонта, для постоянного технического обслуживания.

В котельной проводят водопровод, систему водоотведения.

Напольные модели отопительного оборудования весят много, необходимо прочное основание с огнестойким покрытием перед установкой. Подойдет бетонная стяжка, керамическая плитка, камень, брусчатка.

Формирование фундамента под котел

Электропроводку к котлу прокладывают только закрытого типа, с монтажом выделенного распределительного щитка.

Стены покрывают только негорючими материалами, типа штукатурки, плитки.

Запрещается хранить на территории котельной легковоспламеняющиеся предметы, размещать вблизи выход дымоходной трубы и вентиляцию с забором воздуха.

Соединение с газоотводом, коммуникациями

Для вывода продуктов горения рекомендуется установка конструкций коаксиального типа с утеплением негорючим материалом между трубами.

Дымоотвод закрепляется на стене кронштейнами, составляющие секции скрепляются замком.

В местах соприкосновения труб с перекрытием потолка или крыши, дымоход укрывают негорючей прослойкой, в точке соприкосновения с кровлей используется гидроизоляция. Дополнительно место стыка с кровлей покрывается мастикой.

Врезка дымохода

Наверху дымоотводной трубы должен быть колпак, предотвращающий попадание внутрь мусора, осадков.

Когда конструкция для отведения дыма готова, приступают к установке агрегата.

На подводящих трубах отопления формируют резьбу, патрубки подсоединяют гайками, фум-лентой, которую наматывают на резьбу перед закручиванием. Используют сантехнический лен с покрытием жидким герметиком.

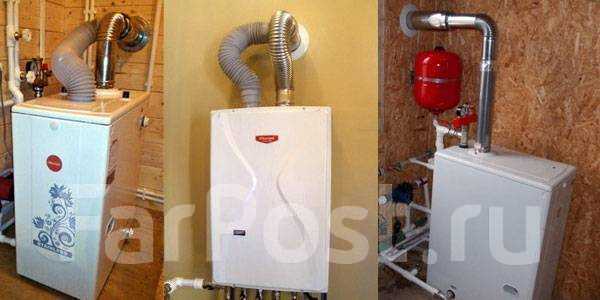

Пример подключенного котла

Подключение к линии подачи газа должен осуществлять только специалист из газовой службы. Стыковку с магистралью оставляют на самый конец: мастер выполняет подключение, проводит тестовый запуск.

Пробный запуск газового прибора

Пример подключения газового теплогенератора напольного типа:

Производители коаксиальных котлов

Лидирующие позиции на рынке коаксиальных газовых установок разделяют между собой несколько компаний:

Baxi

Первое предприятие было основано в Англии в 1866 г. В настоящее время в состав холдинга входит 16 производственных предприятий, расположенных в 7 странах западной Европы. Основное производство сосредоточено в Италии. Производственные мощности концерна позволяют обеспечить выпуск более полумиллиона высококачественных газовых теплогенераторов, среди которых и коаксиальные установки. Продукцию предприятия отличает высокий уровень автоматизации и большие функциональные возможности.

Navien

Эта южнокорейская корпорация является одним из крупнейших производителей отопительного оборудования. Продукция предприятия пользуется спросом более чем в 30 странах мира, а в 2008 году была представлена на российском рынке. Изделия отличает высокая надежность автоматики, способной переносить значительные перепады напряжения и длительный срок эксплуатации. Выпускаемые концерном коаксиальные установки, как правило, укомплектованы оригинальным дымоходом.

Vaillant

Официально компания была зарегистрирована в 1873 г. На сегодняшний день, эта немецкая компания обладает производственными мощностями, позволяющими выпускать более 2,5 млн. отопительных устройств в год. Благодаря качеству и надежности выпускаемой продукции, теплогенераторы Vaillant успешно продаются более чем в 70 странах мира, включая РФ и страны СНГ. Особое место в модельном ряде отводится коаксиальным установкам. Эти изделия отличаются простотой эксплуатации и обслуживания, а также возможностью подключения большого количества дополнительных модулей.

Из отечественных производителей коаксиальных котлов можно отметить такие компании как Лемакс, Ростовгазаппарат, ЖМЗ и Конрод. Продукция, выпускаемая этими компаниями, полностью адаптирована к российским реалиям и отличается высокой надежностью и доступной ценой.

Выбирая коаксиальную газовую установку, будет не лишним ознакомиться с отзывами владельцев подобного оборудования.

Как провести расчет мощности системы отопления в частном доме

Перед тем, как организовать отопление частного дома, нужно рассчитать мощность отопительного оборудования. Упрощенная методика, используемая для регионов с нормальным климатом без существенных температурных перепадов и морозов, выглядит очень просто – принимается, что для отопления 1 кв.м. площади помещения требуется 100 Вт тепловой мощности.

Чтобы получить более точное значение, стоит воспользоваться формулой вида:

• Q = V * Dt * k / 860, где
• Q – требуемая мощность,
• V – объем помещения,
• Dt – разница температур на улице и в доме,
• k – коэффициент утепления здания.

Некоторые значения коэффициента утепления:

• Для щитового дома со стенами из профлиста данный коэффициент составляет 3-4;
• Если дом кирпичный, а остекление выполняется в один слой, то коэффициент утепления будет варьироваться в пределах 2-2,9;
• Здание, выложенное в два кирпича и имеющее двухслойное остекление, имеет коэффициент утепления 1-1,9;
• При наличии внешнего утепления и тройных стеклопакетов коэффициент утепления колеблется от 0,6 до 0,9.

Точный расчет мощности отопительного оборудования с учетом всех нюансов и небольшим запасом позволит приобрести оптимальное устройство для конкретной ситуации. Грамотный выбор источника тепла – это очень важный момент, непосредственно влияющий на то, как правильно сделать систему отопления.

Установка коаксиальной трубы газового котла, как решение

Проблемы, описанные выше, достаточно неприятны, но технологии не стоят на месте, и строительная сфера не стала исключением – в качестве дымоходов стали использоваться коаксиальные трубы. Коаксиальная труба – это конструкция, включающая в себя две трубы, одна из которых находится снаружи, а вторая, соответственно, внутри.

Внутренняя труба имеет меньший диаметр – стандартное значение обычно составляет около 60 мм. Впрочем, иногда подбирается и больший диаметр коаксиальной трубы для газового котла. Использовать в качестве дымохода трубу с диаметром менее 60 мм не получится – такого сечения недостаточно для эффективного вывода продуктов сгорания. Кроме того, небольшой диаметр дымохода нередко становится причиной полного закупоривания различными отложениями, даже с учетом низкой подверженности коаксиальной трубы такому фактору.

Наружная труба имеет больший диаметр – среднее значение для 60-мм внутренней трубы составляет 100 мм. Простые расчеты позволяют сказать, что габариты труб соотносятся в пропорции 1:1,5. Труба диаметром 100 мм обеспечивает подачу воздуха к котлу в непрерывном режиме. Кроме того, внешняя оболочка необходима для отвода конденсата, который выделяется на внутренней трубе.

Независимо от выбранных размеров коаксиальных труб (а их конфигурация может значительно отличаться от стандартных значений), установка коаксиальной трубы двухконтурного газового котла осуществляется при помощи зажимов и специальных креплений. При монтаже необходимо добиться отсутствия непосредственного контакта между двумя трубами – по сути, коаксиальный характер конструкции предполагает наличие двухосевого механизма.

Напольные газовые котлы с коаксиальным дымоходом: цена и виды

При отоплении крупногабаритных помещений особое значение имеет расход и цена топлива. На данный момент одними из самых экономичных вариантов генераторов являются напольные газовые котлы с коаксиальным дымоходом. При помощи их можно обеспечить отопление помещений любого типа и площади, обогрев воды для хозяйственных и иных нужд.

Принцип работы напольного газового котла

В качестве топлива для такого генератора чаще всего выступает природный или сжиженный метан или пропан-бутан. В процессе его сгорания образуетcя огромное количество энергии, которую генератор перенаправляет на теплоноситель. В камере сгорания предусмотрен элемент, который обеспечивает возгорание топлива. Во всех котлах такого типа присутствует предохранитель, который перекрывает подачу газа при выключении розжига.

Газовые котлы делятся на два типа — напольные и настенные. Настенные генераторы – более компакты, за счет чего уменьшается его мощность. Такие котлы подходят для периодического обогрева небольших помещений, таких как теплицы, малогабаритные производственные здания, жилые помещения.

Напольные газовые котлы характеризуются повышенной мощностью и высоким коэффициентом полезного действия. Такие параметры достигаются в первую очередь за счет более крупной камеры сгорания и корпуса в целом.

Напольные тепловые генераторы используют для отопления или обеспечения гречей водой производственных помещений или жилых домов крупной площади.

Принцип работы коаксиального дымохода

Любые котлы, функционирующее за счет сгорания топлива, в процессе своей работы производят большое количество вредных выборов в атмосферу. Работа такого котла невозможна без обустройства дымоотводящей трубы. На данный момент особенно популярны напольные газовые котлы с коаксиальным дымоходом. Дымоход такого типа имеет двухконтурную конструкцию, т.е. состоит из двух труб, меньшая из которых находится внутри более крупной. Он обеспечивает сразу две функции. Через внутреннюю трубу меньшего диаметра выходит дым и другие продукты сгорания из котла. Большая труба обеспечивается постоянный приток воздуха для горения топлива. Благодаря такому дымоходу на 10–12% повышается КПД генератора, обеспечение котла воздухом и отвод продуктов сгорания локализуется в одном месте.

Оба этих преимущества возможны за счет передачи тепловой энергии от воздушного потока из котла в воздушный поток с улицы. Нагретый воздух с улицы повышает время сгорания единицы топлива, тем самым уменьшает и его расход. Продукты сгорания, проходя путь от генератора до улицы, понижают свою температуру в среднем на 10°С. Благодаря этому внешнюю часть дымоотводящей трубы можно сделать сбоку помещения.

Виды напольных газовых котлов с коаксиальным дымоходом

Газовый напольный котел с коаксиальным дымоходом может конвекционным и конденсационным. Принцип такого деления обуславливается полнотой использования топлива. Конвекционные газовые котлы очень распространены за счет того, что средняя стоимость такого оборудования в среднем на 20-30% дешевле второго варианта. Котел работает за счет низшей теплоты сгорания. Под термином низшая теплота сгорания понимается количество инфракрасной энергии, которая выделяет единица топлива без учета дополнительных факторов. Проектировка такого генератора обеспечивает предотвращение образования конденсата на стенках всех его частей. Конденсационные котлы помимо энергии сгорания топлива используют теплоту, которая образовывает при испарении конденсата. В проектировке предусмотрены участки с точкой росы –разницей температуры, при которой вода в газообразной состоянии преобразовывается в конденсат. Корпус такого котла намного больше, чем конвекционного, потому что помимо основных частей в его конструкции предусмотрен экономайзер – элемент генератора из прямых или рифленых чугунных труб на стенках которого и скапливается конденсат. Расход топлива при использовании этого элемента заметно снижается.

Цена напольного газового котла с коаксиальным дымоходом Как правило, дымоход и котел приобретают отдельно. Средняя стоимость дымохода в независимости от конфигурации и фирмы производителя варьируется в пределах 4 тыс. рублей. Довольно часто, крупные компании по продаже отопительных котлов устраивают акции, во время которых дымоход выступает в качестве подарка к генератору. Сам генератор обойдется примерно в 20–30 тыс. рублей, в зависимости от мощности.

Конструкция коаксиального дымохода

Механизм устройства выполняет сразу две функции (двухконтурные) и предполагает несколько типов направления:

• горизонтальное (лучше всего);
• вертикальное.

Комплект для газового котла

В набор коаксиального дымохода входят различные детали, отличающиеся особенностям производителей и типом направления. Но в стандартный набор принято определять следующие элементы:

• комплект прямых труб (впускные/дымоотводящие);
• соединительный хомут;
• колено коаксиальное (с углом в 900);
• адаптер для соединения трубы;
• фланец и настенная накладка (декоративная).

• тройник;
• декоративная накладка для наружной стены;
• прочистка;
• наконечник, защищающий от порывов ветра;
• сборник для конденсата;
• коаксиальный удлинитель дымохода.

Материал изготовления коаксиальной трубы

Основным сырьём при изготовлении коаксиальных труб является сталь. Отличительной особенностью считаются марки материала:

1. Трубы с цинковым покрытием: характеризуются минимальной стоимостью, обладают лимитированным (малым) сроком службы.
2. Изделия из нержавеющей стали с покрытием, устойчивым к кислотности: являются оптимальным решением для данного дымохода, так как продукты сгорания содержат агрессивные химические компоненты.
3. Трубы из нержавеющие стали без покрытий.

Схема. Как работает коаксиальный дымоход

Механизм коаксиального дымохода заключается в двухконтурной системе, которая одновременно разделяет два потока газов:

• с помощью вентилятора в камеру сгорания подаётся свежий воздух извне, для поддержания процесса горения;
• в атмосферу выводится дым также посредством вентилятора.

Труба меньшего диаметра считается центральным каналом для продуктов сгорания, соответственно между зазорами поступает атмосферный воздух. Одинаковое расстояние между изделиями выдерживается по всей линии (магистрали), которое фиксируется перемычками.

Плюсы и минусы

Какими положительными характеристиками обладает коаксиальная дымоходная система?

• Забор необходимого для горения воздуха происходит с улицы, что не создает душной обстановки;
• Минимальные потери тепла, поскольку подача воздуха ведется по наружному трубопроводу, а он прогревается от внутренней конструкции;
• Отвечает всем требованиям экологии: у газового котла большой процент полезного действия, и все топливо полностью сгорает, поэтому в атмосферу практически не выбрасываются вредные для природы и человека компоненты;
• Отвечает всем требования пожарной безопасности: обе трубы компенсируют нагрев и охлаждение, и поэтому даже, если они будут соприкасаться с легковоспламеняющимися предметами, то возгорания не может произойти;
• Компактность конструкции позволяет устанавливать в любом, даже небольшом помещении;
• Монтаж не предусматривает нарушение целостности крыши дома.

Минусов такой системы дымоотвода очень мало, сюда можно отнести дороговизну и низкое эстетическое восприятие: если устанавливать ее в подвале, то может незначительно снизить гармонию помещения.

Преимущества коаксиального дымохода

Коаксиальный дымоход для газового котла имеет ряд преимуществ:

• удобен в обращении
• практичен
• не портит внешний вид здания

Но самым главным плюсом таких котлов является то, что при его использовании сжигается уличный воздух, а не воздух помещения, где установлено оборудование. Это формирует более удобный для человека микроклимат там, где установлен котел. Таким образом, упрощаются требования, предъявляемые к помещению «котельной» или комнаты для установки газового котла. Исключается необходимость принудительного проветривания помещения, что требуют Санитарные Нормы и Правила «Отопление, вентиляция и кондиционирование» указанные выше.
