Дымоход для газового котла в частном доме: требования к монтажу

Монтаж рекомендации и схемы основные этапы монтажа дымохода

Рассмотрим устройство дымохода из труб оцинкованных, как самый популярный тип дымоотвода. Существует два способа его монтажа в загородном доме:

монтаж внутри дома;
монтаж снаружи дома.

Общие требования

Некоторые важные моменты при устройстве дымохода для газового котла в загородном доме

Особое внимание уделяется устройству теплоизоляции в местах прохода дымоотвода рядом с горючими элементами конструкций перекрытия и кровли

Проходные патрубки защищаются базальтовой ватой с фольгированной поверхностью. Вата закрепляется мастикой огнестойкой. По периметру укладывается вата минеральная в местах прохода трубы через перекрытия, стены и т.д.

Герметичность стыков можно проверить старым «народным способом» из мыльного раствора. При появлении пузырей, следует срочно выполнить полную герметизацию базальтовой ватой, иначе эксплуатация дымохода может привести к пожару.

Монтаж дымохода внутри дома

Более сложный вариант, выполняется при невозможности устройства дымоотвода снаружи или при монтаже котла в помещении кухни.

Пошаговая инструкция монтажа дымохода внутри помещения:

Выполняется разметка и устройство отверстий в перекрытии и кровле дома.
Монтируется переходник к патрубку газового котла.
Устанавливается тройник с ревизией.
Постепенно выполняется монтаж трубопровода с использованием при проходе через перекрытие дома специального патрубка защиты.

До горючих материалов перекрытия и кровли устраивается теплоизоляция из минеральной ваты. Это очень важный пункт при устройстве дымохода, от этого зависит пожарная безопасность здания.

Стыки трубы закрепляются к стенам и стропилам хомутами.
Монтируется специальный проходник для кровли.
Поднимается дымоход на проектную высоту.
Устанавливается защитный зонт или дефлектор.

Монтаж дымохода снаружи дома

Этот способ более простой при монтаже и более пожаробезопасный.

Пошаговая инструкция монтажа дымохода снаружи помещения:

К патрубку газового котла монтируется специальный элемент для прохода через наружную стену дома.
Выполняется разметка и устройство отверстия в стене под размеры проходника.
Монтируется труба дымоотвода из помещения дома (котельной).
Устраивается изоляция этого места, закрывается с обеих сторон стены пластинами (можно сделать самостоятельно, а не приобретать отдельно на рынке).
Монтируется тройник с заглушкой и ревизией, закрепляется тройник при помощи кронштейна и хомута.
Выполняется монтаж трубы на требуемую высоту.
Кронштейнами и хомутами закрепляются все элементы дымохода, для усиления конструкции дополнительно закрепляются все стыки соединительных частей дымоотвода.
Монтируется защитный от дождя и снега наконечник.
Вся наружная часть защищается термостойкой краской, которая значительно продлевает срок эксплуатации элементов дымохода.

Установка коаксиального дымоотвода

Такие дымоходы устанавливаются для котлов с закрытой камерой сгорания. Комплектуются такими дымоотводами двухконтурные котлы, их можно устанавливать в многоквартирных домах. Монтаж трубы можно выполнить как горизонтально, так и вертикально.

Также снабжены ими и котлы напольного типа. Их называют «бездымоходными».

Дымоход разделен на две части. По одной выводятся отработанные газы, а по второй в камеру сгорания поступает свежий воздух. Для таких котлов не требуется монтировать вытяжную трубу.

При установке коаксиального дымохода в стене требуется сохранять уклон в несколько градусов. В таком случае конденсат, который образуется, не будет затекать в котел.

Особенности подключения керамического дымохода

Керамические дымоходы обладают большим сроком службы. Также было сказано выше монтаж таких дымоходов выполняется строго вертикально.

Важным моментом при монтаже керамического дымоотвода является его соединение с металлической трубой газового котла.

Для так называемой стыковки используется специальный переходник. Такой переходник обеспечивает безопасное соединение металла с керамикой. Также для соединения используется одностенная труба. У нее большой коэффициент теплоотдачи. Поэтому горячие газы с камеры сгорания успеют остыть, прежде чем пройдут через переходник. Тем самым дымоотвод не разрушится и прослужит дольше.

Частые ошибки во время установки

Наиболее частыми ошибками считаются:

Неквалифицированно установлена высота и сечение дымовой трубы.
Низкий уровень теплоизоляции при установке наружного газохода либо в переходном проеме на чердаке.
Нарушение норм пожаробезопасности при возведении газоходов.
Трубный участок от котла заведен в кирпичный газоход без гильзования, что ведёт к повреждению такого отверстия.
Монтаж железных газоходов исполнен из металла, не надлежащего качества и низкой толщиной стенок, неспособного сопротивляться агрессивной среде и очень высокому температурному режиму.
Конструкция не имеет специальной модели с оголовком против обледенения.

Устройство дымохода для настенного газового котла

Принцип работы коаксиального дымохода выглядит следующим образом.

По внутренней, меньшего диаметра, трубе производится отвод продуктов из камеры сгорания. В процессе отвода дымовые газы охлаждаются за счёт холодного воздуха в наружной трубе, что снижает пожароопасность.

По внешней, большего диаметра, трубе подаётся уличный воздух к горелке. За счёт температуры уходящих газов воздух к горелке подаётся уже подогретым, что увеличивает КПД отопительного агрегата.

Главное отличие дымохода настенного котла от системы дымоотведения напольного котла состоит в отсутствии вертикальной дымовой трубы. Это обусловлено тем, что горелки настенных котлов с закрытой камерой сгорания снабжены вентиляторами. Для поддержания процесса горения не требуется дополнительная тяга, которая в напольных котлах создаётся за счёт длины и диаметра дымовой трубки.

Важным преимуществом отопительной системы на основе настенного газового котла над аналогичной с напольным — является отсутствие необходимости сооружения приточно-вытяжной вентиляции. Как следствие, настенный — с закрытой камерой сгорания можно разместить, например, на кухне, параметры которой удовлетворяют действующим нормам и правилам.

В стандартную поставку системы дымоудаления настенного газового котла, как правило, входит:

коаксиальная труба из 2 сегментов: один для вертикального участка от котла, второй для горизонтального, для вывода через стену;
поворотное колено 90 градусов, 1 штука;
герметичные прокладки, обжимные хомуты;
декоративные накладки, как опция.

В некоторых случаях может потребоваться дополнительное приобретение удлинителей коаксиальной трубы, второго поворотного колена на 90 или 45 градусов, тройника для присоединения двух котлов к одному дымоходу.

Коаксиальные трубки и соединительные элементы к ним изготавливаются из стали и окрашиваются белой жаростойкой эмалью. Некоторые производители изготавливают наружный элемент из пластика для лучшей теплоизоляции. Наиболее распространённый типоразмер коаксиального: диаметр наружной трубы 100 мм, внутренней — 60 мм. Трубы большего диаметра встречаются на конденсационных котлах, обладающих наиболее высоким КПД и низкой температурой выхлопных газов. Увеличение диаметра в таких котлах является мерой для снижения количества образующегося конденсата.

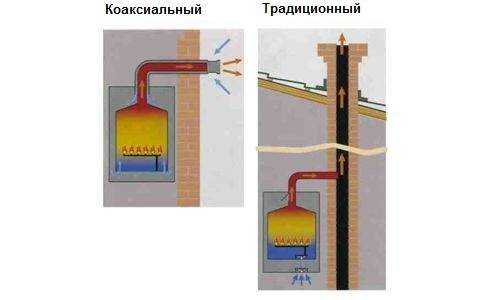

Виды систем дымоотвода: какой дымоход выбрать

Установка системы утилизации продуктов горения на газовый котел способствует эффективному функционированию оборудования и всей системы отопления, безопасному и комфортному обогреву, а также безотказной работе котла. Перед тем как купить дымоход для газового котла, нелишне будет получить консультацию специалиста о существующих вариантах дымоотводов и целесообразности их применения.

Дымоход из стальных труб на крыше частного дома

Виды дымовых каналов к газовым котлам:

кирпичный дымоход — его сооружение планируется еще на стадии строительства дома и под него устраивается фундамент. Обязательным условием является гладкая поверхность внутренних стен дымоотвода. Следует заметить, что сооружение должно обладать устойчивостью к действию кислоты, которая образуется вследствие конденсации пара. В противном случае будет происходить быстрое разрушение кирпичной трубы для дымохода. Применяют в комплексе с керамическими или стальными вкладышами. Кирпичные дымоходы для газовых котлов отличаются сложным устройством, длительностью возведения и затратной стоимостью. По техническим показателям они во многом уступают появившимся современным дымоотводным системам;

конструкция из нержавеющей трубы — такой вариант дымохода обладает высокой стойкостью к действию химической среды и механическим повреждениям. Система выполняется в виде сэндвич-конструкции: когда во внешнюю трубу вставляется труба с меньшим диаметром. В свободное пространство между ними укладывается огнестойкий материал — базальтовая вата. Изготовителями предлагается широкий выбор моделей дымоходов;
коаксиальный дымоход — конструкция собрана по принципу «труба в трубе»: по одной трубе забирается воздух для горения, по другой — выводятся продукты сгорания. Такая система обладает высокими техническими характеристиками, способствующими повышению безопасности всего газового оборудования и увеличению его эффективности. А благодаря тому, что цикл горения происходит вне помещения, котел с коаксиальным дымоходом является экологичным оборудованием;
дымоход из керамических труб — представляет собой керамические блоки с теплоизоляцией, установленные в бетонном каркасе. Такая системы дымоотвода устойчива к колебаниям температуры, водонепроницаема, пожаробезопасна и имеет высокую механическую прочность. Основное требование при монтаже — качественная стыковка керамических модулей.

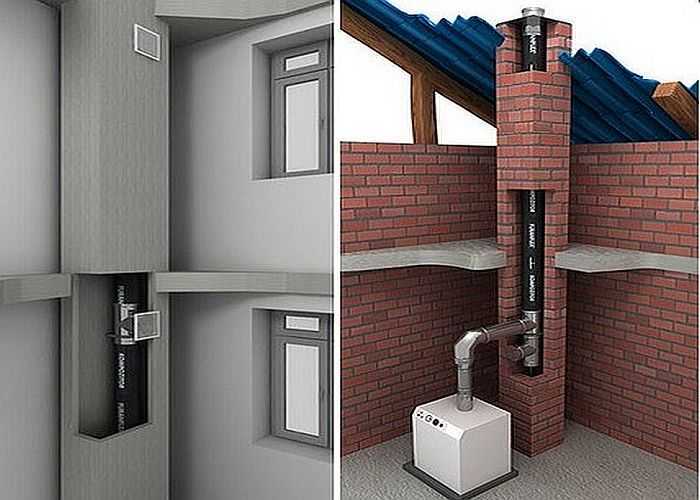

Дымоходы из кирпича используются в комплексе с керамическими или стальными вкладышами

Какую трубу для дымохода лучше использовать — каждый решает исходя из своей конкретной ситуации. Главное, выделить слабые и сильные стороны любого варианта. Независимо от того, какому типу дымохода вы отдадите предпочтение, его проектирование и монтаж должны соответствовать СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Изучив эти нормативы, можно узнать как правильно установить дымоход на газовый котел.

Самые распространённые ошибки при покупке и монтаже дымохода для газового котла

Отвод конденсата

При работе газовых котлов образуется большое количество конденсата. Удерживая в голове этот факт, вам удастся избежать значительного количества ошибок при проектировании, монтаже и приобретении дымохода. Отводить конденсат необходимо в дренаж котельной или специально предназначенную для этого емкость

Важно помнить, что в данном случае водный раствор имеет кислотный характер, и поэтому надо использовать нейтрализатор конденсата

Установка зонтика на устье

Устанавливать зонтики и ветрозащитные насадки на дымоходную систему для газового настенного оборудования запрещено. Объяснение данного запрета довольно простое: дымовые газы за кроткий промежуток времени остынут и замерзнут. Тем самым они перекроют сечение дымового канала, вследствие чего котел перестанет работать.

Подключение горизонтального коаксиального дымохода к вертикальному каналу

Для керамических дымоходных систем существуют удобные силиконовые адаптеры для вставки коаксиальных горизонтальных участков. Для стальных дымоходов есть аналогичные, но встречаются они не у всех производителей. Резиновые переходники являются более удобными и, к тому же, не требуют дополнительных операций по подрезке и подбору нужного окончания трубы – раструба или вставки.

Со стальным адаптером следует обратить внимание на тип окончания внутренней и внешней трубы, как у горизонтальной коаксиальной, так и у вертикальной части дымоходной системы, в которую будет подключаться первая

Выброс дымовых газов на фасад здания

Велик соблазн сэкономить и установить небольшой коаксиальный дымоход: стоит он несколько тысяч рублей, не надо продырявливать кровлю и думать о креплении к фасаду или небольшом фундаменте. Небольшое отверстие в стене – и готово. У соседа же также, значит, все хорошо.

Но такие рассуждения не погруженного в данную сферу человека зачастую приводят к плачевным последствиям. Котел – это все равно, что автомобиль, который стоит у вас во дворе с включенным двигателем и выбрасывает выхлопные газы через глушитель.

Дымовые газы, выходящие почти из стены дома, на уровне чуть выше головы (и хорошо, если этот уровень будет выше), во-первых, вредные по составу, во-вторых, горячие (порядка 50-150 ˚С) и, в-третьих, очень быстро конденсируются. Все это приводит к следующим неприятным последствиям:

задуванию дымовых газов в жилые помещения через окна и двери;
разрушению фасада;
остановке и выходу из строя котла;
обмерзанию коаксиального дымохода;
скоплению и образованию наледи под козырьком кровли в холодный период года.

Не меньшие проблемы касаются и эксплуатации котла. Дымоходная система при выбросе на фасад здания в лучшем случае представляет собой горизонтальный участок длиной в один метр, а чаще его длина и того меньше. Это приводит к снижению КПД котла, так как холодный воздух не успевает нагреться, а значит на его подогрев требуется время и дополнительное топливо. Также значительно возрастает вероятность обледенения топки и образования влаги снаружи на коаксиальной трубе, которая будет стекать с нее на котел и пол.

Газовое настенное оборудование, будь то обычный или конденсационный котел, является одним из самых экологически чистых, удобных и комфортных источников отопления

Но, каким бы он не был безопасным и удобным, всегда есть нюансы проектирования, на которые необходимо обращать пристальное внимание – от нормативной базы до материалов изготовления продукции

Технические нормы при монтаже дымохода

Сделать дымоход и подсоединить его к газовому или любому другому котлу вполне по силам даже при минимальных навыках. Необходимо только подумать о безопасности и надежности сооружения, поэтому перед началом монтажа следует учесть сразу несколько требований:

Самое главное – это герметичность всей системы. В случае с металлическими трубами соединение происходит по типу сэндвича: трубы накладываются внахлест, а щели заполняются специальным материалом.
Дымоход должен надежно фиксироваться к поверхности на всем его протяжении, особенно в тех случаях, когда предполагается монтаж наружной конструкции.

В домашних условиях к одному и тому же дымоходу допускается прикрепить не более 2 водонагревателей или котлов, которые могут находиться как на одном, так и на разных этажах.
Если к вытяжке требуется присоединить сразу два прибора, находящихся рядом друг с другом, то минимальное расстояние между входами на трубе должно составить 50 см.
Важно верно рассчитать все параметры сечения каналов: их площадь должна быть всегда больше, чем сечение патрубка, выходящего непосредственно от котла.

Вне зависимости от выбора материала и типа конструкции категорически запрещается:

использовать трубы из неплотных, пористых материалов (подобно шлакоблокам) – они крайне недолговечны;
прокладывать трубы через жилые помещения – это прямое нарушение норма пожарной безопасности;
выводить трубу в жилое или нежилое помещение.

Монтаж дымохода следует осуществлять с учетом рекомендаций, указанных в инструкции по использованию газового котла. Особенно внимательно нужно подойти к параметрам диаметров всех труб и входных отверстий, а также выбору материала.

Установка коаксиального устройства

Важно знать, что несоблюдение правил строительства и монтажа подобной конструкции может обнулить все достоинства данного приспособления. Инструкция по установке:

Инструкция по установке:

Необходимо приобрести и подготовить требуемые материалы: определенное количество коаксиальных труб, а также элементов для соединения, специальные накладки для стены, которые послужат в качестве уплотнительного материала, уличный наконечник.
Производится разметка, а также расчет пути дымовой трубы. Далее делается отверстие необходимого диаметра в стене. Во время процесса проектирования требуется удостовериться в отсутствии поблизости предметов и конструкций, которые легко поддаются воспламенению.
Оптимальным вариантом станет совместная установка котла и соответствующей ему коаксиальной трубы.
Выход дымового канала должен располагаться на 1,5 м выше топливника котла. При необходимости алюминиевое или пластиковое изделие можно удлинить.
Коаксиальная труба должна соединяться с топкой котлоагрегата с помощью специального хомута. Фиксация этого элемента производится с использованием нескольких болтов.
Далее выполняется сборка всей дымоходной конструкции в соответствии с составленным проектом.
Коаксиальные трубы фиксируются между собой с помощью специальных хомутов и болтов.
На последнем участке дымохода необходимо выполнить допустимый уклон для вывода сконденсировавшейся влаги.
Завершающим этапом в монтаже коаксиального дымохода является утепление всей конструкции.

2 Какие этапы должны присутствовать при монтаже коаксиального дымохода и что важно не забыть?

Чтобы установка коаксиального дымохода своими руками была правильной, важно не забыть ничего и точно следовать всем необходимым этапам, о которых вы сможете узнать из нашей статьи

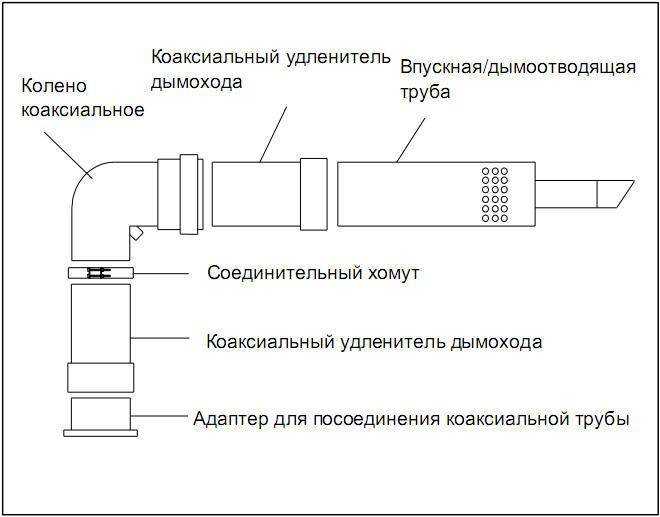

Схема соединения коаксиального дымохода

Для начала определите, горизонтально или вертикально вы будете устанавливать дымоход. Вертикальная установка коаксиального дымохода делается редко, так как такое устройство более габаритно.

К тому же, для установки такого типа дымохода необходимо пробивать отверстие в крыше, что не всегда легко сделать. Но все же иногда установка коаксиального дымохода baxi такого типа необходима.

Это бывает в тех случаях, когда из-за планировки помещения горизонтальная установка просто невозможна. Этому могут мешать выступы стены, батареи, двери либо окна.

Виды соединений коаксиального дымохода

Но если всех этих преград нет, то смело устанавливайте коаксиальный дымоход горизонтально, так как такое расположение в сочетании с вентилятором наиболее оптимальное.

Горизонтальную установку, в основном, предполагают и правила установки коаксиального дымохода в многоквартирном доме. Это обусловлено и тем, что в если квартира находится не на самом верхнем этаже, то вертикальная установка невозможна.

Правила монтажа коаксиального дымохода для газового котла предусматривают то, что все переходники, тройники и хомуты, колена должны быть подобраны в соответствии с диаметром коаксиальной трубы.

Схема прохода коаксиального дымохода через стену

Важно следить за тем, чтобы расстояние между двумя трубами такого дымохода всегда сохранялось на одинаковом уровне, в том числе и в местах использования переходников и других вспомогательных элементов монтажа. Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Также герметичность системы сможет дать гарантию того, что воздух с примесями продуктов горения не будет смешан со свежим, что не есть желательным явлением, так как может спровоцировать задымление комнаты.

Правила монтажа коаксиальных дымоходов предписывают размещать конструкцию в отдалении от газопроводов. Также установка коаксиального дымохода в многоквартирном доме совершается так, чтобы выход располагался не близко к окну, и не очень низко над котлом – это требования безопасности.

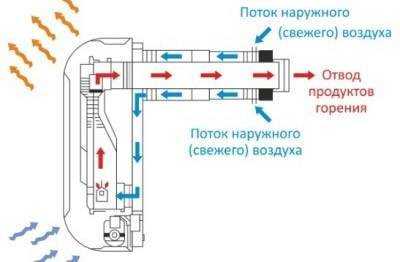

Потоки воздуха через коаксиальный дымоход

До окна должно быть не менее 600 мм, а от верхнего края котла – не менее, чем 1, 5 метра.

Установка коаксиального дымохода в деревянном доме имеет свои правила. Дерево чувствительно к влаге, поэтому стены такого дома надо уберечь от конденсата, который может возникнуть при охлаждении горячего выходящего воздуха.

Для этого монтаж коаксиального дымохода в деревянном доме производится с применением теплоизоляционных материалов, чтобы на поверхности трубы температура была ровная.

Там, где труба выходит на деревянные покрытия, можно использовать стальные листы для обивки, чтобы снизить вероятность самовозгорания.

Еще один из видов коаксиального дымохода

Правила установки коаксиального дымохода для газового котла хорошо знает специалист, который все сделает быстрее и качественнее, чем вы, если у вас , конечно, нет солидного опыта в данной сфере.

В некоторых новостройках при прокладке коммуникаций уже предусмотрено индивидуальное отопление.

Поэтому там проложена единая система коаксиальных дымоходов, что избавит вас от лишних хлопот и даст уверенность в том, что все требования к монтажу коаксиального дымохода газового котла соблюдены.

2.1 Правила прокладки коаксиального дымохода к котлу — видео

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Как проверить и отрегулировать тягу в дымоходе газового котла

Тяга — это снижения давления в месте, где происходит сжигания топлива. Снижение давления происходит за счёт удаления продуктов сгорания через дымовой канал. Если говорить в рамках этой статьи, то тяга заставляет свежий воздух поступать в камеру сгорания, где наблюдается пониженное давление, возникающее из-за того, что продукты сгорания газа выводятся наружу.

Наличие тяги свидетельствует о том, что дымоход спроектирован и установлен правильно, а оборудования работает исправно. Отсутствие тяги может являться прямым или косвенным подтверждением необходимости профилактических работ или ремонта оборудования и дымооводящей системы.

Скорость воздушного потока в дымоходе можно измерить специальным прибором — анемометром

Для проверки уровня тяги используются следующие способы:

визуальный осмотр — в помещении, где расположено отопительное оборудование, не должно наблюдаться задымления;
использование подручных средств, например, листа бумаги. Его подносят к смотровому отверстию. Если тяга есть, то лист будет отклоняться в сторону отверстия;
измерение специальным прибором — анемометром. Он используется для контроля скорости воздуха.

Для контроля тяги лучше использовать последний способ, так как только он покажет точное значение. При измерении естественной тяги скорость дымовых газов должна быть в диапазоне 6–10 м/с. Значение взято из СП 41–104–2000 «Проектирование автономных источников теплоснабжения».

Если это не помогло, то единственный выход — это замена дымохода с предварительным просчётом сечения дымовой трубы. При этом количество поворотных элементов желательно свести к минимуму или вообще их убрать.

Почему задувает котёл и как это устранить

Основная причина, по которой происходит задувание горелки в котле, — это эффект обратной тяги, возникающий из-за проблем с дымоходом.

Прежде чем приступать к каким-либо мероприятиям, следует проверить высоту дымовой трубы над уровнем конька и наличие установленного дефлектора, который позволяет снизить проникновение потоков ветра в дымовой канал. Если устройство трубы выполнено не по правилам, то после описанных ниже действий, потребуется нарастить трубу и поставить дефлектор.

Иногда для того чтобы увеличить тягу, нужно очистить дымоход от сажи

Для того чтобы решить проблему с задуванием котла, потребуется выполнить следующее:

В первую очередь необходимо проверить уровень тяги в трубе. Для лучше использовать анемометр. Если его найти не удалось, то при работающем котле нужно прислонить бумагу к выходному отверстию дымохода. Если лист притягивается к дымоходу, то проблем с тягой быть не должно.
Если удалось обнаружить, что задувание происходит из-за потери естественной тяги, то потребуется проверить места соединения дымовой трубы. Для этого используется тепловизор. Если труба пропускает воздух, то прибор покажет сильную разницу температур между основной трубой и стыком двух модулей.
Если дымоход собран правильно, то необходимо выполнить прочистку дымового канала при помощи троса с насадкой. Диаметр насадки подбирается под сечение трубы дымохода. Для уборки сажи, смол и других продуктов горения используется ревизионное отверстие внизу дымохода.
После выполнения этих простых действий потребуется снова проверить уровень тяги. Если естественная тяга не улучшилась, то необходимо провести работы по исправлению высоты дымовой трубы и установить дефлектор. При установке используется термостойкий герметик и обжимные хомуты.

В случаях, когда проведение описанных выше работ не дало результата, следует обратиться в газовую службу с целью проверки газового оборудования. Возможно, проблемы с задувание связаны со сверхчувствительной автоматикой.

Видео: как проверить тягу в газовом котле

Соблюдение нормативных предписаний — это гарантия, что в процессе эксплуатации дымохода не возникнет нештатных ситуаций. Особенно это касается вертикальных дымоходов, когда на исправление ошибок, допущенных при их монтаже, потребуется потратить немало времени.

Уникальность устройства

Конструкция подобного приспособления состоит из нескольких труб разного диаметра, которые вставляются одна в другую. Отсюда и походит название – «коаксиальный».

В середине этого устройства предусматриваются специальные перемычки, которые не дают возможности элементам соприкасаться друг с другом.

Коаксиальный дымоход устанавливается в комплекте с газовым котлом, оборудованным закрытой камерой сгорания.

У каждого из контуров такого канала существует своя задача:

один из них отвечает за отведение дымовых газов из топочной камеры котлоагрегата;
через второй осуществляется подача свежего воздуха, который важен для полноценного сгорания топлива.

Для котлов с закрытой топкой необходима установка дымоходов длиной не более двух метров

Это важно, поскольку при большем размере тяга будет плохой, следовательно, топливо сгорит не полностью. Это обусловлено образованием своеобразных завихрений, которые мешают выходу продуктов химической реакции окисления вещества и входу потоков воздуха извне

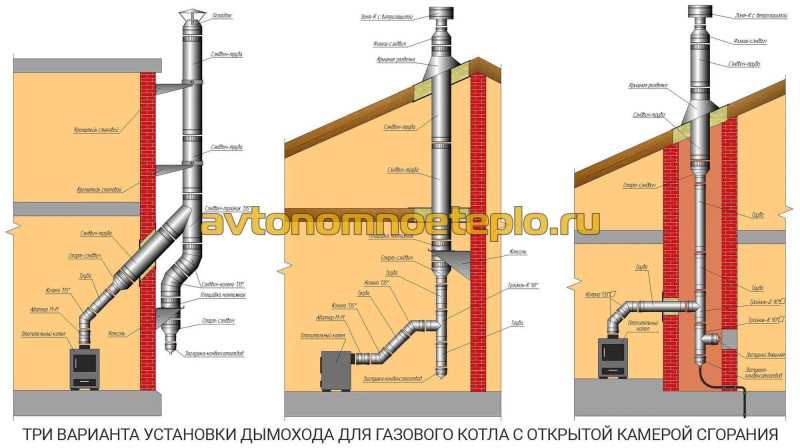

Для котлов с открытой камерой сгорания

Газовые котлы с атмосферной горелкой требуют дымовой трубы с хорошей тягой – продукты сгорания удаляются при движении воздуха в дымовой трубе. Поэтому они сделаны как можно проще, желательно с гладкими стенами.

Проведите горизонтально через стену, а затем вдоль наружной стены на необходимую высоту. Этот вариант также называется наружным дымоходом.

Трубу от котла проложить вверх, минуя все потолки и крышу, и провести ее над покрытием крыши. При необходимости трубу можно проложить в стороне от стены, сделав два изгиба под углом 45°. Для этой конструкции лучше не делать изгибы на 90°.

Какой вариант лучше? Легче сделать внешнюю дымоходную трубу – с розеткой через стену

Важно правильно проходить через стену (соблюдать противопожарный зазор, если стены являются горючими). Но этот вариант требует хорошей изоляции и качественного крепления к стенам. И даже в таких условиях, как правило, возникает много конденсата

По этой причине на выходе необходимо установить тройник и конденсатоотводчик

И даже в таких условиях, как правило, возникает много конденсата. По этой причине на выходе необходимо установить тройник и конденсатоотводчик.

Если дымовые трубы проходят через крышу, то есть как минимум две сложные точки – проход через потолок первого этажа и через крышу. В этих местах устанавливаются специальные сквозные устройства. Они обеспечивают достаточную степень пожарной безопасности.

Особенности сборки металлических труб

При использовании слоистых или одностенных металлических труб происходит “конденсация” во внешней дымовой трубе газового котла. То есть вставка верхней трубы в центр нижней. Это стало возможным благодаря рифленой кромке с одной стороны.

При установке дымохода внутри здания конструкция устанавливается “сквозь дым”

В этом случае более важно, чтобы газы не попадали в помещение. Поэтому трубы поворачиваются таким образом, что верхний элемент накладывается на уже установленный. Есть и третья возможность – собрать два петлевых контура по-разному: внешний – для дыма, внутренний – для конденсата

Для такой сборки обязательно использовать бутерброды, так как только они имеют два контура. Это лучший вариант, потому что защита полная, но сборка сложная

Есть и третья возможность – собрать два петлевых контура по-разному: внешний – для дыма, внутренний – для конденсата. Для такой сборки обязательно использовать бутерброды, так как только они имеют два контура. Это лучший вариант, потому что защита полная, но сборка сложная.

Дымовые трубы в шахте (коробе)

Для того чтобы связь не портила интерьер, ее часто “упаковывают” в шахту – специально построенную коробку. Внутри обычно находятся дымовая труба (или дымоходы, если работают несколько приборов), вентиляционные каналы, могут быть стояки для водоснабжения, отопления, канализации. В любом случае, дымовую трубу лучше закрыть теплоизоляцией. Если изоляция отапливаемого помещения не может быть применена на мансарде (особенно если она холодная), изоляция должна быть обязательной. Используется базальтовая вата с рабочей температурой не менее 300°C.

Проверка тяги в дымоходе после монтажа

Корректная и эффективная работа котла может протекать только при наличии хорошей тяги, которая создается профессионально выполненным газоходом.

Почти все современные модификации котлов оснащаются автоматической системой защиты, отключающей котел при низкой тяге в топке. Перед розжигом котла пользователь должен самостоятельно проверять наличие тяги, то можно выполнить следующими вариантами:

С применением анемометра — специальный измерительный прибор для измерения тяги в топке котла. Достаточный уровень тяги для безопасной работы котлоагрегата — от 2 до 30 Па.
С использованием спички или открытого пламени свечи. Ее подносят в окошко топочной камеры, пламя от свечи должно втягиваться в топку.
Кроме того в процессе обслуживания котла потребуется проводить проверку работоспособности датчика тяги. Для этого помещают рядом с датчиком небольшое зеркало. При нормально работающем устройстве поверхность зеркала не должна запотевать при включенном котле или колонке.
