Установка газового котла с двумя контурами

Обвязка открытой самотечной системы в частном доме

Она состоит из единственного прибора – открытого расширительного бака, функции которого сводятся к следующему:

1. Компенсация избытка нагревшейся воды.
2. Предохранение от скачков давления в системе.
3. Отведение воздуха и пара в случае закипания теплоносителя.

При подборе объема бака используются уже знакомые 10% от общего объема воды в системе, с небольшим запасом. Наиболее оптимальной точкой монтажа бачка выступает верхушка отопительного контура. Сразу за емкостью устанавливается разгонный коллектор: так называют вертикальную область разлива после котла. Чтобы воздушные скопления могли без проблем выходить в атмосферу, а вода текла самотеком, участку системы между баком и теплообменником сообщается небольшой уклон. Для удобства восполнения постоянно испаряющегося теплоносителя бак нередко оснащается подачей холодной воды.

Нормы и требования

Далее вы узнаете о рекомендациях и правилах, прописанных в некоторых специальных документах, например, СНиП 42-01-2002 «Газораспределительные системы», а также СниП II-35-76 «Котельные установки», Правила проектирования автономных систем теплоснабжения СП-41-104-2000.

Здесь находится докладная информация о том, что разрешается и что запрещено делать во время инсталляции газовых систем. Главными условиями по монтажу котлов являются:

• Размеры помещения предназначенного для монтажа должны превышать 4 м2, а высота потолков более 2,5 м;
• Ширина дверей более 80 см;
• Требуется наличие окна, с параметрами 0,15 м2 на каждые 5 м2 помещения;
• Также должна быть хорошая вентиляционная система для непрерывного обеспечения горючести. Требуется разъем величиной с расчетом 8 см2 на 1 кВт мощности системы;
• Радиус дымопровода выбирают в соотношении к мощности установки. В основном для обогрева зданий пользуются газовыми котлами с мощностью 30-40 кВт, с дымоходами 13 см и 17 см в диаметре;
• Верх дымохода необходимо установить так, чтобы он возвышался над коньком на 0,5 м. Выводящий край коаксиального дымохода, нужно размещать с выступом от воздухозаборного более чем на 0,2 м;
• Магистраль газопровода требуется только с труб, сделанных из метала. Другие трубы можно брать для соединения магистрали и самого котла;
• Также на котел требуется поставить специальное устройство, которое обеспечит температурную и токовую безопасность;
• В помещении, которое предназначено для монтажа, устанавливается газоанализатор;
• Категорически запрещается монтаж котлов в подвальных помещениях, исключение становят только частные постройки. В многоэтажках монтаж выполняется только на кухне, а также в помещениях, оборудованных под котельную;
• На всех котлах требуется установить газовые счетчики;
• К комнате с котлом требуется подвести трубу с водой;
• Перед проведением монтажных работ, в комнате обязательно выравнивается и штукатурятся все поверхности;
• Запрещается устанавливать газовые котлы на легковоспламеняющиеся поверхности, а также в зданиях общежитий, на балконах и там, где отсутствуют оконные рамы;
• Устанавливать котел требуется более чем на 15 см от стены и 20 см от потолка, с обязательным наличием панели теплоизоляции. Котел должен находиться на высоте более 90 см от пола.

Необходимые согласования для разрешения на установку

Следуя таким несложным требованиям можно без труда получить необходимые разрешения на монтаж газового котла. Хотя, желательно поподробнее изучить СНиП, поскольку это общие требования, и они могут меняться в зависимости от определенных случаев.

1. Конечно же, кроме следования СНиПам, часто возникают и другие заботы, связанные с монтажом котлов двухконтурного типа. Часто приходится тратить много времени на различные разрешения по установке. Чтобы получить их, требуется:
2. Для присоединения дома к общему газоснабжению, требуется получить техусловия на присоединение. С этой целью требуется составить заявление, в котором требуется отметить предположительное количество используемого газа. Обработка заявления займет до двух недель, и в результате вы получите необходимые техусловия по установке.
3. Следующим этапом становится создание проекта по снабжению помещения газом. Он включает в себя схему монтажа котла, проведение газового провода и точки соединения. В зданиях частного типа, также требуется план размещения газовых коммуникаций на территории. Этой работой занимаются специалисты с инженерным образованием с лицензия на создание проектов такого типа. Связаться с организациями, занимающимися проектированием, можно без проблем через городское управление газоснабжения.
4. Уже разработанный проект отправляют в управление Горгаза. На длительность утверждения проекта влияет сложность, и на это может уйти около трех месяцев. Также, кроме самого проекта, требуется наличие и других данных:

• Технический паспорт котла;
• Инструкция пользователя;
• Документ, подтверждающий соответствие всем требованиям;
• Заключение эксперта на соответствие газового котла нужным требованиям.

Перечисленные документы вам должны предоставить во время приобретения котла.

Бывает, что проект не принимают. Если это случилось, то вам предоставят соответственные документы, в которых будут указаны причины отклонения и перечень требуемых исправлений в проекте. Выполнив все указания, можно снова подавать заявление.

Важные нюансы

Монтаж нужно начинать с установки отсекающего вентиля и фильтра на водопровод. Это поможет проходить через агрегат только очищенной жидкость, что в свою очередь значительно продлит эксплуатационный срок.

Вентиль необходим для ситуации, когда нужно закрыть подачу воды для замены фильтра, очистки системы или ремонта.

После этого подсоединяются патрубки системы обогрева и горячей воды. Здесь тоже нет ничего сложного. Сначала подключаются отсекающие краны, а затем происходит соединение с котлом.

Домашний настенный котел обязательно оснащен насосом, который обеспечивает равномерный прогрев всех радиаторов в помещении. Это устройство нуждается в особенной обвязке. Настенные модели энергозависимы, а потому любое отключение тока моментально снижает эффективность работы. Напольные модели способны работать без подобных насосов, так как для них предусмотрены специальные элементы для создания естественного давления.

Важное правило – последней подсоединяется газовая труба. Для котла желательно найти такое расположение, чтобы он находился ближе именно к источнику топлива. Дело в том, что хоть и можно подсоединять газ с помощью специального шланга, тем не менее он не может быть слишком длинным

Желательно к месту монтажа установки подвести трубу. Это, наверное, единственное, что лучше доверить специалистам

Дело в том, что хоть и можно подсоединять газ с помощью специального шланга, тем не менее он не может быть слишком длинным. Желательно к месту монтажа установки подвести трубу. Это, наверное, единственное, что лучше доверить специалистам.

Первое, что нужно установить на подводе газа – кран. Кроме того, здесь тоже нужно подумать про фильтр. Самым эффективным считается сетчатый.

Также важно заранее вспомнить про дымоход. Если речь идет о собственном доме, конечно же идеальным вариантом будет коаксиальная модель. Для этого в ближайшей стене проделывается отверстие под дымоотвод

Такая система выводится горизонтально

Для этого в ближайшей стене проделывается отверстие под дымоотвод. Такая система выводится горизонтально.

Для напольного агрегата лучше использовать обычную установку, которая проводится за пределы крыши. Дело в том, что подобные агрегаты обладают огромной мощностью и соответствующим количеством продуктов горения, справиться с которыми сможет только вертикальный дымоотвод. Желательно, он не должен иметь минимальное количество поворотов. При этом необходимо сделать так, чтобы он выступал минимум на полметра от высочайшей точки крыши.

на первый взгляд является сложной инженерной системой. При этом подключить его могут не только специалисты высочайшего класса. Это по силам и обычным обывателям. Главное соблюдать некоторые основные правила.

Размещение теплогенератора – требования к помещению

Отопительное газоиспользующее оборудование гораздо проще установить, чем оформить разрешительные документы и ввести в эксплуатацию. Предлагаем рассмотреть именно первый вопрос – самостоятельный монтаж настенного газового котла в квартире либо частном доме. Алгоритм действий для получения техусловий и разработки проекта мы приводили в инструкции по установке двухконтурного теплогенератора.

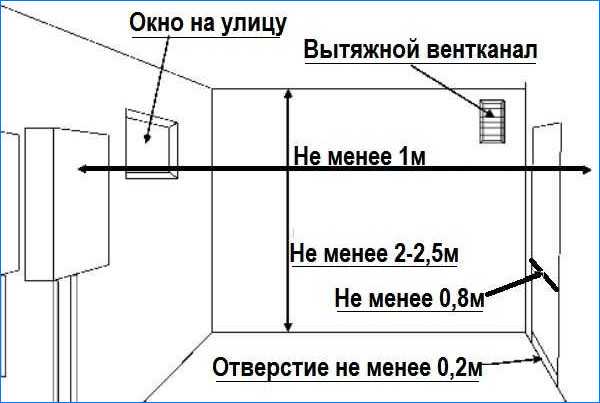

Требования норм к помещению для расположения газового отопительного агрегата звучат следующим образом:

1. Отопитель нельзя ставить в жилых комнатах и ванной. Навесной котел разрешается размещать в коридоре, на кухне и других нежилых помещениях на любом этаже, наружной пристройке или отдельной котельной.
2. Если настенный теплогенератор работает на сжиженной пропан-бутановой смеси от баллонов либо газгольдера, его нельзя устанавливать в подвале частного дома.
3. Минимально допустимая высота потолков – 2 м, объем – 7.5 м³. Если в комнате присутствует водонагреватель на природном газе, то требования ужесточаются: высота перекрытий должна достигать 2.5 м, объем – 13.5 м. куб.
4. В помещении должны быть окна, выходящие на улицу. Минимальные размеры остекленной части рассчитываются так: объем комнаты умножаем на 0.03, получаем площадь светопрозрачной конструкции в м².
5. При устройстве топочной обязательно предусматривается приточно-вытяжная вентиляция. В течение 1 часа воздух помещения должен обновляться трижды (3-кратный воздухообмен). К объему притока добавляем воздух, расходуемый горелкой на сжигание топлива. На кухне делается форточка для проветривания.
6. Минимальное расстояние от лицевой панели подвесного котла до стены или других предметов – 1250 мм (ширина прохода).

Вышеперечисленные правила одинаково относятся ко всем типам отопительных агрегатов – настенным и напольным, с открытой и закрытой камерой сгорания. Место установки котла обязательно согласовывается с инженером, который занимается разработкой вашего проекта. Проектировщик подскажет, где лучше повесить котел, учитывая расположение газопроводной трубы.

Подробнее о требованиях к газовой котельной расскажет наш эксперт на видео:

Watch this video on YouTube

Разновидности отопительных систем

Схема открытой системы отопления с расширительным бачком

Для правильного подключения агрегата необходимо изучить основные разновидности систем отопления.

Открытый тип

Такие системы имеют довольно простую схему. Состоят из расширительного бачка, труб, котла и радиатора. Основой является расширительный бак, который хранит излишки воды при ее нагревании.

В системе не применяют насос. Бак не полностью герметичен, что приводит к испарению воды и необходимости восполнения ее уровня. Жидкость в трубах медленно циркулирует, поэтому во время эксплуатации трубы должны разогреваться постепенно.

Если система не работает в зимний период, вода сливается, чтобы трубы не замерзали. Котел устанавливают в низких местах дома, а расширительный бак на высоких отметках. Для монтажа требуется мало деталей и крепежных элементов.

Закрытый тип

Закрытая система с группой безопасности, при которой исключено испарение воды

Системы отопления закрытого типа герметичны, поэтому испарение воды исключается, циркуляция осуществляется с использованием насоса. Схема включает трубы, радиаторы, котел, расширительный бак и насос.

Принцип действия основывается на открытии клапана расширительного бака с повышением температуры и устранении излишков теплоносителя. После того как градус нагрева понижается, насос закачивает лишнюю жидкость обратно в трубы.

Система поддерживает давление в строго установленных пределах.

Выбор подходящего агрегата

В основном при выборе котла газового ориентируется на мощность установки. Перебарщивать нельзя, так как при работе образуется капельный конденсат, который может выпасть в теплообменнике или в дымоходе в виде кислотного дождя и повредить всю систему.

Если мощность газового котла выбрана правильно, то температура в его камере сгорания не превышает 85-90°С. Для ориентировки в этом вопросе обратитесь к специалистам, но можете и применить следующие данные (приблизительные).

Значения мощности установки при минимальной/максимальной температурах наружного воздуха ( -25/-42°С), равны:

Схема подключения отдельного расширительного бака и насоса для напольного котла.

• однокомнатная квартира в средней части дома — 9/15 кВт;
• угловое помещение 54-60 м² в блочном доме — 20/30 кВт;
• частный дом общей площадью до 110 м² — 25/40 кВт.

Мощность указана в инструкции газового котла в виде дроби, например 12/18, где первая цифра означает отопительную мощность при средних, нормальных условиях, а вторая — максимум для скорого нагрева воды в бойлере. Он выбирается в зависимости от нужного количества потребляемой в доме горячей воды, и при монтаже полной системы емкость бойлера должна быть не менее 150 л. Если вы не используете горячую воду в больших количествах, то можно применить бойлер с емкостью бака 50-100 л.

Процесс монтажа двухконтурного газового котла

Выбрав помещение для инсталляции двухконтурного котла, соединив его с системами обогрева и снабжения теплой водой, начинаем установку котла.

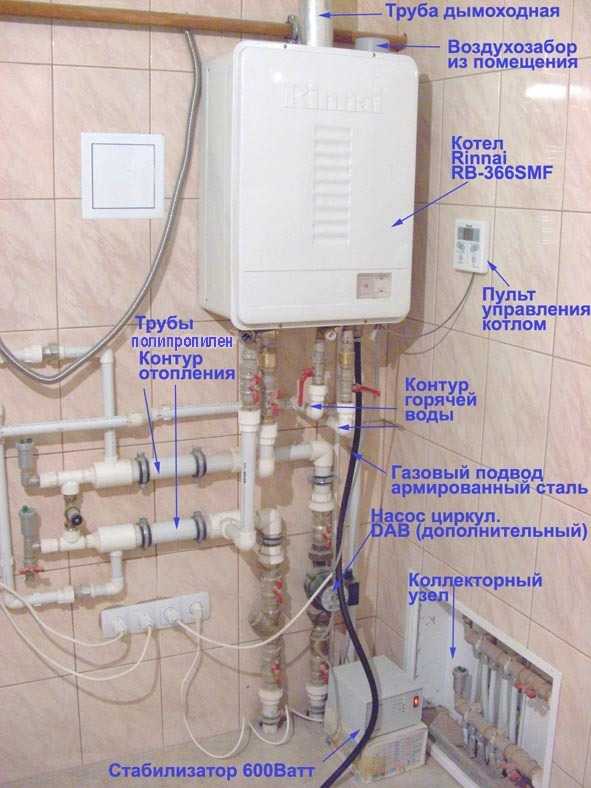

На фото: монтаж газового котла в загородном доме.

Необходимый инструмент и материал для установки

Для правильного пользования котлом нужны следующие материалы:

• Шаровые краны;
• Специальные фильтры, с грубой системой очистки;
• Магнитный, сетчатый и, конечно же, газовый фильтры;
• Сгоны;
• Манометр;
• Регулятор температуры;
• Коаксиальный дымопровод;
• Предохранитель на 3 бар.

Установить котел можно где угодно, при условии, что это разрешено правилами. Монтажными работами можно заняться самому, но подключать оборудование должны только специально обученные люди, имеющие требуемую лицензию, на провождение таких работ. Если вы решите сделать все без вмешательства специалистов то, скорее всего, заплатите штраф.

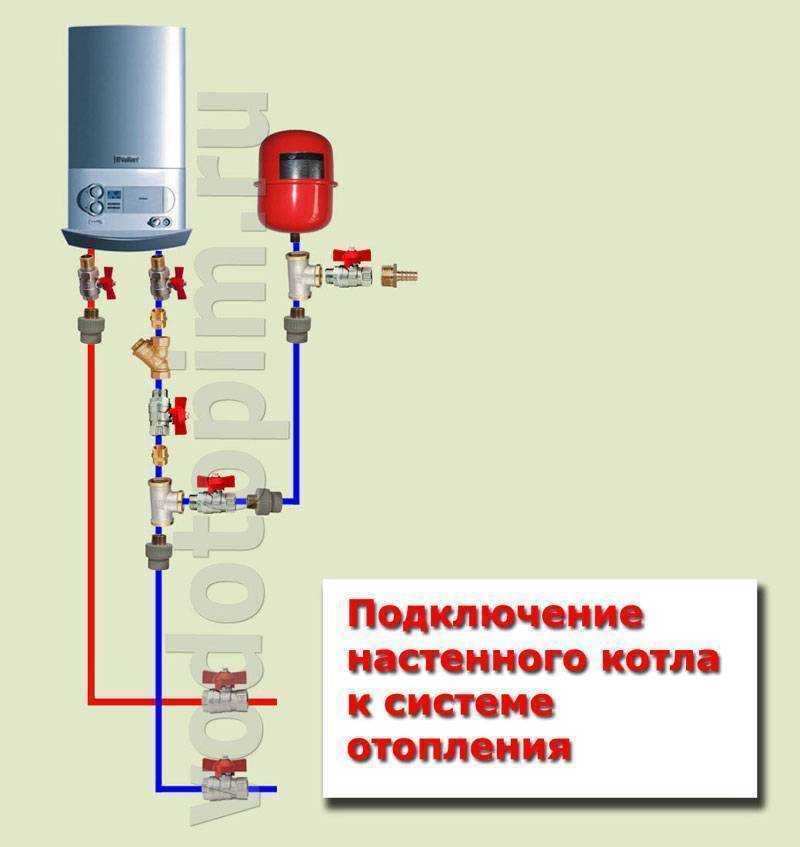

Технология установки газового котла

Прежде чем подключать котел, готовим место, где он будет установлен. Для начала подводим необходимые трубы и сделать проемы для дымохода, а также позаботиться о наличии огнестойких материалов. После окончания подготовительных работ, можно заняться непосредственно установкой газового котла:

1. Необходимо промыть трубы, чтобы очистить от различных грязевых элементов, которые могли появиться там в процессе производства. Далее надеваем на трубы заглушки.
2. Газовый котел закрепляется с помощью планок, продающихся вместе с самим котлом. Устанавливать настенный котел нужно на высоте не менее чем 90 см. Специальные планки крепятся при помощи саморезов, но лучше для этого воспользоваться анкерами. Планки обязательно крепятся на одинаковом уровне, поскольку это напрямую влияет на правильную установку котла. Даже из-за небольшого уклона котел может очень сломаться.
3. Во время монтажных работ, обязательно нужно проверять правильность установки котла на требуемом уровне, и если требуется, поправлять его.

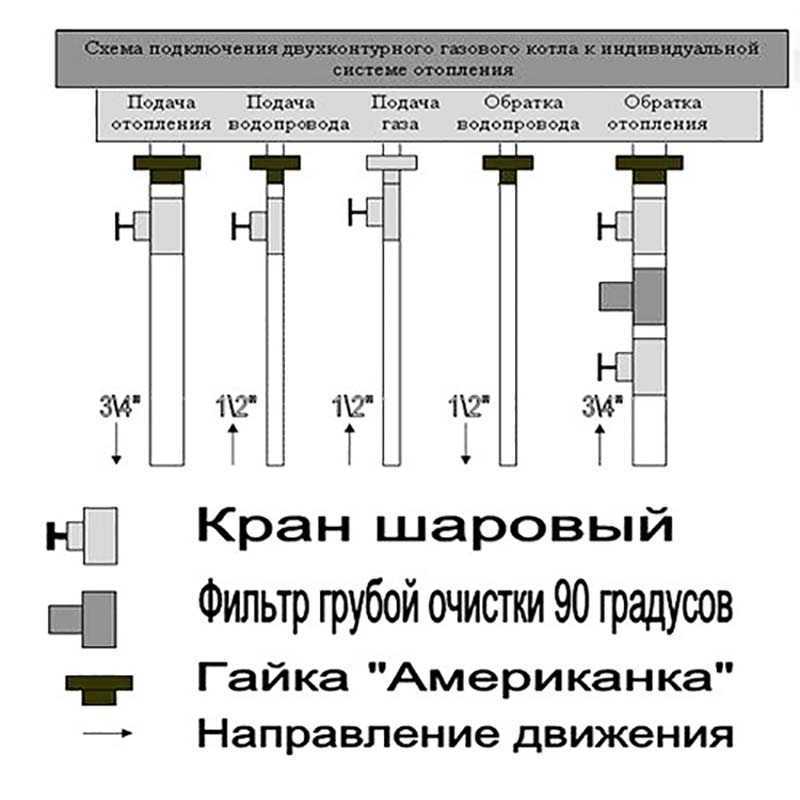

4. На трубы устанавливаются краны и фильтры, таким образом можно перекрывать доступ воды при необходимости.
5. Краны требуется установить на входе и выходе. Это значительно упростит ремонтные работы и обслуживание системы.
6. После этого требуется заняться монтированием сгонов, которые соединяют котел и трубы. Трубу, ведущую газ к котлу трогать запрещается, поскольку работы связанные с ней обязательно должен делать профессионал из газовой службы, у которого есть лицензия на проведение работ такого типа.
7. Следующим шагом становится непосредственное подсоединение котла к системе обогрева, при этом если она старая, то ее нужно прочистить для удаления лишней грязи.
8. Далее, сгон соединяем с трубой, отвечающей за отопление. Если требуется, то между ними можно поставить насос для циркуляции.
9. Процесс соединения с отоплением заканчиваем присоединением выходящей трубы с котла к системе обогрева. Проверяем, правильное ли движение воды указывают фитинги.
10. Занимаемся подключением ГВС. Здесь выполняем практически все тоже, что и при подсоединении системы обогрева. Но теперь устанавливается магнитный фильтр.
11. Подводим дымопровод к газовому котлу. Теперь трубу от дымохода проводим в заранее приготовленный разъем, после чего через колено присоединяем к штуцеру котла.

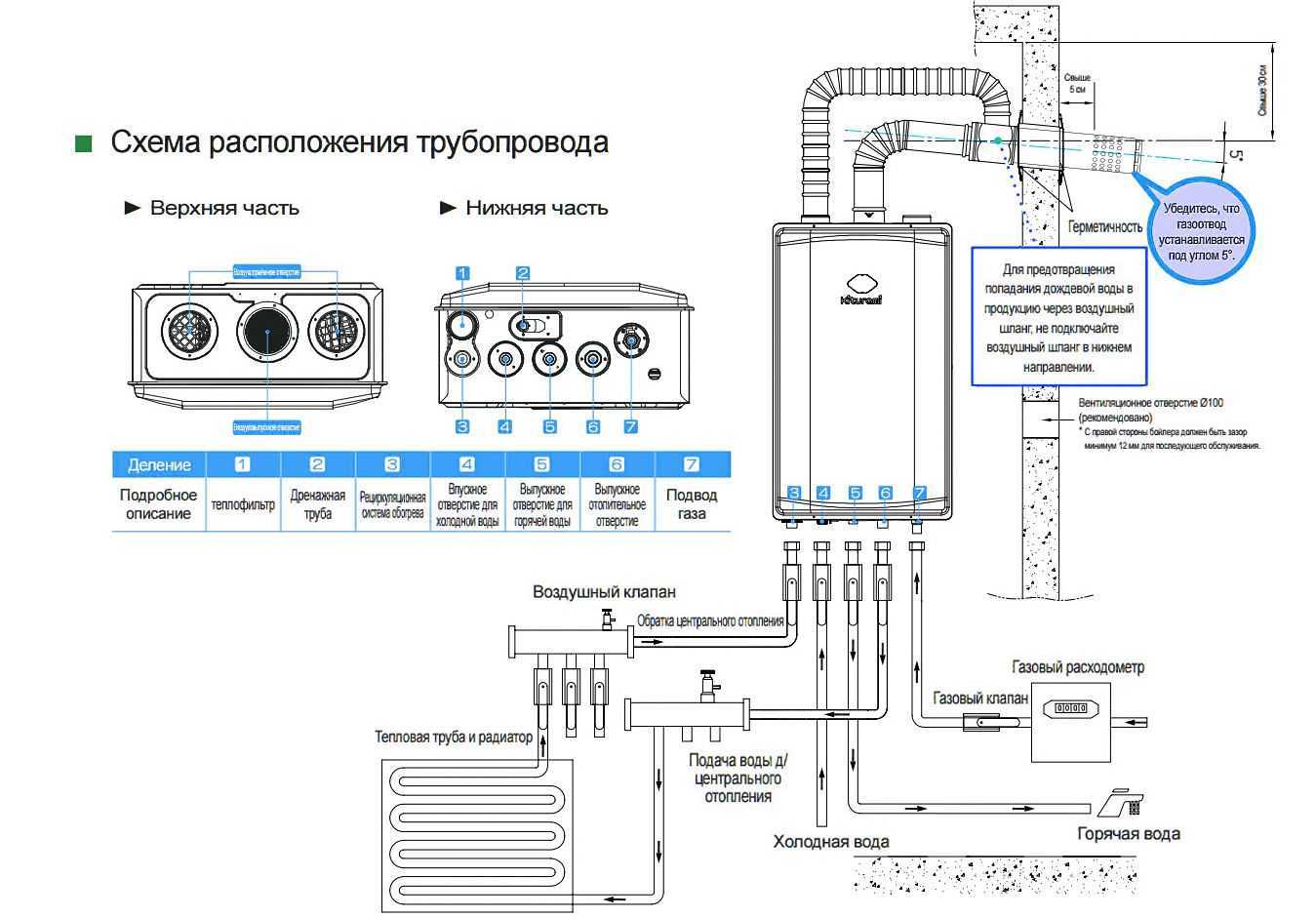

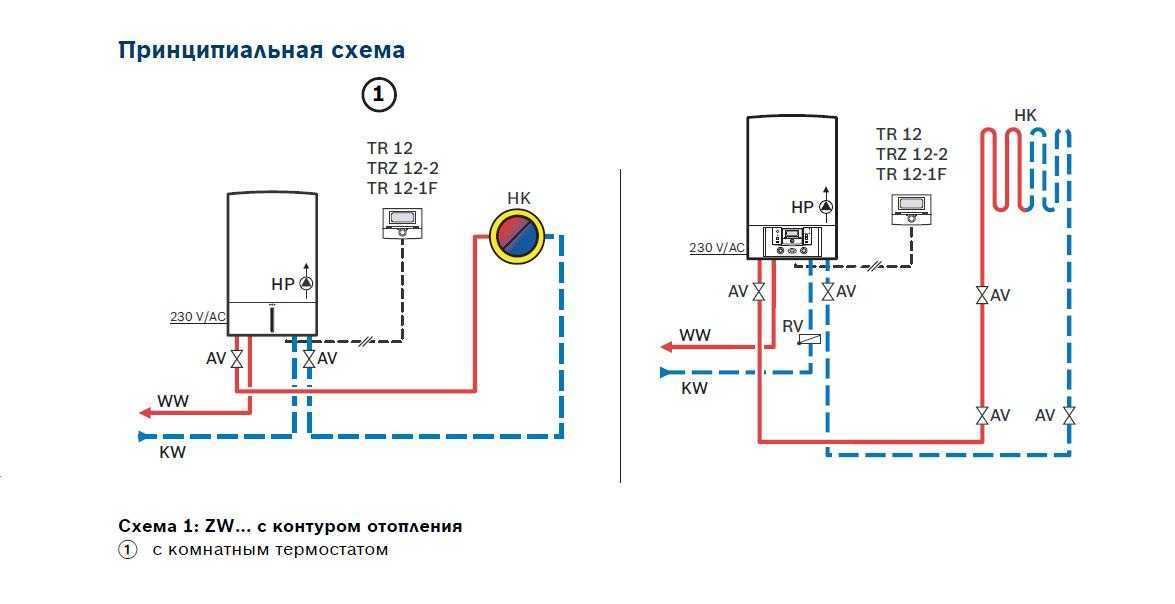

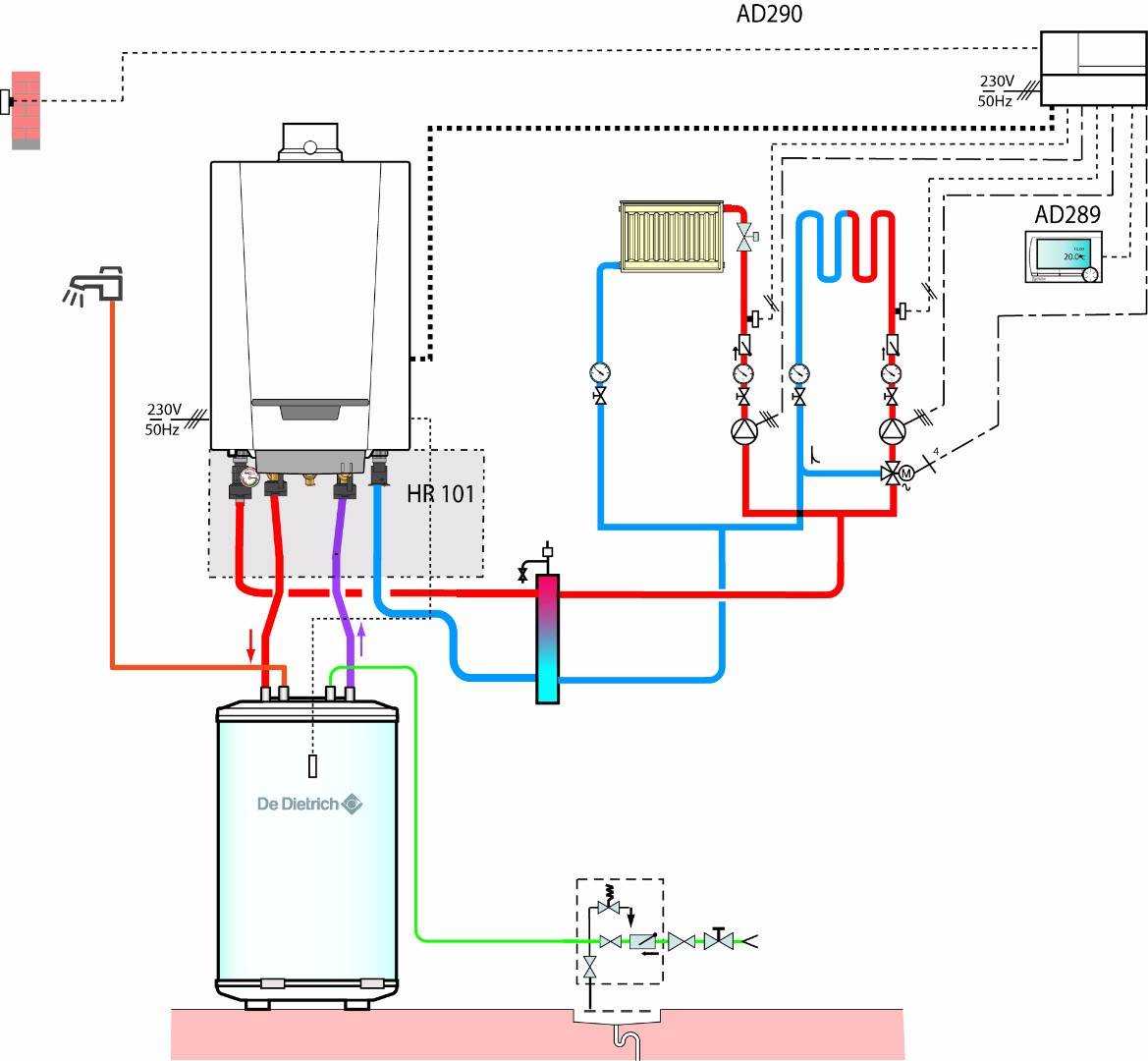

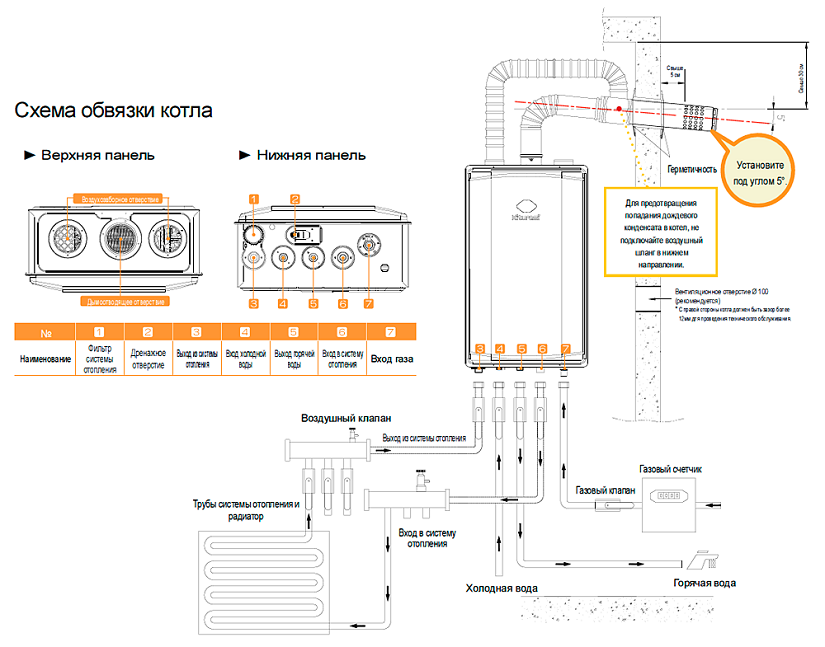

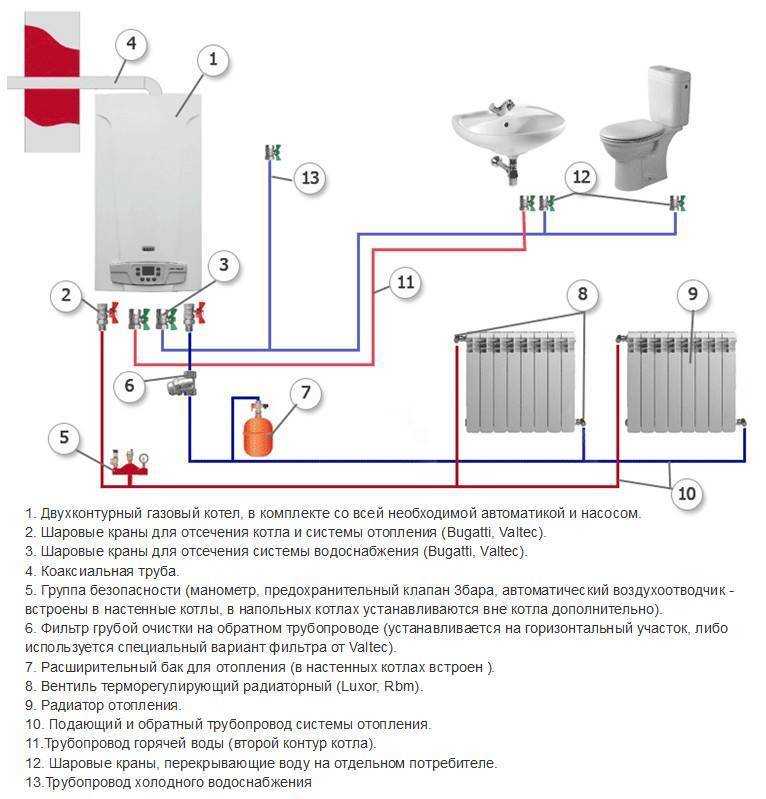

Схема подключения агрегата

Схема подключения агрегата будет зависеть от нескольких факторов, первым и важнейшим, конечно же, является тип системы отопления. Всего их существует три разновидности:

1. Те, в которых применяется естественная циркуляция. Движение теплоты обеспечивает разность водяных давлений, возникающая в магистрали из-за расширения теплоносителей вследствие повышения температуры. Монтаж такой магистрали дешевле, однако регулировать температуру с помощью радиатора вы не сможете, соответственно, на более качественной автоматике применяется второй тип.
2. Принудительная циркуляция осуществляется за счёт специальных насосов, поэтому можно свободно регулировать количество тепла. Соответственно, метод наиболее эффективный из представленных на рынке, но и схема подключения намного сложнее, а монтаж дороже. К тому же система полностью зависит от электроэнергии, при отключении которой агрегат попросту перестаёт выполнять свои функции.
3. Гибридная циркуляция. Сейчас на рынке практически не найти устройств с таким типом отопления, однако такой девайс совмещает достоинства обоих приведённых выше. В случае отключения электропитания котёл свободно переходит в режим естественной перегонки воды по трубам.

Соответственно, и схема подключения имеется в зависимости от выбранного пользователем типа отопления.

Особенности монтажа напольного котла

При монтаже напольного котла сложно допустить какие-либо ошибки, так как с технической стороны сделать это достаточно просто.

В отличие от настенного котла, напольный двухконтурный котел разрешается устанавливать только в отдельном помещении (котельной). Обусловлено это тем, что само оборудование занимает достаточно много места.

Последовательность действий при подключении:

• присоединить котел к дымоходу;
• подключить к водопроводу;
• присоединить к сети отопления;
• подвести котел к газопроводу.

Схема установки напольного газового котла

Дополнительно необходимо сделать небольшой порожек выше пола в месте установки котла и провести дымоход. Пол должен быть ровным, а на месте установки оборудования покрыт листом железа.

Двухконтурный газовый котел: принцип работы

Как было отмечено выше, устройство может работать в нескольких режимах. Если одноконтурный котел предназначен только для отопления помещения, то 2-х контурный может еще и греть воду, но об этом уже было сказано. Если нужно греть помещение, то принцип работы заключается в следующем: носитель, в нашем случае это вода, поступает в теплообменник, который нагревает ее до определенной температуры. Сегодня диапазон колеблется в районе 35-85 градусов по Цельсию. Термостат запускает режим отопления автоматически. Делается это тогда, когда температура в системе падает ниже нормы. В результате начинает работу циркуляционный насос и подает воду от теплообменника (предварительно нагретую) в систему. Учитывается и давление в системе, которое не должно падать ниже 0,5-0,7 Бар. При необходимости микропроцессор посылает сигнал на горелку, которая греет носитель до нужной температуры.

Особенности подключения котла

Прежде чем начинать монтаж котла, стоит рассмотреть все его особенности работы, чтобы вы могли решить, стоит ли игра свеч. Имеются некоторые нюансы, а также необходимо совершить правильно обвязку, но об этом ниже. Среди того, что вам стоит учитывать:

• Чтобы установить газовое оборудование, вам придётся провести хорошую вентиляцию в помещение, где планируете это делать. Иначе продукты сгорания быстро засорят дымоход, что может закончиться не лучшим образом.
• Настенные модели необходимо прослаивать огнестойкими материалами, ведь котёл также нагревается, и может запросто пропалить обычную деревянную стенку.
• Пространство вокруг отопления, как уже указывалось выше, следует освободить, дабы облегчить его обслуживание и повысить безопасность установки в целом.
• В котельную стоит поставить счётчики загазованности, они помогут вам отслеживать работу вентиляции и, в случае чего, быстро отключить автономное отопление.

Как правильно установить приточно-вытяжную вентиляцию

Есть несколько объективных причин, по которым вентиляция в котельном помещении необходима:

• подача в котел достаточного количества кислорода для поддержания процесса горения;
• вывод за пределы помещения угарных газов, случайным образом попавших в помещение из топки;
• компенсация использованного в процессе горения количества воздуха.

1. Отверстия для притока и оттока воздуха должны быть расположены в разных сторонах котельной. Приточное отверстие делают в нижней части стены как можно ближе к теплогенератору, а вытяжное – под потолком.
2. Если котел оборудован дымососом или нагнетающим вентилятором, вытяжку рядом с ним располагать не стоит (прочитайте: «Как выбрать дымосос для твердотопливного котла – виды, различия»). В противном случае произойдет переворот тяги, и вытяжное отверстие станет приточным.
3. Если дверь из жилого дома выходит в топочную, то в полотне желательно встроить решетку приточного отверстия. Поступающий в котел теплый воздух улучшит процесс сгорания топлива.
4. Размер вытяжного отверстия должен быть меньше приточного, поскольку большая часть поступающего воздуха вступает в термохимическую реакцию и выходит наружу по дымоходу в виде CO2.

Рассчитать необходимый размер вытяжки можно, если мощность котла умножить на 8 – получим площадь отверстия в см2.

Советы и рекомендации

Телефон газовой службы — 104

Подключением газопровода должны заниматься только специалисты газовых служб и организаций, которые имеют необходимые допуски, разрешения, лицензии и высокую квалификацию.

Не пытайтесь на этом сэкономить, так как от результата будет зависеть ваша собственная безопасность и здоровье ваших близких.

Проследите, чтобы подключение газа к котлу осуществлялось жестким соединением металлической трубы через американку или сгон, так как не все газовые службы это делают, хотя и обязаны.

В данном случае работники газовой службы должны использовать паранитовую прокладку. Заменять прокладку фум-лентой или паклей недопустимо!

Не все знают, что на монтаже настенного газового котла можно немного сэкономить.

Если в доме установлен счетчик холодной воды, то под котлом на подачу холодной воды фильтр устанавливать не нужно. Данная необходимость отпадает вследствие того, что фильтр подобного типа уже установлен под водомером. Таким образом, на трубе подачи холодной воды второй шаровый кран устанавливать не нужно.

Также не обязательно устанавливать кран на выходе из котла горячей воды.

В случае, если оборудование выйдет из строя, достаточно будет просто перекрыть кран подачи холодной воды.

Единственная неприятность, которая может поджидать при демонтаже отопительного оборудования, заключается в том, что из штуцера, к которому подсоединена труба горячей воды, может вытечь небольшое количество воды, оставшейся в теплообменнике.

Считаем расход газа на отопление дома по площади помещения, техническим параметрам котла и тарифам на топливо.

К наиболее распространённым причинам затухания газового котла относятся сбои в работе системы, проблемы с газовой горелкой и дымоходом. Тут представлены способы устранения этих неполадок.
