Траншея

Нанесение разметки на участок

Правильная разметка – основа качества работ по прокладыванию траншей. Варианты:

• с помощью измерительных приборов: теодолит, лазерные нивелир и уровень.
• ручной способ с применением шнура, рулетки, колышков и гидроуровня.

Разметка формирует геометрически правильную форму здания, переносит план дома на участок, определяет положение относительно границ территории.

Как сделать разметку самостоятельно:

1. Определите базовую линию. Это положение одной из стен домов относительно других объектов (забора, построек, границ участка).

   Проводится на расстоянии не менее 3 метров под прямым углом от ориентира с помощью металлической рулетки. Вбивают 2 колышка, между ними натягивается шнур. Длина соответствует габаритам стены.

2. Постройте прямые углы по контуру будущего строения. Используйте готовые небольшие прямые уголки из деревянных досок или правило Пифагора. Отмерьте длину перпендикулярной стены и поставьте колышек, протяните шнур.

   Проверка угла: на получившихся линиях из шнура отделите с одной стороны 3 м, с другой 4 м. Вбейте контрольные колышки, к одному из них привяжите шнур длиной 5 м. Другой конец протяните по диагонали ко второму колышку, длина шнура должна совпасть. Если получился прямоугольный треугольник со сторонами 3 и 4 м, диагональю 5 м, значит все верно. Если нет, надо корректировать угол, пока не совпадет. Остальные углы строить по той же схеме, обязательно проверять.

3. Для ленточного фундамента установите «скамеечки»: два колышка, соединенные между собой шнуром на ширину траншеи. Контур получится объемный, из двух линий по границе.
4. Границы несущих стен очерчиваются также, ориентируйтесь на план дома при нанесении разметки.

Изготовление траншеи под основу

Выполнение углубления под основу способно оказать негативное влияние на несущую силу почвы как на участке под застройку, так и на соседских участках. Это следует учесть, дабы не разрушить хорошие отношения с соседями.

Также стоит позаботиться о дренаже для отвода воды. Чаще всего проводящие влагу канавы устраивают на расстоянии 1,5 м от границы траншеи.

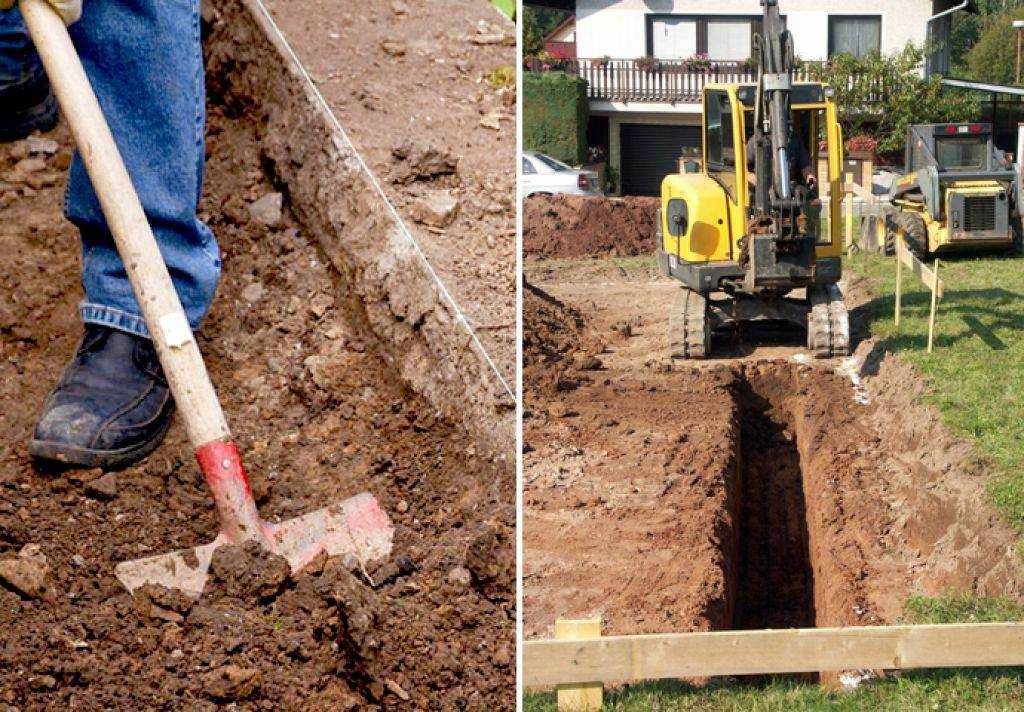

Как копать траншею под фундамент? Для начала со строительной площадки снимается верхний плодородный слой грунта (толщина пласта – 25-30 см). Выработанная земля перемещается на место, где будут высаживаться растения.

Строго по разметке производится копка. Вынутая почва увеличивается в объеме, поэтому ее придется вывозить. Естественно, часть грунта понадобится для засыпки базиса и низких мест территории. Оставшуюся землю следует утилизировать.

При копании вручную пласты почвы со дна траншеи снимаются с особой аккуратностью, так как повреждение плотности слежавшихся слоев грунта чревато снижением их устойчивости.

В стабильных неосыпающихся почвах траншею разрешено рыть строго по размерам основания, так как грунт послужит опалубкой во время укладки бетонного раствора. В таком случае стены углубления выравниваются, и на них настилается гидроизоляция (полиэтилен, геотекстиль или рубероид), защищающая конструкцию от почвенных вод.

В слабых почвах, склонных к осыпанию, стены траншеи выполняются под наклоном или укрепляются деревянной или фанерной опалубкой.

Глубина траншеи под ленточный фундамент варьируется в зависимости от вида грунта. Если на участке преобладает:

• Песчаная или гравийная почва – максимальная глубина траншеи должна равняться 1 м;
• Супесчаная порода – 1,30 м;
• Глинистый грунт или суглинок – 1,5м;
• Особо плотная почва – 2 м.

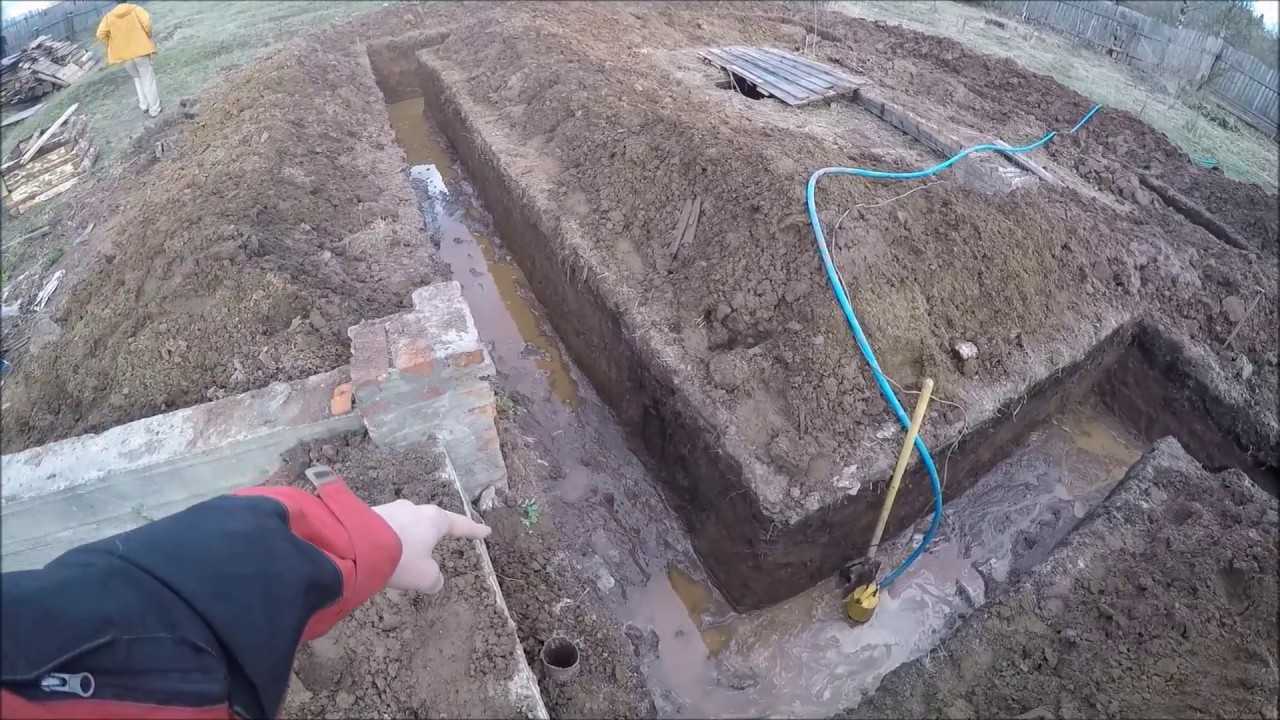

Во время выкапывания углубления могут прорезаться водоносные пласты почвы, что приведет к перемене движения подземных вод. Это чревато вспучиванием или осадкой почвы, что пагубно повлияет на состояние готового базиса. Единственный выход в подобной ситуации – расширение траншеи.

По уровню прорезанного водоупорного пласта выполняется расширяющий уступ таким образом, чтобы была возможность выкопать по периметру канаву для водоотвода.

Максимальное количество уступов для:

• Скалистых пород – 3 штуки;
• Остальных типов грунта – 5 штук.

Минимальное соотношение высоты уступа к ширине:

• 1 к 2 – для глинистых почв;
• 1 к 3 – для песчаных грунтов.

Дно готовой траншеи обязано быть ровным, чтобы его не пришлось выравнивать при помощи песчаной засыпки. Она может повлиять на усадку фундамента в будущем.

Также необходимо выровнять стены базиса – они должны быть строго вертикальными. Если об этом не позаботиться и оставить стенки наклонными, то в холодное время года почва вокруг основания подвергнется пучению и постепенно разрушит конструкцию.

После выравнивания траншея под фундамент своими руками будет готова. На ее дно настилается геотекстиль. Далее засыпается и уплотняется песчано-щебневая подушка, толщина которой должна равняться 15 см. Влага из дренажа постепенно выкачивается. В траншею устанавливается опалубка, производится армирование и выполняется укладка бетона.

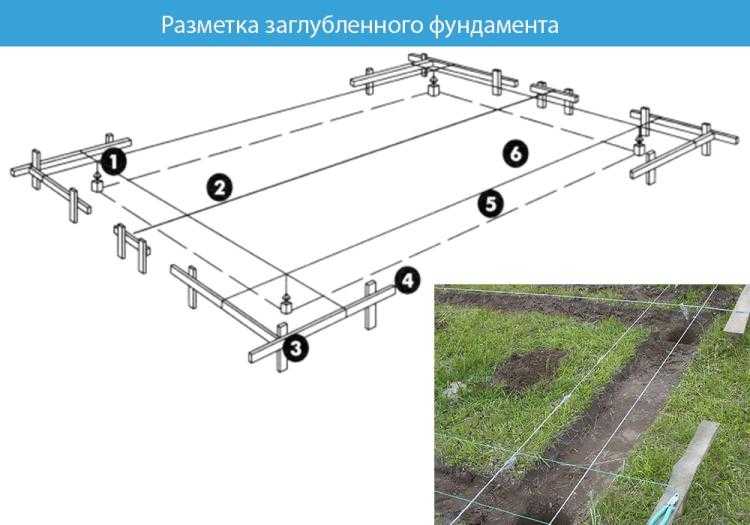

Выполнение разметки

До начала разметки удаляют деревья, кустарники, поросль, крупный мусор. Затем выравнивают поверхность земли – она должна быть строго горизонтальной. Если участок наклонный, то придется снять достаточно большой слой земли с использованием техники. Размечают контуры с помощью нерастягивающихся шнуров и длинных стальных прутков или кусков арматуры. Деревянные колья лучше не использовать – они хуже забиваются в землю, поэтому неустойчивы и на них тяжело натягивать шнур.

Правильная разметка фундамента

Сначала определяют расположение ленты под самой длинной стеной. Габариты фундамента намечают с помощью колышков и шнуров. Колышки вбивают в почву на некотором расстоянии за пределами габаритов здания – тогда при выборке земли они не накренятся. Расстояние – не меньше полуметра.

Затем размечают перпендикулярные участки ленты, затем параллельные. Прямые углы задают при помощи «египетского» треугольника, связанного из веревок с длинами 3,4,5 м. В растянутом виде стороны длиной 3 и 4 м образуют угол точно 90°. Сначала размечают наружные стены, затем внутренние.

Углы и диагонали фундамента

Как проверить правильность разметки

Для здания прямоугольной и квадратной формы натягивают шнуры по диагонали и измеряют их длину. Разница должна составить не более 10 мм. В противном случае разметку придется корректировать.

Монтаж котлована для свайного фундамента

Перед выкапыванием котлована определяют его конфигурацию. Если планируется плитное основание, то нужно делать прямоугольную форму. Если ленточное – траншея, для свайного нужны скважины.

Размер котлована довольно сложно рассчитать, поскольку высока ответственность за прочность и долговечность строения. На глубину ямы влияет качество грунта и коэффициент промерзания. Также необходимо учитывать глубину залегания грунтовых вод. Ширина и длина основания зависят от проекта самого дома и глубины, на которой будет делаться подошва.

Фундамент делают больше на 40 см больше размеров дома, поскольку отделка фасада будет находиться над выступающими краями основания.

Стены выкопанной ямы обустраивают с наклоном, таким образом, на дне основание больше стен дома на 20 см с каждой стороны, а ближе к верху это расстояние уменьшается. Это правило действует для котлованов более метра глубиной. Если яма будет меньшей, то стены можно делать прямыми.

Под сваи котлован делают в виде небольшой траншеи, границы которой проходят вдоль фасада дома. Дно делают с выемками, куда устанавливают угловые элементы конструкции.

Последовательность работ по рытью котлована для свайного основания:

• Поверхность очищается от мусора и снимается верхний слой почвы на 15-20 сантиметров;
• Делается разметка, по которой выкапывают на полметра траншею, ширина около метра;
• На дне обустраивают выемки, куда заливают фундамент.

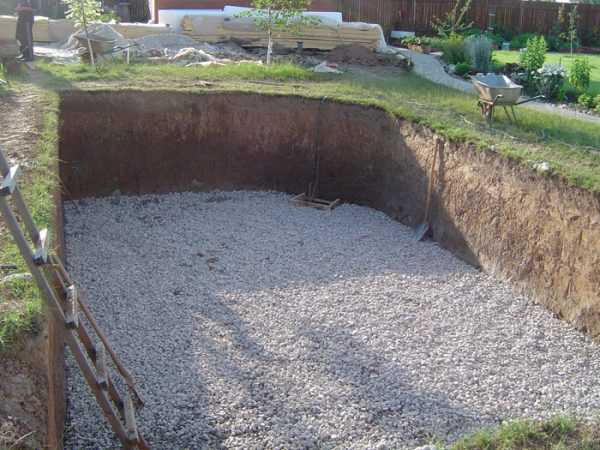

Обустройство котлована для фундамента плитного типа

Для плитного фундамента котлован делают начиная с разметки. По проекту здания размечают территорию. Основание такого фундамента – сплошное, шириной на метр больше, чем периметр дома  с любой из сторон.  В таком случае не будет сложностей с монтажом отмостки и дренажной системы.

Глубина выкапывания определяется на основании типа грунта. Если он очень плотный, то нужно делать котлован около полуметра в глубину. Если почва слабая – глубину увеличивают, убирая торфяной слой.  Плиты закладывают на метр и более.

Котлованы роют спецтехникой, поскольку руками его рыть очень долго. Ямы на участке не засыпают почвой, лучше делать это песком, который не даст усадки. Вырытый котлован выравнивают и обустраивают подушку из гравия и песка. Все тщательно трамбуют.

В песке не должно быть глины, мела и других примесей. Подушка равномерно распределяет нагрузку дома на основание и не дает пучинистым почвам разрушить подошву.

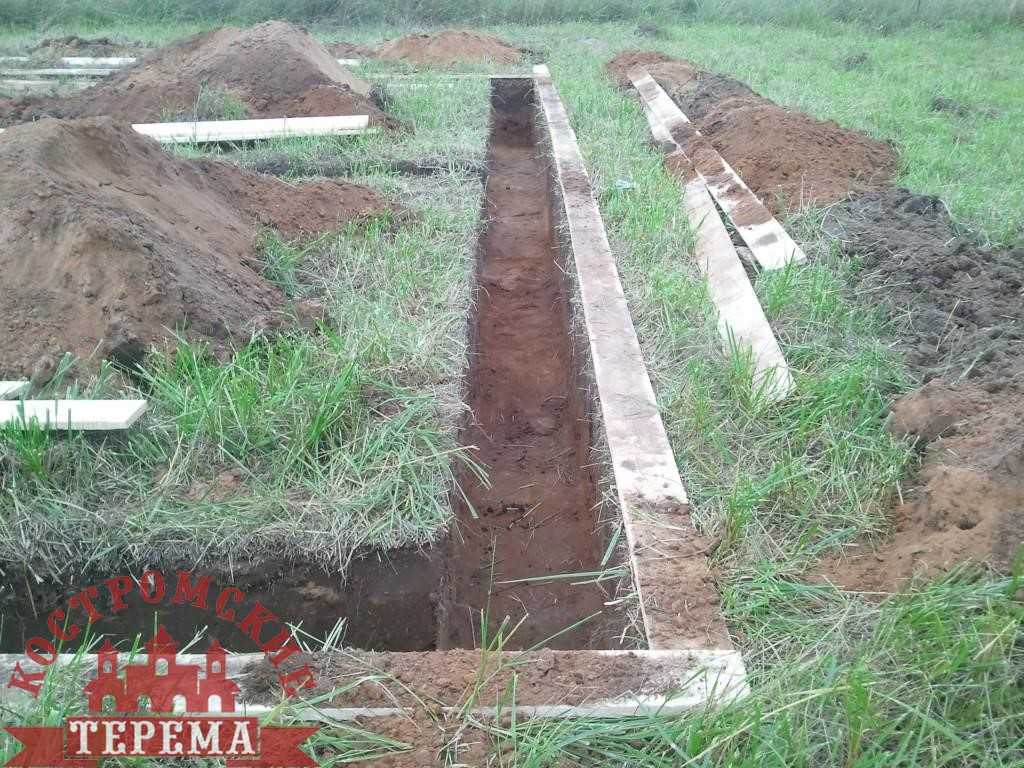

Котлован для ленточного фундамента

Участок готовят как и в других случаях, очищая и снимая слой грунта. Если в доме будет цоколь или подвал, то котлован делают сплошным, иначе можно обойтись траншеей по периметру. Её обустраивают как под внутренними стенами, так и под внешними.

Глубина такой канавы должна быть не менее  полуметра для основных стен и от 80 см от несущих. Стены котлована в данном случае играют роль опалубки.

Все поверхности стен должны быть выровнены по вертикали. Формы откоса и расположения под уклоном решаются владельцем в индивидуальном порядке. Если при рытье натыкаются на ямы, их нужно засыпать песком, но не почвой, чтобы избежать усадки.

Вода в яме необходима для качественной утрамбовки почвы. Если котлован делается для подвода коммуникаций, тогда делается засыпка обратным способом. И как раз для увлажнения земли используют воду в яме.

Сначала трубы засыпают на 20 песком, а потом почвой. Все земельные работы согласовывают со специализированными органами, поскольку есть риск повреждения проходящих рядом трубопроводов.

Стоимость рытья котлована индивидуальна и зависит от его размера, конфигурации, объёма почвы, нагрузки на основание и других факторов.  Также влияет на цену и стоимость труа, аренда спецтехники.

Есть определённые требования к глубине котлована в зависимости от типа здания, которое возводят:

• При почве с большим содержанием песка – не менее метра;
• Супесчаный грунт – 1,25 м;
• Суглинок и глиняная почва – 1,5 м;
• Очень плотная почва требует 2 метров глубины.

В любом из вариантов сначала убирают верхний слой плодородной почвы, поскольку в ней присутствуют бактерии и микроорганизмы, изменяющие характеристики грунта.

Если котлован делается под небольшой дом, то можно обойтись собственноручными работами. Но нужно помнить, что главным параметром прочности и долговечности любого дома является правильно сделанный проект и грамотный котлован под цокольный этаж.

Просчитав нагрузки и сделав расчет конструкции, приступают к земляным работам по выверенным технологиям, типовым для рытья котлована и его обустройства.

Выполнение работ по строительству котлованов

Такой процесс условно делится на определенные стадии:

• на участке, отведенном под строительство здания, выполняется проверка на предмет прохождения коммуникационных линий, схем которых можно уточнить в местных административных органах. Если такие системы имеются, придется получать письменное согласование на порядок выполнения земляных работ с организациями, обслуживающими данный участок;
• готовится площадка под строительство частного дома или другого сооружения, снимается плодородный состав почвы на сорокасантиметровую глубину;

• откачивается вода, устраивается водоотводная канава;
• проводятся земляные работы. Если глубина котлована под монолитный или другой фундамент превышает 1.25 м, устанавливаются опорные брусья, чтобы предотвратить осыпание грунта, устраивают ступени.

Под ленточный фундамент

Если предстоит устраивать котлован под фундамент ленточного типа для гаража или другого здания, он выглядит в виде заглубленной траншеи, своими размерами предусматривающей выставление опалубочных щитов.

Размеры определяются следующим образом – параметры длины и ширины увеличиваются на тридцать – сорок сантиметров, ширина траншеи равняется сумме аналогичного значения стен и зазорного участка в пятьдесят сантиметров под установку щитов.

Сначала определяются границы будущего основания на поверхности грунта, определяется самый высокий угол. После этого разрешается копать, используя лопату или трактор и периодически контролируя вехами глубину.

Грунт ссыпается неподалеку, чтобы было чем засыпать обратную подсыпку и дренажную систему.

Плитный

Пошаговая инструкция устройства такого фундамента в вытрамбованном котловане выглядит следующим образом:

при небольшом заглублении размеры соответствуют фасадным параметрам объекта. Если предстоит заливка плитного фундамента с утеплением на большую глубину, суммируют размеры несущих стен здания и высоту основания;

грунт разрабатывается постепенно, первым слоями по пятьдесят сантиметров с постепенным уменьшением их толщины. В итоге на стенах формируются ступени. Кстати, если кто-то не знает, как копать фундамент на склоне, используйте данную технологию.

Такой тип фундамента удобно заливать под стандартные постройки – дом 8 на 8 или дом 10 на 10 м. Он является идеальным решением для возведения трехэтажных зданий, представляет собой цельную железобетонную конструкцию, почти не дающую усадки и не опасающуюся пучений почвенного состава.

Столбчатый

Рассмотрим, как выкопать ямы под столбчатый фундамент. В таком случае по периметру объекта готовится под фундамент полуметровая траншея (как для укладки водопровода), на дне которой устраиваются шурфы для опорных столбов. Отметим, что такая несущая конструкция выполняется без опалубки.

Пошаговый порядок действий и технология копки

Универсальная схема:

1. Снимается первый слой, ширина примерно 30 см. Плодородная земля отправляется для коррекции участка, устройства газона или огорода.
2. Выкопанный грунт отбрасывать не менее чем на 1,5 метра от траншеи. Лучше вывозить сразу.
3. Копать на безопасном расстоянии от соседних зданий и построек хозяйственного назначения, чтоб не задеть их фундамент.
4. Начинать с внешнего контура траншеи. Укрепление стенок производится в том же порядке.
5. После того, как углубление будет готово, сразу установить опалубку, чтобы грунт не успел поменять форму. Если такой возможности нет, оставить 20 см глубины не выкопанной, доделать, когда опалубка будет готова.

Не засыпайте грунт обратно, если ошиблись с глубиной. Он даст усадку, большой риск перекоса всего здания или фундаментной ленты.

Как правильно выровнять дно?

Первое, что нужно запомнить: нельзя засыпать грунт повторно, если образовались перекосы на дне траншеи. Земля уже наполнилась кислородом и при заливке фундамента просядет.

Чем застелить?

Процедура проводится, когда нет возможности выровнять дно лопатой, ставится заглубленный фундамент, проблемная почва, есть подземные воды. Если траншея неглубокая, строение планируется нежилое, применять дополнительную прослойку нет необходимости.

Способы:

1. Если фундамент сборный, достаточно уложить на дно траншеи мокрый песок и ровно утрамбовать его, слой до 15 см (глубина изначально должна учитывать наличие прослойки для выравнивания). Сверху укладывается слой щебня примерно такой же ширины.
2. Монолитный фундамент требует гидроизоляции и опалубки, чтобы цементное молочко не впитывалось в почву, материал сохранял форму и не подмывался водой. Дно утрамбовывается и прокладывается песчаной подушкой. После по всей длине дна выкладывают листы рубероида с нахлестом друг на друга.

   Нужно прикрепить его гвоздями к опалубке, по возможности замазать швы битумной мастикой. На верхней границе траншеи закрепить рубероид, чтобы в процессе заливки он не ушел в цемент. После установить арматурный каркас. Допускается дополнительный слой пленки перед рубероидом, но можно обойтись и без нее.

3. Еще один способ гидроизоляции – применение дренажных труб. Используется при близости грунтовых вод с целью высушить траншею. Предварительно вода выкачивается, укладывается прослойка: песок, гравий, геотекстиль до края внахлест, труба перфорированной стороной вниз, еще слой геотекстиля, песок, гравий.

При критичной близости грунтовых вод траншеи укрепляются и гидроизолируются с участием специалистов.

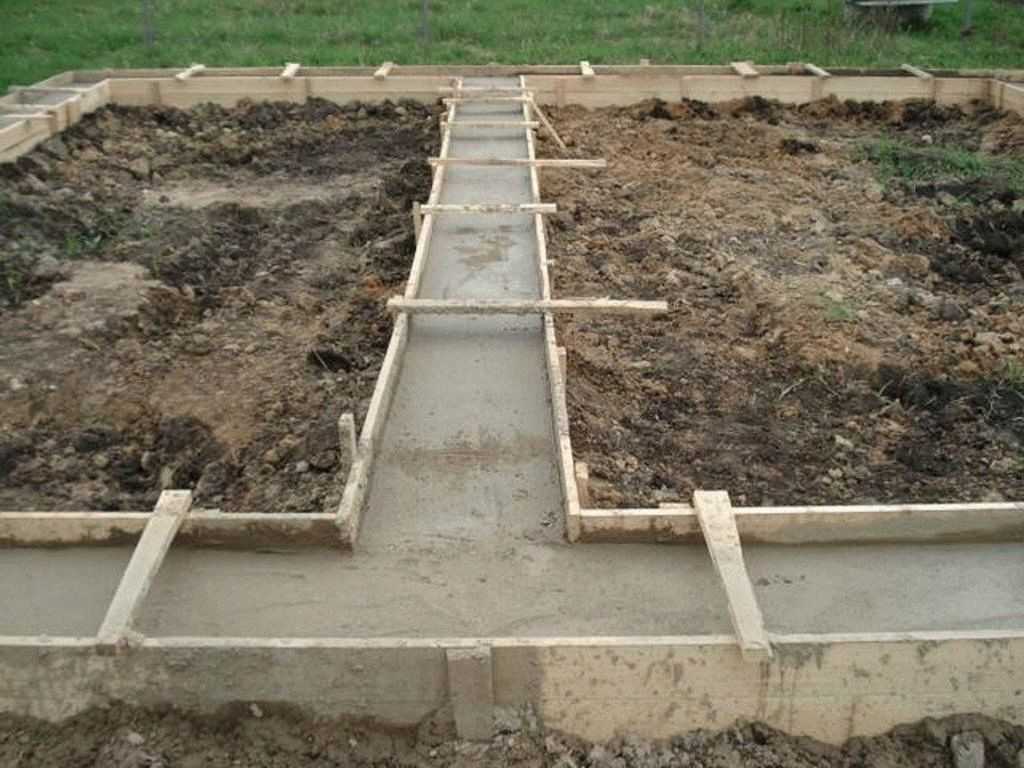

Особенности заливки

После проведения всех подготовительных мероприятий и приготовления бетонной смеси, производится заливка фундамента в подготовленное основание. Правильный вариант заливки бетонного раствора – за один прием. При отсутствии такой возможности, желательно произвести заполнение траншеи бетоном, хотя бы на протяжении суток. Приемлем и вариант горизонтальной заливки послойно с соблюдением некоторых правил.

Статья по теме: Буронабивные сваи с ростверком

Осуществляя заливку свежеприготовленного раствора, соблюдайте следующую последовательность работ:

• Предварительно подготовленный состав равномерным слоем вылейте в землю. Работы выполняйте одним приемом для обеспечения равномерного застывания. Производя заливку по разным зонам, вы нарушаете целостность основы, на которой в дальнейшем появится трещины.

Для самого фундамента берут тем более высокую марку бетона, чем холоднее на улице

Методика проведения работ

Сам процесс устройства котлована для плитной конструкции выглядит следующим образом: на первом этапе со строительной площадки снимают 30 см плодородного грунта. Сделать это необходимо на месте расположения будущего основания. Это требование обусловлено тем, что сгнившая органика способна ухудшить эксплуатационные качества фундамента. На ровную и очищенную поверхность необходимо нанести нулевые габариты котлована, сюда следует отнести длину и ширину. По этим границам нужно осуществить первую выемку, которая будет заглубляется в почву на 0,5 м.

Вынимать грунт необходимо от центральной части котлована, постепенно продвигаясь к краям строительной площадки. Как только первый слой будет разработан, можно переходить ко второму. Его границы должны быть уложены в размеры первого слоя и уменьшены на 25 см. Эти действия следует продолжать до тех пор, пока вы не достигнете дна котлована, который является площадкой для заливки подошвы.

Извлеченная почва сортируется на две части. Первая – это песчаный грунт, который располагается у границ котлована и будет использоваться для подсыпки. Вторую часть необходимо вывезти за пределы участка.

Правильный ленточный фундамент: положительные и отрицательные аспекты

Ленточный фундамент — монолитная или сборная конструкция в форме ленты. Он может быть различных размеров и конфигурацию в плане в зависимости от возводимого объекта.

Ленточный фундамент для дома и прочих хозяйственных построек применяется в следующих случаях:

• При сравнительно большом весе объекта. Ленточный фундамент для дома из кирпича, различных бетонных или газосиликатных блоков прекрасно справится с нагрузкой от строения.
• Есть подземные помещения. Если при проектировании дома или других построек закладываются такие подземные сооружения, как подвалы, подземные гаражи (смотровые ямы), цокольный этаж, то фундамент должен быть ленточным.
• При строительстве зданий с бетонными перекрытиями, мансардами.
• При неоднородных грунтах в месте строительства. Так как различные типы грунтов имеют разные свойства и коэффициенты усадки, фундамент-лента для дома и прочих строений позволит компенсировать разницу в характеристиках грунтов, обеспечивая равномерную усадку основания. Однако, следует учитывать, что на просадочных и торфяных грунтах использовать ленточный фундамент нельзя!

Правильный ленточный фундамент обладает рядом преимуществ, хотя есть и некоторые недостатки, на которые также стоит обратить внимание

Преимущества ленточного фундамента:

• прочность. Ленточный фундамент обладает хорошим запасом прочности, что сравнимо с монолитной плитой (основанием);
• достаточно простая технология изготовления и подготовительные работы;
• долговечность. При правильном устройстве ленточного фундамента и выполнении всех необходимых мер по его защите (утепление и гидроизоляция) он способен прослужить довольно-таки внушительный срок;
• разнообразие типов ленточных фундаментов;
• стоимость. Ленточный фундамент своими руками обойдется гораздо дешевле, чем полностью замоноличенное основание, при этом практически нет потерь в прочности;
• возможность организовать более теплые полы в доме, нежели при монолитном основании.

Правильный ленточный фундамент – прекрасный способ создать прочное основание для возведения дома, сэкономив при этом достаточную сумму.

Подготовка и полезные рекомендации

Траншея под ленточный фундамент

Идеальный вариант выкопать траншею под ленточный фундамент – использование специальной техники. Но не всегда это возможно. Также много людей предпочитают экономить или же создать дом собственноручно – для них это просто принципиально

В таком случае перед началом работы нужно обратить внимание на несколько моментов:

Оценка свойств грунта. Без изучения хотя бы основных характеристик почвы, существует вероятность выбрать неправильную глубину и ширину основания, что может закончиться плачевно или же приведет к бессмысленной трате материалов.
Очистка территории. Началу работы должна предшествовать подготовка площадки под будущий дом или другое сооружение. Избавьтесь от всей растительности и корней.
Правильные расчеты

Сооружая ленточный фундамент или любой другой, важно проводить работу по уже созданному проекту. Это убережет от ряда ошибок и станет гарантией долговечности здания.

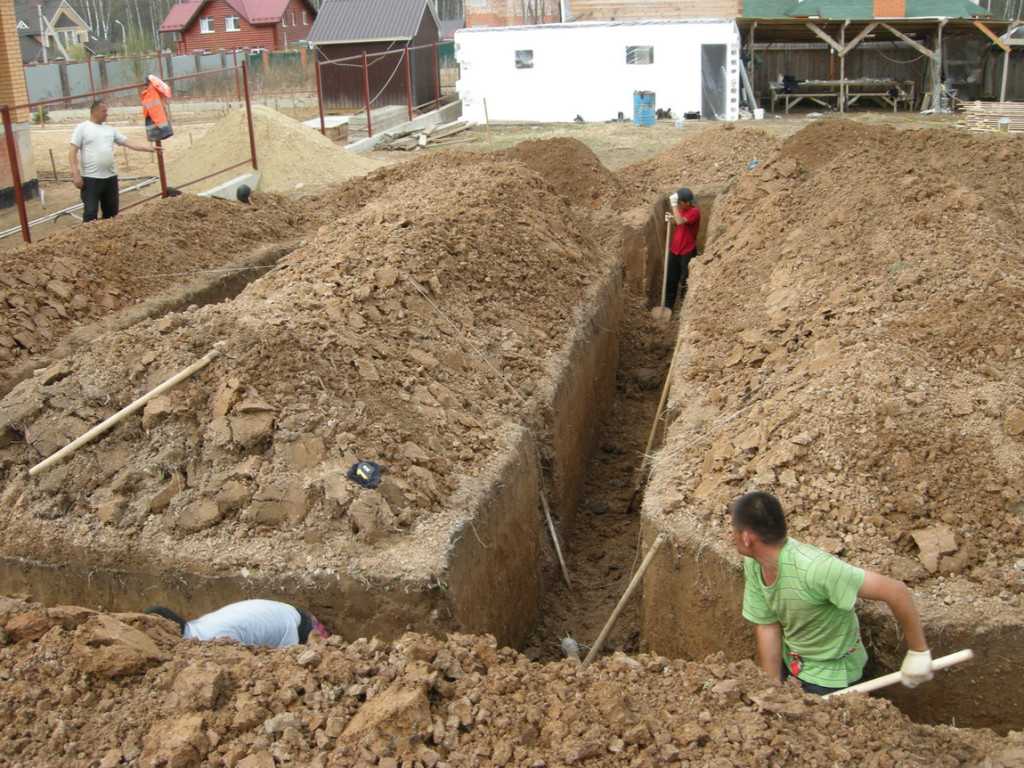

Рытье траншеи в недоступном для техники месте

Для малоэтажного строительства наиболее часто выбирают ленточный фундамент. Такой выбор позволит соорудить надежный дом, при условии определения правильной глубины и ширины.

Ширину выбирают в полном соответствии с толщиной стен и особых проблем с этим параметром нет. Глубина же редко определяется с помощью специалистов (многие просто экономят на этом). Поэтому вместо профессионального расчета используется опыт соседей или спрашивается совет у знакомых строителей. Много домов, сооруженных без специальных исчислений, стоят многие годы, но существует большой риск «прогадать».

При самостоятельной работе мало кто уделяет должное внимание и армированию. О создании каркаса речи идти вообще не может

Его заменяют брошенные в траншею металлические прутья. Это выглядит примерно так:

• Готовится траншея.
• Она на 50% заполняется гравием.
• Сверху бросают прутья для армирования.
• Заливается бетон.

В большинстве случаев такой ленточный фундамент под дом имеет ширину 0.4-0.5 м.

Технология (если этот процесс можно так назвать), описанная выше, считается заведомо неправильной по ряду причин:

• Глубина и ширина траншеи зависит исключительно от показателя необходимой несущей способности основания, свойств грунта (на них может влиять даже пора года).
• Гравийная подушка обеспечивает равномерность подачи нагрузки от основания на почву. В случае если она не была утрамбована, произойдет проседание в участках с неровным дном траншеи и целесообразность использования подушки будет сомнительной: она не сможет выполнять поставленную задачу. Утрамбовка проводится «послойно» с помощью специального оборудования: виброкатка или виброплощадки. Толщина подушки должна быть больше 0.15м, а иногда превышает и 1 м. до
• Без правильного изготовления каркаса армирования, выполненного из прутьев оптимального в конкретном случае диаметра и сечения, фундамент не будет иметь достаточное сопротивление растягивающей нагрузке. Даже при использовании бетона высоких марок, он будет хорошо выдерживать только давление на свою поверхность. Расположение прутков исключительно в средине основания и на 50% не поможет достичь необходимых показателей сопротивления растягивающим нагрузкам. В результате пойдут трещины по всему дому.

Все процессы необходимо выполнять с технологической точки зрения правильно – это станет гарантом прочного и долговечного основания.

Копка с использованием тяжелой техники

Разработку котлована под фундамент чаще всего проводят ковшом экскаватора. Такая копка требует от строителей и проектировщиков знания как правильно определить глубину канавы.

Перед ямой нужно подготовить площадку для размещения остальной техники и позаботиться о возможности свободного вывоза лишнего грунта.

Разработка котлована под дом начинается после того, как экскаватор будет установлен на расстоянии не менее метра перед ямой. Заранее определяются и параметры откосов ямы. Чем большей глубины канавы выкапываем, тем более пологими делаем откосы.

Котлованы, разработанные ковшом, отличаются глубиной и значительными размерами. Определив глубину котлована в соответствии с данными об уровне промерзания грунта, ширину и длину его устанавливают в зависимости от особенностей и параметров основания постройки.

Кока ковшом позволяет создать котлован правильной трапециевидной формы, гарантируя отсутствие риска осыпания

Следует принять во внимание и уровень залегания грунтовых вод. От этого зависит степень необходимости использовать гидроизоляционные материалы, выстилая ими дно и боковины ямы

Именно от уровня залегания подпочвенных вод зависит угол наклон боковин котлована. Рытье котлована ковшом осуществляется в сухую погоду, что позволит избежать размывания краев ямы дождевой водой и облегчает вывоз отработанной почвы.

Обязательное условия, которое всегда соблюдается при выполнении работ с помощью экскаватора – получение подтверждения отсутствия на данном участке подземных коммуникаций.

Сооружение траншеи

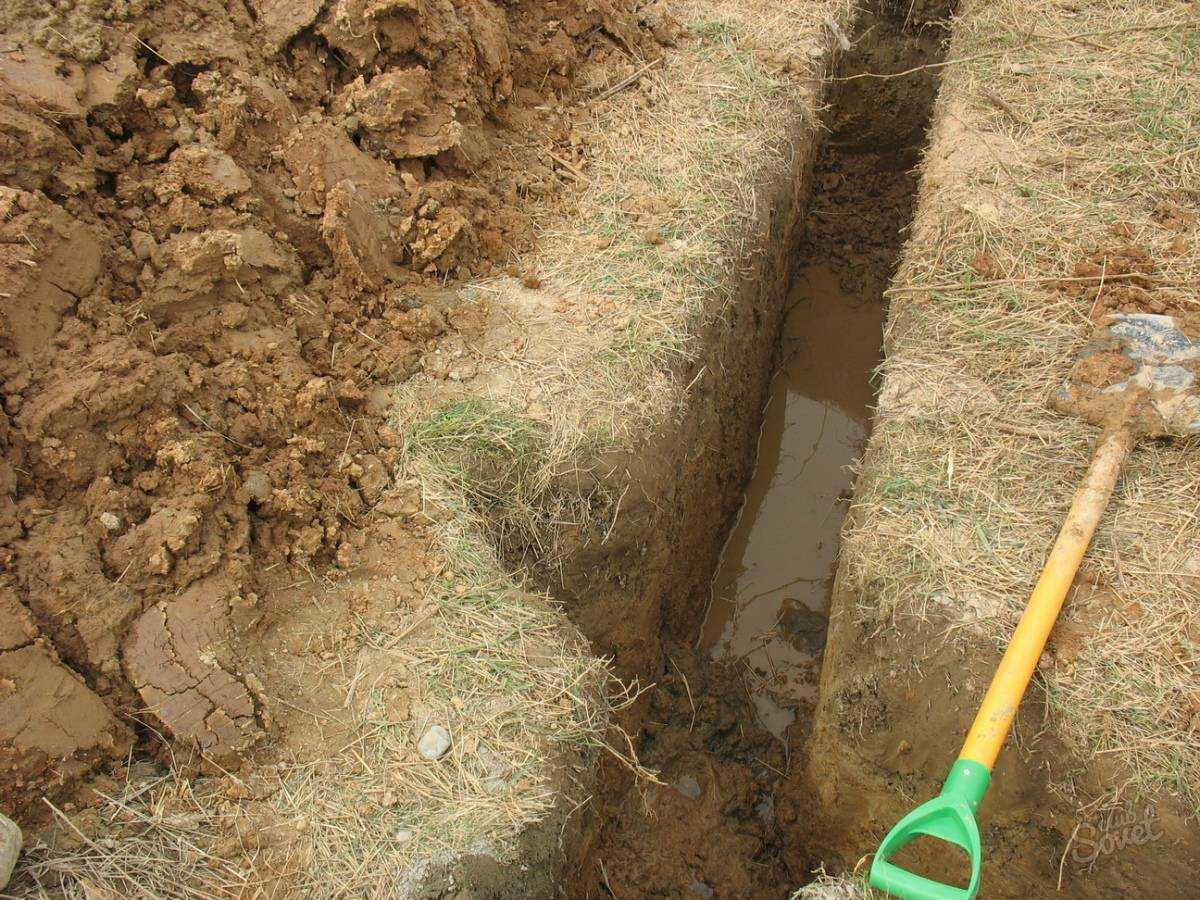

Как вырыть траншею правильно? Работы по рытью траншеи для фундамента могут оказать определенное воздействие на несущие способности не только грунта на вашем, но и на соседних участках. Это нужно учитывать, чтобы не испортить навсегда соседские отношения и не выплачивать им компенсации за ущерб, нанесенный вашими действиями. Необходимо сделать качественный дренаж для отвода влаги. Можно устроить в 1,5 м от края котлована водопроводящие канавы.

Схема рытья траншеи экскаватором.

Как копать траншею под любой фундамент? Начинают копку со снятия верхнего плодородного слоя со всей растительностью с захватом дополнительного метра для оборудования отмостки. Плодородный слой снимается на глубину около 30 см. Пласты его можно отдельно складировать на участке, где планируется посадка живых насаждений. Вынутый из траншеи грунт имеет свойство увеличиваться в объеме. Его необходимо каким-либо образом утилизировать. Часть можно использовать на засыпку низких мест участка, часть уйдет на засыпку фундамента и на другие нужды, остальное нужно вывозить.

При ручном рытье следует как можно аккуратнее снимать со дна слои грунта. Нельзя нарушать плотность пластов слежавшегося грунта. Упавший со стенок грунт нужно обязательно убрать со дна. Рыхлый грунт на дне траншеи обладает вдвое меньшей плотностью по сравнению со слежавшимися его слоями.

В плотных грунтах, которые не осыпаются, можно выкопать траншею под фундамент по размерам фундамента. Здесь грунт будет служить естественной опалубкой при заливке бетона. Вертикальные стенки нужно тщательно выровнять и укрыть полиэтиленовой пленкой или гидроизоляционным материалом. Она предохранит сооружение от проникновения подземных вод к его поверхности.

В рыхлых грунтах, которые могут осыпаться, стенки траншеи роются под некоторым углом, либо укрепляются щитами из дерева или фанеры. Извлеченный грунт следует разместить на расстоянии от 0,5 м от края выемки. Ни в коем случае нельзя допускать самопроизвольного обрушения стенок.

Схема размеров траншеи.

При рытье траншеи может произойти прорезание водоносных слоев грунта. Это приведет к изменению движения грунтовых вод. Из-за этого может произойти подъем или усадка грунта. Все эти подвижки скажутся на состоянии фундамента.

Если прорезан водоупорный слой, траншею нужно расширить. Делается это так: по уровню этого слоя делается расширяющий уступ с таким расчетом, чтобы суметь по периметру отрыть водоотводящую канаву. Число таких уступов для скальных грунтов не должно быть более 3, для прочих видов грунта – 5 шт. Отношение высоты такого уступа к ширине должно быть не меньше 1:2 в глинистом грунте, 1:3 – в песчаном.

Копать траншею под фундамент нужно с периодическим контролем его глубины. Дно должно быть ровным, чтобы не подсыпать потом песок для выравнивания. Он может дать усадку, в результате фундамент может наклониться или просесть.

Необходимо обеспечить стенкам котлована строгую вертикальность. Наклонные стенки могут привести к тому, что грунт вокруг фундамента при замерзании будет расширяться и деформировать фундамент. Причиной промерзания грунта является вода, которая на морозе увеличивается в объеме. При весеннем оттаивании грунта в нем образуются полости, которые снова заполняются водой. С каждым разом объем воды увеличивается. В итоге все это приводит к разрушению фундамента.

Схема усиления фундамента.

На дно траншеи укладывается слой геотекстиля. Он постепенно заиливается и перестает пропускать влагу к фундаменту. На слой геотекстиля насыпается и трамбуется песчано-гравийная подушка толщиной 10-15 см. Вода из дренажного колодца периодически должна выкачиваться.

Песчаная подушка на дне призвана уменьшить нагрузку на весь фундамент во время весеннего вспучивания грунта. Верхняя часть подушки выравнивается с применением уровня. Песок равномерно засыпается в траншею и трамбуется. Во время проведения этой процедуры его следует смачивать водой. Для ускорения работы рекомендуется в нижней части траншеи натянуть леску, которая будет служить ориентиром для укладки песчаной подушки. Не придется мерить глубину насыпки каждый раз. После укладки подушки монтируется опалубка и заливается фундамент.

Разметка участка

Включает следующие этапы:

Учитывая границы участка, расположение соседей, ставят колышек. Он определяет первый угол здания. Здесь используют отвес, чтобы соблюсти вертикаль.

Привязав к колышку плотную веревку, натягивают ее и перпендикулярно к нему намечают второй и третий угол.

Из второго, а затем третьего получают четвертый колышек. Все их выставляют строго под углом 90 градусов. Так получают наружные стены дома.

Чтобы проверить, нет ли перекоса у фундамента, измеряют все диагонали. Их величина должна совпадать.

Натянутые веревки не снимают, потому что на основании их делают разметку всех внутренних стен комнат и других помещений, устанавливая везде дополнительные колышки и натягивая веревки.

Таким образом, получают схему будущего фундамента.
