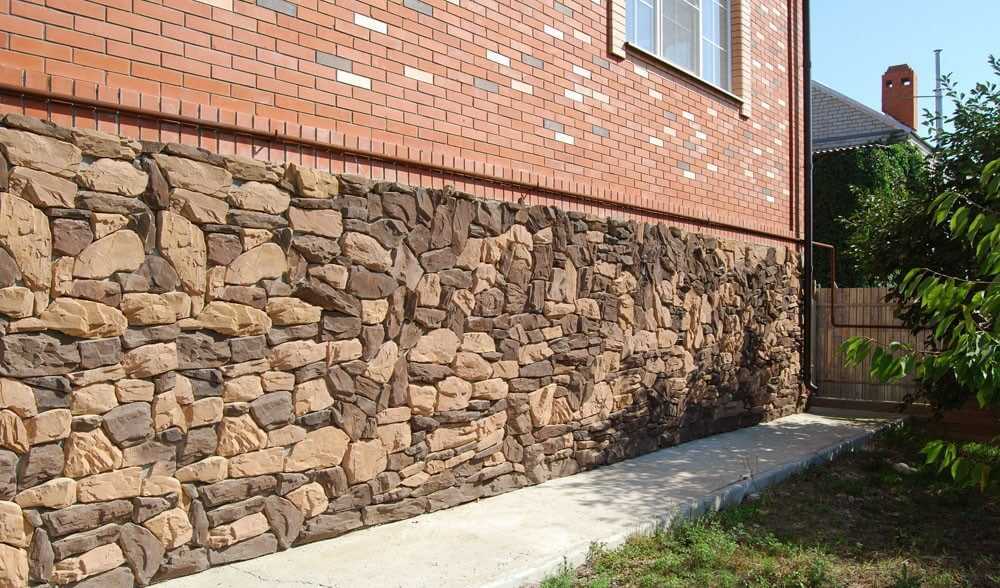

Фундамент дома из природного камня: бутовый цоколь

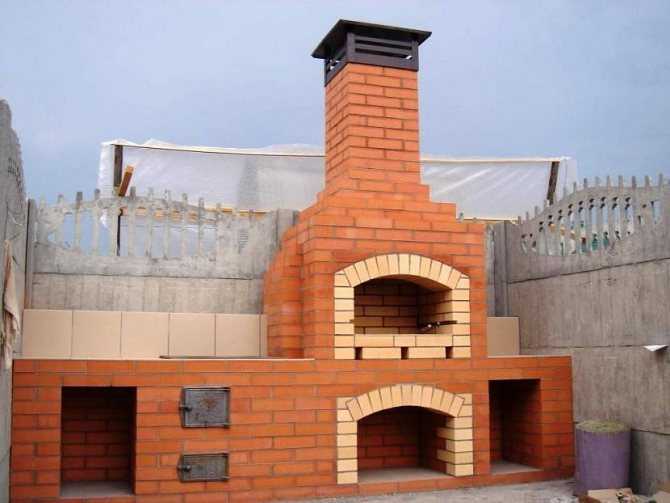

Фото барбекю из кирпича

Перед тем, как начать строительство, необходимо создать проект своего сооружения, обладающий всеми необходимыми функциями и возможностями. Для того, чтобы определиться с выбором и создать удобный, качественный и привлекательный внешне мангал, надо тщательно продумать его конструкцию и состав. Большую помощь в этом могут оказать фото готовых сооружений, которых немало в сети интернет.

Угловой стационарный мангал для дачи Источник divostroi-moskva.ru

Мангал из кирпича Источник remontik.org

Еще один вариант кирпичного мангала Источник derevyannyy.com

Многофункциональный комплекс приготовления блюд на огне Источник stroim-pech.ru

По фотографиям можно представить подобное сооружение на своем участке, определиться с размерами и материалом, выбрать наиболее понравившийся дизайн и тип отделки. Большинство владельцев предпочитает строить не отдельный мангал, а установленный в беседке или, как минимум, под навесом.

Мангал под навесом на открытой веранде Источник remontnik.ru

Пример просторной полностью оборудованной кухни, выведенной на улицу под навесом с мангалом и обеденным столом Источник madebymood.com

Такой подход вполне оправдан, поскольку мангал становится неким центром общения, играет роль кают-компании, клуба, объединяющего родных и друзей под одной крышей.

Тем не менее, нередко встречаются мангалы, установленные на открытой площадке.

Полностью открытая площадка под зону отдыха и барбекю Источник stroy-dom-pravilno.ru

Окончательный выбор – прерогатива владельца участка, который учитывает конфигурацию, особенности рельефа и прочие возможности.

Технология процесса укладки

Этапы работы:

При укладке кирпича довольно легко соблюдать геометрию и горизонтальность рядов, делать перевязку швов. В этом случае, придётся много подгонять камни, но всё равно перевязка должна быть в каждом ряду. Стоит разобраться в некоторых терминах, вы их встретите в справочной литературе.

Забутка (забутовка) — заполнение свободного пространства между уложенными большими камнями более мелкими, щебнем или галькой. Верста — кладка наружного или внутреннего ряда от стенок фундамента. То есть, вы сначала укладываете те камни, которые будут крайними к стенке траншеи или опалубки, делаете вёрсты, а уже в оставшееся пространство заполняете мелкими фракциями, проводите забутовку. Причём тычковые, перпендикулярные фундаменту, и ложковые, уложенные по длине природные камни должны меняться местами по направлению в каждом ряду с перевязкой швов как в вёрстах, так и в забутовке.
Самый нижний ряд укладывается насухо на подготовленное основание. Бут должен плотно лежать, не качаться, ряд старайтесь получить строго горизонтальным по всему периметру. Затем делаете забутовку, проливаете сверху раствором не ниже М 25 и проходите площадным вибратором. После того как раствор заполнит все пустоты, можно начинать монтировать следующий ряд

Качество укладки первого ряда очень важно для всего фундамента в целом. Причём по технологии, нижний ряд делается тычковым.
Аналогично делаются и все последующие ряды до верха фундамента

Здесь важно понять, что в таком фундаменте камни должны опираться именно друг на друга, а не на раствор, который нужен только для связки каркаса. Обязательно соблюдать горизонтальность каждого слоя и проходить по нему ручной трамбовкой или площадным вибратором. Раствор применять более густой, но пластичный и подвижный, чтобы он свободно проникал во все пустоты.

И ещё несколько советов:

выбирайте природные камни, которые при раскалывании не дробятся на очень мелкие куски и не пылят, качество можно определить и по звонкому звуку при ударе молотком;
в раствор можно немного добавить глины для повышения пластичности;
ширина камня (тычок) не должна превышать трети фундамента;
обязательно соблюдайте технику безопасности, особенно в плане складирования бута.

Удачи вам в этом действительно нелёгком деле!

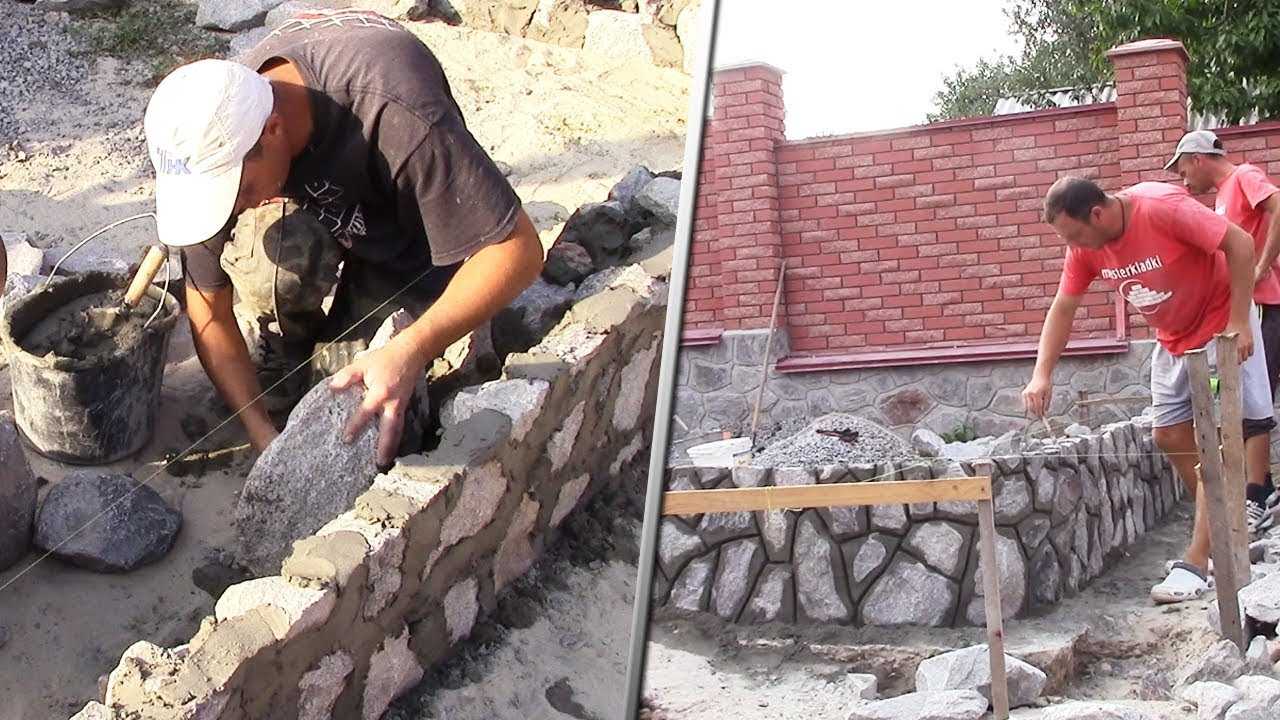

Кладка и сортировка бутового камня своими руками

После того как готов фундамент и вдоль планируемой каменной стены (забора или цоколя) будут натянуты маячные бечевки, означающие плоскость стены, нужно сделать предварительную сортировку камня.

Если перед мастером не стоит особенной эксклюзивной задачи, то камень можно сперва разложить на четыре кучи:

в первую кучу положить самые большие камни;
во вторую — камни, имеющие длину равную толщине стены, это тычковые камни;
в третьей — самой большой куче останутся все остальные камни, кроме тех, которые имеют в себе прямой угол.

Камни с прямым углом нужно откинуть в четвертую кучу, их относительно немного, это будут угловые камни. Такая сортировка камня позволит использовать имеющиеся камни с наибольшей целесообразностью. Поскольку всякая кладка камней начинается с самых больших наличествующих камней, постольку и удобно их иметь под рукой и сразу пускать в кладку первых — нижних рядов.

Итак: вниз ставятся большие камни, по своей толщине не превышающие толщину будущей стены. Если в стене предусмотрены проемы, то нужно в этих местах сразу поставить нижние угловые камни, чтобы они обозначали собой эти проемы. Перед тем как начать укладку бутового камня, возможно, нужно будет на фундамент простелить гидроизоляционный материал, к примеру, рубероид. Это следует делать, когда строится жилое помещение.

Перед тем как класть бутовый камень, учтите, что он отличается своей полиэдричностью, то есть многогранностью. При этом бут, конечно, имеет неправильные геометрические формы. Это просто доступный необработанный грубообломочный каменный материал. Как же начинать что-либо возводить из него? Естественно, что для этого нужно как-то в нем разбираться, как-то отличать стороны каждого камня, как-то подгонять камень к камню, как-то устанавливать камни.

В строительном деле универсальные, всем известные кирпичи имеют давно принятые названия своих сторон. Самые большие грани называются постелью, ими кирпич укладывается на раствор. Длинные боковые стороны называются ложками, короткие — тычками. Если кирпичи уложены длинными боковыми сторонами к наружной плоскости стены, то это ложковая кладка или ряд. Если кирпич уложен к наружной поверхности стены своей короткой стороной, это тычковый ряд. Все выпускаемые типы кирпичей обычно имеют некоторые одинаковые размеры, они легко совмещаются между собой и устойчивы в кладке. Поэтому строить из кирпича относительно несложно.

Выпускаемый или добываемый блоковый камень, как и кирпич, имеет параллелепипедные формы, устойчив в кладке и т.д. Однако так повелось издавна, что каменные блоки имеют несколько иные названия своих сторон.

Как и в кирпиче, в блоковом камне есть постели, но ложки называются лицом и хвостом, а тычки называются заусенками.

Но бутовый камень имеет совершенно не параллелепипедные формы. В ювелирном, к примеру, деле ограненные алмазы имеют свои особенные названия сторон. В принципе, каменщику нужно знать все эти названия, так как бутовый камень может иметь как стороны, так и колеты, как заусенок или тычок, так и в своем роде фасеты. Но прежде всего каменщик работает с лицом бутового камня. Лицо в каждом бутовом камне нужно выбирать самому. Лицом в бутовом камне становится та сторона камня, которая будет выходить наружу стены. Обычно это самая ровная сторона камня, или если и не самая ровная, то просто хорошо подходящая в примыкании к ранее уложенному камню. В общем, лицом бутового камня может стать любая из его ровных и больших сторон, направленная наружу — ориентированная поверхность конкретного камня. И конечно, у бутового камня есть хотя бы нижняя постель. Нижняя постель бутового камня может быть и меньшей площади, чем лицо, и большей площади. Нижняя постель может иметь не прямой угол с лицом бутового камня. Углы между нижними постелями и лицами варьируются приблизительно в пределах от 60 до 110 градусов, все зависит от ситуации и требований. Но для начала бутовой кладки нужно взять из больших камней такие, в которых угол между нижней постелью и лицом будет в пределах 80-95 градусов. При этом весьма типично то обстоятельство, что у многих бутовых камней не окажется ни конкретной верхней постели, ни хвоста, ни заусенков как таковых. Вместо них будут всевозможные изломы, грани, ребра.

Вполне типичный бутовый камень и может стать одним из первых, поставленных на фундамент.

Различные типы ленточного фундамента

Пожалуй, это самый распространенный вид фундамента. Его применяют при строительстве практически любых зданий и сооружений, особенно в частном строительстве. Параметры такого основания зависят от массы сооружения и свойств грунта. Удобство заключается в том, что стенки таких фундаментов сплошные и могут служить в качестве стен подвалов или цокольного этажа.

Так выглядит готовый классический монолитный ленточный фундамент.

Существует несколько типов ленточного фундамента: сборный, бутовый, монолитный и панельный. Все их делают по различным технологиям, но общим является то, что они напоминают ленту, лежащую на земле. То есть, это сплошное основание без промежутков. Стоит остановиться подробнее на каждом из них.

Сборный ленточный фундамент делают из железобетонных блоков, которые скрепляют между собой. Они очень тяжелые, поэтому для сооружения требуется подъемная техника. Для этих целей выпускают железобетонные конструкции шириной 300, 400 и 600 мм. Перед сооружением фундамента производят устройство 10 см. бетонной подготовки. Уже на нее кладут первый ряд блоков. Между собой элементы скрепляют путем заливания раствора в технологические пазы, имеющиеся на каждом изделии. Второй ряд кладут на первый по раствору подобно кирпичной кладке. Эта перевязка соблюдается и по всем углам. Стыки промазывают раствором.

Сборный ленточный фундамент из железобетонных блоков.

При недостаточной несущей способности грунта под такой фундамент делают опору из специальных фундаментных блоков, которые бывают шириной от 800 до 2800 мм с шагом 200 мм. Использование блочного сборного ленточного фундамента нецелесообразно делать в домах, где будет цокольный этаж, так как стыки будут промерзать. Либо нужно производить качественную, а потому дорогостоящую, гидроизоляцию.

Еще один тип ленточного фундамента – это бутовый. Его использование допустимо для сооружения зданий до 2 этажей. Заливают такой фундамент в траншеи враспор к стенкам. На утрамбованное дно укладывают бутовые камни размером 25 – 30 см. Промежутки между ними засыпают щебнем, уплотняют трамбовкой, после чего все это заливают бетонным раствором. Над землей такой фундамент должен возвышаться на 15 см и иметь ширину большую, чем ширина стен. Подошва у таких фундаментов для нормального грунта делается шириной 60 см. Если же грунт сыпучий и имеет небольшую плотность, то площадь нужно еще больше увеличить.

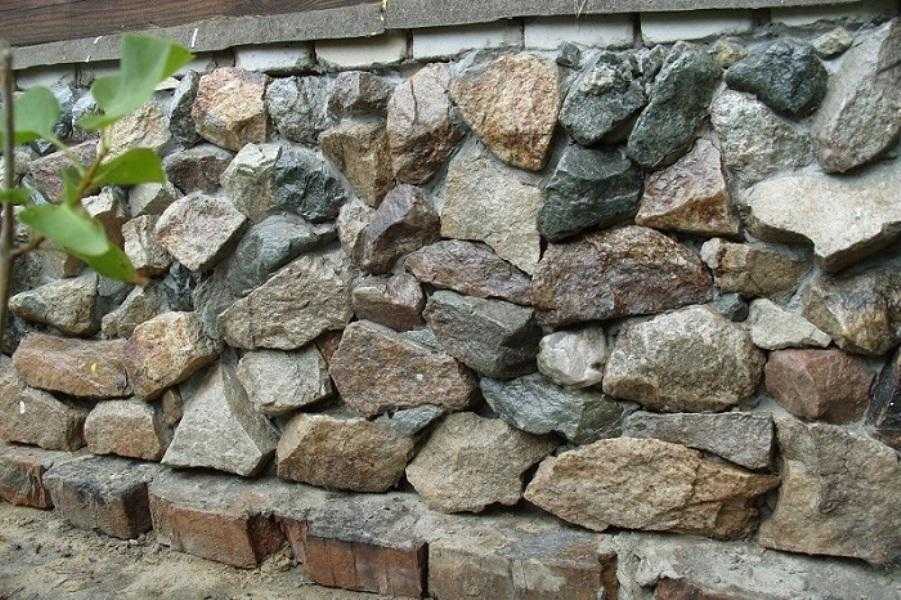

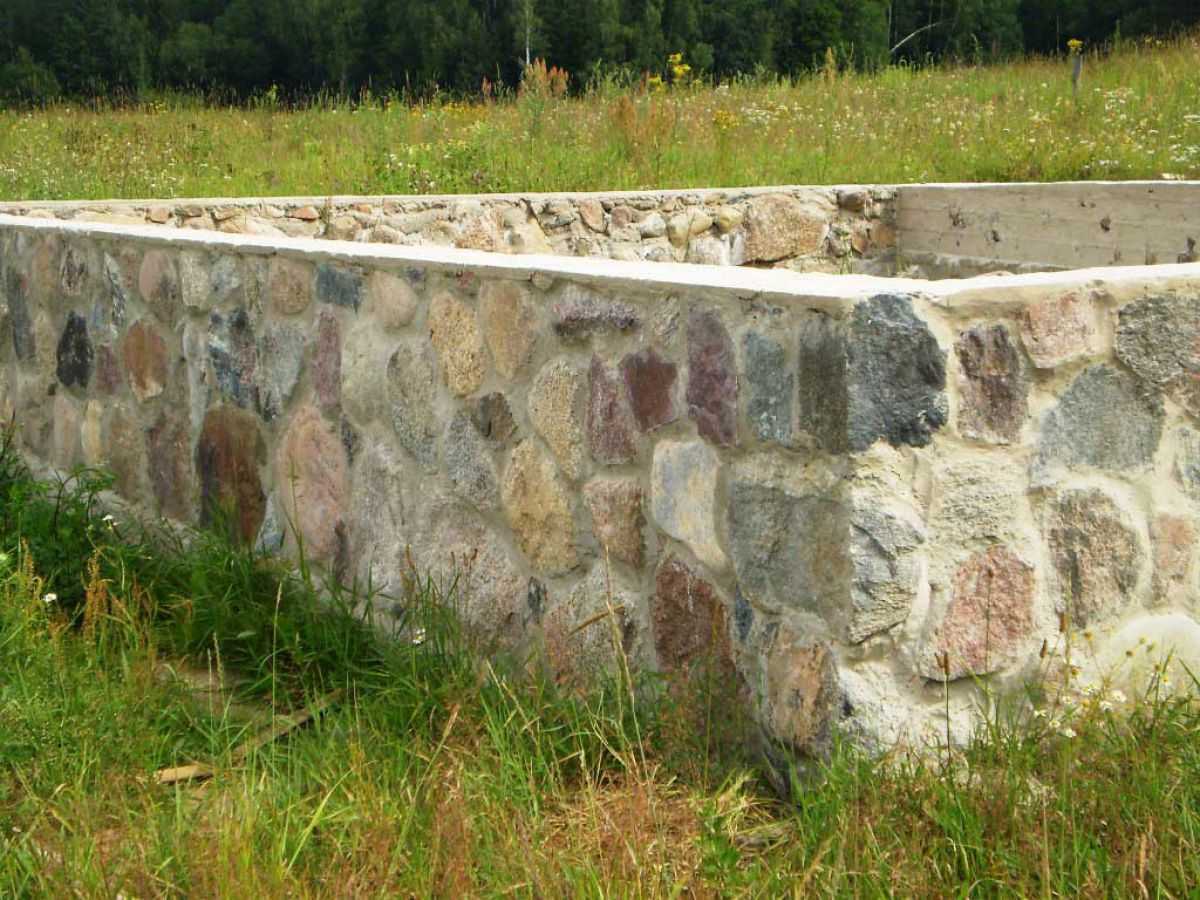

Бутовый ленточный фундамент и его разновидности.

Монолитный ленточный фундамент заливают целиком из цементного раствора, в состав которого входит цемент, песок, щебень и вода. Обычно берут три части песка к одной части цемента. Дно траншеи утрамбовывают и заполняют щебнем. После этого заливают раствор. Над надземной частью возводят опалубку из деревянных щитов. Ширина такого фундамент тоже должна быть больше, чем ширина стен здания. Щиты соединяют брусками во избежание их расхождения. Внутрь опалубки помещают арматуру, связанную между собой. Затем весь объем опалубки заливают раствором на нужную высоту и выравнивают по горизонту верхнюю плоскость. Все поверхности такого фундамента должны иметь гидроизоляцию.

Сегодня существует еще один новый способ устройства ленточного фундамента. Он применим для домов из дерева, имеющих подвал. В сооружении применяют фундаментные панели толщиной всего 260 мм. Они имеют ячеистую структуру, заполненную утеплителем. Сам бетон содержит водоотталкивающие добавки, что делает ненужной гидроизоляцию. Изготовление таких панелей производится под заказ для любого типа строения.

Кроме того, существуют конструкции из пенопласта, внутрь которых заливают бетон. Это, так называемая, несъемная опалубка. Пенопласт остается как бы надетым на фундамент, что обеспечивает его теплозащиту на очень высоком уровне. Преимущество такой конструкции еще и в том, что нет необходимости сооружать опалубку. Достаточно в траншею поместить пенопластовые формы и залить их бетоном. Сверху такие конструкции закрывают отделочными материалами. Так как пенопласт очень сильно боится солнечного света, то сделать это необходимо как можно быстрее.

Создание бутового основания

Приступая к сооружению бутового фундамента своими руками, необходимо учитывать определенные нюансы. О них расскажем подробнее.

Как выбрать камень для основания

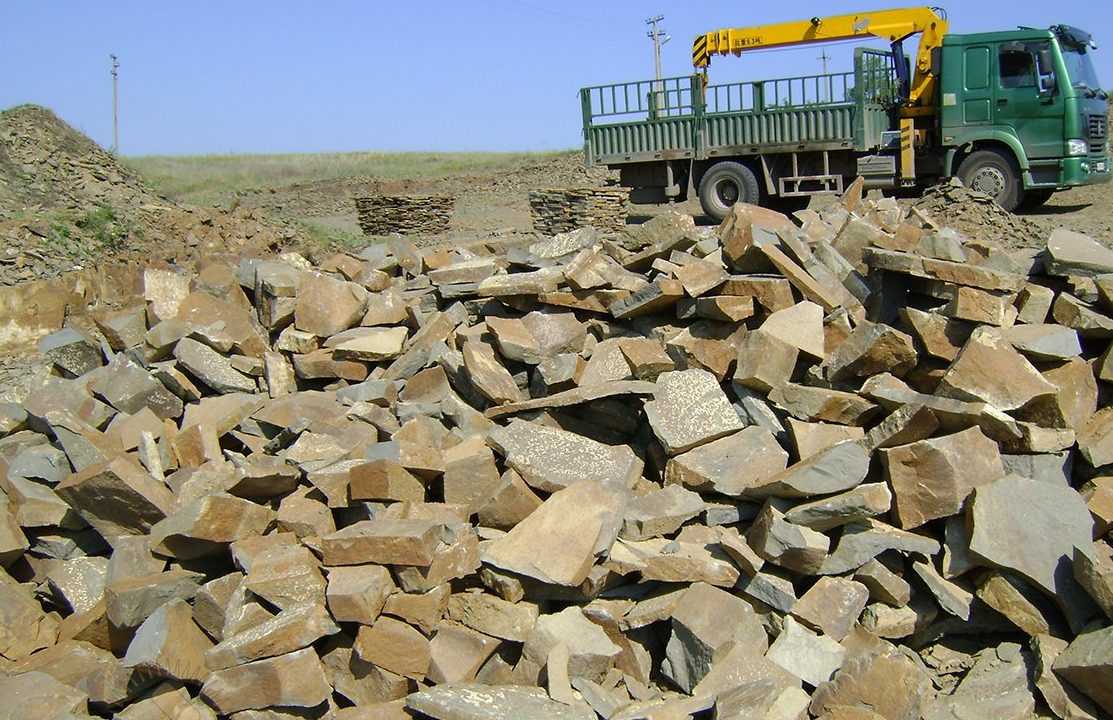

Рисунок 3. Бутовый камень

Самое распространенное сырье — обычный булыжник, хотя иногда используют известняк, ракушечники либо песчаники. Бутом именуют камень, имеющий две параллельные грани, причем они должны быть ровными. Для строительства требуется подбирать куски материала, обладающие примерно одинаковыми габаритами по ширине и высоте.

Требуемые параметры бута:

материал не способен крошиться при его расколе, он не пылит;
качество сырья (отсутствие загрязненных поверхностей, размеры соответствуют выбранным требованиям).

Когда после удара булыжник издает чистый звонки звук и не колется — это гарантия его качества. Рекомендовано приобретать стройматериал у проверенных поставщиков. Они непременно подбирают заказанный размер булыжников для вашей постройки. Если бут имеет приемлемые габариты, ему не нужны никакие подготовительные работы перед укладкой. Хотя на практике цена такого отобранного материала слишком высокая, поэтому строители самостоятельно выполняют подгонку камней под заданные размеры.

Еще на строительной площадке выполняют плинтование. Так именуют операцию, связанную с разбивкой бута для получения однородных булыжников, у которых вес не превышает 30 кг. Благодаря этому удается получить максимально одинаковые камни, чтобы расходовать при ух монтаже меньше раствора.

Укладка первого слоя

Когда уже засыпана подушка в траншею, на нее монтируют опалубку, в которую заливают раствор, служащий защитой конструкцию от разрыва кладки и выдавливания бута. После высыхания раствора на него выкладывают первый слой булыжников. Желательно выбирать крупный камень с параллельными гранями. Рекомендовано первый слой класть вдоль выкопанной траншеи, не допуская превышение расстояния между элементами более 5 см. когда камни разложены, их заливают раствором, контролируя, чтобы он целиком просочился во все щели. Слой заливки зависит только от высоты уложенных камней и составляет обычно 15–25 см.

Создание новых бутовых слоев

Рисунок 4. Укладка бутового камня

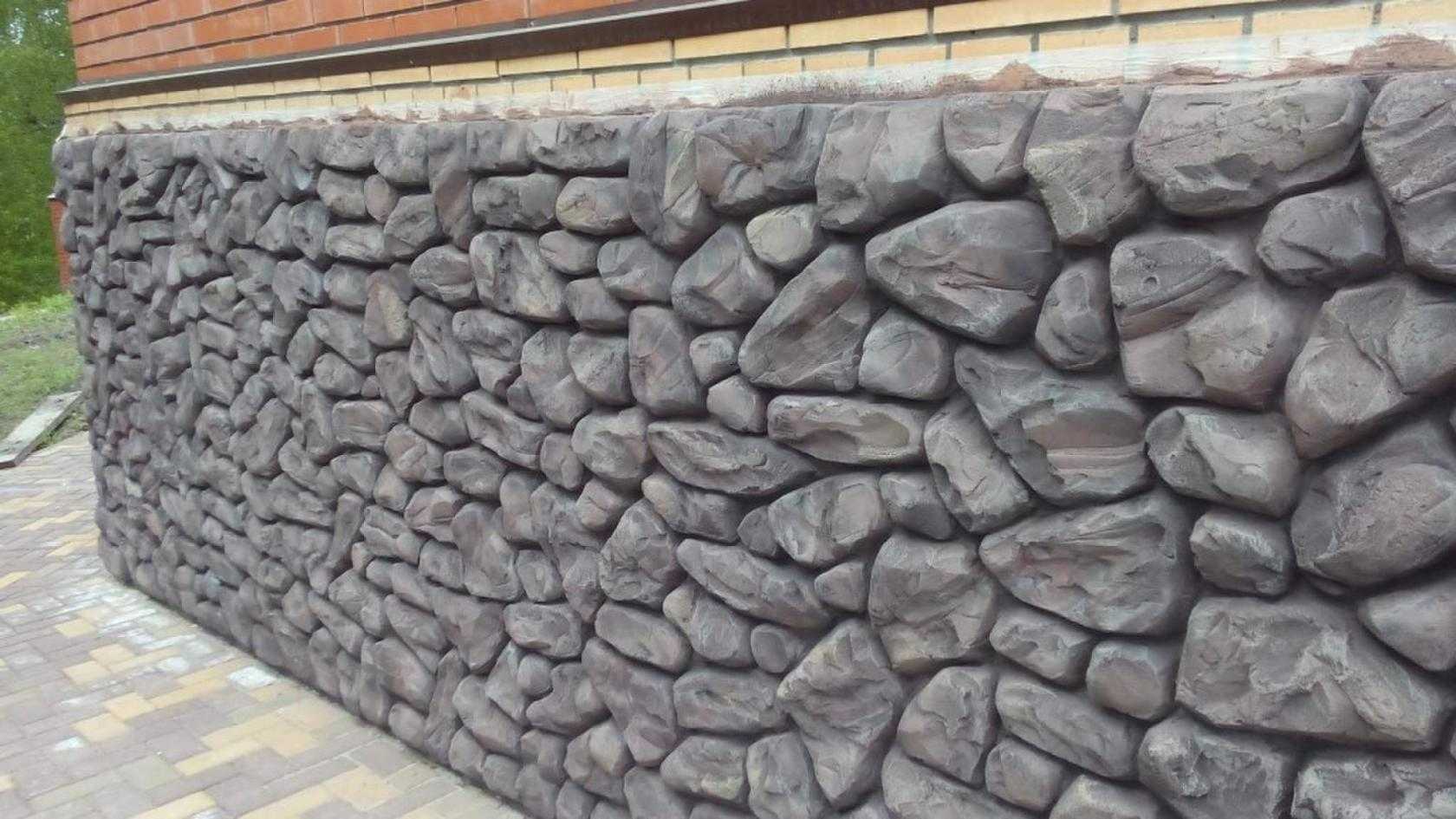

Приступая к укладке следующего слоя при сооружении бутового фундамента для дома своими руками, обеспечивают принцип перевязки камней. Ряды делают максимально ровными и параллельными. Второй ряд мостят поперек траншеи, следующий — вдоль. Для выкладывания ростверка оставляют самые ровные булыжники. Его кладут по аналогичному принципу, выдерживая максимальную толщину слоя в 30 см. Когда кладут поверх ленточного фундамента бутовый цоколь, камни выбирают самые красивые, поскольку никакой дополнительной отделки они не предусматривают.

О материале, его преимущества и недостатки

Что представляет собой этот дикий камень? По сути, это — булыжник неправильной формы, который является результатом разработки доломита, известняка и песчаника. Один такой кусок может достигать до 500 мм в размере и весить до 50 кг.

Как и любой материал, бутовый камень имеет свои плюсы и минусы. Начнём с преимуществ:

Экологичность. В бут не добавляются примеси, как это можно сделать с бетонной смесью или глиной;

Эстетичность

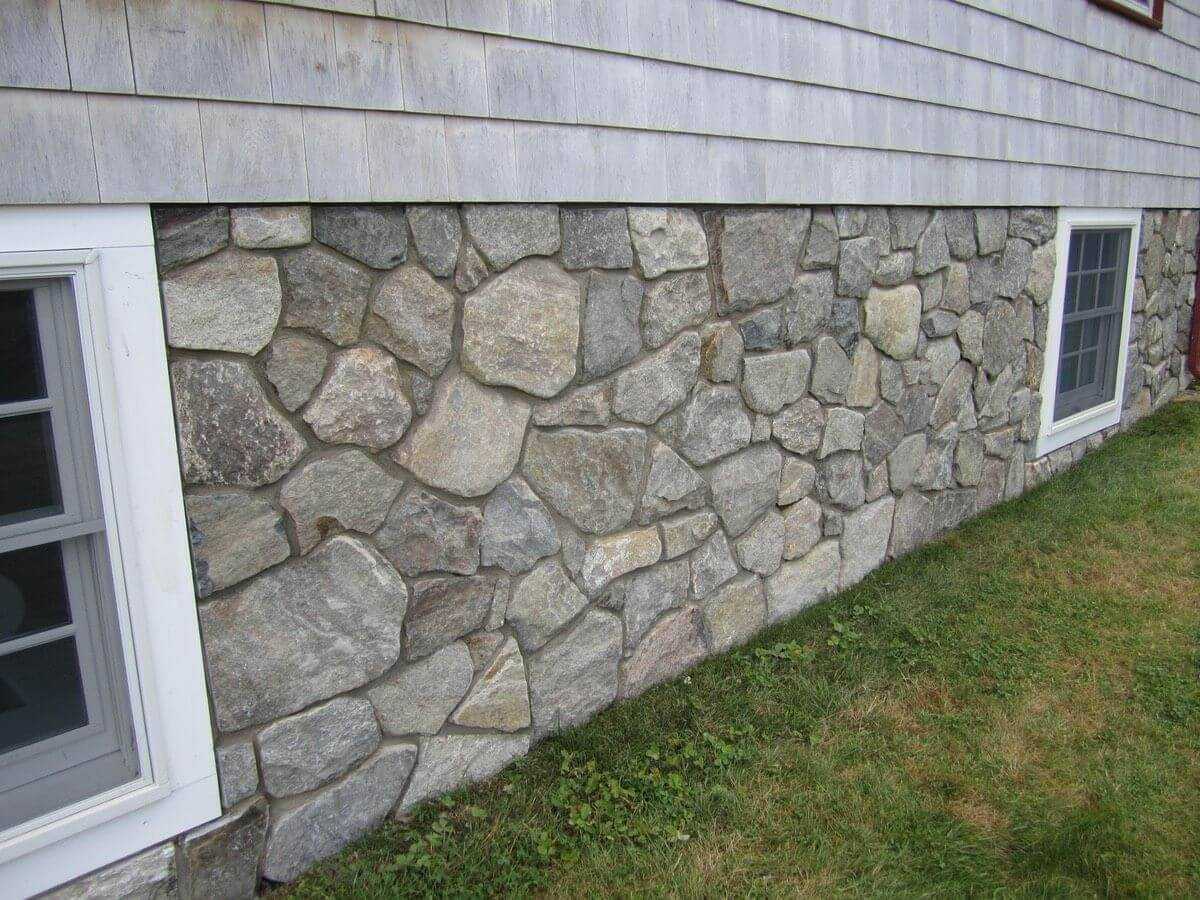

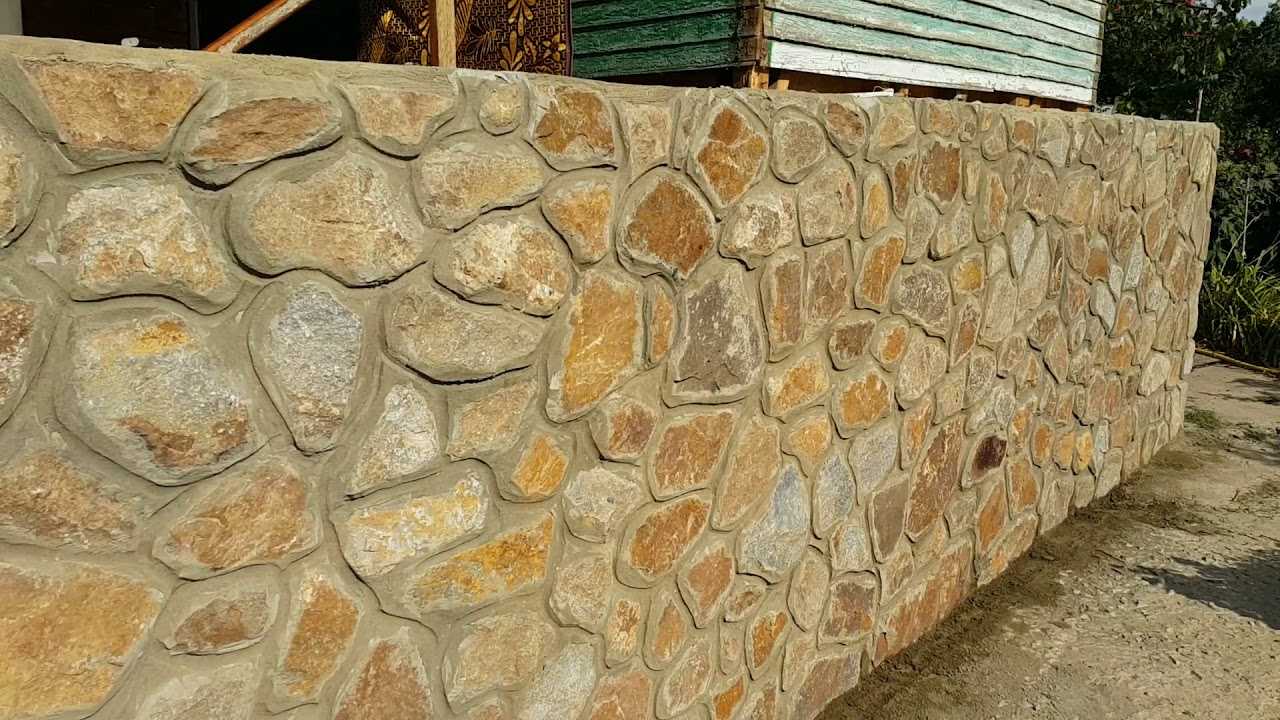

Фундамент из природного бутового камня выглядит красиво, что важно для тех, кто возводит основание выше уровня поверхности;

Низкая ценовая стоимость. Тот же бетон стоит на порядок дороже;

Возможность проведения работ без привлечения техники

Например, для ФБС минимально требуется лебёдка. А бетон и вовсе мешается и закачивается специальными машинами. Каменную кладку вполне можно создавать вручную;

Прочность. Если кирпич выбирают для лёгких построек, то камень может выдержать и более серьёзные здания;

Отсутствие боязни температурных перепадов. Такой фундамент не разрушается внезапно наставшими холодами или резким потеплением;

Долговечность. Бутовое основание может простоять полтора века.

Теперь расскажем о недостатках. Их немного:

Проведение работ исключительно вручную. С одной стороны, можно создать фундамент из камня своими руками, с другой, техника здесь — не помощник;
Временные затраты. Повозиться здесь придётся долго;
Необходимость в подготовке бута, что также занимает немало времени.

Первым делом нужно проверить материал на наличие дефектов вроде трещин и расслоений — их не должно быть. Далее стоит нанести удар молотком: если вы слышите звонкий звук, а на камне не появились те же дефекты, он подходит. Можно ещё и расколоть бут, при этом он не должен пылить и дробиться.

Монтаж

Как уже говорилось, бутобетонный фундамент своими руками сделать можно, важно придерживаться определенных правил и последовательности

Подготовительные работы и анализ основания. Нужно узнать о наличии грунтовых вод, снять верхний плодородный слой почвы, удалить с местности все коряги и корни;
Выкапывание котлована должно осуществляться с учетом высоты подземной части конструкции плюс толщина подушки – песок и щебень, около 20 см. на этом же этапе при наличии высоких грунтовых вод в углубление укладываются дренажные трубы с выводом в колодец или канаву;
Насыпь подушки с уплотнением;
Далее устанавливается опалубка по ширине ленты под внешние и внутренние стенки

Важно сделать перемычки по верху формы и распорки по бокам, чтобы тяжелые камни не изменили форму и целостность опалубки;
Утрамбованный песок и щебень нужно зафиксировать бетоном М75-М100 слоем 2-5 см. Он служит одновременно частью подушки под ленту и предотвращает введение бутовых камней в основание;
Когда нижний слой схватится, заливается цементно-песчаный раствор (цпр) М350-М400 равномерным слоем около 20 см

Равномерно укладывается первый слой камней таким образом, чтобы между ними было усредненное расстояние 5 см. Бут должен выступать над раствором примерно наполовину. Если камни мелкие, толщину растворной заливки следует сделать меньшей;
Заливается цпр так, чтобы нижний ряд был закрыт, а жидкий слой составлял, опять же, половину толщины следующей кладки камней. При необходимости монтируется арматурный каркас;
Действия повторяются до верхней метки, последняя заливка осуществляется вровень для создания гладкой монтажной поверхности. Поливается водой.

Секреты устройства бутобетонного фундамента:

Укладку камней нужно осуществлять сразу после заливки раствора, пока он не схватился, то есть работать надо в темпе;
Подбирать бут нужно по форме, чтобы он равномерно заполнял объем опалубки без образования пустот;
Залитый бетон протыкают куском арматуры или деревянной палкой, чтобы изгнать из массы воздушные пузыри;
При работе в морозы конструкцию необходимо хорошо теплоизолировать на первое время до набора прочности %, в теплое время – своевременно поливать и держать под пленкой для избегания пересыхания.

Как видно, обустроить бутовый фундамент даже непрофессионалу несложно, важно правильно определить размеры ленты, подготовить камни и затворить цементный раствор. Конструкция в результате получается долговечной и надежной

Перед кладкой стен поверхность фундамента покрывают гидроизоляцией.

Какие камни пригодны для фундамента из бута

Схема сооружения бутового фундамента.

Такой природный строительный материал для фундамента, как бут, или бутов камень, является горной породой вулканического, осадочного или метаморфического происхождения. Отсюда красота и многообразие цветов камня, полученного из разных карьеров. Ленточный фундамент из камня можно сделать с применением:

известняка;
ракушечника;
песчаника;
доломита;
гранита;
диорита;
базальта.

В результате взрыва удается добыть камни размером от 150 до 500 мм. Если говорить о весе отдельного камня, то он варьируется от 20 до 40 кг.

Схема ленточного фундамента из бутового камня.

Форма камней тоже имеет свою градацию: рваный, постелистый, плитняковый. Рваный бут имеет самую неправильную форму, с множеством выступов, иногда достаточно острых. Название постелистый говорит само за себя, но это не значит, что он не имеет бугров. Специалисты утверждают, что постелистый бут должен иметь минимум одну гладкую поверхность. А вот плитняковый обладает двумя параллельными относительно ровными гранями.

Бутовый камень используется не только для фундамента дома, но и в дизайне ландшафта, так как он прекрасно сочетается с зелеными насаждениями. Но нет монументальней, надежней и долговечней, чем бутовый фундамент дома, стены, уходящие глубоко под землю в случае полноценного подвального помещения. Актуальны они и при сооружении неотапливаемых хозяйственных построек благодаря своим техническим показателям.

Разметка участка и подготовка котлована

Соорудить самостоятельно основание — легкое дело. Для выполнения этих работ понадобятся такие инструменты:

лопата;
строительный уровень;
отвес;
кельма;
молоток;
рулетка.

Перед тем как залить бутобетонный фундамент, надо исследовать почву на стройплощадке. Уровень грунтовых вод и глубина промерзания земли — основные параметры, которые необходимо изучить и занести в проектную документацию. Далее надо произвести расчет характеристик основания с учетом временных нагрузок и массы готового объекта.

Технология устройства бутобетонного фундамента состоит из таких подготовительных мероприятий:

Очистить строительную площадку от мусора, растений и других посторонних предметов.
Удалить плодородный слой, толщина которого, как известно, составляет 15 см. Если пренебречь выполнением этого пункта, то корни растений со временем сгниют и испортят конечную конструкцию напольного покрытия здания.
Выполнить разметку участка: установить колышки в тех местах, которые отмечены в проекте, а после протянуть между ними веревку или капроновую нить.
Вырыть траншею глубиной на 20 см ниже, чем точка промерзания грунта на участке, при этом ширина канавы должна быть на 10 см больше самого фундамента.
Засыпать на дно песок и гравий, а после тщательно смочить и утрамбовать полученный слой, толщина которого в результате должна составлять 20-30 см.
Настелить рубероид на песчаную подушку таким образом, чтобы гидроизоляционный материал заходил на стенки траншеи на 15-20 см

Все работы легко выполнить самостоятельно. Однако для рытья траншеи можно нанять экскаватор, а грунт лучше уплотнять с помощью виброплиты.

Ленточный фундамент из бута: устройство и расчет

Глубину закладки основания рассчитывают с учетом максимальных минусовых показателей и особенностей рельефа территории. Чем ниже температура зимой, тем сильнее и глубже промерзает почва, тем, соответственно, глубже нужно закладывать бутовый фундамент.

Для одноэтажного дома из легких материалов (каркасные, деревянные дома) достаточно закладывать основание на глубину в 50 сантиметров, для 2-3-этажных зданий – до 1 метра, тяжеловесные постройки требуют фундамента глубиной 1.5-2 метра.

Ленточный фундамент делают на 20 сантиметров шире внешней стены и на 50 сантиметров шире стены внутренней. В соответствии с периметром будущего здания, шириной стен, глубиной закладки рассчитывают нужный объем камня. Если основание строят на сухой почве, глиняный раствор замешивают в пропорции 1:5, для влажного грунта понадобится цементно-глиняная смесь, приготовленная в пропорции 1:1:9 (цемент : глина : песок).

Устройства песчаной подушки

Для этого используется чистый, очищенный от примесей песок. Затем на дно траншеи засыпается первый слой, слегка увлажняется и утрамбовывается. Этот процесс повторяется несколько раз.

Завершающий этап подготовки – монтаж гидроизоляции. Для этого на песчаную подушку устанавливаются листы рубероида. Монтировать его следует внахлест, что предотвратит от потери влаги во время застывания бетона.

Как еще можно выполнить гидроизоляцию фундамента читайте в статьях Гидроизоляция на цементной основе и Гидроизоляция кирпичной стены и Гидроизоляция бетонного фундамента своими руками.

Когда подготовительные работы завершены, начинается самый ответственный этап – укладка камня. Для этого необходимо тщательно подготовить материал. Нужно отобрать камни с плоскими гранями, а если таких нет, то откорректировать имеющийся материал с помощью молотка-кирки и зубила. Затем этими ровными поверхностями камень укладывается в траншею и вдавливается. Такая ровность нижнего ряда необходима для того, чтобы создать опору, на которую усядется фундамент.

От них следует избавиться путем засыпки более мелких камней и щебня. Затем поверхность трамбуется и обрабатывается кувалдой. Этот процесс продолжается до тех пор, пока не образуется ровный слой. Ровность поверхности можно определить с помощью натянутой веревки. Затем разводится бетонный раствор и заливается на ровную поверхность.

Для замешивания раствора используется цемент и песок (1:3). Раствор не должен быть очень жидким. Для увеличения устойчивости здания можно сделать цементно-песчаный раствор в пропорции 1:4 с добавлением щебня. В последнем случае нужно следить за тем, чтобы смесь не содержала пузырьков воздуха.

После застывания первого слоя необходимо выполнить укладку второго и последующих слоев камня и их заливку.

Если делается высокий фундамент, то следует сделать армирование последних слоев. Для этого используется арматура или прочная проволока, которая закладывается между слоями.

Недостатком такого типа кладки является трудоемкость процесса. Потребуется много времени для подбора камней. Можно приобрести готовый ровный материал, но вместе с трудоемкостью прибавится еще и высокая стоимость. Поэтому следует запастись терпением и кропотливо выкладывать каждый слой материала.
