Как выбрать тепловой насос: обзор 7 популярных моделей

Технические характеристики тепловых насосов с электропитанием 3х380 В

Модель NIBE F1145	6	8
Тепловая мощность компрессора (B0 / W35) *	6,31 кВт	8,30 кВт
Тепловая мощность компрессора (B0 / W50) **	5,10 кВт	6,94 кВт
COP количество киловатт тепла из одного киловатта электроэнергии (B0 /W35) *	4,93	5,01
COP количество киловатт тепла из одного киловатта электроэнергии (B0 / W50) **	3,46	3,54
Высота	1500 мм	1500 мм
Ширина	600 мм	600 мм
Глубина	620 мм	620 мм
Вес нетто	145 кг	165 кг
Электропитание	380В (3-фазы+Нуль)	380В (3-фазы+Нуль)
Фреон	R407C	R407C

* В соответствии с евростандартом EN 255 для 0°C / 35°C. Электрическое питание циркуляционных насосов не учтено.

** В соответствии с евростандартом EN 255 для 0°C / 50°C. Электрическое питание циркуляционных насосов не учтено.

Модель NIBE F1145	10	12
Тепловая мощность компрессора (B0 / W35) *	9,95 кВт	11,82 кВт
Тепловая мощность компрессора (B0 / W50) **	8,46 кВт	11,15 кВт
COP количество киловатт тепла из одного киловатта электроэнергии (B0 /W35) *	5,03	4,79
COP количество киловатт тепла из одного киловатта электроэнергии (B0 / W50) **	3,39	3,39
Высота	1500 мм	1500 мм
Ширина	600 мм	600 мм
Глубина	620 мм	620 мм
Вес нетто	170 кг	178 кг
Электропитание	380В (3-фазы+Нуль)	380В (3-фазы+Нуль)
Фреон	R407C	R407C

* В соответствии с евростандартом EN 255 для 0°C / 35°C. Электрическое питание циркуляционных насосов не учтено.

** В соответствии с евростандартом EN 255 для 0°C / 50°C. Электрическое питание циркуляционных насосов не учтено.

Модель NIBE F1145	15	17
Тепловая мощность компрессора (B0 / W35) *	15,75 кВт	17,24 кВт
Тепловая мощность компрессора (B0 / W50) **	15,12 кВт	16,41 кВт
COP количество киловатт тепла из одного киловатта электроэнергии (B0 /W35) *	4,81	4,60
COP количество киловатт тепла из одного киловатта электроэнергии (B0 / W50) **	3,40	3,40
Высота	1500 мм	1500 мм
Ширина	600 мм	600 мм
Глубина	620 мм	620 мм
Вес нетто	191 кг	199 кг
Электропитание	380В (3-фазы+Нуль)	380В (3-фазы+Нуль)
Фреон	R407C	R407C

* В соответствии с евростандартом EN 255 для 0°C / 35°C. Электрическое питание циркуляционных насосов не учтено.

** В соответствии с евростандартом EN 255 для 0°C / 50°C. Электрическое питание циркуляционных насосов не учтено.

Источник статьи: http://www.nibe-rus.ru/assortiment-produktsii/geotermalnye-teplovye-nasosy/assortiment-produktsii/nibe-f1145

принцип работы, расчет, установка, цены на тепловой насос и монтаж.

Используя тепловые насосы NIBE Ваши энергетические затраты на отопление снизятся на 75%.

1. Экономичность

Чтобы получить в систему отопления 1 кВт энергии, тепловой насос должен потребить из сети всего лишь 0,15 -0,3 кВт.

2. Экологическая чистота

В отличие от твердотопливных и газовых котлов, тепловой насос Nibe не загрязныет атмосферу вредными выбросами и не сжигает топлива.

3. Минимальное обслуживание

Правильно установленные и настроенные бытовые тепловые насосы не требуют дальнейшего вмешательства оператора.

5. Короткий срок окупаемости

Низкий срок окупаемости теплового насоса, 1,5-2 года, достигается за счет уменьшения себестоимости произведенного тепла.

6. Компактность

Тепловой насос Nibe компактен: его модуль — размером с холодильник для систем отопления коттеджей.

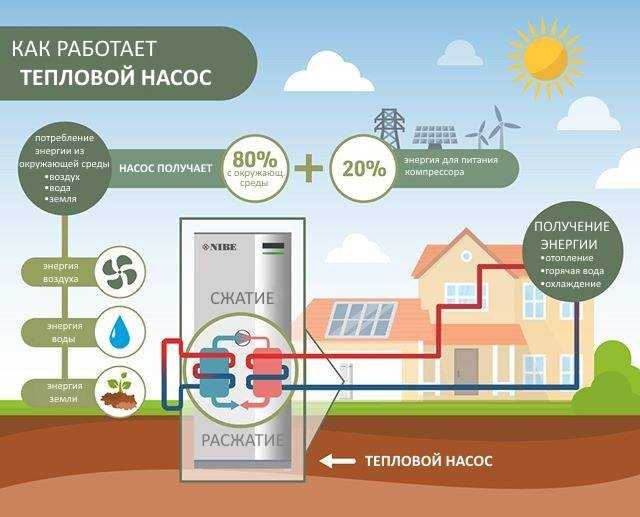

Тепловые насосы для отопления Nibe — высокотехнологичное устройство, которое переводит тепловую энергию источника тепла с низким потенциалом в высокопотенциальную.

Принцип работы теплонасосной установки можно сравнить с работой холодильной установки. Первый теплообменник — конденсатор, который выделяет тепловую энергию, после чего передает ее потребителю, второй теплообменник — испаритель, который утилизирует холод.

Тепловые насосы Nibe относятся к энергосберегающему оборудованию, этот нетрадиционный источник энергии является возобновляемым и экологически чистым. Благодаря современным хладогентам теппловые насосы не производят опасных и токсичных веществ и не оказывают отрицательного воздействия на озоновый слой.

Теплонасосные станции как правило имеют очень хороший КПД, доходящий до 400 — 500%, на каждый потребленный кВт электроэнергии теплонасос выдает до 5 кВт тепла. Данный КПД не зависит от ряда таких внешних факторов, как температура и состояние грунта, а также грунтовых вод, и остается постоянным в течение всего года.

В Швеции тепловыми насосами отапливается около 52% учреждений и частных домов;

В Германии государство предоставляет дотацию из государственного бюджета на установку теплонасосного оборудования в размере 250 евро за каждый киловатт установленной мощности;

В Японии каждый год сходит с конвееров 3 500 000 тепловых насосов;

В США темпы производства тепловых насосов несколько ниже, но тем не менее около 1 000 000 тепловых насосов дает миру эта страна;

В Стокгольме около 12% всего городского отопления осуществляется тепловыми насосами, суммарная мощность отопительной теплонасосной системы составляет 325 МВт, в качестве источника тепла используется Балтика, температура воды +8 °С.

Тепловой насос своими руками. Сборка и установка

Конечно, первичные вложения на организацию отопления дома согласно этой технологии весьма высоки. Поэтому у многих обывателей, заинтересовавшихся этой сверхэконмичной системой, возникает желание хоть немного сэкономить, соорудив ее самостоятельно.

Для этого нужно:

• Приобрести компрессор. Подойдет любой работоспособный агрегат от бытовой сплит-системы кондиционирования.
• Соорудить конденсатор. В самом простом случае в качестве оного может выступать обычный бак из нержавейки, объем которого составляет 100 литров. Он разрезается напополам, внутри его монтируется змеевик из медной трубы малого диаметра. Толщина стенки змеевика должна быть не ниже одного миллиметра. После раскрепления змеевика необходимо обратно сварить бак в целостную конструкцию, соблюдая условия герметичности.
• Собрать испаритель. Это может быть и пластиковая 60–80-литровая емкость с вмонтированной в нее трубой на ¾ дюйма.
• Для организации внешнего контура, расположенного в грунте, лучше использовать современные металлопластиковые трубы – они намного более долговечные, нежели классические металлические и монтаж их гораздо надежнее и быстрее.

Смотрите видео о монтаже теплового насоса Daikin Altherma:

https://youtube.com/watch?v=cxvo20IUv7I

На этом монтаж теплогенерирующей установки заканчивается. Можно пользоваться всеми ее преимуществами, главным из которых является низкое потребление энергоресурса – электроэнергии при значительной мощности теплогенерации.

Тепловые насосы для отопления небольших помещений или под ГВС

Предназначение – экономичное отопление жилых и вспомогательных помещений, обслуживание системы горячего водоснабжения. Самым низким потреблением (до 2 кВт) выделяются однофазные модели. Для защиты от скачков напряжения в сети им нужен стабилизатор. Надёжность трёхфазных, объясняется особенностями сети (нагрузка распределяется равномерно) и присутствием собственных защитных цепей, предотвращающих повреждение устройства при перепадах напряжения. Оборудование этой категории не всегда справляется с одновременным обслуживанием системы отопления и контура горячего водоснабжения.

1. Huch EnTEC VARIO КНР S2-E (Германия) – от 184 493 руб.

Huch EnTEC VARIO самостоятельно не эксплуатируется. Только в связке с накопительным баком системы горячего водоснабжения. ТН подогревает воду для санитарных нужд, охлаждая воздух в помещении.

Из преимуществ – небольшое энергопотребление прибора, приемлемая температура воды в контуре ГВС и функция очистки системы (периодическим кратковременным нагреванием до 60 °С) от патогенных бактерий, развивающихся во влажной среде.

Минусы в том, что прокладки, фланцы и манжету, надо докупать отдельно. Обязательно оригинальные, иначе будут потёки.

При расчёте необходимо помнить, что устройство прокачивает 500 м³ воздуха в час, поэтому минимальная площадь помещения, в котором установлен Huch EnTEC VARIO, должна быть не менее 20 м², при высоте потолка в 3 и более метра.

Основные характеристики Huch EnTEC VARIO КНР S2-E

Характеристикиа	Значение
Схема работы	Воздух — вода
Тепловая мощность, кВт	3.2
Потребляемая электроэнергия, кВт/ч (сеть)	1.9 (220)
Температура теплоносителя  на выходе, °С	55
Диапазон рабочей температуры первичного контура, °С	+7…+35
Хладагент, тип	R134А
Вес, кг	31

2. NIBE F1155-6 EXP (Швеция) – от 355 161 руб.

Модель заявлена, как «интеллектуальное» оборудование, с автоматической настройкой под потребности объекта. Внедрена инверторная схема питания компрессора – появилась возможность настраивать выходную мощность.

Присутствие такой функции при малом числе потребителей (точки водоразбора, радиаторы отопления), делает отопление небольшого дома более выгодным, чем в случае с обычным, неинверторным ТН (у которых нет плавного пуска компрессора и выходная мощность не регулируется).  Потому что у NIBE, при малых значениях мощности, тэны включаются редко, а собственное максимальное потребление теплового насоса – не более 2 кВт.

В условиях небольшого объекта шум (47 ДБ) не приемлем. Оптимальный вариант установки – отдельное помещение. Обвязку размещать на стенах не примыкающим к комнатам для отдыха.

Основные характеристики NIBE F1155-6 EXP

Характеристика	Значение
Схема работы	Рассол — вода
Тепловая мощность, кВт	4-16
Потребляемая электроэнергия (сеть, V/насосы, компрессор/тэны), кВт/ч	380 / 1.9 / 9
Температура теплоносителя  на выходе, °С	65
Диапазон рабочей температуры первичного контура, °С	0… +35
Хладагент, тип	R 407C
Вес, кг	185

3. Fujitsu WSYA100DD6 (Япония) – от 524 640 руб.

«Из коробки» работает только на нагрев в одном контуре. Опционально предлагается комплект для подключения второго контура, с возможностью независимой настройки для каждого. Но сам тепловой насос рассчитан на систему отопления  помещения до 100 м², с высотой потолка не более 3 метров.

В списке преимуществ – небольшие габариты, работа от бытовой электросети, регулировка температуры на выходе 8…55 °С, что по замыслу производителя должно было как-то повлиять на комфорт и точность управления подключенными системами.

Но всё перечеркнула низкая мощность. В нашем климате, отапливая заявленные 100 м², устройство будет работать на износ. Что подтверждают частые переходы устройства в «аварийный» режим, с отключением помпы и ошибками на дисплее. Случай не гарантийный. Исправляется перезапуском оборудования.

«Аварии» влияют на расход электроэнергии. Потому что когда умолкает компрессор, в работу включается тэн. Поэтому совместное подключение контуров СО и тёплого пола (или ГВС) допустимо на объекте площадью не более 70 м².

Основные характеристики Fujitsu WSYA100DD6

Характеристика	Значение
Схема работы	Воздух — вода
Тепловая мощность, кВт	6
Потребляемая электроэнергия, кВт/ч (сеть)	2.04 (220)
Температура теплоносителя  на выходе, °С	60
Диапазон рабочей температуры первичного контура, °С	-20… +35
Хладагент, тип	R410A
Вес, кг	42

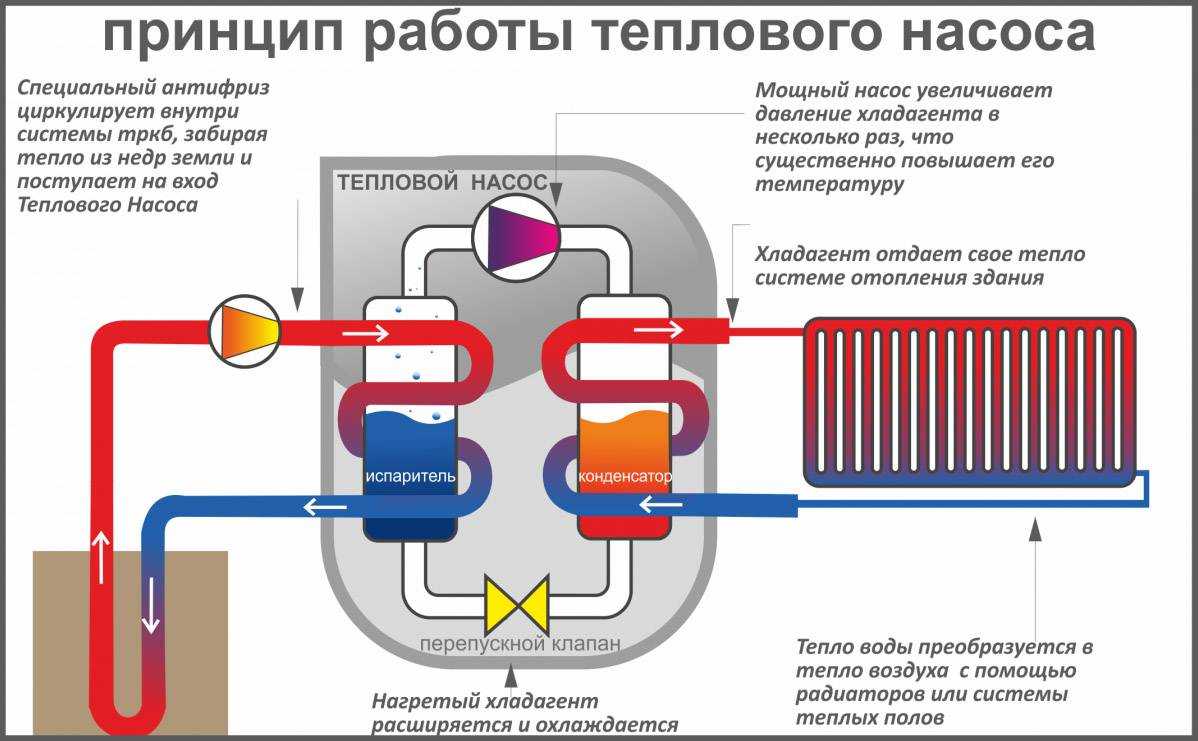

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

1. Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
2. Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
3. Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
4. Сконденсированный хладагент возвращается к старту цикла.

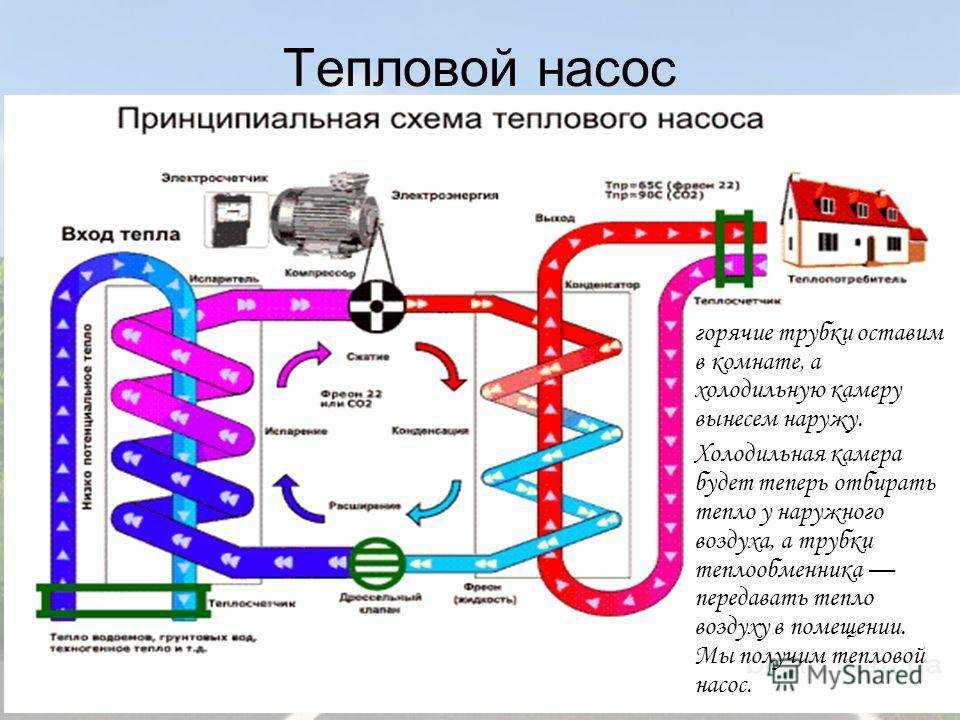

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

• контур с теплоносителем, который перемещает энергию от теплоисточника;
• контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
• контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

• небольшой расход электричества на отопление дома;
• отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
• допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
• отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
• отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
• пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
• возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
• качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Тепловой Насос ВЫГОДЕН или НЕТ?.. Кому не Стоит Покупать Тепловой Насос? (РАЗБОР)

Watch this video on YouTube

Плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

1. Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
2. Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
3. Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
4. При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

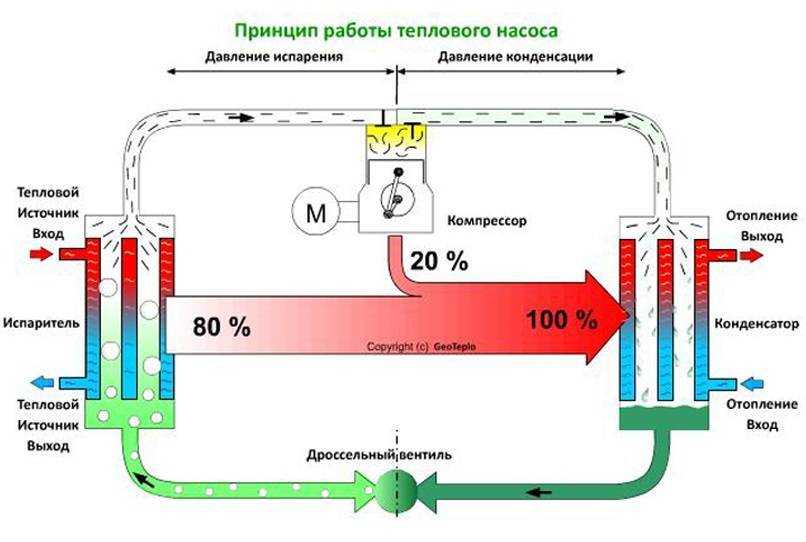

Принцип действия теплового насоса

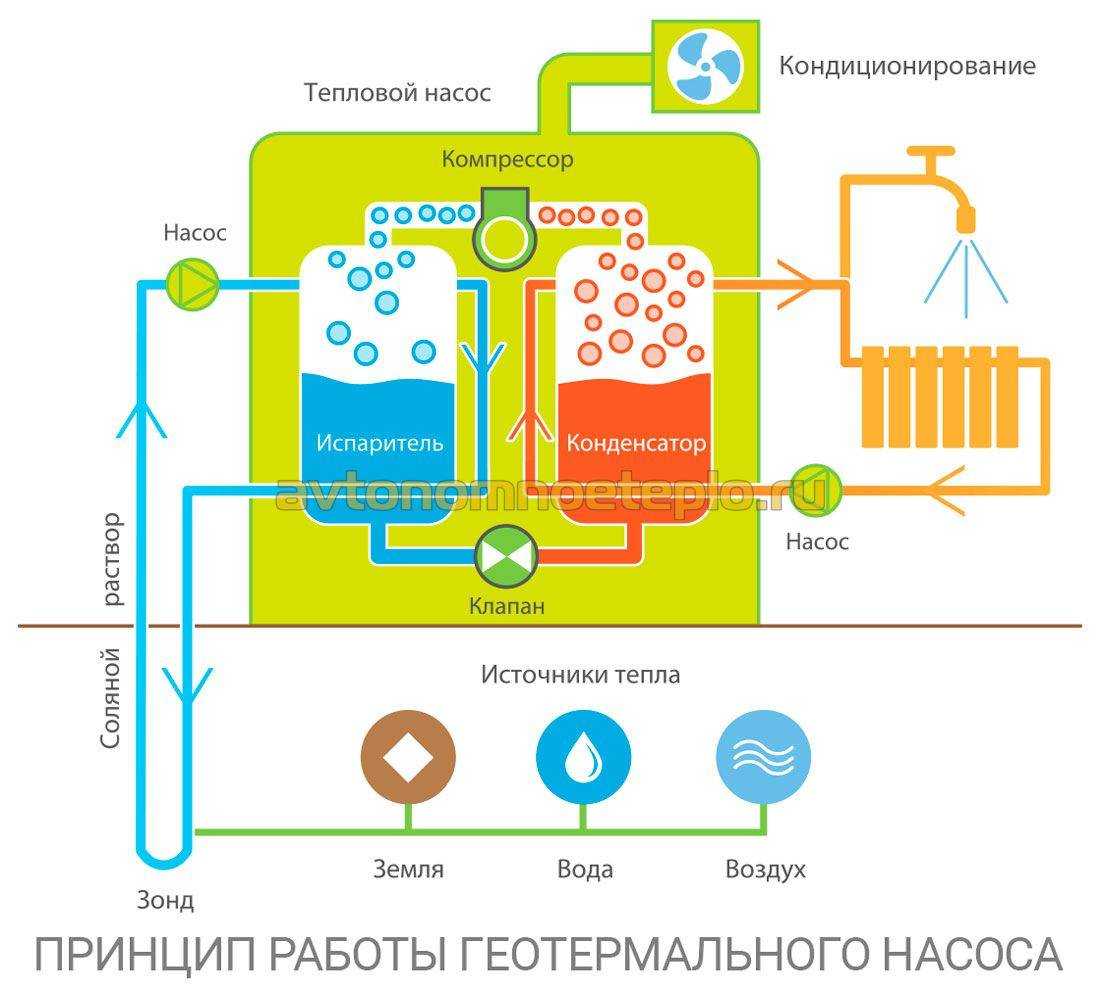

Теплоноситель нагревается от источника низкопотенциального (5…10 °С) тепла. Насос сжимает хладагент, температура которого при этом повышается (50…60 °С) и нагревает теплоноситель системы отопления или ГВС.

В процессе работы ТН задействованы три тепловых контура:

• наружный (система с теплоносителем и циркуляционным насосом);
• промежуточный (теплообменник, компрессор, конденсатор, испаритель, дроссельный клапан);
• контур потребителя (циркуляционный насос, тёплый пол, радиаторы; у ГВС – бак, точки водоразбора).

Сам процесс выглядит следующим образом:

Контур съёма тепловой энергии

1. Грунт нагревает солевой раствор.
2. Циркуляционный насос поднимает рассол в теплообменник.
3. Раствор охлаждается хладагентом (фреоном) и возвращается в грунт.

1. Жидкий фреон, испаряясь, забирает тепловую энергию у рассола.
2. Компрессор сжимает хладагент, его температура резко повышается.
3. В конденсаторе фреон через испаритель отдаёт энергию теплоносителю отопительного контура и снова становится жидким.
4. Остывший хладагент, через дроссельный клапан уходит к первому теплообменнику.

1. Подогретый теплоноситель отопительной системы подтягивается циркуляционным насосом к рассеивающим элементам.
2. Отдаёт тепловую энергию воздушной массе помещения.
3. Остывший теплоноситель по обратной трубе возвращается к промежуточному теплообменнику.

Видео с подробным описанием процесса:

Технические характеристики NIBE F2120 3х400В

Модель теплового насоса NIBE F2120	Ед. изм.	8	12	16	20
Нагрев: параметры работы по стандарту EN 14511 при ΔT=5К, частичная нагрузка
A7/W35 (температура наружного воздуха 7°С и температура нагреваемого теплоносителя 35°С)
Теплопроизводительность	кВт	3,57	3,54	5,17	5,17
Потребляемая электрическая мощность	кВт	0,78	0,69	1,01	1,01
СОР	—	4,57	5,12	5,11	5,11
A7/W45
Теплопроизводительность	кВт	3,66	3,64	5,49	5,49
Потребляемая электрическая мощность	кВт	0,98	0,91	1,33	1,33
СОР	—	3,74	4,00	4,14	4,14
A2/W35
Теплопроизводительность	кВт	4,03	5,21	7,80	9,95
Потребляемая электрическая мощность	кВт	0,91	1,22	1,79	2,36
СОР	—	4,43	4,27	4,36	4,22
A2/W45
Теплопроизводительность	кВт	4,07	5,27	7,97	10,41
Потребляемая электрическая мощность	кВт	1,16	1,49	2,24	2,88
СОР	—	3,51	3,54	3,56	3,61
Охлаждение: максимальные параметры работы по стандарту EN 14511 при ΔT=5К
A35/W7 (температура наружного воздуха 35°С и температура охлаждаемого теплоносителя 7°С)
Холодопроизводительность	кВт	3,8	4,69	7,09	8,10
Потребляемая электрическая мощность	кВт	1,28	1,70	2,72	3,50
EER	—	2,97	2,76	2,61	2,31
A35/W18
Холодопроизводительность	кВт	5,10	5,44	8,19	9,26
Потребляемая электрическая мощность	кВт	1,37	1,73	2,83	3,64
EER	—	3,73	3,15	2,90	2,54
Сезонные параметры работы по стандарту EN 14825
Производительность/SCOP 35°С (умеренный климат)	кВт/-	5,9/4,8	8/4,83	11/5,05	11/5,05
Производительность/SCOP 55°С (умеренный климат)	кВт/-	6,3/3,75	8,3/3,78	12,3/3,9	12,3/3,9
Производительность/SCOP 35°С (холодный климат)	кВт/-	6,8/4,03	9,3/4,05	13/4,25	13/4,25
Производительность/SCOP 55°С (холодный климат)	кВт/-	7,4/3,33	9,8/3,33	14/3,53	14/3,53
Производительность/SCOP 35°С (теплый климат)	кВт/-	5,9/5,43	9,2/5,48	13/5,5	13/5,5
Производительность/SCOP 55°С (теплый климат)	кВт/-	6,3/4,35	9,2/4,48	13/4,5	13/4,5
Электрические параметры
Номинальное напряжение	В	400В~50Гц
Макс. рабочий ток, тепловой насос	А	6	7	9,5	11
Макс. рабочий ток, компрессор	А	5	6	8,5	10
Макс. потребляемая мощность вентилятора	Вт	40	45	68	80
Контур хладагента
Тип компрессора	—	спиральный
Тип хладагента	—	R410А
Количество хладагента	кг	2,4	2,6	3	3
Система оттаивания	—	обратный цикл
Параметры потока воздуха
Ном. поток воздуха через вентилятор	куб.м./ч	2400	3400	4150	4500
Мин. температура наружного воздуха	°С	-25
Контур теплоносителя
Макс. температура подачи теплоносителя	°С	65
Макс. давление в контуре теплоносителя	бар	4,5
Габариты и масса
Ширина	мм	1130	1280
Глубина	мм	610	612
Высота с основанием	мм	1070	1165
Масса теплового насоса	кг	167	177	183

Преимущества геотермальных тепловых систем

Работает тепловой насос от электрического питания. Коэффициент полезного действия согласно потребляемой энергии очень высок и существенно превышает по эффективности любые твердотопливные, газовые, бензиновые и дизельные котлы. Как пример, можно заявить, что при расходе 1 киловатта энергии, тепловой насос выделяет 3-4 киловатта тепла. В итоге получаете 2-3 киловатта тепла абсолютно бесплатно.

Тепловые насосы марки Nibe не нуждаются в специализированном уходе или выделении времени и расходников на получение тепла. К помещению и окружающей среде насосы не прихотливы. Наличие дымохода и окон для проветривания необязательно.

Смотрим видео о тепловых системах:

Покупая системы отопления Nibe, вы забудете, что такое:

• Сажа
• Утечка газа
• Запах солярки
• Разлив топлива
• Высокая пожароопасность

Вы получите удобную и весьма простую в использовании аппаратуру, которая управляется с помощью пульта. Хороший герметик системы позволяет работать ей не громче холодильника.

Появление тепловых насосов Nibe для горячего водоснабжения и отопления еще больше склонило пользователей бойлеров и систем отопления перейти на этот вид получения тепла. Учитывая рост цен на коммунальные услуги, тепловое оборудование Nibe сейчас входят в список самых лучших источников энергии, так как способны в несколько раз экономить электроэнергию. Тепловые системы используются в домашних условиях, и офисных зданиях.

Перед тем как приступить к выбору теплового насоса

Наиболее популярный выбор российских покупателей — многофункциональные тепловые насосы, оптимизированные под работу от разных источников геотермального тепла. Для многих людей решающим фактором при выборе становится возможность теплового насоса обеспечить дом и проточной горячей водой.

Диапазон выходной мощности для большинства тепловых насосов одинаков, а чем выше цена в ряду типового оборудования, тем больше срок эксплуатации между капитальными ремонтами. Признак действительно подходящего оборудования — это наилучшее сочетание следующих рабочих параметров:

• СОР (коэффициент преобразования энергии). Определяет энергетическую эффективность установки, сравнивая отношение температур в первичном и конечном контуре теплообмена с необходимой для функционирования электрической мощностью, причем значение коэффициента, установленное заводом-производителем, не является реальным. Точное значение COP можно зафиксировать только во время работы при конкретной температуре источника тепла и температуре в доме. В большинстве регионов России приемлемо использование устройств, способных обеспечить значение COP от 4,2 до 5,2. COP является общим и основным показателем работы любого теплового насоса, при этом зависит он от характеристик отдельных узлов.
• Производительность компрессора (м³/мин);
• Номинальная электрическая и тепловая мощность установки (соответственно, потребление и получаемое тепло);
• Точка кипения газа-хладагента и его тип;
• Мощность циркуляционных насосов и наличие частотного управления системой;
• Тип и функционал контроллера. Лучше выбрать тепловой насос, работа всех узлов автоматики в котором управляется микропроцессорным контроллером, обеспечивающим как можно больше полностью автономных режимов работы для разных климатических условий.

У большинства поставщиков заказ теплового насоса осуществляется через опросный лист, поэтому каждый агрегат изготавливается индивидуально. Поэтому мы проведем сравнение семи универсальных моделей оборудования от разных популярных производителей.

Viessmann Vitocal 222-G BWT 221.A08

О производителе

Международная компания Viessmann была основана в 1917 году, а работа над серийным изготовлением тепловых насосов активно ведется более сорока лет. Усилиями двенадцати тысяч сотрудников производитель не только вышел на международную арену в качестве надежного поставщика климатической техники для одиннадцати стран мира, но и установил сотрудничество с самыми крупными монтажными и сервисными организациями.

О модели и серии

Встроенный накопительный бак обладает емкостью в 170 литров. Минимальное значение СОР для этих тепловых насосов — 4,3. Он оптимизирован для отопления небольших жилых площадей в районах с умеренным или континентальным климатом. Основной упор в этой модели сделан на комфорт при эксплуатации, установке параметров и режимов работы. Монтаж насоса может быть осуществлен силами самих владельцев при использовании распространенных фитинговых деталей и сантехники. Все три модели адаптированы под использование солнечных коллекторов в первичном контуре теплообмена.

Особенности и основные параметры

При габаритных размерах 680х600х1830 мм насос BWT 221.A08 отличается завидно высокой номинальной тепловой мощностью: 5,9, 7,7 или 10 кВт у трех представителей этой серии теплового оборудования. Агрегаты имеют вес в 250–256 килограмм и могут быть разделены на составные части для удобной перевозки, кроме того:

• В качестве теплоносителя в первичном контуре используется рассол, а значит источником геотермального тепла не могут быть грунтовые воды.
• Vitocal 222-G отличается от аналогов максимально удобным интерфейсом управления в контроллере с тщательно проработанной мнемоникой. Кроме того, сам управляющий модуль может быть вынесен из корпуса котла и размещен в пределах пяти метров от него.
• Максимальная температура воды в отопительной системе и контуре горячей воды — 60 °С.
• Один из самых низких показателей шума (43 Дб) среди тепловых насосов позволяет устанавливать эти агрегаты непосредственно в жилых помещениях.

Скачать документы

Скачать	NIBE F2120 Версия публикации от 30.03.2018	Информационный буклет А4 NIBE F2120 rus	114946_nibe_f2120-4-30032018-rus.pdf
Скачать	NIBE F2120 Инструкция по монтажу от 30.08.2020	Инструкция по монтажу NIBE F2120 rus NEW	114000_nibe-f2120-30082021-rus.pdf
Скачать	NIBE F2120 Версия инструкции от 05.06.2018	Инструкция по эксплуатации NIBE F2120 rus NEW	133332_nibe-f2120-05062018-rus.pdf
Скачать	NIBE F2120 Версия инструкции от 19.12.2016	Инструкция по монтажу NIBE F2120 rus	123826_19122016-rus.pdf
Скачать	NIBE F2120 Инструкция по эксплуатации NIBE F2120 от 26.02.2020	Инструкция по эксплуатации NIBE F2120 rus	114136_nibe-f2120-26022020-rus.pdf
Скачать	NIBE F2120 Версия публикации от 10.03.2017	Информационный буклет NIBE F2120 rus	122235_2120-leaflet-rus-10032017.pdf

Плюсы и минусы отопительной системы, основанной на тепловом насосе

К положительным свойствам тепловых насосов можно отнести:

• Максимальную экономию энергоресурсов. Если при обычно схеме отопления
  загородного дома вся затраченная энергия (причем с КПД максимум 60–70 процентов) преобразуется в тепловую, то в случае применения теплового насоса осуществляется транспортировка внешней рассеянной энергии в локальные участки, обозначенные внутренними радиаторами отопления. Таким образом, вся потребляемая электроэнергия расходуется исключительно на сжатие, транспортировку хладагента и циркуляцию промежуточного теплоносителя во внешнем контуре.
• Обратимость. Большинство конструкций современных приборов способны функционировать и в обратном направлении, то есть при превышении температуры внутри здания определенного предела, заданного значением температуры среды, в которой расположен внешний контур агрегата, возможна работа оборудования на охлаждение внутренних замкнутых пространств.
• Абсолютная безопасность. В отличие от традиционных средств отопления – котлов газовых, твердотопливных, при функционировании теплового насоса не происходит совершенно никаких вредных выделений в окружающую среду. Для работы теплового оборудования, основанного на аккумуляции внешней рассеянной тепловой энергии и переносе ее в конкретную точку, необходимо лишь сравнительно небольшое потребление электрической энергии. А в сравнении с аналогичными показателями электрических котлов отопления, тепловые насосы могут дать многократную фору.

К недостаткам теплового насоса относят:

• Высокую стоимость монтажа. Для нормальной работы теплового оборудования необходимо приложить значительные усилия – вырыть траншеи большой продолжительности, проложить глубокие скважины либо преодолеть зачастую значительные расстояния до ближайшего водоема.
• Необходимость качественной реализации системы. Малейшая утечка хладагента либо промежуточного теплоносителя способна свести на нет все старания. Поэтому при закладке схемы любой вариации необходимо использовать труд исключительно квалифицированных специалистов и в процессе эксплуатации системы исключить риск ее разгерметизации.

4. SunDue SDW-03E

О производителе

SunDue является производителем тепловых насосов на территории СНГ. Казахстанская компания ориентируется в своей деятельности на передовые достижения науки и техники, что в совокупности с традиционной для бывшей советской республики добротностью производимого оборудования позволяет ей смело конкурировать с ведущими мировыми брендами. Таким образом, надежность и качество продукции не уступает европейским образцам, хотя цена значительно ниже. Кроме тепловых насосов в Усть-Каменогорске производятся специальные фитинги, скважинные зонды, трубы для грунтовых теплообменников и прочие комплектующие в необходимом ассортименте.

О модели и серии

В тепловых насосах SunDue, как и в европейских моделях, применяются лучшие образцы агрегатов. Например, серия SDW-03 комплектуется японскими компрессорами EVI Sanyo и .преобразователями частоты Lenze немецкого производства. SunDue не особо заботится о компактности своих устройств. Если в Европе принято комплектовать оборудование в вертикальные корпуса, сохраняя тем самым максимум полезной площади, то SDW-03 имеет почти равностороннюю форму, хотя габаритные размеры остаются относительно небольшими (ДхШхВ): 830х510х760 мм.

Особенности и основные параметры

В тепловых насосах SunDue технические компоненты имеют свободное расположение, что позволило реализовать превосходную систему звукоизоляции (уровень шума 37 дБ) и облегчить доступ к основным узлам устройства для удобства при ремонте и обслуживании. Показатель СОР составляет 4,5, т. е. при максимуме в 12 кВт выходной тепловой мощности насос потребляет до 2,6 кВт электроэнергии. Также SDW-03Е обеспечивает:

Нагрев воды в отопительной системе до 65 °С.

Эффективный нагрев воды для бытовых нужд в проточном режиме за счет теплообменника косвенного нагрева. Накопительный бак отсутствует.

Современную схему управления рабочими режимами с учетом компенсации погодных условий, а также мягкий запуск и остановку оборудования.

SunDue SDW-03E

О производителе

SunDue является производителем тепловых насосов на территории СНГ. Казахстанская компания ориентируется в своей деятельности на передовые достижения науки и техники, что в совокупности с традиционной для бывшей советской республики добротностью производимого оборудования позволяет ей смело конкурировать с ведущими мировыми брендами. Таким образом, надежность и качество продукции не уступает европейским образцам, хотя цена значительно ниже. Кроме тепловых насосов в Усть-Каменогорске производятся специальные фитинги, скважинные зонды, трубы для грунтовых теплообменников и прочие комплектующие в необходимом ассортименте.

О модели и серии

В тепловых насосах SunDue, как и в европейских моделях, применяются лучшие образцы агрегатов. Например, серия SDW-03 комплектуется японскими компрессорами EVI Sanyo и .преобразователями частоты Lenze немецкого производства. SunDue не особо заботится о компактности своих устройств. Если в Европе принято комплектовать оборудование в вертикальные корпуса, сохраняя тем самым максимум полезной площади, то SDW-03 имеет почти равностороннюю форму, хотя габаритные размеры остаются относительно небольшими (ДхШхВ): 830х510х760 мм.

Особенности и основные параметры

В тепловых насосах SunDue технические компоненты имеют свободное расположение, что позволило реализовать превосходную систему звукоизоляции (уровень шума 37 дБ) и облегчить доступ к основным узлам устройства для удобства при ремонте и обслуживании. Показатель СОР составляет 4,5, т. е. при максимуме в 12 кВт выходной тепловой мощности насос потребляет до 2,6 кВт электроэнергии. Также SDW-03Е обеспечивает:

• Нагрев воды в отопительной системе до 65 °С.
• Эффективный нагрев воды для бытовых нужд в проточном режиме за счет теплообменника косвенного нагрева. Накопительный бак отсутствует.
• Современную схему управления рабочими режимами с учетом компенсации погодных условий, а также мягкий запуск и остановку оборудования.

Тепловой насос обогревает дом бесплатной энергией природы

В теории, отбор тепла возможен из воздуха, грунта, грунтовых вод, сточных вод (в том числе из септика и КНС), открытыъ водоёмов. На практике – для большинства случаев доказана целесообразность использования оборудования, забирающего тепловую энергию из воздуха и грунта.

Варианты с отбором тепла от септика или канализационной насосной станции (КНС) – самые заманчивые. Прогоняя через ТН теплоноситель с 15-20 °С, на выходе можно получить не менее 70 °С. Но приемлем этот вариант только для системы горячего водоснабжения. Отопительный контур снижает температуру в «заманчивом» источнике. Что ведёт к ряду неприятных последствий. Например, обмерзанию стоков; а если теплообменный контур теплового насоса размещён на стенках отстойника, то и самого септика.

Самые популярные ТН под потребности СО и ГВС – геотермальные  (использующие тепло земли) устройства. Они выделяются наилучшими эксплуатационными показателями в условиях тёплого и холодного климата, в песчаном и глинистом грунте с разным уровнем грунтовых вод. Потому что температура грунта ниже глубины промерзания почти не изменяется на протяжении всего года.
