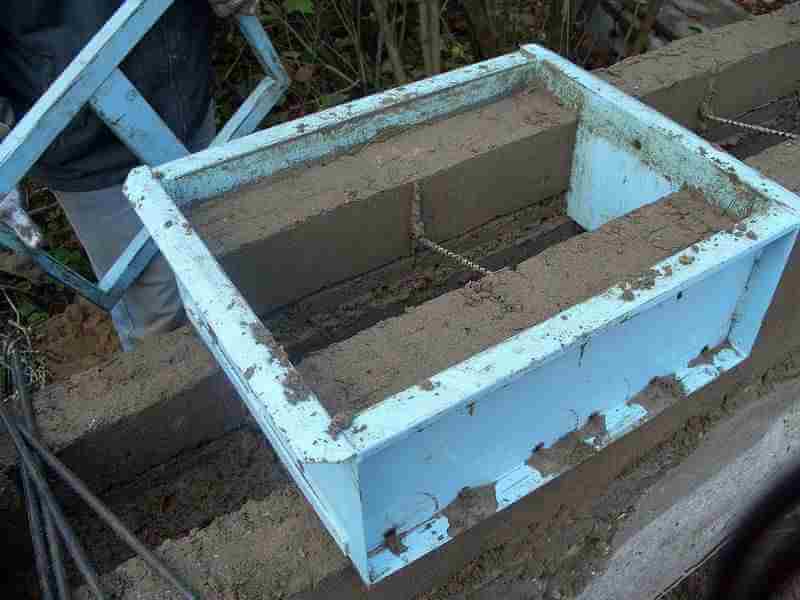

Технология тисэ: строим тёплые стены дома своими руками

Расчет фундамента

На этом этапе важно найти правильное расположение свай, просчитать их общее количество. Максимальное расстояние между единицами – 3 м. При разметке территории в масштабе определяют проекцию внутренних стен

На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м2готового дома составляет такие значения в зависимости от материала изготовления:

При разметке территории в масштабе определяют проекцию внутренних стен. На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м2готового дома составляет такие значения в зависимости от материала изготовления:

строения из кирпича и блоков — 2400 кг:
пенобетон, газобетон — 2000 кг;
каркасные, деревянные дома не более 1800 кг.

Несущая способность сваи диаметром 250 мм по технологии ТИСЭ варьируется в зависимости от грунта от 1,5 до 5 тонн. Точный расчет сможет сделать только специалист высокой квалификации. Но приведенной выше информации может быть достаточно, чтобы, используя эти значения, по минимальным показателям самостоятельно спроектировать фундамент. Каркасный дом площадью 100 м2 при строительстве на рыхлом грунте необходимо возводить на сваях в количестве приближающемся к 100. Распределяют их максимально равномерно по всему периметру и проекции простенков внутри здания. Если грунт надежный, то количество свай смело можно уменьшать вдвое. Приведенные примеры даны для варианта, когда выполняется фундамент ТИСЭ с ростверком. Опорные основы требуют меньшего количества свай. Ленточный фундамент, конструкция из бетонных балок, плит, заглубленных в почву, берет на себя часть массы дома.

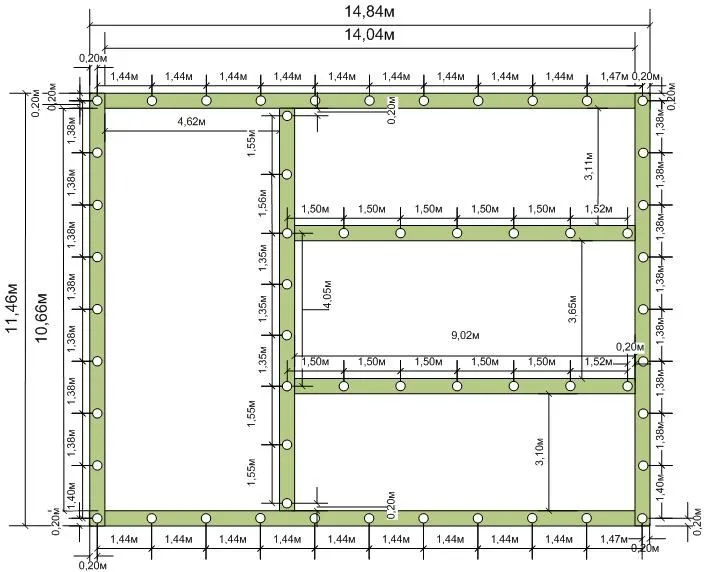

Расчет свайно-ленточного фундамента Источник stroy-dom-pravilno.ru

Проектирование

Технология ТИСЭ – это столбчатый ростверк с уширением подошвы вертикальных стоек. Для всех столбчатых фундаментов характерны недостатки:

они непригодны для влажного грунта (высокий УГВ, болото), свежих насыпей и склонов с перепадом высот больше 1,5 м между противоположными стенами здания;
изготовление полноценного подземного или цокольного этажа на столбах невозможно;
полы по грунту, считающиеся самым экономичным вариантом, можно изготовить только в низком ростверке, который снижает эксплуатационный ресурс стеновых материалов в отличие от висячего ростверка;
при использовании перекрытий в виде плит ПК или по балкам увеличиваются теплопотери, повышается расход утеплителя;
коммуникации в подполье следует дополнительно утеплять;
для любого ростверка требуется забирка, повышающая смету строительства, так как балки запрещено опирать на грунт.

Техническое решение для свай ТИСЭ на крутом склоне.

Создатель технологии Яковлев основными плюсами посчитал отсутствие спецтехники и минимально возможный бюджет строительства, не уточнив, с чем сравнивался фундамент ТИСЭ. Основным достоинством является уширение подошвы столбов, резко повышающее их несущую способность. Именно за конструкцию бура ТИСЭ, позволяющего увеличить диаметр скважины на забое до 60 см без привлечения спецтехники, автор и получил патент.

Бур ТИСЭ.

Обычный ручной инструмент и оснастка мотобура позволяют пробурить скважины 50 см диаметра максимум. Чтобы изготовить уширение стандартного столба при использовании классической технологии, придется либо отрыть шурф большего размера, либо привлечь ямобур для бурения скважины соответствующего диаметра.

В любом из этих вариантов придется отлить плиту на забое, затем смонтировать опалубку меньшего размера, засыпать пазухи после отвердевания бетона. Несущая способность столба увеличится за счет широкой пяты, но снизится из-за снижения бокового трения с прилежащими к телу столба пластами.

Например, при опирании ТИСЭ на глину каждая вертикальная стойка обладает несущей способностью 10 – 12 т. Это втрое больше, чем у столбов без уширения или винтовых/буронабивных свай.

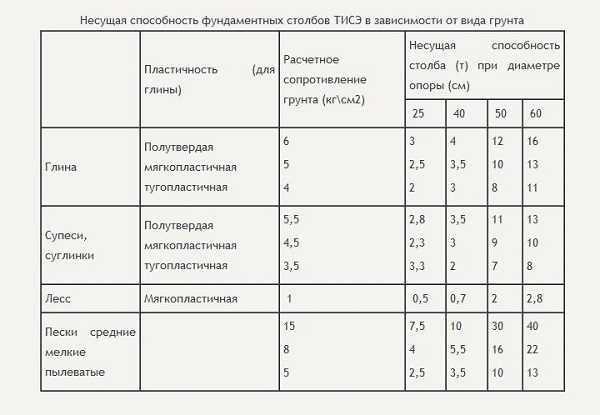

Таблица: Несущая способность свай ТИСЭ.

Фундамент ТИСЭ уступает прочим технологиям по следующим позициям:

плавающая плита позволяет возвести коттедж на влажном грунте;
лента пригодна для проектов с цокольным этажом;
буронабивные и винтовые сваи залегают, не просто «ниже отметки промерзания», а доходят до несущего пласта, то есть гораздо надежнее ТИСЭ;
винтовые сваи – единственная технология, позволяющая возводить стены уже на следующий день, так как бетон внутри их полостей не является конструкционным, а служит лишь для защиты внутренних стенок от коррозии;

Погреб внутри фундамента ТИСЭ.

Ввиду высокой стоимости геологических изысканий их заменяют пробным вкручиванием винтовой сваи в 3 – 5 местах внутри пятна застройки. Методика позволяет сэкономить (обойдется в 1,5 – 2 тысячи рублей вместо 30 тысяч).

Монтаж основания своими руками

После сбора данных по результатам гидрогеологический изысканий переходят к расчету фундамента, который позволит выбрать оптимальные параметры для конструктивных элементов. Имея на руках проект и чертежи можно приступать к строительным работам.

Расчет материала

Чтобы найти потребность в сваях, нужно знать общий вес дома и несущую способность одной опоры. Нагрузка от конструкции складывается из таких параметров:

Веса стен, перегородок, перекрытий, кровли и пристроек.
Полезной нагрузки, учитывающей массу людей, предметов интерьера и тяжелого оборудования (величина принимается равной 150–180 кг на м2 площади всех перекрытий).
Массы снежного покрова (средняя величина по региону, равная 100–300 кг на м2 кровли).

Найденное значение умножается на коэффициент надежности (1,1–1,4) и делится на грузоподъемность одной сваи. Таким образом находят необходимое количество свай. Чтобы рассчитать шаг, периметр конструкции делят на количество опорных элементов. Шаг должен быть в пределах 1,5–2,5 м по СНиП. Точки размещения опор наносят на чертеж по контуру, начиная с углов.

Глубина закладывания фундамента должна быть на 20–30 см ниже уровня промерзания грунта (по результатам геологических исследований). Высота зазора между ростверком и уровнем земли, согласно технологии ТИСЭ, должна составлять 30–45 см (зависит от количества осадков и степени морозного пучения грунта). Высоту свай рассчитывают, исходя из этого зазора, добавляя к нему минимум 10 см – размер погружения опорного элемента в тело ростверка.

Ширину ростверка выбирают по толщине несущих стен, но не меньше диаметра свай, нависание над которыми допускается до 10 см. Высоту ростверка выбирают в пределах 30–60 см, учитывая климатические условия в регионе.

Чтобы найти потребность в бетоне, необходимо рассчитать общий объем фундамента. Для этого разбивают силовую конструкцию на простые фигуры. Объем одной опоры находят по формуле:

где H и R – высота и радиус сваи соответственно, а 10% – запас на пяту.

Объем одной стороны ростверка находят путем перемножения высоты и опорной площади. Полученные значения суммируют и добавляют запасом 5-7%.

Сложности при бурении

Выработку скважин можно проводить с помощью ручного бура или специальной установки (аренда от 1500 руб./стуки). Если грунт плотный и сухой, то сначала делают неглубокие шурфы, заливают их водой и штыкуют металлическим прутом. Чтобы прикладывать меньше усилий в процессе бурения, можно увеличить плечо рукояти.

При работе с сухой почвой может возникнуть другая проблема – осыпание стенок. В этом случае в шурф увлажняют водой, благодаря чему грунт уплотняется и лучше держит форму.

Как формировать расширение?

Для устройства расширения на дне скважины используют бур, оборудованный плугом, который можно выставлять в два положения – на 50 и 60 см. Выработанная почва попадает в грунтоприемник и по мере накопления извлекается.

Движения плугом осуществляют по часовой стрелке, не прикладывая вертикальных усилий, чтобы не допустить чрезмерное углубление шурфа.

Работая с высокоплотным грунтом не обойтись без дополнительного инвентаря – прута с загнутым концом для разрушения твердого пласта земли. С этой целью можно также использовать мотыгу или плоскорез.

В таких геологических условиях допускается уменьшение диаметра пяты, так как несущая способность и так будет достаточно высокой.

Армирование и заливка бетоном

Перед бетонированием в скважину обязательно помещают армокаркас для придания жесткости конструкции, а выступающие над поверхностью арматурные пруты на следующем этапе строительства будут использованы для жесткой связки опор с ростверком.

Для заливки используют бетон прочностью М250–300. Вначале заливают пяту, затем помещают в скважину опалубку из свернутого в трубу листового рубероида, который должен выступать над поверхностью на высоту, равную значению надземной части опорных элементов.

Окружность в верхней части трубы обвязывают проволокой и укрепляют конструкцию щебнем, чтобы его стенки не разошлись под давлением раствора.

Изготовление ленточного контура

Осуществляя заливку ростверка, помните, что это должна быть прочная конструкция из бетона, надежно армированная по периметру

Обратите внимание на качество смеси, надежность соединений арматуры. Очередность мероприятий:

установите и выставьте по уровню деревянные щиты;
оббейте внутреннюю поверхность полиэтиленовой пленкой;
установите арматурные каркасы, соединив их проволокой в жесткий контур;
зафиксируйте неподвижность опалубки с помощью стальных шпилек и поперечно расположенных брусков;
заполните подготовленный контур бетонным раствором, удалите из массива воздух;
обеспечьте твердение бетонной смеси на протяжении 4 недель.

Способ изготовления

Основа бура — водопроводная труба диаметром от 15 до 20 см, которая и будет накопителем грунта.

Конструкция и материалы бура ТИСЭ позволяют сделать его своими руками самым простым инструментом

Сделать можно таким способом:

вварить две вертикальные пластины шагом 40 мм в верхнюю часть куска водопроводной трубы;
вставить между вваренными пластинами, а затем приварить кусок профиля. Это станет основной осью бура;
разрезать наполовину диск пилы с помощью болгарки;
с нижней стороны трубы под углом примерно 15° приварить две половинки диска пилы. К корпусу режущей кромкой приваривать одну сторону, а другую — к оси;
сделать профиль с внутренним размером немного больше профильной трубы, используя полосу из металла. Если профиль квадратной формы, к нему необходимо приварить ушко с отверстием диаметром 8 мм и надеть на профиль. Оно предназначено для перемещения плужка;
из другой металлической полосы согнуть два П-образных профиля размером 40х40 мм;
приварить их к оси так, чтобы получился внутри квадрат, куда и надо вставить удлинитель штанги. Так, в результате должно получиться, что один профиль присоединяется к верхней части, другой -к нижней, приблизительно 50 см;
со стороны режущих элементов в ось вставить старое сверло, диаметр которого около 20-25 мм и вварить;
по краям вваренных пластин сделать две петли с углублениями диаметром 8 мм. В эту часть в будущем будет закрепляться плужок;
отрезать из металла часть длина которой будет на 12 см больше, чем радиус трубы;
эту часть просверлить, сделав отверстие диаметром 8 мм, и приварить в середине петлю;
лезвие плужка закрепить к петлям, а к петле в середине лезвия прикрепить шнур. Когда он будет подниматься вверх, то лезвие плужка будет прижато к оси штанги, а когда шнур будет отпущен, лезвие будет опускаться, и из-за этого внизу отверстия создастся расширение в форме сферы;
к удлинителю оси приварить поперечину длиной около 60 см, вращающую бур Тисэ.

Вентиляция

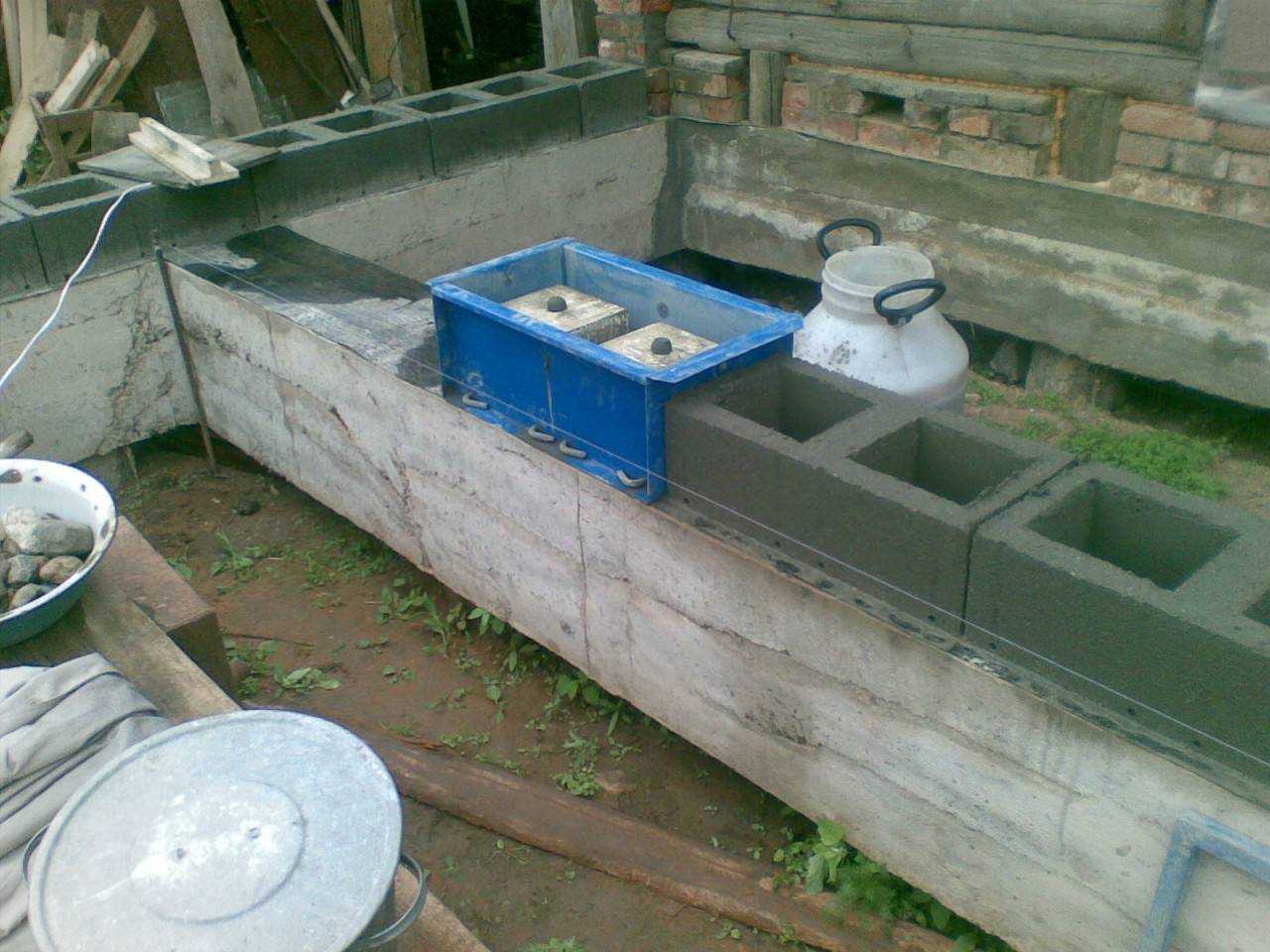

Итак, сложены «дышащие» стены с внутренними полостями-колодцами и горизонтальными технологическими отверстиями диаметром 1 см, которые образовались при распалубке. Грех этим не воспользоваться.

Создатели технологии ТИСЭ предусмотрели систему вентиляции и назвали ее «каменной избой». Вытеснительная система вентиляции образуется «сама собой» в процессе строительства, надо только предусмотреть вентиляционные каналы в наружной и внутренней отделке дома. Приточную вентиляцию обеспечивает система колодцев, вентиляционных каналов и технологических отверстий в наружных стенах дома. Вытяжная вентиляция организуется традиционными способами. Наилучшим вариантом можно считать устройство в каждой комнате окон вытяжной вентиляции, расположенных под потолком напротив основного потока приточной вентиляции и оснащенных регулируемыми жалюзи. Теперь притоком свежего воздуха можно управлять!

Эти статьи Вам тоже могут быть интересны:

Монтаж фасадных блоков
Особенности наружного утепления стен
Оригинальный дизайн маленькой кухни
Ремонт седла крана

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

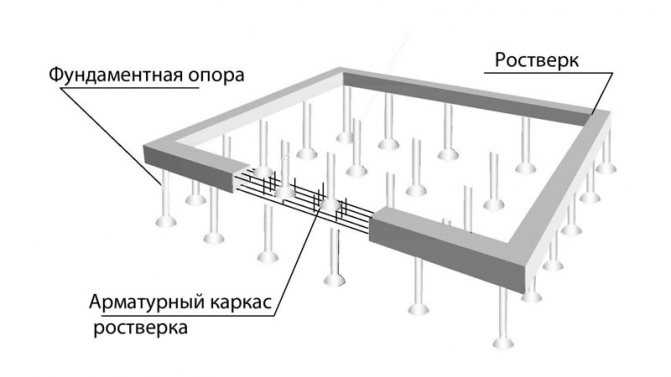

Технология строительства столбчатого фундамента ТИСЭ с ростверком

Главный принцип при применении ТИСЭ – возведение ростверка, опирающегося на опорные столбы фундамента с расширением нижнего конца (подошвы). Столбы для такого фундамента нельзя считать полноценными сваями, хоть скважины для них бурятся по тому же принципу – опоры для фундаментного основания ТИСЭ погружаются на меньшую глубину, а привычные всем сваи не имеют уширения в нижней части.

Бурение скважины с уширением внизу

Отличительная черта ТИСЭ – ростверк столбчатого типа. Практически фундамент тисэ обеспечивает полное нивелирование сил пучения, пытающихся давить на фундамент в межсезонье и при замораживании/оттаивании грунта. Что еще выделяет это сооружение среди аналогичных по функционалу оснований:

Сваи (столбы, опоры) погружаются ниже уровня промерзания грунта в регионе;
Минимальная площадь соприкосновения опоры с грунтом по боковым поверхностям;
Пучинистые грунты заменяются на гравий или щебень на площади строительства дома и за ее пределы на 1,5-2 метра (на расстояние обустройства дренажа и отмостки);

Еще одно достоинство, которым обладает свайный фундамент тисэ: опоры с расширением в нижнем торце (пятке) можно изготавливать по традиционной технологии, а при заглублении сваи (опоры) намного проще пробурить скважину шире, чем диаметр опоры. В скважине заливается пятка, на которую устанавливается трубчатая опалубка диаметром меньше, чем подошва.

Объемный 3-D проект фундамента ТИСЭ

Свободное пространство в скважине заполняется сыпучими материалами для создания дренажа вокруг опоры. Если же применять обычные сваи (без расширенной подошвы), то глубину бурения придется увеличивать, погружая столбы ниже уровня промерзания грунта как минимум на 1 метр, чтобы силы выталкивания пучинистого грунта не смогли воздействовать на подошву сваи.

Опора должна армироваться изнутри, что придаст фундаменту дополнительную прочность. Так, фундамент тисэ своими руками для одноэтажного каркасного дома может иметь всего 2-3 сваи ТИСЭ вместо 10-15 обычных погружных свай, которые вбиваются через 1-1,5 на всех линиях несущих стен.

Для индивидуального застройщика строительство такого инновационного фундамента представляет трудность в одном: как расширить подошву скважины? Покупать специально для этой цели разработанный бур ТИСЭ — очень дорого для одноразовой работы, и это – единственный недостаток авторского метода, так как придется сооружать самодельный бур из подручного стройматериала.

Самодельный бур для скважин с расширяющейся пяткой

Вентиляция

Метки: Строим дом, Строим загородный дом, технология ТИСЭ, ТИСЭ

Технология сооружения буронабивных свай ТИСЭ

Буронабивные сваи по технологии ТИСЭ в плане из расположения и количества ничем от обычных свайных конструкций не отличаются. Как обычно, в первую очередь проводят расчет на несущую способность с учетом материалов, из которых будет возводиться здание. Определяется количество опорных столбов и места их расположения по периметру сооружения.

Проводится бурение цилиндрических стволов до требуемой глубины.
Бур вытаскивается наружу и на него навешивается плуг.
Инструмент опускается до дна скважины, рукоятка плуга отпускается, делая его свободным.
Производится выборка грунта под подошву.

Обратите внимание, что при бурении скважины инструмент вращается по часовой стрелке. При выборке подошвы бур надо вращать против часовой стрелки

В жестких каменистых грунтах бурения проводят с добавлением воды

В жестких каменистых грунтах бурения проводят с добавлением воды.

По окончании буровых работ инструмент вытаскивается, а скважина очищается от грунта. Засыпать в колодец песок для подушки не необходимости. Это не предусматривается буронабивной технологией ТИСЭ. Если фундамент закладывается на слабых грунтах, единственное, что можно рекомендовать, это заливка внутрь скважины небольшого количества цементного молока.

Скважина готова, в нее надо уложить армирующий каркас из стальной арматуры диаметром не менее 10 мм. Основное требование к установке – сделать так, чтобы каркасная конструкция не смещалась в процессе заливки бетонного раствора. Нельзя допустить того, чтобы она соприкасалась со стенками колодца. Это снизит несущую способность сваи.

В первую очередь бетоном заполняется расширенная часть ствола. После чего лучше провести гидроизоляцию цилиндрической части. Для этого можно использовать рубероид, свернутый в трубу, внешний диаметр которой будет чуть меньше внутреннего диаметра скважины. Ствол заполняется раствором послойно со штыкованием или вибрированием.

Для верхней части сваи устанавливается опалубка из стальной или пластиковой трубы. Главное – точно подобрать диаметр. Высота – 10-50 см. Залитые бетоном сваи должны набрать марочную прочность. На это обычно уходит до 28 дней в зависимости от марки и состава бетонной смеси. После чего можно переходить к сооружению ростверка.

Часто задается один вопрос: как заливать буронабивные сваи ТИСЭ с ростверком – вместе или раздельно? Только раздельно, потому что вес ростверка достаточно большой. Не набравшие прочность опоры могут под его массой просто деформироваться или растрескаться. Соединяются же два этих элемента с помощью армирующих каркасов. Поэтому длина каркаса свай обычно на 10-15 см больше. Конструкция устанавливается в скважину, из которой будет торчать этот припуск. К нему и будет жестко крепиться армокаркас ростверка.

Высота ленточного фундамента в пределах 40-50 см, ширина определяется шириною стен дома. Опалубка собирается из плитных или листовых материалов. Нередко днище опалубки выполняют из подсыпанного грунта, который при распалубке удаляется

Обратите внимание, что между армокаркасом и элементами опалубки должен оставлять зазор – минимум 5 см

Производится заливка бетонного раствора слоями, который подвергается вибрированию или штыкованию. Распалубку можно проводить через 7-10 дней, нагружать фундаментную конструкцию только через 28 дней.

Как производится заливка свай?

Для заливки скважин можно использовать бетон, приготовленный непосредственно на участке, или заказать для этих целей раствор на заводе.

Второй вариант позволяет существенно облегчить и ускорить процесс, но только в том случае, если все подготовительные работы будет закончены к моменту заливки.

Для этого придется подготовить армирующий каркас, представляющий собой связанную или сваренную конструкцию из металлических прутьев диаметром не менее 10-14 мм.

На одну скважину их потребуется 4 единицы длиной, превышающей глубину скважины на 150-200 мм – небольшой выпуск требуется для выполнения связки с ростверком.

Обязательным элементом является также и опалубка, в роли которой могут выступать рубероид, пергамин и другие рулонные материалы, одновременно служащие также и гидроизоляцией для конструкции.

Изготовить такую опалубку достаточно просто: достаточно свернуть из них трубу (можно использовать несколько слоев материала) и в таком состоянии аккуратно опустить в подготовленную скважину.

После этого можно приступать к заливке бетона, который рекомендуется провибрировать. При отсутствии специального глубинного оборудования допустимо использовать длинный шест.

Такая процедура является необходимой, так как позволяет избежать образования пустот в бетоне, а, следовательно, призвана обеспечить сваям нужную прочность и несущую способность.

После заливки бетона в скважину нужно выполнить бетонирование оголовка сваи – в этом случае для опалубки можно использовать различные пластиковые емкости или трубы с большим, чем свая, диаметром.

Устройство ростверка

Как правило, ростверк приподнимается над землей на 10-20 см, при этом не рекомендуется делать его массивным.

Связано это не только с заботой о кошельке застройщика, а прежде всего с тем, что слишком массивная конструкция является дополнительной нагрузкой на сваи.

Как правило, высота ростверка определяется толщиной наружных стен дома, при этом ширина конструкции также должна совпадать с аналогичным параметром стен, и особенно этот фактор следует учитывать, если планируется в дальнейшем отделка дома облицовочными материалами – их толщину также рекомендуется учесть.

Однако, в некоторых случаях (если позволяют геологические условия участка и требуется более мощный фундамент для тяжелого здания) в роли ростверка может выступать мелкозаглубленное ленточное основание.

Непосредственно устройство ростверка начинается с повторного выполнения обноски – специального мероприятия, при котором с максимальной точностью определяются все оси строения (первый раз такая операция проводится при разметке мест для скважин).

Такая необходимость возникает из-за того, что разметка перед бурением скважин не исключает искажений или отклонений от соответствующих осей, поэтому пренебрежение этим этапом строительства может привести к тому, что стены нового дома будут возведены не совсем ровно.

После этого нужно приступить к установке съемной опалубки, для которой можно использовать различные листовые материалы, а также к укладке армирующего каркаса.

Следует учесть, что в этом случае армирование производится в нижней части конструкции, при этом каркас обязательно связывается (или сваривается) с оголовками свай.

Утепление фундамента и цоколя снаружи дома. — здесь больше полезной информации.

Далее нужно за один раз выполнить заливку бетона — такое требование позволит получить монолитную конструкцию без швов.

Формирование проёмов

Устройство оконных (дверных) проёмов в трёхслойной стене и закрепление в них рам — несложно и недорого, но связано с соблюдением энергосберегающих мероприятий. В процессе формования стеновых блоков вдоль оконного (дверного) проёма выполняют «четверть», в которую позднее будут упирать оконный (дверной) блок. Для этой цели в форму, в полость внутренней стенки, закладывают съёмную деревянную вставку толщиной 25…30 мм, удаляемую при распалубке (рис. 9а). Не будет лишним и усиление трёхслойной стены вокруг оконного (дверного) проёма введением дополнительной горизонтальной связи (рис. 96). Перед заполнением полости трёхслойной стены утеплителем со стороны проёма закладывают доску, упираемую в гибкие связи, которые заведены в отверстия от поперечных штырей.

Надоконную перемычку в трёхслойной стене также выполняют трёхслойной. Для этой цели можно использовать готовые заводские перемычки(рис. 10) или сделать их самостоятельно (рис. 11). В последнем варианте перемычки отливают или непосредственно над оконным проёмом или вне его — заранее. Особых проблем у застройщика, решившего применить «свои» перемычки, не будет, если ширина проёма — не более 2 м. Две перемычки высотой не менее 150 мм, каждая из которых армирована двумя прутками ф10…12 мм, вполне справятся со своей задачей, но только если на перемычку не опираются бетонные перекрытия. Устройство «четверти» по перемычкам не обязательно. Отсутствие «четверти» можно компенсировать, если раму окна завести в полость утеплителя на 10…15 мм. Но если планируется самостоятельно отлить перемычки, то от «четверти» лучше не отказываться. Более того, снаружи «четверть» можно выполнить в виде пологой арки высотой не более 50 мм. Подобное решение, реализованное автором на своем доме, эффектно «смягчило» угловатые проёмы окон (оконные блоки — прямоугольные, без арки).

Опалубки для перемычек лучше выполнить из обрезной доски толщиной не менее 25 мм, собрав опалубки на саморезах в единую жёсткую конструкцию. Если застройщик пожелает выполнить внешнюю перемычку с аркой, то для облегчения изгиба нижней доски опалубки саму доску пропиливают на глубину не более 10… 15 мм с шагом 150…200 мм. Заранее изготовленные опалубки устанавливают на место формования. Боковые стенки опалубок охватывают обе стенки трёхслойной стены, а снизу их подпирают двумя-тремя стойками, установленными на нижнюю часть проёма. Соотношение песка и цемента в рабочей смеси для отливки перемычки — 3:1 при пластичности большей, чем требуется, например, для формования стеновых блоков (щебень добавлять не обязательно). Чтобы работы по возведению стен не замедлялись при отливке перемычек, опалубки для них лучше изготовить заранее. Перед началом бетонирования перемычек на дно опалубки набрасывают «лепёшки» раствора, на которые укладывают прутки арматуры. Для качественного «созревания» бетона его закрывают полиэтиленовой плёнкой и при необходимости периодически увлажняют. Разборку формы выполняют не ранее, чем через 4…5 дней после бетонирования. Чтобы удерживать утеплитель в полости трёхслойной стены, вдоль нижней кромки проёма между перемычками закрепляют доску, используя для этой цели монтажную пену. Перед началом формования на перемычке очередного ряда стеновых блоков полость заполняют утеплителем и укладывают горизонтальную арматурную сетку. Разобрать опалубку, собранную на саморезах достаточно просто, а при элементарной аккуратности её можно будет ещё неоднократно использовать.
