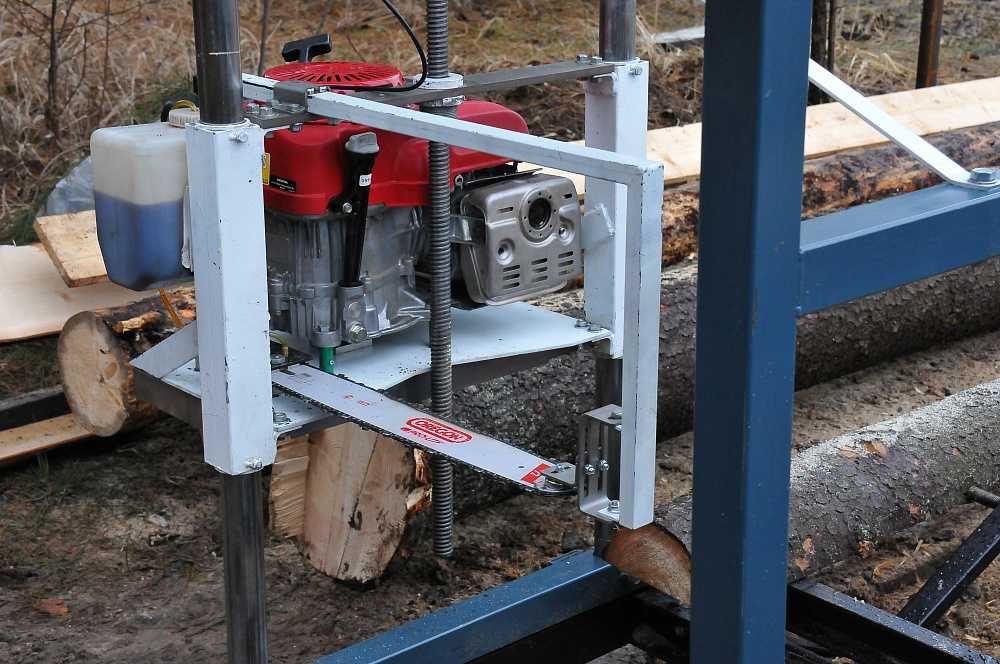

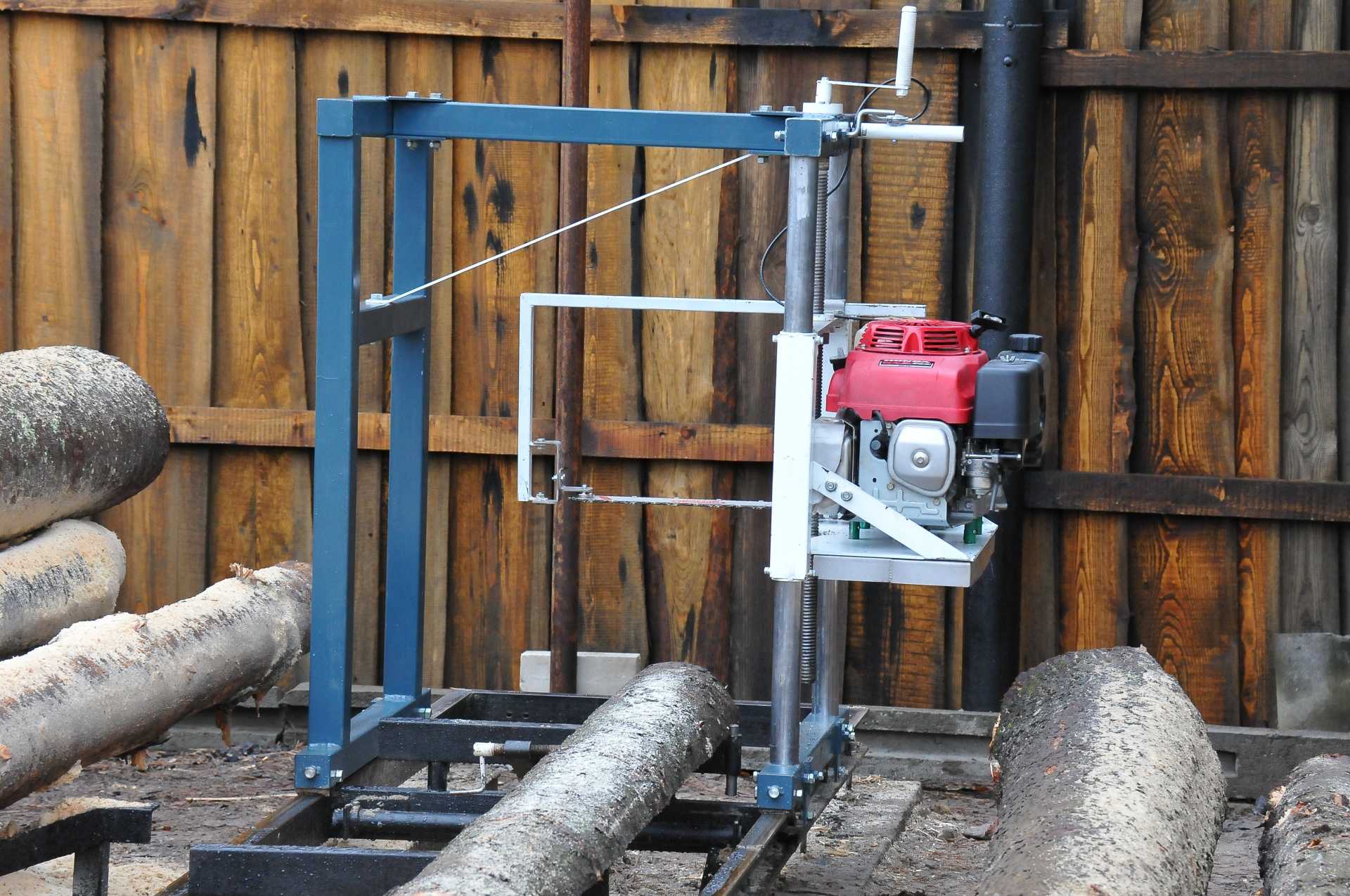

Шинная пилорама

Начать необходимо с понимания, что и сколько будем резать. Если необходимо нарезать 100 – 200 стропил для строящегося дома из дармовых бревен, потом 400 досок – лучше воспользоваться ручной профессиональной бензопилой. Сделаем самодельную пилораму из бензопилы, способ недорогой, простой и эффективный.

чертеж простейшей пилорамы из бензопилы (скачать полный чертеж)

Понадобится любой ровный металлический профиль, сварка и болгарка. Начинаем с максимального длинна бревна – практические около 4 м. На такую длину нужно найти швеллер или двутавр, можно сварить из кусков с усилением – главное чтобы получившийся профиль был ровным. Начинаем делать нашу автономную шинную пилораму на основе бензопилы.

Конструкция представляет собой мощный профиль на рабочей высоте – выше пояса, по которому перемещается в тележке закрепленная бензопила.

Читать также: Как наточить круг на циркулярку

Высота обусловлена эргономикой, длительная коленно-локтевая поза не полезна. Параллельно основному профилю кладется бревно на опорную раму, работающая бензопила перемещается вдоль бревна производит необходимую обрезку.

Несколько подробней об особенностях. Главный элемент – основной профиль, обеспечивающий геометрически правильные размеры пиломатериалов, должен быть достаточно прочным и жестким, если швеллер – не менее 200. Профиль опирается на 3 и более опор, связанных с опорной рамой, на которую ложится бревно.

Основные погрешности при распиловке образуются при колебаниях тележки с бензопилой, поэтому продвижение тележки по профилю — не менее четырех жестко прижатых металлических колес, необходимо предусмотреть ручной привод. Самый простой – вороток колодца с приводным колесиком по основному профилю.

Для установки тяжелого бревна обычно ставят наклоны, по которым удобно толкать бревно последовательно по сторонам на опорную раму, расклинивая его на раме.

Самое сложное – регулировочный механизм толщины изделия. Простейший способ – установка по краям подвижной в вертикальной плоскости опорной рамы винтовых или любых домкратов жесткой фиксации. Регулируем домкраты – регулируем толщину изделия. Пример постройки мобильной шинной пилорамы на основе бензопилы можно посмотреть на фото.

Порезку древесины можно выполнять одному человеку: держась за ручку бензопилы и регулируя газ, второй рукой осуществляем подачу.

Заключение

Несколько мыслей о целесообразности изготовления пилорамы. Проверено временем и практикой – самостоятельное изготовление имеет смысл при бесплатных материалах. Если посчитать трудозатраты и материалы, и возможную выгоду, тот поймете сами

Самое страшное, при самостоятельном изготовлении – мало кто обращает внимание на технику безопасности. Этот момент нужно продумать обязательно! Безаварийной работы и качественной древесины

Здравствуйте уважаемые читатели и подписчики блога Андрея Ноака. В этой статье я расскажу вам о том, какие типы и виды оборудования существуют для распиловки древесного материала. А так же расскажу как выглядит пилорама самодельная из автомобильных колес.

Установка конструкции на основу

После сборки рабочего блока его нужно закрепить на металлическом каркасе, изготовление которого своими руками состоит из несложных действий.

Из прочных стальных трубок свариваются две заготовки, по форме напоминающие букву «П». Верхние части полученных заготовок фиксируются друг к другу посредством электросварки или болтов.
По центру каркаса привариваются четыре патрубка размещённые вертикально. На каждом элементе по внешней стороне проделываются несколько небольших углублений на расстоянии 20 мм друг относительно друга на глубину до половины диаметра трубки.
На рабочем узле также привариваются четыре трубки, внутреннее сечение которых должно соответствовать наружному диаметру патрубков, размещённых на основании. Размещение элементов, должно быть выполнено таким образом, чтобы патрубки на рабочем узле надевались на трубки несущей основы.

Такая конструкция необходима для обеспечения свободного перемещения распиловочного узла в вертикальном положении. Фиксация рабочего узла в необходимом положении по вертикали обеспечивается при помощи болтов.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта » Samodelkindrug» В представленной вашему вниманию статье речь пойдет о создании «Шинной пилорамы» своими руками. По словам автора смастерить данную пилораму довольно таки не сложно, главное захотеть. Первым делом автор сварил станину из трубы 20 мм, она же и будет выполнять роль рельсовой дорожки, по которой будет двигаться каретка с электродвигателем с мощностью в 3000 об/мин, 2 кВт. Длинна шины составляет 400 мм с цепью для продольного пиления, смазка производится перед началом работы и в процессе, но чтобы автоматизировать данный процесс смазки автор рекомендует установить систему капельной смазки цепи. И так рассмотрим подробнее, что понадобилось мастеру для создания пилорамы.

Материалы

1) труба 20 мм 2) уголок 3) болты 4) гайки 5) электродвигатель 2 кВт 6) шина 400 мм 7) звездочка 6 зубьев

Инструменты

1) сварочный аппарат 2) болгарка 3) набор гаечных ключей 4) молоток 5) плоскогубцы 6) дрель 7) ножовка

Шаг 1. И так первым делом автор сделал станину, сварив ее из трубы 20 мм, как видно на фото все предельно просто, сама станина выполняет роль рельсовой дорожки для каретки с закрепленной на ней шиной и электродвигателем.

Шаг 2. Далее автор переходит к изготовлению крепления бревна, делается это следующим образом- на ножку станка продевается труба большего диаметра, на неё наваривается кронштейн на котором будет закреплена доска служащая для укладки бревна. Шаг 3. Как видно на фото мастер крепит шину к каретке 2 болтами, что вполне достаточно для уверенной работы, но все же гайки следует законтрить (Береженого Бог бережет) Шаг 4. Далее мастер производит натяжку цепи, данное действие происходит следующим образом, ослабляются гайки и выдвигая шину вперед происходит натяжение цепи, выбрав оптимальное положение следует затянуть гайки крепления. Шаг 5. После выполнения всех шагов, следует провести проверку и отладку узлов и агрегатов. Шаг 6. Автором производится пробная распиловка бревна. Шаг 7. Проведя распиловку бревна в одном направление следует поднять бревно на необходимый уровень, приставив линейку чтоб измерить в миллиметрах какая доска вам нужна.

Вот собственно таким образом автор собрал для своих нужд небольшую цепную пилораму.

Недостатки: Как у любого инструмента есть свои недостатки, так и здесь,1) основной недостаток это большой расход древесины за счет толщины цепи. 2)Необходимо добавить систему поднятия бревна.

Источник

209 Поделились

Подготовительный этап

Процесс изготовления шинной или дисковой пильной мини-установки гораздо менее трудоёмкий, чем при создании самодельной ленточной пилорамы, но всё равно нужно учесть множество факторов:

Схема цепной пилорамы

Вес и размер брёвен, обрабатываемых на самодельной мини-пилораме, влияет на длину направляющих и толщину металлических комплектующих.
Для тяжёлой и большой древесины необходимо предусмотреть погрузочный механизм или наклонную платформу для закатывания.
Высота самодельной мини-пилорамы должна быть подобрана индивидуально для удобства мастера и снижения нагрузок на его спину.
Все элементы пильной конструкции должны быть надёжно закреплены так, чтобы отсутствовала какая-либо вибрация.
Удобнее в использовании и функциональнее мобильная пилорама, но для неё необходимо дополнительно предусмотреть способ перемещения.
Двигатель лучше выбирать трёхфазный, мощностью минимум 3 кВт.
Древесина должна фиксироваться так, чтобы в процессе обработки она не «играла», иначе распил получится кривой.

Нюансы рабочего процесса

Для изготовления шинной пилы необходимо учесть:

Чертеж пилорамы с размерами

При выборе длины шины с цепью и мощности двигателя надо учитывать диаметр кругляка для распиливания – чем больше, тем длиннее и мощнее.
Мощность пилы напрямую влияет на сложность процесса производства – чем мощнее оборудование, тем быстрее и легче распил.
Использование электричества для питания установки гораздо выгоднее и экономнее, чем применение бензиновых двигателей.
Цепь следует выбирать ту, что предназначена для продольного пиления (оптимально 3*8).
Обычных цепей хватает ненадолго, чтобы уменьшить затраты на их замену рекомендуется приобретать твердосплавные разновидности.

Перед сборкой дисковой пилы учитывается:

Схема крепления кронштейнов и штанги пилорамы

Диаметр выбранного дискового режущего полотна напрямую влияет на трудоёмкость и скорость распиливания – чем больше, тем легче и быстрее.
Пилорама может выполняться в 2 вариациях – с ручной подачей древесины на дисковую пилу или с движением пилы вдоль неподвижного кругляка.
Двигатель должен быть установлен максимально далеко от места распиливания.

Прежде чем начать сборку, необходимо определиться с видом самодельной пильной мини-установки, её размерами, конструктивными особенностями и требуемой производительностью. Следующий шаг – подготовка всего необходимого (ориентироваться нужно по чертежу). Только после выполнения описанных действий можно приступить непосредственно к монтажу.

Порядок выполнения сборки

Сначала вам предстоит собрать режущий станок. Для шинной пилорамы изготавливается станина, напоминающая каркас куба. В центральной части этой станины должна располагаться шина от бензопилы. Шина должна быть закреплена с обеих сторон.

Ведомая звездочка, как правило, насаживается на вертикальный держатель. Противоположная часть шины крепится на элементы, позволяющие регулировать натяжение цепи. Но это не обязательно.

Схема регулировки пилорамы.

Лучше надежно зафиксировать шину, а натяжение цепи организовать за счет перемещения ведущей звездочки. Сделать это несложно: ведущая звездочка крепится на вал редуктора, который закрепляется на металлической основе с продольными прорезями. Достаточно будет просто отпустить крепежные элементы и подвинуть редуктор в необходимом направлении.

Приводящий вал редуктора соединяем со шкивом (на шпонку). Второй шкив будет находиться на двигателе. Место для крепления двигателя должно быть организовано так, чтобы ничего не мешало перемещению режущего станка пилорамы. Для натяжения ремней используются ролики. Конструкция ременного сцепления может быть различной. Изготавливать самостоятельно этот элемент необязательно: подойдет любая конструкция от сельскохозяйственных машин.

Общее описание пилорамы

Ленточная пилорама, или лесопилка — универсальный станок для продольной распиловки бревен, чтобы получить различный профильный пиломатериал: доски, брусок, дранку и пр. Конструкция пилорамы включает четыре основных части:

ленточная пила с приводом;
устройство подачи рамы пилы;
регулировочный механизм высоты режущего полотна;
зажимное и крепежное приспособление для бревен.

Приводной механизм пилорамы запускает электродвигатель, или она работает на бензине (дизеле).

Для бытовых пилорам средней мощности подойдет асинхронный электродвигатель 5 кВт или дизельный (бензиновый) мощностью 6-8 л/с. Это позволит обеспечить бесперебойное функционирование установки в номинальном режиме без перегрузок.

Схема работы пилорамы заключается в передаче момента вращения на шкив с закольцованной пилящей лентой шириной до 6 см. Провис ленты компенсирует гидравлический или пружинный механизм.

Рама установки с приводным механизмом движется по рельсам, смонтированным на бетонном фундаменте. Движение обеспечивают стальные закаленные ролики на закрытых шарикоподшипниках, закрепленные внизу корпуса установки. Длина рельсов задает максимальный продольный размер обработки пиломатериала.

Механизм, включающий резьбовую передачу и приводной элемент, регулирует высоту рабочего полотна пилы и задает размер среза. Два вращающихся винта по бокам каретки задают ее движение по направляющим, не допускают перекашивания пилы.

Заготовка, подготовленная для роспуска, укладывается между направляющими, фиксируется зацепами, которые расклиниваются ударами кувалдой. Каретку с пилой подводят к торцу бревна и выставляют высоту рабочего полотна. Затем станок запускают и постепенно перемещают раму с пилой по рельсам, срезая доски заданной толщины. Достигнув окончания бревна, свежесрезанная доска убирается. После этого пилу поднимают и механизм возвращают в исходное состояние.

Зажим, сделанный из направляющей обычной трубы, на которой установлены втулки с зацепами, не допускает смещение бревна при подаче. Неподвижность бревна при обработке обеспечивается заклиниванием механизма и перекосом подвижного узла с закрепленными когтями.

Приведенное описание характеризует сделанную простейшую ленточную пилораму своими руками, используя чертежи. Схема поэтапного строительства лесопилки описана ниже.

Что нужно предусмотреть?

Перед изготовлением нужно обратить внимание на следующие вещи:

Диаметр распиливаемых бревен, если будут большие диаметры, то нужна более мощная пила, более длинная шина с цепью;
Загрузку тяжелых бревен на распиловку, для этого нужно обязательно предусмотреть какой то механизм, или может закатывать их или дополнительные домкраты или в идеале погрузчик;
Бревно должно фиксироваться, чтобы во время распиловки оно не играло и доски были ровными;
Направляющая для бензопилы и салазки не должны играть, поэтому их нужно усиливать;
Чем мощнее пила, тем легче будет осуществляться производство. Поэтому приобретая пилу нужно брать максимально мощную;
Использования электричества в качестве источника энергии позволяет хорошо сэкономить;
Не забываем что цепь должна быть для продольного пиления, это позволит значительно поднять скорость процесса. Специалисты рекомендуют использовать цепь 3*8.
Цепь желательно покупать твердосплавную. Этим на сегодня занимается . Обычные цепи выходят из строя достаточно быстро;
Длину распиливаемых бревен, нужно учесть максимум и минимум. Чтобы максимально длинные входили, а минимально короткие не проваливались между направляющими;
Рассчитывать таким образом, чтобы пила во время работы не вибрировала и не играла на направляющих;
Мощность пилы, в некоторых случаях хочется и помощнее и по экономнее. В таком случае народные умельцы делают следующее. Вместо бензопилы ставят электромотор, а шину оставляют для распиловки, смотрите фото ниже;
Высоту пилорамы. Нужно предусмотреть таким способом, чтобы и спина не болела наклоняться и бревна высоко не нужно было поднимать. Если лес будет не тяжелым, лучше делать ее повыше. Если лес тяжелый, можно и по ниже.
Распиловка леса может осуществляться как верхней частью шины, так и нижней. При распиловке нижней частью, опилки летят в сторону бензопилы и забивают ее. Верхняя же часть выкидывает опилки от бензопилы, это позволяет увеличить как сам срок эксплуатации пилы, так и время простоев во время пиления;
В процессе пиления, цепь очень часто на пиле растягивается и нуждается в натяжке. Поэтому при установке пилы нужно обязательно предусмотреть доступ к натяжке цепи и закрепить пилу с доступом к механизму;
При пилении лучше фиксировать положение рукоятки бензопилы, это упрощает процесс;
Тросик, бельевая веревка или шнурок не должен тянуться, так как процесс пиления должен быть равно мерен во времени.

Пилорамы для домашнего пользования

Для изготовления бруса и досок своими руками применяют несколько типов устройств:

Рамные, устанавливаются на мощный фундамент. Для обслуживания привлекаются не менее трех человек. Отличаются высоким уровнем энергопотребления и производительностью. Общий вид пилорамы рамного типа:

Ленточные могут производить распил бревен большого диаметра. Отдельные образцы оборудования способны распустить ствол дерева диаметром 3 м. Общий вид ленточной пилорамы:

Дисковые довольно часто применяются в личном хозяйстве для распиловки древесины. Отдельные образцы способны перерабатывать дерево диаметром до 1 м. Общий вид дисковой пилорамы (видно, что в ней используются диски, установленные перпендикулярно друг другу. За один проход выполняется распил в разных плоскостях):

Шинные в качестве рабочего органа шину от электро- и бензопил. С помощью подобных устройств пользователи в одиночку могут бревна диаметром около 60 см превращать в пиломатериал. Простейшая шинная пилорама (в этой конструкции пила перемещается по направляющей, изготовленной из швеллера):

На предприятиях по заготовке леса наибольшее распространение получили рамные установки. Настраивать на выпуск определенного формата пиломатериала довольно просто, между пильными полотнами выставляются требуемые расстояния. Использовать подобные пилорамы в личном хозяйстве довольно сложно. Установленная мощность приводов достигает д 30…40 кВт.

Ленточное оборудование используется сравнительно недавно (около 30 лет). Обычно толщина пильной ленты составляет от 0,8…1,0 до 2,5…3,0 мм. На практике эксплуатируются автоматы, которые выполняют распил по заданной программе. Для работы достаточно ввести необходимые данные и установить заготовку. Подсобные рабочие будут убирать со стола готовые доски и брус.

Некоторые самодельщики самостоятельно изготавливают подобные станки. Их привлекает возможность создать сравнительно несложное устройство. Их можно использовать на выезде в лес, организуя лесоперерабатывающий цех на заготовке леса.

Дисковые пилорамы конструктивно самые простые. Применяется диск большого диаметра, который выполняет длинный пил по заданным параметрам. На практике применяют двухдисковые станки, производящие распиловку бревна с двух сторон. Подобный подход позволяет использовать сравнительно небольшие диски.

Использование шины от пилы с электрическим или бензиновым двигателем позволяет применить их для выполнения длинного продольного пиления. Некоторые мастера изготавливают мобильные пилорамы, которые можно перевозить на стройку или в лес. Нужно только организовать раскладку бревен на опоры и установить вспомогательные устройства, обеспечивающие прямолинейное движение рабочего органа.

На практике используют шины с фиксацией в раме и без нее. Если зафиксировать полотно на жесткой рамке, то проще получать обработанную плоскую поверхность. Каркас предотвращает увод в сторону, что часто наблюдается при создании упрощенных устройств.

Специальная рамка для установки шины цепной пилы повышает жесткость конструкции и обеспечивает устойчивое положение полотна при выполнении работы:

Внимание! Изготовив самодельную шинную пилораму, мастер получит станок, который позволит создать небольшое индивидуальное производство. Оно даст возможность производить нужную продукцию и получать определенный доход.

Ленточная пилорама своими руками. Видео

Сделать такую конструкцию достаточно сложно. Кроме того, что нужно подготовить все комплектующие, изучить конструкцию, начертить чертежи, сделать сварочные и токарные работы, необходимо будет обеспечить погрузку бревна весом до 300 кг, регулировку его нарезания и технику безопасности.

Принцип работы ленточной пилорамы

Конструкция напоминает вращение двух катушек, между которыми находится пила. Расстояние между этими катушками равно размеру обрабатываемого бревна.

Рабочий цикл ленточной пилорамы:

Подготовка. Бревнам придается одинаковая форма и размер.
Обработка. Оборудование настраивается, и бревна обрабатываются по заданной схеме.
Заключительный этап. Дефекты, оставшиеся после распиловки, устраняются оператором вручную.

Чтобы получить доску нужного размера, нужно бревно закрепить на платформе так, чтобы оно было неподвижным. После этого мобильная тележка начнет двигаться и распиливать дерево. Хорошо натянутая пильная лента при этом должна находиться в горизонтальном положении. Чтобы доска получилась нужного размера, оператору предварительно следует задать нужные параметры.

Необходимые материалы и инструменты

самодельной ленточной пилорамы

Различные по диаметру трубы.
Шкивы (можно старые, но в хорошем состоянии).
Профильные трубы, с помощью которых будут создаваться шпалы.
Уголки для создания рельс.
Швеллер.

Необходимые инструменты:

фрезерный станок;
сварочный аппарат;
электрическая дрель;
болгарка;
ножовка;
струбцина;
набор гаечных ключей и отверток;
пассатижи;
молоток;
линейка, угольник, рулетка;
различные крепежные элементы (гайки, болты и т.д).

Кроме этого, нужно будет изучить и сделать понятные чертежи конструкции, согласно которым должна проходить вся сборка пилорамы.

Этапы работ по изготовлению ленточной пилорамы своими руками

В первую очередь необходимо сделать неподвижную часть конструкции – станину, которая должна быть П-образной формы. Для ее изготовления подойдут два швеллера, два рельса или уголки 50х100 мм. Длина швеллера должна быть около 8 метров, а высота не меньше 14 см.

По всей длине выбранного материала просверливаются отверстия, расстояние между которыми должно быть в 1-1,5 метра.
Швеллеры стягиваются между собой при помощи труб длиной в 25 сантиметров, болтов и шпилек.
Теперь необходимо сделать стойки труб или швеллеров, на которые будет устанавливаться пилорама. Их количество зависит от длины конструкции. Для восьмиметрового станка нужно сделать четыре стойки.
Для того чтобы добиться жесткости конструкции, ее дополнительно следует укрепить с помощью раскосов.
Теперь нужно собрать мобильную тележку, длина которой должна быть примерно в 60 сантиметров и которая с обеих сторон должна быть на восемь сантиметров больше станины. Изготовить ее можно из стальной плиты толщиной в 46 миллиметров.
Для обеспечения движения тележки необходимо установить электрический двигатель.
Теперь можно прикрепить к тележке дисковую пилу, а сбоку установить специальный штурвал, с помощью которого будет обеспечиваться ее управление. Перемещаться конструкция будет при помощи цепи, которая должна быть натянута.
Из труб следует сделать фиксаторы, которые нужны для того, чтобы бревно не выскакивало. Внутренний диаметр труб не должен превышать 40 миллиметров, так как внутри них нужно будет установить подвижные штанги.
Из металлического уголка необходимо сделать прижимы, которые будут устанавливаться на трубы сверху. Чтобы конструкция была надежной, они должны быть не менее 15 миллиметров. Также необходимо установить зажимные кулачковые механизмы.

Если пила и электрический двигатель не были установлены в начале, то установку можно произвести в конце всех работ. Приобретая двигатель, следует проследить, чтобы пропорции всей конструкции совпадали. Так, например, для станины длиной в 8 метров понадобится пила длиной не менее одного метра и двигатель с мощностью примерно в 10 кВт.

Собирать ленточную пилораму своими руками рекомендуется непосредственно на месте ее размещения. Связано это с большим весом будущей конструкции и с ее массивностью.

https://youtube.com/watch?v=ZFYEUYKHrbE

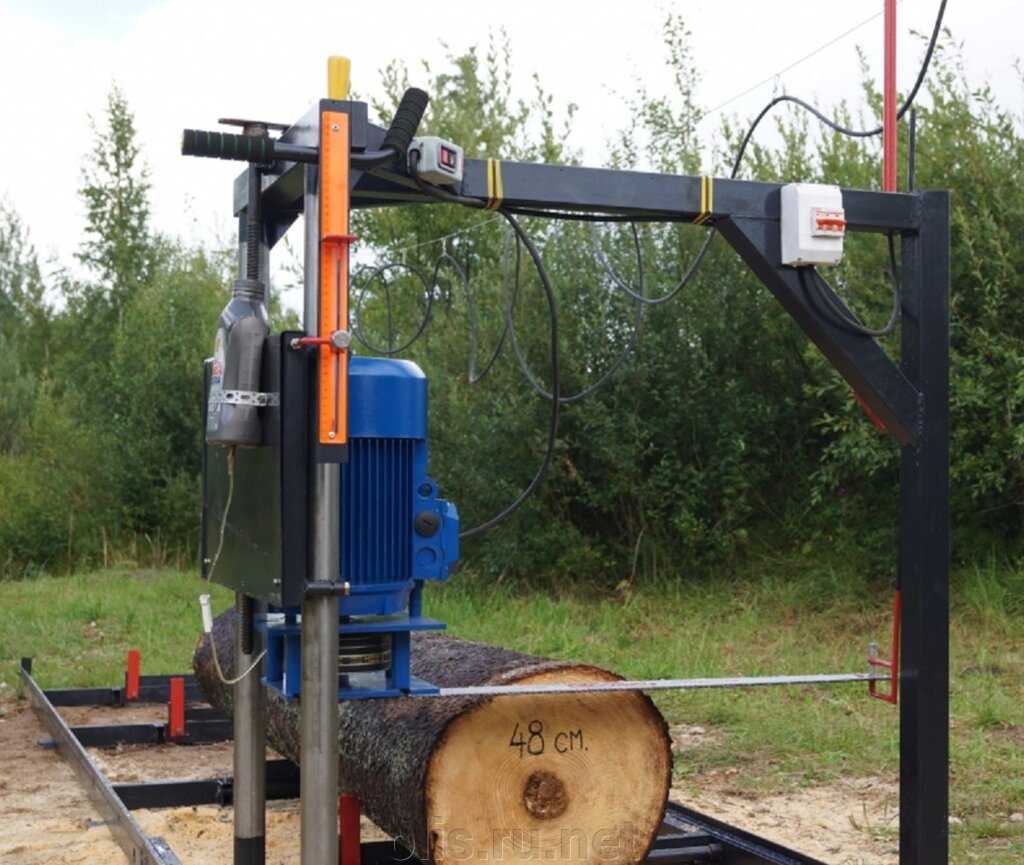

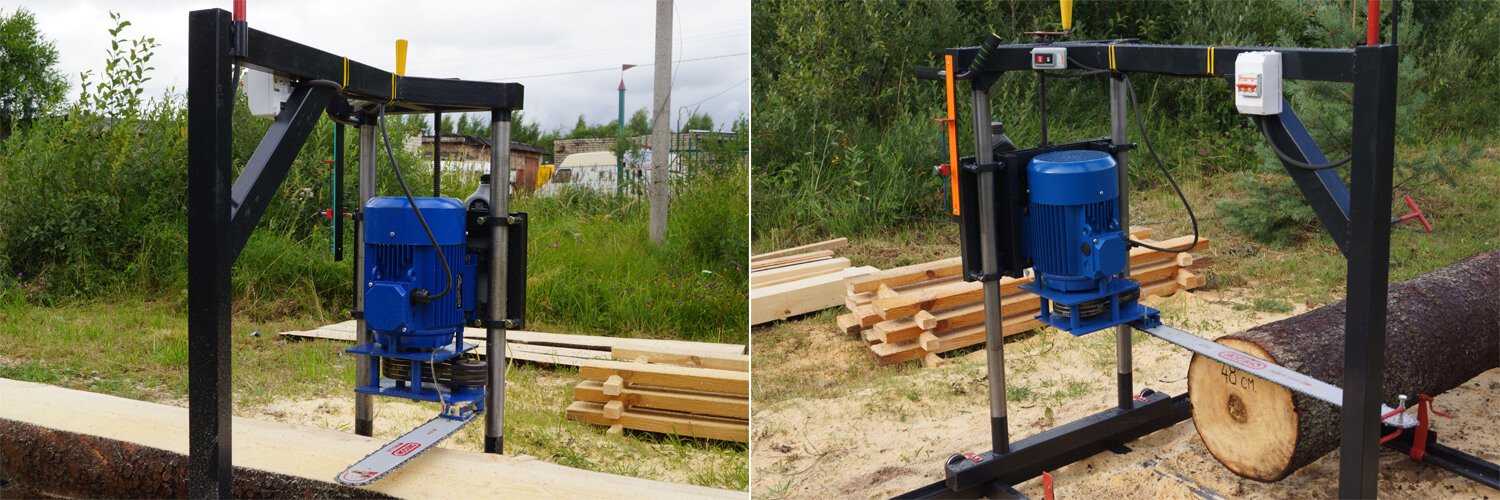

Шинная пилорама своими руками

Перед началом сборочного процесса стоит приобрести все необходимы материалы и инструменты. Для того чтобы получилась шинная пилорама, видео создания которой представлено ниже, вам понадобится:

точный схематический чертеж
швеллер или рельса из металла
патрубки различного диаметра
электрический мотор
шина и ведущая звёздочка от бензопилы
сварочный аппарат и электроды
электрическая болгарка и дрель
молоток, рулетка и мел.

Чтобы изготовить шинную пилораму можно использовать составные части обычной бензопилы. Рабочая часть включает шину, электрический силовой агрегат и систему сцепления, которые расположены в отдельном корпусе.

Прежде всего нужно создать каркас в форме прямоугольника. В центре основания располагается шина

Принимая во внимание тот факт, что каркас будет подвергаться высоким нагрузкам, его необходимо надёжно закрепить с двух сторон. Ведущая звёздочка зачастую имеет отверстие, которое предназначено для монтажа элементов к металлической оси из высокопрочного сплава

Ось дает возможность избежать перемещения шины в горизонтальной плоскости.

Важность надежной фиксации

А теперь необходимо позаботиться о фиксации дерева. Для этого тоже придется обустроить небольшую конструкцию. Обычно варят металлическую основу из двух уголков (сечение уголка 5 на 5 можно считать оптимальным). В нижней части этой конструкции нужно приварить упор, имеющий шипы в направлении дерева. Они будут удерживать дерево от любого перемещения.

В задней части конструкции необходим такой же упор, но имеющий подвижную основу (вдоль линии бревна). Этот упор позволит пилить бревна различной длины. Шипы можно изготовить из обычных болтов, пропущенных сквозь отверстия в упоре и зафиксированных гайками с внутренней стороны. Дальше болты просто затачиваются.

Что можно сделать из электропилы

Поскольку для распиловки бревен на бруски и доски всегда нужны режущая оснастка, в заводских пилорамах применяют реечные (ленточные) и дисковые пилы. Естественно, для строительства небольшого дома или изготовления нескольких кубов досок нецелесообразно и дорого приобретать такой станок. Лучшей альтернативой ему может стать самодельная конструкция на основе цепной электропилы.

Ее потенциала вполне хватит для удовлетворения небольших потребностей частных застройщиков, да и просто обычных домашних мастеров, которым не по карману готовый пиломатериал. Электропила здесь выступает основным устройством, сочетающим в себе универсальную механическую подачу режущего инструмента, электропривод. Цепная пилорама наилучшим образом, в отличие от дисковой пилы, подходит для продольной раскряжёвки и распиловки бревен, так как имеет:

грубый рез, достаточный для эффективного выброса опила;
емко скомпонованную электромеханическую подачу режущего инструмента (цепи);
относительно низкую стоимость.

Конструкция и принципы работы

Главное достоинство пилорамы состоит в том, что она осуществляет распил бревна вдоль. Вручную такое сделать невероятно сложно.

Чтобы понять принцип действия станка, нужно познакомиться с его устройством. Конструкция состоит из нескольких частей:

пилы;
привода (чаще электрический, иногда бензиновый двигатель);
каретки пилы;
направляющих;
рамы.

Основанием конструкции, имеющей П-образную форму, служат скрепленные между собой металлические балки или швеллеры, по которым движутся ролики, закрепленные на раме. С одной стороны рамы располагается стационарное основное колесо, с другой — подвижное, перемещающееся вдоль каркаса.

В основании станка над роликами располагаются направляющие, на которых сверху прикреплены стойки опоры. Движение рамы по балкам происходит при помощи цепного механизма.

Инструментом для распила служит ленточная пила шириной, примерно, 6 см. Натяжение ее происходит с помощью гидравлики. Лента держится за счет специальных замков, прикрепленных к основанию главного колеса.

Существует несколько видов пилорам. Самые распространенные — ленточная, дисковая и цепная. Практически любую из них можно сделать самостоятельно, если взять за основу грамотный чертеж самодельной пилорамы и внимательно смотреть видео с пошаговыми инструкциями. Также популярны механизмы, сконструированные с помощью бензопилы.

Советы правильной эксплуатации пильного аппарата

Качество Вашей шинной пилорамы определяется в первую очередь пильной цепью, направляющей шиной и ведущей звездочкой. При осуществлении пильных работ все они действуют как единый пильный аппарат и поэтому они должны обслуживаться как единый агрегат. При правильном использовании и обслуживании пильного аппарата на шинной пилораме (цепь, шина и ведущая звездочка) именно он обеспечит наилучший результат пиления. У любой шинной пилорамы пилит не мотор, пилит пильный аппарат.

В этой статье мы будем говорить только об одном составляющем пильного аппарата – пильной цепи. Изобретателем современной пильной цепи, выпускаемой разными производителями во всем мире, является основатель Джозеф Кокс

История изобретения современной пильной цепи гласит, что более 50 лет назад американский лесоруб Джо Кокс, отдыхая во время перерыва в работе, обратил внимание на личинку жука-короеда, с необычайной легкостью прокладывающего себе путь в твердой древесине. С-образная форма челюстей личинки жука-короеда, позволяющая ей легко прогрызать себе путь как вдоль так и поперек древесных волокон, подсказала ему путь для решения задачи – создания пильной цепи, позволяющей пилить древесину с большей производительностью, и с более удобной заточкой

И вот эту идею, сам факт подобия челюстей жука-короеда крючкам, он перенес на металл и изобрел первую крючковую пильную цепь. В процессе производства цепей постоянно происходило их усовершенствование. Особое внимание обращалось как тогда, так и сейчас, на повышение производительности цепей, увеличение срока эксплуатации и меж заточного периода. Пильные цепи, выпускаемые , были и остаются эталоном для всех других производителей пильных цепей. Около 90% всех в мире производителей бензопил и электропил устанавливают на пилу цепь производства «Oregon».

Итак, остановимся на основных правилах, выполнение которых позволит Вам ощущать радость превосходства над древесиной любой твердости при ее пилении.

Изготовление и установка тележки

Устройство пилорамы.

Для того чтобы придать конструкции пилорамы необходимую жесткость, нужно надежно зафиксировать раскосы. После этого установите на нее подвижную тележку, для изготовления которой используют стальную плиту. Для этого ее толщина должна составлять от 4 до 6 мм, а длина примерно 60 см. Однако параметры могут быть и другими, в зависимости от размеров самого электродвигателя. Для готовой тележки пилорамы вам потребуется подобрать зажимные пластины и несколько прокладок.

Данные элементы необходимы для обеспечения свободного передвижения всего механизма тележки в шинных пилорамах, сделанных своими руками. Но одновременно с этим для нормальной работы оборудования требуется минимально возможный зазор. Для выполнения стяжки прокладок можно воспользоваться обычными болтами. Далее вам потребуется устранить поперечный люфт, для чего вам следует просто прикрепить упорный уголок к тележке пилорамы. Необходимо отметить, что данную тележку можно установить как на ролики, так и на подшипники.

Сообщений 1 страница 30 из 45

Поделиться129 декабря, 2011г. 15:01:05

Здравствуйте!Выкладываю работу.Это вторая по счёту изготовленная пилорама.Осталось закрепить линейку и покрасить. Вот первая.Сделана 2009 году,запущена 9 мая.По прикидкам распилила за 2 года около 200 кубов.Истратили прим.7 цепей. Это я. Первая доска(горбылина).

Отредактировано Фёдор (30 сентября, 2012г. 11:27:53)

Поделиться229 декабря, 2011г. 16:07:37

Хорошая пилорамка. У меня такая же в гараже стоит, только еще ее не опробовал, летом буду обкатывать. Какой мощности мотор? Сколько оборотов на ведущей звездочке цепи? Угол заточки цепи какой делаете?

Отредактировано polnick679 (29 декабря, 2011г. 16:08:47)

Поделиться329 декабря, 2011г. 16:59:37

Хорошая конструкция и простая. Есть несколько вопросов: 1 Какая мощность мотора? 2 Обороты цепи? 3 Длина бревна? 4 Скорость движения каретки? 5 Усилие на передвижение каретки? 6 Минимальная толщина досок? 7 Есть ли увод шины при работе? 8 Как фиксируется бревно? 9 Как смазывается цепь? 10 Погрешность толщины доски? 11 Есть ли видео?

Поделиться429 декабря, 2011г. 17:51:00

Мотор 5,5 кв,обороты около 11тыс.цепи,дорога сварена 8м,усилие и скорость зависит от дерева(диаметр,сухое-сырое,порода),тоньше дюймовки не пилил,когда пилил сырую толстую осину на полки на баню вот тогда запарился(затираети уводит),бревно крепим зажимами(нет фото)парные стойки одна из них с винтом,цепь мажется самотёком из бачка,погрешность бывает когда само бревно(особенно осину) выгибает на последних досках(на ленточках тоже),видео нет(лета надо ждать,и леса нет пока).

Особенности конструкции

Можно считать, что шинная пилорама приобрела окончательный вид и готова к пилению древесины. Не спешите и не надейтесь выполнить все идеально быстро и точно. Пилорама должна пройти еще испытания, а оператор должен научиться на ней работать. На этом пути вас могут подстерегать определенные негативные моменты:

Схема подключения электромотора пилорамы.

Шинная пилорама в верхней части тяжелее. Центр тяжести, находящийся на большой высоте, вызывает сильные отклонения в направлении шины. Пиломатериал будет иметь ощутимую «волнистость». Вибрация ощущается оператором очень сильно. Выхода два: либо расположить двигатель от пилорамы ниже, либо увеличить вес нижней части.
Пилорама двигается по направляющим только при большом усилии со стороны оператора. Если колеса пилорамы не имеют избыточного трения с направляющими, то причина неудобства заключается опять же в расположении центра тяжести. Конструкция нуждается в противовесе двигателю.
При пилении происходит остановка цепи. Частое явление при неправильной регулировке сцепления. Вам достаточно просто подтянуть ролики сцепления или укоротить тросик.

Это вызывало ряд серьезных неудобств. Подача дерева и работа с акселератором бензопилы была возможна только при участии двух человек. Описанная выше конструкция пилорамы позволяет успешно работать на ней и одному человеку. Двигая режущую часть пилорамы, оператор видит все моменты пиления и может самостоятельно регулировать скорость подачи шины на ствол дерева. Обычно на один пропил бревна в 4 метра затрачивается около 5 минут. Бензопила сделает эту работу несколько быстрее, но качество среза не будет таким же ровным, как при использовании шинной пилорамы.

Читать также: Ремонт сварочных инверторов форум

Пилорама из бензопилы может иметь стационарное расположение шины. Подается в этом случае само бревно. Не обязательно, чтобы при этом присутствовало несколько человек. Обеспечивается подача за счет использования цепей от сельскохозяйственной техники. Такая цепь фиксируется к подвижной тележке, на которой располагается бревно. Цепь закрепляется на звездочках, одна из которых должна быть расположена рядом с оператором и иметь ручку для вращения. Такие самоделки работают ничуть не хуже остальных. Недостаток только в том, что такие шинные пилорамы требуют от человека дополнительной нагрузки на руки и определенных навыков пиления.
