Уличный турник своими руками: чертежи c размерами, пошаговая инструкция

Разновидности снарядов

Существует два основных типа снарядов – домашние и уличные турники.Домашние Домашние турники делятся на подвижные (с элементами механизмов и пружин) и неподвижные снаряды. Уличные турники могут быть разнообразных форм и размеров, в зависимости от вашего роста и предпочтений. Во дворе также можно установить брусья для занятий на развитие плеч и спины.

С креплением на стену

Прежде чем установить турник для дома своими руками, вам необходимо убедиться, что вы найдете опорные балки, которые будут поддерживать всю установку. Если у вас нет прочной балки, добавьте её в список покупок, указанный ниже.

Расположите опорную балку или настенные держатели в стене и пометьте центр балки или шпильки карандашом. Если вы устанавливаете турник на стене, измерьте и отметьте правильную высоту, на которой вы будете отжиматься. Проденьте основную трубу в 90-градусные локти. Затем проденьте фланцы в противоположные (открытые) концы труб с плоской стороной от точки подключения. Закрепите планку и используйте трубный ключ, чтобы затянуть все соединения между трубопроводом, локтями и фланцами. Отметьте место, где отверстия во фланцах будут соответствовать 5 x 10 или 5 x 15 сантиметровым доскам. Предварительно просверлите отверстия для винтов.

Поместите трубу в отверстия и выровняйте фланец над просверленными отверстиями. Завинтите винты. При необходимости затяните гаечным ключом. Установите планку к стене вдоль центральной опорной балки или в центре шпильки, используя оставшиеся винты лаг. Затяните с помощью торцевого ключа. Испытайте смонтированную подтягивающую планку, компенсируя вес тела, сидя в кресле, пока вы поднимаетесь на турнике. Спортивный снаряд готов!

Уличные модели

Для установки уличного турника на даче своими руками отметьте на земле точки на расстоянии 1,5 метра друг от друга. На этих местах будут вкопаны основания снаряда. Выкопайте квадратные отверстия 25 см x 25 см, чтобы метки, сделанные вами в земле, были посередине отверстий. Эти отверстия должны быть около 1 метра глубиной. Используйте около 7 сантиметров гравия в отверстиях, чтобы помочь дренажу воды и предотвратить разрушение деревянных опор. Вы должны уравнять гравий, чтобы сделать высоту свай одинаковой. Нарисуйте столбы с помощью мела или палки. Поместите опоры в отверстия и найдите помощников, которые смогут их удержать. Убедитесь, что сваи симметричны друг другу:

• одинаковая высота;
• плоские параллельные края на обоих столбах;
• сваи прямые (используйте уровень).

Затем налейте один мешок сухого цемента в каждое отверстие вокруг столбов и перепроверьте уровнем. Добавьте правильное количество воды в цемент. Высушите смесь стержнем, чтобы смешать воду с порошком. Удостоверьтесь, что вы держите столбы ровно, в то время как смесь сохнет (обычно около 3-5 минут сушки). Смешайте бетон, следуя инструкции на упаковке, заполните отверстие и выровняйте его. Время окончательного затвердевания смеси – 1-2 дня.

Закрепите железную трубу между сваями. Измерьте точное расстояние в миллиметрах между вершинами столбов (где вы хотите установить турник). Измеряйте полученную трубу у местного торговца / продавца / изготовителя. Очистите и нанесите краску оксидом. Удерживайте планку ровно и отметьте отверстия для точек сверления. Снимите планку и просверлите отверстия, равные длине резьбы на болтах. Используйте сверло 9 мм, даже если болт диаметром в 10 мм. Закрутите болты и гайки с помощью ключа для фиксации штанги на месте. Вы закончили установку уличного турника!

Турник 3 в 1

Турник 3 в 1 – наиболее сложный в изготовлении снаряд, однако, его конструкция позволяет совмещать три разнообразных типа упражнений. Установив его, вы можете совместить занятия на брусьях, пресс и обычные подтягивания. Для сборки большого настенного турника необходимо составить предварительный чертёж, который будет соответствовать вашим физиологическим особенностям. Сделайте брусья для подтягиваний, турник и снаряд для пресса, совместив их в одном тренажере!

Как сделать турник для квартиры своими руками — фотоотчет

Даже для самой сложной настенной модели достаточно 2-2,5 метра профильной трубы и около 1,5 метра круглой. Чтобы сделать турник для дома своими руками, предварительно распечатан листок с выбранной моделью и размерами.

Для каркаса использована профилированная металлическая труба 20*30*3 мм, для перекладины и «ручек» — остаток от карниза для штор советских времен. Труба тонкая, но до сих пор выдерживает. Для начала при помощи болгарки профильную трубу распилил на куски нужной длины.

Начало — нарезаем трубы на куски нужной длины, запиливаем угол упоров

На схеме нет угловых упоров, они сделаны «на глаз». Угол — около 50°. Далее дело за малым — сварить. При помощи инверторного сварочного аппарата это не слишком сложно. Тем более что труба имеет толстую стенку: 3 мм варится нормально.

Получились две половины каркаса в виде буквы «Г» — их надо соединить перемычками. Чтобы стойки каркаса были параллельны, используем планки, которые фиксируют детали на одинаковом расстоянии. Заодно из обрезков трубы из нержавейки внизу привариваем ручки, за которые будем держаться при прокачке пресса.

Чтобы расстояние между стойками было одинаковым, используем рейки

Для плотного примыкания круглой трубы и прямоугольной, в стойке болгаркой выпилен полукруг. Пришлось дорабатывать напильником, но прилегание очень хорошее. Осталось обварить.

Оформление примыкания круглой и прямоугольной трубы

Чтобы приварить к круглой трубе рукоятки для узкого хвата, в отрезках трубы тоже формируем выемки. Варить их сложнее — толщина трубы значительно меньше. И вообще, под сварку нержавейки идут другие электроды. Из-за недостатка опыта швы получились некрасивые, но без явного брака.

Дальше надо согнуть трубу по краям. Для этого в трубу вставляем прут меньшего диаметр, берем газовую горелку, разогреваем место сгиба, сгибая понемногу. Согнуть надо на 30°. Для этого на полу мелом нарисовал угол, сгибая сверялся по начерченным линиям.

Добавляем «держалки» для узкого хвата, сгибаем и можно красить

На болгарку надеваем наждачный круг, зачищаем места сварки. Потом, кругом с меньшим зерном снимаем налет со всей конструкции, дополнительно зашлифовывая швы. Готово под покраску. Краска в баллончике, наносилась в три слоя.

Крюки для навешивания турника тоже сделали своими руками

Для крепления на стену, из полосы металла 15*4 мм сделаны крюки. Согнуть было непросто — зажав в щипцах целый кусок, удалось загнуть с двух сторон. Готовые крючки отрезали по нужной длине и просверлили отверстия под дюбели. Использовано сверло диаметром 8 мм, рассверлены на 12 мм под шляпки крепежа. Крюки зачищены и покрашены той же краской.

Перед тем как сделать турник, определитесь с местом где его будете вешать

Почти все готово. Осталось сделать подушки под плечи. Для основания взяты куски фанеры, на них — тонкий мебельный поролон в два слоя, обтянутый экокожей с отверстиями. Для крепления кожзама использованы скобы и строительный степлер, но можно воспользоваться и мебельными гвоздями, если степлера нет.

Делаем подушки под плечи

По опыту эксплуатации: крюки на стену стоит делать длиннее, под три дюбеля как минимум. И еще: конструкция была доработана — ручки для узкого хвата в том варианте, что на картинке, неудобны, поэтому приварена еще одна перекладина.

Добавлена перекладина

Самодельный домашний турник получился тяжеловатым — 19,8 кг, но в таком виде он более удобен.

Источники

• https://SuperBody.click/trenazhery/turnik-svoimi-rukami.html
• https://playboyrussia.com/sport/kak-sdelat-turnik-svoimi-rukami-podrobnaya-instrukciya-129651/
• https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/domashnij-turnik-svoimi-rukami
• https://remboo.ru/uchastok/postrojki/turnik-svoimi-rukami.html
• https://vopros-remont.ru/obshhie-voprosy/turnik/
• http://guru-remonta.ru/obshhie-voprosy/turnik-domoj.html
• https://stroychik.ru/raznoe/turnik-svoimi-rukami
• https://gipsohouse.ru/walls/remont/12174-kak-bystro-i-prosto-povesit-turnik-na-stene-vybor-instrumentov-dlya-raboty-etapy.html
• http://DekorMyHome.ru/remont-i-oformlenie/domashnii-tyrnik-svoimi-rykami-cherteji-shemy-foto.html
• http://lenpas.ru/stati/turnik-svoimi-rukami-chertezhi-kak-sdelat-doma-3-v-1-brusya-press.html
• https://www.forumhouse.ru/journal/articles/8378-shvedskaya-stenka-turnik-i-brusya-svoimi-rukami

Пошаговая инструкция

В работе над турником нет ничего сложного:

Берем болгарку и пилим профильную трубу на кусочки необходимой для нас длины. Угловые повороты составляют примерно 50 градусов и делаются на глаз. Свариваем будущий турник.

Соединяем перемычками каркас таким образом, чтобы получилась буква «г».

Для параллельности каркаса следует использовать планки. Они помогут зафиксировать все детали так, чтобы между ними было одинаковое расстояние.

Используем обрезки от труб чтобы сделать ручку и привариваем ее внизу. Ее можно будет использовать для проработки пресса.

Привариваем к круглой трубе рукоятки для узкого хвата в выполнении упражнений. В трубе для этого сформируем выемки.

Сгибаем трубу по краям. Для выполнения манипуляции, в трубу вставим прут меньшего диаметра. Используя горелку, постепенно разогреваем место сгибам, применяя физическое усилие плавно и постепенно. Сгибаем до отметки в тридцать градусов.

Зачистим сварку при помощи наждачки. Наденем специальную насадку на болгарку и ускорим процесс. Лучше всего использовать сначала крупную для стыков, а потом более мелкую чтобы прочистить все места, убрать налет и зашлифовать дополнительно все швы.

Красим краской из баллончика (она не дает рукам чрезмерно скользить по турнику). Лучше всего красить в три слоя. Так будет надежно, а турник прослужит максимально длинный срок эксплуатации без нареканий и необходимости подновлять красочный слой.

Делаем крепления для фиксации на стене. Для этого используем металлические полосы с размерами примерно 15 на 4 миллиметра. Их достаточно сложно сгибать, но результат получается превосходный. Отрезаем крюки нужного размера и сверлим просвет для дюбелей. Идеально подойдет сверло размером в 8 миллиметров. Отверстия делаем размером до 12 миллиметров.

Зачищаем и красим крючки по аналогии с самим турником.

Турник своими руками в квартире требует смекалки, поэтому делаем подушечки под плечи из подручных материалов. В качестве основы используем фанеру. Обматываем ее мебельным поролоном. Лучше всего использовать два слоя. Затем при помощи мебельного степлера крепим искусственную кожу, можно использовать любую экокожу плотного типа.

Любая идея сделать брусья для дома – отличный вариант! Такие истории помогают проявить смекалку и сделать турник практически из подручных материалов.

Хорошая практика, делать такие снаряды для дома с подрастающими детьми. Это хороший способ рассказать о труде и своим примером показать как делать полезные для собственного здоровья снаряды без особых затрат и усилий. Пусть спортивные достижения не заставляют себя ждать, а надежный турник служит верой и правдой много лет!

Теги

своими руками.своими руками своими руками своими руками своими руками своими руками своими руками своими руками брусья руками держатьсядлине руки отбрусья своими рукамибрусья своими руками.на своей безопасностина своем месте.выполнить своеобразное тестированиеТренажеры своими рукамидешевле своего покупногосделанный своими рукамизанятиям свободное время.Тренажеры своими рукамиКак сделать брусьякак сделать брусья Сделать такуюможно сделать деревянныерекомендуют сделать соответствующую

пошаговоеинструкциикрепленияописаниеработыметрнадежныйвсемшведскоймонтажстенки

Плюсы и минусы самодельных конструкций

Преимущество только одно: самому можно сделать конструкцию, которая идеально подойдет для свободного места в квартире.

Из явных минусов:

1. Самодельный турник вряд ли обойдется дешевле покупного. Только на материал придется потратить в районе 1000 рублей — не говоря про расходы на сварку и резку металла (если это делать не самому). Простой настенный турник — будет стоить в районе 1500-2000, если брать новый в магазине. То есть экономным такой способ не назовешь.
2. Расходы по времени. В зависимости от модели — на изготовление и крепление придется потратить не меньше 2-3 часов (не считая расчеты и поход в магазин за материалом).
3. Сложность обработки металла в домашних условиях. Если у вас нет свободного гаража, подвала или мастерской — работать с металлом придется в квартире. Это и шумно, и грязно, и можно запачкать (металлическими опилками, как минимум) интерьер.

Если подытожить: самодельный турник стоит делать, если вы любите что-то мастерить, или хотите получить что-то необычное, чего нет в магазине.

Отзыв: Перекладина для подтягиваний Domyos – Распорный турник для дверного проема из Декатлона

Дочь давно мечтала о турнике. У нас когда-то дома был целый детский спортивный комплекс, но его пришлось демонтировать в силу семейных обстоятельств, но привычка заниматься спортом дома осталась. Летом ещё на спортивных площадках занимались (турники, тренажёры и т. п.), но осенью особо не потренируешься на улице. Поэтому вновь был поднят вопрос о покупке турника.

В типовом панельном доме не так много мест, где можно было бы установить турник без ущерба для дверных косяков и стен. Мы одно такое местечко нашли.

В отзывах мы не нашли одного важного момента – можно ли на эту перекладину повесить качели или гимнастические кольца. Мы хотели младшей дочке купить качели, но выдержит ли трение от шнура антискользящее покрытие? В описании было указано, что перекладина изготовлена из трёх материалов: структура (сама труба) – 100% сталь, пена (покрытие) – 100% нитрил, шапка (уплотнители по краям) – 100% термопластичный полиуретан. Вот такую увесистую “палку” мы получили на пункте выдачи заказов

Сделан турник в Португалии

Вот такую увесистую “палку” мы получили на пункте выдачи заказов. Сделан турник в Португалии.

Надо было видеть, в какую коробку упаковали наш заказ в магазине – коробку размером примерно 50х100 см. Мы искали маленький узенький пакетик, а получили самую большую коробку. Было весело и нам, и сотрудникам магазина.

Первым делом мы “заценили” покрытие.

Мы остались довольны материалом, из которого изготовлено покрытие, – назвав его “пеной” производитель явно имел ввиду что-то другое. Покрытие очень плотное, прорезиненное, прочное.

На покрытии нанесена красная надпись Domyos с логотипом.

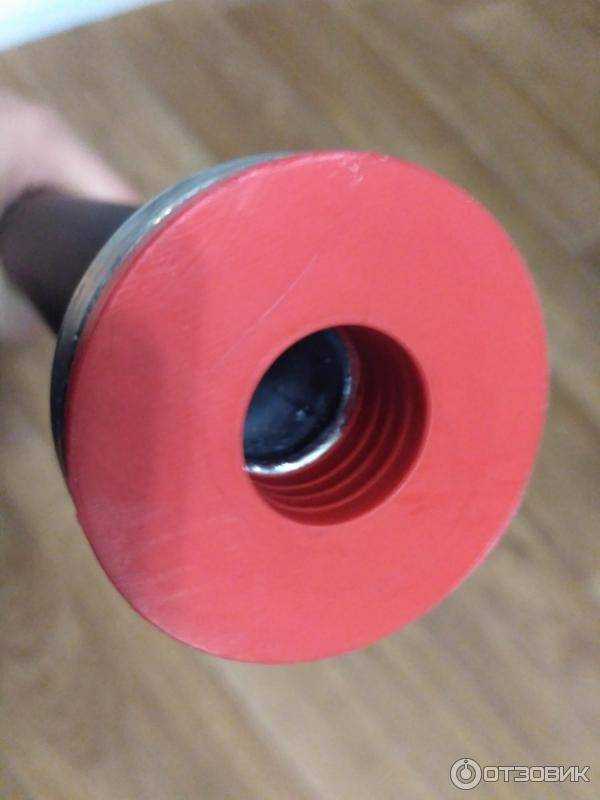

Уплотнители тоже красного цвета.

Материал уплотнителей мягкий, но прочный.

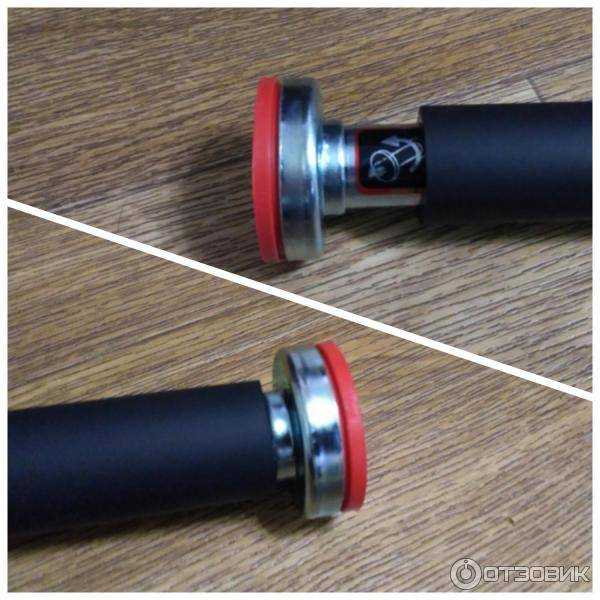

Чтобы установить турник, нужно частично раскрутить стальную основу с обеих сторон. С одной стороны она была уже откручена немного и на ней виднеется подсказка, в какую сторону крутить.

А противоположная сторона глубоко сидит в трубе, потребовалось значительное усилие, чтобы открутить внутренний кронштейн. Мы даже подумали, не брак ли у нас. На второй стороне тоже наклеена подсказка. А если раскрутить кронштейны на значительное расстояние, можно увидеть предупреждающую наклейку с надписью STOP – дальше откручивать небезопасно.

Инструкция прилагались, но нам она показалась малосодержательной.

Обьемная она только из-за того, что на разных языках.

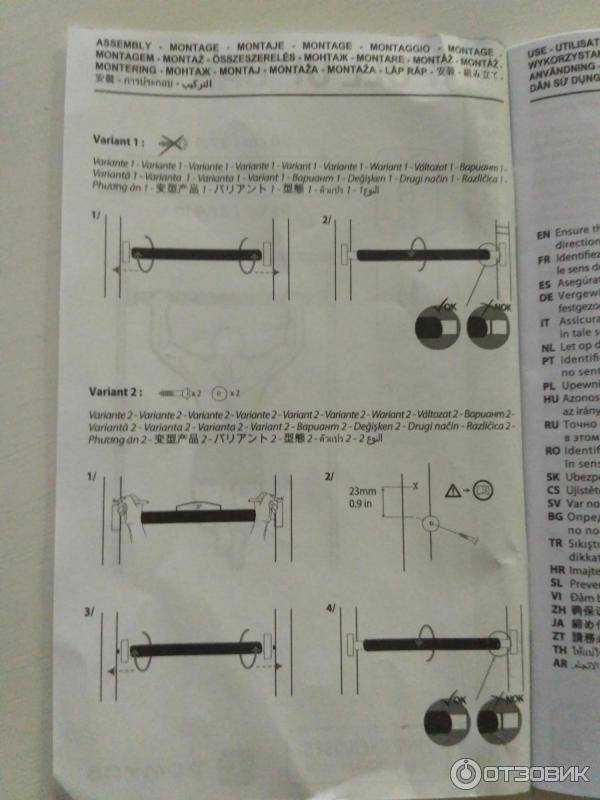

В инструкции производителем предлагается два варианта крепления турника – враспор без саморезов и с саморезами.

Как монтировать, показано в простых схемах. Показано, как правильно устанавливать турник, а так неправильно.

Мы выбрали первый вариант монтажа.

Монтаж оказался очень простым. Кронштейны могут свободно как раскручиваться, так и закручиваться

Важно запомнить, в каком направлении закручен турник, чтобы упражнения потом выполнять в направлении закручивания. Производитель об этом предупреждает

Но самое главное при установке перекладины – это правильно выбранное место. Недовольные покупатели сообщали на сайте Декатлона о проломленных стенах, разбитых дверных косяках, сломанном кафеле. Оптимальный вариант – установка между двумя несущими стенами. Никакого гипсокартона, никаких тонких бетонных перегородок. У нас получилось так, что с одной стороны стена несущая, а с другой стороны панель между ванной и туалетом. Если бы мы отступили от этой перегородки хотя бы на сантиметр, то при установке пробили бы стену. Уверены, что и дверной косяк мы бы точно повредили, если бы решили установить там перекладину. Лучше не рисковать, а устанавливать турник между стен.

Вот выглядит уже установленный турник.

Производитель снимает с себя всю ответственность за повреждения стен и травмы, полученные при использовании турника.

В инструкции есть также небольшие рекомендации по занятиям на турнике, а на сайте – видео с демонстрацией упражнений.

Что касается тренировок, то заниматься на этом турнике, – сплошное удовольствие. И руки действительно не скользят – наружное покрытие просто отличное.

Дочка довольна, и все остальные тоже. Турник выдерживает вес 100 кг. без проблем (проверено лично). Прочитали, что при правильной установке он и 130 может выдержать, но проверять не будем.

Смогли мы повесить на турник и детские качели ROMANA, купленные также в Декатлоне.

Как выбрать диаметр перекладины

Чтобы подобрать диаметр под размер руки, нужно измерить ширину ладони у основания пальцев и умножить полученное число (в сантиметрах) на 3.3. Результат нужно округлить в большую сторону, желательно до цифр 5 или 0.

К примеру, если ширина вашей ладони составляет 9 см, после умножения на 3.3 получается 29.7. Значит, диаметр перекладины должен быть 30-35 мм.

Правила крепления: про длину анкера и количество точек крепления

Этот вопрос актуален, если турник планируется вешать на стену в квартире. Само собой, речь не про гипсокартон — на него турник крепить нельзя.

Основной показатель для расчета точек крепления: несущая способность 1 точки, в том числе на изгиб и сдвиг: она должна быть не меньше 130 кг/с.

Количество креплений рассчитывается по такой формуле:

(Рн х 2.5) / 130, где:

1. Расчетная нагрузка — для взрослого мужчины весом около 80 кг будет составлять около 200 кг.
2. 2.5 — фиксированный коэффициент.
3. 130 — минимальная несущая способность 1 точки.

Результат нужно округлить в большую сторону до ближайшего четного числа.

Приведем пример, если заниматься на турнике будет человек, весом 80 кг (то есть расчетная нагрузка равна 200 кг):

(200×2.5) / 130 = 3.85.

Округляем вверх до 4 — столько точек крепления должно быть минимум. Для надежности можно добавить еще 2 точки — до 6.

Все показатели вверху — среднеминимальные, актуальны для взрослого мужчины, весом до 80-90 кг.

Что касается самих крепежей: подойдут только болты размером от М8, и только в стальных анкерах. Пластиковые дюбели использовать нельзя (разве что, если турник вешается не для взрослого мужчины, а для ребенка весом до 35-40 кг).

Глубина, на которую анкер должен вставляться в стену:

• Не менее 120 мм — для бетона.
• Не менее 150 мм — для кирпича.
• Не менее 180 мм — для бруса из прочных пород дерева.
• Не менее 220 мм — для хвойных пород или переклеенного бруса.

Наружу болт должен выступать не больше, чем на 20 мм.

Как выбрать?

Для того чтобы выбрать домашний турник, необходимо учитывать несколько определяющих факторов:

• материал и прочность конструкции;
• габариты;
• целевое назначение;
• наличие дополнительных функций.

Материал

Некоторые модели домашних турников могут изготавливаться из некачественных материалов. Для их производства используется слишком мягкая сталь, подверженная разрушительному воздействию коррозии, некачественные материалы антискольжения, хрупкие крепежные элементы. В процессе эксплуатации такого спортивного «снаряда» могут проявиться следующие признаки низкого качества: изгибание рабочей перекладины, деформация несущих элементов конструкции, истирание мягких подкладок.

При выборе важно проверить устойчивость рамы и других частей к нагрузкам. Можно запросить допустимое тестирование турника. Стоячий турник хорошего качества не должен шататься, изгибаться, скрипеть или каким-либо другим образом проявлять свою неустойчивость к нагрузке

Стоячий турник хорошего качества не должен шататься, изгибаться, скрипеть или каким-либо другим образом проявлять свою неустойчивость к нагрузке.

Размер

Важно предусмотреть размерные параметры помещения, в которое будет устанавливаться турник

Обратить внимание на высоту, ширину и степень фронтального выступа конструкции. Высота комнатного турника варьируется в пределах 2м. Фронтальный «вылет» элементов конструкции – еще один важный параметр

При наличии дополнительного упора для поднятия ног, ширины помещения может не хватить для выполнения упражнения

Фронтальный «вылет» элементов конструкции – еще один важный параметр. При наличии дополнительного упора для поднятия ног, ширины помещения может не хватить для выполнения упражнения.

Учитывая факторы размера и габаритов, в квартиру с небольшой свободной площадью стоит выбирать максимально компактный турник.

Как сделать своими руками?

При повседневном использовании нет необходимости приобретать профессиональный тренажер. Такие турники предполагают эксплуатацию в местах занятия спортом: спортивных залах, фитнес-центрах. Они оснащены дополнительными узлами, позволяющими использовать их в связке с другими тренажёрами. Наличие такого «снаряда» дома не позволит использовать его в полной мере.

При необходимости стоячий турник можно изготовить самостоятельно.

• Для этого понадобиться составить чертежи будущей конструкции и подобрать подходящие материалы.
• Основные элементы соединяются путем сваривания – в самодельном турнике такой вид скрепления самый надежный. Некоторые его части можно сделать регулируемыми по положению. Это позволит использовать турник людям с различными физическими характеристиками.
• Готовый турник нужно покрыть антикоррозийным веществом и покрасить в подходящий цвет, а выступающие и острые части снабдить мягкими накладками.

Обзор напольных турников можно увидеть в видео ниже.

Как сделать метровый детский турник своими руками

Это устройство для детей лучше всего делать в комплексе с другими полезными для здоровья тренажёрами: шведской стенкой, канатом, качелями. В этом случае упражнения на турнике ребёнок не будет воспринимать как что-то скучное и неинтересное, занятия на перекладине будут также органичны как катание на качелях, лазание по лесенке вверх и вниз.

Для облегчения залезания на перекладину в детском варианте турника обязательно стоит предусмотреть специальную ступеньку — для помощи малышам, которые не могут запрыгнуть на турник. Можно с этой целью воспользоваться деревянной площадкой, которая приставляется к турнику.

Деревянная подставка поможет людям маленького роста и детям взбираться на турник

Список материалов и инструментов для изготовления турников

Список материалов будет зависеть от выбранного вида турника. Поэтому приведем общий перечень того, что может потребоваться — без конкретных размеров и количества:

• 1 круглая труба длиной около 100-110 см — для перекладины.
• 1 квадратная труба сечением 30-40 мм, длиной около 3-4 метров — для создания рамы. Ее нужно будет нарезать на несколько кусков (длина и количество кусков — будут зависеть от конструкции).
• 4-8 анкеров.

Для обработки потребуется:

• Сварочный аппарат.
• Инструмент для резки металла (пила, болгарка).
• Напильник (для обработки металла после резки).
• Маркер и линейка.
• Дрель (чтобы просверлить отверстия в турнике под крепежи).
• Краска и кисточка (чтобы окрасить готовое изделие).

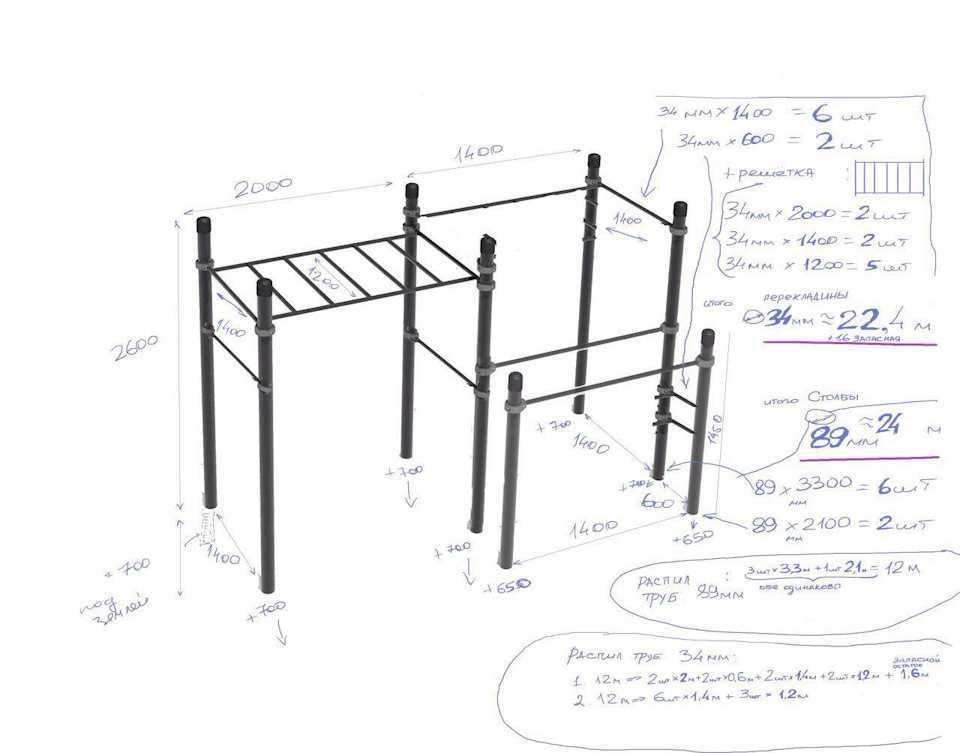

Схемы и размеры

Рассмотрим схему создания уличного турника. Для классического снаряда для улицы потребуется всего 2 вертикальных трубы сечением порядка 150 мм. В грунт инсталлируется 50-70 см. Перекладина на таком турнике должна быть размером не менее 1,2 метра, иметь сечение до 37 мм. Для создания перекладины (ее еще называют «поперечиной») используются трубы с сечением 25-45 мм, сделанные из хорошей легированной стали. Следует сделать замер рулеткой внутреннего диаметра. Поперечины для детских спортивных снарядов по диаметру должны быть меньше на 10 мм, тогда результативность занятий не будет снижаться. Размеры турника, соответствующего общему стандарту могут быть такими:

• поперечная перекладина составляет длину до 1,55 метра;
• сечение трубы для взрослого снаряда – до 42 мм;
• сечение перекладины детского снаряда – до 28 мм;
• нагрузка может достигать до 750 кг (большая конструкция);
• для детского турника достаточно будет нагрузки 280 кг;
• нередко турник монтируется в комплексе с брусьями, ширина их должна быть от 0,55 до 0,65 метра.

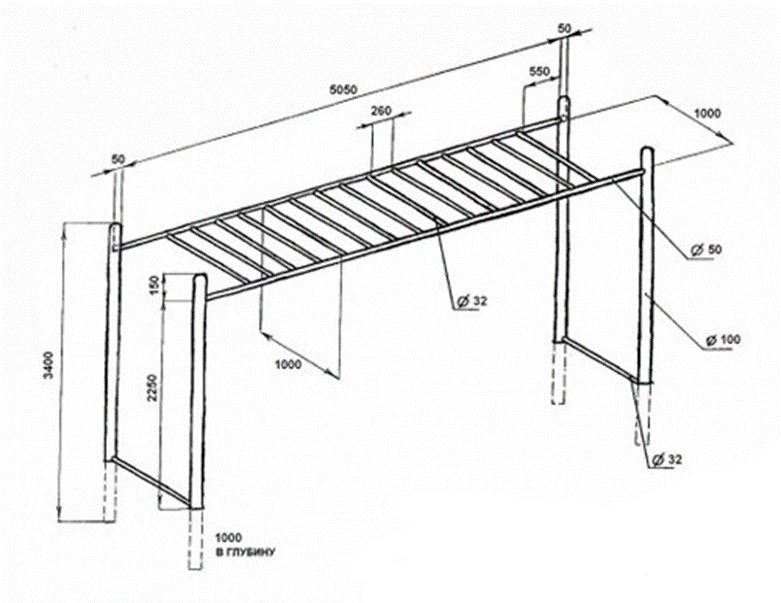

Чертеж уличного турника

Нередко турник монтируется в комплексе с брусьями, ширина их должна быть от 0,55 до 0,65 метра. Для самого турника понадобятся металлические трубы порядка ста миллиметров.

Далее рассмотрим стандартную конструкцию турника для квартиры. Фиксировать ее можно к потолку или стене.

Материалы, которые потребуются:

• поперечина длиной 125 см;
• уголки (или пластинки из металла толщиной 5 мм) – 2 шт. размером 35х5 см;
• квадратные трубы 40х40 мм.

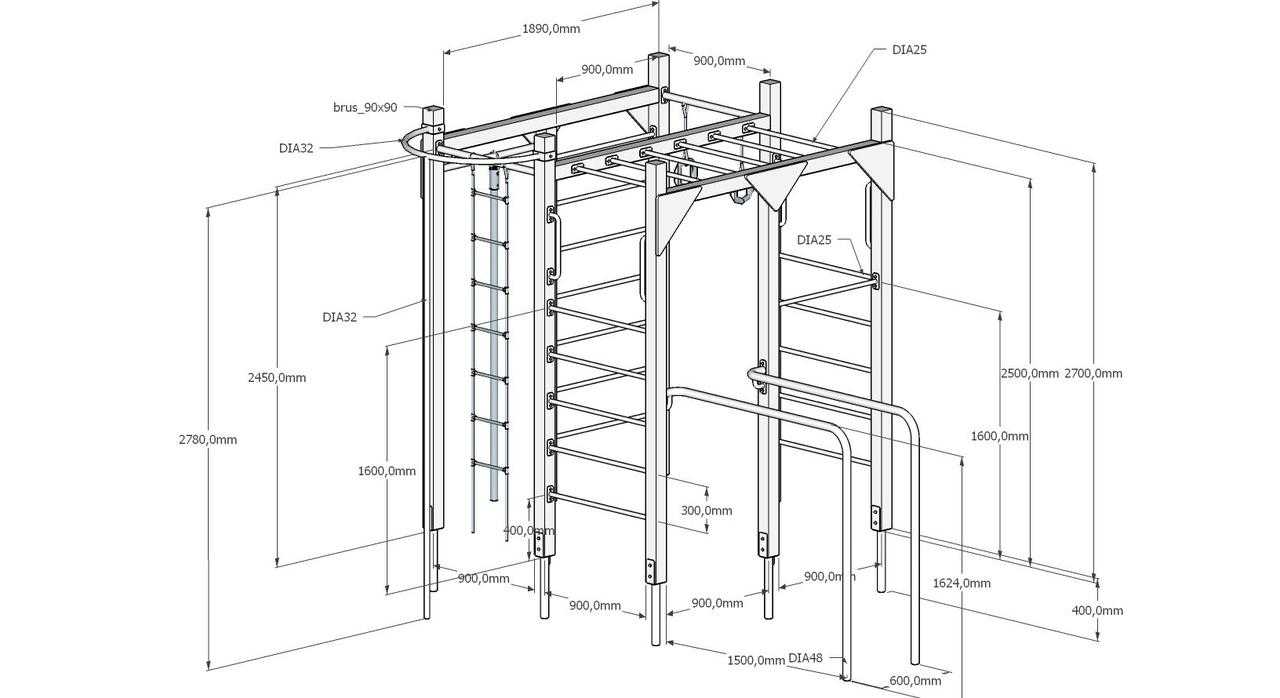

Чертеж турника с брусьями

Если говорить о материалах, то важным компонентом при установке вертикальных направляющих является бетон

Важно его правильно приготовить. Чаще всего используют соотношение цемента и песка – 1: Какие еще материалы и инструменты потребуются:

• средних размеров гравий;
• емкость для размешивания бетона (это может быть длинное корыто);
• штыковая и совковая лопаты;
• желательно иметь аппарат для сварки, фиксирующие элементы надо будет приваривать;
• нельзя в этом деле обойтись без хорошего уровня, лучше всего использовать уровни немецкие или российские;
• потребуется корытце для краски, кисти и сама краска с растворителем;
• в деревянных конструкциях загодя следует просверлить все отверстия.

Настенные модели

Одни из самых удобных и функциональных — настенные турники. Они есть более громоздкие и сложные по конструкции, есть совсем  простые. Начнем с тех, что посложнее.

На рисунке турник, на котором можно заниматься в двух положениях. На картинке справа — положение для проработки пресса, слева — для проработки рук, спины и грудных мышц. Указанную конструкцию можно усовершенствовать. На схеме справа есть две перекладины, которые используют для работы с узким хватом. Можно установить дополнительные перекладины для среднего, а крайние использовать для «нормального». Широкий хват обеспечивают торчащие по бокам ручки. Более удобно, если они имеют наклон порядка 30°.

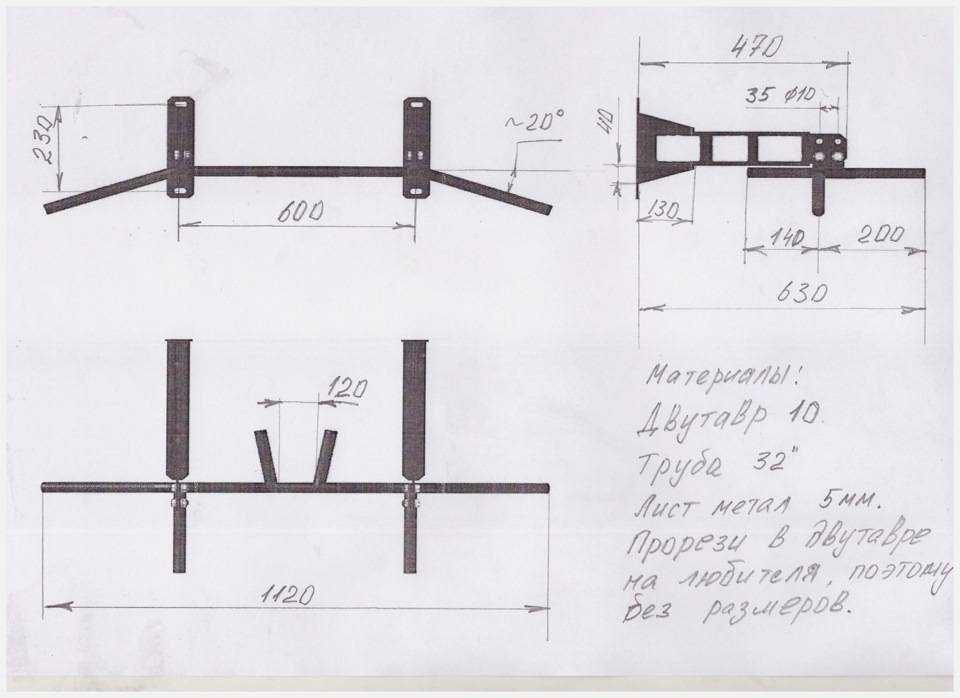

Две схемы настенного турника под разный хват.

Переворачивать турник не всегда удобно, поэтому придумана другая конструкция — с рукоятками на передней планке. Она менее массивна, требует меньшего количества труб. Но прокачивать пресс придется на другом тренажере. Этот такой возможности не предоставляет.

Несмотря на недостатки, вышеприведенная конструкция много раз повторена. Она проста, надежна, занимает немного места, поэтому популярна. Размеры немного корректируют, оставляя диаметры труб и толщину уголков без изменений или увеличивая толщину стенок. Пример — на фото ниже.

Есть еще более простая конструкция. Это только одна перекладина, на которой можно только подтягиваться. Но эта конструкция — одна из наиболее компактных. Ее можно повесить над дверным проемом и она не будет мешать, не будет привлекать внимания. Сделать турник такой конструкции имеет смысл, если для размещения более серьезного снаряда нет места или есть шведская стенка.

Наддверные конструкции — одни из самых компактных. Меньше места занимают только те, которые устанавливаются в дверном проеме или между двух близкорасположенных стен (тут вообще нужна только труба, под которую сделаны особые крепления).

Принцип использования тренажера

Принцип использования турника чрезвычайно прост. Простейший тренажер – простейшее упражнение. Вы должны использовать мышцы своих рук, вися на горизонтальной перекладине и совершая поступательные подъемы и спуски. Первая часть движения требует упражнений на лопаточную рефракцию. Это причудливый термин обозначает сведение лопаток в одном направлении. Для этого представьте себе чью-то руку в середине спины. Попытайтесь ущипнуть эту руку лопатками. Вы можете попрактиковаться в этом, стоя свободно или вывешивая из подтяжки и принося эти лопатки. Это движение привлекает ваши латы, большой набор мышц спины, которые являются критическими поддерживающими мышцами.

После того как вы вернете свои лопатки, вытяните тело вверх к перекладине. Это требует сгибания локтевого сустава или изгиба ваших рук. Чтобы сгибать локтевой сустав, бицепсы и опорные мышцы спины вызываются в действие. Наконец, вам нужно опуститься обратно туда, откуда вы начали. Для этого начинают работать ваши трицепсы. Вы также тренируете мышцы кистей, сжимая перекладину для подтягивания руками.

Плюсы и минусы самодельного турника

Турник может быть спаренным, с несколькими перекладинами, иметь несколько уровней. Для большой семьи такой спортивный тренажер будет большим подспорьем, ведь занятия спортом всегда полезны для здоровья

При создании подобных спортивных сооружений важно принимать во внимание рост членов семьи. Турник еще полезен тем, что он является естественной опорой, к которой можно прикрепить:

• боксерскую грушу;
• баскетбольное кольцо;
• присоединить брусья;
• повесить канат для занятий гимнастикой.

Турник имеет неоспоримые достоинства:

• в любое время года можно бесплатно развивать свою физическую форму;
• дает возможность снимать стресс, ликвидировать отрицательные эмоции;
• полезен он для позвоночника, способствует развитию правильной осанки;
• для детей турник тоже необходим, он стимулирует здоровое развитие юного организма.

Польза

Занятия на турниках предназначены для развития силовой выносливости, придания подтянутого и спортивного вида, оказывают благоприятное воздействие на осанку, особенно у подростков. Даже просто вися на перекладине на протяжении нескольких минут полезно скажутся на позвоночнике и спинных мышцах. Подтягивания почти молниеносно улучшат состояние людей, которым приходится много сидеть, придавая легкость и бодрость, ведь стабилизируется кровоток, позвоночник выравнивается и вытягивается, что убирает напряжение.

Турники и брусья также подойдут тем, у кого есть сколиоз, после травм спины, когда нельзя поднимать штанги и давать другие значительные нагрузки.

Плюсы и минусы самодельных конструкций

Преимущество только одно: самому можно сделать конструкцию, которая идеально подойдет для свободного места в квартире.

Из явных минусов:

1. Самодельный турник вряд ли обойдется дешевле покупного. Только на материал придется потратить в районе 1000 рублей — не говоря про расходы на сварку и резку металла (если это делать не самому). Простой настенный турник — будет стоить в районе 1500-2000, если брать новый в магазине. То есть экономным такой способ не назовешь.
2. Расходы по времени. В зависимости от модели — на изготовление и крепление придется потратить не меньше 2-3 часов (не считая расчеты и поход в магазин за материалом).
3. Сложность обработки металла в домашних условиях. Если у вас нет свободного гаража, подвала или мастерской — работать с металлом придется в квартире. Это и шумно, и грязно, и можно запачкать (металлическими опилками, как минимум) интерьер.

Если подытожить: самодельный турник стоит делать, если вы любите что-то мастерить, или хотите получить что-то необычное, чего нет в магазине.

Какие мышцы работают

К их числу относятся:

• спинные (включая стабилизаторы позвоночника);
• плечевые;
• грудной клетки;
• рук;
• прямые с косыми (стабилизирующие корпус);
• межреберные.

Выбор материалов

Обычно домашний турник делают из металлических труб. Они бывают круглого и прямоугольного (квадратного) сечения. Прямоугольные при одинаковом сечении (диаметр и диагональ) и толщине стенки имеют большую жесткость, выносят большую нагрузку. Но если труба сминается, то прямоугольная резко преломляется, а круглая медленно сгибается. Чтобы этого не происходило, выбирайте стенки потолще (от 2,5 мм и больше). Турник получится тяжелее, но будет более надежным, сможет выдерживать большие нагрузки.

Если стены позволяют, можно навешивать тяжелые конструкции

Еще надо выбирать трубы для турника по удобству. Если говорить об эксплуатации, то удобнее в руку ложится круглая. Зато прямоугольную проще варить, так как для круглой требуется более высокая степень мастерства. Еще прямоугольная лучше «ложится» на стену, площадь опоры у нее больше

Это важно для настенных конструкций. Видимо поэтому рамы и стойки домашних турников делают из квадратной (профилированной) трубы, а перекладины — из круглой

Еще турники для дома делают из дерева

Но так как древесина неоднородна, трудно предсказать ее поведение при нагрузках. Если учесть что движения могут быть рывками, велика вероятность того, что деревянная перекладина треснет. Так что если хотите сделать турник, древесину лучше не использовать

Еще турники для дома делают из дерева. Но так как древесина неоднородна, трудно предсказать ее поведение при нагрузках. Если учесть что движения могут быть рывками, велика вероятность того, что деревянная перекладина треснет. Так что если хотите сделать турник, древесину лучше не использовать.

Надежность — самое важное. И в конструкции и в крепеже. Несколько слов о виде стали, которую можно и нужно использовать

Несколько слов о виде стали, которую можно и нужно использовать

Сделать турник для дома можно из обычной трубы — из черного металла. После сварки ее зачищают до чистого металла, обрабатывают грунтом и красят. Этого вполне достаточно для использования в доме или квартире. Для уличных турников лучше после зачистки обработать антикоррозионным составом, после грунтом, а потом — краску в два–три слоя. Если есть возможность — нанесите порошковую краску. Она имеет неровную поверхность, не скользит под рукой. Такую же поверхность могут иметь некоторые виды молотковых красок. Они дают еще и необычный эффект: неодинаковый цвет. На металлических вещах смотрится очень неплохо

Несколько слов о виде стали, которую можно и нужно использовать. Сделать турник для дома можно из обычной трубы — из черного металла. После сварки ее зачищают до чистого металла, обрабатывают грунтом и красят. Этого вполне достаточно для использования в доме или квартире. Для уличных турников лучше после зачистки обработать антикоррозионным составом, после грунтом, а потом — краску в два–три слоя. Если есть возможность — нанесите порошковую краску. Она имеет неровную поверхность, не скользит под рукой. Такую же поверхность могут иметь некоторые виды молотковых красок. Они дают еще и необычный эффект: неодинаковый цвет. На металлических вещах смотрится очень неплохо.

Крепление тоже должно быть надежным

Еще можно сделать турник для дома или улицы из нержавеющей стали. На раму переводить дорогой материал вряд ли разумно, а вот перекладины можно сделать и из нержавейки. Только не берите трубы из пищевой нержавейки — их делают с тонкими стенками, так что часто они не выдерживают и гнутся. Берите хорошую легированную конструкционную сталь. Она не поржавеет и выдержит солидные нагрузки. Но тут есть другой момент: труба может оказаться слишком гладкой, что неудобно. При хватах, руки могут скользить.

Какой металл использовать?

Надежность – залог успеха, хороший девиз для работы по установке собственного турника. Можно воспользоваться обычным черным металлом. После процесса сварки ее чистят, обрабатывают и красят.

Для уличного турника стоит позаботиться еще и об антикоррозийном покрытии. Следует использовать порошковую краску, она меньше будет скользить в руке при подтягиваниях.
