Схема подключения светодиодной ленты к сети 220в

Классификация светодиодных лент

Цвет свечения и его направление

Одноцветные и разноцветные и микс (MIX) ленты. Одноцветные могут излучать все классические цвета. Разноцветные добавляют к классике множество оттенков. В маркировке лент есть такие свойства. MIX ленты могут состоять из диодов разных оттенков свечения.

Класс ленты

Всего три вида:

Премиум.
Стандарт.
Эконом.

Постоянное напряжение

Постоянные напряжения питания варьируются от 5В до 36В.Самая популярная лента с напряжением в 12В. Хорошо подходит для дизайнерских находок в декорировании подсветкой.

Защитные свойства

Защитный класс для ленты маркируется так: IP20,22,33,65,67,68.

Класс 20,22,33 является самым примитивным. Предназначен для чистых и проветриваемых помещений.
Класс 65,67,68 подразумевает защиту от влаги и пыли. Самый защищенный класс -68. Ленты с такой маркировкой монтируют для наружного ежедневного освещения зданий.

Устройство светодиодной ленты

По техническому описанию, лента является источником света. Состоит из ленты монтажной, с закрепленными на ней световыми диодами транзисторами.

Разница в длине между диодами одинакова по всей плоскости ленты. Транзисторы обеспечивают работу самого диода. В зависимости от класса защиты, ленты могут иметь силиконовую защитную оболочку.

Плотность размещения светодиодов на ленте

Плотность размещения является очень важным параметром. Исчисляется в размерности — светодиод на метр. Популярный вид размещения это через каждые шесть сантиметров полотна ленты.

Мощность зависит напрямую от количества диодов в метре. Её величина в Ватах (Вт). При покупке нужного метража диодной ленты можно высчитать мощность. Если есть величина тока, то перевод в ваты будет путем умножения тока на напряжение.

Маркировка светодиодных лент

Светодиодные ленты маркируются по одному международному стандарту:

Источник света (LED).
Цвет диода (R,G,B,RGB,CW) Заглавная буква цвета на английском.
Вид чипа (SMD)
Размер ленты (5050). Данные в миллиметрах.
Светодиод на метр (60).
Класс защиты. (IP).
Подкласс защиты.(от 0 до 6). Уровень защищенности от твердых тел.
Подкласс защиты (от 0 до 8). Уровень защищенности от жидкости.

Имея данные параметры, мы можем охарактеризовать любые светодиодные ленты по маркировке на ней. Если на ленте нет маркировки IP, то значит она не имеет защитных свойств вообще.

Стойкость светодиодных лент к воздействию влаги

Стойкость ленты легко узнать по маркировке класса защиты (IP), где нулевой уровень говорит сам за себя.

Еще ленты могут разделять на:

Незащищенные. Используются только в сухих помещениях
Влагозащищенные. Устанавливаются в саунах, на торцах фасадов зданий.
Влагостойкие. Пригодны для любой водной среды. Буль то бассейн или аквариум.

Выбор светодиодной ленты по величине светоотдачи

Интенсивность потока света — это главная характеристика для светового элемента. В нашем случае для диодов. В диодных лентах эту величину можно посчитать, зная количество диодов на метр и тип диода.

Основные преимущества и критерии выбора

Диодную ленту выпускают на гибком основании, на которое нанесены контактные дорожки с размещенными на них светодиодами. Такой источник света обладает следующими преимущественными характеристиками:

Экономичность освещения. Расход электроэнергии по сравнению с обычными лампочками 220в меньше в пять раз. При этом мощность светового потока такая же;
Доступная цена;
Светодиодные ленты легко смонтировать на любую поверхность и сделать это можно своими руками;
Идеально подходят для подсветки потолка, где и нашли свое основное применение;
Длительная эксплуатация, которая даже при непрерывном свечении составляет более 5 лет.

Как выбрать

Теперь рассмотрим некоторые критерии, на которые следует обращать внимание, приобретая светодиодную полосу для подключения в сеть 220 вольт:

Вид и плотность размещения светодиодов;
Уровень защиты;
Цвет свечения.

Вид и количество элементов

В диодных лентах монтируются следующие виды светодиодов:

SMD5050: Для их подключения используется схема, которая насчитывает три пары контактов: в корпусе находится три светоизлучающих кристалла. Такие устройства для подсветки потолка от сети 220 имеют меньшую плотность излучающих элементов, но интенсивность светового потока выше, чем у других моделей. Это возможно за счет увеличенного корпуса (0,5×0,5 см);
SMD3528: размер этих элементов составляет 0,35×0,28 см. Такой светодиод имеет один кристалл, поэтому схема подключения состоит из одной пары контактов. Интенсивность излучения составляет всего 4 люмена, что заставляет использовать ленты, на которых размещается большее количество светодиодов.

Светодиодная лента вмещает разное количество светодиодов: именно от этого показателя зависит мощность потребления и интенсивность освещения. Наиболее популярны полосы, на участке в один метр содержащие:

Для SMD3528 это 240 или 120 излучающих элементов;
Для SMD5050 – 60 или 120 элементов. При этом последняя лента применяется в качестве основного освещения.

Уровень защиты

Различают несколько видов светодиодной ленты по степени защищенности. Дело в том, что основание, на котором размещены светодиоды, проводит ток, что чревато поражением при случайном прикосновении. Поэтому лента помещается в прозрачный корпус, что обеспечивает надежную электрозащиту человека. Для придания влагозащитных функций, корпус выполняется из литого пластика, обеспечивающего герметичность. Некоторые модели могут эксплуатироваться в воде, для подсветки аквариумов.

Цвет излучения

По этому параметру различают следующие полосы, питающиеся от сети 220 вольт:

Монохромные. Такая схема включает в себя светодиоды одного спектра: оранжевого, фиолетового и так далее;
Универсальные. В такие ленты устанавливаются элементы SMD5050, в которые помещаются кристаллы зеленого, синего и красного, спектра свечения. При одновременном включении получается белый свет.

Плюсом такого подключения является возможность регулирования мощности свечения, которое осуществляется отдельным контроллером (в некоторых моделях с дистанционного пульта). При этом можно выбрать белый или цветной спектр.

Контроллер и пульт для светодиодной RGB ленты

Разрезание светодиодной ленты

Режется LED-лента не в любом месте, где вздумается. Это обусловлено особенностью соединения элементов: в одном отрезке диоды следуют друг за другом в цепочке последовательно, следующий же сектор соединяется с предыдущим параллельно.

Резать ленты можно по контактным площадкам, разделяющим осветительные модули друг от друга. Для удобства она маркируется пунктиром или значком «ножницы».

Когда производитель не сделал маркировку, то разрез светодиодной ленты всегда выполняем в месте соединительного контакта секций осветительных элементов. Либо – ориентироваться по количеству допустимых диодов на отрезке, чтобы отрезать там, где нужно и не испортить модуль.

RGB-лента имеет четырехконтактную площадку. При ее разрезе нужно учитывать эти соединения. Каждый элемент питается отдельно и имеет собственную площадку

Важно при разрезе не повредить участок, чтобы подсветка впоследствии корректно работала

При разрезании пылевлагозащищенных светодиодных лент сначала разрезается силиконовый слой канцелярским ножом, а потом уже сами осветительные модули обычными ножницами.

Одноцветная

Подключение одноцветной светодиодной ленты не представляет ничего сложного. Все, что нужно – приобрести составляющие элементы подсветки, отрезать нужную длину LED ленты, припаять ее к блоку питания и заизолировать оголенные контакты. Сейчас мы подробно рассмотрим каждый из этапов подключения.

Выбираем схему подключения

Чтобы самостоятельно подключить светодиодную ленту к сети 220 вольт, нужно в первую очередь выбрать схему подсоединения всех элементов. Если Вы решили сделать подсветку, используя при этом не более 5 метров изделия, тогда достаточно соединить ленту с блоком питания 220 на 12 в, а БП подключить к домашней сети через шнур с вилкой.

Однако часто бывает, что нужно подключить более 5 метров светодиодной ленты – 10, 15 либо даже 20 метров. В этом случае соединять все отрезки последовательно запрещается, т.к. произойдет перегрев первого 5-метрового отрезка и в то же время напряжение на последующих участках значительно упадет. Такое подсоединение сократит срок службы LED подсветки. Все самые популярные схемы подключения светодиодной ленты мы подробно рассмотрели в соответствующей статье. Для примера предоставим их еще раз.

Последовательно (допускается, если нужно добавить небольшой отрезок):

С двумя блоками питания (если лента большой длины):

Обращаем Ваше внимание на то, что можно подключить светодиодную ленту через выключатель либо диммер, что очень удобно при создании дополнительной подсветки в кухне либо другой комнате. В этом случае выключатель света подключается перед блоком питания в разрыв фазы, как показано на схеме ниже:

Диммер нужно подключать после блока питания, так, как показано на этом примере:

Со схемами подключения светодиодов к сети 220v разобрались, теперь переходим к самому процессу соединения элементов цепи.

Соединяем комплектующие

В самом простом примере мы имеем блок питания 220/12v и 5 метров одноцветной LED ленты. Чтобы подключить все элементы к 220 вольтам, нужно выполнить следующие действия:

Отрезать подходящую длину изделия. О том, как правильно резать светодиодную ленту, мы уже рассказывали. Разрезать проводник нужно в строго отведенных местах, обозначенных пунктирной линией либо значком ножниц, как показано на фото ниже:
Подготовить провода для подключения. Если длина не более 5 метров, можно смело выбирать провод, сечением 1,5 мм 2 . При большой длине ленты рекомендуем рассчитать сечение провода по мощности и току, чтобы выбрать подходящее значение.
Подготовить паяльник, канифоль и припой.
Обезжирить контактные площадки светодиодного проводника, используя ватку и спирт.
Зачистить провода для подключения изделия на 2-3 мм для пайки.
Выполнить лужение проводов и контактных площадок для пайки.
Припаять проводки к светодиодной ленте. Лучше всего для пайки использовать оловяно-свинцовый припой

Важно не перепутать жилы по цветам, иначе светодиоды не загорятся. Черный либо синий провод нужно подсоединить к клемме «-», а красный к «+».
Заизолировать место пайки, используя термоусадочную трубку

Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.
Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
К клеммам L, N и PE подсоединить кабель от сети 220 вольт. Не забудьте перед этим отключить электричество в доме либо квартире.

Вот и вся пошаговая инструкция для чайников по подключению светодиодной ленты к блоку питания и сети своими руками. Следует отметить, что подключить изделие можно даже без пайки, используя специальные коннекторы, как на фото ниже.

Недостаток таких переходников в том, что со временем контакт будет ухудшаться, чего нельзя сказать о более надежной пайке проводов. Увидеть, как подключить светодиодную ленту с помощью коннекторов и пайки Вы можете на видео ниже:

Схемы подключения светодиодных лент к сети 220 В

Схема включения в 220 В

Если полоса изготовлена из светодиодов SMD 5630, ее потребляемая мощность превышает 10 Вт на метр длины. Монтаж такой ленты осуществляется на металлическое основание для эффективного теплоотведения. Мерцание света, негативно влияющее на самочувствие человека, можно полностью устранить, если подключить в осветительную сеть конденсатор.

Последовательное соединение RGB между собой до 5м

Подключение цветной светодиодной ленты 220 В RGB осуществляется через контроллер RGB, управляющий яркостью и светом ленты. Согласно стандартной схеме, контроллер подключается к низковольтному выходу блока питания. Затем к соответствующим клеммам контроллера подключается светодиодная лента. Из четырех проводов три предназначены для управления цветом, а четвертый необходим для подачи питания. Ограничения по длине RGB ленты – не более 5 м на каждом отрезке. Возможно параллельное подключение к мощному блоку питания сразу двух отрезков по 5 м.

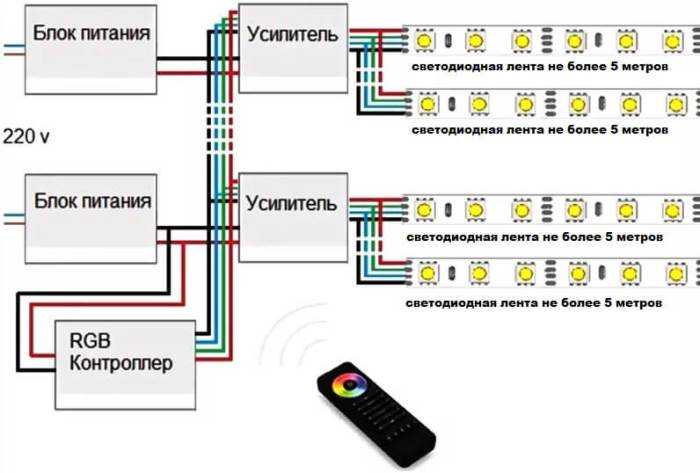

Использование RGB усилителя для очень длинных светодиодных лент

Светодиодная лента высокой мощности подключается с использованием AC/DC-преобразователей. Этот способ не только очень прост, но и экономичен по затратам, а также – очень удобен в эксплуатации.

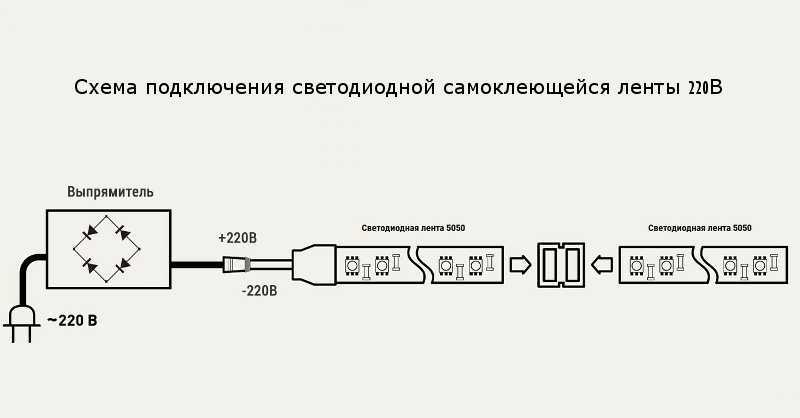

Общая схема подключения выглядит следующим образом:

От ленты отрезаются фрагменты, кратные 50 или 100 см.
На срезанный край наносится слой герметика и надевается силиконовый коннектор, который также крепится на герметик.
Подключается провод от выпрямителя.
Освещение проверяется на предмет работоспособности и герметичности защитного слоя.

Особого внимания и тщательного выполнения монтажных работ требуют следующие варианты подключения:

Длина ленты больше 5 м

Последовательное соединение и удлинение

Последовательное подключение отрезков в данной ситуации исключено. По мере удаления от источника питания напряжение будет падать, и последние отрезки получат меньше питания, что в результате даст более слабый свет. Если же увеличить напряжение, нагрузка на ленту возрастет и срок ее службы резко сократится.

Рекомендуется параллельное соединение отрезков с помощью проводов сечением не менее 1 мм. Также потребуется один мощный блок питания или несколько моделей БП меньшей мощности, питающие провода которых соединены параллельно.

В сеть необходимо подключить диммер

Устройство регулирования яркости света подключают в сеть между блоком питания и светодиодной лентой, правильно размещая входные и выходные контакты: первые – к сети питания, вторые – к источнику света. Если требуется подсоединить к диммеру сразу несколько отрезков, суммарная мощность которых выше мощности регулятора, рекомендуется использовать усилитель сигнала.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

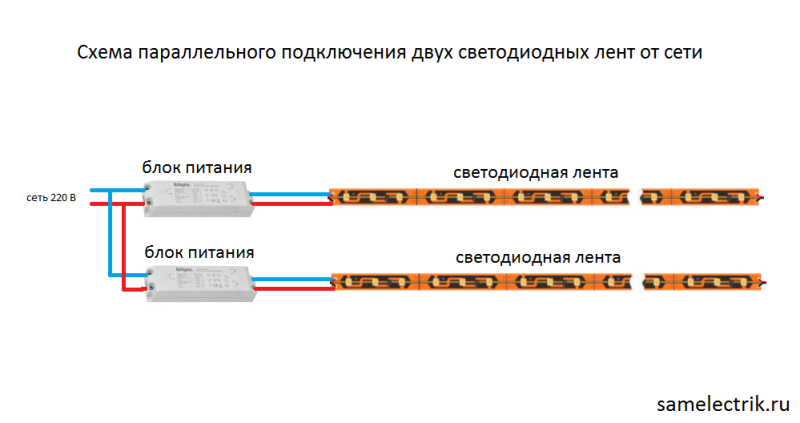

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

На что можно наклеивать светодиодную ленту

Самый простой вариант — собственный липкий слой. Однако, этот способ может быть использован только единожды — если ленту пришлось отклеить, закрепить ее повторно обычно уже не удается. Причиной этого станет пыль и мелкие частицы стройматериалов, забивающие липкий слой. Не всегда удается должным образом подготовить поверхность, предназначенную для установки ленты, а некоторые пользователи и не пытаются это делать — по незнанию, лени или трудности выполнения задачи.

Надежное и долговечное крепление для светодиодной ленты можно обеспечить разными способами. Проблема обычно заключается в неудобстве выполнения работ — подсветку принято размещать на потолке, в нишах, где не просто создать гнезда для установки крепежа.

Вес ленты невелик, что зачастую успокаивает пользователя, не придающего должного внимания качеству монтажа. Результатом становится отвалившаяся на отдельных участках или целиком светодиодная лента, необходимость повторно прикрепить ее в нужном месте. Рассмотрим возможные варианты.

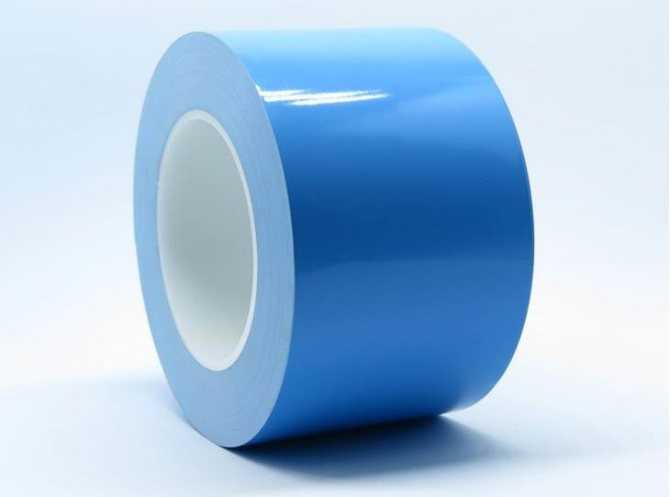

Скотч для светодиодной ленты

Липкий слой имеется не на всех видах LED лент. Некоторые светильники, обладающие высокой степенью защиты, со всех сторон закрыты силиконовой трубкой, что исключает механические повреждения или контакт с влагой, но усложняет монтаж. Закрытая лента изначально рассчитана на крепление с помощью специальных фиксаторов, клипс или иных элементов. Однако, если необходимо крепление к стеклянной поверхности или на натяжном полотне, возможность применения механических фиксаторов отпадает.

Штатный липкий слой, который имеется на большинстве лент, представляет собой, по сути, двусторонний скотч, одной стороной заранее наклеенный на тыльную сторону основы, а другая до поры остается закрытой полосой тонкого пластика или бумаги. Поэтому можно взять хороший двусторонний скотч (рекомендуется выбирать продукцию фирмы 3М), наклеить его на обратную сторону ленты и установить ее в нужном месте.

Клей для светодиодной ленты

Искать в магазинах специализированный клей для светодиодной ленты бесполезно — его не существует. Используются различные составы, способные контактировать с материалом основания и опорной конструкцией

Опытные пользователи рекомендуют обратить внимание на следующие виды:

жидкие гвозди. Составов много, но оптимальным вариантом считают Титан «Панели и молдинги». Оптимальный вариант, если опорной конструкцией является бетонная или кирпичная стена, штукатурка и прочие впитывающие поверхности;
клей Момент. Это универсальный вариант, но для установки светодиодной ленты рекомендуется выбрать Монтаж МВ 50. Это одна из разновидностей жидких гвоздей, отлично работающая с полимерными, металлическими и деревянными поверхностями;
термоклеевой пистолет. Работать с ним сложнее, особенно в труднодоступных участках или узких нишах. Однако, для более открытых участков этот вариант вполне подойдет. Сплошную полосу расплавленного клея делать не надо, наносят точки по линии укладки ленты и прижимают ее для соединения с опорой.

Подключение светодиодных лент

Чтобы правильно подключить LED-ленту нужно учитывать и подобрать всё необходимое:

потребляемую мощность ленты по всей длине;
блок питания;
усилитель;
контроллер;
провода для подключения к бытовой сети.

Самые ходовые светодиодные ленты работают от напряжения 12 и 24 вольта. Напрямую подключать к бытовой сети 220 В их нельзя. Для этого применяется специальный понижающий адаптер, рассчитанный для работы с напряжением, необходимым для СДЛ.

При наличии всего необходимого, подключить LED-ленту не составит никакого труда. Следует отметить, что существуют модели СДЛ, которые работают напрямую от сети 220 В без применения специальных понижающих адаптеров и прочих устройств.

Монтаж СДЛ происходит в такой последовательности:

Устанавливаем монтажную коробку и подготавливаем силовой кабель. Подключаем фазный провод, а также нулевой и заземление в клеммах автомата в распределительном щитке

Внимание: работаем при выключенном напряжении! Другой конец разделанного кабеля с зачищенными концами вводим в монтажную коробку. Устанавливаем блок питания

Соединяем его с проводом в монтажной коробке удобным способом. Запитываем от блока питания светодиодную ленту.

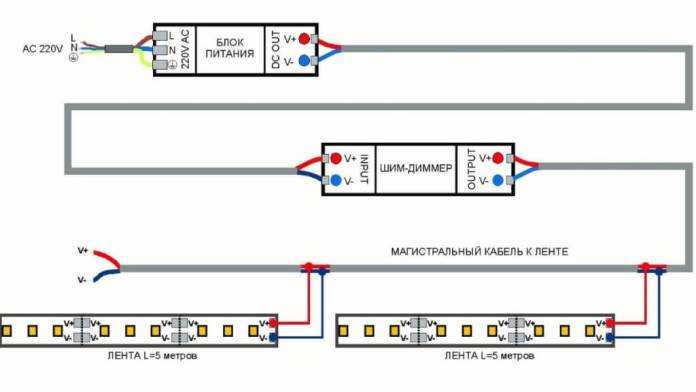

Особенности подключения СДЛ с диммером

Диммер устанавливается между адаптером и самой светодиодной лентой последовательно в цепи:

INPUT — к блоку питания;
OUTPUT – к плате светодиодной ленты.

Понадобятся разноцветные изолированные провода для облегчения соблюдения полярности между блоком питания и диммером для корректной работы.

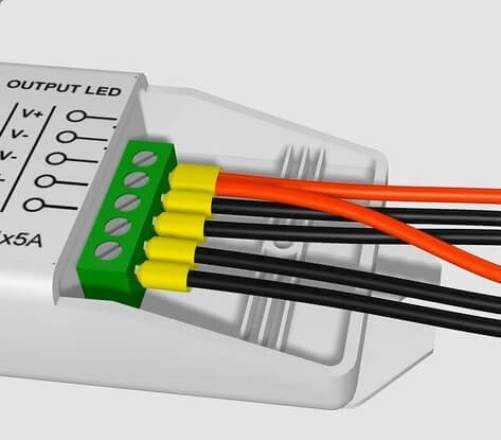

Также для подключения нам понадобится штыревые кабельные наконечники. Для удобства соблюдения полярности выбираем разноцветные.

Сама же схема подключения выглядит так:

Подключаем к контролеру или к блоку питания

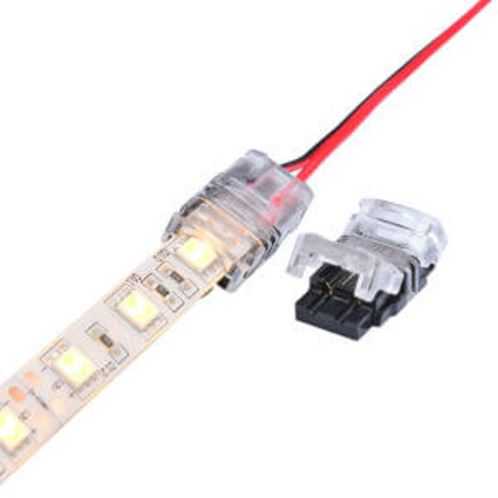

Подключение светодиодной ленты к блоку питания выполняется с помощью коннектора, концы которого с другой стороны подключены к блоку питания либо к контроллеру (диммеру)

Подключенная лента при помощи коннектора выглядит так:

Существенный недостаток такого соединения перед пайкой – соединение окисляется, нагревается, что плохо сказывается на работе кристаллов, входящих в конструкцию светодиодов.

Существуют специальные штырьковые коннекторы, которые прокалывают осветительный модуль в месте подключения без нарушения целостности ленты.

Подключение светодиодной ленты с помощью коннектора:

Подключение ленты пайкой припоем

Выполняем работу в такой последовательности:

Подготавливаем всё необходимое для пайки – паяльник, флюс, припой, провода.
Зачищаем жилы проводов и контакты модульной площадки.
Залуживаем места соединений и сами концы проводов.
Соблюдая полярность, припаиваем контакты.

Подключаем RGB-ленты, оснащенные контроллером

Нам понадобится блок питания, четыре разноцветных провода и контроллер. Плату светодиодной ленты подключаем так:

Черный провод – к +V;
Красный – к R;
Зеленый – к G;
Синий – к B.

Визуально и схематично это выглядит так:

С достаточно мощным контроллером можно подключить еще одну пятиметровую светодиодную ленту двумя способами:

Параллельно.
При помощи усилителя.

Схематично это выглядит так:

Чтобы снизить нагрузку на контроллер, соединяем параллельно каждый участок ленты как на схеме ниже.

Когда же не хватает мощности, применяем в схеме еще один дополнительный блок питания.

Светодиодные ленты также можно подсоединять напрямую к сети 220В (только те, что рассчитаны на подобную нагрузку) при помощи трехклавишного выключателя.

Как выбрать светодиодные ленты для дома и на что обратить внимание?

Особенностью подобных конструкций является подключение без блока питания светодиодной ленты 220в. К сети подсоединение выполняется без отдельных кабелей питания. Устройства производятся с разным уровнем защиты от всевозможных загрязнений и неблагоприятных климатических условий. Подобные конструкции выполняются на пластине, толщина которой 2 мм. При этом ленту можно разрезать на отдельные фрагменты по специальным меткам.

Независимо от типа свечения такие ленты легко использовать и делить на нужное количество элементов

Разновидности светодиодов оказывают влияние на степень яркости и освещенности. При этом отличается температурное значение света и разнообразие цветовой гаммы. Для установки применяются специальные клипсы, с тыльной стороны которых распределен липкий слой.

Оригинальная подсветка замечательно сочетается с другими вариантами освещения

Нюансы выбора светодиодной ленты 220в: цена за метр

Поскольку ленты отличаются плотностью, габаритами отдельных деталей и расцветками свечения, подобная продукция реализуется в рулонах, а нужный отрезок легко отрезается от ленты.

Элементы из светодиодов отличаются разнообразием расцветок

Для плавного и ровного свечения осветительного прибора требуются профили с округлым сечением. Чтобы элемент не был виден, рекомендуется воспользоваться профилями углового типа.

Средние цены за метр светодиодной ленты 220 В можете посмотреть в таблице ниже.

Название	Характеристики	Цветовой вариант	Стоимость за комплект, руб.
Apeyron LED SMD 5050	Мощность 14,4 Вт. 60 диодов на метр	Многоцветный	1480
Эра 3528-220-60 Led-IP67-G	Мощность 4,8 Вт.	Зеленый	1457
DC 12 V, 5 m, 5050 SMD, 36 W.	Количество диодов 150.	Синий	1860
Feron LS607 с драйвером	Мощность 7,2 Вт. Пылевлагозащита IP 65	Многоцветный	1440
UNIVersal ULS –SMD 5050	Мощность 14,4Вт. Количество светодиодов – 60 шт.	Холодный белый	1450
Novotech 357114	Класс защиты IP20	Нейтральный	2030

Средняя цена изделия за метр составляет около 75 рублей. При этом на метре ленты располагается 60 светодиодов. Если количество элементов достигает 120, то стоимость возрастает до 140 рублей.

Такие изделия отличаются различным значением питающего напряжения. В комплекте, как правило, поставляются сетевые шнуры, различные соединители, RGB-контроллеры для регулировки цвета (опционально) и блоки питания.

Насыщенность и яркость цвета зависит от количества диодов, расположенных на одном метре изделия

При покупке дешевой продукции можно приобрести некачественную ленту, которая быстро потеряет цвет или выйдут из строя светодиоды.

Монтаж конструкции

Монтаж светодиодных конструкций вполне можно выполнить самостоятельно, предварительно распланировав освещение в помещении и изучив схему подключения конкретной ленты. Во время монтажа применяется современные конструкции светотехники. Все элементы соединяются с помощью пайки. После этого производится изоляция и проверка параметров освещения.

Составляющие укладки светодиодной модели
