Виды потолков
Рассмотрим основные популярные виды для дома:
- натяжной;
- подвесной гипсокартонный, реечный, кассетный;
- подвесно-натяжной, гибрид гипсокартонного и натяжного;
- одноуровневый и двухуровневый.
Натяжной — современный и практичный вид, быстро устанавливается. Большой плюс, это глянцевая поверхность и прозрачность пленки, глянец лучше отражает световой поток.
Фото, свет изнутри
Козырно выглядит использование светодиодной ленты для подсветки потолка изнутри. Если у вас разыграется фантазия, то например можно сделать:
- звездное небо, шикарно смотрится ночью;
- логотип своей спортивной команды или автомобиля;
- хоть простой рисунок с пальмами и морем.
Звездное небо, фото
Из-всех видов я выбрал натяжной, с предварительным креплением звукоизоляции под пленку.
Гипсокартонный и подвесно-натяжной будут достаточно оптимальными при одноуровневом проекте. У меня в квартире отлично слышно соседей сверху, тем более у них 2 маленьких ребенка, они могут стучать по полу в 3 часа ночи, у нас отдается как в барабане. Под гипсокартон можно будет разместить звукоизолирующие маты, чего нельзя сделать на натяжном, без приклейки.
Двухуровневые потолки выглядят интересно с дизайнерской стороны, но у них гораздо выше сложность исполнения и большой объем гипрочных работ. Я могу себе их позволить без особого ущерба, высота моих 280 см, что выше обычных 250 см. Выглядят красиво, но с точки зрения практичности, просто будут дополнительные расходы. Через пару недель вы на него уже не будете обращать внимания. Эту сумму я могу потратить с большей пользой, чем на бесполезное дизайнерское оформление.
Выбор светодиодной подсветки
Перед покупкой СДЛ определите её назначение, функцию и технические характеристики.
Оттенок свечения
- Одноцветное свечение. Ленты, имеющие один оттенок (белый, синий, красный, зеленый, инфракрасное или ультрафиолетовое свечение) чаще всего применяют в больших выставочных/торговых помещениях, реже – в домашней обстановке.
- Разноцветное свечение. Как правило, это светодиодные RGB-ленты, которые могут менять не только свой цвет (красный, синий, зеленый), но и их оттенки. Управляется лента дистанционно с помощью пульта управления.
При выборе света помните о его психическом воздействии на человека, например, красный цвет оказывает раздражительное воздействие, синий – настраивает на работу, зеленый – успокаивает, желтый – нейтральный.
Мощность и плотность размещения
Плотность размещения светодиодов – это показатель, характеризующий количество кристаллов (240, 120, 60, 30), установленных на 1 метре платы.
Плотность размещения кристаллов на СДЛ
Плотность размещения диодов, в зависимости от вида подсветки:
- Направленная – 120 или 60 диодов.
- Контурная подсветка центральной части потолка (не вдоль периметра) – 60 диодов для большого помещения, 30 – для маленького. При размещении СДЛ:
- на откосах – 60 или 30 кристаллов.
- на полках – 120 или 60 кристаллов.
При этом на этапе проектирования контурной или направленной подсветки, нужно учитывать, что размер полок должен быть больше. Это позволит создать эффективно, отводить тепло и не допустить перегрева.
- Декоративная – 60 или 30 кристаллов.
- Общего назначение – 240 или 120 кристаллов, или
Мощность светодиодной платы можно посмотреть на упаковке (паспорте) устройства или рассчитать самостоятельно, как произведение мощности отдельного диодного кристалла на плотность и длину платы.
Например, на практике для направленной подсветки применяются ленты мощностью 5 Вт/м, для контурной – 8 Вт/м, лента на откосе – от 5 до7 Вт, лента на полочке – от 7 до 14 Вт.
Метраж
Перед покупкой СДЛ нужно определить её длину. Для этого рулеткой или сантиметровой лентой замеряется вся траектория прокладки платы.
Максимальный отрезок ленты напряжением 12 В или 24 В составляет5 метров. Каждый последующий отрезок имеет параллельное соединение с блоком питания.

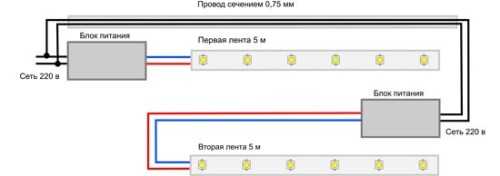

Схема подключения СДЛ свыше 5 метров к блоку питания
Исключение составляют платы 220 В, их длина может достигать 100 метров.
Знание общей длины СДЛ позволяет сделать точные расчеты для подбора интенсивности света, мощности контроллера и БП.
Класс защиты
От типа помещения зависит степень защиты светодиодной платы от влажности и частиц пыли:
- IP20 – лента без защиты. Используется в жилых, сухих помещениях (спальня, гостиная, кабинеты).
- IP65 – лента с тонким слоем силиконовой защиты, но без электрической изоляции. Применяется в местах с возможной вероятностью влаги (например, в месте, где может быть протечка труб).
- IP68 – полностью изолированная лента. Не подходит для подсветки потолка в домашних условиях, т.к. силиконовый слой скрадывает свет и увеличивается вероятность перегрева диодов. Но такие платы можно использовать в помещениях с повышенной влажностью (бани, сауны, бассейны).
Степени защиты СДЛ
Варианты и места использования, плюсы и минусы применения
Применять светодиодную ленту можно практически везде, что делает данную разновидность универсальной. Но есть несколько вариантов, используемых чаще всего и обеспечивающих хороший результат:
-
Подсветка потолка по периметру. Ленту прокладывают в нише или за плинтусом, который крепится с небольшим отступом от поверхности. За счет отражения свет получается рассеянным, обеспечивая равномерный эффект и красивое выделение контура помещения.
-
Прокладка ленты под выступающими элементами или в углублениях на потолке сложной конфигурации. За счет этого можно выделить оригинальные детали оформления и подчеркнуть их. Бывают разные варианты, все зависит от ситуации.
-
Подсветка ниш в стене или под мебелью. Такое решение придает интерьеру современные нотки. А если расположить светодиодную ленту по нижнему контуру кровати, шкафа или других элементов обстановки, это придаст им парящий эффект.
-
Использование светодиодной ленты в качестве основного освещения. В этом случае в потолок встраивается алюминиевый профиль большой ширины, внутри которого наклеивается несколько рядов для обеспечения нужной интенсивности света. Снаружи элемент закрывается рассеивателем, чтобы делает освещение равномерным и мягким.
-
Подсветка фасадов и других элементов наружного оформления или использования ленты в беседках, патио и т.д. В этих случаях используют влагозащищенную ленту в силиконовой оболочке, которая не боится осадков и перепадов температур.
- Освещение шкафчиков изнутри на кухне. Оригинальное решение, которое часто используется в фасадах со стеклянными вставками.
-
Подсветка ступеней лестницы – это не только делает конструкцию оригинальной, но и повышает безопасность.
Можно использовать подсветку и в других случаях, здесь перечислены только основные. Светодиоды очень популярны в силу ряда плюсов:
- Привлекательный внешний вид интерьера с мягкой подсветкой. За счет равномерного приглушенного освещения можно добиться разных эффектов, что расширяет возможности оформления.
- Большое разнообразие вариантов, они могут отличаться по ряду критериев, что позволяет подобрать подходящее решение для любых условий.
- Экономичное потребление электроэнергии. На сегодня это самый энергосберегающий вариант, уменьшающий расходы на электричество.
- Безопасность использования. Во-первых, во время работы диоды нагреваются намного меньше ламп накаливания и галогенных вариантов. Во-вторых, в них не содержатся опасные вещества, как в люминесцентных колбах. В-третьих, система работает от низкого напряжения, поэтому опасность поражения током отсутствует и можно использовать ленту в помещениях с повышенной влажностью.
- Установка светодиодной подсветки намного проще, чем любого другого варианта оборудования. Разобраться в монтаже не трудно, если следовать инструкции, работа займет немного времени.
Ленту можно расположить практически везде.
Срок службы у светодиодной подсветки также намного больше, чем у любого другого аналога.
Есть у этого вида подсветки и определенные минусы. Главным является высокая цена за качественные ленты, хотя с каждым годом она становится все меньше. Также нужно учесть, что длительный срок работы возможен только при правильной установке, любые ошибки уменьшают ресурс в разы.
Рекомендуем: Как установить светодиодную ленту на карнизе для штор
Монтирование ленты и подключение к сети
Перед началом работ по размещению ленты на предназначенное ей место следует запомнить несколько общих обязательных правил:
- длина подключаемой ленты — не больше 5 метров, а при необходимости большего количества светодиодов нужно отдельные куски соединить параллельно;
- лента к месту размещения приклеивается (одна ее сторона покрыта клеевым составом), поэтому поверхность перед наклейкой нужно протереть от пыли и жира;
- если планируется размещение на металл, то его нужно изолировать диэлектриком;
- следует избегать контакта полосы с работающими электроприборами — диоды чувствительны к статическим разрядам;
- диодная полоса гибкая, но нельзя переусердствовать, слишком сильно перегибая ее, — могут нарушиться контакты на ней;
- ленту можно резать на части, но производить это можно только в специально отмеченных на ней местах (чаще всего — через каждые 2-3 диода);
- перед началом работ нужно убедиться, что светодиоды горят — просто подключить их к блоку питания и контроллеру цвета (если он есть в комплекте).
Установка светодиодной ленты на предназначенное ей место, например, на потолок, достаточно проста, но все же требует определенной последовательности действий:
- При необходимости нужно скрепить ленты при помощи специальных соединителей (коннекторов) или аккуратно спаять (не рекомендуется, но допускается). Если используется не многоцветная лента, то следует сразу переходить к пункту 4;

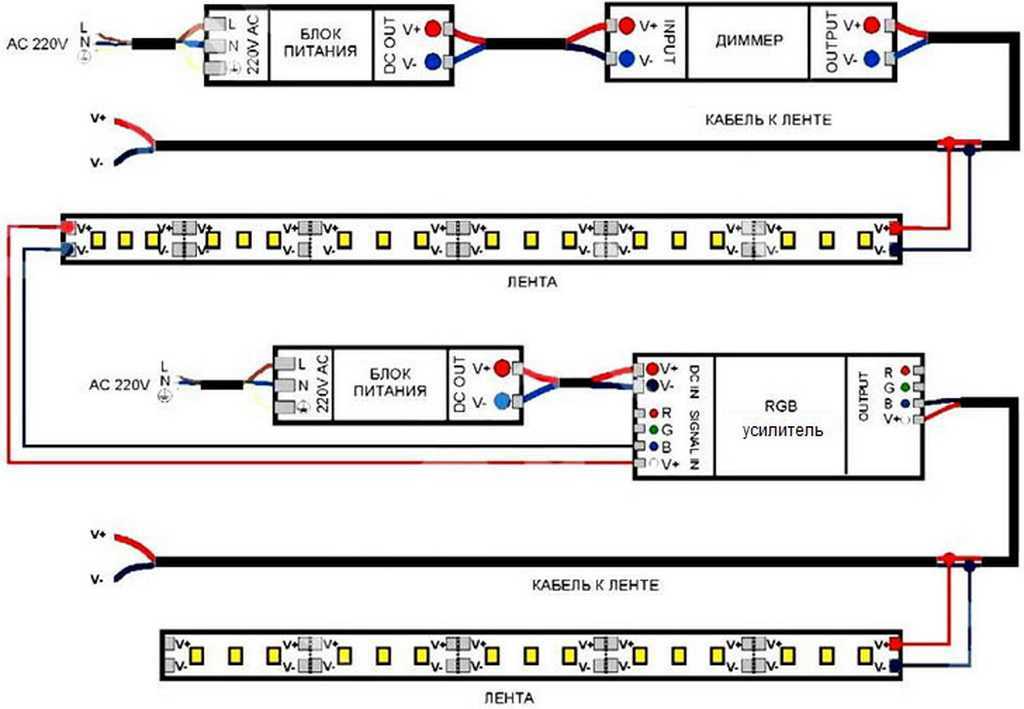

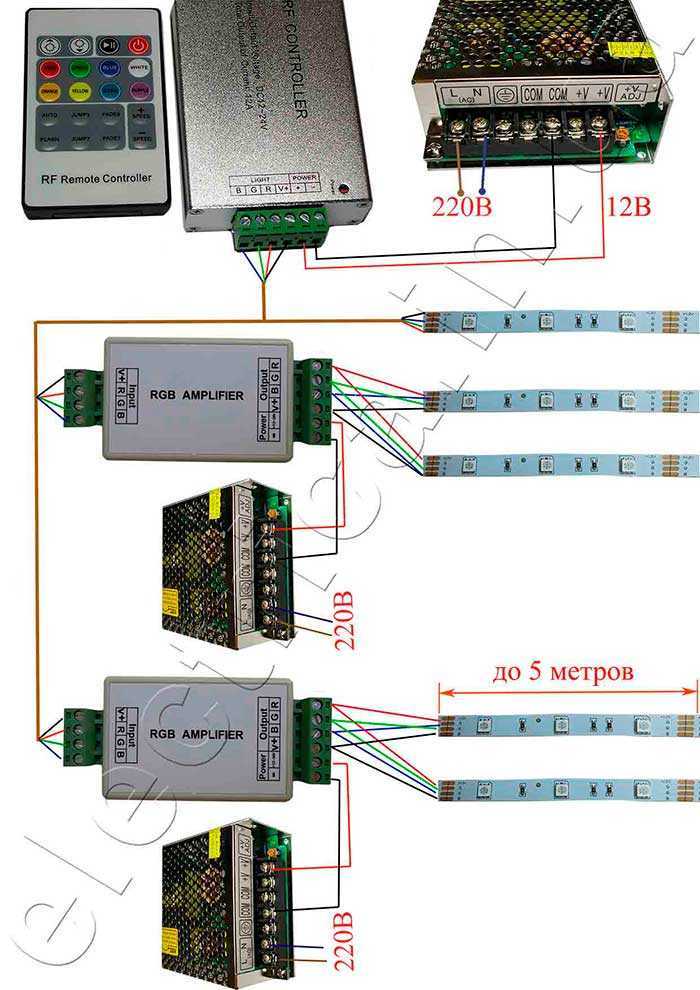

- Если к установке планируется многоцветная лента (RGB-светодиодная), то в первую очередь подключается контроллер цвета, для чего контактные дорожки ленты соединяются с соответствующими цветовыми портами контроллера: R — красный, G — зеленый, B — синий и V+ — плюс питания;
- Если лента цветная, то теперь подключается контроллер цвета к блоку питания;
- Подключение к блоку питания — для обычной ленты просто подключить ее с соблюдением полярности;
- Последний шаг — включение блока питания в сеть 220 В.
На этом установка светодиодного освещения закончена, и осталось только щелкнуть выключателем и проверить результат. Если все было выполнено правильно, то ваше помещение имеет самый современный и экономичный вариант освещения. А если владелец задействовал фантазию и изобретательность, то он может наслаждаться полностью эксклюзивным светодизайном, которым украсил свой дом.
Сферы применения
Светодиодные ленты уличного применения облачаются в защитную силиконовую оболочку, предохраняющую их от воздействия влаги. Благодаря этому уличные светильники способны работать практически в любых метеорологических условиях. Это главное отличие уличных модификаций от светильников для помещений.
Светодиодные уличные ленты применяются везде, где по каким-либо причинам нет возможности установить стационарный источник света или необходимо дополнительное освещение. Возможности использования LED дополнительно расширяются, благодаря тому, что можно самостоятельно изменять уровень яркости и цвета свечения.
Возможность управлять освещением. Вы можете самостоятельно менять уровень яркости, цвет источника, настраивать необходимый режим и применять ленту для целого экрана или цветомузыки.
Как собрать светодиодную ленту своими руками

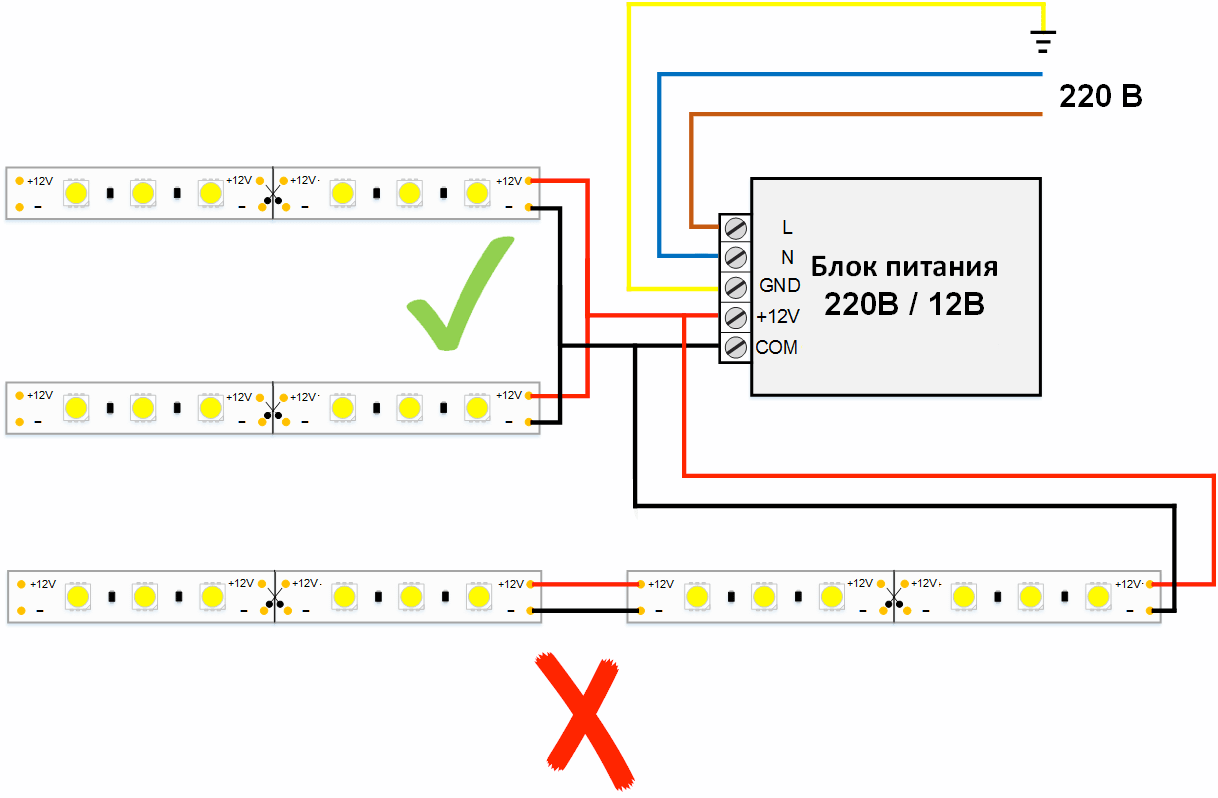

Если планируется самостоятельно собрать диодную подсветку для потолка, то рекомендуется предварительно изучить следующие принципы подключения:
подключение осуществляют с одной стороны;
несколько отрезков подсоединяют параллельно друг к другу;
рекомендуется использовать мощный блок питания, в случае, если мощности не хватает, то необходимо подключить несколько блоков питания;
в процессе подключения важно соблюдать полярность;
важно учитывать, что блок питания имеет 2 группы контактов, подключение к электрической сети осуществляется при помощи двух либо трехфазной цепи;
к низковольтным выводам подключают только одноцветные контакты;
к блоку питания подключают контроллер.
Перед установкой рекомендуется предварительно проверить работоспособность схемы.
Как резать и крепить светодиодную ленту между собой
Зачастую бывает так, что необходимо прикрепить светодиодную ленту небольшой длины, а не все 5 м, которые включает в себя стандартная катушка. В данном случае необходимо разрезать подсветку в специально отмеченных для этого местах.
Для соединения нескольких частей используют пайку. На каждой линии разреза находятся контактные площадки. Перед пайкой их требуется зачистить и залудить. После этого осуществляется подключение двух площадок между собой при помощи проводов.
Монтаж светодиодной ленты к источнику питания своими руками
Как показывает практика, установить декоративную подсветку на потолок довольно просто, при этом не вызывает сложностей и подключение осветительных приборов к источнику питания
Самое важное – после того как отрезки светодиодной подсветки были соединены между собой, необходимо подключить устройство к источнику – блоку питания. Важно понимать, что обычным стандартным источником света для полноценной работы требуется напряжение 12В либо 24В
Как известно, в квартирах и частных домах напряжение составляет 220В, в результате чего необходимо дополнительно приобрести адаптер.

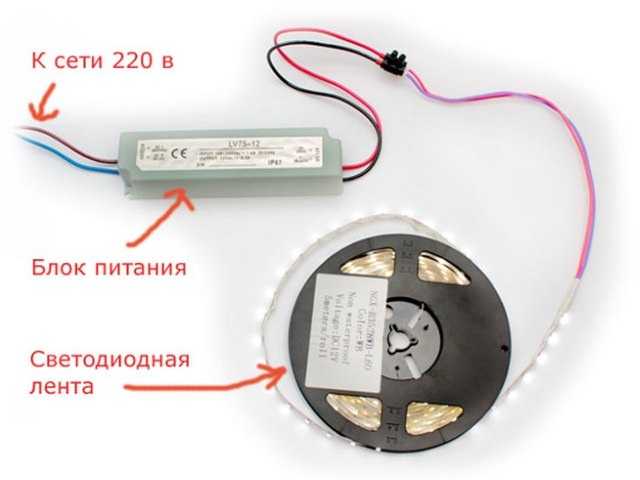

Как подключить блок питания для светодиодной ленты
Для подключения потолочной подсветки из светодиодных лент к блоку питания требуется взять провод, сечение которого составляет 1,5мм 2 . Такого провода будет вполне достаточно для подключения, так как светодиоды потребляют небольшое количество мощности.
Концы проводов необходимо припаять к ленте, а другие необходимо подключить к блоку питания. Как правило, в большинстве случаев на таких блоках имеется регулировочный винт, с помощью которого можно изменять напряжение на выходе.
Как подключить светодиодную ленту к 220В
В зависимости от того, сколько имеется светодиодов, питание может требоваться на 12В либо на 24В. Как известно, в квартирах и частных домах такое питание отсутствует, но при этом имеется стандартная однофазная сеть. В данном случае можно использовать несколько вариантов подключения:
- Используют специальную светодиодную подсветку для потолков, которую можно подключать напрямую в электрическую сеть с напряжением 220В. На каких лентах 20 светодиодов, которые подключены друг к другу параллельно.
- Обычные источники света необходимо подключать к электрической сети в 220В через специальный адаптер. В результате чего адаптер понижает напряжение до 12В либо 24В.
Что такое LED-подсветка
В качестве LED-подсветки используют светодиодную ленту — гибкую и тонкую (всего около 2-3 мм) ленту из полимера, на которой на равном расстоянии расположены диоды, соединенные проводниками. Лампочки могут зажигаться одновременно или попеременно, а также менять интенсивность света — все зависит от выбранной ленты и монтажа.
Светодиодная (LED) подсветка пришла в интерьер из мира уличной рекламы и надежно закрепилась в наших домах.
Где используется:
-
Как основное освещение в современных домах и квартирах. Идеальное решение для помещений с низкими потолками или интерьеров в стиле минимализм.
-
Как функциональное освещение: например, для подсветки столешниц кухонных гарнитуров, зеркал в ванной комнате, стеллажей с растениями, а также лестниц и плинтусов для удобства перемещения в ночное время.
-
В качестве декоративных светильников: ленты позволяют создавать необычные геометрические формы и неповторимые рисунки, с помощью которых можно разнообразить однотонные стены или разделить помещение на зоны.
-
Чтобы подчеркнуть необычную геометрию: ниши, балки, многоуровневые потолки.
Вот лишь несколько идей использования светодиодной ленты:
 |
 |
 |
||
| Подсветка ступеней | На потолке как основное освещение | В качестве освещения для рассады | ||
 |
 |
 |
||
| Для удобства готовки на кухне | Необычный рисунок в холле | Для подсветки аквариума или террариума | ||
 |
 |
 |
||
| Чтобы создать “парящий” эффект у подвесных тумб | У изголовья кровати | В ванной комнате |
Плюсы такого типа подсветки:
-
Экономия электроэнергии. LED-лампы потребляют в разы меньше электричества по сравнению с лампами накаливания, галогенными и люминесцентными источниками освещения.
-
Продолжительный срок работы, и, как следствие, редкая замена ламп. Светодиоды способны работать до 100 000 часов. То есть, если вы включаете свет в среднем на 5 часов в день, светодиоды прослужат 20 000 дней, а это без малого 55 лет!
-
Простой монтаж. Чтобы сделать такую подсветку самостоятельно, не требуется сложных инструментов или большого опыта. О том, как установить LED-подсветку своими руками, расскажем далее.
-
Бесконечные возможности для дизайна. Благодаря простоте монтажа, большому выбору температур и цвета свечения можно реализовать практически любую задумку.
Минусы:
-
Если при подключении к источнику питания используется последовательная схема, при выходе из строя одного диода вся лента перестанет светиться.
-
Материалы и монтаж обойдутся дороже, чем освещение с помощью ламп накаливания или других типов. Но этот недостаток с лихвой окупается продолжительностью службы.
Плюсы освещения светодиодами
• Энергоэффективное (при малом потреблении электроэнергии дает максимальную отдачу. КПД при это равно практически 90%) • Долго работают (срок работы светодиодов заявлен примерно в 10 лет, что существенно выше других источников света) • Крепкая конструкция (а значит, им совсем не так страшны удары или постоянная вибрация) • Широкая цветовая гамма (светодиоды могут давать не только белый или желтый свет, но и многие другие) • Светодиодное освещение можно регулировать, меняя яркость и цвет • Безопасно для здоровья (не содержит никаких вредных веществ, и не дает инфракрасных и ультрафиолетовых лучей)
Выбор источника питания
Необходимо также решить вопрос, как подключить светодиодное освещение к электросети, ведь напряжение светодиодов не 220, а 12 либо 24 вольт (встречаются ленты с напряжением питания 36 и 48 вольт, но это встречается редко).
Длина светодиодной ленты всегда стандартная и составляет 5 м, но может содержать разное количество диодов с разной мощностью. Для расчета следует исходить из суммарной мощности запитываемой ленты.
В общем случае следует произвести следующие шаги для подсчета нужной мощности блока питания для подключения светодиодной ленты:
- Показатель мощности производитель обычно указывает в расчете на один метр (например, 6 Вт/м), а значит, для получения общей мощности нужно эту цифру умножить на длину — в примере это будет 6х5=30 Вт.;
- Для блоков питания используется такой показатель как запас мощности. Если освещение планируется включать время от времени (например, подсветка в шкафчиках), то он принимается равным 1,3. Если же оборудуется постоянное основное освещение, которое будет работать длительное время без выключения, то запас мощности принимается равным 1,5. Мощность блока питания получается путем умножения потребляемой светодиодами на показатель запаса — в примере это будет 30х1,5=45 Вт (если планируется постоянное освещение) или 30х1,3=39 Вт (для периодического включения);
- Рабочее напряжение диодов указывается на ленте, и блок питания следует подбирать такого же напряжения. Современный рынок предлагает огромное количество блоков питания, из которых легко подобрать с необходимыми параметрами — в примере это блок питания на 12 В и 45 Вт (либо 12 В и 39 Вт для периодического включения).
Как видно из описанного, расчеты несложны, и их легко произвести на ходу прямо в строительном магазине, если знать нужные параметры освещения
При покупке стоит также обратить внимание на вариант исполнения корпуса — они бывают герметичными и нет. Для работы в помещениях с повышенной влажностью стоит приобретать влагозащищенные, а для обычных помещений — нет (из-за разницы в цене)
Что такое Лед подсветка
Светодиодная подсветка создается с помощью LEDисточников света. К ним относятся лампы, ленты, панели и другие осветительные устройства. Для создания общего освещения используются лампочки из светодиодов. Подсветку многоуровневых потолков, элементов дизайна выполняют с помощью ЛЕД лент.
Плюсы и минусы
Подсветка с использованием светодиодных изделий активно используется в современном мире. Это объясняется преимуществами, которые дают светодиоды:
- стильный внешний вид изделия;
- высокая эффективность;
- экономичность;
- долгий срок службы;
- низкая трудоемкость при монтаже;
- экологичность;
- безопасность;
- функциональность;
- компактность, гибкость;
- цветовое разнообразие.
Недостаток можно выделить один – светодиодные источники стоят дороже классических аналогов. Но эта цена окупается благодаря долгой работе и малому потреблению электроэнергии.
Область применения
Светодиодная подсветка применяется везде – в квартирах, в архитектуре, на улицах, в рекламных баннерах. Также светодиоды используются в подсветке телевизоров, экранов смартфонов и планшетов.
Ленты различаются по цветам. Есть монохромные изделия, а есть многоцветные. Также они отличаются по виду используемых светодиодов – RGB или SMD.
Одноцветная
Обозначается как SMD. В таких изделиях выдается световой поток определенного цвета. Для работы не требуются дополнительные контроллеры и пульты. Одноцветные устройства стоят дешевле.
Многоцветная
RGB лента отличается от монохромной возможностью менять свой цвет. Функционирует она совместно с контроллеров и пультом. При подаче сигнала с пульта меняются параметры – цвет, режим свечения, яркость.
Виды потолков
Натяжной — современный и практичный вид, быстро устанавливается. Большой плюс, это глянцевая поверхность и прозрачность пленки, глянец лучше отражает световой поток.
Козырно выглядит использование светодиодной ленты для подсветки потолкаизнутри. Если у вас разыграется фантазия, то например можно сделать:
Из-всех видов я выбрал натяжной, с предварительным креплением звукоизоляции под пленку.
Гипсокартонный и подвесно-натяжной будут достаточно оптимальными при одноуровневом проекте. У меня в квартире отлично слышно соседей сверху, тем более у них 2 маленьких ребенка, они могут стучать по полу в 3 часа ночи, у нас отдается как в барабане. Под гипсокартон можно будет разместить звукоизолирующие маты, чего нельзя сделать на натяжном, без приклейки.
Двухуровневые потолки выглядят интересно с дизайнерской стороны, но у них гораздо выше сложность исполнения и большой объем гипрочных работ. Я могу себе их позволить без особого ущерба, высота моих 280 см, что выше обычных 250 см.
Выглядят красиво, но с точки зрения практичности, просто будут дополнительные расходы. Через пару недель вы на него уже не будете обращать внимания. Эту сумму я могу потратить с большей пользой, чем на бесполезное дизайнерское оформление.
Выбор материала
Для монтажа
такой подсветки вам понадобятся следующие материалы и оборудование:
сама светодиодная лента
Обязательно выбирайте модели с высоким индексом цветопередачи более 90%. Так как в дальнейшем вы будете помещать ее в защитный профиль с матовым стеклом, ленту можете брать не герметичную.
Это
существенно сэкономит вам деньги, да и качественные герметичные варианты очень
трудно подобрать.
Все они
через год или два тускнеют и покрываются желтым налетом, существенно меняя свой
первоначальный свет.
блок питания
Он необходим
для преобразования напряжения 220В в 12 или 24В, от которого и будет
подключаться светодиодная подсветка.
Какой тип конкретно подобрать, читайте ниже.
алюминиевый профиль
Без него лента быстро выходит из строя, вследствие перегрева. Также к нему очень удобно крепить рассеиватель для равномерной засветки всей столешницы и защиты от брызг.
инфракрасный датчик движения руки для бесконтактного включения и отключения подсветки
Никаких
кнопочных переключателей здесь делать не желательно. Просто забудьте про них
раз и навсегда.
ножовка по металлу + рулетка
саморезы + двухсторонний скотч
двухжильный медный провод сечением 0,75мм2
Провода
лучше использовать разноцветные. Например, красный и черный, чтобы случайно не
перепутать полярность плюс и минус.
Она здесь играет существенную роль.
Зачем необходима подсветка телевизора
Известно, что просмотр телевизора в полной темноте очень вредит зрительной системе человека. Особенно сильно негативный эффект заметен у взрослых людей, тогда как у детей он сглаживается благодаря росту и развитию, а также сильным восстанавливающим способностям детского организма.
Просмотр телевизора без хотя бы фоновой подсветки чреват рядом негативных явлений:
- быстрая утомляемость глаз;
- падение остроты зрения;
- появление головных болей и т.д.
Яркий экран телевизора и темная комната — плохое сочетание для глаз
Длительный или еще хуже — постоянный просмотр телевизора, когда фоновая подсветка отсутствует, а все помещение находиться во мраке, приводит к развитию стресса, а также общей усталости. В конечном итоге наблюдается общее снижение здоровья человека, ухудшение защитных и адаптационных механизмов в его организме.
Варианты и способы установки локального освещения
Торцевая подсветка
Сделать своими руками подсветку с помощью led для стеклянных полок можно несколькими способами. Настенные полки из стекла можно подсветить следующими способами:
торцевая подсветка. Для того чтобы создать такую подсветку полки, led нужно устанавливать на обратной стороне полкодержателя. Допускается крепление к плоскости полкодержателя. В результате такого расположения осветительного прибора, свет получается равномерным;
классическая или традиционная подсветка. Здесь настенные полки будут освещаться снизу или сверху.
Традиционная подсветка полок
Очень часто настенные стеклянные полки изготавливаются не из прозрачного, а из матового стекла. При наличии матовых полок в интерьере размещение led можно проводить любым из вышеописанных методов.
Как изготовить светодиодную ленту своими руками
Копию LED-полосы фабричного производства изготовить в домашних условиях очень трудно. Она представляет собой печатную плату на гибкой основе, на которой смонтированы светодиоды и резисторы серии SMD. В домашних условиях эти материалы можно заменить текстолитовой полоской и обычными светодиодами и сопротивлениями, на ножках.
Необходимые инструменты и материалы
Для самостоятельного изготовления светодиодной ленты необходимы следующие инструменты:
- ножницы или резак для отрезания текстолитовой полосы;
- шило или тонкое сверло, соответствующее толщине ножек светодиодов и резисторов;
- паяльник с припоем и канифолью;
- строительный фен для прогрева термоусадочной трубки.
Кроме инструментов, необходимы следующие материалы:
- Светодиоды. Количество зависит от напряжения, необходимого для работы каждого из светодиодов, напряжения питания – 12 В или 24 В, и желаемой яркости. Самодельная полоса подключается также к батарейке или USB. При изготовлении RGB-ленты диоды нужны разных цветов – красные, зеленые и синие.
- Резисторы. Они необходимы для ограничения тока, протекающего через светодиоды.
- Полоса гетинакса или текстолита толщиной 0,5 – 1 мм. При наличии фольгированного гетинакса можно изготовить печатную плату.
- Отрезки провода для монтажа схемы. Сечение может быть любым, но не более 0,35 мм2, иначе они будут слишком жесткими.
- Полоска, вырезанная из непрозрачной пластиковой бутылки или другой тонкой пластмассы. Размеры этой полосы совпадают с размерами текстолитовой полоски.
- Прозрачная термоусадочная трубка. Диаметр должен позволять надеть ее на готовую полосу, а длина на 30 мм больше ее.
Процесс изготовления
Изготовление самодельной светодиодной полоски состоит из нескольких этапов:
- Составление принципиальной схемы. У каждого светодиода есть номинальное напряжение и ток. Исходя из этого, они соединяются группами последовательно с токоограничивающим резистором. Его номинал и мощность можно рассчитать по закону Ома или воспользоваться одним из онлайн-калькуляторов.
- Отрезается текстолитовая полоска. Длина и ширина полоски должны позволять разместить на ней все элементы схемы.
- Шилом или тонким сверлом сверлятся отверстия для монтажа деталей. Светодиоды размещаются в ряд, на одинаковом расстоянии друг от друга, а резисторы между ними, сбоку или с обратной стороны полосы, в зависимости от местных условий. Для изготовления RGB-полоски светодиоды располагаются с чередованием цвета.
- В просверленные отверстия вставляются элементы полосы.
- Отрезками провода с помощью паяльника соединяются все элементы согласно схеме.
- Припаиваются провода для подключения.
- Для придания конструкции более эстетичного внешнего вида полосы со светодиодами и вырезанная полоса из бутылки помещаются в прозрачную термоусадочную трубку. Полоса из бутылки размещается с задней стороны полоски со светодиодами.
- Термоусадочная трубка прогревается феном для стягивания всех деталей в одно целое. Для использования конструкции в воде, например, в аквариуме, ее концы герметизируют силиконовым герметиком. Это делает конструкцию водонепроницаемой.
Варианты установки светодиодной подсветки за телевизор
Как мы уже выяснили, самым простым и доступным способом сделать своими руками фоновую подсветку является установка на заднюю крышку телевизора светодиодной ленты. Эта процедура не займет у вас много времени и потребует следующих действий:
- кладем телевизор на заранее подготовленный стол, который накрыт тканью. Делать это нужно аккуратно, чтобы не повредить экран;
- по периметру задней крышки клеем светодиодную ленту. Помните, что она может иметь любой цвет свечения;
- поскольку телевизор в процессе своей работы будет нагреваться, то ленту дополнительно следует сажать на клей каждые 5-10 см;
- далее в углу припаиваем полоски ленты. Здесь можно купить специальные угловые соединители;
- затем подключаем к ним блок питания с нужной мощностью для используемой в подсветке ленты. В схему нужно будет включить реле или преобразователь 5→12 вольт. Это необходимо, если у прибора имеются USB-выходы;
Кроме этого можно использовать системы подсветки PaintPack.
Система PaintPack представляет собой корпус небольшого размера. К нему с двух сторон подключаются светодиодные ленты съемного типа. PaintPack также оснащен индикатором, разъемом для питания и microUSB, через который возможно подключение в компьютеру. Также в состав PaintPack входит мастер-разъем. С его помощью можно последовательно подключать два устройства.
Корпус системы следует установить на задней панели телевизора. Далее по вышеописанному алгоритму монтируем и подключаем светодиодные ленты,. если планируется подключать PaintPack через USB-разъем к компьютеру, нужно будет установить требуемые драйверы, а также провести настройку прибора в комплектной программе. Для этого вам понадобится пакет AmbiBox.
