Как правильно сделать монолитный ленточный фундамент своими руками: плюсы и минусы, технология

Основные нюансы

Планировать коммуникации нужно сразу, так как подобраться к внутреннему участку монолитной плиты впоследствии будет проблематично (или невозможно).

Можно значительно уменьшить смещение плиты, если сделать на нижней плоскости «ребра жесткости». Это трапециевидные полосы из бетона, выступающие из нижней части плиты и заглубляемые в грунт. Эта мера обойдется недорого, но качество в итоге будет выше намного.

В некоторых случая плита может изогнуться, а значит, риск образования трещин существует.

Чтобы максимально защитить от трещин плиту и дом, желательно сделать армированный бетонный пояс по периметру дома. Необходимо выпустить наружу арматуру и «внедрить» концы ее внутрь стен. Такой пояс лучше не делать из ячеистого бетона, так как его прочность не подходит. А размещают пояс на одном уровне с верхней линией оконных проемов, при надобности на него можно грузить и перекрытия.

Технология производства работ

Технологический процесс устройства сборного ленточного фундамента заключается в поэтапном выполнении всех этапов строительства, начиная от разметки и заканчивая уходом за готовой конструкцией ленточного фундамента.

Подготовительный этап

На первоначальном этапе по устройству фундамента необходимо подготовить строительную площадку: расчистить территорию и выполнить необходимую разметку по исполнительной рабочей схеме фундаментов. С помощью веревки и колышков линейные размеры фундаментов закрепляются непосредственно на почве

Следует обратить внимание на правильность углов разметки. Контрольной проверкой правильности разбивки служит проверка диагоналей линейной конфигурации фундамента: все диагонали прямоугольных участков должны иметь одинаковое значение

Земляные работы

Земляные работы заключаются в подготовке траншеи под укладку сборных элементов. Для большого объема по выемке грунта лучше всего использовать строительную землеройную технику – экскаватор.

Схема укладки блоков ФБС

При небольших объемах земли и малой глубине залегания фундамента можно самостоятельно своими руками подготовить траншею. Рабочая ширина траншеи чуть больше расчетной ширины блоков фундамента. Такое различие необходимо для удобства выполнения монтажных и гидроизоляционных работ. Дно траншеи зачищается и выравнивается по строительному уровню.

Подготовка основания

На подготовленное зачищенное дно необходимо уложить песчаную подготовку толщиной 50 – 100 мм. Засыпанный песок разравнивается по уровню и уплотняется ручными или электровибрационными трамбовками. После этого песчаная подушка проливается водой. На готовую песчаную полушку укладывается гидроизоляционный слой из рулонного кровельного материала. Гидроизоляцию заполняют цементно-песчаным раствором, после высыхания основание считается готовым к монтажу фундаментных блоков.

Монтаж сборных элементов

Для правильной укладки сборных блоков необходимо перенести осевые линии схемы или чертежа здания на край и дно траншеи. По этим линиям выставляются маяки, по которым будет производиться укладка угловых фундаментных элементов.

Укладка фундаментных элементов

С помощью грузоподъемной строительной техники производят укладку сборных фундаментных элементов на бетонную смесь и проверяют горизонтальность строительным уровнем. Пазы блоков заполняются цементным раствором.

Завершающий этап сборки фундамента

После окончания укладки фундаментных блоков рекомендуется тщательно заполнить швы между блоками цементным раствором и после полного их высыхания необходимо выполнить защитную обмазочную или склеечную гидроизоляцию боковой поверхности ленточного фундамента. Такое изоляционное покрытие надежно защитит конструкцию фундамента от капиллярной и атмосферной влаги. Правильно выполненная гидроизоляция создает в доме комфортный микроклимат для проживания.

Подготавливать траншею для устройства фундамента необходимо непосредственно перед началом работ. В случае выпадения атмосферных осадков может произойти обрушение стенок траншее и всю работу придется переделывать.

Для прокладки инженерных коммуникаций следует заранее предусмотреть монтажные отверстия в ленте фундамента. Устройство таких отверстий позволит без труда проложить все необходимые трубопроводы и кабельную продукцию в подвальную часть фундамента для дальнейшей разводки по всему дому.

Технология строительства

Бетон заливается быстро, чтобы не расслаивался

Технология строительство ленточной ЖБ опорной системы отработана столетиями и не отличается особой сложностью.

Проводится оно в такой последовательности:

1. Определение точного места, где будет находиться здание.
2. Проведение разметки с последующей проверки размеров сторон и диагоналей.
3. Отрывка котлована с расчетом на установку опалубки.
4. Уплотнение дна канавы или ямы, укладка геотекстильного волокна. Оно предотвратить размывание отсыпки.
5. Обустройство подушки из песка и щебня. Материал смачивается и выравнивается.
6. Монтаж опалубки. Выбирается съемный или постоянный вариант.
7. Армирование. Пруты и внутренние рамки стягиваются стальной проволокой. По краям и снизу крепятся распорки.
8. Замешивается и заливается бетон. Этот процесс необходимо проводить непрерывно, чтобы избежать расслоения конструкции.

Свойства и выбор блоков для сборочных фундаментов

Сборные опоры под отдельные опоры.

Для регионов с холодными зимами применяются блоки с повышенной морозостойкостью. Это качество материала достигается добавкой в состав бетона специальных присадок. Для возведения сборного фундамента на кислых грунтах применяют ФБС с добавленным в их структуру гранитным щебнем, который повышает устойчивость к кислой среде.

ФБС заводского изготовления отличаются разнообразием размеров. Для крупных застроек выпускаются изделия с большими габаритами, требующие использования для монтажа специальной техники. Для легких частных строений предусмотрены блоки небольших размеров, укладываемые вручную.

К недостаткам использования сборных железобетонных фундаментов относится их высокая стоимость. Монтаж основания этого типа потребует на 30% больше затрат, чем монолитный. Для защиты от воздействия влаги возникает потребность в двойном слое гидроизоляции. Швы сборного фундамента являются «мостиками холода», поэтому для подвальных помещений требуется утепление конструкций. Блоки, имеющие пустотелую конструкцию (ФБП), имеют низкую прочность и могут использоваться только для фундаментов легких каркасных или деревянных домов.

При выборе фундаментных блоков необходимо знать характеристики материала и ориентироваться в маркировке. Например, аббревиатура ФБС 2-2-4 означает, что блок имеет длину 20 см, ширину 20 см и высоту 40 см. Для сборных ленточных фундаментов применяются блоки со стальным армированием, размеры их зависят от нагрузки здания.

Для легких строений оптимальными являются габариты блоков 20?20?40 см. В состав материала добавляется гранитный щебень вместо известкового. Вес блока составляет 31,7 кг, и монтаж можно производить без привлечения техники. При выборе материала в первую очередь следует ориентироваться на его несущую способность и лишь затем на стоимость.

Важные нюансы

Перед укладкой кирпича или другого стенового материала верхнюю грань фундамента необходимо выровнять при помощи бетона

Несмотря на то, что такой тип оснований можно сооружать на любом грунте, перед выполнением работ нужно провести геологический анализ. Чертеж можно выполнять после получения полной информации о глубине залегания грунтовых вод и составе грунта. При возведении фундамента из железобетонных элементов, например, ФБС, стоит придерживаться следующих рекомендаций:

• Перед укладкой кирпича или другого стенового материала верхнюю грань фундамента необходимо выровнять при помощи бетона. Иногда для повышения прочность основания после укладки бетонных блоков делается монолитный армированный пояс из бетона. Он не только даст ровную основу для возведения стен, но и убережёт здание от усадки и трещин на непрочных грунтах.
• После возведения стен блочного фундамента пространство между стенками котлована и конструкцией засыпается песком и послойно трамбуется.
• Чтобы защитить фундамент от влаги, его стенки смазываются гидроизоляционным материалом – битумом или битумной мастикой.
• Если здание возводится с подвалом, то стенки фундамента необходимо утеплить при помощи пенополистирола или другого теплоизоляционного материала. При этом утепляется только цокольная поверхность и часть стен фундамента до отметки промерзания грунта.
• Для защиты от влаги все стыки между элементами тщательно заделываются и герметизируются.
• Если при укладке вряд бетонных изделий остаётся просвет, не кратный типовому размеру элементов, то его бетонируют или укладывают туда разрубленный до нужной длины блок.
• Для качественной связки соседних блоков (особенно по углам и при Т-образном или крестообразном пересечении стен в плане) используется укладочная сетка из прутка диаметром 5 мм.
• При укладке ФБС стоит предусмотреть просвет в стене, чтобы заложить туда гильзу для прокладки инженерных коммуникаций в дом.
• Элементы в соседних рядах укладываются со сдвижкой, то есть места стыков не должны совпадать.
• При устройстве сборного фундамента на рельефе укладка блоков производится уступами высотой, раной высоте блока (600 мм). Чем больше перепад рельефа, тем больше уступов у фундамента получится.

Последовательность работ

Работы по устройству подбетонки под фундамент из тощего бетона проводят по схеме:

1. Выравнивают дно котлована или траншеи.
2. Отсыпают крупный и средний щебень, выравнивают, трамбуют. Высота слоя — 10-15 см.
3. Следующий шаг — подсыпка под фундамент из песка фракции 2-2,5 мм, увлажнение, трамбовка.
4. Устанавливают опалубку под подушку под ленточный фундамент.
5. Монтируют арматурную сетку и вертикальные выпуски для связи фундамента с подготовкой основания.
6. Для заливки подушки используют на портландцементе марки не ниже М500. Высота слоя — 10 см.
7. Выравнивают поверхность, трамбуют вибраторами для выпуска воздуха из толщи раствора.
8. Через 3-7 дней щиты опалубки снимают.

Перед тем, как монтировать фундамент, нужно сделать гидроизоляцию подушки с помощью обмазочных или рулонных защитных материалов. Согласно СНиП допустимые отклонения по горизонтали не должны превышать 5 мм при проверке двухметровым уровнем, а по всей длине участке — 20 мм.

Плюсы и минусы

Строительство ленточного монолитного фундамента предполагает определенные особенности, плюсы и минусы. Поэтому до того, как начинать создавать проект и план, выполнять расчеты и реализовывать все, необходимо тщательно изучить важные нюансы.

Основные преимущества ленточного монолитного основания:

• Универсальность – конструкция подходит для дома из любого материала, с любым количеством этажей
• Простота строительства – технология возведения ленточного монолитного фундамента заключается в рытье котлована, монтаже опалубки, прокладке арматуры и заливке бетоном
• Высокий уровень прочности – самое главное преимущество конструкции, позволяющее ей легко выдерживать серьезные несущие нагрузки
• Длительный срок службы – в среднем такой железобетонный фундамент может прослужить до 150 лет
• Сравнительно небольшой объем земляных, бетонных работ
• Отсутствие необходимости привлечения спецтехники (может потребоваться уже потом для укладки плит перекрытия, колонн и других строительных работ)
• Минимальные требования к почве, уровню грунтовых вод
• Простая схема монтажа – все расчеты с чертежами вполне реально выполнить самостоятельно
• Низкая себестоимость конструкции – так, если сравнивать монолитное основание и проект из железобетонных плит, то первый вариант обойдется на 45-55% дешевле (в общей смете расходы на фундамент составляют около 10% общей суммы)
• Возможность создать полноценный цокольный этаж, гараж, подвал

Из недостатков стоит упомянуть высокий расход материалов, серьезные трудозатраты, длительное застывание бетонного раствора, отсутствие возможности реализовать проект на неровной местности, обязательное выполнение тепло/гидроизоляции.

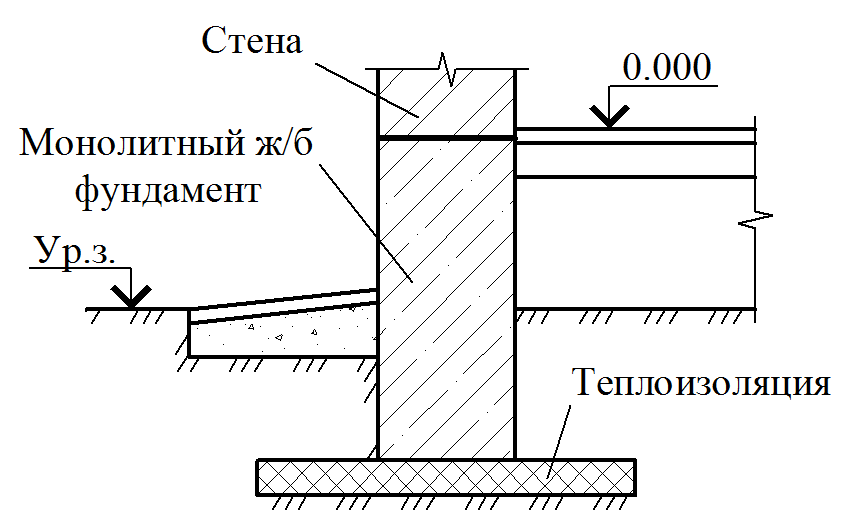

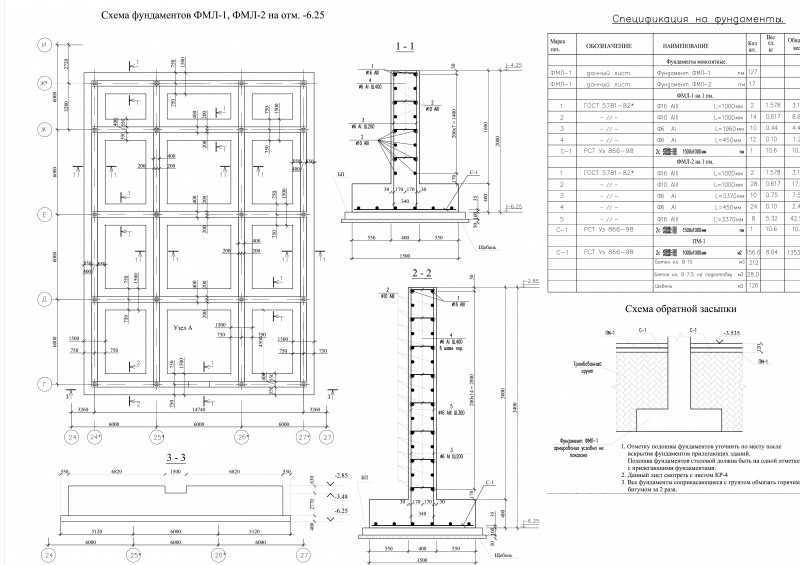

Виды монолитных фундаментов

В строительстве применяется три типа монолитных фундаментных оснований:

• ленточное. Представлено железобетонной лентой, обустроенной по периметру объекта и под всеми несущими стенами. Рекомендовано при ведении строительных работ по почвенным составам, отличающимся средней несущей способностью;
• плитное. Основное отличие от первого варианта – заливается по всей площади объекта сплошной монолитный фундамент. Считается отличным решением в районах с повышенной сейсмоопасностью и в местах со слабыми грунтами, склонными к сезонным пучениям;
• свайно-ростверковое. Монолитный фундамент на сваях представляет собой бетонные столбы, установленные ниже точки промерзания грунта, по всему периметру соединенные ростверком.

Кроме того, монолитное основание различается по уровню заглубленности в почву:

мелкозаглубленное. Плита в этом случае незаглубленная полностью, в почву уходит максимум на пять сантиметров. Учитывая то, что расположенный под ней грунт промерзает, приходится предварительно устраивать толстое песчаное основание;

на глубину промерзания. Такая технология строительства рекомендована для многоэтажных объектов. Устройство монолитного фундамента ведется ниже точки промерзания, что составляет минимум полтора метра для регионов средней российской полосы. Перед заливкой такого монолитного фундамента придется выполнить большой объем земляных работ, что потребует значительных финансовых расходов. Правда, в конечном итоге для своего коттеджа вы получите надежную и прочную основу из монолитного бетона и возможность для устройства подвала.

Виды сборных фундаментов

• Ленточные.
• Свайные.
• Столбчатые.
• Стаканного типа.

Сборные железобетонные фундаменты: а — общий вид; б—разрезы; е—сборные элементы; 1—стеновые блоки; 2 — блоки-подушки; г —армированный шов; 4 — участки, бетонируемые на месте. Теперь немного о каждом виде фундамента. Ленточные фундаменты отличаются легкостью в установке, состоят из блоков или бетонных плит. Это сплошные или разорванные ленты по всему периметру здания. Устанавливаются только под несущими конструкциями.

Сборный ленточный фундамент.

Свайные фундаменты состоят с ряда специальных железобетонных блоков с дополнительным армированием. Сваи забиваются специальной техникой, а сам фундамент используется на рыхлых и пучинистых почвах. Тут стоит отметить, что сваи могут иметь различную длину, поэтому такое решение оптимально для оснований, которые строятся на участках с естественным уклоном.

Столбчатые фундаменты – дешевые и надежные несущие конструкции, которые состоят из ряда ключевых элементов: бетонных столбов, вбиваемых в пробуренные скважины, и рандбалок с армированием для соединения столбов.

Стаканные фундаменты – это основания для промышленных объектов. Производятся их железобетонных моделей пирамидальной формы с полой внутренней частью. Это ступенчатая конструкция, где в центре стакана есть отверстие для монтажа столба, который затем дополнительно армируется.

Технология сборного ленточного фундамента

При наличии в проекте эксплуатируемого подвального этажа чаще всего используется сборный фундамент из плит, блоков. Монолитные ленты высотой в полноценный этаж залить очень сложно, а за один прием невозможно. Поэтому используют не армируемые блоки в виде классической кладки на цементно-песчаный раствор с перевязкой вертикальных швов.

Конструкция не является железобетонной ввиду отсутствия арматуры, обладает подвижностью, испытывает касательные усилия при вспучивании грунтов. Поэтому подошва ленты уширяется армированными плитами ФЛ, стабилизирующими боковые подвижки, армопоясом, заливаемым по верху блоков ФБС. Два этих кольца улучшают стабильность геометрии фундамента. Пошаговая технология строительства приведена ниже.

Основание

Фундамент размечают по осям несущих стен шнурами, при выемке грунта учитывается ширина плит ФЛ, дренажной системы. Для коттеджей с подвальным этажом изготавливается котлован, если цокольный уровень отсутствует, достаточно траншей по периметру, внутренними несущими стенами.

Монтаж плит ФЛ

Железобетонный фундамент обходится дорого, поэтому его заглубляют ниже отметки промерзания для гарантированного исключения выталкивающих нагрузок от сил пучения. Однако пласты с несущей способностью в 70% случаев залегают гораздо глубже. Поэтому для стабилизации геометрии крупноформатной кладки подошву блоков ФБС уширяют плитами ФЛ. Их устанавливают в последовательности:

• углы – с учетом опирания двух блоков на верхнюю грань одной плиты с контролем горизонтали всей пространственной конструкции (необходим теодолит, нивелир, построитель плоскостей)
• заполнение пространства между угловыми плитами – если ФЛ монтируются вразбежку, необходимо обеспечить опирание соседних блоков на одну плиту
• заполнение полостей – плиты имеют сложную геометрию, чтобы на скошенные грани не насыпался пучнистый грунт, способный поднять верхние плиты, пустоты заполняют бетоном

Результатом монтажа должна стать подошва с выверенным горизонтальным уровнем.

Установка блоков ФБС

Технология монтажа ФБС аналогична кирпичной кладке с учетом крупного формата бетонных камней. Существует несколько типоразмеров блоков, однако на практике их часто приходится раскалывать для заполнения пустот, обеспечения перевязки вертикальных швов. Монтаж производится по схеме:

• углы – контролируется вертикаль наружной грани + горизонталь верхней грани каждого блока
• проемы, отверстия – под землей в стенах необходимы пустоты для ввода инженерных систем, дверные проемы при наличии входных дверей снаружи в подземный уровень, в цокольной (надземной части) создаются вентиляционные продухи, оконные проемы
• заполнение прямых участков – каждый ряд заполняется вначале целыми блоками, затем их раскалывают на куски нужного размера

Блоки верхних рядов укладываются с учетом перевязки, перемычек над дверными, гаражными проемами аналогично вышеуказанному способу. Кладка производится на цементно-песчаный раствор, вертикальные швы заполняются этим же материалом. Расход составляет 1,5 – 3 ведра на каждый блок в зависимости от ширины ФБС.

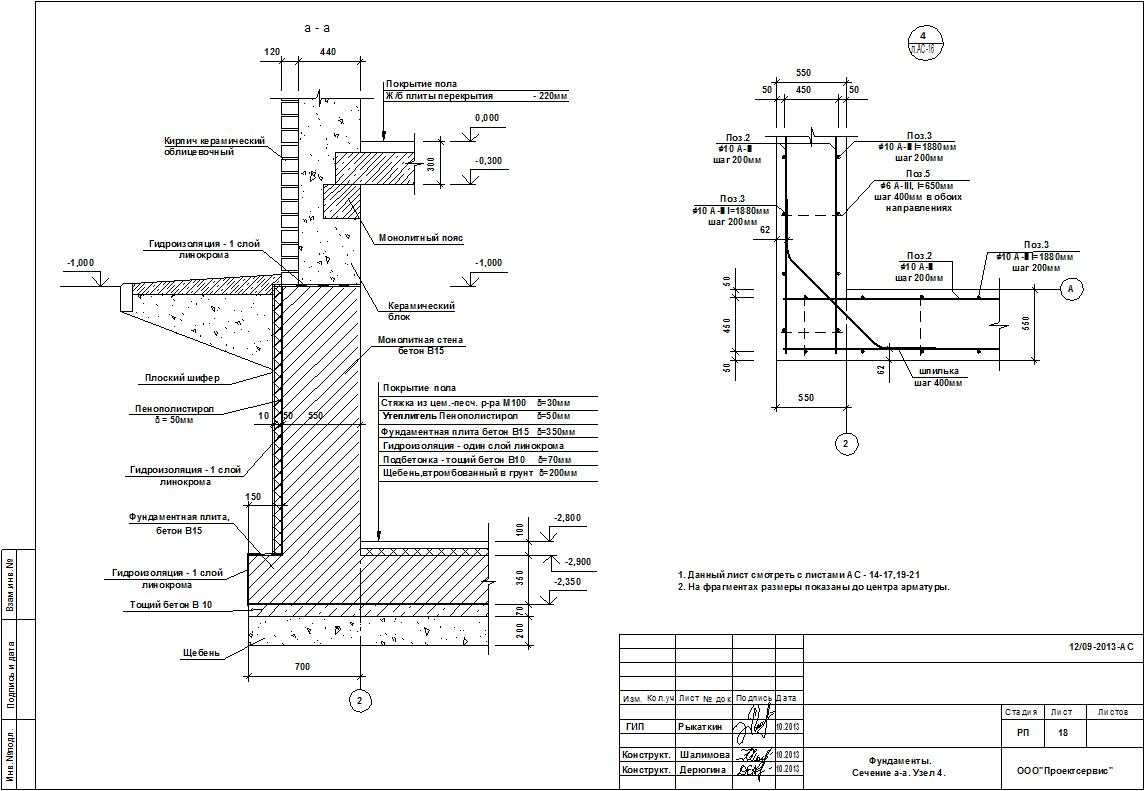

Армопояс

Блоки ФБС не имеют армирования, сетка поверх каждого ряда не обеспечивает монолитость конструкции. Поэтому для стабилизации геометрии пространственной конструкции фундамента часто используется монолитный армопояс из бетона. Технология имеет вид:

• монтаж опалубки – щиты крепятся на вертикальные грани стен из блоков, фиксируются дюбелями, перемычками
• армирование – два слоя горизонтальных прутков, обвязанные хомутами
• заливка – за один прием с виброуплотнением смеси

Минимальная высота армопояса 30 см, ширина соответствует размеру блока. Защитный слой для арматуры составляет 4 см на любой грани конструкции. Если блоки уложены вровень с землей, армопояс является цоколем здания, в котором необходимы продухи вентиляции (только для полов по балкам, плитам). На последнем этапе все бетонные поверхности фундамента гидроизолируются обмазочными, оклеечными материалами, пропитками, пенетрирующими составами.

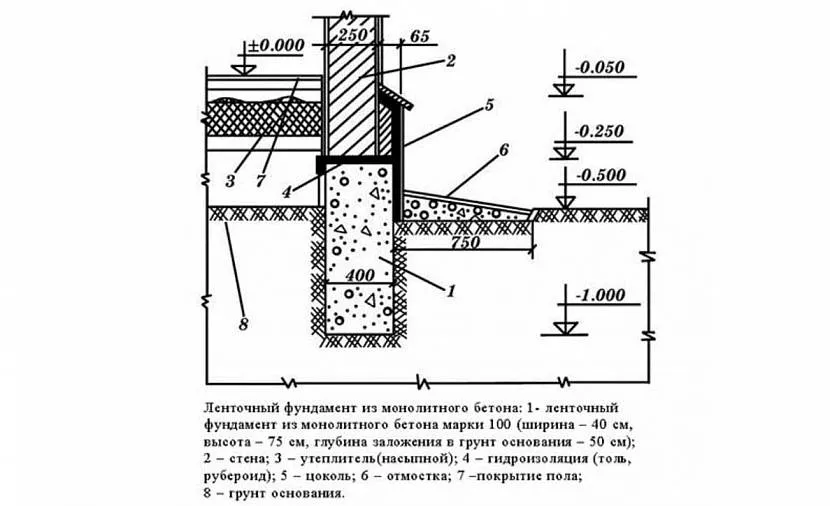

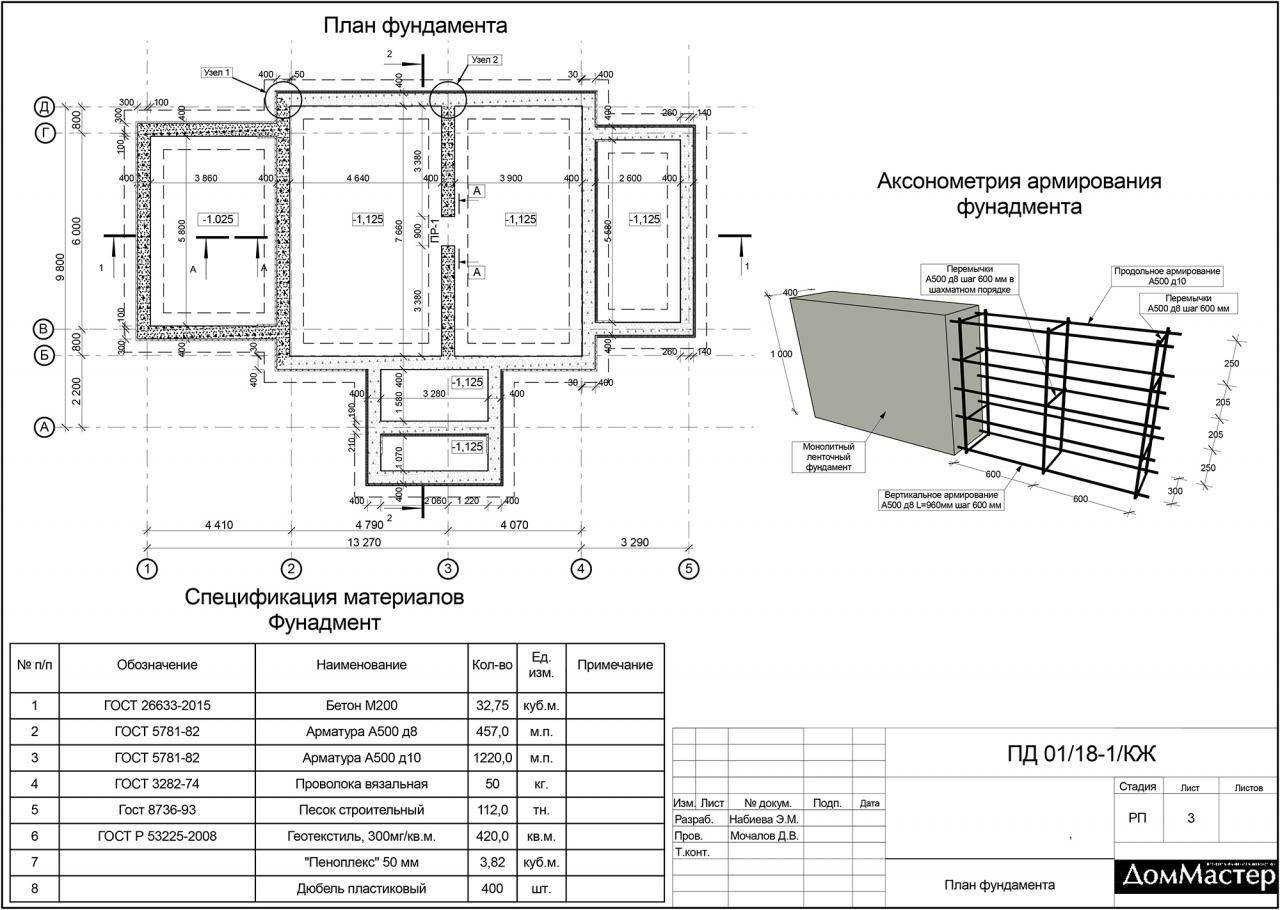

Устройство ленточного железобетонного фундамента

В данном случае основание будущего строения внешне представляет собой ленты, располагающиеся под всеми несущими стенами основного строения. Конструктором были рассчитаны параметры необходимой начинки железобетонного ленточного фундамента: шаг и толщина арматурной сетки, а также требуемая марка бетона.

Итак, устройство фундамента подразумевает следующие основные этапы:

1. Очистка и выравнивание участка.

Схема устройства мелкозаглубленного ленточного фундамента.

Перед тем как приступить непосредственно к рытью котлована, необходимо с рабочей зоны участка снять плодородный мягкий слой грунта. С этой целью вполне достаточно срезать слой толщиной 5-10 см. Это, в свою очередь, будет считаться нулевой отметкой для земляных работ.

1. Разметка котлована.

Для предотвращения перекоса ленточного фундамента потребуется ориентир. Как правило, с этой целью используется лента, леска или деревянные колышки. Трафарет будущего строения переносится на рабочую зону.

Для каждой ленты обустраивается котлован по следующему принципу:

• припуск (20-30 см) + ширина основания (50-60 см) + припуск (20-30 см) = ширина котлована;
• дополнительные сантиметры с боков требуются для устройства опалубки с дренажной защитной засыпкой.

1. Глубина котлована.

Чтобы определить требуемую глубину котлована, необходимо к показателю глубины фундамента по проекту прибавить 15-20 см с целью обустройства дренажного слоя из песка (5 см) и утрамбованного щебня (10см).

1. Устройство опалубки.

В большинстве случаев, если предполагается самостоятельное устройство фундамента, выполняется съемная опалубка, которая сколачивается при помощи деревянных досок.

Следует заготовить подпорки, устанавливаемые через каждые 0,5-1 м для предотвращения прорыва бетонной «дамбы».

1. Армирование.

На дно фундамента укладывается гидроизоляционный слой. Чтобы обеспечить ровное основание для арматуры, враспор заливается стартовый слой бетона толщиной 15 см, который выполняет функцию опоры для каркаса.

1. Заливка бетона.

Непосредственно перед заливкой бетона необходимо увлажнить опалубку, а затем покрыть легким слоем раствора. Это предотвратит втягивание из бетона влаги.

Раствор заливается слоями по 20-25 см во всю длину траншей. После чего, чтобы избавится от пузырьков воздуха, смесь вибропрессуется.

1. Застывание фундамента.

Расчет глубины заложения фундамента.

Когда устройство фундамента будет завершено, его накрывают брезентом. При жаркой погоде его необходимо несколько раз в день увлажнять. Как правило, железобетон набирает полную прочность по истечении 28 дней. Чтобы ускорить строительный процесс, дополнительно используются специальные присадки в смесь.

И в завершении выполняются мероприятия по теплоизоляции, гидроизоляции и облицовке фундамента.

Сборные ленточные железобетонные фундаменты возводятся подобно кирпичной кладке. Необходимо выполнять все требования разрезки: строгая горизонтальность и вертикальность боковых поверхностей фундаментных блоков, привязка швов.

Столбчатый

Если Вы решили возвести дом из разных видов древесины, Вам понадобиться столбчатый.

При возведении домов из разных видов древесины используют столбчатый. Сэкономить на материалах для устройства фундаментов можно из-за меньшего давления на грунт.

Возводят столбчатые следующим образом: копают ямы-шурфы необходимого сечения и глубины. От материала стен и конструкции зависит промежуток между ними. Столбы для устройства фундаментов должны помещаться под углами внешних стен, в тех местах, где примыкают внутренние стены, под их пересечениями.

Запас пиломатериалов удобно хранить под домом в том случае, когда полы в нем надежно утеплены. В ином случае площадь между опорами закладывают боем кирпича, мелкими камнями и т. д., а после этого обмазывают раствором, глиной. Плотные глинистые, песчаные маловлажные грунты являются надежным основанием для устройства фундаментов.

Грунты неоднородные и рыхлые необходимо тщательно уплотнять тяжелой трамбовкой или убирать из котлована.

В качестве опоры используются различные материалы. В основном это кирпич.

На грунтах, склонных к оседанию, нужно устраивать значительный фундамент, который закладывают ниже промерзания почвы на 20 или 30 см.

Легкие строения имеют вес, который недостаточен, чтобы удерживать фундамент на месте: вода при замерзании расширяется, и почва выталкивает основание вместе с домом вверх. При малом весе постройки необходимо от почвы изолировать оболочкой или противопучинными щитами. Можно заполнять пространство в яме или траншее вокруг сваи или ленты фундамента мелким щебнем, песком. Лучше — фундамент обмазать смесью использованного машинного масла и садового вара (смешав все это в нагретом виде). Этим средством покрывают фундамент на глубину 70% промерзания грунта.

Технология устройства бетонной подготовки под фундамент

Данная технология нечасто применяется в рядовом жилом строительстве, так как мероприятия достаточно трудоемкие и обходятся дорого. Но именно она считается наиболее прочной среди подоснов из других составов. Бетонная подготовка устраивается по такому же принципу, что и фундамент здания, только слой будет в несколько раз тоньше.

Заливка подушки состоит из следующих этапов:

1. Выемка грунта.
2. Укладка и трамбовка песчаного слоя.
3. Устройство гидроизоляции.
4. Заливка тонкого слоя цемента.
5. Строительство опалубки.
6. Выкладка горизонтального армирующего слоя.
7. Заливка бетонной подушки.
8. Штыкование.
9. Высыхание.

Придерживаясь именно такого порядка работ, можно гарантировать устойчивость здания к землетрясениям, подмывам грунта, промерзания почв, сползания и оседания основы. С такой подготовкой значительно уменьшается вероятность возникновения трещин в фундаменте, разрушения дома и провалов. Подбетонка удерживает влагу в еще не застывшем растворе. Если вода будет просачиваться в грунт, то корректно процесс затвердевания вряд ли пройдет, а свойства бетона не будут раскрыты полностью.

Изготовление армирующего каркаса для плиты

Схема монтажа плитного фундамента.

Для того чтобы поднять их на нужный уровень потребуются стальные скобы, которые изготавливаются из этого же прута, длина которого составит в каждом случае всего 60 см. Прут изгибается в виде перевернутой буквы «V» и устанавливается в количестве 2 шт. на 6 м?.

Итак, вы приступаете к строительству дома и начинаете с устройства фундамента. В прошлом остались вопросы постановки на учет, получение кадастрового паспорта.

Завершен этап споров относительно внешнего и внутреннего устройства будущего дома. Перед будущими домовладельцами встает вопрос: что послужит прочным основанием для достижения вашей мечты о комфортном и надежном загородном доме? Слова «котлован» и «фундамент» начинают занимать мысли будущего владельца загородного дома практически сразу после покупки земельного участка.
