Фундамент для дома: монолитная плита своими руками

Недостатки плитного основания

Как и любая фундаментная конструкция, монолитная плита в качестве основы под дом имеет и недостатки. Поэтому, выбирая надёжное основание, взвешивают и все «за», и «против».

Домовладельцы частенько до последнего пытаются избежать плитного фундамента. Здесь всё просто и логично: этот фундамент один из самых дорогих в обустройстве.

Ведь под будущий особняк понадобится столько бетона залить и выложить арматуры! Онлайн-калькуляторы на строительных порталах выдают расчёты для монолитного плитного основания под дом (10х15 м), высотой в 30 см над землёй и углублением в 30 сантиметров стоимость, которая приближается к 800 тысячам – 1 млн. рублей.

Важно коммуникации продумать до заливки бетона. Заложить их потом в монолит как минимум очень проблематично, как максимум — невозможно

Под монолитный фундамент потребуется идеальная подготовка основания — оно должно быть ровным, словно бумажный лист. Потребуется прикладывать либо собственные усилия, либо искать квалифицированную бригаду строителей.

И особые требования плитный фундамент предъявляет к проектировщику: высокопрочностные характеристики плитного основания работают, только когда все расчёты выполнены безошибочно и тщательно.

Выбор материалов для монолитного бетонного основания

От качества материалов, которые будут использоваться при создании монолитного плитного фундамента, зависит прочность и надежность всей конструкции. Поэтому, следует очень ответственно подходить к этому процессу.

Бетон

Особое внимание следует уделить выбору бетонного раствора, так как для создания монолитного основания рекомендуется использовать особый класс этого строительного материала. В частности бетон должен иметь следующие характеристики:

Характеристики бетона

• Марка – не ниже М300, что соответствует классу прочности В22,5. Читайте дополнительную статью о том, какой цемент использовать для фундамента.
• Подвижность смеси – П-3.
• Морозостойкость – выше F
• Водонепроницаемость – не ниже W

Теплоизоляционные материалы

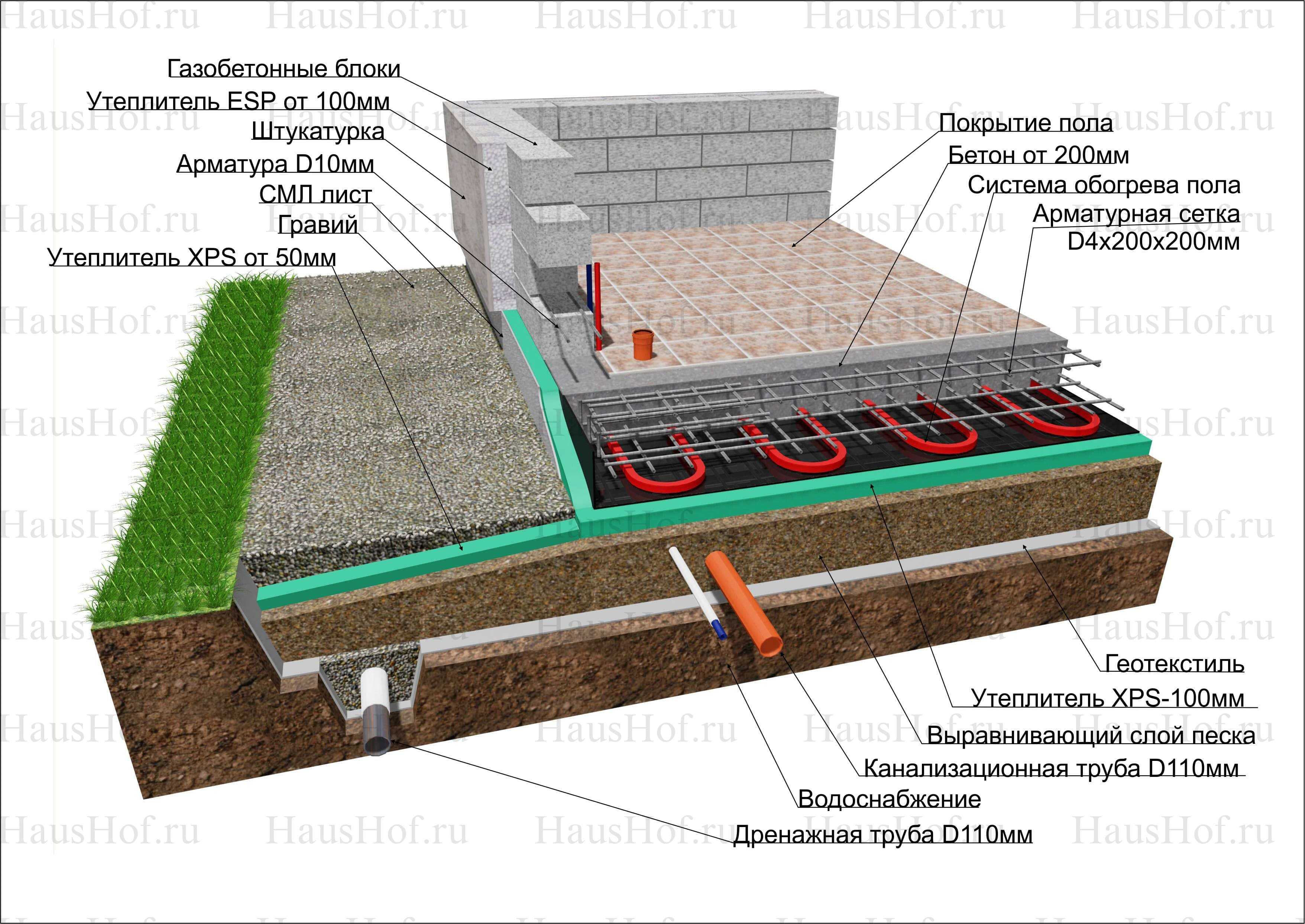

Чаще всего монолитный плитный фундамент возводится под строения, которые эксплуатируются круглый год. Поэтому к выбору утеплителя для основания дома также следует подходить ответственно.

Материалы для теплоизоляции

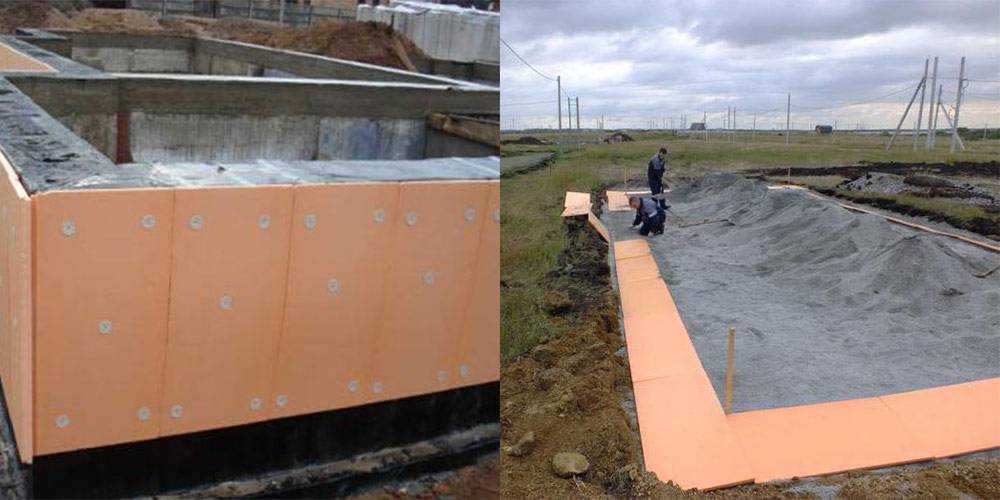

Чаще всего утепление монолитной плиты выполняют с помощью экструдированного пенополистирола. Этот материал обладает отличными теплоизоляционными характеристиками и не требует особых навыков в процессе монтажа. Главное условие – выполнять теплоизоляцию плитного основания в соответствии с технологией утепления бетонных и железобетонных конструкций. Вас также может заинтересовать подробная статья о технологии строительства утепленной шведской плиты.

Материалы для гидроизоляции

Защитить фундамент в виде монолитной плиты можно с помощью любых соответствующих материалов. Однако их следует выбирать в зависимости от степени влажности грунта в месте строительства. При глубоком залегании грунтовых вод можно выполнять гидроизоляцию по простой схеме, используя доступные влагозащитные материалы. Если грунтовые воды располагаются близко, то следует предпринять более серьезные меры. Для создания надежной защиты от почвенной влаги рекомендуется использовать специальные влагозащитные мембраны (читайте более подробно про применение гидроизоляционных мембран для фундаментов и подвалов).

Кроме того вполне может использоваться рулонная гидроизоляция, например, битумно-полимерные материалы. Они отличаются более качественным составом, благодаря которому материал выдерживает высокую и низкую температуру без снижения качественных характеристик.

Выбор арматуры

Для создания арматурного каркаса можно использовать обычные прутья диаметром от 14 мм. Класс арматуры не имеет значения, если соединение прутьев будет выполняться вязальной проволокой. Читайте более подробно про правила выбора и расчета арматуры для фундамента, а также про такую новинку, как стеклопластиковая арматура.

Рытье котлована и установка опалубки

В принципе, в рытье котлована нет ничего сложного. Необходимо вынуть грунт на определенную глубину. Главное при этом не допустить заглубления в какой-либо части котлована.

Если это вдруг произошло, то не нужно ни в коем случае подсыпать грунт или песок. Тогда надо углубить котлован на эту величину. Дно выравнивается.

Далее по шнурам разбивают оси. В местах их пересечения будут находиться углы дома. Иногда под фундаментом прокладывают трубы для отвода стоков или дождевой воды.

Монтаж закладных под коммуникации и установка кольцевого дренажа по периметру фундаментаДренажная труба укладывается в щебень, который обернут геотекстилем высокой плотностиСмотровые колодцы дренажной системы устанавливаются по уровнюПосле монтажа закладных и дренажа делаем подушку из крупнозернистого песка с проливкой и послойным уплотнением

Похожие:

Верхний слой подушки устраивается из гравийного щебняМонтаж гидроизоляционной мембраныВсе швы проклеиваются битумной лентой

Опалубку делают из прочных строительных досок. Из нее сбивают каркас. Углы укрепляют. Изнутри ее закрывают пленкой или рубероидом и зачастую утепляют пенополистиролом.

Бока укрепляют распорками через каждые 50-70 см. С одной стороны их упирают в опалубку, с другой — в дно или стену котлована. Также необходимо оставить рабочий зазор между стеной котлована и опалубкой. Опалубка должна быть собрана ровно, без зазоров. В ней не должно быть перепадов. Иначе может быть перерасход бетона при заливке фундамента. Об этом говорилось выше.

Кой-какие понятия

Давайте вначале усвоим разницу между терминами, значение которых часто путают: усадкой, осадкой и просадкой. На самом деле:

• Усадка – величина уменьшения объема материала в процессе формирования его структуры. Напр., бетон при застывании несколько уменьшается в объеме. А у воды усадка отрицательная, она при замерзании довольно сильно распухает, потому лед и плавает. Степень усадки от внешних нагрузок, как правило, не зависит.
• Осадка – уменьшение объема материала под воздействием внешней нагрузки без изменения его внутренней структуры; попросту – его уплотнение. Под вновь построенным зданием грунт уплотняется, и дом немного оседает, пока уплотнившийся грунт не окажется способен нести его вес.
• Просадка – объем материала уменьшается от внешних воздействий не механического характера: увлажнения, усыхания. Внешняя нагрузка может спровоцировать просадку и усилить ее. Структура исходного материала при этом меняется на более связную. Величина просадки, как правило, значительна, а конечная структура оказывается стабильной. Это позволяет, искусственно вызвав просадку, улучшить механические свойства материала.

Вначале о земле

Также нередко пишут, что плитные фундаменты позволяют строиться на «проблемных», они же «сложные», грунтах: пучинистых, просадочных, топких. Во-первых, топкий грунт потому и топкий, что в нем все тонет практически при нулевой нагрузке от объекта. Топкие грунты могут быть и сухими, напр. зыбучий песок. Единственный тип фундамента, который позволяет более-менее надежно на них строиться, это свайный.

Во-вторых, к просадочным грунтам относятся пористые не переувлажненные со слабой связностью: лёссы, сухие рыхлые глины и др. покровные грунты. При сильном увлажнении они уменьшаются в объеме под незначительным, с несколько раз меньше несущей способности грунта в сухом или умеренно увлажненном виде, давлением или даже под собственным весом.

Просадочные грунты делятся на 2 категории. I-я проседает не более чем на 5 см на каждый метр мощности просадочного слоя. II-я – более, до 30 см/м и больше. На грунтах II категории без мер по их укреплению можно строить только опять же, на сваях, заглубленных много ниже просадочного слоя, т.к. самым сильным и резким будет проседание от увлажнения снизу грунтовыми водами. Представьте себе дом в 300 т весом, это небольшой. Какая у него инерция? Что будет, если довольно хрупкая конструкция враз ухнет на полметра, а то и более?

Поскольку проседание грунта неразрывно связано с увлажнением, то просадочный грунт обязательно будет и пучинистым. Грунты I-й категории, естественно, и пучиться будут меньше. Как правило, их несущая способность тоже выше, но поскольку фундамент – монолитная плита под индивидуальным жилым домом создает давление на грунт того же порядка, что и лыжник, здесь более важна степень пучинистости.

Никакой грунт не вспучивается/проседает точно вверх-вниз. Дом на любом плавающем фундаменте при сезонных подвижках грунта неизбежно будет крениться. Это, разумеется, не пойдет на пользу как конструкции здания, так и подведенным к нему коммуникациям. Поэтому строить капитальный дом на сильно- и чрезмернопучинистых грунтах можно только на фундаменте большого заглубления, «цепляющемся» за не пучащийся грунт в глубине.

Исходя из всех этих обстоятельств, можно сделать вывод, что плитный фундамент будет достаточно надежен только на просадочных грунтах I-й категории до среднепучинистых включительно. Показания к его применению – грунты слабые, с несущей способностью менее 2,5 кг/кв. см (или 25 т/кв. м) в сухом состоянии. На них фундамент-плита действительно окажется надежнее, дешевле и менее трудоемким, чем прочие.

На каких грунтах можно закладывать под фундамент для дома плавающую плиту, показано в табл. на рис.:

На каких грунтах оправдан плитный фундамент

Графы, не залитые цветом – о плите не думаем, лента или столбы будут дешевле и надежнее. Красные графы – грунты «под плиту». Желтые – нужен профессиональный сравнительный расчет и технико-экономический анализ. Напр., у супесей несущая способность довольно высока, плита понадобится толстая (см. далее, о расчете). Тогда заглубленная лента может оказаться дешевле и проще, и она сопротивляется пучению, а плита – нет. У размокших глин несущая способность падает до 1 кг/кв. см и менее, но глины твердые как правило пористы, проседают по ΙΙ категории, и чрезмернопучинисты. Тут может оказаться, что надежность обеспечат только сваи.

Использование бетононасоса для заливки

При бетонировании монолитных фундаментов, применение автоматизированного бетононасоса дорогой метод. В комплект входит: мотор – нагнетатель, выдвижная стрела, которая подаёт смесь на высоту до 50 метров. Такое расстояние позволяет заливать большие площади фундаментальных основ за столь короткое время. Наличие специального подъезда для автомобиля – бетономешалки вовсе не обязательно для производства. Что касается рациональности заказа вышеуказанного оборудования, то для него необходимы больше площади. Только так можно обосновать затраты на заказ услуги. Не забывайте, что должна быть подложка в бетонировании в виде утеплителя.

Нормативные документы для плитных оснований

Чтобы залить фундаментную плиту с максимальным эксплуатационным ресурсом, необходим учесть требования:

• ГОСТ 25100 – классификация грунтов;
• СП 22.13330.2011 – основания сооружений, зданий;
• СП 70.13330 – конструкции ограждающие, несущие;
• ГОСТ Р ; – опалубка (техусловия, определения);
• СП 63.13330 – железобетонные, бетонные конструкции;
• СП 28.13330 – антикоррозионная защита строительных конструкций;
• ВСН 29-85 – проектирование, изготовление малозаглубленных фундаментов.

Следуя обработанным, обобщенным рекомендациям из этих нормативов, можно правильно изготовить фундамент.

Преимущества и недостатки монолитного основания

Преимущества и недостатки монолитного основания

Монолитной плите можно придать любую форму, которая будет полностью повторять форму дома. И самое главное – это то, что такая конструкция основания здания обеспечивает полную герметичность, так как нет никаких конструктивных стыков, а сам бетон изготавливается с использованием водоотталкивающих присадок.

Кроме явных достоинств, в монолитной конструкции имеются и некоторые недостатки. К ним можно отнести большие затраты времени необходимые для её строительства. Для заливки самой плиты потребуется значительный объём бетона и привлечение спецтехники.

Этапы строительства

Разберем технологию строительства плиты фундамента. Толщину основания рассчитывают на этапе проектирования.

Обычно это 0,15 м для легких строений и от 0,25 м для двухэтажных и выше.

Котлован под ЖБ плиту копается с учетом высоты подготовительных слоев.

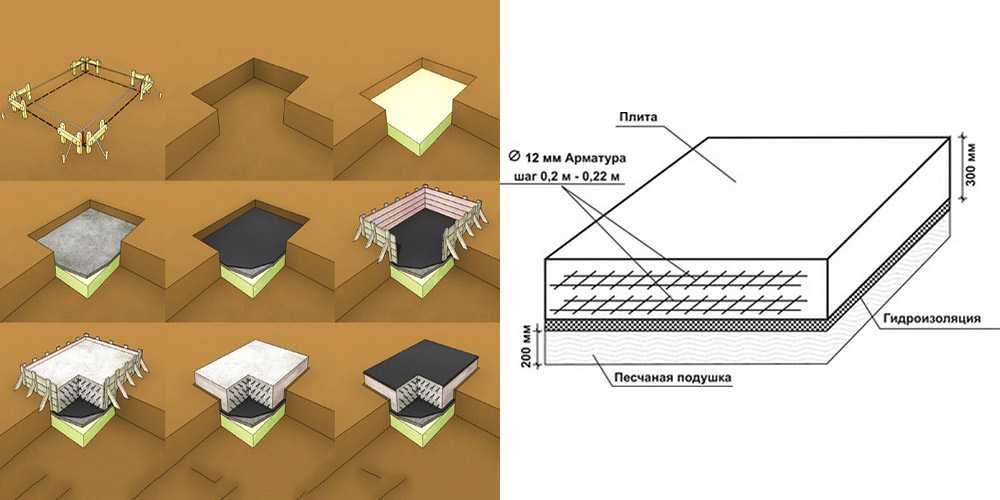

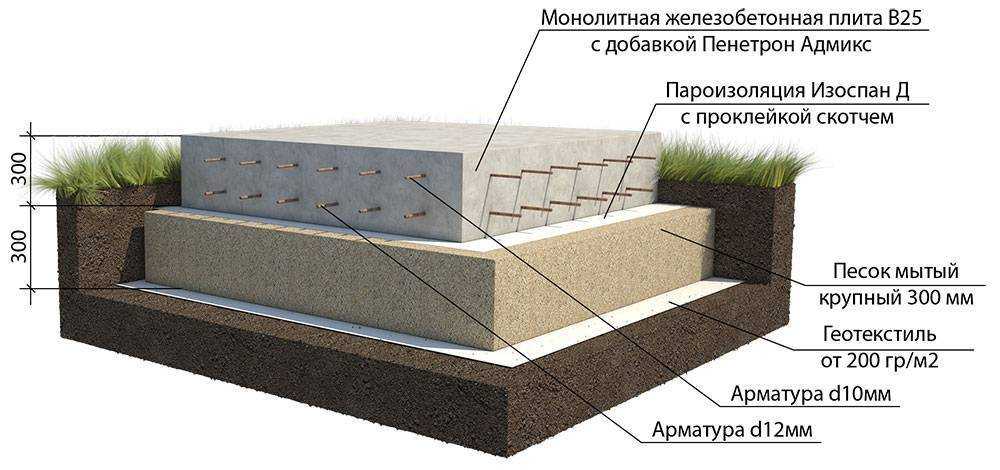

Пирог монолитной плиты строится по следующим этапам:

1. На дно котлована укладывается геотекстить для предотвращения смешивания грунта с песчаной подушкой.
2. Песчаная подушка из материала средней или крупной фракции. Отсыпается слоями по 0,15 м, утрамбовывается. В среднем, под обычный фундамент 2-этажного дома отсыпается два слоя песка. Песок ослабляет пучение, выполняет роль дренажа и выравнивает дно ямы.
3. Подбетонка. Слой бетонной заливки толщиной от 0,05 до 0,1 м. Выполняется из бетона В 7,5 с целью гидроизоляции, чтобы предотвратить утечку молочка из залитой монолитной основы. Окончательно выравнивает дно котлована.
4. Следующим этапом обычно выставляется опалубка для формирования габаритов плиты.

5. Верхний уровень подбетонки и стены опалубки обрабатывают гидроизолирующим раствором или покрывают рубероидом с целью гидроизоляции.

6. Далее производится собственно заливка ЖБ основы. Перед этим вся площадь основания армируется. Легкие строения армируются в одну горизонтальную сетку. Многоэтажные или тяжелые строения возводятся на фундаменте с объемной армацией. Стержни армирования в устройстве такого основания не принято сваривать в узлах сопряжения, чтобы не создавать излишней жесткости. Сетка формируется путем перевязки узлов специальной строительной проволокой. Это оставляет некоторую подвижность плиты на изгиб. При этом, лучше использовать максимально длинные стержни с наиболее меньшим числом свариваний в нити.
7. Завершив формирование армирующей сетки, площадь основания заливается бетонным раствором марки В 20. Все основание заливается непрерывно в один период. Не допускается частичное высыхание не полного основания.
8. Финишный слой-гидроизоляция. Обычно укладывается рубероид на мастике крест-накрест.

Приспособления для построения фундамента

К сожалению, как и любое другое, затеянное предприятие требует немалых вложений. Расходы на данный фундамент будут особенно велики. Результаты тяжелой работы в течение продолжительного времени будут видны, и гордость за такой прочный долговечный проект просто поглотит вас. Этот тип фундамента все время обходит на шаг своих конкурентов.

Вот перечисление ремонтных и строительных материалов, без которых возведение монолитной «крепости» не представляется возможным:

• Лопаты двух типов (штыковая и совковая)
• Проволока
• Крючок, чтобы связывать проволоку
• Песок, цемент, щебень
• Строительный уровень
• Доски, для того, чтобы сделать опалубку (будут нужны так же гвозди, топор, ножовка)
• Виброплита (разравнивает поверхность грунта)
• Толстый шнур
• Арматура (виды сечения поперечный и переменный)
• Уплотнитель бетона – вибратор (необходим для выкачивания воздуха из него)
• Специальная машина по перемешиванию бетона (если это чересчур затратно, то можно найти готовый бетон)

Сфера применения и виды ленточного монолитного основания

Выбор конкретного типа основания для будущего здания зависит от множества факторов, основными среди которых выступают вид материала для возведения дома, количество этажей, тип грунта и его свойства, уровень прохождения грунтовых вод и промерзания земли и т.д. Все эти показатели влияют на главный параметр – степень нагрузки несущих конструкций на опору и основание.

Когда строится ленточный монолитный фундамент:

• Большой вес стен дома из камня, кирпича, бетона
• Наличие тяжелых перекрытий в конструкции – металлических, железобетонных
• Наличие неоднородных грунтов на участке для строительства объекта (что, в свою очередь, провоцирует неравномерное распределение нагрузок на основание)
• Закладка в проект цокольного этажа, гаража, подвала в будущем доме

Фундамент ленточно-монолитный являет собой ровную горизонтальную полосу единой формы с единым значением поперечного сечения. Полоса проходит по всему периметру здания, а также под внутренними стенами. Монолитную конструкцию выполняют из железобетона – раствор заливают в опалубку с собранным арматурным каркасом внутри.
По типу сборки конструкции ленточный фундамент может быть:

• Монолитный – бетон заливается в опалубку с арматурой непосредственно на объекте.
• Сборный – составляется из произведенных на заводе блоков, на 25% менее прочный в сравнении с монолитным вариантом.

Монолитные ленточные фундаменты по типу заглубления и конструкции:

• Заглубленный – в грунт уходит 50-70% высоты основания. Данный тип конструкции актуален при возведении коттеджей из разного типа тяжелых материалов. Очень высокая несущая способность дает возможность обустроить в доме хороший цокольный этаж или подвал. Заглубленный фундамент из железобетона предполагает серьезный объем земляных/бетонных работ, поэтому применяется редко.
• Мелкозаглубленный – самый популярный тип конструкции. Лента заглубляется на 20-30% высоты (обычно на 40-70 сантиметров), идеально подходит для зданий из бруса, железобетонных плит, кирпича, пено/газоблоков. Высокая несущая способность, надежность, минимальные трудозатраты – основные преимущества. Предполагает пролегание уровня грунтовых вод глубже метра.
• Незаглубленный – предполагает поднятие пояса цоколя, демонстрирует немалую прочность на изгиб. Обычно высота больше ширины, подходит для срубов, бань, сараев, дач.

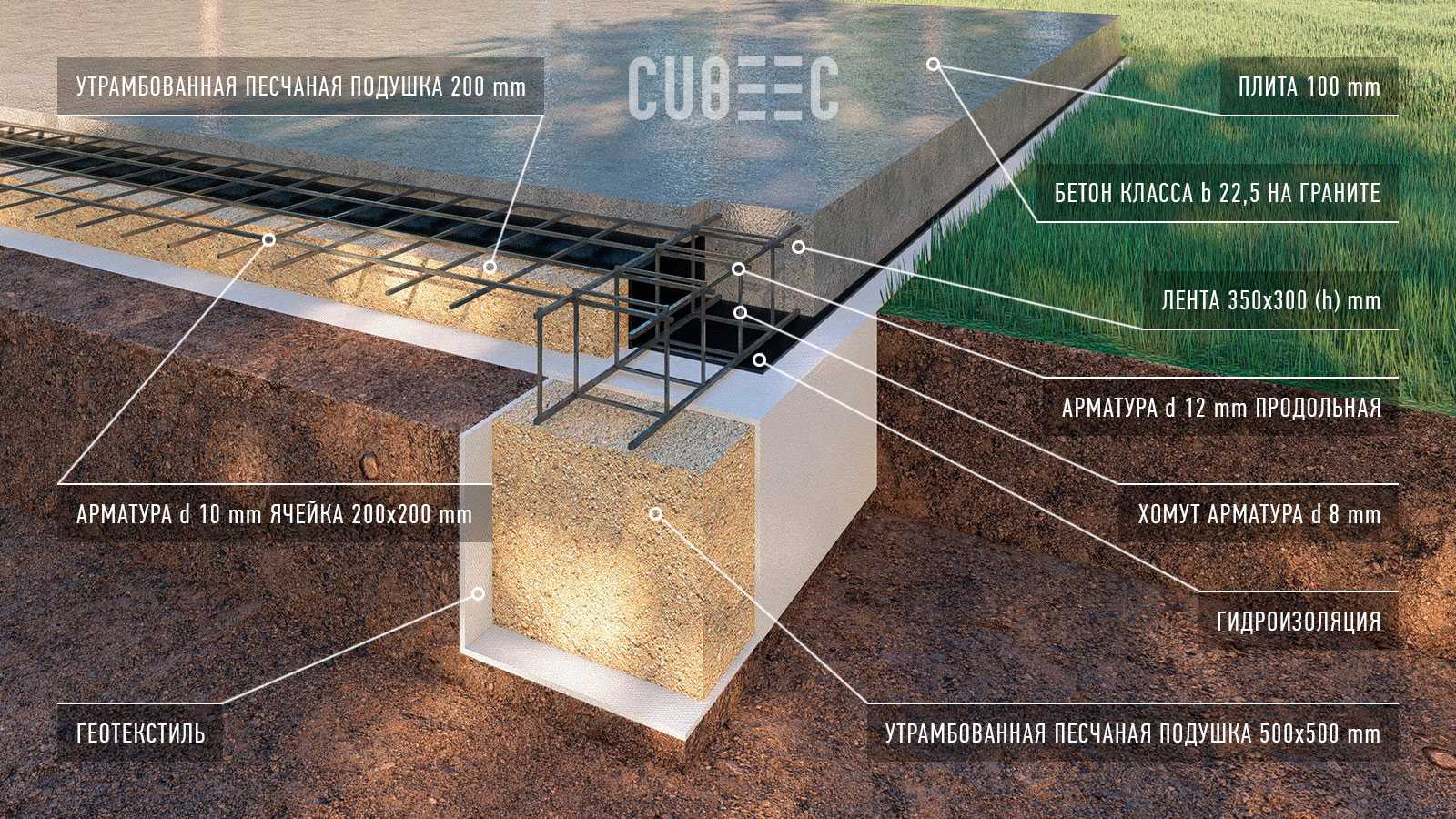

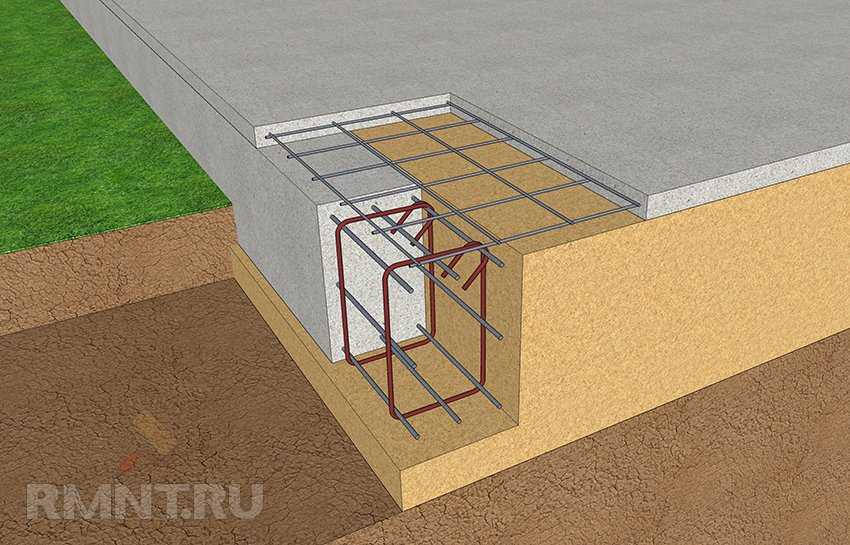

• Т-образный фундамент ленточный монолитный (железобетонный) – предполагает уширение подошвы с целью компенсировать боковые смещения. Актуальна конструкция для легких строений, заборов, террас. Обратную засыпку делают песком.
• Пояс ленточного типа – без заглубления, используется для щитовых, каркасных зданий, с целью повышения опорной поверхности делают ширину больше высоты.

Строительство монолитного ленточного фундамента может осуществляться на грунте любого типа. На супесях, сухих песках, суглинках конструкция проектируется выше уровня промерзания. Средне/высокопучинистые почвы предполагают заглубление на 20-30 сантиметров ниже границы промерзания без дренажа. В случае, когда решают заменять пучинистую почву на непучинистую и выполняют дренаж, фундамент допускается заглублять выше границы промерзания.

Если на участке отмечен высокий уровень грунтовых вод, сначала проводят осушительные мероприятия, так как гидростатическое давление будет деформировать фундамент. В таком случае также можно использовать свайную технологию обустройства основания.

Плитный фундамент: область применения и преимущества

Плитный фундамент относится к малозаглубленным конструкциям и является, по сути, особой разновидностью ленточного основания. В отличие от последнего, при возведении дома обустраивается не фундаментная лента, а монолитная платформа из железобетона. Основание этого типа может быть выполнено в виде сплошного прямоугольного параллелепипеда толщиной 20–40 см или состоять из нескольких плит, поверхность которых заливается слоем бетона. Укладывается опорная конструкция на подготовленную песчано-щебневую подушку толщиной от 20 до 40 см. В некоторых случаях плита снабжается рёбрами жёсткости, которые значительно улучшают её прочностные характеристики.

Монолитная железобетонная плита справится с любыми знакопеременными нагрузками, возникающими при подвижках и вспучивании грунта

Поскольку железобетонное основание занимает ту же площадь, что и строение, вес последнего равномерно распределяется по всей поверхности. Благодаря этому, а также за счёт малой степени заглубления, фундамент подходит для строительства на слабых почвах:

• подвижных;
• подтапливаемых;
• пучинистых;
• песчаных;
• насыщенных глинах;
• торфяниках.

В зависимости от глубины закладки, плитный фундамент бывает:

• мелкозаглубленным,

• незаглубленным.

Первые закладывают на глубину не более 30 см, в то время как незаглубленные конструкции часто называют плавающим фундаментом — их монтируют не ниже 10 см от поверхности строительной площадки.

Особенности конструкции наделяют плитный фундамент массой достоинств:

• возможность применения на подвижных, среднепучинистых грунтах;
• простая технология строительства железобетонной плиты — раствор можно выгружать непосредственно из миксера, без применения дорогостоящего бетононасоса, а работа может выполняться низкоквалифицированными рабочими;
• высокая несущая способность, которую плита имеет благодаря большой площади опоры;
• возможность строительства на так называемых трудных грунтах — там, где затруднено или имеет большую стоимость проведение землеройных работ. Так, «плавающее» основание даёт возможность снизить трудозатраты и бюджет при возведении зданий в условиях вечной мерзлоты, при высоком уровне грунтовых вод и т. д.;
• благодаря жёсткой, монолитной плите, здание не подвергается локальным деформациям даже при сильных нагрузках в процессе замерзания грунта и при его оттаивании. Фундамент отлично подходит для стен и колонн, которые выполняются кладкой из кирпича, камня, шлакоблоков и т. д.;
• возможность использовать поверхность плиты в качестве чернового пола, а также для обустройства системы напольного обогрева;
• улучшение теплоизоляции основания, защита от избыточной влажности.

В то же время опорная плита имеет и недостатки:

• сложность, возникающая при необходимости обустройства подвала;
• высокая стоимость, связанная со значительным расходом строительных материалов;
• трудоёмкость работ и необходимость в использовании строительной техники;
• низкая ремонтопригодность;
• сложность обустройства на покатых поверхностях.

Хотя при строительстве фундаментной плиты и требуется больше материалов, чем для ленточного или столбчатого основания, при её сооружении можно сэкономить на пиломатериалах для опалубки и спецтехнике для земляных работ. Если ознакомиться со сметами жилых домов, которые широко представлены в сети, то можно сделать вывод, что плитный фундамент является отличным вариантом для малоэтажных зданий с небольшой площадью в плане, то есть для индивидуального строительства.

Опалубка фундаментной плиты имеет простейшее устройство, поэтому соорудить её сможет любой домашний мастер

Что такое монолитный фундамент?

Уже одно только название данного типа основания говорит о его ключевой особенности. Монолитный фундамент – это цельное основание, которое создается непосредственно на месте строительства. Это и позволяет говорить о многочисленных преимуществах данного решения.

Существует некоторая путаница в вопросе, что же называть монолитным фундаментом. Во многих источниках монолитное основание делят на два типа, выделяя монолитно-ленточный и монолитно-плитный виды, но это не совсем правильно.

Монолитно-ленточный фундамент обустраивают только по периметру возводимого здания и под его несущими стенами. Основание получает форму широкой ленты, откуда и пошло его название. Решение отличается достаточной прочностью, относительной простотой создания и возможностью обустроить цокольный этаж.

Говоря о монолитном фундаменте, обычно подразумевают монолитный плитный фундамент, потому в данном материале делаем упор именно на этот тип конструкции. Монолитная плита – наиболее прочный и универсальный вариант. Армирование и заливка бетоном выполняется подо всем зданием, что требует достаточных финансовых вложений, но они окупаются сторицей. Монолитная плита позволит возвести надежный дом на участке с пучинистыми грунтами и в местах с высоким уровнем грунтовых вод. При каких-либо движениях почвы фундамент будет двигаться целиком, потому исключены деформации самого основания и дома.

Иногда к монолитным фундаментам относят столбчатый, имея в виду, что столбы заливаются непосредственно на месте строительства. Такие опоры проектируют в тех местах, где предполагается наибольшая нагрузка (внешние и несущие стены, углы, пересечения стен). Мы же под монолитным будем подразумевать исключительно фундамент на основе монолитной плиты.
