Самостоятельная регулировка пластиковых окон: инструкция по настройке фурнитуры, на зиму, лето, поворотно откидного механизма

Советы профессионалов

Вот несколько полезных рекомендаций:

Выполняя настройку ручки, не нужно надавливать на нее, если элемент заклинивает: есть риск сломать изделие.

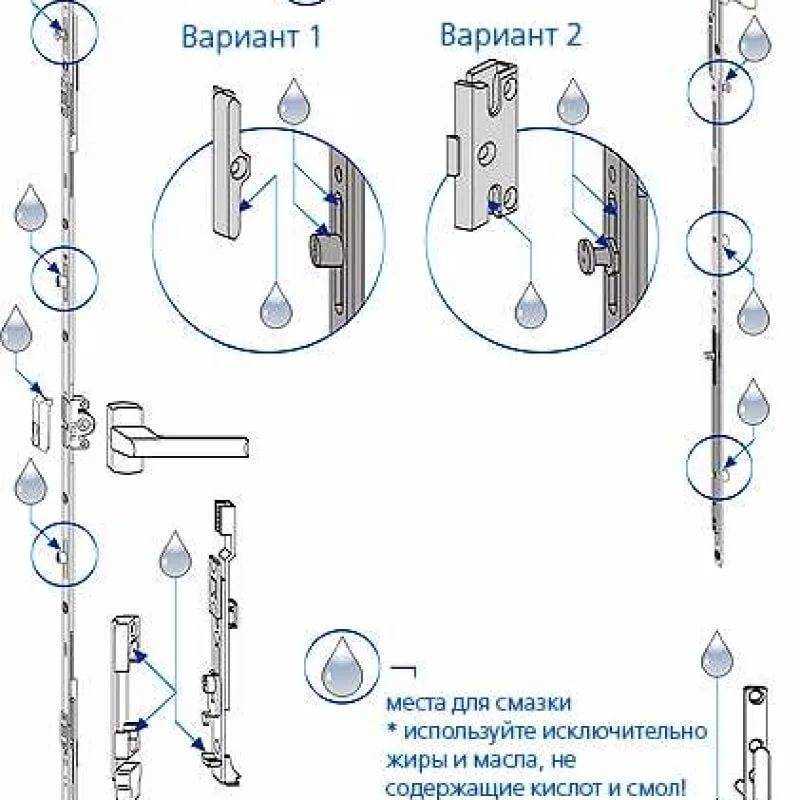

Смазку лучше брать специальную, выпускающуюся производителем.
Если требуется установить прокладки, и они оказались слишком большими, излишки обрезают ножом

Источники

https://sovet-ingenera.com/obustroystvo/drugoe-obustroystvo/regulirovka-plastikovyh-okon.html
https://sdelaibalkon.com/osteklenie/regulirovka/kak-otregulirovat-plastikovye-okna
https://balkonka24.ru/kak-otregulirovat-plastikovoe-okno-samostoyatelno.html
https://oknologiya.ru/povorotnootkidnoy-mehanizm-dlya-okon/
https://kak-sdelano.ru/okna/regulirovka-plastikovyix-okon-svoimi-rukami
https://HouseChief.ru/samostoyatelnaya-regulirovka-okon-k-zime.html
https://poremontam.ru/okna/regulirovka-plastikovyh-okon-samostojatelno/
https://www.rosstroy76.ru/articles/557/
https://www.ivd.ru/stroitelstvo-i-remont/okna/kak-regulirovat-plastikovye-okna-na-zimu-podrobnaya-instrukciya-53851
https://balkon4life.ru/osteklenie/furnitura/regulirovka-plastikovyh-okon-zima-leto/.html
https://okna-dom.net/regulirovka-plastikovykh-okon-zima-leto/

Устранение перекоса створки

При ослаблении петель или усадке здания возникает произвольное трение створки о раму из-за возникших деформаций. Регулировку начинают с воздействия на верхнюю петлю створки пластикового окна при помощи шестигранника. Он вставляется в винт петли, который расположен под защитным кожухом, и проворачивается по часовой стрелке. Таким образом, противоположный низ будет приподниматься. При вращении против часовой стрелки она будет опускаться.

Воздействуя на нижнюю петлю можно настроить вертикальное расположение, при этом процедуру можно проводить как при закрытом, так и при открытом положении. После снятия защитного кожуха шестигранник вставляется в соответствующий винт и прокручивается вправо для поднятия всей створки. При вращении влево она опустится на нужную отметку, которую можно поставить при помощи карандаша.

Как правило, перекос возникает при ширине створки более 80 см, так как во время пользования она провисает под собственным весом. В этом случае регулировать пластиковые окна нужно раз в 4-6 месяцев.

Поддувание в оконной раме

Если уплотнитель пропускает воздух, эту проблему можно ликвидировать посредством прилегания оконной створки. Настроить прилегание можно при помощи цапфов и ответных эксцентриков. В зависимости от типа фурнитуры, для регулировки можно использовать либо те механизмы, либо другие.

В запорных цилиндрах необходимо найти шестигранный паз под ключ. Если таковой не обнаружен, тогда следует прибегнуть к помощи пассатижей. Затем нужно лишь провернуть эксцентрики так, чтобы они приблизились к уплотнительному слою. Эту процедуру необходимо повторить для всех цилиндров, которые расположены по периметру рамы. Главное – следить за равномерностью прилегания.

Что такое регулировка окна

По науке под регулировкой понимается процесс воздействия на объект с целью ликвидации отклонений от заданных параметров.

Переведем вышесказанное на нормальный, понятный неспециалисту язык: регулировка оконной фурнитуры и поворотно-откидного механизма — это процесс, в ходе которого не просто устраняются неисправности, и возвращается рабочее состояние, а восстанавливаются параметры, которые разработал и осуществил в процессе изготовления окна производитель. И это не подкрутить винты и петли, как многие думают (у них скромная вспомогательная роль), а целый комплекс мер по восстановлению срока службы оконного блока.

Это означает, что важно не только устранить, например, цепляние створки за раму, но и воссоздать прежнюю геометрию окна. А это намного сложнее. Но если не выполнить, то проблема вернется, при этом довольно скоро, о чем рассказано в разделе «Диагностика окна»

Но если не выполнить, то проблема вернется, при этом довольно скоро, о чем рассказано в разделе «Диагностика окна».

Возможные проблемы

Из наиболее часто встречающихся проблем, которые можно устранить самостоятельно могут быть те, что указаны в таблице. Как справиться с возникшими трудностями и произвести регулировку окон своими руками указано для каждой из ситуаций.

Проблема	Решение
Ручка стала неустойчивой	Чтобы избавиться от этой проблемы, необходимо произвести некоторые манипуляции в креплении. Первым делом необходимо немного поддеть верхнюю пластину механизма, которая обычно располагается по вертикали сбоку створки. Делать это стоит предметом из достаточно мягкого материала, либо при помощи пальцев, потому что можно оставить царапины на пластике. После того, как пластина будет немного приподнята, необходимо сделать поворот ручкой на 90 градусов. После этого будут видны 2 болта, которые держат механизм, их следует зажать до максимально возможного предела. В этом процессе поможет отвертка, имеющая крестцовый наконечник. После подобных манипуляций положение ручки нужно проверить, убедившись в ее стационарном прикреплении.
Ручка нуждается в замене или установке предохранителя	В некоторых случаях может понадобиться сменить ручку на окне из-за того, что часть отломалась и не пригодна для использования, но чаще всего ручка меняется на специальную, имеющую предохранитель. Это делается в комнатах, где живут дети, чтобы они не смогли сами открывать окна. Процедура по смене ручки очень проста, сначала необходимо развинтить те же болты, что указаны в предыдущем пункте, после чего достать все содержимое из створки. Новый элемент вставляется в аналогичном положении, после чего закрепляется при помощи болтов.
Заедает механизм ручки, либо не до конца принимает одну из позиций	Такая проблема достаточно объемная и причина у нее может быть не одна. Первой причиной, которая приводит к подобной проблеме — это необходимость провести смазку и почистить составляющие механизма ручки. Второй причиной может стать неправильный уровень прижимной силы, который выставлен на створке. Если причиной такой поломки стала необходимость в чистке и смазке, то следует отвинтить болты в механизме, который держит ручку. После этого нужно притупить к разборке, чтобы внутреннее пространство почистить и провести смазку. Для этого пригодится кисточка и масло, можно воспользоваться пылесосом и все пылевые частицы устранить с его помощью. Также хорошо сможет в чистке помочь средство для стекол, но нужно следить за тем, чтобы механизм после него не оставался влажным, и жидкость не попадала внутрь профиля. Смазывать все составляющие механизма можно, используя техническое масло, но лучше воспользоваться WD40, в которой имеется специальная тонкая трубка, позволяющая распределить жидкость по механизму. Желательно прибегать к использованию такого смазывающего средства всякий раз, когда проводится корректировка работы механизмов окна. В случае, если ручка не доходит до положения закрытого состояния окна, то необходимо отрегулировать силу прижима оконной створки и уменьшить ее. Чтобы это сделать, необходимо заняться регулированием эксцентриков, которые находятся на створке ока там же, где расположена рукоятка. Еще в таком процессе важны петли, которые расположены с противоположной стороны.
Механизм ручки заклинило	Когда возникла такая ситуация, то не стоит демонтировать ручку или производить замну фурнитуры и даже разбирать и доставать из створки механизм нет необходимости. Возникновение такой проблемы происходит из-за того, что блокировочный механизм работает неверно, поэтому окно не может принимать положение для того, чтобы открываться. Для того чтобы избавиться от этой проблемы, нужно рычаг, находящейся в блокировочном механизме, немного ослабить и передвинуть. Этот рычажок располагается с той стороны, где прикреплена ручка, в торце. Вариантов, по которым может быть сконструирован такой механизм два. Это может выглядеть в виде пластины с язычком, который в открытом положении окна должен быть расположен под углом в отношении резинок. Другой случай – это клипса, расположенная на резине уплотнения.

Общие принципы регулировки прижима пластиковых окон

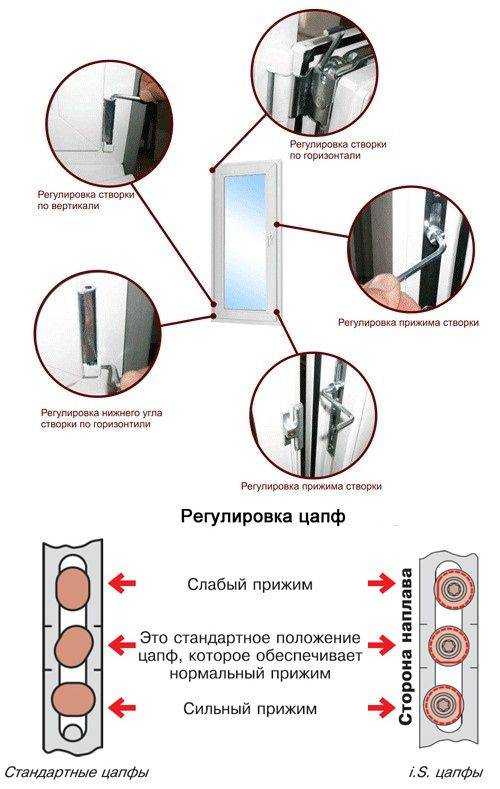

Регулировка створок для пластиковых окон возможна в трех направлениях: вертикально, горизонтально и снизу. Благодаря выполнению несложных манипуляций можно добиться нужного положения дверцы в раме и достичь оптимальной степени прижима уплотнителей по периметру рамы.

В зависимости от производителя скрытые элементы фурнитуры и ее внешний вид могут быть разными, но, несмотря на это, общий принцип регулировки неизменен для всех конструкций

Важно придерживаться определенных правил в работе, иначе можно сделать только хуже и окно придется менять полностью

Как выглядит регулировка прижима пластиковых окон

Выставляя окно в летний или зимний режим, нужно опираться на тип прижимных эксцентриков (специальных элементов, отвечающих за плотность закрывания створки). Цапфы (эксцентрики) выставляются на один из трех режимов: слабый, средний и сильный. В зависимости от того, какой из них будет выбран, будет зависеть и сила прижима. Слабый — будет уместен в летнее время, для обеспечения циркуляции воздуха. Сильный — не даст зимой проникать холодному воздуху с улицы в помещение. Для того чтобы было понятно, в какую сторону направлять поворотный элемент, на большинстве цапф есть специальная отметка — маркер. Если он смотрит внутрь помещения, значит окно выставлено на зиму, если отметка направлена в сторону улицы — летний.

Показания к регулировке прижима

Активное использование металлопластиковых окон привело к необходимости внедрить в их конструкцию несколько полезных функций и тем самым повысить комфорт пользователям. Окно можно открывать полностью, откидывать створку или выставлять на микропроветривание. Также в некоторые конструкции включено регулирование плотности прижима дверцы в зависимости от сезона. Использование этих нужных функций со временем приводит к разбалтыванию и перекашиванию створки, поломке фурнитуры и трудностям с открытием/закрытием окна. Когда же может понадобиться техническое вмешательство в оконную конструкцию:

при закрытии створка цепляет раму;
неплотное прилегание створки к раме и появление сквозняка;
перекос конструкции из-за проседания окна;
необходимо «переключить» окно с зимнего режима на летний и наоборот.

Кроме временного износа окна, регулировка прижима створки окна может понадобиться из-за некачественно проведенного монтажа. Если установка выполнялась мастерами и окно все еще на гарантии, то лучше вызвать специалиста.

Особенности окон

Окна из ПВХ (поливинилхлорида) имеют возможность регулировки затворных элементов и петель при эксплуатации, которая должна проводиться в обязательном порядке независимо от качества продукции

Каждый сезон важно оценивать состояние фурнитуры, открытие и закрытие створки на вероятность заклинивания. Это позволит сэкономить средства на капитальном ремонте в случае поломки, а также обеспечить хорошую функциональность и долговечность изделия

Можно проводить регулировку пластиковых окон самостоятельно без привлечения специалистов, однако потребуются соответствующие инструменты.

При пользовании окном зачастую возникают проблемы с элементами фурнитуры или прокладками с возникновением сквозняков в помещении. В некоторых случаях можно обойтись манипуляциями с петлями или затворными механизмами, но иногда требуется полная замена приспособлений

Важно понимать, зачем проводить регулировку металлопластиковых окон в домашних условиях

Что может случится

Как всегда, причин для плохой службы пластиковых окон может найтись достаточное количество. И каждая из них способна испортить чёткую и отлаженную работу этого механизма. Но исправить проблемы можно даже не обращаясь в сервисные мастерские, которые оказывают подобные услуги за отдельную оплату. И чтобы всё прошло правильно и легко, следует изучить основные причины этих проблем.

Для начала стоит узнать о том, что может поджидать окна ПВХ во время эксплуатации. А ждёт их следующее:

Нижний профиль открывающейся створки начинает чертить по коробке.
Возникает сквозняк из-за образования щели при недостатке прижима.
Центральная часть створки соприкасается профилем коробки окна.
Плохо закрепленные ручки на рамах.
Затруднение в работе ручки при выполнении поворотных действий.

Все эти проблемы могут возникнуть не сразу, но однако сигналы бедствия будут приходить от окон. И если это проявилось, то немедленно должна быть произведена регулировка этих конструкций.

Помимо регулировки следует устранить и причину возникновения неполадки на пластиковых окнах. Это поможет избежать трудностей в будущем, а также продлить срок службы каждого механизма и профиля.

Недостатки ПВХ окон

В процессе эксплуатации пользователи сталкиваются и с отрицательными последствиями:

отсутствие возможности поддерживания оптимально подходящей температуры и влажности воздуха, что больше свойственно деревянным изделиям;
отдельные части конструкции, часто и регулярно приводимые в движение, должны смазываться, каналы нуждаются в прочистке;
наблюдаются небольшие колебания в габаритах конструкции в зависимости от времени года и температурного режима эксплуатации (летом размеры чуть больше, а зимой – габариты уменьшаются).
Если установка окна выполнена с нарушениями, оконная конструкция может легко выйти из строя, значительно сокращая период эксплуатации.

Инструкция по смене режимов

Меняя зимний и летний режим пластиковых окон, нужно учесть, что каждую цапфу придётся настраивать отдельно.

При переключении на зиму:

Поворачивают эксцентрики по направлению часовой стрелки в сторону помещения.
Проверяют степень герметичности при помощи листа бумаги. Если лист держится не плотно, повторяют настройку.

Перевод на лето проводится аналогично, только отметка должна «смотреть» на улицу.

Регулировка окна

Если после смены режима на зиму всё равно чувствуется сквозняк, проблема может скрываться в створке. Перекосы и провисания возникают на старых стеклопакетах. Часто проблема обнаруживается визуально или по специфическому звуку.

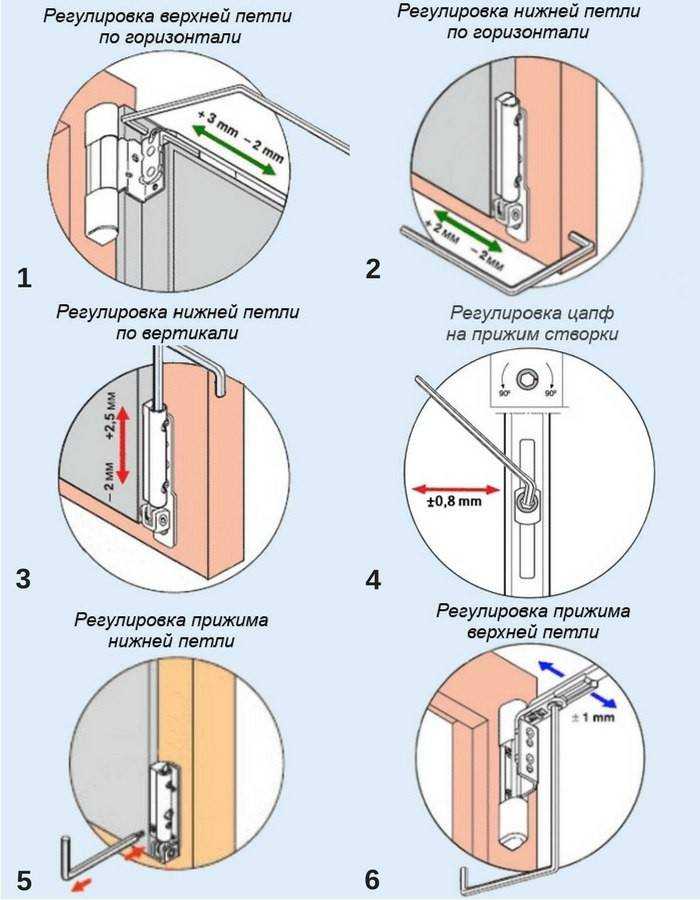

Откорректировать положение окна можно несколькими способами. Главное найти соответствующие винты для регулировки. Следует заранее подготовить набор инструментов: шестигранный ключ и плоскую отвёртку. Накладки, закрывающие петли, снимают. Делают это после установки окна в режим проветривания. У большинства оконных конструкций есть несколько режимов регулировки, которые нужно правильно выполнять.

По вертикали. Проводится путём вращения верхнего винта петли, расположенной снизу. Чтобы поднять створку кверху, его проворачивают по направлению часовой стрелки, а для опускания вниз – против.
По горизонтали. Регулировка выполняется с помощью торцевого нижнего винта на нижней петле. Чтобы притянуть раму к петле, необходимо провернуть его по направлению часовой стрелки в соответствующей части. В большинстве случаев добраться к винту сложно из-за прилегания к откосам. В таком случае раму открывают и осуществляют настройку с внутренней стороны створки, так как данный винт является двухсторонним.
Прилегание нижнего угла. Чтобы выполнить эту регулировку, необходимо воспользоваться нижним винтом, расположенным на нижней петле. Однако он имеется не на всех стеклопакетах. Также не стоит путать данный винт с боковым нижним винтом, который отвечает за регулировку по горизонтали.

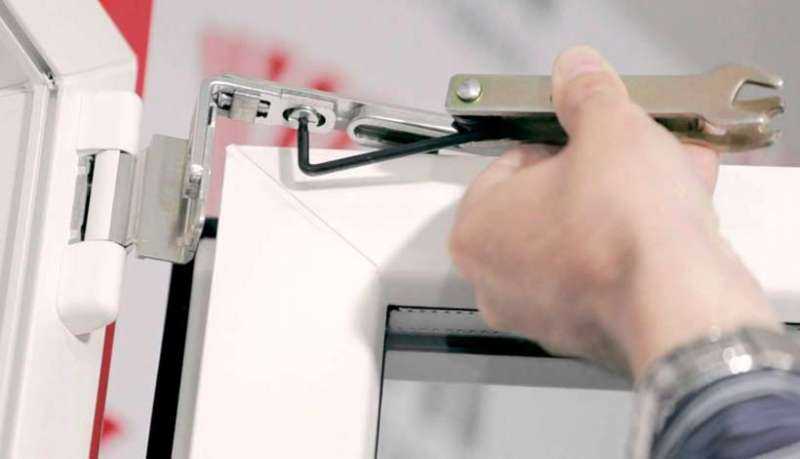

Прилегание верхнего угла. Следует обеспечить доступ к винту на системе верхних ножниц. Чтобы выполнить настройку, створку открывают одновременно в двух положениях: поворотном и откидном. Вначале открывают стеклопакет в сторону, после проворачивают ручку кверху и наклоняют раму. Максимальный прижим выполнен, когда риска на винте обращается по направлению к створке, а минимальный – в обратную сторону.
Ответные планки. В процессе длительной эксплуатации данные детали разбалтываются, поэтому нуждаются в периодической регулировке. Их осматривают визуально, при необходимости поднимают либо опускают.

Разболтанная ручка

Если ручка ломается, открыть/закрыть окно практически нереально. Чтобы справиться с проблемой, нужно приобрести новую ручку, которая продаётся в любом строительном магазине.

Снимается декоративная панель, прикрывающая крепление ручки к раме. После откручиваются винты, фиксирующие старую ручку, и ими же прикручивается новая.

Неравномерный прижим

Наиболее частая проблема – сквозняк в верхнем углу. Обнаружить его легко. Достаточно поднести зажженную свечу и увидеть отклонение пламени. Конструкцию можно отрегулировать своими руками, не вызывая мастера.

Ручку выставляют горизонтально и открывают окно.
Фиксируют ручку в вертикальном положении и откидывают стеклопакет.
Размещённый на ножницах регулирующий винт разворачивают на 180 градусов при помощи шестигранного ключа.
Прижимают к раме подвижный элемент.
Выставляют ручку в горизонтальном положении, дожимают к раме и закрывают.

Микропроветривание

Стеклопакеты часто используют как форточку, чтобы обеспечить в помещении естественную циркуляцию воздуха без мощного обдувания и охлаждения квартиры. Для этого применяют следующие режимы:

Проветривание. Верхнюю часть стеклопакета откидывают на максимальное расстояние от рамы, чтобы создать естественный воздухообмен и быстро охладить помещение.
Микропроветривание. Створка открывается минимально, пропуская небольшой поток воздуха. Так можно оставлять окно на круглые сутки.

Советы и рекомендации

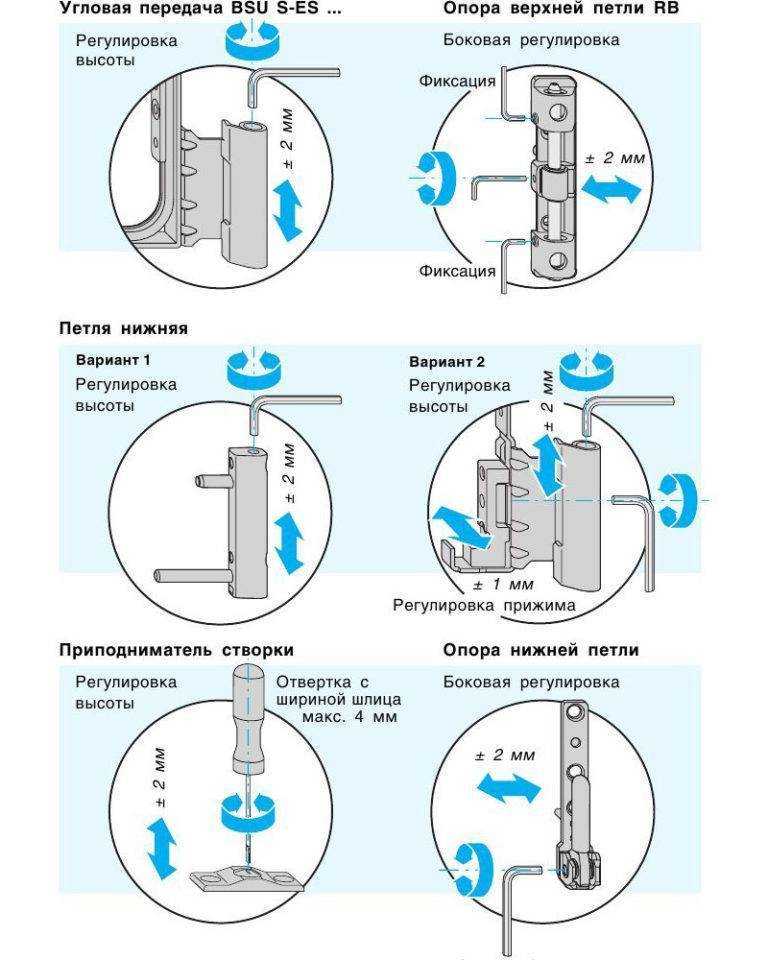

В некоторых случаях может потребоваться регулировка оконной рамы по вертикали. Для этого с нижней петли необходимо снять декоративный пластиковый колпачок, и при помощи шестигранника отрегулировать положение рамы. Круговые движения по часовой стрелке позволят приподнять створку, а против часовой – опустить.

Раз в 5 лет необходимо производить очистку фурнитуры в труднодоступных местах от накопившейся пыли и грязи. Данный процесс нельзя назвать трудоемким, но выполнять эту работу будет гораздо проще вдвоем. Для этого вам понадобится снять створку с обеих петель и убрать накладные элементы. Все детали необходимо отчистить и смазать подвижные элементы масляным средством. После полного высыхания фурнитура устанавливается на свои места, и конструкция собирается в той же последовательности.
Не рекомендуется мыть окна с использованием абразивных чистящих средств и растворов. Для очистки поверхности лучше всего использовать мягкую тряпку и специальное средство для пластиковых окон.

Следите за качеством уплотнителя из резины – периодически его необходимо заменять. Он не должен иметь трещин и разрезов. Чтобы уплотнитель прослужил дольше, периодически проводите осмотр окна, и смазывайте резину силиконовой смазкой. При отсутствии правильного ухода уплотнитель придет в негодность после 5-6 лет эксплуатации.
При длительной эксплуатации окна может потребоваться замена уплотнителя. Данная необходимость не всегда связана с плохим качеством резины или недолжным уходом, существует также такое понятие, как физический износ. Справиться с заменой уплотнителя, пожалуй, может даже обычный обыватель. В строительном магазине необходимо приобрести новый резиновый уплотнитель, а старый аккуратно удалить с поверхности створки. Все работы лучше начинать с нижнего или верхнего угла. После этого поверхность и имеющиеся открытые пазы тщательно отчищаются. Проверьте заранее, что количества новой резины точно хватит для всего окна, уплотнитель нельзя растягивать.

Большинство работ по регулировке пластиковых окон можно провести самостоятельно и без опыта работы. Если в процессе установки были допущены ошибки, или окно выдержало длительный процесс эксплуатации, с проблемами можно справиться дополнительной регулировкой или заменой фурнитуры.

О том, как выполняется самостоятельная регулировка пластиковых окон, смотрите в следующем видео.

Регулировка зимнего и летнего режима

Основная задача регулировки на зиму пластиковых окон – увеличение эксплуатационного ресурса уплотнительной резинки и регулировка микроклимата в доме. Изменение степени прилегания створки к рамам позволяет компенсировать сезонные изменения размеров уплотнителя.

Так, благодаря регулировке пластиковых окон на зиму, когда материал сжимается, обеспечивается полная герметичность и минимальные теплопотери. Летом уплотнитель расширяется, и прижим рекомендуется ослаблять.
Настройки сезонных режимов работы следует выполнять в таких случаях:
• пластиковое окно неплотно закрывается, неэффективно защищая помещения от холода зимой и от пыли летом;
• плохо закрывается пластиковое окно, заклинившее при проветривании – решение проблемы можно найти, зная, как отрегулировать створки для зимы или лета;
• ручка пластикового окна не закрывается до конца, потому что неправильно отрегулирован прижим;
• изношенные петли привели к провисанию створок – проблему решают, зная, как регулировать пластиковые окна на зиму, но иногда приходится менять изношенные детали.
Регулировочные работы начинают с поиска на створках всех цапф (эксцентриков), количество которых зависит от размеров окна.

Чем больше стеклопакет, тем сложнее предстоит работа по настройке режима. Цапфы могут располагаться на створках вверху или внизу. При наличии широкого подоконника могут появляться сложности с доступом к нижним эксцентрикам.

Слева, цапфы регулируются с помощью шестигранного ключа. Справа вращаются плоскогубцами. 1. Летний режим 2. Среднее положение 3. Зимний режим

На следующем этапе перед тем, как отрегулировать пластиковое окно, чтобы плотно закрывалось, используют плоскогубцы (для старых окон) или шестигранный ключ. Каждая цапфа поворачивается для регулировки уровня прижима.

Иногда регулировать прижимной эксцентрик (цапфу) можно, только потянув её на себя. При вращении ориентируются на отметки цапфы или положение эксцентрика.

Последний этап – проверка правильности регулировки прижима пластиковых окон и других настроек

Для этого створку окна закрывают, обращая внимание на то, насколько туго поворачивается ручка. Для зимнего режима уровень прижима створки сильнее, и поворачивать ручку сложнее

Ещё один способ проверки регулировки пластиковых окон самостоятельно на зиму или лето требует использования бумажного листа. Бумагу прижимают створкой и пытаются достать обратно. В зимнем режиме лист должен выходить сложнее, при установке летних настроек – проще.

Прижимные эксцентрики бывают не только на стороне ручки, но и со стороны петель. Соответственно все цапфы находящиеся на створке должны находится в одинаковом положении.

Регулировка пластиковых окон своими руками

В настоящее время уже даже не вызывает сомнений популярность пластиковых окон, ведь они имеют не только высокое качество, но и доступную стоимость. И это не говоря о том, что они просты в использовании и прекрасно защищают от шума. Но, несмотря на это, даже самые качественные окна требуют ухода, поэтому время от времени необходимо вызывать мастера, чтобы он их отрегулировал. Многие задаются вопросом: «Возможна ли регулировка пластиковых окон без вызова мастера?». На самом деле это не так сложно, как может показаться. Поэтому после прочтения этой статьи, вы сами сможете справиться с незначительными неполадками. Помните, что таким образом вы экономите не только деньги, но и время. А теперь давайте перейдем к самой инструкции и рассмотрению основных проблем.

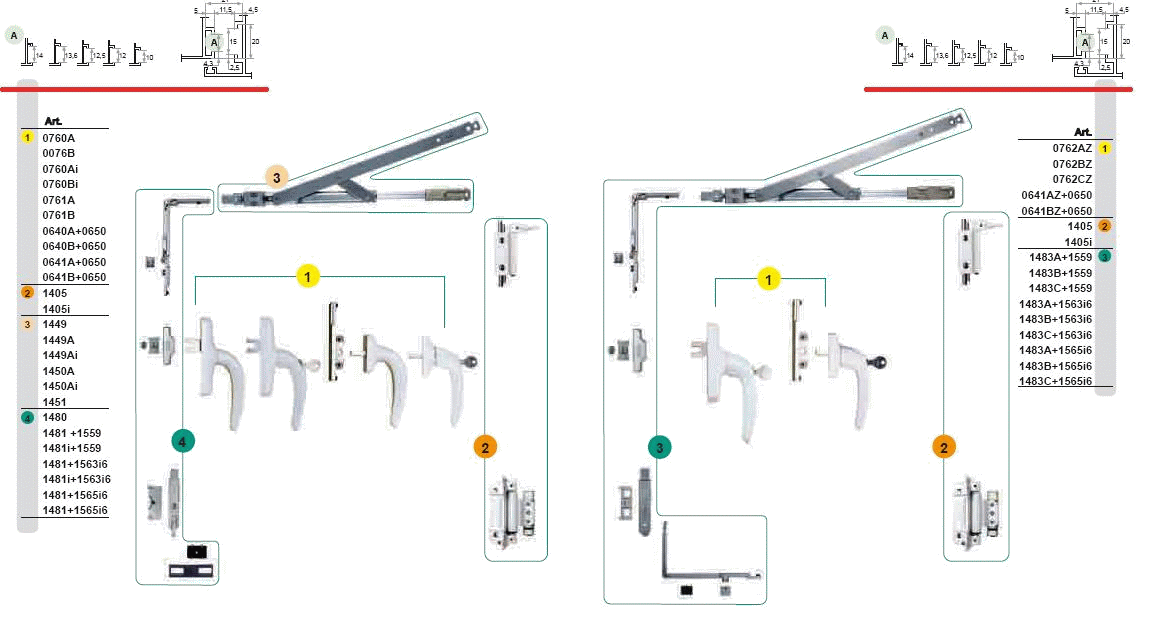

Инструмент и основные места регулировки фурнитуры

Давайте вместе начнём разбирать процесс ремонта, решим какие знания нам будут необходимы и какой инструмент следует подготовить чтобы произвести ремонт и настройку фурнитуры.

Конструкция окна

Давайте начнём с инструмента:

Ключ с шестью гранями, диаметром четыре миллиметра.
Отвёрточные насадки звёздочка, имеющими маркировку Т и ТХ.
Стандартные отвёртки крест номер три и четыре.
Любую разновидность пассатижей или плоскогубцев.
Аэрозольное масло ВД-40.

Для большинства работ вам потребуется только шестигранник, но существуют модели пластиковых окон, в который используются крепления под звёздочку. Хотя такие виды фурнитуры редкость, но всё же лучше иметь под рукой и такой инструмент. Для взаимодействия с креплениями фурнитуры вам понадобится крестовая отвёртка. Такой инструмент также понадобится для регулировки и закрепления ручки.

Их не очень много, давайте разберём, какие места следует изучить:

Петли, на которых окно держится.
Прижимные механизмы створки. Их в конструкции несколько и отвечают они за определённый участок окна.
Ручка с помощью которой закрывается, и производиться переключение режимов стеклопакета.
