Как проверить розетку индикаторной отвёрткой
После того, как выбрана необходимая отвёртка, неплохо было бы научиться её применять
Прежде всего, важно помнить о том, что работа будет проходить с электричеством, это уже представляет собой опасность
Даже самая современная отвертка не спасёт пользователя, если тот не будет соблюдать необходимую осторожность. Чтобы более конкретно разобрать в способах применения тестера, можно разбить такой функционал на несколько частей:
Чтобы более конкретно разобрать в способах применения тестера, можно разбить такой функционал на несколько частей:
- Первым делом необходимо отключить пакетный выключатель, установленный в общих коридорах или при входе в дом.
- Отвёртка не подойдёт для ремонта сложных электроприборов, но вполне пригодна для того, чтобы обнаружить порыв цепи.
- Чтобы чётко определить, какой провод в розетке под напряжением (фаза), а который — ноль, необходимо дотронутся к концу провода жалом приспособления, нажав большим пальцем контакт на противоположной стороне отвёртки. Тот провод, после прикосновения к которому зажигается индикатор, и будет фазой.
- Если у тестера имеется батарейка, пользователь может проводить операции гораздо комфортней. К примеру, узнать о том, пригодна ли лампа к работе, можно дотронувшись таким индикатором к цоколю. Таким же принципом определяется порыв цепи — в случае повреждения проводника, загораться индикатор не будет.
Надо сказать, что при проверке розетки, не требуется особых знаний и практических навыков
В таком вопросе важно понимать, какой провод несёт собой нагрузку электросети, а который служит для заземления. На видео отлично показано, как проверить розетку с помощью самой простой индикаторной отвёртки
Разновидности
В магазинах электротоваров продаются несколько разновидностей однополюсных приборов: простая отвертка с индикатором (неоновая лампа), отвертка с элементом питания, многофункциональная отвертка-пробник. Они отличаются своими возможностями и способом подачи сигнала (световой или звуковой):
- Простые отвертки-индикаторы с неоновой лампочкой. Состоят из металлического щупа (жало), пластикового корпуса, резистора высокого сопротивления, неонового светового элемента и контактной металлической пластинки, помещенной на головке. Устройство индикаторной отвертки простейшее. Она определяет только фазный провод, а также наличие напряжения. Положительные стороны таких устройств – их простота в использовании, отсутствие батарейки, надежность. Как пользоваться индикаторной отверткой? Все очень просто. Нужно лишь прикоснуться жалом к оголенному проводу или отверстию розетки, а пальцем дотронуться до пластинки на рукоятке. Если в цепи есть напряжение, ток потечет через жало, резистор, лампочку (заставив ее светиться) тело человека, которое станет частью цепи при прикосновении пальца к контакту на рукоятке. Если убрать палец с контакта, лампочка погаснет. При отсутствии напряжения, или повреждении проводки, отвертка-тестер светиться не будет.
- Отвертки-индикаторы с батарейками и светодиодными элементами. Внешне данные устройства похожи на предыдущие устройства с небольшим отличием: найти фазовый провод, можно не прикасаясь к контактной пластинке на торце отвертки. Кроме того, таким прибором можно прозвонить электрическую проводку на наличие разрывов. Для этого контактом-жалом дотрагиваются до одного конца цепи, до другого конца цепи дотрагиваются рукой и притрагиваются пальцем к контакту на головке тестера. Если цепь исправна, светодиодный элемент начнет светиться. Индикаторная отвертка с батарейкой стоит чуть дороже обычной.
Продвинутые отвертки-индикаторы. Приборы с большим количеством функций и более сложной начинкой, но отличающиеся все тем же принципом работы индикаторной отвертки. Они позволяют не только определить фазу или прозвонить провода, но и подходят для бесконтактного обнаружения скрытой проводки под небольшим слоем отделочного материала. Благодаря высокой чувствительности устройств, удается определять фазу через один изоляционный слой изоляции, не повреждая его. Стоят они недорого, точны, просты и понятны в эксплуатации. Например, отличным выбором для домашних работ по электрике, станет индикаторная отвертка Safeline MS-18. Это устройство позволит легко определять наличие переменного напряжения до 250В контактным способом (может обнаружить фазный и нулевой провод). Можно ее использовать и для и бесконтактного способа обнаружения скрытой проводки (до 600 В). Она способна найти место разрыва провода бесконтактным способом, прозвонить цепь, а также установить полярность у батареи или аккумулятора (до 36 В). При таком количестве функций модель стоит недорого (в среднем 250 рублей). Для выбора режимов проверки (контактный/бесконтактный) отвертка-индикатор снабжена переключателем. Подобные устройства станут универсальными «обнаружителями» обрывов провода под слоем отделочного материала. В их схеме есть как световой, так и звуковой индикатор. При необходимости многофункциональная индикаторная отвертка может настраиваться под конкретные виды работ.
Как проверить повреждение проводов, скрытых в стене? Для этого используется индикаторная электронная отвертка. Включив ее и установив переключатель на бесконтактный режим работы, нужно медленно вести жалом тестерной отвертки по стене вдоль маршрута, по которому проходят провода от распределительной коробки к выключателю или розетке. В месте, где кабель поврежден, индикаторная лампочка потухнет.
Стоимость большинства моделей индикаторных отверток небольшая. Функционал вполне достаточен для проверки электрических цепей в быту.
Правила эксплуатации тестеров
Работать допустимо только исправным инструментом. Это касается не только батареек
Важно, чтобы на корпусе не было никаких повреждений. Для безопасного пользования специалисты рекомендуют отказаться от изоляционной ленты, заменить отвертку на новую
Что касается сети, то ее нужно обесточить. Даже после отключения электричества к оголенным участкам проводки прикасаться можно только тестирующим инструментом. Влагу в любом виде необходимо исключить, чтобы исключить риск удара током.
Проверка сети с выключенными автоматами Источник brigadir-info.ru
Во время проверки электропроводки не касаться металлического жала. Через него проходит напряжение с параметрами, которые свойственны исследуемой сети. Корпус ручки изготавливается из пластика, способного защитить человека от удара током. В остальном, как пользоваться индикаторной отверткой, производитель пишет в инструкции. Рассмотрим детальнее эти рекомендации.
Проверка исправности инструмента
Кроме выявления внешних повреждений нужно знать, как проверить индикаторную отвертку на работоспособность. Для этого достаточно вставить жало в каждое гнездо заведомо работающей розетки. Исправный прибор во время контакта с фазой включает индикацию.
Как работать различными устройствами
Простой прибор нужно приложить жалом к одному из проводников. Если имеется контактная пластинка, то ее нужно прикоснуться пальцем. На этом работа заканчивается, других инструкций нет.
Как пользоваться индикаторной отверткой со светодиодом – правила аналогичны с простейшим инструментом для контактного образца. Только контактной пластины касаются с целью проверки исправности инструмента.
Проверка индикаторной отвертки на работоспособность Источник eltctricon.ru
Бесконтактные тестеры не предусматривают замыкание внутренней цепочки. Здесь индикация срабатывает на расстоянии от сети в случае наличия напряжения на конкретном участке
Однако диод может загореться и на обрыве, что важно учитывать во время проверки. Зато можно работать с низковольтными системами

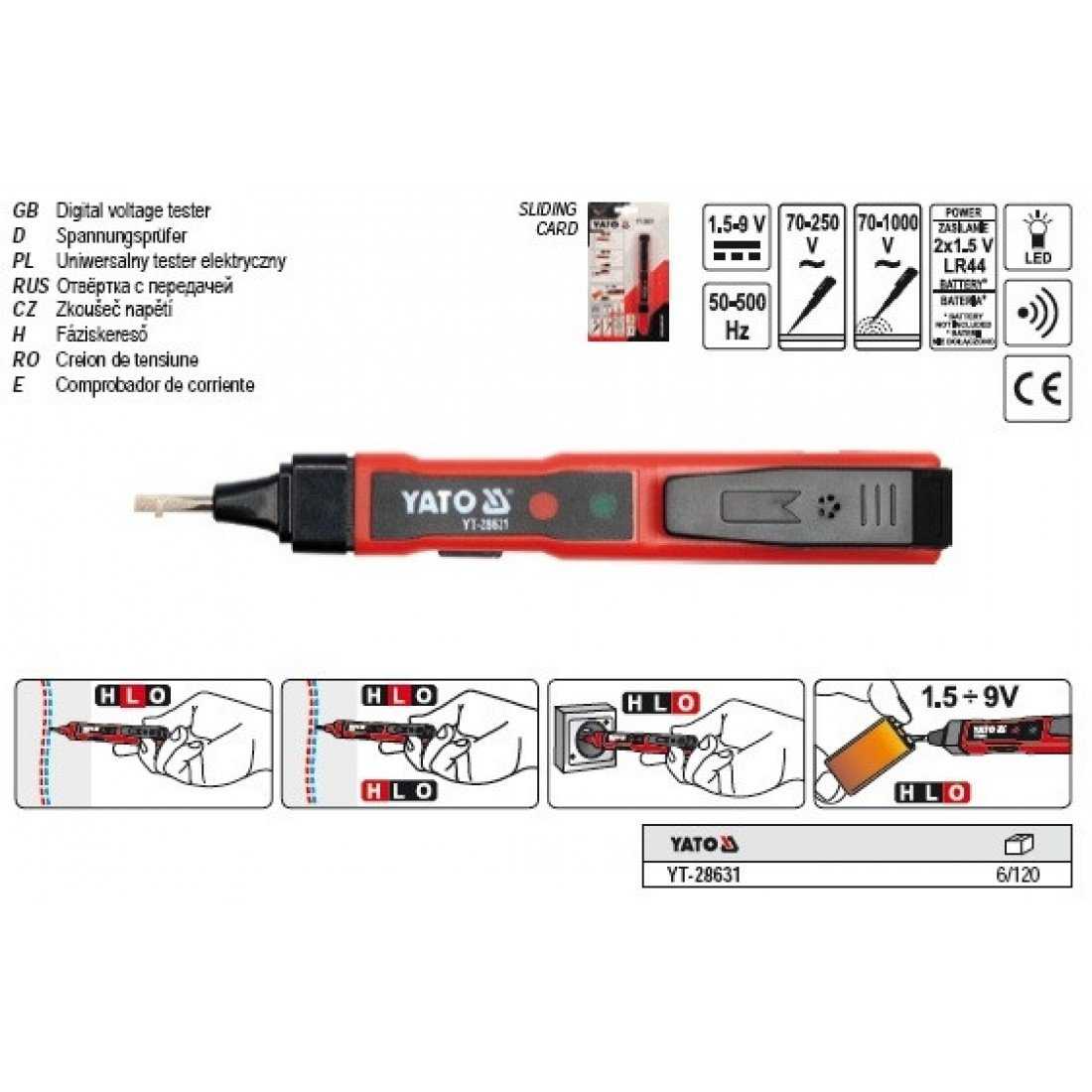

Универсальные тестеры устроены немного сложнее. Здесь имеется контактная пластинка и световая индикация, которая работает при замыкании внутренней цепочки. Кроме этого может встроен тумблер для настройки того или иного рабочего режима. Маркировка подразумевает следующее:
O. Проверка сети выполняется по принципу простейшей отвертки с контактной площадкой.
L. Принцип действия идентичен с бесконтактным устройством на батарейках.
H. Режим с высокой чувствительностью. Работать можно с низким порогом срабатывания, что способствует обнаружению скрытой проводки.
Прибор с тумблером для настройки режима работы Источник yandex.net
Индикаторная отвертка на батарейках (с функцией прозвонки), контактного типа
Этот вид тестерных отверток для проверки напряжения внешне отличить почти невозможно от описанных выше. Зато по функционалу они отличаются, да и схематически тоже. Этот прибор сделан на основе полевого или составного транзистора, в одну из цепей встроен светодиод. Источником питания в данной модели являются батарейки в форме «таблетки». Обычно батареек две, но может быть и три. На торце рукоятки также есть металлическая пластина, но касаться ее надо не всегда. И об этом следует помнить.
Индикаторная отвертка со светодиодом, полем транзистором и батарейками
Отличить эту отвертку можно коснувшись двух ее концов — жала и кнопки на рукоятке. При этом загорается светодиод. Этим, кстати, проверяем ее работоспособность. Это надо делать каждый раз перед тем как пользоваться индикаторной отверткой. Ведь если батарейки сели, светодиод просто не будет светиться… В результате можно прикоснуться к фазе…
Индикаторная отвертка с батарейками позволяет не только определить наличие фазы. Кроме фазы можно еще:
- Определить наличие нуля. Ничем другим, кроме мультиметра, вы ноль не определите. Обычно его «определяют» методом исключения. Там, где обычная индикаторная отвертка не горит, считается ноль. Но он тоже может быть в обрыве. И тогда приходится прозванивать цепь, что не всегда удобно. А так, при помощи индикатора напряжения с батарейками, можно сразу отследить наличие «нуля» и целостность провода.
- Прозвонить провод, проверить целостность предохранителей, целостность ТЭНа, ламп накаливания, трансформаторных обмоток, определить наличие обрыва в любом оборудовании.
- Проверить на пробой диод, найти его анод и катод.
- Определение наличие напряжения на изолированном проводнике. Это точно позволяет найти место обрыва проводника.
- Найти проводку в стене. Это не полноценный детектор проводки, но с его помощью можно предположить, где проходит провод. Правда, есть ограничение: расстояние от провода до поверхности стены не должно превышать 1,5 см.

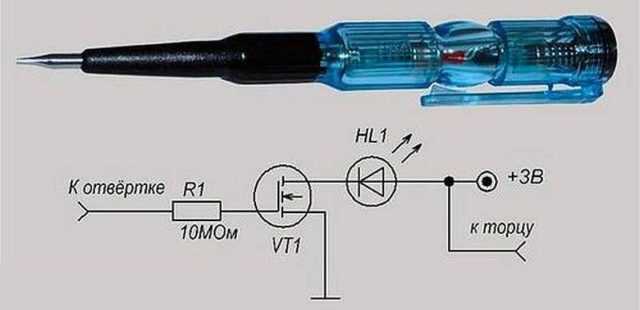

Две схемы индикаторной отвертки с батарейками и светодиодом
С учетом того, что стоит такая индикаторная отвертка совсем немного — от 150 рублей до 300 рублей, функциональность более чем впечатляющая. Только надо уметь с ней работать и следить за состоянием элементов питания. В этом их главный недостаток, ведь батарейки «таблетки» могут быстро разряжаться. Чтобы работоспособность тестера проводки сохранялась дольше, лучше в нерабочее время щуп изолировать. Например, подобрать кусок кембрика (изоляционной трубки из ПВХ) подходящего диаметра. Этим куском изоляции, как колпачком, закрывать щуп.

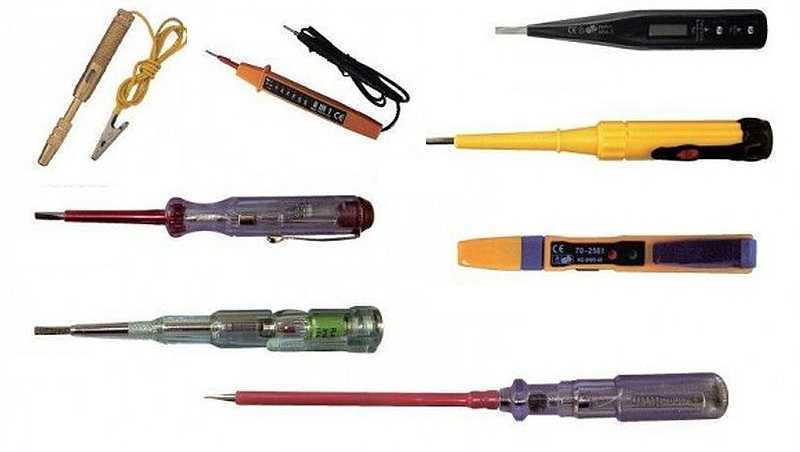

Виды индикаторных отверток
Индикаторы напряжения, выполненные в виде обыкновенной отвертки, имеют общий принцип работы, но могут отличаться формой исполнения, функциональностью и устройством.
Бывают контактными и бесконтактными.
Индикатором в различных моделях может выступать как звуковой сигнал, так и небольшой светодиод, и даже цифровой экран.
Модель с неоновой лампой
Отвертка-тестер с неоновой лампой — это простейший пробник.
Недостатком этого инструмента контактного типа является достаточно высокий порог индикации напряжения – от 60В.
Используется для определения в цепи переменного тока фазы.
Не подходит для поиска обрывов провода.
Популярностью пользуется в быту индикаторная отвертка типа УНО – однополюсный указатель напряжения, диапазон работы которого ограничен верхней отметкой в 500В.
Используется при подключении электросчетчиков, предохранителей, выключателей и т.д.
Принцип работы отвертки с неоновой лампочкой заключается в ее свечении при контакте жала с токонесущим проводником.
Электричество проходит через резистор сопротивления и замыкается на человеке вторым контактом, расположенным на торце.
Проще говоря, лампа загорится, если прикоснуться жалом к фазовому проводу, а пальцем дотронуться до торцевого контакта, тем самым замкнув цепь.
С дисплеем
В простых индикаторных отвертках, оборудованных дисплеями, не используются элементы питания, а о наличии напряжения на фазе указывает появляющийся на LCD-экране значок.
Работает посредством считывания электростатического поля.
Как правило, эти инструменты имеют компактные размеры, а корпус изготовлен из пластика.

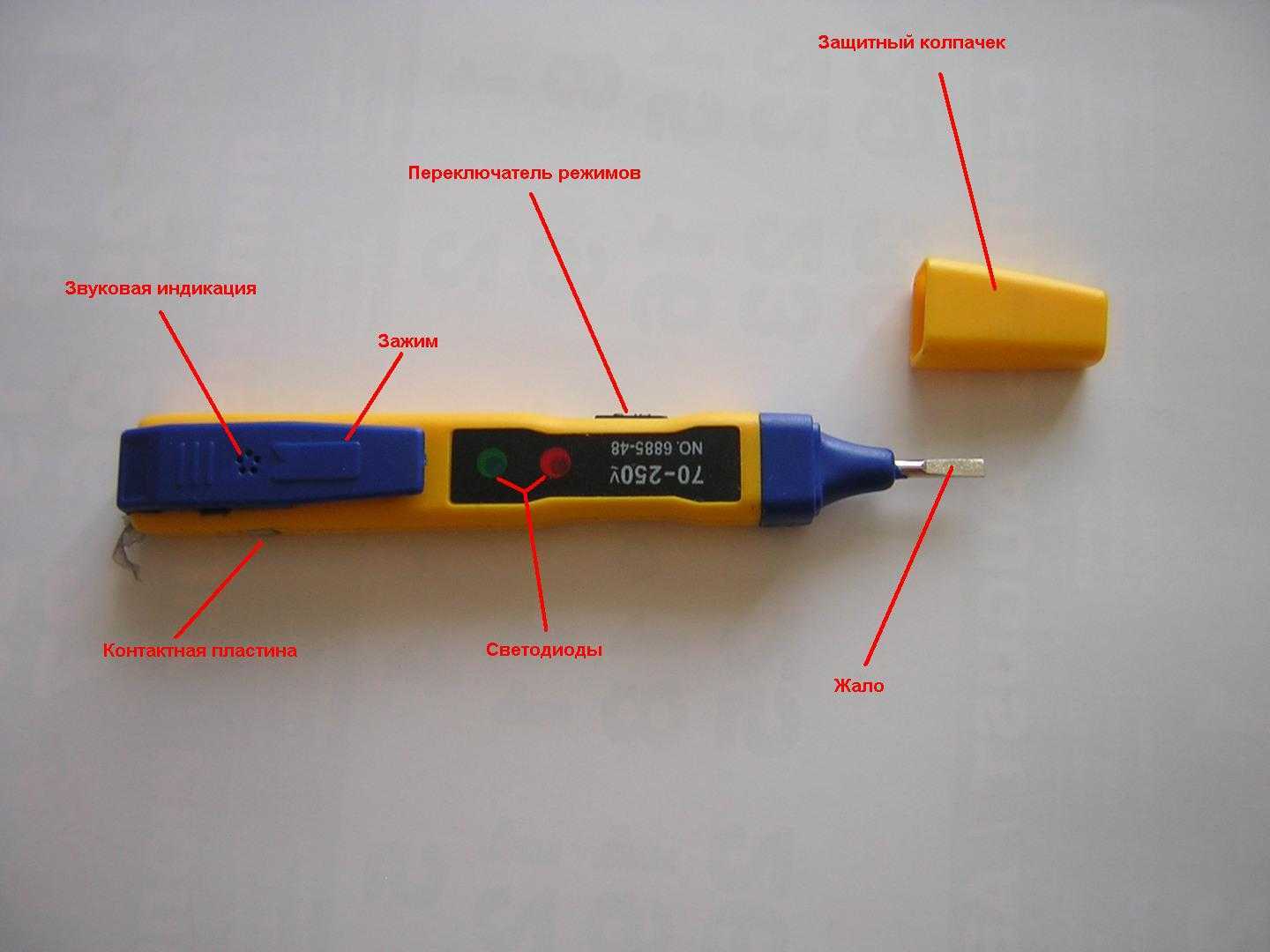

Универсальные
Внутри универсальных индикаторных отверток находится микросхема, которая расширят возможности инструмента.
На корпусе имеется ползунок – переключатель, посредством которого выбирается режим работы:
• Контактное тестирование
О наличии напряжения сигнализирует встроенная лампочка.
• Бесконтактная проверка
О наличии напряжения сигнализирует лампочка. Режим характерен низкой чувствительностью
• Бесконтактная проверка с высокой чувствительностью
О присутствии тока сигнализирует и световая индикация, и звуковой сигнал.
Этот режим позволят находить токонесущие провода даже под слоем штукатурки.
Такие отвертки индикаторные многофункциональные очень удобны в использовании, а главное – результативны.
Следует помнить, что присутствие в устройстве дополнительных элементов увеличивает себестоимость инструмента.
Кроме того, для питания используются батарейки, которые приходится часто менять.
Со светодиодом
Принцип работы индикатора со светодиодом не отличается от вариантов с неоновыми лампами.
Но этот инструмент хорош тем, что он прекрасно работает с электросетями с напряжением менее 60В.
Устройство светодиодной индикаторной отвертки включает автономный источник питания и биполярный транзистор, что делает этот инструмент многофункциональным при всей его простоте.
Позволяет определить присутствие фазы и контактным, и бесконтактным методом, проверить целостность проводов и предохранителей.
Электронные индикаторные инструменты
Современный вариант указателя напряжения – электронная отвертка с дисплеем, звуковым и световым индикатором.
По сути это полноценный многофункциональный индикатор напряжения, “младший брат” мультиметра.
Присутствие в цепи электрического тока показывает световой индикатор фазы и звуковой зуммер.
На жидкокристаллическом экране выводится величина напряжения.
Этот прибор способен работать с сетями постоянного и переменного тока, что позволяет его использовать для проверки сетей транспортных средств, питающихся от аккумуляторов.
Как правило, этот вариант не распространен среди профессиональных электриков из-за высокой стоимости.
На батарейках
За счет использования автономного источника питания, индикаторы на батарейках позволяют определять наличие тока на фазе бесконтактным методом, проверять на целостность электропроводку, находить скрытые под штукатуркой провода.
Без батареек
Индикаторные отвертки без автономного источника питания имеют ограниченный функционал.
Они позволяют определить наличие или отсутствие фазы на проводнике контактным методом.
При этом необходимо замыкать цепь пальцем, дотрагиваясь до контакта с торцевой стороны инструмента.
Это важно, так как тело человека обладает природным сопротивлением, и выступает в роли части цепи

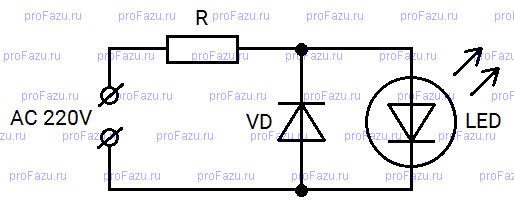

Фазоопределитель своими руками
Как сделать индикаторную отвертку своими руками, чтобы использовать ее для исследования электрооборудования.
Сделать ее можно используя простую электрическую схему. Собранный тестер позволит определить наличие напряжение в розетке, патроне и других электрических приборах.
Для сборки схемы необходимо взять резистор 2.5 МОм, резистор 100 Ом, транзистор, подойдет, КТ-312, светодиод и источник напряжения 3.5 вольта (батарейки). При сборке пробника учитывают, что база транзистора расположена справа, эмиттер слева, а коллектор в центре.
К коллектору транзистора припаивают минус светодиода. К плюсу диода припаивается резистор номиналом 100 Ом. К эмиттеру КТ-312 припаивается минус источника питания. К выводу резистора на 100 Ом припаивается положительный вывод с источника питания. К базе транзистора припаивается резистор на 2.5 Мом, он будет исполнять роль щупа.
Проверку самодельным тестером выполняют по известному алгоритму. Вместо контактной площадки палец прикладывают на плюс или минус источника питания. Свободный вывод резистора прикладывают к клемме выключателя, контакту патрона, помещают поочередно в отверстия розетки.
При попадании на контакт под напряжением светодиод будет загораться, ничего не произойдет, если контакт резистора попадет на нуль.
Способы применения
Стандартная система отечественных домов – однофазная сеть с двумя проводами «ноль» и «фаза». Для осуществления ремонта электропроводки необходимо выявить нужный провод, для этого индикатор напряжения вставляют в розетку либо прикасаются им к исследуемому проводнику. Наличие свечения в тестере выявляет «фазу», отсутствие – «ноль».
Для проверки целостности лампочек лучше всего использовать отвертку-индикатор со светодиодом. Для этого, придерживая лампочку за цоколь, необходимо приставить к ее центральному контакту щуп (жало) инструмента. При этом палец касается контактной пластинки на рукоятке (пятачка). Свечение либо звуковой сигнал свидетельствуют о работоспособности осветительного устройства.
Таким же способом проверяется целостность провода, один конец которого (зачищенный) берут в одну руку, а другого конца касаются кончиком (щупом) отвертки. Свечение сигнализирует о целостности провода, отсутствие реакции – о разрыве контакта. При этом в проверяемом проводнике должно отсутствовать напряжение.
Электронные устройства не требуют прикасания человека к пластинке на рукоятке. Для выявления наличия напряжения достаточно задеть щупом тестера исследуемый объект.
Рабочее состояние удлинителя проверяется следующим образом:
- прибор отключают от электротехники и сети;
- вводят в его розетку любой провод с зачищенными концами (контакты должны быть закорочены);
- зажимают в руке один из контактов и вилку, а другого касаются индикатором напряжения;
- при исправной цепи удлинителя лампочка начинает светиться. Перед включением оборудования в сеть необходимо удалить перемычку во избежание замыкания в проводке.
Если индикатор не реагирует, следует подключить удлинитель к сети и медленно провести кончиком рукоятки (пятачком) тестера вдоль всей длины УЗО (при этом отвертка берется за щуп). В местах повреждения интенсивность индикация снижается либо свечение вовсе отсутствует. Для восстановления рабочего состояния удлинителя в обнаруженных местах обрыва удаляется изоляция, находятся повреждения, скручиваются провода и изолируются. Оптимальный вариант – прибрести новый электрический прибор.
Местонахождение скрытой проводки определяется путем проведения вдоль стены обратной стороной тестера, держа его за щуп (жало). Повышение интенсивности свечения либо наличие звукового сигнала свидетельствует о нахождении за штукатуркой токопроводящей проводки. Данный метод считается недостаточно точным, а в панельных домах нецелесообразным.
Как правильно пользоваться индикаторной отверткой
Если Вы не профессиональный электрик и совершенно не знаете, как пользоваться индикаторной отвёрткой, то успокойтесь, так как в этом нет ничего сложного, особенно если к Вам попал в руки электронный индикатор. В большинстве случаев, всё, что от Вас требуется это дотронуться жалом инструмента до нужного участка цепи, ну или вставить отвертку в розетку. Дальнейшее индикатор берет на себя.
Определяем утечку
Определение утечки тока на определённом участке цепи или пробоя одна из распространённых причин, когда может понадобится отвёртка индикатор. С подобной проблемой успешно справляется и классическая версия, и электронная. Для этого подносим жало к усику заземления розетки. Лампочка прибора загорелась – значит соответственно имеется утечка. А дальше срабатывает метод исключения. Выключаете все приборы в данной сети. Потом по одному подключаете приборы и проверяете. Если светодиод не загорается – значит прибор исправен. Ну, а если уж загорелась – то Вы нашли проблемный фактор.
Как найти повреждение провода
Чтобы обнаружить повреждение провода имеется два способа. Конечно тестер не сможет точно указать место обрыва, но он позволит локализовать его. Если все электрические провода у Вас скрыты, то пользуясь планом разводки в вашем доме проведите тестер по всей длине проводки от распределителя к розетке. В том месте где есть повреждение индикатор перестанет гореть. Конечно в случае открытой проводки, то все гораздо проще. Есть и второй вариант, он не позволяет узнать где именно произошел обрыв, то даёт знать, что он действительно имеет место. Отключите электроэнергию. Один конец провода возьмите в руку, к другому дотроньтесь жалом отвёртки. Вы образуете единую цепь. Если повреждение внутри неё имеется, то светодиод индикатора не загорится.
Как определить фазу и ноль индикаторной отверткой
Самый распространённый случай для чего нужна индикаторная отвёртка в доме – это определение фазы, особенно если провода не промаркированы цветом. Тут все очень просто. Дотрагиваетесь жалом отвёртки до любой из жил. Если лампочка индикатора загорелась, то эта фаза, а если нет, то Вы нашли ноль. Главное не забывайте. Если Вы используете обычный пробник, то необходимо во время тестирования прикасаться к контактной пластине.
Проверить удлинитель
При проверке переноски всё обстоит несколько сложнее. Для начала нужно отключить его от питания. Далее закорачиваем цепь. Делаем перемычку из провода и ставим её между гнездами любой из розеток. Дальше проще. Берем один из концов вилки, а ко второму прикасаемся жалом. Если горит индикатор, то все нормально, а уж если не г – стало быть переноска не работает.
Ищем скрытую проводку
Электронной индикаторной отвёрткой можно найти и скрытую проводку. Однако следует учитывать, что она не дает высокой точности в определении. Погрешность составляет примерно 15-20 сантиметров. Но даже это показывает безопасную зону для работы. Кроме того, отвертка не позволит обнаружить экранированный и обесточенный провод.
Как проверить индикаторную отвертку
Индикаторная отвёртка служит для работы с электричеством
Думается, что не следует говорить, о важности постоянного слежения за ее состоянием. Корпус отвертки не должен иметь каких-либо повреждений. Проверьте работу прикоснувшись к источнику, где точно есть напряжение
Если на корпусе имеются повреждения, то не жалейте денег и замените тестер. Если устройство с батарейками, то своевременно меняйте их. Главное не путайте их полярность при замене
Проверьте работу прикоснувшись к источнику, где точно есть напряжение. Если на корпусе имеются повреждения, то не жалейте денег и замените тестер. Если устройство с батарейками, то своевременно меняйте их. Главное не путайте их полярность при замене.
Классификация индикаторных отверток
Зная основной принцип действия и то, как работает индикаторная отвертка прежде всего необходимо для ее правильного использования. Это позволит избежать ошибок во время работы и получить точные данные о состоянии электрической сети.
Основные виды указателей напряжения классифицируются следующим образом:
- Стандартный пробник – простая отвертка индикатор с неоновой сигнальной лампочкой.
- Приборы со светодиодными индикаторами.
- Индикаторная отвертка со светодиодом и собственным источником питания – батарейками.
- Электронные индикаторные отвертки. Выпускаются с жидкокристаллическим дисплеем или со светодиодными индикаторами. В первом случае данные отображаются на экране, а во втором – светодиод загорается возле определенного значения напряжения.
Принцип работы индикаторной отвертки независимо от конструкции, примерно одинаковый, они различаются между собой лишь некоторыми техническими особенностями. Все они обладают своими преимуществами и недостатками, знание которых поможет сделать правильный выбор устройства, наиболее подходящего для конкретных условий эксплуатации.
Как пользоваться индикаторной отверткой
Кроме вариантов для работы с бытовыми электросетями, существуют индикаторные отвертки для использования в автомобиле.
Они рассчитаны на поиск неисправностей проводки в сетях постоянного тока от 6В до 24В, а также для определения полярности проводов.
Вместо контакта на рукоятке, из ее торца выходит провод с зажимом (крокодилом).
Чтобы найти все плюсовые провода в авто, необходимо подключить клеммы аккумулятора.
Зафиксировав зажим отвертки на корпусе машины, поочередно прощупать все необходимые провода.
Сигнал индикатора свидетельствует о плюсе.
Подобным образом осуществляется поиск минусовых клемм, с разницей в том, что крокодил при использовании автомобильных тестеров подключатся к плюсовой клемме аккумулятора или плюсовому проводу.
На корпусе прибора имеется переключатель вольтажа (как правило, 6В, 12В и 24В).
Его необходимо установить в положение, соответствующее напряжению сети автомобиля.
КАК ПРОЗВОНИТЬ ПРОВОДА ИНДИКАТОРНОЙ ОТВЕРТКОЙ
Индикатор с батарейкой позволяет проверить провода на целостность. Для демонстрации это функции, нужен кабель или провод и доступ до его концов.
Чтобы прозвонить индикатором жилу кабеля или провода на повреждение, нужно зажать верхний контакт на индикаторе и его рабочим концом коснуться жилы провода, а противоположную жилу зажать рукой. Если при этом индикатор загорелся — значит эта жила проводника целая, если НЕТ – жила повреждена. Таким же образом можно проверить ТЭНы или предохранители в электрооборудовании, помните – если они исправны, сигнал должен проходить, и диод в отвертке светится.
Как определить правильное положение выключателя?
Обычно выключатели монтируют так, чтобы в положении «вверх» они замыкали цепь и размыкали ее в положении «вниз». Тестер-отвертка поможет уточнить нужную комбинацию.
Устанавливаем палец на торцевую пластину. Другой рукой берем скрепку. Жалом дотрагиваемся до одной из клемм, а скрепкой до второй. Световой сигнал покажет рабочее состояние выключателя.
Проверка напряжения на изолированном проводе
Если во время ремонта вы обнаружили в стене неизвестную проводку, не спешите ее «перекусывать». Сначала убедитесь, что она заизолирована. На помощь придет отвертка-индикатор. Возьмите ее за шлиц, а торец прислоните к кабелю. Если диод засветился, в нем электричество.
Как определить «фазу» и «ноль» в бытовой розетке?
Для этого подойдет простейший индикатор. Нужно взять его и аккуратно дотронуться до гнезда. При этом нельзя браться за пластину на ручке, иначе лампа будет светиться в обоих положениях.
Индикаторную отвертку прикладывают поочередно к обоим гнездам. Результат определяют по световому сигналу. Зажглась лампа – фаза. Если не светит, но реагирует при касании контактной площадки – значит, в гнезде ноль или рабочее заземление.
Проверка отверткой со светодиодом
Устройство показывает более точные данные. В отличие от простейшего пробника она поддерживает бесконтактную функцию. Для этого достаточно приложить его к розетке или гнезду.
Так можно протестировать на наличие электричества не только розетку, но и кабель, электрооборудование, трубы и радиаторы отопления.
Как прозвонить провода индикаторной отверткой?
«Прозвонить» – значит, проверить на целостность. Для этого потребуется активная версия изделия, а также кабель с открытыми срезами.
Как действовать:
- Зажмите верхнюю пластину на рукояти.
- Рабочим концом коснитесь жилы, а противоположную часть зажмите другой рукой.
Если индикаторный диод светит, кабель целый. Нет – поврежден. Таким же образом можно протестировать предохранители и ТЭНы. Если они исправны, электричество будет проходить, и огонек загорится.
Как найти обрыв кабеля в стене?
Это сделать несложно, если он замурован неглубоко (1,5-2 см). Но с задачей справится только активный тестер (с батарейкой).
Порядок действий:
- Зажмите шлиц.
- Обратной стороной отвертки водите в предполагаемой зоне обрыва.
Там, где обрыв, свет погаснет.
