Как сделать вибростол для тротуарной плитки своими руками

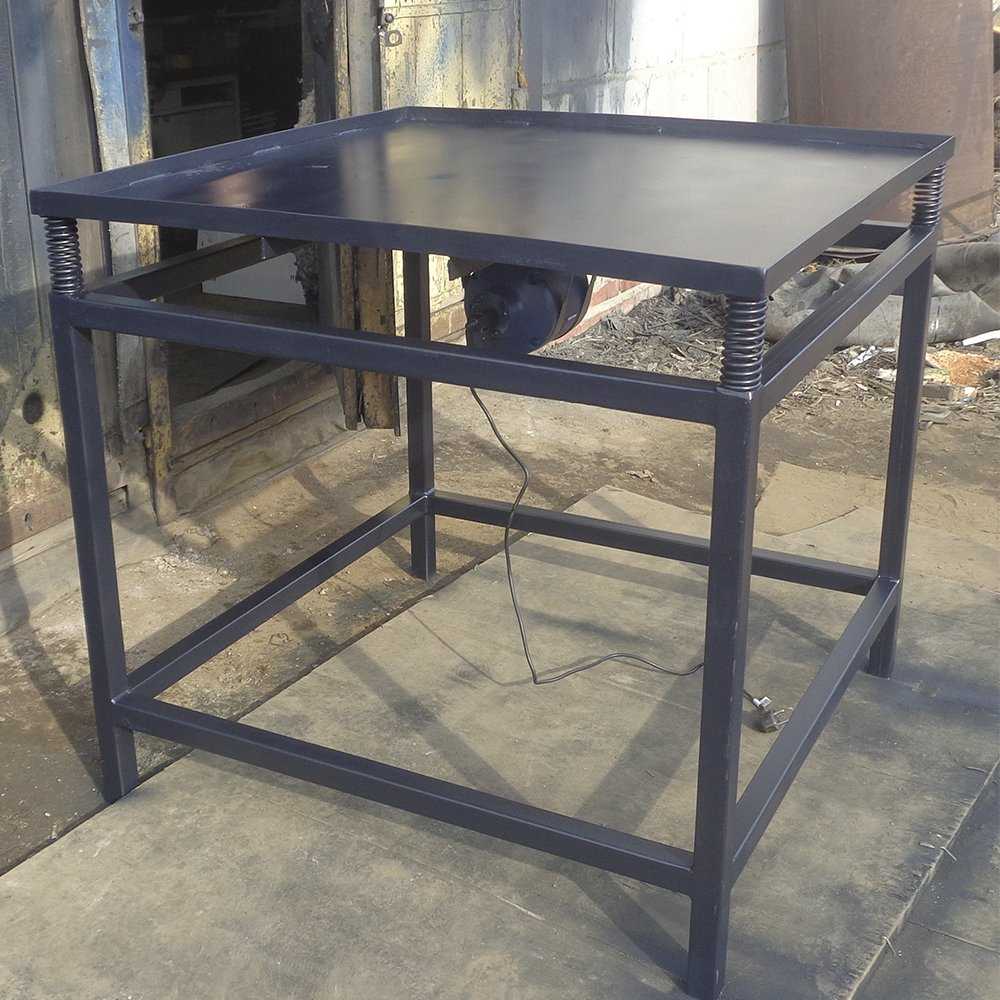

Вибростол своими руками

Как сделать стол для формовки мелкоштучных и средних бетонных изделий? Какой материал для этого необходим? В этой статье вы найдёте ответы на эти и другие вопросы. Текст содержит полноценные видеоуроки по сборке вибростола своими руками с подробным описанием хода работы.

Вибростол — приспособление для вибрирования жидких растворов, уложенных в формы. Это может быть тротуарная плитка, секции «еврозабора», искусственный отделочный камень. В этой статье мы рассмотрим варианты изготовления вибростола своими руками.

Как работает вибростол

Принцип действия предельно прост — вибрации передаются от активатора (вибромотора) к плоскости — в данном случае к крышке стола. Затем вибрации гасятся амортизирующими прокладками или пружинами. На крышке стола располагаются предметы или формы с жидким раствором, требующим вибрирования.

Материалы и инструменты

Для создания конструкции нам понадобится следующие инструменты:

• сварочный аппарат;
• болгарка с диском по металлу;
• ручной инструмент слесаря;

и материалы:

• уголок 40х40х2 — 6 метров;
• труба прямоугольного сечением 40х20 — 6 метров;
• лист металла или ламинированной фанеры 120х750х3 — 1 шт.;
• пружины (от ГРМ Камаз), аналог или резиновые стойки — 4 шт.;
• асинхронный двигатель 220 В/1500 Вт — 1 шт.;
• болты/гайки, подручный материал.

Сборка вибростола своими руками

Готовый инструмент будет иметь размеры:

• крышка — 120х750 мм
• высота стола — 850 мм

В качестве подготовки следует очистить материал от ржавчины и подготовить рабочий полигон.

Изготовление неподвижной рамы

Рама стола или станина — опорная часть всего станка

По большому счёту неважно, из чего она будет сделана (только не из дерева!), т. к. её задача — неподвижно удерживать точки гашения вибрации (пружины или резиновые прокладки), на которые опирается крышка

Теоретически это может быть даже бетонная плита или участок фундамента.

Ход работы:

1. Нарезать ножки из уголка — 4 шт. по 750 мм.
2. Нарезаем стационарную рамку из профтрубы 20х40 — 2 шт. по 600 мм и 2 шт. по 1 м.
3. Сварить рамку и приварить ножки вертикально по углам.
4. На верхнюю плоскость углов наварить пружины.

Изготовление крышки

Крышка стола не будет жёстко привязана к станине — она будет просто стоять на пружинах. Бортики «стаканов» из трубы не дадут ей соскочить во время работы. Вместо них можно использовать любые аналоги, например, резиновые детали старых заводских станков. Эти элементы исключительно «живучи» и прослужат не один год.

Ход работы:

1. Нарезаем профтрубу — 2 шт. по 600 мм и 2 шт. по 1 м.
2. Свариваем рамку аналогично стационарной (зеркально), но с двумя дополнительными поперечными рёбрами.
3. На рёбра устраиваем площадку для крепления вибромотора с отверстиями по месту.
4. По углам подвижного каркаса крышки навариваем кольца стальной трубы Ø 50 мм и высотой 30 мм.
5. Навариваем лист металла на рёбра.

Изготовление вибромотора

Активация вибрирования в нашем случае будет производиться от электромотора. Чтобы она появилась, мы разбалансируем вал двигателя, добавив на него эксцентрик. Самый простой и быстрый способ — наварить болты Ø 12–14 мм на вал и утяжелить их гайками. Грузы должны располагаться с обеих сторон, параллельно друг другу — так достигается максимальная сила вибрации.

Масса грузов зависит от мощности мотора, которая в свою очередь зависит от размеров стола. Эти три показателя взаимосвязаны и масса грузов — зависимый параметр.

Чаще всего такие изделия собирают из подручного материала, и выбор есть не всегда. Примитивный расчёт мощности мотора — 1500 Вт на 1 м2 площади крышки стола.

Оптимальная масса грузиков подбирается опытным путём — на болты накручиваются гайки. Смещая гайки по резьбе болта, можно регулировать амплитуду вибрации.

Сборка всех деталей вместе

Двигатель установить на посадочные места при помощи болтов. На каждый провод питания рекомендуется поставить автомат. Поскольку крышка вместе с мотором имеет значительный вес, её достаточно просто установить «стаканами» на пружины.

Внимание! После установки по месту работы обязательно заземлите стол. Конструкцию можно окрашивать и дорабатывать, исходя из местных условий и требований к работе станка

Перед запуском проследите, чтобы рама надёжно стояла на опорах, иначе возможно опрокидывание приспособления

Конструкцию можно окрашивать и дорабатывать, исходя из местных условий и требований к работе станка. Перед запуском проследите, чтобы рама надёжно стояла на опорах, иначе возможно опрокидывание приспособления.

Вибростол описанной конструкции подойдёт для частного хозяйства — изготовления бетонных элементов для собственных нужд. Сам двигатель можно также использовать на самодельной виброплите или виброрейке во время бетонных работ.

Выбор электродвигателя

Для создания достаточного уровня вибрации можно использовать предварительно разбалансированный двигатель мощностью 0,4-1,5 кВт. Для его разбалансировки на вал мотора надевается шкив, с одной стороны которого радиально вкручен болт М12-16. Уровень вибрации можно изменять, выкручивая наружу или вкручивая болт внутрь шкива.

Для получения подобного результата дисбаланса можно достичь более простым способом, но без возможности его регулировки. Для этого достаточно будет срезать часть шкива с одной стороны или приварить к нему пару гаек.

  Как сделать брусчатку своими руками?

К более надежным приводам, устанавливаемым на вибростол, относятся специальные вибрационные двигатели серии ИВ, выпускаемые ярославским заводом. В числе наиболее подходящих моторов следует отметить:

• ИВ-104, мощностью 0,53 кВт и с частотой вибрации 1500 об/мин;
• ИВ-99, мощностью 0,5 кВт, с частотой 3000 об/мин;
• ИВ-98, мощностью 0,9 кВт, с частотой 3000 об/мин.

В конструкцию этих двигателей входят дебалансирующие устройства, установленные на ротор и более надежные подшипники, выдерживающие длительное вибрационное воздействие.

Для установки мотора, с нижней стороны виброплиты по центру приваривают швеллер с просверленными по лапы двигателя отверстиями. Для необходимости создания вертикальных колебаний, швеллер закрепляется горизонтально. Для вибрации в горизонтальном направлении швеллер необходимо приварить в вертикальном положении. При размещении электродвигателя необходимо полностью исключить возможность попадания на него влаги с поверхности формовочной вибрационной площадки.

1 из 3

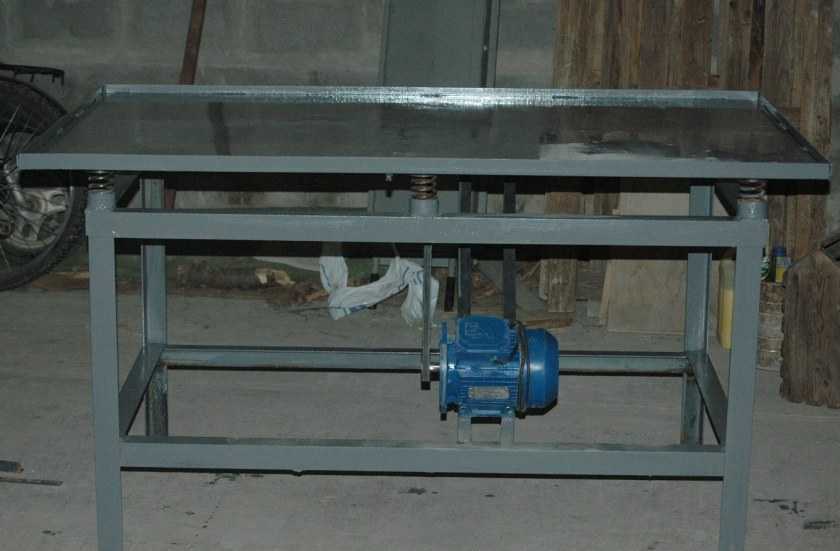

Непосредственное крепление.
Непосредственное крепление двигателя.
Соединение ременной передачей.

Более сложная конструкция предусматривает установку обычного электромотора на несущей опорной раме. С нижней стороны формовочной площадки устанавливается вибрационный механизм и соединяется с двигателем при помощи шкивов и клиноременной передачи. Вибратор может быть заводского изготовления или сделан своими руками. Установленный двигатель не должен касаться поверхности земли и быть надежно защищенным от воздействия влаги.

Технология изготовления тротуарной плитки: принцип работы станка

Для того чтобы понимать, как правильно сделать то или иное устройство, нужно разобраться с технологией изготовления тех элементов, для которых оно разработано. Поэтому рассмотрим принцип работы вибростола и для чего предназначена каждая из составляющих его частей.

Рабочая поверхность стола крепится к станине при помощи специальной системы пружин, если речь идет об устройстве горизонтальной вибрации или же при помощи подвесов, в случае вертикальных приборов. За счет работы электродвигателя расчетной мощности, на валу которого эксцентрик, столешница приводится в движение. Благодаря тому, что эксцентрик смещается, меняется центр тяжести, в результате чего получается нужная вибрация.

Для удобства работы с вибростолом следует учитывать высоту ножек основания

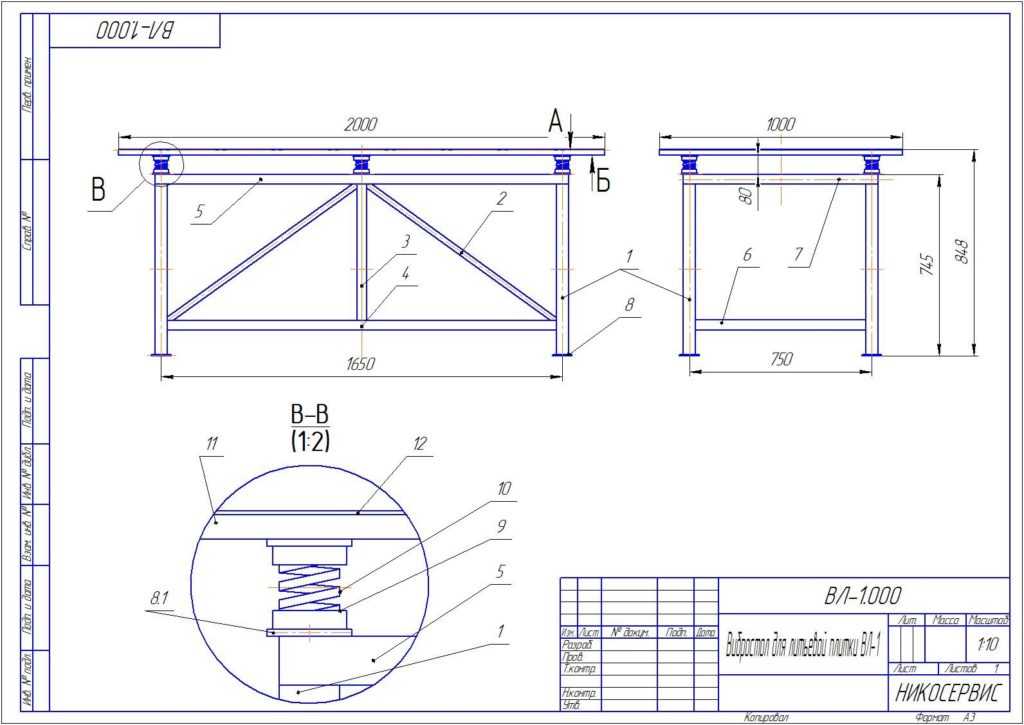

Как сделать вибростол своими руками: чертежи и описание

Общее представление об устройстве вибростола вполне можно получить, ознакомившись с эскизом. Но для самостоятельного изготовления такой конструкции потребуется полноценный чертеж, который позволит учесть все нюансы и заранее обозначить необходимые размеры каждого из элементов.

Перед началом создания чертежа стоит рассмотреть два наиболее популярных варианта: для новичков и для мастеров. В первом случае, вибропресс имеет более простую конструкцию, но при этом позволяет выполнить основную задачу – формировать изделия. Сборка, обслуживание и уход за таким устройством осуществляются довольно просто и вполне под силу даже начинающему мастеру.

Более сложные конструкции, предназначенные для мастеров, изначально объединяют в себе вибропресс и просеиватель для песка. В сборке такая конструкция сложнее, однако, она удобна тем, что облегчает процесс получения компонентов нужной фракции.

Схема станины и расформофочной насадки для вибростола

Подготовка деталей и заготовок устройства

Рамы являются основным элементом данного прибора, на который и приходится вся нагрузка при его использовании. Их создают из металлических труб, которые размещаются перпендикулярно к поверхности домашней мастерской и скрепляются между собой, например, металлическими обрезками, арматурой.

Обратите внимание!

• Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками

• Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

• Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

Высота опорных рам должна быть не выше метра, в таком случае работать за вибростолом будет максимально удобно и комфортно, потому как высота будет оптимальной.

Чтобы разработать размеры, которые подойдут именно вам, следует создать собственный чертеж вибростола. Чтобы вибростол был устойчивым и никакой из его углов не был ниже остальных, вы можете приварить к рамам пластины, которые заодно отрегулируют наклон стола.

Сверху рамы данного устройства следует подготовить место для закрепления пружинок, которые будут компенсировать излишнюю вибрацию.

Чтобы не допускать таких ошибок, обязательно посмотреть видео о том, как своими руками сделать вибростол. После завершения всех подготовительных операций, рамы необходимо почистить от грязи и следов сварки, а затем покрыть краской или загрунтовать.

Обратите внимание!

• Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

• Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины

• Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

Что собой представляет устройство, требования к его работе

Процесс застывания бетона, сопровождаемый мелкими частыми колебаниями, протекает с выделением пузырьков воздуха, уплотнением структуры бетона и повышением плотности и прочности материала. Для обеспечения такого режима применяют вибростол. Он представляет собой поверхность, которая совершает частые колебательные движения (порядка 3000/мин).

На эту поверхность устанавливаются формы, залитые бетоном и производится вибрационная обработка. Режим значительно уплотняет структуру бетона, что существенно сказывается на качестве тротуарной плитки, условия эксплуатации которой требуют большой прочности.

Существуют разные виды приспособлений, от больших промышленных с гидравлическим источником колебаний для обработки больших бетонных блоков, до более мелких электрических, которые создают вибрацию при помощи эксцентрика, установленного на вал электродвигателя. Поскольку в домашних условиях доступен только второй вариант, рассматривать устройство гидравлического привода не будем.

Частота и амплитуда вибраций — характеристики, определяющие фактуру обрабатываемого материала. Они настраиваются опытным путем, просчитать заранее все нюансы слишком сложно, поскольку в процессе задействовано слишком много переменных.

Поэтому конструкция стола должна предусматривать возможность некоторой регулировки амплитуды колебаний.

Узнайте на нашем сайте, как укладывать дорожки на даче из тротуарной плитки. Расскажем о последовательных этапах производимых работ.

О том, какая плитка лучше — вибролитая или вибропрессованная, и как определиться с выбором, читайте в нашем специальном обзоре.

А в этой статье вы найдете много полезной информации о подготовке площадки для укладки тротуарной плитки.

Нюансы при подготовке к работе

Несмотря на то что все методы изготовления вибростола во многом схожи, существуют нюансы, которые необходимо выяснить на этапе создания чертежа. Чтобы не пришлось всё переделывать после запуска в работу, разберём основные из них.

Подбираем двигатель

Специальный вибродвигатель можно приобрести в магазине, но стоит он недёшево. Большинство людей предпочитают приобрести у знакомых двигатели от стиральных машин или найти подходящий вариант в гараже. В целом можно опираться на такие показатели: для больших столов весом 200–250 кг и длиной столешницы от метра до двух — двигатель от 0,75 до 1,1 кВт. Для маленьких вибростолов до двухсот килограмм и размером 1х1 метр или меньше — мощностью 0,23 кВт.

Не забывайте и о том, что маломощные двигатели не предназначены для массового производства и выдерживают около 30 циклов, после чего придётся менять подшипники, а также может разболтаться ось.

Какой материал выбрать для столешницы

Чаще всего используют металл, так как его легче очищать от раствора, но в нашем примере будет показан вариант с плитой из ОСП. Выбран материал неслучайно, главной целью было облегчить конструкцию. Плита не несёт конструкционной нагрузки, а служит только защитой двигателя и механизма вибрации от попадания на них раствора, поэтому делать её из металла нет необходимости.

При выборе металла обращайте внимание не только на габариты, но и на вес плиты. Если двигатель будет мощный, а столешница из тонкого металла — её может сорвать или погнуть. Если выбран толстый металл и мотор от стиральной машины, его мощности не хватит, чтобы создать нужную вибрацию

Если выбран толстый металл и мотор от стиральной машины, его мощности не хватит, чтобы создать нужную вибрацию.

Форма основания

Заводские столы опираются на четыре ножки, в нашем примере будет показано H-образное основание. По прочности и устойчивости оно не уступает классической форме, но таким образом удалось добиться удобного подхода с любой точки. При перетаскивании раствора или плитки, человек не цепляется за перегородки, да и расход на изготовление значительно сокращается. При классическом варианте приходится варить не только раму, но и укреплять её крестообразными планками.

Для изготовления секций заборов придётся делать продолговатый вибростол, длиной чуть больше двух метров, а для плитки подойдёт небольшой, вплоть до 50х50 см. Высоту каждый подбирает под свой рост.

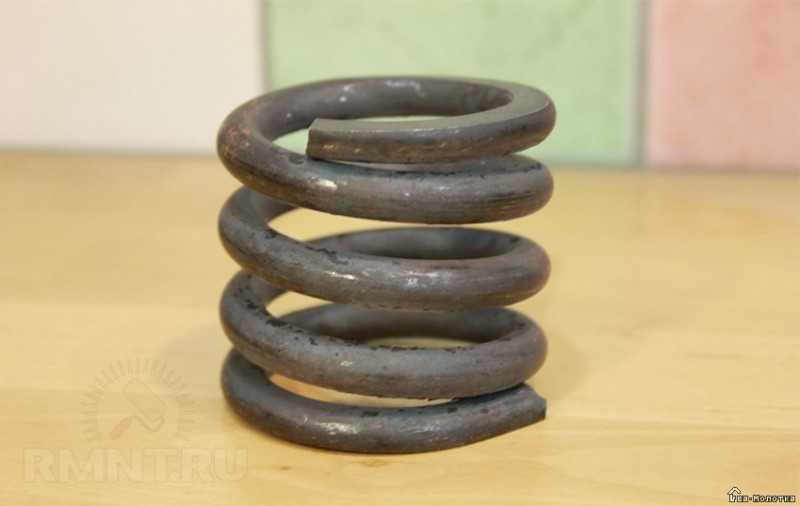

Пружины или резиновые подушки

Для изготовления вибростола используют резиновые подушки или пружины. Если стол сделан для себя и работает от маломощного мотора — можно поставить резиновые подушки. Для крупной плитки или забора нужны пружины.

При сильной вибрации плита сталкивается с тугой резиной. Эти удары со временем разрушат не только подушку, но и саму столешницу. Кроме того, удары передаются станине и если не наварить на ножки площадки — они разобьют пол или неравномерно войдут в землю.

Пружины можно получить бесплатно, спросив у своих друзей. Другие просто приобретают на рынке пружины от мопеда или автомобиля и распиливают пополам. По высоте они должны быть от 8 до 12 см. Мягкие пружины создают меньше шума, но могут сильно сжиматься. Учитывая, что подбирают их опытным путём, лучше не рисковать.

Чтобы проверить подходят пружины или нет, следует в собранном состоянии нагрузить площадку весом, вдвое превышающим планируемую нагрузку. В таком состоянии столешница не должна соприкасаться со стаканом под пружины.

Два мотора или один с регуляцией эксцентриками

Бывает ситуация когда человек нашёл два старых мотора от стиральных машин и решил установить их на вибростол. Нормально работать такие двигатели будут при условии, что они абсолютно одинаковые. Иначе разная частота приведёт к «закипанию» бетона.

Некоторые намеренно идут на такой шаг, планируя регулировать силу вибрации, включая один или два мотора одновременно. Лучше приобрести один мощный и регулировать силу эксцентриками, это уменьшит процент брака.

Список источников

• pobetony.expert
• ProTrotuarnujuPlitku.ru
• tplitka.com
• plita.guru
• dvamolotka.ru
• 1beton.info
• sotka.guru
• pobetony.ru
• stroitel-lab.ru
• thewalls.ru

Электродвигатель для вибростола

Для начала необходимо разобраться с тем, где именно будет находиться вибромотор. Чаще всего его располагают на самом столе либо же под столешницей

И в одном, и в другом случае очень важно обеспечить жесткое соединение двигателя и поверхности, на которой будут находиться формы для будущих бетонных изделий. Именно поэтому бывает очень проблематично установить мотор под углом либо вертикально

При его горизонтальном расположении добиться максимального контакта со столешницей будет значительно проще

При его горизонтальном расположении добиться максимального контакта со столешницей будет значительно проще.

Специалисты рекомендуют обратить внимание на то, что при установке вибромотора под столешницей работа будет проводиться проще. Однако такой способ быстро выводит из строя подшипники, поэтому через несколько циклов работы придется проводить ремонтные работы

Если установить двигатель на верхней части стола, монтаж будет несколько сложнее, но и для двигателя такой режим считается более щадящим

Если установить двигатель на верхней части стола, монтаж будет несколько сложнее, но и для двигателя такой режим считается более щадящим.

После того, как мастер определится с тем, куда именно и в каком положении будет устанавливаться мотор, необходимо выбрать сам двигатель. Вибромотор несложно изготовить и своими руками из обычного электродвигателя

Важно, чтобы его мощность быть около 1 киловатта. Проводятся работы по созданию двигателя методом расбалансировки

Для этого существует несколько способов

Самым простым будет использование круглого шкива со сточенным участком окружности, который надевается на вал. Кроме того, можно просто приварить к шкиву гайку. От ее размера и веса будет зависеть уровень вибрации

Для этого существует несколько способов. Самым простым будет использование круглого шкива со сточенным участком окружности, который надевается на вал. Кроме того, можно просто приварить к шкиву гайку. От ее размера и веса будет зависеть уровень вибрации.

Но тут нужно учитывать, что изготовленный вибромотор своими руками может не выдержать больших нагрузок и его придется часто ремонтировать. Поэтому, если мастер планирует изготовить большое количество тротуарной плитки, лучше всего приобрести специальный электродвигатель. Самые качественные моторы такого типа выпускаются Ярославским электромеханическим заводом. Модели ИВ98, ИВ99Б и ИВ99Е не только долговечны, но и оснащены специальным устройством, при помощи которого можно регулировать амплитуду колебаний стола.

После того, как все подготовительные работы будут проведены, необходимо правильно и надежно установить мотор. Для этого следует использовать болты и гайки с прорезными шайбами. Так можно закрепить двигатель достаточно качественно, что позволит ему выдержать постоянную вибрацию и не отвалиться. Специальные шайбы будут препятствием для самопроизвольного откручивания гаек.

Вибромотор необходимо дополнительно защитить от воды и различных элементов, которые могут попасть на его в процессе работы. Оптимальным вариантом будет изготовление защитного кожуха. Не стоит забывать о безопасности мастера, который будет работать с данным аппаратом. Электродвигатель должен быть обязательно заземлен. Не будет лишним и монтаж кнопки либо рычага экстренной остановки. Иногда случаются ситуации, когда устройство нужно выключить быстро, не отходя от места изготовления плитки.

Сборка

Изготовление вибропресса своими руками обязательно включает в себя сборку всех заготовок.

Изготовление тротуарной плитки

От того, насколько она правильно будет выполнена, зависит эффективность использования оборудования и качество изготовляемой тротуарной плитки:

Перед началом процесса сборки поверхности всех готовых заготовок обрабатываются средством, обладающим антикоррозийными свойствами.
Далее необходимо положить на ровной поверхности раму таким образом, чтобы столешница располагалась снизу. По 4 углам рамы привариваются готовые ножки. Дополнительное использование вставок, выполненных из листовой стали в треугольной форме, повышает устойчивость и жесткой конструкции.
Если изготавливается неразборная конструкция, все ее детали соединяются качественным сварочным швом. Некоторые делают соединение при помощи болтов. Но так как вибропресс подвергается немалой вибрации во время своей работы, не исключена возможность того, что со временем соединения с болтами расшатаются. Это приведет к снижению жесткости и устойчивости опоры пресса.
При изготовлении конструкции разборного типа, не обойтись без использования болтов

Во избежание их расшатывания, болты придется периодически затягивать.
При монтаже двигателя, стоит обратить внимание на то, что он не должен соприкасаться с поверхностью земли. После завершения его установки, специалисты рекомендуют запустить вибропресс

Пробный запуск покажет насколько оборудование устойчиво, можно увидеть диапазон колебаний станка. Кроме этого при первом запуске будет возможность проконтролировать уровень жесткости крепежных пружин.
Специалисты советуют обратить особое внимание на то, что ножки станка должны иметь одинаковую длину. В противном случае конструкция будет перекошена.
Несмотря на то, что есть возможность изготовления пресса разборного типа, лучше отдать предпочтение стационарной модели. Для этого ножки заглубляются на 5 – 8 мм вглубь поверхности пола. Лучше, если это будет зацементированная ровная поверхность. Крепить ножки в полу можно непосредственно в сам не застывший бетон или посредством применения специальных анкеров.

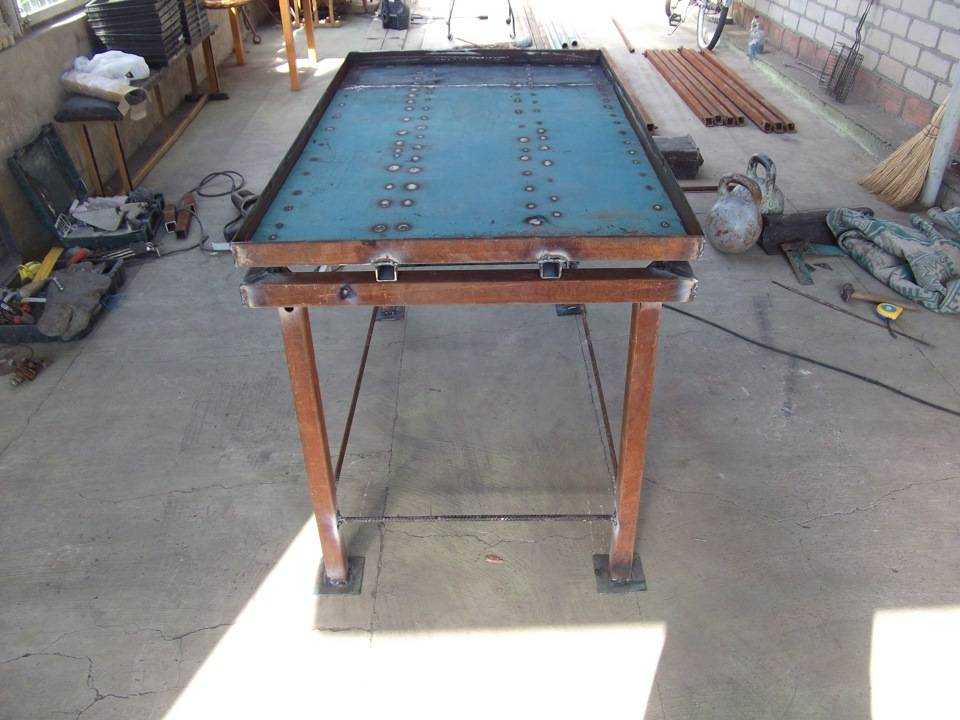

Как сделать вибростол своими руками с горизонтальной вибрацией

Размеры вибростола для плитки

размеры столешницы целесообразно сделать 600х600 или
удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при
вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить»
или же устанавливать меньше и располагать строго по центру. Слишком узкий стол
снижает производительность вибростола и является довольно неустойчивой
конструкцией.

Примечание. На размеры вибростола влияет и запланированный
объем производства, чем он больше, тем больше должны быть размеры столешницы. В
свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к
материалу ее изготовления, к устойчивости станины и мощности двигателя.

высота вибростола. Рассчитывается исходя из физиологических
параметров человека, который будет работать за столом. При среднем росте
удобной высотой является 900-1000 мм.

Примечание. Определяясь с высотой стола, учтите способ его
установки. Если ноги стола будут укапываться и цементироваться их нужно сделать
длиннее. Если конструкция будет мобильной – такой высоты достаточно.

{banner_link_2}

Инструмент:

• сварочный аппарат;
• дрель;
• болгарка.

Материалы для изготовления стола:

материал для столешницы. В качестве такового можно
использовать фанеру или металл. Фанерная столешница (14 мм) за счет малого веса
позволяет передать большую вибрацию от вибродвигателя, к тому же значительно
снижается уровень шума при работе. Но большинство пользователей отдает
предпочтение металлу, стальному листу толщиной в 5-10 мм, в виду большего
ресурса его использования.
Столешница для вибростола из ДСПСтолешница для вибростола из листовой стали

Примечание. Более тонкий лист следует усилить металлической
трубой или уголком, приварив их по периметру и по центру.

металлический уголок 50х50 мм (136 руб/м.п.). Для окантовки
столешницы. Такой бортик не позволит формовочным емкостям сместиться с
поверхности во время вибрации;
Бортик вибростола из уголкаОграничитель края вибростола из уголка

швеллер для крепления мотора (от 211 руб/м.п.).
Приваривается в центре под столешницей. В нем просверлены отверстия под болты
для крепления мотора;
Швеллер для крепления вибромотораКрепление для вибромотора

металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);

трубы для формирования верхних перекладин – 40х20 при
толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм.
(53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более
массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней
форм;
Конструкция рамы вибростола для плиткиРама с опорами для вибростола

металлические пластины для формирования подошвы ног опоры.
Подойдет лист металла толщиной в 2 мм с размерами не менее 50х50;
Устройство каркаса вибростола

пластина для установки электрооборудования;

пружины. Их назначение обеспечить вибрацию. Пружины можно
приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с
мопедов. Устанавливаются пружины по углам стола. При значительной площади
рабочей поверхности устанавливается дополнительная пружина по центру. При этом
изменяется конфигурация опоры и место установки двигателя;
Пружины для вибростолаПружины для вибропресса

К сведению. Стоимость пружины диаметром 53 мм, высотой 113
мм. для скутера составляет 500 руб.

болты для установки на них пружин. Или заготовки трубы,
длиной 50-70 мм и диаметром, превышающим диаметр пружин на 5-10 мм, которые
будут выполнять функцию стакана для пружины;
Стаканы для пружин вибростолаМесто крепления стаканов для пружин вибростола

Примечание. При диаметре стакана существенно превышающем
диаметр пружины будет происходить неравномерная вибрация и износ пружин. А
столешница будет раскачиваться, а не вибрировать.

болты и шайбы (4 шт). Предназначены для крепления двигателя;

электрический кабель достаточного сечения, розетка,
выключатель, автоматический выключатель;

электромотор (вибратор или вибродвигатель для вибростола).
Крепление электромотора для вибростолаЭлектрический двигатель для вибростола

Изготовление и установка виброплощадки

Верхнюю поверхность вибростола нужно сделать из ровного листа. Жесткость конструкции придают, изготавливая обрешетку из профильной трубы, уголка, швеллера и т. д.

Жесткость столешницы необходима, чтобы исключить высокий уровень шума в процессе использования.

По периметру столешницы рекомендуется сделать бортик. Его высота составляет 30-60 мм и подбирается отдельно. Для изготовления бортика используют уголок. Его крепят к столешнице сваркой или резьбовыми соединениями.

В центре обрешетки крышки стола изготавливают кронштейн для крепления электромотора. При этом следят за качеством сварных швов. Места соединения агрегата с обрешеткой подвержены высокой нагрузке. Некачественные сварные швы приведут к выходу из строя трамбовочного оборудования.

Виброплощадку монтируют на подвижные подушки двигателем вниз. Пружины крепят к столешнице. Устанавливая виброплощадку, следят за правильным расположением поверхности в горизонтальной плоскости.

После соединения частей стола крепят провода питания агрегата. Чтобы избежать обрыва при вибрации, проводку фиксируют к конструкции хомутами. При этом между верхней и нижней частью изделия провод располагается с провисанием. Наличие петли компенсирует вибрации верхней части. Пусковое устройство и кнопки управления помещают в короб.

Как сделать вибродвигатель своими руками

Для создания более плотной массы бетона в основах под дом и других конструкциях из него, используются вибромоторы погружного или поверхностного типа, мощность которых составляет от 1 до 1,5 кВт, работа в сети 220 В. Чертежи вибромотора можно найти в свободном доступе на просторах интернета. Для его изготовления необходимы:

1. Ручки для направления, удерживания, переноса устройства.
2. Электродвигатель необходимой мощи.
3. Эксцентриковый дебаланс.
4. Кабель питания.
5. Основания нужных габаритов.

Какова мощность? Для того чтобы сделать вибромотор погружного типа необходимо применить перфоратор силой не меньше 1,5 кВт.

Также потребуется прут из метала нужной длины, пластина из метала диаметром примерно 60 мм. К торцу прута или арматуры крепится пластина при помощи сварки, другой торец нужно обточить таким образом, чтобы была возможность закрепить его в хвостовой зоне перфоратора.

Механизм способен уплотнять бетон при помощи вращательных и поступательных движений. Пузыри воздуха, которые образуются в бетоне, удаляются быстро и без проблем. Положение вибратора нужно изменять каждые 2-3 минуты.

Вибромотор на 220 Вольт своими руками

Вибродвигатель данного типа работает при помощи воздействия на бетон через опорную поверхность действующего элемента.

Оборудование

Чтобы его изготовить необходимо следующее оборудование:

• перфоратор малых размеров;
• электродрель.

Чтобы работа была качественной, хватит мощности на уровне 1–1,5 кВт.

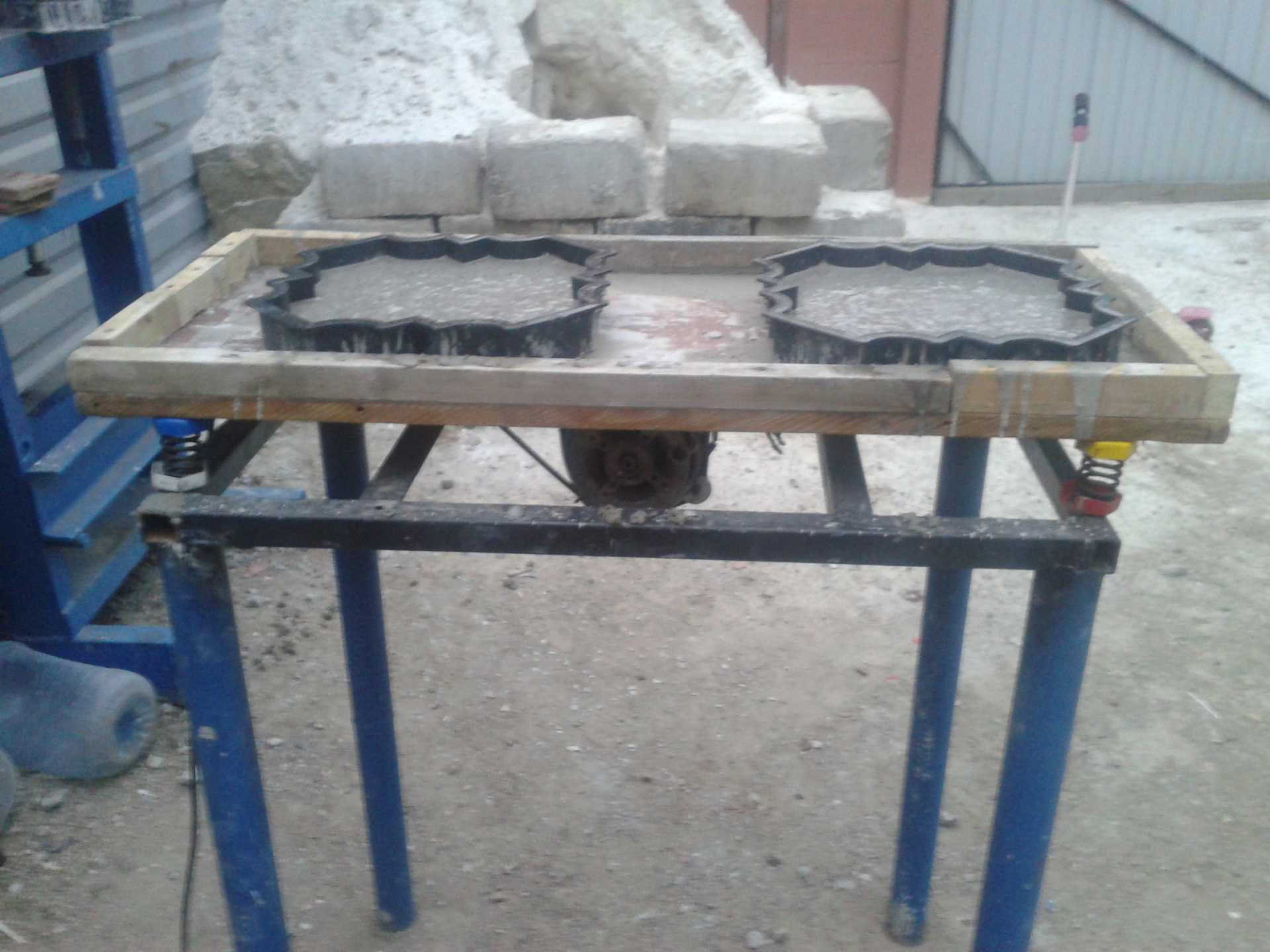

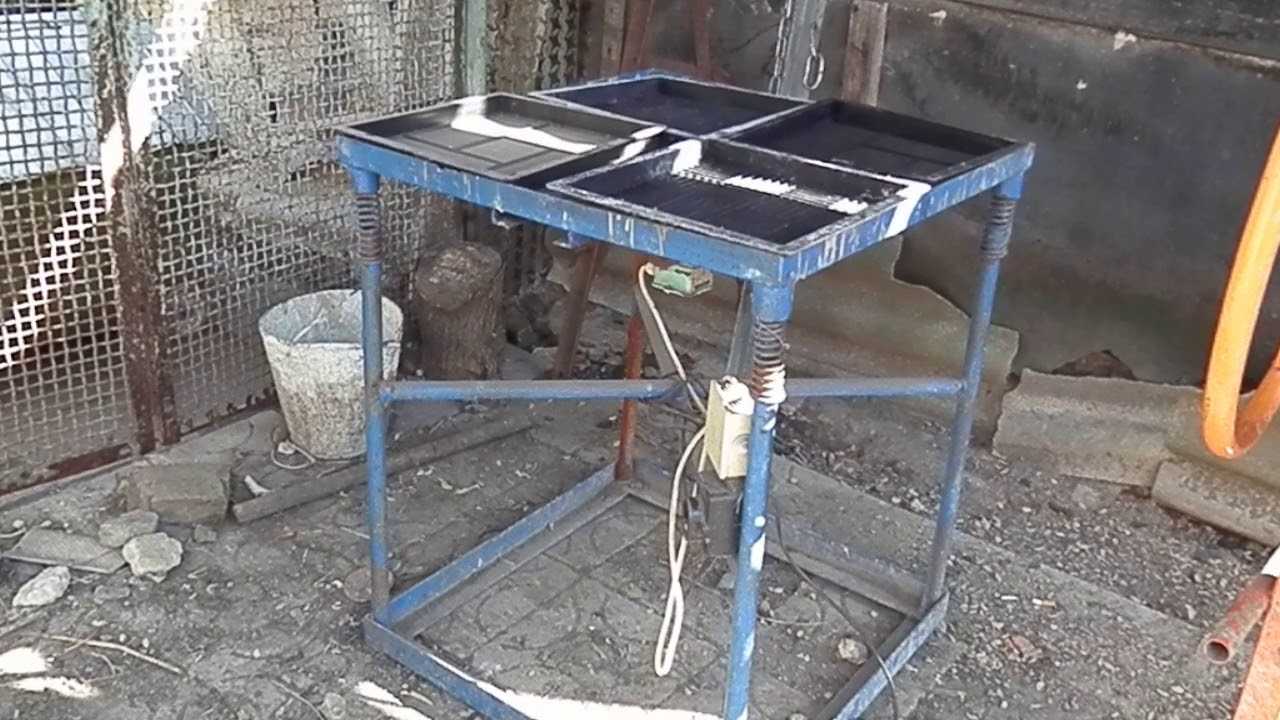

Инструкция по изготовлению вибростолов

Если вы не готовы потратить деньги на агрегат, который пригодится вам единожды, но желание сэкономить на покупке тротуарной плитки высоко, стоит попытаться изготовить вибростол своими руками. Что же необходимо, чтобы изготовить вибростол своими руками:

• чертеж;
• четыре стальные трубы;
• уголок (швеллер);
• металлический лист для изготовления столешницы;
• болгарка или электроножницы для работы с металлическими элементами;
• вибромотор на 220 В нужной мощности и четыре болта для его закрепления;
• сварочный аппарат;
• дрель.

В том случае, если все необходимое есть у вас в наличии, можно приступать к изготовлению вибростола своими руками.

1. Оптимальные размеры основания стола — 70 смx70 см, однако каждый мастер вправе изготовить стол таких размеров, которые соответствуют его потребностям. Чем больше объем производства, тем, соответственно, шире должна быть вибрирующая поверхность стола и мощнее двигатель. Основание легко сделать из металлического уголка (достаточно 50×50 мм) или швеллера. Отдельные элементы его можно соединить при помощи электросварки или болтов. В последнем случае конструкция получится разборной. Это удобно, если вы собираетесь перемещать ее с одного объекта на другой. Однако болты имеют свойство расшатываться, поэтому жесткость конструкции уменьшится.
2. К готовому основанию необходимо присоединить ножки из стальных труб. Для придания устойчивости агрегату к ним либо приваривают металлические пластины, либо закапывают их в землю и заливают цементным раствором. Первый вариант используют, если требуется передвижная конструкция. Во втором случае стол будет стационарным.

При изготовлении ножек нужно учесть три момента:

• вибромотор не должен касаться земли;
• высота ножек должна быть такой, чтобы мастеру было удобно работать, не нагибаясь;
• все 4 ножки должны быть строго одинаковых размеров, иначе столешница будет располагаться под углом и бетонная смесь станет вытекать при вибрации.

После того, как вы подготовили основание, пора приступать к изготовлению столешницы. Для этого в каждый угол, а также в центр основания необходимо закрепить шесть стальных пружин. Приобрести их можно на авторынке. Пружины от мопеда, разрезанные на две части, отлично подойдут для изготовления вибростола. Также пригодны пружины от амортизаторов или клапанов автомобильного мотора.

В качестве рабочей вибрирующей поверхности часто используют лист стали с бортиками, к которому снизу прикреплен вибромотор. Место, в котором его следует закрепить, отмечено на чертеже. На столешнице располагают формы, в которые и заливают бетон. Другой вариант конструкции рабочей поверхности — стальная рама с листом ОСБ, ДСП или фанеры внутри.

Соединить столешницу и станину можно разными способами:

• пружину одним концом приварить к рабочей поверхности, а другим — к основанию (неразъемное соединение);
• один конец пружины электросваркой закрепить на столешнице, а другой вставить в стакан высотой, равной трети пружины, установленный на станине;
• можно поменять местами места крепления пружины и расположения стаканов.

Вибродвигатель закрепляют на столешнице неподвижно. Если использовать модели ИВ-98 или ИВ-99, то вибрация получится очень сильной. Рабочая поверхность в этом случае должна быть из стального листа толщиной не менее 10 мм или иметь утяжеление (бетонные балласты).

Этого не потребуется, если взять самый обыкновенный электродвигатель и установить на нем самодельный эксцентрик вместо шкива. Впрочем, можно отрезать отдельные его части или просверлить в нем несколько отверстий, произведя таким образом его разбалансировку.

Расположить вибродвигатель можно тремя способами:

• в горизонтальной плоскости (вибрация тогда получится горизонтальной);
• в вертикальной плоскости (с горизонтальными колебаниями);
• под углом в 45 градусов к столешнице (для получения вибрации во всех плоскостях).

Как видите, конструкция проста и изготовить вибростол своими руками вполне реально. Было бы желание.
