Какую схему разводки проводки выбрать для квартиры

Контур заземления

Внешне устройство представлено конструкцией из вкопанных в землю электродов (не меньше двух метров длиной), которые обварены в верхней части полосовым металлом. От них идет заземляющий провод в виде плоской или круглой стали. Кабель тянется к распределительному внутридомовому щитку, соединяется с клеммами медным проводом.

Различают схемы заземления:

• Замкнутая. Три стальных штыря вбивают в грунт треугольником. Плюс в том, что если один стержень не будет работать, остальные части останутся работоспособными.
• Линейная. Колья вбивают последовательно, соединяют стальной полосой. Схема проще по изготовлению, но работает менее надежно.

Конструкции усовершенствуют, например, в основе выполняют прямоугольник или овал, но меньше трех стержней использовать не рекомендуется.

Монтаж электропроводки своими руками

Если предварительные расчеты были выполнены верно, а схема будущей проводки составлена правильна, проблем с монтажом не будет. Главное — соблюдать технику безопасности.

Первый этап работ — разметка. Линия кабельной прокладки рисуется ярким маркером прямо на стенах/потолке и строго по схеме. Делаются все необходимые пометки — места расположения розеток, выключателей, светильников, приборов, щита отключения (ЩО).

Этап второй — штробирование стен (глубина штробы примерно 20 мм, ширина равна ширине укладываемого кабеля), если проводка будет скрытой. Или осуществляется монтаж проводов открытым способом.

Для оборудования все отверстия выполняются перфоратором (насадка-«коронка»). В углах помещений обязательно оформляются сквозные отверстия для кабельного перехода.

На потолке кабель можно прикрепить непосредственно к перекрытиям или спрятать в их пустотах (с оформлением отверстий ввода/вывода), а после закрыть все декоративным потолком.

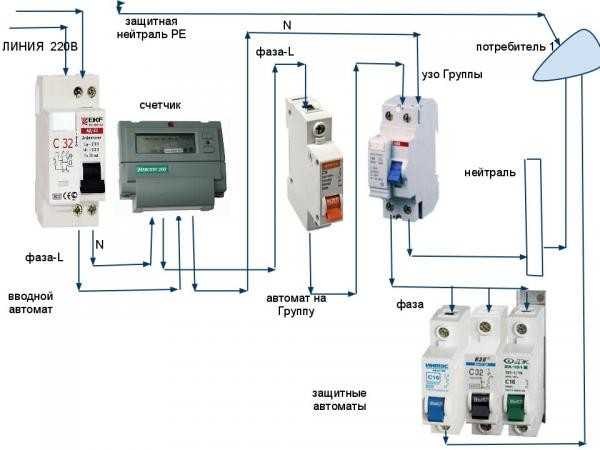

Поэтапно монтаж электропроводки после всех подготовительных мероприятий выглядит следующим образом:

1. Сначала устанавливается ЩО, а к нему подключается УЗО (в стандартном щитке внизу расположены заземляющие клеммы, наверху — нулевые, а между ними установлены автоматы).
2. Дальше внутрь заводится кабель, но не подключается. Следует знать, что подключить этот кабель может только электрик с соответствующей профессиональной квалификацией и допускающим удостоверением.
3. Вводный кабель к ЩО подводится следующим образом:
   • синий провод крепится к нулю;
   • белый проводок — к верхнему контакту УЗО (то есть к фазе);
   • желтого цвета с зеленой полосой провод крепится к заземлению.

Что же касается автоматов, они последовательно сверху соединяются белым проводом-перемычкой или специальной фабричной шиной.

Важно: следует очень внимательно смотреть на маркировку и сопроводительные отметки производителя кабеля — цвета могут отличаться от приведенных выше. И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке. И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке

И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке.

Открытый вариант монтажа

Открытую проводку монтируют последовательно:

• по нанесенной разметке закрепляются короба или же кабель-каналы (на саморезы, 5-10 см от края, шаг 50 см);
• ставятся распределительные коробки, выключатели, розетки;
• кладется кабель от розеток к ЩО (от точек подключения ВВГ — 3*2,5 провода);
• от лампочек и включателей ведется ВВГ (3*1,5 кабель) к распределительному коробу.
• в распределительных коробках жилы проводов соединяются зажимами или клеммами WAGO по цвету.

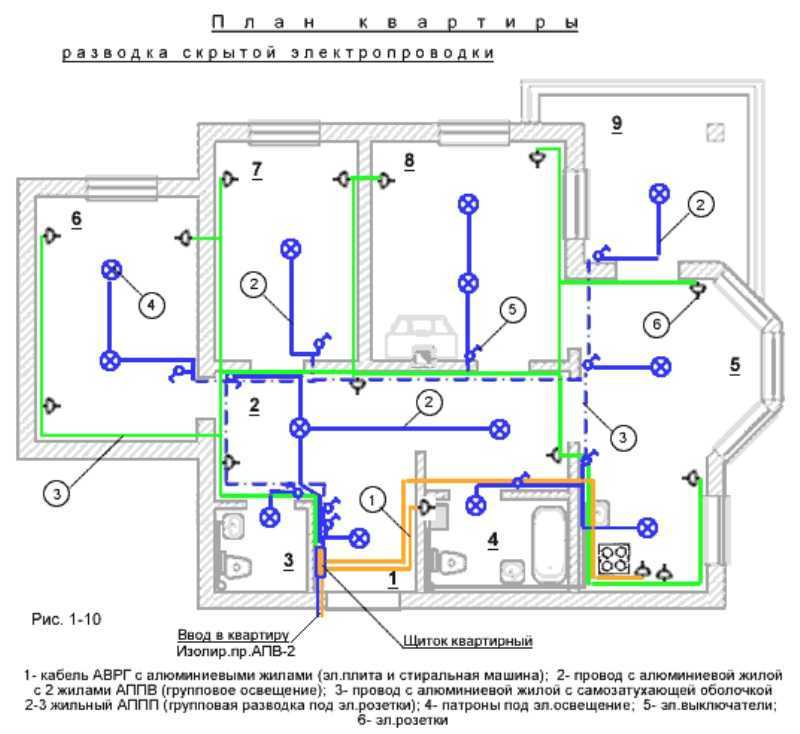

Разводка скрытой проводки

Различие скрытой и открытой проводки заключается в том, что провод в первом варианте кладется по специальным гофрам в заранее оформленные штробы. Такой метод позволяет осуществлять замену/ремонт проводки, серьезно не нарушая отделки. Распределительные коробки и подрозетники в этом случае ставятся в специально проделанные ниши.

Чтобы уплотнить проводку, можно использовать гипсовую шпатлевку, а после выполнения монтажа, штробы скрытой электропроводки заштукатуриваются.

Электропроводка в частном доме

В частном доме или на даче оформление электрического кабеля потребует особых мер безопасности. Ведь такие строения могут быть выполнены из дерева. И проводка в них должна монтироваться с учетом следующих требований:

• использование кабелей с безупречной изоляцией и самозатухающих проводов;
• применение исключительно металлических распределительных и установочных коробов;
• обязательная герметизация любых соединений;
• недопущение соприкосновение открытой проводки со стенами и потолком (необходимо в обязательном порядке использовать фарфоровые изоляторы);
• ведение скрытой проводки только по медным трубам и стальным проводам, обязательно с обеспечением заземления;
• монтирование пластиковых гофр и коробов в штукатурку.

А чтобы повысить безопасность деревянного жилья, специалисты рекомендуют устанавливать в таких домах УЗО — дифференциальное реле, которое на возможную утечку тока или короткое замыкание оперативно реагирует «выбиванием» автомата.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

пайка

сварка с предварительной скруткой

Подробнее

опрессовка

зажим Wago

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Устройство штроб

В современном жилье проводка открытым способом используется очень редко, а внутренний монтаж имеет особенности, зависящие от материала строительных конструкций.

На кирпичные стены кабели монтируют до оштукатуривания, фиксируя проводку хомутами. Если такая стена уже оштукатурена, то по штукатурке выполняют штробы нужного сечения с предварительным надрезом поверхности болгаркой.

Штробление стен в панельных домах следует выполнять с осторожностью – не глубже штатного штукатурного слоя панели и не повреждая арматуру конструкций. В монолитных домах проводку либо крепят на «чёрные» стены до оштукатуривания, либо укладывают в штробы, выполненные в старой штукатурке

В монолитных домах проводку либо крепят на «чёрные» стены до оштукатуривания, либо укладывают в штробы, выполненные в старой штукатурке.

Проводка кабелей сквозь стену между смежными помещениями выполняется в жёсткий стальной канал-гильзу, предварительно вмонтированный в конструкцию с обязательным отражением в проекте).

Гнёзда под монтажные и распределительные коробки выполняются дрелью с корончатым сверлом.

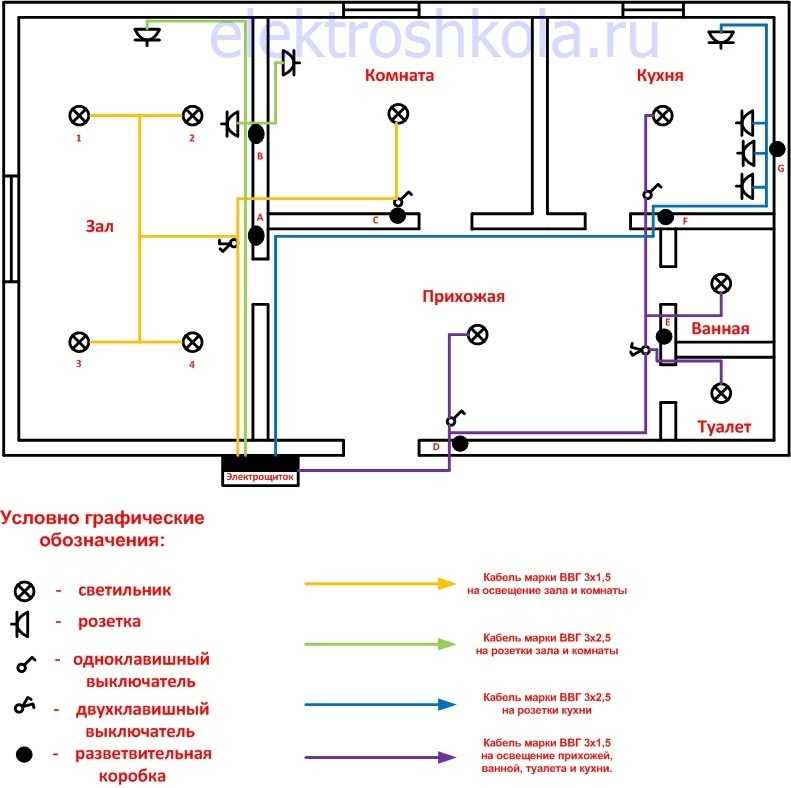

Способы выполнения разводки кабеля

Чтобы правильно выбрать вариант разводки по квартире, нужно учитывать технологические особенности каждой комнаты.

Санузлы характеризуются присутствием мощных потребителей и повышенной влажностью. Чтобы исключить малейшую вероятность поражения током, необходимо каждое устройство подключать через отдельный автомат с обязательным использованием заземления. Розетки должны иметь защитную крышку, предотвращающую попадание внутрь них воды.

Для кухни требуется веерная схема, так как в этом помещении находится много бытовой техники, расположенной в разных местах. Для мощных изделий (кондиционер, жарочный шкаф) следует предусмотреть отдельную линию от монтажной коробки.

Осветительная группа включает в себя центральные люстры и точечные светильники. В зависимости от конфигурации и площади помещения в нем устанавливается одна или две основные лампы. К выключателю подводится двухфазная линия. Далее к каждому прибору пускается одиночный провод, образующий замкнутый контур.

Составить схему можно с использованием одного из следующих способов:

1. Последовательный. Состоит из фрагментов, расположенных один за другим. Узловые блоки не используются. Преимуществом такого варианта является экономия материалов, так как они расходуются по минимуму. Недостатки тоже есть — нагрузка на линию распределяется неравномерно, при нарушении целостности одного элемента обесточивается вся система.
2. Параллельный. На каждое направление обустраивается отдельный узел. Схема подразумевает большой расход кабеля и монтажных коробок. Плюс в ее надежности — при выходе из строя одного направления, остальные продолжают функционировать. От одного из них можно протянуть к приборам удлинитель.
3. Комбинированный. Здесь сочетаются параллельный и последовательный способ. Параллельный используется для подачи тока в коробки, разводки по потолку и стенам. Последовательно соединяются осветительные приборы и розетки одной группы.

Выбор зависит от площади помещения, количества и мощности потребителей.

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

Ввод электричества в дом

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам

Воздушный кабель:

1. Дешево стоит и быстро монтируется.
2. Выглядит не слишком эстетично.
3. Может быть оборван со временем (например, ветром или краном).
4. Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества

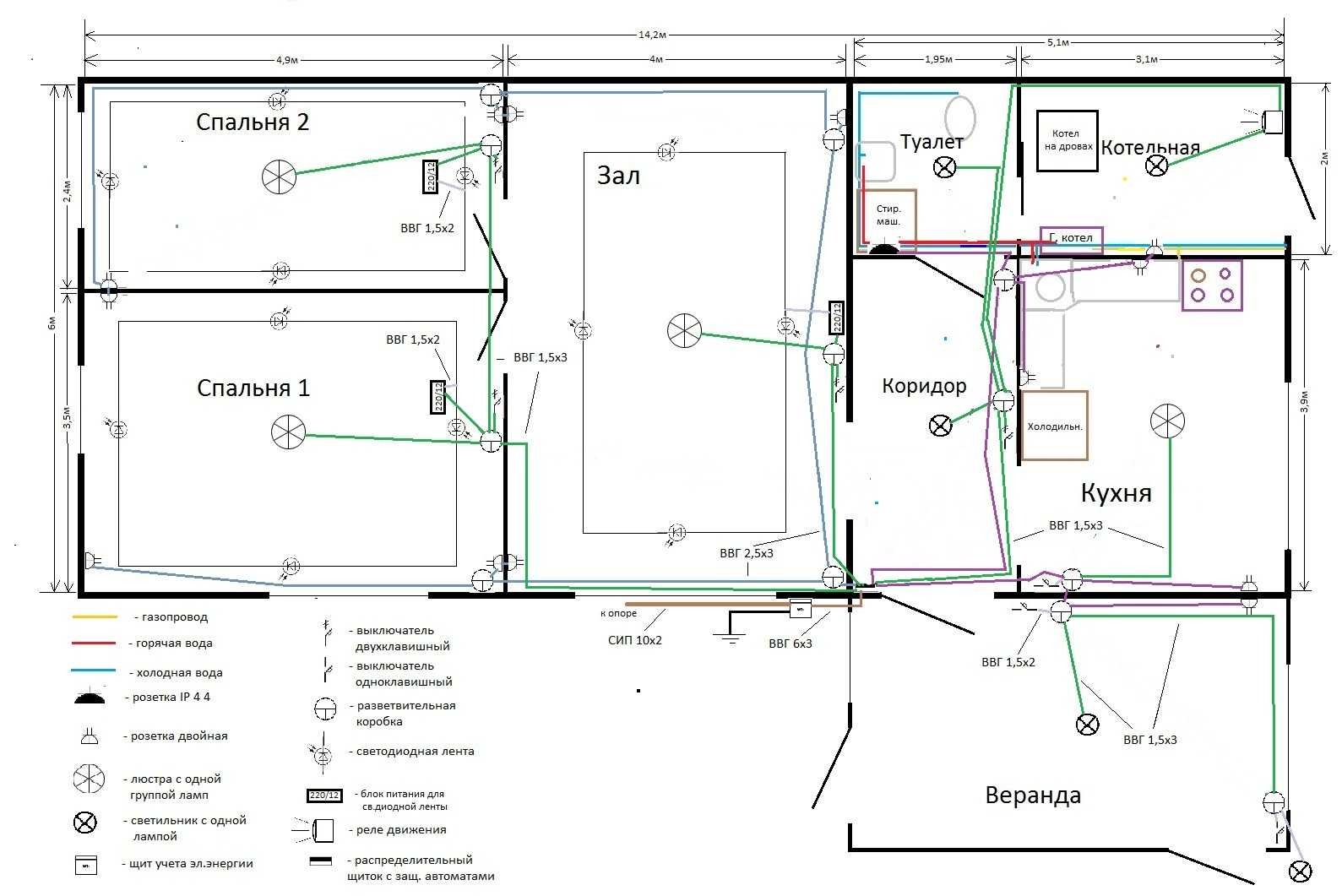

Особенности монтажа электропроводки в частном доме

Проводить электричество на даче или в коттедже начинают сразу после возведения стен и крыши. На этом этапе пользуются услугами электрика или выполняют работы своими руками.

Второй вариант экономит время, однако для его реализации нужно уметь составлять схемы, владеть инструментом и строго соблюдать технику безопасности.

Энергия к частным домам подводится от трансформаторной подстанции. Напряжение поступает по подземным или воздушным линиям. На первом этапе необходимо рассчитать суммарное энергопотребление. От этого зависит выбор типов кабелей, коммутационных и защитных приборов.

Платные программы

До покупки некоторые разработчики предлагают ознакомиться с пробной версией продукта. Применяют временное ограничение на 15-30 дней без ухудшения функциональности. Также предоставляют варианты программ в базовом исполнении. Для получения доступа к расширенным возможностям надо внести соответствующую оплату.

Splan

Этот продукт создан для радиолюбителей. С помощью программы можно нарисовать электрическую схему любого уровня сложности с применением стандартных обозначений типовых компонентов. В тематическом разделе выбирают транзисторы, диоды, иные детали. Для перемещения выделяют необходимый элемент или группу. Созданные чертежи конвертируют в BMP, GIF, иной формат для вывода на печать.

Autocad

Для создания электрической схемы проводки квартиры (частного дома) надо купить дополнение к стандартному пакету — Electrical. Для проектирования схем можно использовать:

• автоматизированную нумерацию проводов;
• повторное применение нарисованных цепей;
• библиотеки с графическими обозначениями типовых компонентов;
• проверку работоспособности.

Nanocad

Это российский аналог Autocad. Базовая программа предоставляется бесплатно. Для работы с электрическими схемами надо приобрести специализированный модуль. Продукт предназначен для автоматизации проектирования силового оборудования гражданских объектов. С помощью встроенных инструментов можно сделать электро- и светотехнические расчеты. В подготовленном пакете формируются следующие документы:

• отчеты с результатами вычислений;
• кабельный журнал;
• схемы электропроводки;
• планы размещения оборудования;
• спецификации комплектующих.

Встроенные базы данных содержат сведения о наименованиях и параметрах оборудования. Для создания реалистичных изображений пригодятся модели в формате 3D.

Eagle

Этот программный продукт создан для автоматизации рисования электронных схем и печатных плат. Даже в платной версии отсутствует русификация. Есть специализированные сборки для инсталляции на ПК, работающие под управлением Windows и Linux.

Эльф

Программный комплекс для профессиональной разработки электротехнической проектной документации. С помощью специализированных моделей можно подготовить:

• чертеж с закладкой труб для кабельной трассы;
• план размещения выключателей в щите с учетом размеров изделий;
• расчет длины проводки;
• монтажную схему светильников.

Распределенный по группам отчет с нагрузками можно вывести на печать или сохранить в файле для хранения и экспорта.

Шаг 3.2: Монтаж электропроводки скрытого типа

В частных домах или жилых квартирах чаще всего применяется именно скрытая проводка. И в этом ничего странного, так как она незаметна, прочна, и безопасна. В процессе ее прокладки придерживайтесь следующих правил:

• Если работаете с готовой стеной – обязательно проделайте штробы для кабеля. Если стены пока ничем не облицованы, тогда крепите провода на кирпич специальными монтажными элементами, после чего обязательно заделайте их штукатуркой;
• Там, где кабели будут пересекаться друг с другом, нужно обмотать некоторые их участки изоляционной ленты – для повышения изоляции, и обеспечения дополнительной безопасности;
• Мастера-эксперты советуют в процессе крепления кабелей на стенах делать отступы по полметра. В качестве фиксаторов стоит использовать крепежи из пластика, или раствор алебастра;
• Продумайте места для установки распределительных коробок. В них нужно заранее проделать все необходимые отверстия. Крепить изоляционные коробы необходимо на алебастр;
• Там, где сеть будет выходит на осветительный прибор, необходимо усилить его, проложив кабель в гофротрубе.

Все остальные монтажные работы идентичны как для открытой, так и для скрытой проводки. Так, на этом этапе производится скрутка кабелей в следующей последовательности:

1. На 7-9 см. заведите кабеля в коробку для последующего его подключения к электроточке;
2. Снимите изоляционный слой примерно на 5 см.;
3. Зачищайте ножом жилы кабеля, пока он не станет блестеть «металлом»;
4. Скрутите жилки одна с другой, заизолировав каждый «голый» участок.

После выполнения всех работа по монтажу остается еще один процесс – проверка работоспособности электросети и, при необходимости, наладка отдельных ее узлов.

Правила техники безопасности

Все работы выполняются инструментом с изолированными рукоятками, в прорезиненных перчатках. Для штробления стен на высоте лучше всего использовать козлы или стремянку с горизонтальным упором. Обычная стремянка недостаточно надежна.

Замена электропроводки своими руками – задача достаточно сложная, но выполнимая, если вы умеете составлять и читать схемы электроснабжения. Иначе лучше не рисковать и обращаться к профессиональным электрикам.

В заключение предлагаем посмотреть видео-обзор, как выбрать правильный материал и сделать проводку самостоятельно:

https://www.youtube.com/watch?v=fe01LgsLmCk

Какой способ прокладки электричества выбрать

Кабели в коттедже можно укладывать наружным или скрытым методом.

Открытая

Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.

В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.

Скрытая

В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.

После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.

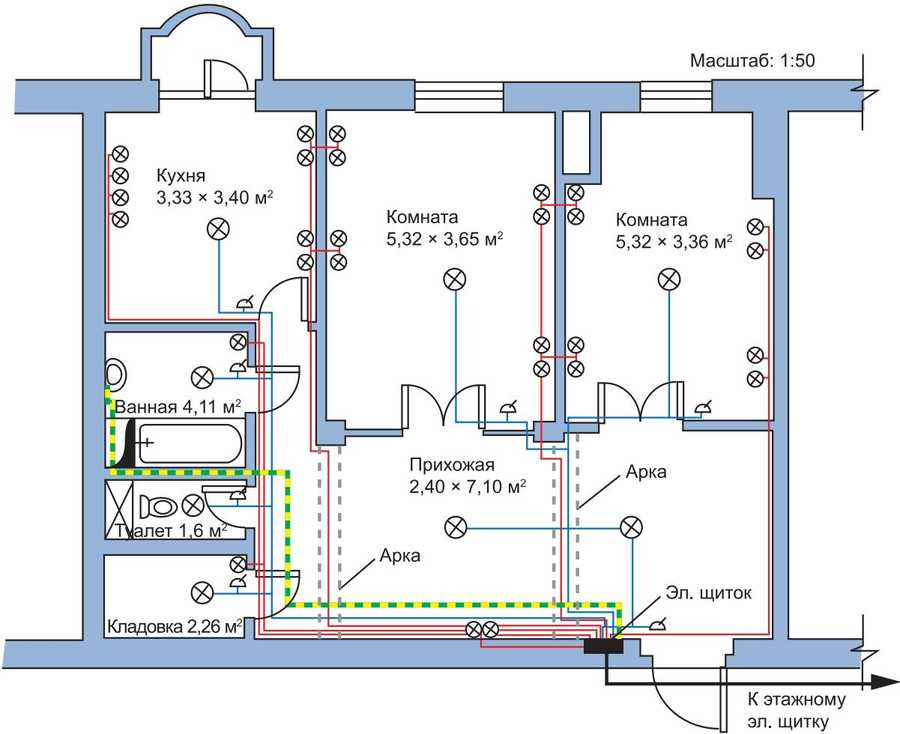

Современная электрическая разводка

Теперь, что касается современной схемы разводки электропроводки в квартире. Обратимся опять к правилам ПУЭ, в которых четко определено, что минимальное сечение вводного кабеля должно быть 2,5 мм², при этом учитывается, что этот кабель изготовлен из меди. Но, как показывает практика, даже этого сечения сегодня мало ввиду большого количества бытовых приборов в современных квартирах. Поэтому рекомендуется использовать медные провода площадью или 4, или 6 мм².

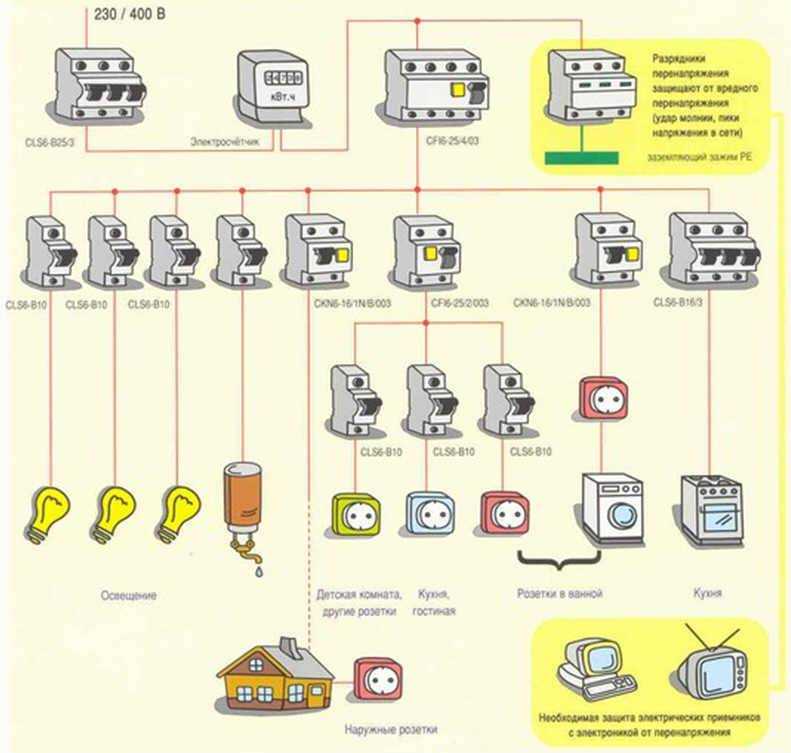

Группы потребителей

Как было сказано выше, основное требование современной схемы электропроводки – это распределение нагрузок в сети по группам потребителей. С освещением все просто, потому что современный подход к экономии электроэнергии создал условия, при которых нагрузка на освещение очень мала ввиду использования в квартирах энергосберегающих источников света.

А вот с розетками немного сложнее.

• Во-первых, сегодня в квартирах устанавливается большое количество розеток, так сказать, про запас. Это и понятно, потому что переносных электрических приборов в настоящее время используется много. И чтобы не было проблем с подключением всех, и устанавливаются розетки в каждой комнате от трех до шести, сдвоенные, строенные и так далее. Сюда же можно отнести переноски с большим количеством гнезд.
• Во-вторых, проводится группирование розеток. И таких групп в каждой комнате может быть несколько.
• В-третьих, для подключения их используется трехжильный кабель с сечением 2,5 мм², чаще всего марки ВВГнг 3х2,5.
• В-четвертых, соединение розеток производится не напрямую между собой, как это делалось раньше, а через распаячные (ответвительные) коробки.
• В-пятых, на каждую розеточную группу обязательно устанавливается один автомат номиналом 25 А.

Вернемся к освещению и автоматам для них. Как уже было сказано выше, современное освещение обладает минимальной мощностью потребления, поэтому не стоит использовать для его защиты автоматы большого номинала. Специалисты уверяют, что автомат в 10 А – достаточная защита. Если после подсчета нагрузки от освещения 10-амперного автомата будет недостаточно, то не стоит устанавливать автомат на 16 А. Оптимальный вариант – разбить электроразводку освещения на две группы.

Но и это еще не все. К примеру, однокомнатная квартира, где схема разводки проводов достаточно проста, к тому же она небольшая. Плюс использование экономичных ламп. Это дает возможность установить в распределительный щит именно на освещение автоматы номиналом три или шесть ампер. Для подключения же можно использовать трехжильный кабель сечением 1,5 мм², к примеру, ВВГнг 3х1,5.

Стационарные приемники

Говоря о стационарных электроприемниках, необходимо отметить, что их стационарность-то является относительной. То есть, никто не запрещает переносить их в другое помещение, для этого никаких разрешений не требуется. Кроме вышеупомянутой варочной плиты, к стационарным потребителям можно отнести стиральную и посудомоечную машину, кондиционер. И хотя все они включаются в обычную штепсельную розетку, требования к подключению у них более строгие и жесткие.

• Если подключение производится через розетку в однофазной сети, то необходимо установить розетку соответствующего номинала (большей величины). Если к трехфазной, то необходима соответствующая розетка.
• От распределительного щитка к каждому стационарному потребителю проводится свой шлейф, где используется кабель сечением не ниже 4 мм². Количество жил в кабеле может быть три при однофазном подключении, или четыре при трехфазном.
• В распределительном щите обязательно на каждого потребителя устанавливается свой автомат, точно подобранный по мощности и номинальному току прибора.

Штробление стен в панельном доме

В таких зданиях все стены, потолки и полы имеют повышенную прочность. Преимуществом таких поверхностей является то, что они ровные. Штробить их не желательно. Такая разводка электрики в квартире занимает много времени, от нее много пыли и шума. Если платинируется установить подвесные потолки, то идеальным вариантом будет сделать разводку открытым методом. При этом кабеля следует проводить под потолком с использованием гофрорукава или монтажного короба. Подвесной потолок должен полностью скрыть электропровода.

При утеплении стен изнутри материал можно использовать для того, чтобы скрыть проводку. Выполнять разводку можно, только если стены не промерзают при низких температурах и на них не образуется конденсат. Провода прокладывают на уровне пола, потолка, в панельных швах. В продаже имеются специальные плинтусы как для пола, так и для потолка. В них есть полости, предназначенные для прокладки кабелей. Для того чтобы установить розетки и выключатели стены придется штробить.

Расчет электроустановочных изделий

Следующим этапом будет подсчет необходимого количества розеток, выключателей, светильником. Для жилых комнат существует правило, согласно которого, в помещении должно быть не менее одной розетки на 6 м2. Для кухни и ванной комнаты необходимо запланировать розетки в большем количестве. В наиболее оптимальном варианте, их должно быть на кухне от 3 до 5 штук. Ведь современная хозяйка активно пользуется холодильником, посудомоечной машиной, микроволновой печью, мультиваркой, блендером, электрочайником и другими приборами.

Для ванной комнаты будет достаточно двух розеток, поскольку здесь, чаще всего, подключаются только стиральная машина, электробритва или фен. На случай возможной установки электрического водонагревателя можно добавить еще одну розетку. Учитывая мощность подключаемых приборов, для кухни и ванной должны быть запланированы отдельные линии, защищенные устройствами защитного отключения. Для прихожей и коридора обычно планируется 1-2 розетки.

Отдельная линия прокладывается под приборы освещения. В этом случае, необходимо произвести расчет оптимального количества осветительных точек и выключателей.

Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой.

Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Разные схемы соединения

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

С чего начинается составление схемы проводки?

Перед осуществлением планирования разводки проводки, нужно составить план дома и спланировать электроприборы, которые будут использоваться в вашем жилище.

Соответственно, для составления плана дома, а затем и схемы, которая определит разводку проводки в доме, нужно подготовить:

• линейку;
• ручку;
• лист бумаги (может быть с тетради, может быть и А4 и больше);
• цветные фломастеры или карандаши.

Итак, с самого начала нужно нарисовать план своего дома или квартиры.

Полезный совет: его можно взять в БТИ или ДЭЗе. Этот вариант является наиболее оптимальным, поскольку вы будете иметь очень точный план дома и всех его комнат. Этот план можно сфотографировать или отсканировать, а затем распечатать в двух экземплярах. Таким образом вы не будете нуждаться в рисовании самого плана. Каждую комнату следует пронумеровать.

Дальше начинается самое интересное — нужно определиться с электроприборами, которые будут использоваться в определенной комнате

Например, если берете во внимание ванну, то планируете в ней размещение бойлера, стиральной машинки и других необходимых приборов. То есть с самого начала определяется список приборов и только. Рекомендуется составить отдельный список приборов для каждой комнаты

Рекомендуется составить отдельный список приборов для каждой комнаты.

Рисуем план квартиры

После этого нужно спланировать размещение мебели и других важных элементов в каждой комнате. В результате на первой копии плана обозначаются места размещения мебели и электроприборов.

Для этого используются разноцветные фломастеры. Конечно, если планируется разводка в частном доме, то не следует забывать и о других хозяйственных зданиях.

Во время планирования главной задачей является определение мест размещения электроприборов. Это нужно для того, чтобы знать, где будут находиться розетки и осветительные приборы. Что касается выключателей, то их количество зависит от количества светильников. Их местом размещения является часть стены возле дверного проема.

Следующая задача в получении ответа на вопрос, как правильно спланировать и развести проводку в частном доме, состоит в определении мест размещения розеток, выключателей и светильников. Розетки, конечно, будут размещаться на стене за основным электроприборами. Размещение выключателей вы уже знаете. Что касается светильников, то нужно знать, какие светильники будут использоваться.

Если свет в комнате будет создавать одна люстра, то она должна размещаться по центру потолка. Для обозначения ее места положения проводят две линии. Одна должна соединять середины боковых сторон потолка. Вторая должна соединять середины продольных сторон потолка. Место их пересечения является местом размещения люстры.

Совсем по-другому будет обозначаться место положения точечных светильников. В этом случае все очень просто: обозначают место их размещения. Местоположение каждой розетки, каждого выключателя и всех светильников обозначают на второй копии плана дома. Обозначены точки будут конечными для каждой ветви проводки. Начальной точкой является счетчик.
