Общие советы по самостоятельной установке

Бесперебойная подача воды предполагает установку автоматики. Именно от нее зависит правильная и бесперебойная работа системы водоснабжения. В комплект для оснащения скважины или колодца входит глубинный насос, обратный клапан, поплавок с датчиком, реле давления, бак гидроаккумулятора и электронный блок управления.

Погружной насос легко передвигать самостоятельно поскольку он обладает компактными размерами

Обратный клапан представляет собой перепускную мембрану, которую устанавливают там, где находится выход силового агрегата. Мембрана не позволяет жидкости выливаться из трубы. Поплавковый датчик является элементом автоматики, определяющим уровень воды в скважине или колодце.

Советы по установке погружного насоса:

В системе может отсутствовать обратный клапан. В таком случае им нужно оснастить выходное отверстие. На клапан устанавливают муфту, а уже на нее выполняют крепление трубы.

Как подсоединить помпу к скважине и водопроводу

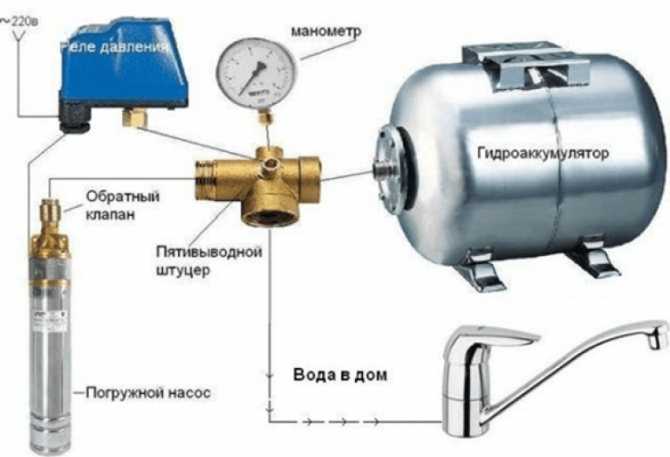

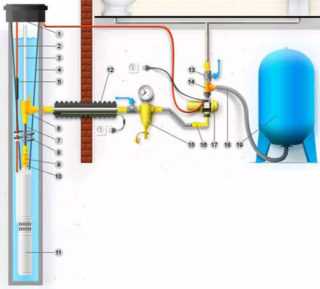

Система водоснабжения с погружным насосом

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
2. К аппарату подсоединяют трос, электрический провод, шланг.
3. Устройство плавно опускают в скважину.
4. Когда насос достигнет дна, его поднимают на полметра-метр.
5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

Как подсоединить помпу к скважине и водопроводу

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
2. К аппарату подсоединяют трос, электрический провод, шланг.
3. Устройство плавно опускают в скважину.
4. Когда насос достигнет дна, его поднимают на полметра-метр.
5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

Правила установки и настройки «АКВАРОБОТА ТУРБИПРЕСС»

Блок «АКВАРОБОТ ТУРБИПРЕСС» предназначен для автоматического управления как поверхностными, так и погружными насосами. Совместима данная автоматика с однофазными насосными устройствами, мощность которых не превышает 1,5-2,2 кВт.

Основной функционал автоматики следующий:

• управление насосом путем поддержания в системе заданного пользователем верхнего и нижнего давления;
• отключение насоса при отсутствии возможности водозабора;
• поддержание рабочего состояния системы при снижении напряжения до 170 В.

«АКВАРОБОТ» имеет следующие технические характеристики:

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная

• допустимое рабочее напряжение – 170-250 В;
• максимальный ток – 16-20 А;
• максимальная пропускная способность насоса –120 л/мин., минимальная – 3 л/мин.;
• уровень давления для включения – 0,5-4,5 бар, для выключения – 2-5 бар;
• показатель срабатывания защиты – 5,5-7 бар.

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная: блок устанавливается на напорную трубу насоса до первой точки потребления воды из системы.

Подключать данную автоматику не допускается в систему без гидроаккумулятора. Минимальный объем мембранного бака должен быть не менее 20 л.

Автоматику «ТУРБИПРЕСС» нельзя подключать в систему без гидроаккумулятора

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Прямое подключение насоса чревато быстрым выходом насоса из строя. Основная причина неисправности это работа насоса вхолостую при падении уровня воды.

Для несложных систем водоснабжения оптимальным вариантом является включение в схему водоснабжения готовых (заводских) блоков автоматики (пример на фото). Иногда, такие блоки называют, станциями управления глубинным насосом. Иногда гидроконтроллером. Они нужны:

Модели блоков различны и набор перечисленных функций может меняться. Блок автоматического управления скважинным насосом устройство нужное и именно по этому, солидные фирмы включают его в комплектацию насоса, чаще с ограниченным функционалом.

По виду блок автоматики (гидроконтроллер) достаточно компактен. Подключение тоже простое, а простую электрическую схему скважинного насоса с блоком управления можно представить так.

Однако, для более долгой работы блока автоматики лучше рассмотреть схему его подключения через контактор. Контроллер обеспечит одновременное включение блока автоматики с погружным насосом.

Особенности подключения гидроаккумулятора к скважине

В статье не однажды упоминался гидроаккумулятор (он же гидробак, мембранный бак). В целом назначение данного элемента системы водоснабжения понятно, но роль его настолько важна, что вопрос требует более детального рассмотрения. Принцип работы бака выглядит следующим образом:

• вода поступает в мембрану, свободный газ сжимается, увеличивая давление на растянутую резину;
• бак наполнился – реле отключает насос;
• после открытия крана давление падает, реле вновь включает насос и доводит показатель давления до необходимой величины.

Описанная выше работа мембранного бака прямо указывает, что основным видом автоматики для скважинного насоса с гидроаккумулятором является реле контроля давления. Тандем мембранного бака и реле в значительной степени увеличивает срок эксплуатации насоса, так как обеспечивается защита от гидроудара при запуске насоса, а также сокращается частота включений – небольшое количество воды подается из бака.

При подключении гидроаккумулятора к скважине большое значение имеет установка обратного клапана. Основная его функция – не дать воде обратно уйти в скважину. Монтируется клапан на насос в месте его соединения с трубой подачи. Способ крепления – резьбовой. Резьба нарезается на крышку насоса. Монтаж системы имеет жесткую последовательность: вначале устанавливается клапан, затем подключается гидроаккумулятор.

Установка обратного клапана при подключении гидроаккумулятора к скважине имеет ключевую роль

Схемы подключения шкафов управления насосами

Сборка шкафа управления осуществляется в соответствии с электронно-техническими схемами, определяющими конфигурацию и функциональность щита. Наиболее простой является схема подключения одного насосного агрегата. Модели ШУН-0.18…ШУН-15 производства «Рубеж» являются типичными шкафами управления. Имеется 19 базовых исполнений с электродвигателями 0,18-110 КВт. Основные элементы:

• автоматический переключатель;
• источник резервного питания;
• реле защиты;
• контроллер;
• контактор.

Щит предусматривает несколько режимов – «Автоматический», «Ручной», «Отключен».

Ручное регулирование работой насосного агрегата осуществляется с фронтальной панели, а автоматическое происходит по сигналам от реле. На панели также имеются индикаторы состояния.

Схема подключения реле давления РД5 и защиты LP/3

Замена автоматического блока защитным реле LP/3 позволяет сократить расходы на обустройство собственной водяной скважины. Монтаж контактора упрощает электрическую схему, не снижая эффективность установки. Низкая стоимость подобного устройства привлекает владельцев автономных источников, компенсируя основной недостаток. Минусом данного варианта является необходимость запускать глубинную помпу вручную после прекращения работы.

Последовательное подключение с реле давления РД5 способствует остановке насоса как при снижении напора, так и при отсутствии воды в системе. Для перезапуска агрегата требуется присутствие владельца, приводящего в действие помповую станцию.

Элементы автоматической системы

Самостоятельное обустройство системы водоснабжения должно выполняться при условии, что мастер знает, как работают ее основные компоненты. Насос, который погружают в скважину, создает давление воды, когда его подключают к напряжению. Насосный кабель может подключаться непосредственно к сети электричества, тогда использование дополнительных устройств не потребуется.

Автоматическая система срабатывает, когда в доме открывают кран или включают бытовую технику. Включение помпы происходит после того, как реле подает соответствующую команду. Гидроаккумулятор формирует требуемое давление, которое провоцирует отключение устройства.

Элементы автоматики:

В процессе подключения происходит обмотка гидробака фум-лентой. После этого накручивают переходную муфту «американку». Латунный переходник оснащают реле давления и манометром. Для изготовления специального колена используют пластиковую трубу и фитинг. Для подключения шланга используют муфту с цанговым зажимом.

Автоматика: основные узлы и их назначение

Перед тем, как подключить погружной насос для скважины или колодца, монтируют водопроводную магистраль с необходимой автоматикой. Автоматические системы управления одинаковы для любого вида электронасосов, отличие состоит только в настройках управляющих приборов и объеме гидроаккумулятора. Основных узлов всего несколько, при подключении они размещаются в одном месте и выполняют следующие функции.

Реле давления

Основной прибор, осуществляющий автоматическое управление работой электронасоса. Внешне устройство имеет вид небольшой коробочки со штуцером для подключения к водопроводной линии. Принцип работы реле давления довольно прост: если напор в системе превышает допустимое значение, вода давит на клапан, размещенный внутри корпуса за штуцером, и связанная с клапанной диафрагмой металлическая пластина с толкателем размыкает контакты внутри прибора.

Кабель питания электронасоса при работе проходит через реле давления, одновременно происходит разрыв питающей цепи и насосное оборудование отключается. Предусмотрена настройка реле давления в определенном диапазоне двумя регулировочными винтами – один устанавливает верхний порог срабатывания, второй винт регулирует разницу между запускающим и отключающим прибор давлением.

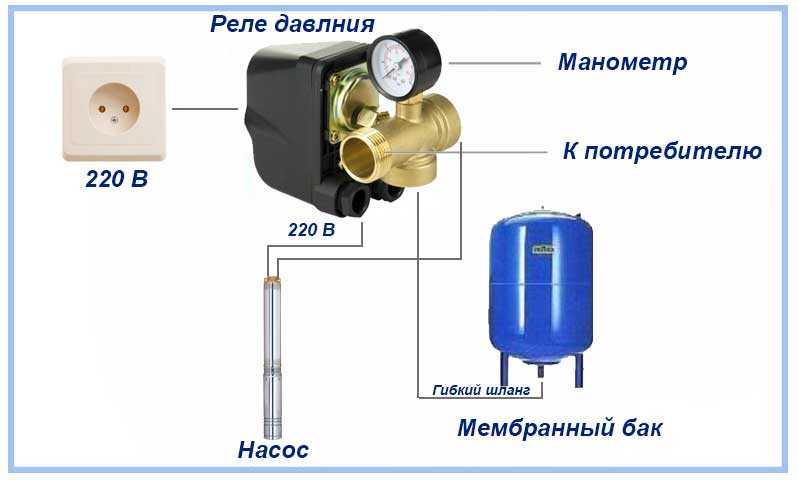

Рис. 2 Автоматика для глубинного насоса

Гидроаккумулятор и преимущества его использования

При включении и отключении электронасоса вода в водопроводной системе резко останавливается или моментально приходит в движение – это вызывает гидроудары, при которых трубопровод и оборудование испытывают повышенные нагрузки.

При потреблении воды, если не существует некоторого запаса, насос будет включаться и отключаться через незначительные интервалы времени – это приведет к повышенным нагрузкам на систему и оборудование и ускорит износ электронасоса.

Для устранения вышеприведенных негативных факторов в водопроводную систему устанавливают гидравлический аккумулятор. Устройство представляет собой цилиндрический металлический бак, внутри которого размещена резиновая мембрана. При закрытых кранах резиновая колба бака наполняется водой, при этом давление в гидроаккумуляторе должно быть равным или чуть ниже давления в системе. При пользовании водой она поступает в трубы из аккумулятора, увеличивая время нахождения электронасоса в отключенном состоянии.

Понятно, что чем больше объем гидробака на один насос, тем больший запас воды в системе и более длительное время оборудование будет находиться в состоянии покоя между запуском и остановкой, следовательно, увеличится ресурс его работы.

Стандартное минимальное значение объема гидробака не меньше 10 литров, верхняя граница может доходить и до 100 литров.

Манометр

Для настройки порога срабатывания реле и контроля давления в линии любая водопроводная система включает в себя стрелочный или индикаторный измеритель давления. Стандартный манометр имеет штуцер для подключения и две шкалы в разных единицах измерения для снятия показаний.

Реле сухого хода

Во многих схемах установки электронасосов в колодец или скважину и подключения к автоматике не указан такой важный элемент, как реле сухого хода.

Что произойдет в случае, если в водозаборном источнике закончится вода? Погружной насос будет работать без необходимого водного охлаждения, пока не выйдет из строя – напор в системе будет низким, реле давления не отключит насосное оборудование.

Многие модели глубинных электронасосов оснащены встроенным термореле, прерывающим цепь питания при перегреве обмотки, которое происходит в работающих без воды погружных агрегатах.

Подключение скважинного насоса без вспомогательного оборудования

Без блока управления, блока автоматики и прочего вспомогательного оборудования кабель электропитания насоса подключается в заранее установленную электрическую розетку с заземляющим контактом.

Заземление скважинного (погружного) насоса обязательно. Для непосредственного подключения заземления используется ГЗШ (главная заземляющая шина) дома, которая в свою очередь соединяется с существующим контуром заземления дома.

Для подвода электропитания к розетке насоса используется электрический кабель с заземляющей жилой. Напряжение питания погружного насоса 220 вольт.

Для электропитания насоса нужно выделить отдельную электрическую группу и защитить эту группу автоматом защиты. Номинал автомата защиты рассчитывается по электрической мощности насоса. Так для насосов до 3 000 Вт нужен автомат защиты на 10 Ампер, для насосов большей мощности понадобится автомат защиты в 16 Ампер.

Важно! Данное подключение нельзя рассматривать, как правильное. Оно лишь показывает общий принцип подключения скважинного насоса. Отсутствие автоматики в управлении работой насоса приведет к его неисправностям при пропадании воды (сухом ходе) в системе подачи

Отсутствие автоматики в управлении работой насоса приведет к его неисправностям при пропадании воды (сухом ходе) в системе подачи.

Причины снижения давления в системе и как увеличить напор воды в насосной станции

Ситуации, когда напор воды в насосной станции не удовлетворяет требованиям, довольно частые. Не стоит торопиться регулировать работу автоматики водяного насоса. Для решения проблем прежде всего стоит провести следующую диагностику:

На напор воды влияет не только автоматика, но и состояние фильтров, воздушное давление в системе, герметичность всасывающего трубопровода

1. Проверить состояние фильтров. Примеси песка, глины и другие элементы могут не только забивать фильтры, но и вызывать коррозию элементов системы, что обязательно скажется на эффективности работы насоса.
2. Измерить воздушное давление в системе. Его снижение также влияет на полноценное функционирование станции.
3. Убедиться в герметичности всасывающего трубопровода.

Если в результате вышеперечисленных действий проблемы не выявлены, необходимо вмешаться в работу автоматики: проверить состояние гидроаккумулятора и настроить реле давления для скважинного насоса. Довольно часто допускается ошибка, при которой выставляется высокий уровень нижнего давления. Станция в таком режиме практически не выключается, что, естественно, пагубно сказывается на ее функционировании.

Причиной слабого давления могут стать и повреждения мембраны, микротрещины бака. Иногда устранение дефектов невозможно, требуется полная замена гидроаккумулятора.

Давление воды в системе легко регулируется автоматикой

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
4. Подсоедините станцию к электросети и включите ее.
5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

1. Отключите агрегат и слейте воду из гидроаккумулятора.
2. Снимите крышку с реле давления.
3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Шкаф управления

Наиболее совершенный автомат для контроля над работой  насосного оборудования – это шкаф управления. В это устройство встроены все необходимые узлы и предохранительные блоки для управления погружным насосом.

С помощью такого шкафа можно решить множество задач:

1. Оборудование обеспечивает безопасный плавный запуск двигателя.
2. Осуществляется регулировка работы частотного преобразователя.
3. Устройство отслеживает эксплуатационные параметры системы автономного водоснабжения, а именно давление, температуру жидкости, уровень воды в скважине.
4. Автомат выравнивает характеристики тока, подающегося на клеммы двигателя, а также регулирует частоту вращения вала насосного оборудования.

Также есть шкафы управления, которые могут обслуживать несколько насосов. Эти изделия могут решать ещё больше задач:

1. Они будут контролировать периодичность работы насосов, что позволит увеличить срок службы агрегатов, поскольку благодаря блоку управления может обеспечиваться равномерный износ механических частей.
2. Специальные реле будут отслеживать непрерывную работу насосных изделий. При выходе из строя одного агрегата, работа будет перекладываться на второе изделие.
3. Также система автоматики может самостоятельно контролировать исправность насосного оборудования. Во время длительного бездействия насосов будет предотвращаться их заиливание.

В стандартную комплектацию шкафа управления входят следующие узлы и элементы:

• Корпус в виде стальной коробки с дверками.
• На основе крышки корпуса изготавливается лицевая панель. В неё встроены кнопки пуска и остановки. На панели устанавливаются индикаторы работы насоса и датчиков, а также реле для выбора автоматического и ручного режима работы.
• Возле входа в аппаратный отсек шкафа устанавливается устройство контроля фаз, которое состоит из 3-х датчиков. Этот блок отслеживает нагрузку по фазам.
• Контактор – это изделие для подачи электрического тока на клеммы насоса и отключения агрегата от сети.
• Предохранительное реле для защиты от короткого замыкания. В случае замыкания будет повреждён плавкий предохранитель, а не обмотка электродвигателя насоса или узлы и детали шкафа.
• Для контроля над работой агрегата в шкафу стоит блок управления. Здесь есть датчики переполнения, запуска и остановки насоса. При этом клеммы этих датчиков выводятся в скважину или гидробак.
• Для управления вращением вала электродвигателя используется частотный преобразователь. Он позволяет плавно сбрасывать и наращивать частоту вращения двигателя при запуске и остановке насосного оборудования.
• Датчики температуры и давления присоединяются к контактору и предотвращают запуск насоса в неподходящих условиях.

Установка поверхностного электронасоса

Для установки поверхностного электронасоса, наружных станций требуется сделать и оборудовать скважину. В частных и загородных домах, на дачных участках рекомендуется делать кессон. Он бывает металлическим, пластиковым, бетонным. Такие конструкции отличаются между собой формой — круглые, квадратные или прямоугольные.

Экономичными вариантами считаются кессоны из пластика. Они имеют небольшой вес, легкие в обустройстве и монтаже. Но грунтовая вода может поднять материал наружу, поэтому произойдет разрушение конструкции. Для дачного дома можно купить бетонные кессоны, которые сделаны из отдельных колец. Этот материал пропускает воду, поэтому внутри конструкции будет влага.

Оптимальный вариант — использование металла, но он дорогостоящий, требует затрат при обустройстве и монтаже. Внутри кессона располагают водозаборное оборудование, гидравлический аккумулятор, насос. В поверхностных насосах глубина забора составляет не больше 9 м. Для подключения поверхностного оборудования нужна глубокая и большая яма.

Схема установки поверхностного электронасоса.

Повысить уровень давления воды в системе и защитить узлы сможет всасывающий патрубок. Его опускают на 1 м. После установки выполняют подключение, проверяют работоспособность оборудования и устраняют ошибки.

Характеристика устройства

Посредством автоматики удается обеспечить защиту электрооборудования, а также продлить срок службы всего приспособления.

Ознакомиться с характеристиками устройства можно в интернете

Автоматизация погружного насоса имеет ряд преимуществ:

1. Существует множество видов указанных приспособлений, предназначенных для скважинного оборудования. Выбирая изделие, следует отдать предпочтение модели, которая обладает идеальной совместимостью с используемым насосом.
2. Готовые агрегаты продаются с настроенными узлами. Не нужно самостоятельно подыскивать узлы, после чего комплектовать их в единый блок.
3. Для систем автоматического функционирования характерно безопасное включение насосного оборудования, регулирование его мощности. При помощи подобной системы отпадает необходимость постоянно контролировать работу оборудования.

Помимо указанных положительных характеристик подобные устройства имеют несколько недостатков. Так, система в готовом виде будет дорого стоить. Чтобы сэкономить, но сделать качественный контроль за погружным насосом, можно самостоятельно подобрать требуемые узлы.

Блок автоматики следует применять с гидроаккумулятором. Но такое приспособление придется приобретать отдельно.

Если планируется использовать вибрационный насос, необходимо провести смену настроек. Показатели входного давления не должны превышать 0,3 атм.

Общие сведения

Специальные устройства состоят из струйных реле, датчика, контролирующего давление, объем воды, реле электродного типа, датчики внутри резервуара, манометра, поплавок в качестве датчика уровня. Разновидности способов управления агрегатами

В качестве пульта управления выступает блок, защищающий оборудование при сильных перепадах напряжения, от короткого замыкания. Необходимо блок подключить к уровню жидкости и реле, отвечающим за давление. Иногда поплавковый датчик тоже привязывают к пульту управления. Данный блок стоит недорого, но возможно он не обеспечит эффективную работу насоса без защитного устройства от работы в сухом режиме, без реле управления за показателями давления.

Внимание! При самостоятельной установке рекомендуют применять блок, имеющий встроенную систему. В блоке управления, включающий прессконтроль, стоит защита от сухого хода, автоматика для работы оборудования

Чтобы управлять функционированием системы, следует наблюдать за некоторыми параметрами: давлением воды, силой потока. При расходе воды свыше 50 л за минуту насос с прессконтролем может работать без перерыва. Автоматическая система при необходимости выключает агрегат, к примеру, при уменьшении водяного потока и при повышении давлении в сети. При расходе воды менее 50 л за минуту и понижении давления до полутора бар насос начинает работать

Если наблюдаются скачки давления в системе, если требуется уменьшить частоту запуска оборудования, его остановок при работе с минимальным расходом воды, то наличие автоматики очень важно. При постоянно высоком давлении в сети, повысится расход электричества, при этом коэффициент полезного действия оборудования снизится

В блоке управления, включающий прессконтроль, стоит защита от сухого хода, автоматика для работы оборудования. Чтобы управлять функционированием системы, следует наблюдать за некоторыми параметрами: давлением воды, силой потока. При расходе воды свыше 50 л за минуту насос с прессконтролем может работать без перерыва. Автоматическая система при необходимости выключает агрегат, к примеру, при уменьшении водяного потока и при повышении давлении в сети. При расходе воды менее 50 л за минуту и понижении давления до полутора бар насос начинает работать

Если наблюдаются скачки давления в системе, если требуется уменьшить частоту запуска оборудования, его остановок при работе с минимальным расходом воды, то наличие автоматики очень важно. При постоянно высоком давлении в сети, повысится расход электричества, при этом коэффициент полезного действия оборудования снизится

Схема управления наполнения воды в накопительную емкость

Множество дачных участков, из-за своего географического местоположения, не обеспечены центральным водоснабжением. И зачастую, дачники вынуждены выкапывать собственные колодцы и скважины для обеспечения себя питьевой водой.

Если у вас такой участок, вспомните, сколько раз в день, вам приходиться бегать за водой?

Приведенный ниже пример электрической схемы, можно применить для подключения глубинного насоса на дачном участке, для наполнения емкости c питьевой водой или водой для собственных нужд.

Как только уровень воды, доходит до минимальной отметки в резервуаре, реле KL1 подает сигнал на включение насоса M1 и не отключает насос до тех пор, пока уровень воды в резервуаре, не достигнет максимального значения.

Пример схемы подключения реле к насосу из паспорта для подачи воды

Что, касается откачки воды из резервуара, то можно применить, то же самое реле NJYW1, немного изменив электрическую схему, после управляющего контакта KL1. Переключив всего один провод №8 с клеммы Tb на клемму Ta на исполнительном контакте — реле KL1.

Подключение реле давления к системе водоснабжения

При установке реле в водозаборную систему следует соблюдать следующие правила.

• Гидроаккумулятор для систем водоснабжения и точка подсоединения прибора в водопровод располагаются рядом — это позволит избежать переключений насоса при резких кратковременных скачках напора.
• При установке следует учитывать температурный режим — некоторые модели функционируют только в теплых условиях.
• Для упрощения монтажа в современных насосах поверхностного типа устанавливается штуцер, к которому можно непосредственно подключить реле и манометр.

Подключение реле давления к погружному насосу можно сделать двумя способами:

1. Прибор присоединяется к водопроводным трубам через тройник посредством переходного штуцера.
2. Перед тем, как подключить гидроаккумулятор к погружному насосу, к нему подсоединяется пятивыводной штуцер, подключаемые приборы (гидроаккумулятор, манометр, реле) и водопроводная магистраль соединяются в одной точке.
