Оконные клапаны: мифы и домыслы вокруг вентиляции

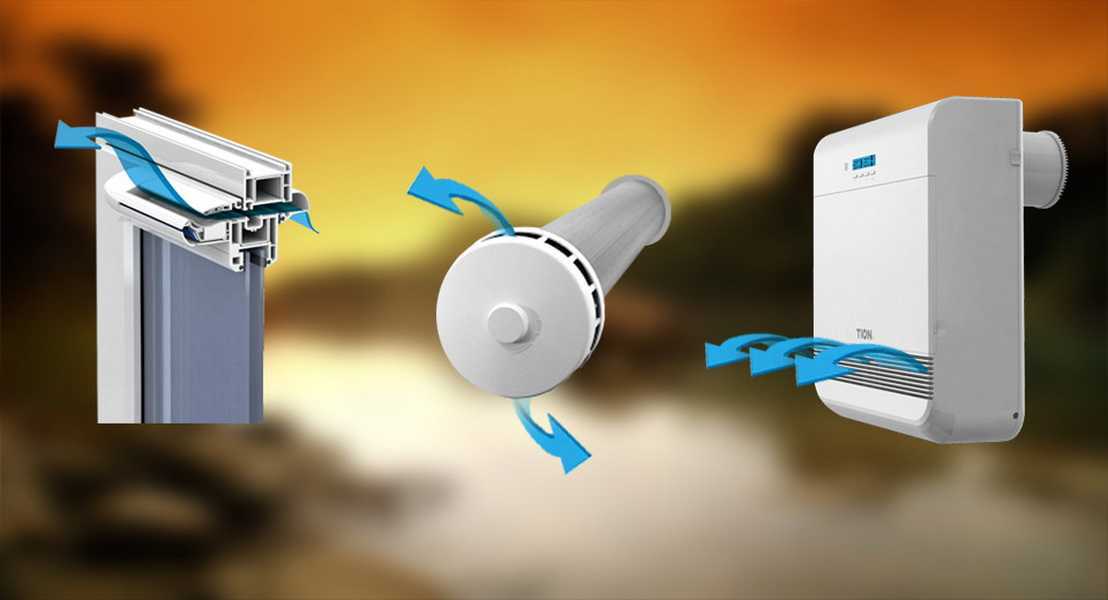

Виды вентиляционных клапанов, устанавливаемых на окна

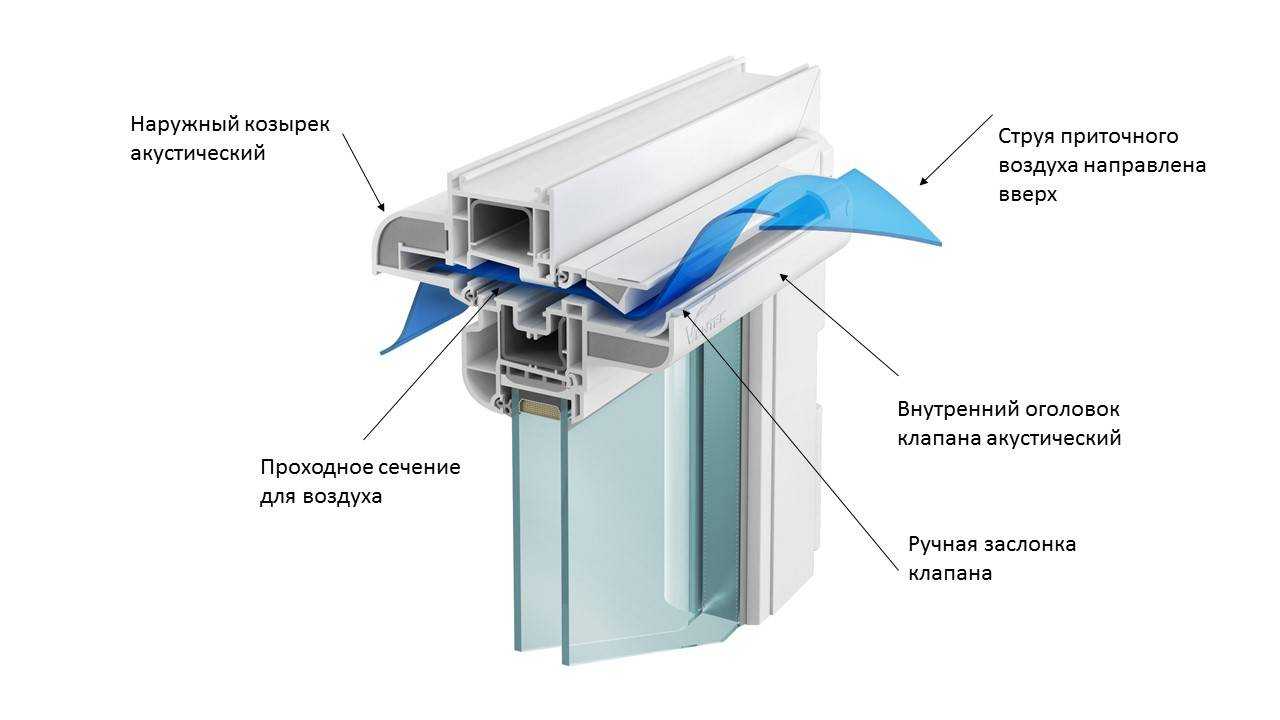

Приточный оконный вентиляционный клапан AIR-FLOW

На сегодняшний день рынок строительных материалов готов предложить конечному покупателю несколько видов подобных устройств, отличающихся объемами пропускаемого воздуха и удобством эксплуатации.

Перечислим такие устройства:

Фальцевые клапана

Получили наибольшее распространение в силу своей невысокой стоимости. Их простая конструкция за счет разницы давлений подразумевает подачу воздуха с улицы внутрь помещения через небольшого размера притворы.

Малоразмерность притворов благоприятно сказывается на шумоизоляции – она остается на высоком уровне, однако недостаточная пропускная способность клапана не дает в полной мере насытить помещение свежим воздухом. Фальцевые решения добавляются к окнам и не требуют их демонтажа.

К преимуществам таких моделей клапанов для проветривания относятся:

1. Возможность установки без демонтажа стеклопакета.
2. Доступная цена.
3. Простота монтажа.
4. Допускается автоматизация.
5. Часто оснащены датчиками влажности.

Климатические клапаны для проветривания хорошо сохраняют теплоизоляционные характеристики профилей и стеклопакетов.

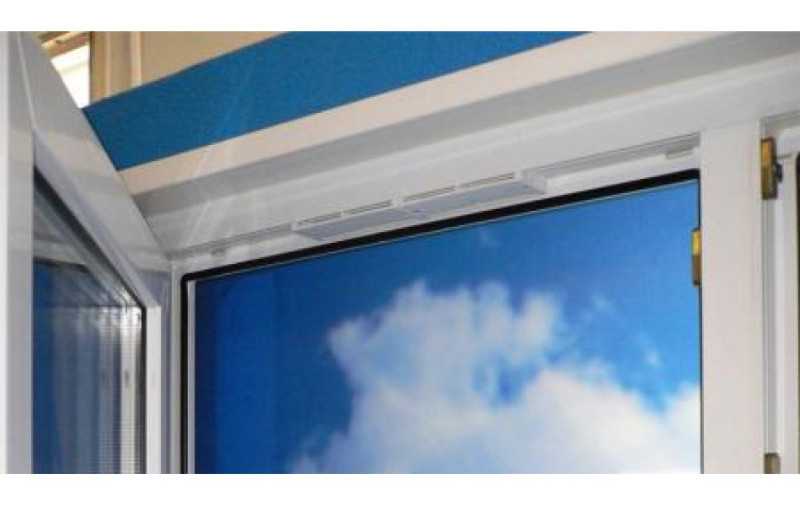

Щелевые клапана

Обладают средней пропускной способностью, так как их исполнение предусматривает немного большие отверстия для поступления воздуха. Устанавливаются в верхней части створки окна без необходимости его демонтажа.

Стандартная ширина такого устройства – 17-40 см, высота – 12-16 см. Представлен универсальным блоком либо двумя блоками, наружным и внутренним. Пропускная способность хорошая, стоит недорого.

Преимущества таких видов приточных клапанов на пластиковых окнах:

1. Допустим монтаж без снятия стеклопакета.
2. Сохраняет тепло- и звукоизоляционные характеристики окна.
3. Хорошая пропускная способность (около 20 куб.м/ч).

Для монтажа щелевых вентиляционных клапанов для проветривания с двумя блоками потребуется фрезеровка блока. Однако дешевые модели этого недостатка лишены.

Накладные клапана

В их конструкции заложен наибольший запас пропускания воздушной среды. Одновременно с таким несомненным плюсом в системе присутствует существенный изъян: ее наличие должно учитываться при снятии размеров под установку окна. Другими словами на уже смонтированное пластиковое окно накладной вентиляционный клапан закрепить не получится.

Это особые ручки на ПВХ окна, заменяющие обычную. На эстетизм конструкции они не влияют, но повышают эффективность.

Особенности:

1. Необходима подгонка под створки и рамы, поэтому чаще монтируются на новые окна.
2. Основная сфера применения – нежилые помещения. Это склады, торговые площади, заводы, офисы.
3. За счет фильтра защищают помещение от пыли.
4. Шумоизоляционные параметры недостаточно эффективны.
5. Хорошая пропускная способность (до 100 куб.м/ч).
6. Возможность монтажа в глухих и открываемых окнах.

Минус – установка возможна только до монтажа стеклопакета. В быту встречаются редко.

Ручные и автоматические

Ручные – самый дешевый вариант оконных клапанов для вентиляции. Управление производится вручную при помощи элемента, расположенного на корпусе. Микроклимат комнаты при регулировке интенсивности воздушных потоков не учитывается.

В автоматических присутствует встроенный датчик, задача которого – определение влажности. Исходя из ее значения, устройство регулирует интенсивность потока.

Возможны несколько положений ручки регулятора:

1. В центре. Воздух будет поступать по всем направлениям.
2. Вниз. Поступление масс возможно только в нижнем направлении.
3. Вверх. Приточный воздух всасывается только вверху.

4. Закрыто. Воздушные потоки в помещение не поступают.

Установка приточного клапана на пластиковое окно

Клапаны, предназначенные для применения в уже установленных окнах, могут монтироваться одним из двух способов:

С фрезеровкой

Фрезеровкой называют вырезание отверстия в элементах оконного блока.

Инструменты и материалы:

• дрель, укомплектованная сверлами диам. 5 и 10 мм;
• электролобзик;
• напильник;
• нож строительный;
• специальный шаблон, предназначенный для разметки отверстия под клапан
• герметик.

Работы выполняются в такой последовательности:

1. При помощи шаблона на внутренней и наружной поверхностях створки наносят контуры отверстия под клапан. Эту операцию проще выполнять на снятой створке.
2. По нанесенному контуру просверлить несколько отверстий диаметром 5 мм. Делать это лучше изнутри – тогда клапан будет удобнее устанавливать.
3. Теперь сверлом на 10 мм нужно рассверлить выполненные отверстия.
4. Промежутки между отверстиями нужно срезать электролобзиком, так чтобы получился проем под клапан. Края проема нужно зачистить и выровнять напильником.
5. Далее к створке саморезами прикручивают монтажную планку клапана (ее нужно «сажать» на герметик).
6. В наплавке рамы вырезают электролобзиком паз (его контуры также размечаются по шаблону). Края обрабатываются напильником.
7. Снаружи на раму прикручивают впускной блок клапана с козырьком, также сажая его на герметик.

Остается установить на место створку и, проверив на всякий случай положение отверстий в ней и раме, прикрепить клипсами и защелками регулирующий блок клапана к монтажной планке.

Без фрезеровки

Потребуются канцелярский нож, отвертка с крестообразным профилем и линейка.

Вот что нужно сделать:

1. Открыв створку, срежьте канцелярским ножом часть уплотнителя на раме.
2. Теперь вместо удаленного участка нужно приклеить прокладку из комплекта приточного клапана.
3. Установите в паз, предназначенный для фиксации уплотнителя, 3 заглушки – тоже из комплекта. Элемент в форме юбки должен быть направлен вниз.
4. К верхней части створки прикрепите клапан, так чтобы его кронштейны были направлены в сторону окна. Изделие фиксируется саморезами.
5. В имеющийся между кронштейнами паз установите уплотнитель.

Готово. Воздух будет поступать через щель между уплотнителем на раме и клапаном.

Основные разновидности

Обратные клапанные системы в зависимости от своей конструкции могут быть:

• прямого типа;
• угловыми;
• пружинными;
• шариковыми;
• устанавливаемыми при помощи фланцев;
• створчатыми;
• монтируемыми при помощи пайки;
• изготовленными под разборотовку.

Обратный клапан прямого типа для станций высокого давления

Материал изготовления также может различаться, что зависит от того, с какими средами такое устройство будет контактировать в процессе эксплуатации. В частности, это могут быть как металлические сплавы различного типа, так и пластик.

В зависимости от типа используемого запорного элемента обратные клапаны могут быть:

• с запорным элементом, выполненным в виде плоского клапана;
• шариковыми;
• мембранными;
• лепестковыми;
• с гравитационной решеткой.

Устройства последних трех типов применяются для установки в вентиляционных системах. Среди обратных и предохранительных клапанов, устанавливаемых на компрессоры, наибольшей популярностью пользуются устройства шарикового типа, так как они менее критично относятся к загрязнениям, присутствующим в рабочей среде.

Обратные клапаны с конусным (а), плоским (б) и сферическим (в) запорными элементами

Среди наиболее современных клапанных систем следует отметить устройства электромагнитного типа, в которых движением клапана управляет не пружина, а электромагнит. Между тем из-за достаточно высокой стоимости и не слишком большой надежности такие устройства не пользуются высокой популярностью, уступая более дешевым и проверенным временем пружинным аналогам.

Как выбрать клапан на окно

При покупке приточного клапана стоит отдать предпочтение моделям известных производителей. На российском рынке наиболее популярны:

• Устройства французской компании — Aereco. Это клапаны щелевого типа. Регулируют подачу воздуха с улицы в автоматическом режиме, реагируя на повышение влажности в помещении. Оснащены удаленным прибором для измерения влажности, что делает работу устройств более точной и эффективной. Есть более доступные модели без гигрорегулирования. Доступны в разных цветах.

• Клапаны от российской фирмы — Air-Box. Выпускаются в нескольких разновидностях: для установки с фрезерованием и без. Есть модели с воздухопропускной способностью от 4,8 до 40 м³/час.

• Приточные клапаны Climamat от швейцарского производителя. Оборудованы специальной мембраной, чувствительной к разнице в давлении на улице и в помещении. Отличаются хорошей герметичностью, так как оборудованы синтепоновой прокладкой.

• Бельгийские устройства для проветривания Aerovent. Оснащены антимоскитной сеткой и фильтром для очистки воздуха.

При выборе стоит учитывать пропускную способность устройства. Для одного человека рекомендовано 30 м³/час, чем больше людей проживает в квартире, тем больше должен быть приток свежего воздуха. Если в квартире несколько комнат, то клапан устанавливается в каждой, за исключением кухни. Еще один важный параметр — возможность регулирования потока и полного отключения вентиляции в сильные морозы.

Инструкция по установке вентклапана в окно

Современные приточные клапаны имеют весьма практичную форму и просты в установке.

Разработчики придали им современный дизайн, что в совокупности с небольшим размером конструкции позволяет прекрасно вписаться в пластиковое окно, не нарушая общий дизайн.

Главный плюс вентиляционного клапана – круглосуточное обеспечение притока воздуха в помещение без необходимости открывания окон.

Различают два вида клапанов:

• с ручным управлением;
• с автоматическим управлением.

Разница заключается в наличии датчиков в автоматических клапанах. Они самостоятельно регулируют объем приточного воздуха, поступающего в помещение, в зависимости от показаний влажности воздуха, процента углекислого газа в помещении. Клапан вентиляции самостоятельно открывает створки больше или меньше, запуская в помещение необходимое количество свежего воздуха. Также в клапанах с автоматическим управлением предусмотрено ручное регулирование.

Главными преимуществами вентиляционного оконного клапана считаются:

• отсутствие шума при больших объемах поступления воздуха, его наличие не влияет на шумоизоляцию окна;
• фильтрация поступающего в помещение воздуха;
• возможность регулировки объема приточного воздуха;
• распределение воздуха по помещению происходит в вертикальной плоскости;
• возможность установки на оконные профили любых видов;
• легкость монтажа вентиляции в пластиковое окно своими руками.

Установка клапана в окно требует минимальных навыков в строительстве и небольшого количества рабочих инструментов. Состоит она из пяти этапов.

Далее рассмотрим пошаговый процесс монтажа клапана в окно.

Этап #1 — подготовка инструментов и материалов

Первый этап включает в себя подготовку необходимых инструментов и материалов к работе и определение места, где будет установлен клапан.

При подготовке необходимо подобрать следующие инструменты: канцелярский нож, отвертка либо шуруповерт, двусторонний скотч, линейка.

А теперь поговорим о материалах, которые необходимы для изготовления и монтажа приточного клапана.

Для этого потребуются:

• пластиковая гарнитура, которая будет играть роль клапана (либо приобретенный клапан, цена которого в районе 1000 рублей);
• три отрезка уплотнителя разной длины (один по длине клапана);
• саморезы;
• три заглушки для крепления клапана.

После того, как подготовлены материалы и инструменты, предстоит определить место установки вентиляционного клапана. Так, клапан должен размещаться в верхней части створки и примерно посередине. С помощью линейки производится разметка дальнейшего расположения клапана.

Стоит отметить, что выбирая место размещения клапана нужно стараться не зацепить при установке фурнитуру окна.

Также на этом этапе нужно подготовить пластиковое окно к монтажу. Для чего аккуратно удалить резиновый уплотнитель. Для чего при помощи канцелярского ножа делаются аккуратные надрезы и дальнейшая выемка слоя уплотнителя.

Этап #2 — крепление клапана на дюбели

Второй этап начинается с установки в пазы, где находился резиновый уплотнитель, крепежных дюбелей. Это необходимо для дальнейшего крепления клапана в створке окна.

Два крепежных дюбеля устанавливаются по краям, а третий – в центре между первыми двумя.

Далее производится непосредственная установка клапана. Чтобы его зафиксировать предварительно наносится двусторонний скотч, после чего клапан устанавливается на окно в нужном положении.

После этого к профилю окна клапан закрепляется при помощи саморезов. Они вкручиваются в уже установленные дюбеля.

Этап #3 — монтаж уплотнителя

На этом этапе необходимо взамен извлеченного уплотнителя вставить подготовленные или идущие в комплекте вентиляционного клапана два уплотнителя.

Функционирование клапана обеспечивает приток воздуха. Для этого стандартный уплотнитель пластикового окна нужно заменить на уплотнитель из комплекта. Его длина 35 см, поэтому необходимо будет удалить такой же отрезок уплотнителя с окна. Удаление производится на раме, находящейся напротив установленного клапана.

На этом процесс установки клапана в пластиковое окно можно считать оконченным. Осталось только выполнить его регулировку.

Этап #4 — настройка и регулировка клапана

После монтажа необходимо отрегулировать объем поступающего в помещение воздуха при помощи специального движка, предусмотренного в конструкции клапана. Уровень мощности увеличивается от крайнего левого положения к крайнему правому.

Стоит отметить, что нахождение регулятора подачи воздуха (движка) в крайнем левом положении должно быть лишь при проведении регламентных работ.

Такое положение клапана не допускается при ежедневном использовании. Также в этом положении нельзя закрывать.

Установка устройства

Установка вентилируемых клапанов осуществляется двумя способами. Рассмотрим оба варианта, чтобы иметь представление о технологии установки устройств.

Для первого варианта характерно извлечение установленного стеклопакета с последующей его заменой на новый, который имеет меньшие размеры. В образовавшуюся щель между стеклопакетом и рамой устанавливается клапан. Процесс не требует сверления конструкции пластика, но имеет некоторые недостатки:

• дополнительные затраты, так как потребуется — не только заказывать новый стеклопакет, но и вызывать мастера для его установки;
• снижение площади стекол;
• проблематично осуществить установку клапана самостоятельно.

Второй вариант наиболее популярен и не требует замены стеклопакетов на новые. Установка осуществляется быстро и самостоятельно. Как выглядит процесс установки, узнаем далее.

Для монтажа — нам потребуется следующий инструмент: канцелярский нож, линейка и отвертка.

В комплекте с клапаном поставляется крепежные элементы и два уплотнителя длиной 35 см.

Один из уплотнителей, необходимо установить с внутренней части створки. Для этого, открываем окно, в верхней части створки отмеряем 35 см и с помощью канцелярского ножа, обрезаем штатный уплотнитель. Вместо него монтируется уплотнитель из комплекта. Напротив обрезанного уплотнителя, на внутренней части рамы, аналогично отмеряем и обрезаем штатный уплотнитель. На это место — также монтируем уплотнитель из комплекта. Затем, следует установить три специальных крепления, накоторые будет монтироваться сам клапан (зависит от поставки).
Чтобы установить клапан, необходимо первоначально удалить защитную пленку, после чего — приклеить изделие к профилю.

Крепления клапана должно плотно прижаться к установленный заглушкам. Саморезами фиксируется клапан на раме. На этом установка закончена и можно приступать к испытанию устройства.

Способы регулирования

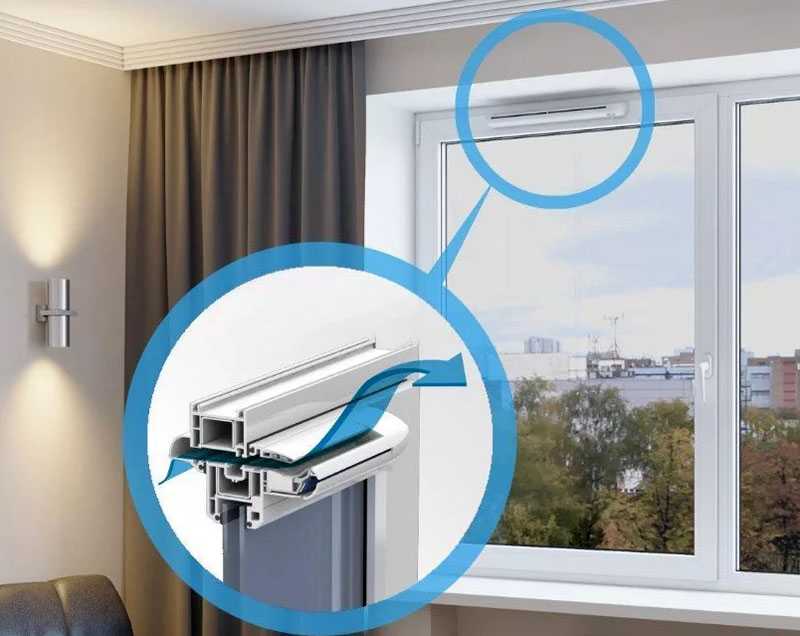

Клапан для оконной вентиляции

В зависимости от устройства механизма клапана, поток приточного воздуха на пластиковых окнах с вентиляцией может регулироваться или иметь постоянные параметры. Оптимальные условия внутреннего микроклимата помещения поможет создать клапан с возможностью регулирования, которое бывает как ручным, так и автоматическим. Последний тип регулирования является более комфортным и осуществляется на основании показаний датчика гигрорегулирования, который отслеживает значение влажности воздуха в комнате. Регулирование происходит посредством перемены сечения проходного канала для воздуха в нескольких режимах, вплоть до полного закрытия. Максимальное сечение соответствует наибольшему значению влажности. Данный тип регулирования позволяет уменьшить теплопотери, поскольку проветривание происходит лишь тогда, когда в помещении находятся люди и происходит повышение влажности воздуха. Когда помещение пустует и влажность снижается, клапан полностью закрывается.

Выбору ручного способа настройки сопутствует необходимость постоянных раздумий о том, в какое время проветривать, какова очередность проветривания помещений и о времени открытия клапана, необходимого для проветривания. Ручная настройка способна лишь ограничивать воздушный поток при порывистом ветре. Такая настройка более грубая и может привести к возникновению сквозняков в помещении.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Если в теле бетона попадается арматура, ее просверливают сверлами по металлу

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления. Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

• двигателем довольно большой мощности;
• сверлильным приводом;
• комплектом алмазных коронок с разными диаметрами;
• стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

1. Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
2. Просверливают технологическое отверстие, используя перфоратор.
3. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
4. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
5. Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
6. Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
7. После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

После включения установки, коронку приближают к стене до полного контакта с ней. После этого нельзя сильно давить на регулировочную ручку — это может привести к надлому зубцов на рабочем алмазном инструменте

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной. Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

При сверлении сквозного отверстия под приточный клапан необходимо соблюсти уклон около 3⁰ в сторону двора. Если не соблюсти это условие, в воздуховоде будет накапливаться влага

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Плюсы и минусы клапанов приточной вентиляции

Рассмотрев все особенности приточного прибора в разных видах можно подвести небольшой итог и выделить основные его преимущества и недостатки.

• Отсутствие сквозняков при использовании приточно-вытяжного клапана.
• Применяя такой прибор, в помещении производится достаточный приток воздуха, обеспечивая нормальный микроклимат, создавая комфортную обстановку.
• Установленный прибор не влияет на звукоизоляцию окна. Конструкция приточного клапана устроена так, что через нее практически не проходят шумы и он не нарушает шумоизоляционные свойства пластиковых окон.
• Отсутствие теплопотерь. При использовании такого прибора поступление холодного воздуха происходит постепенно, позволяя проветрить комнату без ее переохлаждения.
• Простая установка. Монтаж приточного клапана может производиться своими руками, без привлечения специалистов.
• Возможность ручным способом отрегулировать поток воздуха. В большинстве случаев модели оснащены механизмом для регулировки потока холодного воздуха.
• Простая эксплуатация, которая не требует особых навыков.

Недостатки:

• Автоматическая работа прибора производится при определенной температуре воздуха на улице. В случае ее повышения (больше+5), необходимо вмешательство человека.
• Происходит замерзание системы при нарушениях правил эксплуатации.

Подводя итог, можно сказать, что приточный клапан вентиляции является неотъемлемым элементом пластиковых окон, которые из-за хорошей герметичности способствуют ухудшению микроклимата в помещении.

Решить эту проблему можно и при помощи обычного проветривания, но такой способ имеет ряд недостатков, в отличие от прибора, который обеспечит достаточный приток воздуха без теплопотерь и нарушения шумоизоляции в помещении. Приточные клапаны разных производителей имеют свои особенности и преимущества, но цель у них одна — обеспечить помещение оптимальным микроклиматом.

Рекомендуемые марки

Потенциальному покупателю специалисты рекомендуют присмотреться к продукции компании «Мабитек» (Россия), выпускаемой под маркой Air-Box. Эти клапаны являются универсальными, подходят они для окон любого типа.

Компания производит изделие в трех исполнениях:

1. Air-Box Standart – базовый вариант.
2. Air-Box Comfort – версия с улучшенной шумозащитой.
3. Air-Box Comfort-S – вариант для глухих окон. Рекомендуется устанавливать только при отсутствии возможности монтажа модели Comfort, поскольку Comfort-S является продуваемым.

Приточный клапан Air Box без фрезеровки

Этот же производитель выпускает клапаны марки Regel-Air с автоматическим управлением.

К числу заслуживающих доверия можно отнести и компанию Homearea (Франция). Свои клапаны она выпускает под маркой Aereco.

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое. Основными его элементами являются:

Воздуховод — пластиковая труба.

По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.Корпус внутренний в виде цилиндра. Чаще всего его изготавливают с пластика.

Диаметр корпуса колеблется в пределах 6 – 13,3 см.Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью.

Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана. С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания. Стеновой клапан может иметь ручную систему регулировки или автоматическую.

Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения.

При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме. Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Как устроен приточный клапан

Желательно разбираться в устройстве оконного клапана притока воздуха на ПВХ окне и механизме его работы, чтобы организовать качественную вентиляцию в своём доме. Монтаж основного элемента пассивной вентиляции – приточного клапана − осуществляется после удаления фрагмента штатного резинового уплотнителя на створке и раме окна и установки на его место нового, менее толстого специального уплотнителя. Чтобы циркуляция воздуха происходила естественным образом, необходимо, чтобы уличная температура воздуха не была выше +5°C, тогда будет соблюдено условие разницы давления снаружи и внутри помещения. В этом случае свежий воздух с улицы будет естественным образом засасываться через воздухозаборник устройства вовнутрь комнаты. Также естественно при помощи вытяжных каналов тёплый воздух будет выводиться наружу. При повышении уличной температуры вентиляционное устройство функционирует исключительно принудительным образом.

Естественный обмен тёплого «домашнего» и свежего воздуха с улицы

Клапан вентиляции на ПВХ окне состоит из нескольких элементов:

1. Впускного внешнего блока (воздухозаборника) с козырьком от насекомых, пыли, дождя, снега и пр.
2. Рабочего (телескопического) канала воздушного потока, установленного в пластиковом корпусе оконной системы и зафиксированного при помощи гильзы.
3. Внутренней части, которая состоит из выпускной форсунки, простого фильтра и механизма для регулирования интенсивности потока воздуха.

Строение изделия

Чтобы устройство работало в соответствии со своим назначением, должны быть соблюдены некоторые условия:

1. Исправная работа вытяжной вентиляции в квартире.
2. Обеспечение свободного воздухообмена между комнатами в квартире через открытые двери или щели под ними высотой не меньше 200 мм.
3. Входная дверь должна быть герметичной.

Как проверить качество работы вытяжки в квартире:

1. Плотно закрыть входную дверь.
2. В комнате, которая расположена дальше всего от вентиляционного канала, открыть окно.
3. Оценить, будет ли листок бумаги, приложенный к вентиляционной решётке, удерживаться потоком воздуха.

Статья по теме:

Подбор основных характеристик клапана

Клапан приточного воздуха – незаменимое приспособление для городских квартир, где установлены металлопластиковые окна

Чтобы самому выбрать устройство по всем правилам, необходимо обратить внимание на перечень критериев – они помогут разобраться в эффективности и производительности моделей

Диапазон производительности

Так как для нормальной работы приточника необходима разница давления в помещении и на улице, то пропускная способность будет одним из главных показателей современных устройств. Этот показатель учитывается, исходя из давления, поэтому в описании приобретаемого прибора необходимо учитывать диапазон производительности. Стандартный показатель перепада, который рассчитывается производителями, равен 10 Па.

При различных перепадах давления характеристики производительности будут изменяться. Например, при перепаде давления 2 Па производительность некоторых моделей равна 73 куба воздуха в час. При этом, если перепад давления будет равен 10 Па, то производительность увеличится до 160 кубов воздуха в час. Для квартиры в многоэтажке лучше выбирать устройство с показателем 30-40 кубов воздуха в час, при перепадах 10 Па.

Обеспечение шумоизоляции

Средний показатель шумоизоляции равен 35-40 дБ. Клапан, который необходимо монтировать в окно, должен соответствовать этим данным. После монтажа приспособления уровень шума не должен измениться. В данном случае щелевые клапаны проигрывают фальцевым, они не обеспечивают шумоизоляции. Для их эксплуатации необходимо организовать продолговатое отверстие, через которое будет происходить естественная циркуляция воздуха.

В некоторых современных моделях конструкция устроена таким образом, что внутри располагаются специальные звукоизоляционные каналы. При работе устройства оно дополнительно поглощает шум, не давая посторонним звукам проникнуть в помещение. Такое приспособление будет уместным при наличии маленьких детей в квартире.

Температурный режим эксплуатации

Климатические клапаны обладают еще одной важной характеристикой – каждая модель рассчитана на эксплуатацию при определенном температурном режиме. Нормальная естественная вентиляция будет осуществляться при температуре +5 градусов за окном

Тогда клапан может самостоятельно забирать свежий воздух, запуская его внутрь. Через имеющееся вентиляционное отверстие все водяные пары выводятся наружу, но не стоит забывать о сильных перепадах температуры.

Например, зимой, при минусовых показателях, приточный клапан может замерзать и покрываться слоем льда. Это влияет на его работу, делая ее сложной или невозможной. Поэтому современные системы используют методику «теплового разрыва». Тогда между внутренней частью, сделанной из металла, и наружной частью размещается специальная пластиковая планка. Температурная передача не производится, поэтому прибор работает в обычном режиме.

Возможность регулировки

Выбирая приточный клапан в дом, стоит обратить внимание на возможности точного регулирования интенсивности забора и выпуска воздуха. Этот критерий необходим, когда пользователю нужно самостоятельно задать параметры для эксплуатации

Клапаном управляют вручную или автоматически. Если выбирается последний вариант, то устройство самостоятельно подбирает оптимальные параметры влажности и температуры. Клапан сам создает необходимые климатические параметры в помещении.

Ручной клапан можно регулировать механическим образом:

1. Вверху конструкции расположен специальный ползунок.
2. Приспособление отвечает за открытие и закрытие вентиляционной шторки.
3. Поворачивая ползунок в разные стороны, можно добиться уменьшения или увеличения размера отверстий для притока воздуха.

Регулировать приток воздуха вручную владельцам кажется неудобным, поэтому они приобретают автоматические устройства. Они дороже, но работают самостоятельно, лишая жителей квартиры проблем с неорганизованной вентиляцией.
