Установка проточного водонагревателя своими руками: пошаговый инструктаж

Какие формы и размеры должны быть у водонагревателя

Водонагреватели, предназначенные для скрытого монтажа в шкафчике под мойкой или умывальником, для экономии места обычно выпускаются в форме прямоугольного блока. Высота прибора варьируется в пределах от 15 см до 50 см, ширина составляет не более 20-30 см, а глубина – 8-30 см. Проточные нагреватели всегда меньше, чем накопительные, за счет отсутствия резервуара для воды. Габариты проточных водонагревателей зависят от мощности: чем мощнее прибор, тем он больше. Размеры следует выбирать таким образом, чтобы расстояние от прибора до боковых стенок, дна, столешницы шкафчика, а также любых других объектов слева, справа, сверху и снизу было не менее 10 см. Это необходимые тепловые зазоры, а также достаточное пространство для удобного обслуживания и ремонта.

В нашем официальном магазине дилера компании Stiebel Eltron вы найдете большой ассортимент компактных проточных водонагревателей и небольших накопительных водонагревателей, которые идеально подойдут для монтажа под раковину.

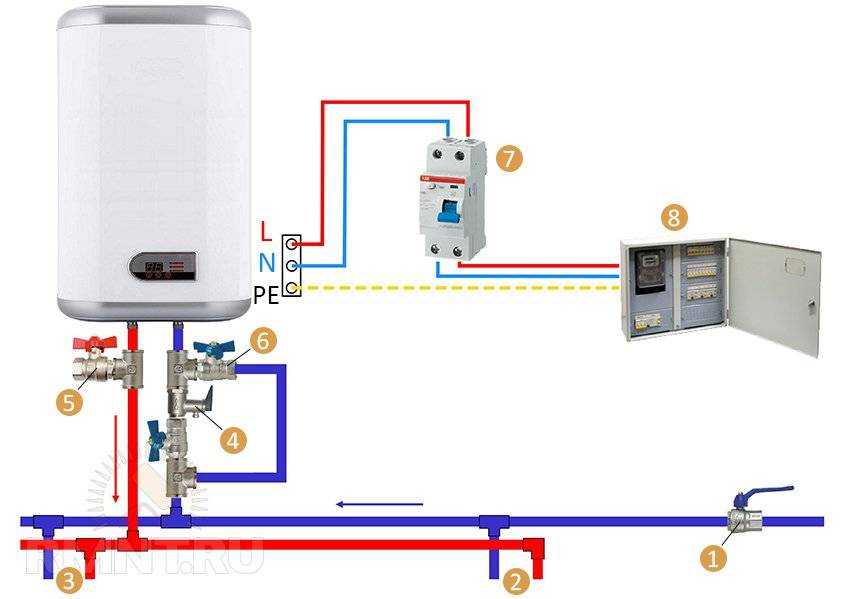

Схемы подключения

Схема установки нагревателя в ванной комнате включает такие моменты:

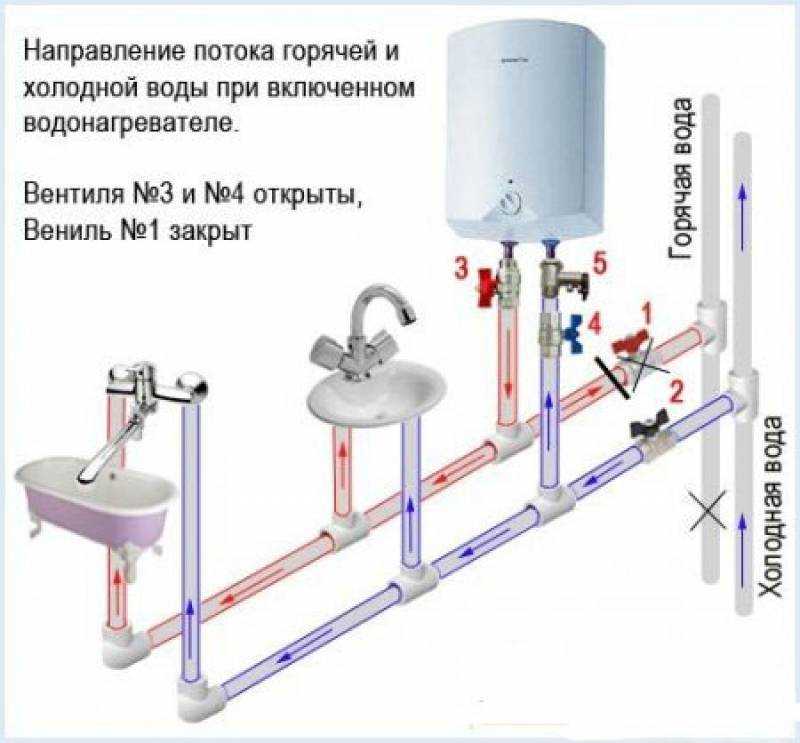

Схема подключения водонагревателя. Обвязка системы подачи воды. Осуществляется врезка в систему водоснабжения после вентилей стояков. На входе в нагреватель устанавливают защитный клапан с дренажем. После него монтируют запорную арматуру. От бойлера отводят 2 гибкие трубки. Дренажную линию подключают к канализации.
Подключение к электрической сети. В этом случае требуется установка заземления, защитного автомата. Для питания прибора используют отдельную розетку с напряжением 220 В. Схему подключения к электросети можно увидеть на фотографии.

Классификация водонагревателей

Два критерия помогут любому покупателю сделать правильный выбор нужного ему вида водонагревателя:

принцип работы оборудования;
тип подключения оборудования.

Все водонагреватели делятся по источнику тепла:

первый источник – газ;
второй – электричество.

Газовое оборудование установить самостоятельно нельзя. Для этого приглашается специалист. Подключение электрического водонагревателя такого ограничения не имеет. Этот фактор влияет на широкое распространение электрического оборудования.

Электро водонагреватели по своей конструкции разделяются на проточный тип и накопительный тип.

Обогрев воды проточным оборудованием осуществляется мощными ТЭНами, которые есть в их конструкции. Проточники компактные, занимают мало места. Но с их установкой значительно возрастает расход электроэнергии. Поскольку прибор мощный, то для него необходим монтаж специальной линии.

В работе водонагревателя накопительного типа так же задействованы ТЭНы. Вода скапливается в емкости с высокой степенью теплоизоляции, что сокращает потерю тепла. В час этот показатель равен 0,5%. Прибор малой мощности – от 1,5 до 3,0 кВт. В продаже электрический накопительный водонагреватель бывает с баками разных объемов.

Накопительный прибор по типу нагрева бывает 3 видов: прямого и комбинированного вида. Третий вид отличается от первых двух – это косвенный вид. В первых двух случаях жидкость нагревается ТЭНами. Для косвенного типа источник нагрева зависит от системы отопления, от солнечных батарей, от твердого топлива.

Сравнение решений

Какие доводы можно привести в пользу обоих типов устройств?

Проточные

Они исключительно компактны и в силу небольшого веса могут монтироваться даже на гипсокартонную перегородку. Разумеется, крепежные шурупы должны приходиться на профиль каркаса.

Проточные нагреватели в результате экономичнее накопительных. Вся потребленная ими электроэнергия тратится на нагрев воды; конкурирующее же решение бесполезно рассеивает существенную часть тепла. Дело в том, что, несмотря на теплоизоляцию бака, вода в нем все же остывает.
Количество горячей воды ничем не ограничено. Она будет литься столько времени, сколько открыт кран и на прибор подается питание.

Накопительные

Как правило, номинальная мощность этих устройств не превышает 3,5 киловатт. Эта особенность весьма полезна в домах со старой проводкой и в дачных кооперативах.

Умываясь, вы можете смело открывать кран полностью. Вода останется стабильно горячей при любом напоре. Впрочем, хватит ее при большом расходе ненадолго: как мы уже выяснили, накопительные водонагреватели под раковину вынужденно должны иметь небольшой объем.

Виды водонагревателей для кухни ↑

Если речь идет о кухне, где потребление воды не очень большое, проточный водонагреватель – это правильный выбор. Принцип работы электрического проточного водонагревателя для кухни очень прост. Он похож на газовую колонку: небольшой поток воды контактирует с нагретым ТЭНом и очень быстро нагревается до нужной температуры.

С водонагревателем мыть посуду намного комфортней

Проточные нагреватели бывают двух видов:

безнапорные;
напорные.

Первый тип представляет собой небольшую емкость, расположенную выше уровня крана. Чтобы понять, с какой конструкцией вы имеете дело, представьте себе простейший рукомойник, который найдется у каждого на даче. Емкость с водой и отверстие внизу. А теперь добавьте туда кипятильник. Примерно так на пальцах можно описать безнапорный водонагреватель для кухни и предположить, какой силы напора вам стоит ожидать.

Элементарная конструкция нагревателя

Клапан, который ограничивает подачу воды в емкость, похож на тот, который можно встретить в бачке унитаза. Положение поплавка зависит от уровня воды в баке. Когда уровень понижается, поплавок опускается и тем самым открывает клапан. Вода начинает поступать в нагреватель. Когда ее уровень достигает нужной отметки, поплавок поднимается и перекрывает подачу воды. Эта нехитрая конструкция защищает систему от переполнения.

Справедливости ради стоит отметить, что при небольшом напоре вода из такого нагревателя течет неплохо. Все потому, что кран, который идет в комплекте с проточным бойлером, оснащен специальным диффузором. Вода, проходя сквозь очень маленькие отверстия, создает хорошее давление для комфортного пользования.

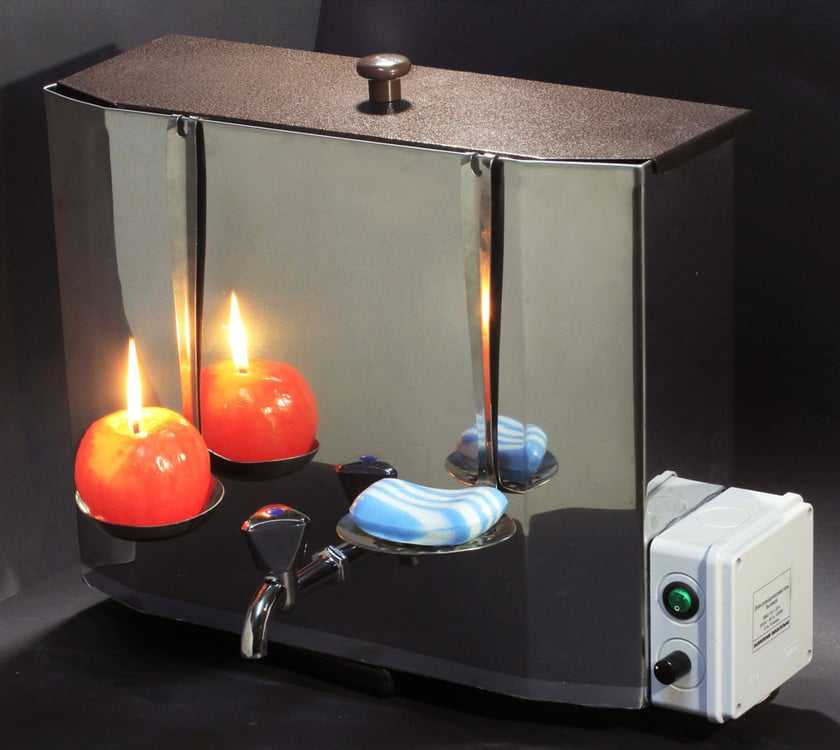

Вариант безнапорного водогрея

Плюсы такого вида нагревателей:

воду можно заливать самостоятельно (удобно для дачи);
возможность заменить ТЭН в случае поломки;
невысокая стоимость;
компактность.

Недостатки водонагревателей безнапорного типа:

сравнительно низкая эффективность при больших энергозатратах;
неудобное размещение;
отсутствие утеплительного слоя, как у накопительного нагревателя;
грязная вода быстро выведет прибор из строя.

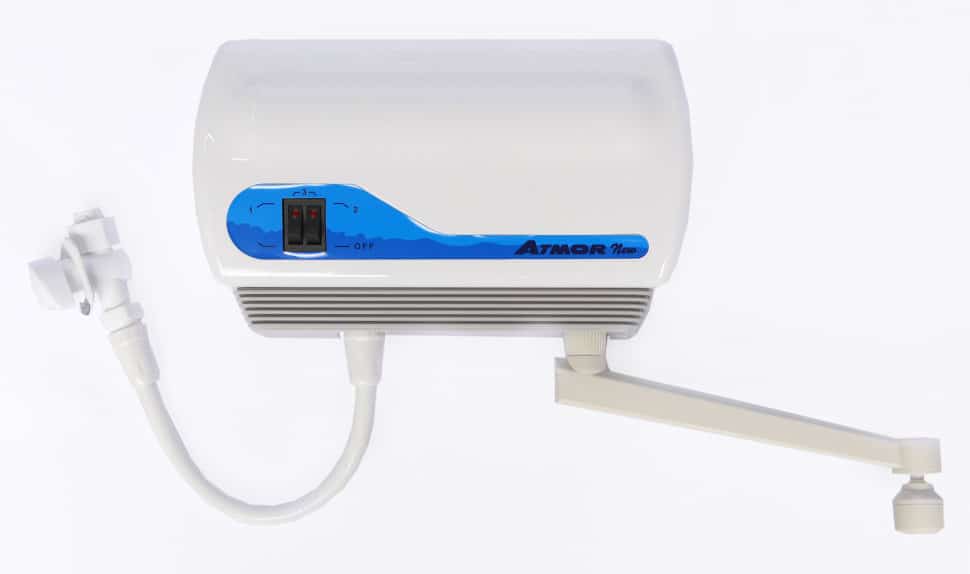

Гораздо более практичным вариантом считается напорный проточный кухонный водонагреватель. Работает он по схожему принципу. Разница заключается в том, что вода постоянно подается под напором. В таком водонагревателе устанавливается термостат для регулировки температуры. Можно изменять мощность самого ТЭНа или влиять на подачу воды. Логично, что при меньшем напоре вода лучше нагревается.

Существует 2 подкатегории напорных проточных бойлеров:

нагреватель на кран;
отдельностоящий проточный тип.

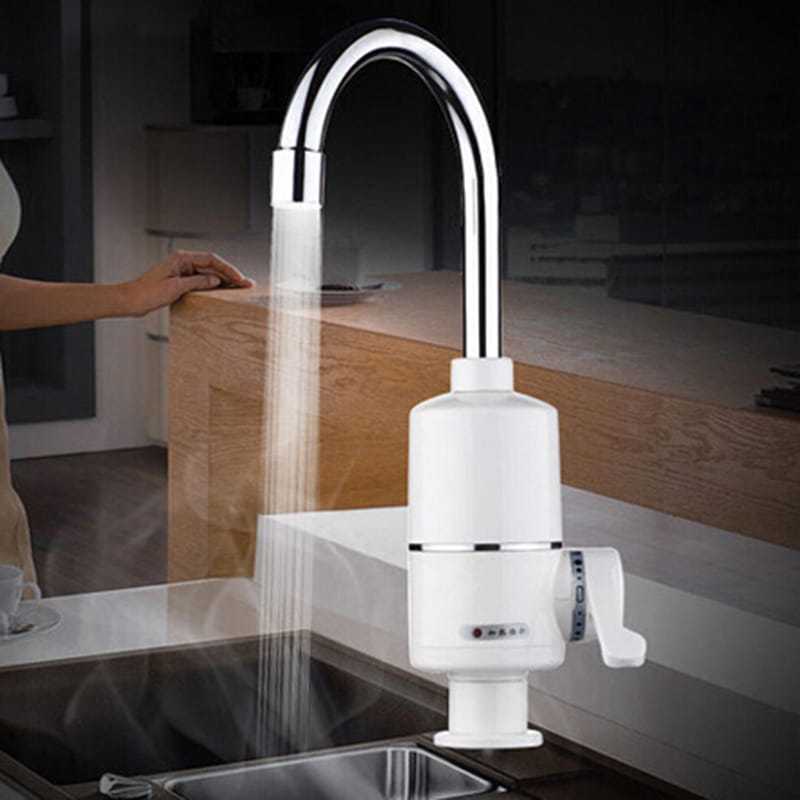

Проточный водонагреватель на кран для кухни привлекает своей компактностью и внешним видом. Казалось бы, зачем все эти сложные конструкции, большие баки и лабиринты труб, если решение может быть настолько простым – нагреватель, встроенный непосредственно в кран.

Похоже на интерьер кухни будущего

Но здесь не все так очевидно, как может показаться на первый взгляд. Кран-водонагреватель представляет собой несколько видоизмененный смеситель, в корпус которого помещен мощный электронагревательный элемент и несколько микросхем. Изменение параметров нагревателя осуществляется рычагом смесителя.

Кран-водонагреватель включается в обычную розетку, мощность прибора составляет в среднем 3 кВт. Поскольку с такой мощностью невозможно обеспечить большой объем горячей воды в минуту, водонагреватель выдает всего 3-4 л, в зависимости от исходной температуры воды.

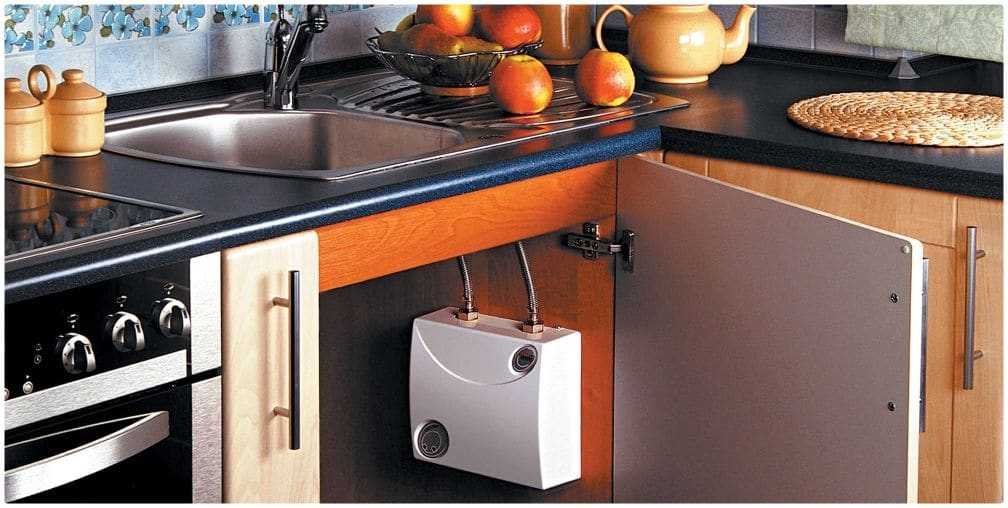

Проточные водонагреватели для кухни могут быть и в виде отдельного электроприбора, соединенного с водопроводом и смесителем гибкими шлангами. Этот вид бойлеров представлен на рынке шире. Можно выбрать для себя вариант нужной мощности, размера, конфигурации и объема.

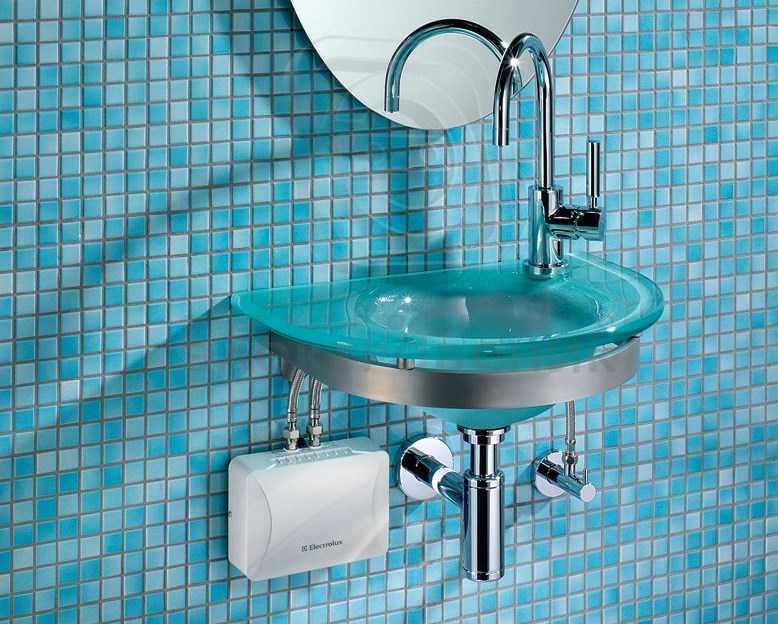

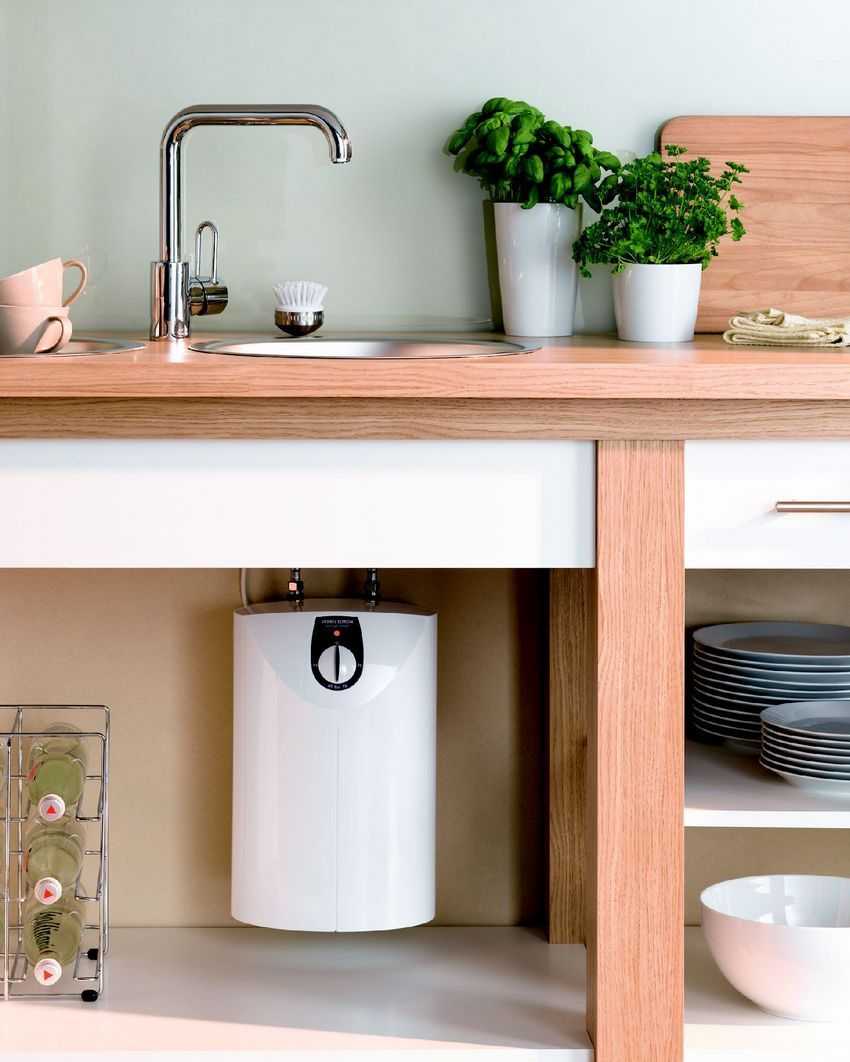

Такой маленький, что легко помещается в шкаф

Преимущества такой разновидности нагревательных приборов:

хороший напор;
полный контроль температуры и энергопотребления;
компактность.

Недостатки напорных водонагревателей:

большие затраты электроэнергии;
высокая стоимость прибора;
сложности при установке.

Список источников

sovet-ingenera.com
stroy-podskazka.ru
tmzs.ru
KitchenGuide.su
rusmig.ru
eto-vannaya.club

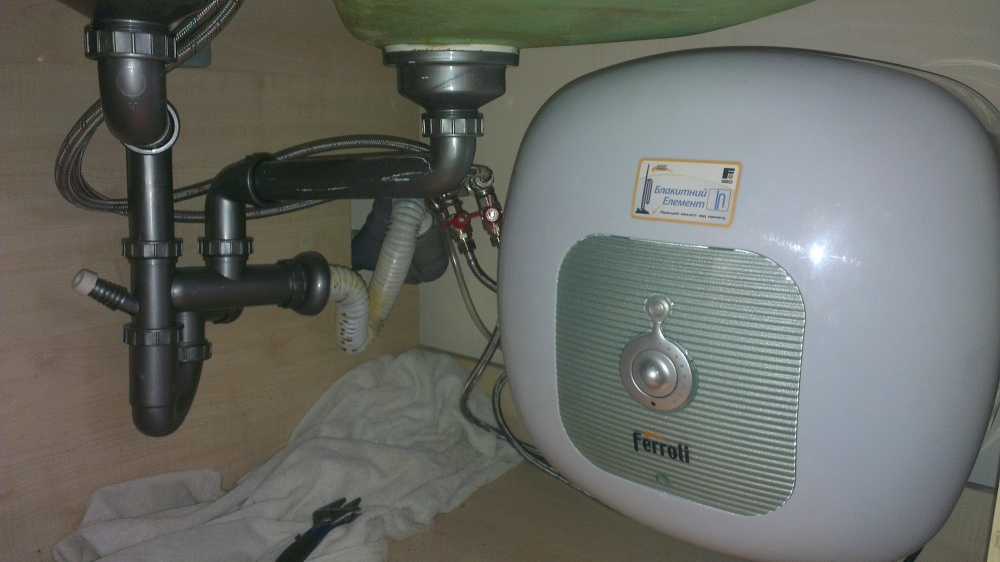

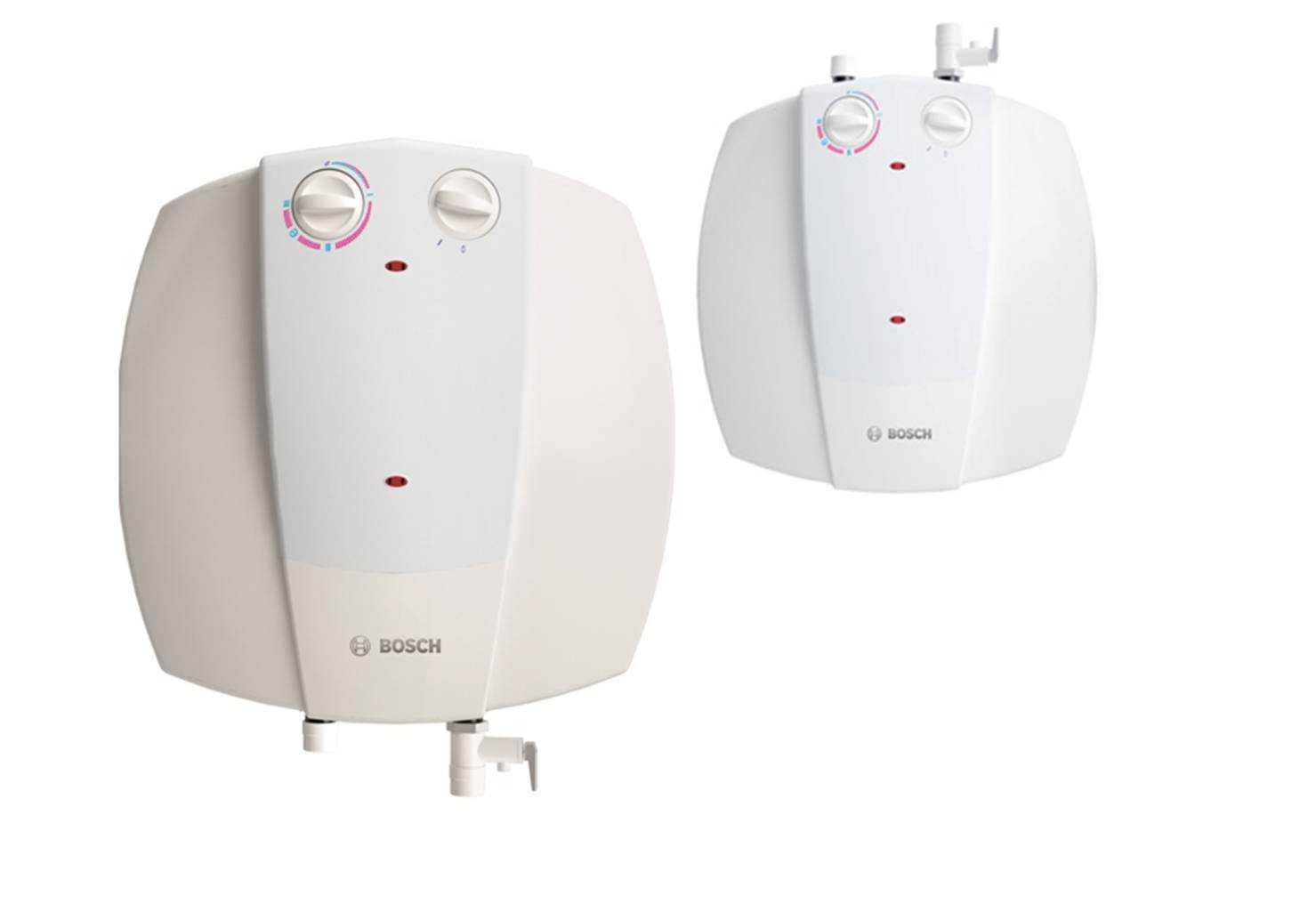

Водонагреватель под мойку: разновидности и какой выбрать

По большому счету, водонагреватель для кухни под мойку мало чем отличается от всех остальных подобных устройств – это все та же емкость, в которой размещается нагревательный элемент и все те же два патрубка для подсоединения устройства к водопроводу. Здесь даже разновидности точно такие же – как и его крупногабаритные сородичи, устройства данного типа могут иметь проточный и накопительный принцип работы. Единственная разница касается только накопительных бачков, которые отличаются своими небольшими размерами и емкостью. Оно и понятно, так как для кухни, а вернее для мойки, большого количества горячей воды просто не нужно. Это и есть основной критерий выбора подобного водонагревателя – вам просто придется определиться с количеством расходуемой жидкости и приобрести соответствующий своим потребностям нагреватель.

Если разбираться в емкости этих баков дальше, то их можно разделить на три вида.

Бак на 10 литров. Это вариант для семьи из одного – максимум двух человек. Для одного даже будет сильно много, но запас еще никогда никому не мешал – если баком пользоваться правильно и не выключать его, то перерасхода энергии не будет. Как вариант, для одного человека можно установить и проточный водонагреватель под мойку, который, по большому счету, можно назвать универсальным решением для семей с любым количеством домочадцев.
Бак на 15 литров. Отлично подойдет для квартиры или дома, в которых обитают три человека. Хотя, если речь идет о маленьком ребенке, то аппарат может не справиться с нагревом воды нужного объема.
Бак на 20 литров. Это накопительный водонагреватель под мойку является самым востребованным вариантом на сегодняшний день – при бережном расходе воды он в состоянии даже обеспечить возможность принять душ двоим людям. Это к тому, что на кухне он отлично справится с любым объемом потребления – если не лить воду попусту, то ее будет вполне достаточно для помывки посуды в семье, состоящей из четырех и даже пяти человек.

Существуют и другие накопительные водонагреватели малого объема для кухни нестандартных размеров. При желании в продаже можно найти баки на 25 литров, но дело в том, что для интенсивно используемых кухонь в больших семьях они оказываются малоэффективными. В этом отношении предпочтение лучше отдать проточным водонагревателям, которые в состоянии нагревать воду в любом объеме. Единственный их недостаток – это большое энергопотребление. Хотя если интенсивно использовать накопительный бак, то и его энергопотребление окажется серьезным. О том, как выбрать водонагреватель и об основных принципах данного процесса, можно посмотреть в этом видеоролике.

https://youtube.com/watch?v=vUAMwIISY9M

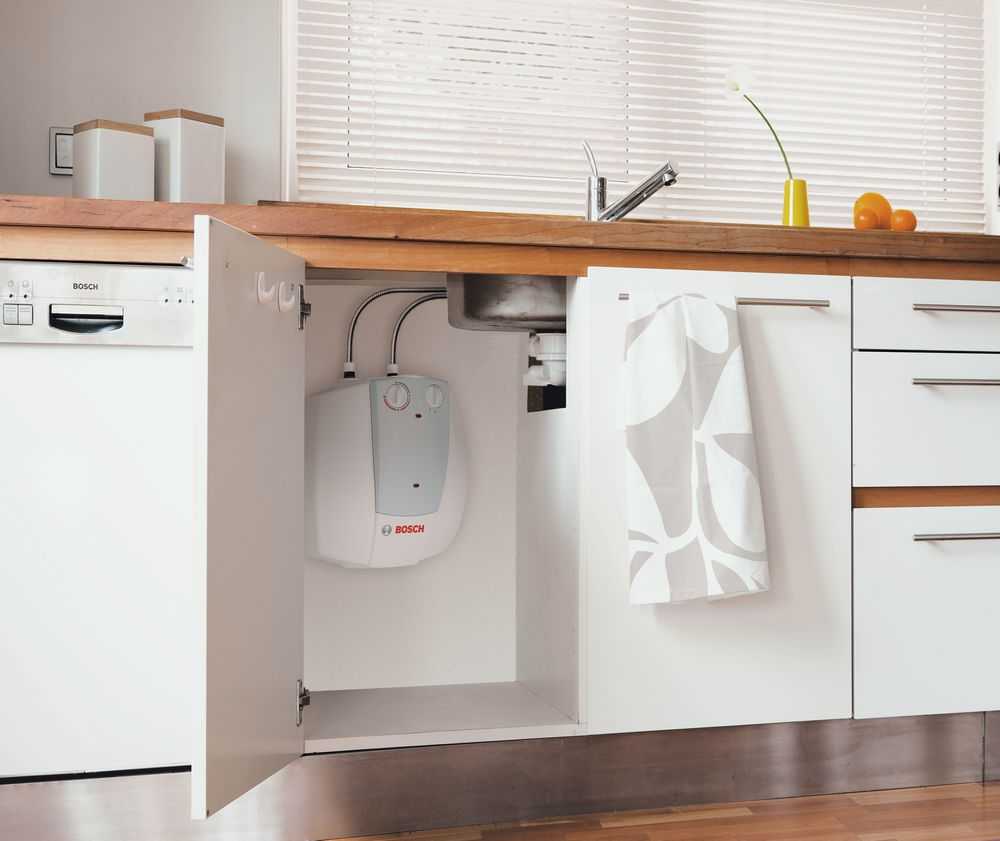

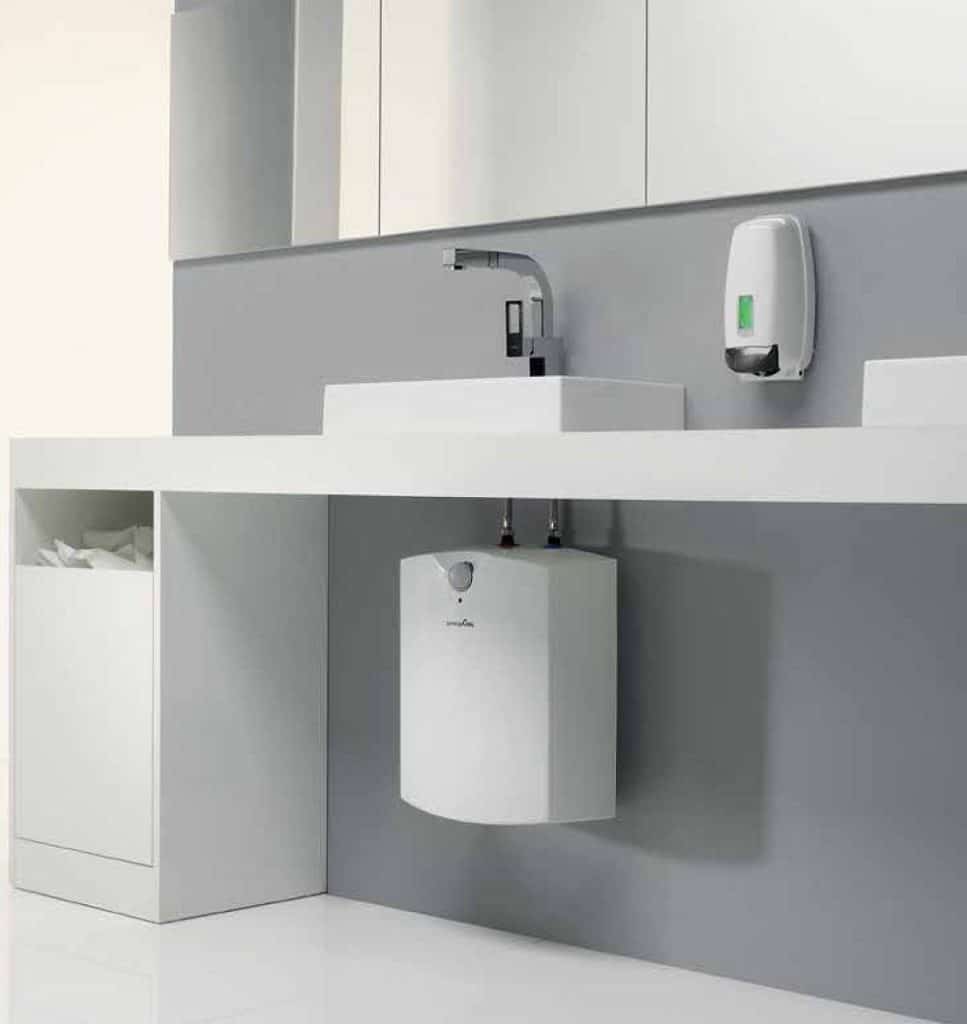

Установка водонагревателя под мойку

Монтаж разных типов нагревателей несколько отличается. Рассмотрим схемы подключения и порядок монтажа для различных водонагревательных конструкций.

Монтаж безнапорного водонагревателя

Проще всего устанавливать безнапорные бойлеры. Их нельзя подключать к обычному смесителю, подсоединять напрямую к магистральному трубопроводу, так как на сетевое давление устройство не рассчитано — может разорвать.

Специальный смеситель для такого бойлера имеет два вентиля — один регулирует температуру (смешением с холодной), другой расход. В данной системе смеситель выполняет функцию группы безопасности: перекрывает холодную воду на входе в нагреватель и сбрасывает излишек воды, возникающий из-за её расширения в результате нагрева.

Смеситель для безнапорного накопительного нагревателя

Обычно при покупке такого нагревателя в комплекте имеются трубки и запорные вентили, которые устанавливают на входе и выходе из бака. Обратный предохранительный клапан в этом случае можно не монтировать (из-за отсутствия риска скачка давления) или заменить просто обратным клапаном. Напольный нагреватель просто устанавливается на пол, а настенный нужно закрепить на входящие в комплект кронштейны или другие крепления. Потом трубки подсоединяются по схеме.

Безнапорный проточный водонагреватель монтируется по тому же принципу. Подключаем нагреватель к электросети только после заполнения водонагревателя водой.

Монтаж напорного накопительного водонагревателя

Заблаговременно позаботьтесь о наличии рядом с нагревателем розетки с заземляющим контуром. Если нагреватель настенный, отметьте на стене точки навески, просверлите отверстия под крепёж, закрепите кронштейн и навесьте нагреватель. Напольный нагреватель к стене можно не крепить.

Начинаем подготовку водонагревателя. Для этого выполняем следующее:

На подачу холодной воды (синяя отметка на штуцере бака) монтируем обратный предохранительный клапан. Направление воды на клапане обозначено стрелкой.
На оба штуцера бака навинчиваем запорные вентили. На холодной воде запорный вентиль устанавливается сразу на клапан.

Внимание! Слишком перетягивать резьбу при монтаже не нужно, можно сорвать!

Подсоединяем к вентилям гибкую подводку (может быть в комплекте) или через переходники металлопластиковые (полипропиленовые) трубки диаметром 16-20 мм для подключения к водопроводу. Последний способ предпочтительней, так как надёжнее и, кроме того, больший диаметр труб обеспечивает меньшее гидравлическое сопротивление и лучшую подачу воды.

на холодной воде — для подачи на водонагреватель;
на горячей воде для переключения с основного горячего водоснабжения на резервное.

Соединяем шланги (трубки), идущие от бака с соответствующими трубами горячей и холодной воды. Проверьте, что соединены именно холодная с холодной, а горячая с горячей.

1 — подача горячей воды; 2 — предохранительный клапан; 3 — подводка; 4 — подача холодной воды

К дренажному патрубку предохранительного клапана подсоедините капельницу или сифон для слива в канализацию или тонкую трубку для слива в отдельную ёмкость.

Перед включением водонагревателя перекройте кран горячей воды на магистрали. Электричество подключайте только после заполнения бака водой.

Монтаж напорного проточного нагревателя

Установка проточного водонагревателя схожа с монтажом нагревателя накопительного. Отличие составляет отсутствие обратного предохранительного клапана в виду отсутствия бака. Для некоторых моделей рекомендуется на подаче холодной воды установить фильтр грубой или тонкой очистки и даже умягчитель воды. Устройство крепится к стене, врезается трубками с запорными вентилями в магистраль горячего и холодного водоснабжения после сетевых вентилей и подключается к электросети.

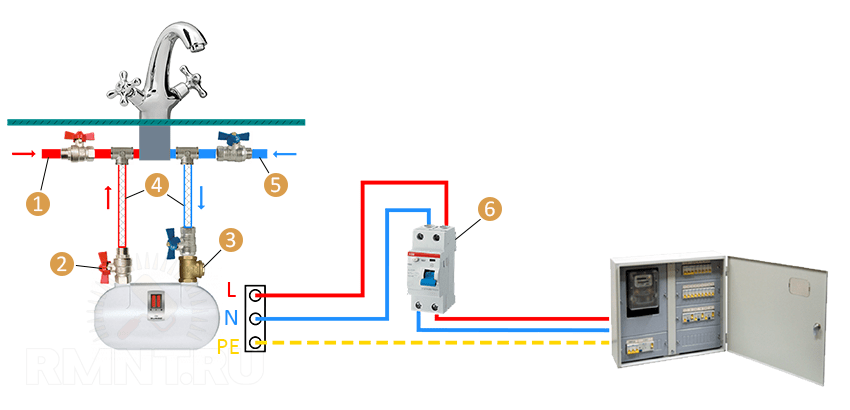

1 — подача горячей воды; 2 — запорный вентиль; 3 — фильтр грубой очистки; 4 — подводка; 5 — подача холодной воды; 6 — УЗО

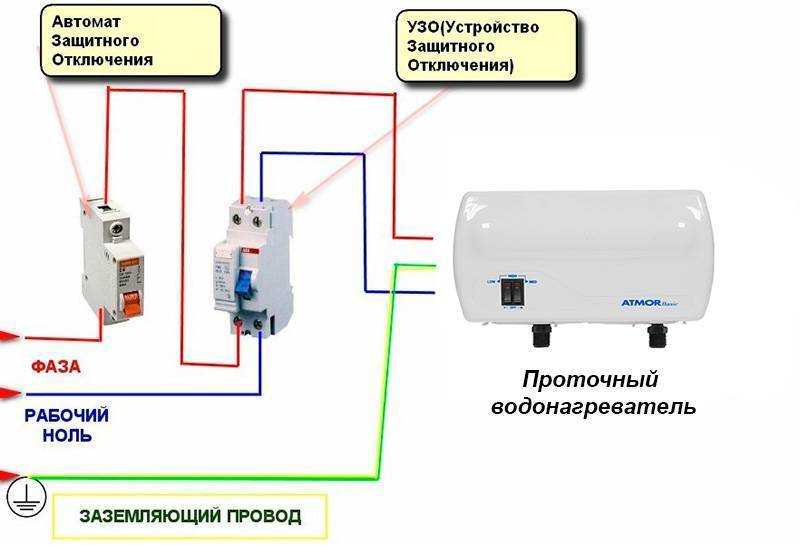

Большинство проточных нагревателей, особенно большой мощности, не комплектуются электровилкой. Предполагается, что подключение оборудования должно идти через выделенную линию напрямую к отдельному автомату в электрощитке. Линия должна быть заземлена, с устройством защиты от короткого замыкания. Сечение кабеля подбирается в зависимости от мощности проточного бойлера.

Теплая вода, находящаяся в кране постоянно, – это обязательное условие современной комфортной жизни. Проблему недостатка теплой воды решить не так уж и сложно, нужно всего лишь установить водонагреватель определенного литража под мойку. На рынке можно найти широкий ассортимент такого вида оборудования, и потребителю остается лишь определиться с тем, какой именно водонагреватель ему выбрать.

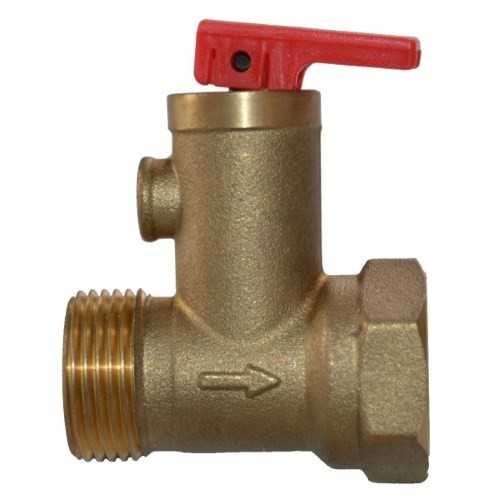

Предохранительный и обратный клапан

Для безупречного функционирования любой бойлер требует монтажа обратного клапана в систему водного снабжения кухни, который совмещается дополнительно с предохранительным аналогом. Функционал последнего клапана – регулировать повышение сверх нормы водяного давления посредством стравливания воды. При этом может наблюдаться незначительное истечение влаги, что нормально. Обратный клапан не позволяет излишней влаге из водопровода попадать внутрь водонагревателя.

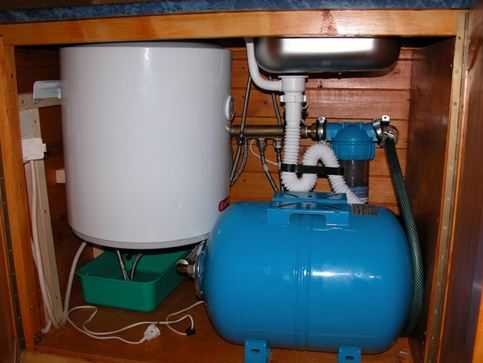

Имея большой по объему бойлер, целесообразно предусмотреть наличие расширительного бака для сбора вытекающей во время повышения давления воды. Ставится он между участком нахождения предохранительного клапана и водонагревателем.

Нюансы подключения проточного водонагревателя

Подключить проточный водонагреватель к системе снабжения дома/квартиры водой еще проще, чем накопительный. Достаточно следовать общим принципам работы с техникой такого рода (и приведенным выше рекомендациям), а также предложенным производителем схемам подключения.

Все основные элементы схемы повторяются, здесь также необходим сливной клапан, переходники от патрубков нагревателя к трубам водопровода, подключение к электросети.

Специалисты рекомендуют:

монтировать устройство в непосредственной близости к точке водозабора – раковине, душу, кухонной мойке. При этом необходимо учитывать зоны влажности и применять влагозащищенные розетки, а также внимательно относится к гидроизоляции электрических элементов;
если трубы подключения холодной воды выполнены из металла, присоединять их к входному патрубку нагревателя необходимо через диэлектрическую втулку (входит в комплект поставки);
поскольку мощность прибора может составлять от 1 до 27 кВт, устройства с потреблением свыше 8 кВт необходимо подключать к сети 280 В кабелем из четырех или пяти жил;
перед первым включением следует «продуть» систему, чтобы обеспечить заполнение основной емкости нагревателя и отсутствие воздушных пробок в трубах/шлангах.

Важно понимать: проточный водонагреватель обеспечивает наличие горячей воды постоянно (при наличии электроснабжения), но не дает большого потока жидкости!

Рекомендуем посмотреть видео о подключении проточного нагревателя обычного типа и так называемого «крана мгновенного нагрева воды».

Классификация

Согласно условиям задачи нам требуется компактное устройство для скрытого монтажа. Соответственно, газовые колонки отпадают: в тумбе под мойкой или умывальником устройство этого класса смонтировать невозможно.

В сухом остатке – электрические водонагреватели. Какими они бывают?
