Топ-12 лучших станков для заточки цепей бензопил на 2023 год в рейтинге biokot

Обзор популярных моделей высокопроизводительных станков для заточки пильных цепей

Станок для заточки цепей для бензопил Орегон 519789

Если требуется часто выполнять большой объём работ по заточке пильных элементов, следует обратить внимание на модель профессионального станка Oregon 519789. Данная установка разработана для эксплуатации при интенсивных нагрузках

Oregon 519789

Станок оснащается механизмом самоцентрования и торсионной пружиной, которая обеспечивает дополнительные удобства во время правки материала. Мощность модели составляет 0,214 кВт, вес − 6 кг, работает от бытовой сети в 220 В.

Пильные элементы цепи

Точильное оборудование Штиль

Универсальное заточное оборудование Stihl USG отличается высокой производительностью и отменным качеством сборки. При помощи этого станка можно без усилий править любые пильные ленты Stihl, режущие элементы кусторезов, ножей и других садов приспособлений.

Stihl USG

В продаже установка идёт в комплекте с суппортом поворотного типа (для любых цепей производства этой торговой марки)

Обратите внимание, что производители не рекомендуют использовать станок, если требуется обработка пильных зубьев из твердосплавных компонентов

Установка Бригадир GM 4P

Если нужно купить мощный станок для профессиональных работ, модель Бригадир GM 4P станет отличным выбором. С её помощью можно выполнять правку любых объёмов и нагрузок. Мощность установки составляет 0,65 кВт (одна из самых больших в классе), что позволяет поддерживать во время правки определённый показатель скорости вращения.

Станок Brigadier GM 4P

Обратите внимание, что станок оснащён системой подсветки. Это позволяет проводить обработку ленты даже в тёмное время суток

Скорость вращения шпинделя на холостом ходу составляет 6300 об/мин, а весит устройство всего 3,25 кг.

Станок для заточки зубьев бензопил Sadko SCS 85

Среди большого многообразия точильного оборудования для обработки режущих кромок зубьев бензопил следует выделить модель Sadko SCS 85. Эта установка имеет компактные габариты и отличается невысоким уровнем шумности. Идеально подходит как для работы в домашних условиях, так и на производстве. Посмотрите видео 2 о том, как заточить цепь бензопилы на станке, и узнайте все тонкости проведения данной операции.

Видео 2. Как правильно проводить заточку зубьев пилы

Оборудование производится в Словении и занимает лидирующие позиции в сегменте заточных станков для бензопил. Данная модель Садко имеет номинальную мощность в 0,85 кВт и весит всего 2,5 кг. Работает станок от бытовой сети в 220 В. Скорость вращения шпинделя на холостом ходу составляет 5 000 об/мин. Для обработки пильных элементов используется заточной круг диаметром 104 мм.

Сборка станка для заточки цепей бензопил своими руками — инструкция и чертежи

Можно ли заточить цепь бензопилы самостоятельно? Несмотря на сложную конфигурацию режущей части, этот процесс осуществим в домашних условиях. Заточку можно выполнить с помощью набора надфилей, что будет долго и не всегда приведет к желаемому результату. При постоянной эксплуатации бензопилы лучше всего сделать станок, обеспечивающий лучшее качество и требуемую скорость выполнения этой процедуры.

Технология заточки

Главным режущим элементом цепи является зуб специальной формы. Он снимает древесную стружку аналогично рубанку. Но в отличие от него зуб имеет две заточенные кромки, находящиеся под углом относительно друг друга. Одна из них режет в горизонтальной плоскости, а вторая в вертикальной. При этом зубья крепятся поочередно к правой и левой сторонам цепи.

Перед тем как приступить к выбору оптимальной схемы станка для заточки цепей бензопил, необходимо ознакомиться с рекомендациями и правилами. Главным из них является соблюдение углов соприкосновения заточного инструмента и режущей части звена.

Передний угол, сформированный торцевым лезвием и поверхностью скольжения звена, должен составлять от 60 до 85°. Задний угол верхнего лезвия — от 50 до 60°. Угол заточки верхней режущей части – от 25 до 35°.

Последний параметр является определяющим при выборе схемы изготовления станка. Обязательное соблюдение этих размеров предъявляет жесткие требования к конструкции

Также следует обращать внимание на интенсивность воздействия заточного инструмента на режущую кромку. Недопустимо изменение конфигурации лезвий – увеличение угла среза, уменьшение его плоскости

Исключение составляет снижение высоты ограничителя пропила. Это делается только при работе с «чистой» древесиной, в которой отсутствует металлический мусор.

Ручной способ

Набор для ручной заточки

При небольшой нагрузке бензопилы заточку ее цепи можно делать вручную. Для этого понадобятся наборы надфилей и специальный шаблон. Лучше всего приобрести комплект, включающий в себя эти элементы.

Для формирования качественной режущей кромки потребуется зафиксировать цепь. Поэтому рекомендуется закрепить шину бензопилы в тисках. Таким способом можно обеспечить четкое положение каждого звена. Установив шаблон, с помощью надфилей выполняется заточка лопатки зуба и торцевого лезвия.

Однако эта технология имеет ряд особенностей, который следует учитывать.

Наборы рассчитаны на цепи с определенной конфигурацией – шаг 3/8” и толщиной звена 1,3 мм. Низкая скорость заточки. При значительных повреждениях режущей части вручную исправить ее конфигурацию практически невозможно. Небольшая стоимость набора – от 600 руб.

Именно поэтому при интенсивной работе предпочитают использовать полуавтоматические станки. Они имеют большую производительность, а при соблюдении технологии заточки результат по качеству всегда будет превосходить ручной способ.

Электрический станок

Целесообразно ли делать станок по заточке цепей самостоятельно? Уже на этапе проектирования и подбора комплектующих можно столкнуться с проблемой – изготовление рабочего стола. Он предназначен для фиксации цепи и регулирования звена относительно режущей кромки точильного диска.

Конструктивно он состоит из площадки, на которой расположен рабочий стол и электродвигатель с креплением абразивного элемента. С помощью системы винтов выполняется регулировка положения звена. Для большей точности на верхней части стола установлена градуированная шкала.

Т.е. для изготовления подобного устройства своими руками понадобится сделать станину, что является трудоемким и сложным процессом. Для этого потребуется с помощью токарного станка изготовить все комплектующие, предварительно рассчитав их точные размеры. Альтернатива – приобрести уже готовое основание. Однако его стоимость незначительно отличается от цены заводского станка по заточке цепей бензопил.

Принцип работы и виды заточных станков

электрический станок для заточки цепей Арсенал

Цепь закрепляется в станке, абразивный диск подносится к ней и поочередно затачивает каждый зуб. Процесс этот достаточно быстрый, если его выполняет механизм. С помощью такого устройства можно не только сделать режущие кромки острыми, а и выправить зубцы.

За эталонный выбирается самый маленький зубчик, после чего все остальные подгоняются под его калибр. Наличие разновеликих зубцов повышает вероятность разрывов в слабых местах, увеличивает нагрузку на электродвигатель.

Все станки для заточки цепей можно условно разделить по функциональным возможностям на любительские и профессиональные, а также по степени автоматизации на:

автоматические;
ручные.

В автоматических устройствах исполнительный орган вращается за счет электродвигателя. Это оборудование для быстрой и точной правки режущих зубцов. Оно не требует никаких навыков от оператора, который должен лишь зафиксировать в держателе цепь и запустить двигатель.

Ручные станки могут быть переносными или стационарными. Затачивание здесь осуществляется вручную, зато не требуется источник питания. Поэтому станок можно эксплуатировать прямо на лесной опушке. По окончании правки звенья цепей продуваются из компрессора, после чего она опускается в машинное масло.

Заточка цепи бензопилы на полуавтоматических станках

Большой популярностью (это связано с высокой производительностью и качеством заточки) пользуются станки, оснащенные электрическим приводом. Оборудование представляет собой сложную конструкцию, которая состоит из нескольких элементов. Основанием приспособления для заточки цепи бензопилы выступает станина, на которой устанавливаются двигатель и тиски с направляющими салазок для цепи. Двигатель применяется асинхронного типа с прямой передачей и высокой частотой вращения.

Заточной диск установлен на валу двигателя и фиксируется при помощи шайбы и гайки. Участок, где двигатель крепится к станине, является подвижным, что предоставляет возможность регулировать мотор в пространстве для необходимости выставления верного угла заточки.

Перед началом заточки звеньев бензопилы нужна предварительная настройка станка с выбором угла между шлифовальным кругом и цепью

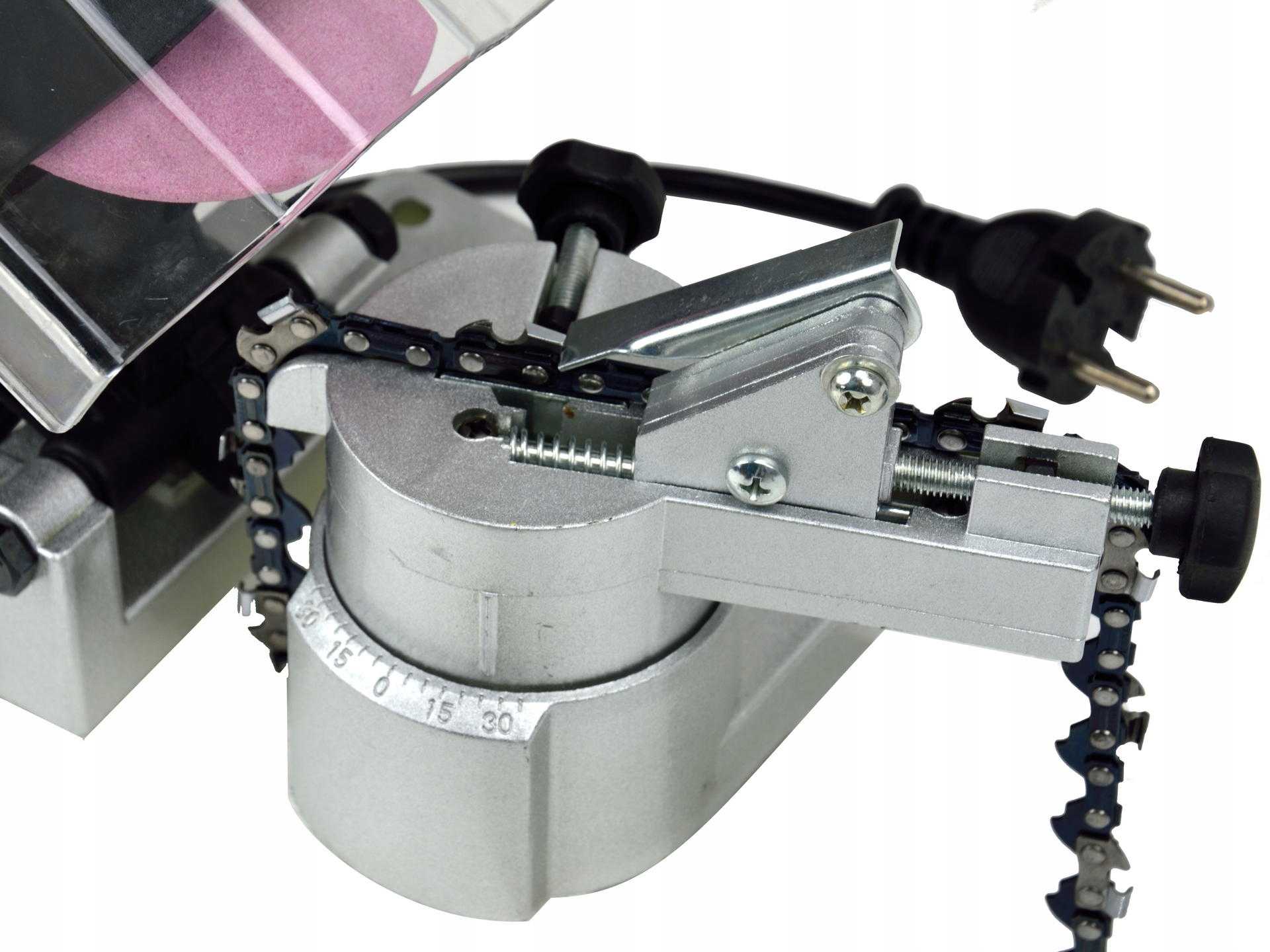

Для установки цепи и ее удержания используются тиски с салазками. К ним фиксируется ограничительная пластина, которая контролирует глубину реза. При вращении регулировочного винта по часовой стрелке диск выдвигается, увеличивая глубину заточки.

Полуавтоматический точильный станок для заточки дисковых пил характеризуется возможностью выставить точный угол заточки, выровнять рабочий зуб. Оборудование может работать от сети 220 В и 12 В, что позволяет подключить его с помощью аккумулятора автомобиля.

Принцип действия полуавтоматического станка для заточки пил

Принцип действия станка заточного для цепи состоит в следующем. В направляющие салазок устанавливается цепь. Ограничитель опускается до достижения упора в заднюю стенку зуба, который затачивается, не позволяя ему смещаться. Далее выполняется опускание двигателя с установленным на него абразивным диском. При соприкосновении его с зубьями происходит стачивание кромки режущего элемента.

После того как обработана одна сторона, цепь переворачивается на другую, манипуляция повторяется. Далее оператор должен передвинуть цепь до следующего зуба с установкой упорной планки, после чего процесс возобновляется.

Принцип работы станка состоит в установке цепи в направляющие салазки и опускании двигателя с абразивным диском

Важно! Для заточки цепи на электрическом станке важно правильно выставить глубину стачивания, чтобы при работе зубья не перегрелись и не потеряли своих свойств, что негативно отразится на дальнейшей эксплуатации пилы. К недостаткам электрических станков для заточки бензопил можно отнести их высокую стоимость, которая начинается от 6 тыс. руб., необходимость периодической замены монтажных кругов, что также является весьма затратным мероприятием

Для продления ресурса использования дисков следует применять алмазные варианты. Однако они имеют более высокую стоимость

руб., необходимость периодической замены монтажных кругов, что также является весьма затратным мероприятием. Для продления ресурса использования дисков следует применять алмазные варианты. Однако они имеют более высокую стоимость

К недостаткам электрических станков для заточки бензопил можно отнести их высокую стоимость, которая начинается от 6 тыс. руб., необходимость периодической замены монтажных кругов, что также является весьма затратным мероприятием. Для продления ресурса использования дисков следует применять алмазные варианты. Однако они имеют более высокую стоимость.

Лучшие универсальные точильные станки

Универсальные устройства подходят для всех инструментов и справляются как с сухой, так и мокрой заточкой.

Кратон BG 560/200

Универсальная модель для гаража Рейтинг точил электрических для дачи, позволяет подобрать универсальное устройство, которое легко справится с поставленными задачами. Точило имеет хорошую мощность, и может использоваться как для дачи, так и небольшой мастерской. Для работы используется круги 200 мм.

Станок имеет отверстия для крепления, однако вес 13 кг позволяет использовать прибор в качестве переносного станка.

Достоинства:

прочный корпус;
отсутствие и вибрации и скачков;
доступная стоимость.

Недостатки:

подручники изготовлены из тонкой стали.

Точилка легко справляется с ножами, ножницами и более сложными видами стали.

Makita GB801

Несмотря на небольшую мощность Makita GB801 легко справляется со своими задачами Универсальное устройство станет незаменимым прибором для гаража или дачи. Мощность прибора составляет 250 Вт, этого вполне достаточно для обработки прочной стали. Прибор может разгонятся до 2850 оборотов в минуту.

Литая конструкция корпуса делает работу комфортной и снижает скольжение по поверхности. Также производитель предлагает подсветку в области контакта материала и круга.

Достоинства:

наличие подсветки;
прочный корпус;
даже при длительной работе не перегревается, поэтому может использоваться для постоянного применения.

Недостатки:

не используется для работы с металлическим сплавом.

Рейтинг заточных станков 2022

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
Качаем воздух литрами: какой масляный компрессор выбрать

Причины затупления зубьев цепи инструмента

Существует множество причин, почему происходит притупление режущих элементов бензиновых и электрических пил. Главная из них заключается в естественном процессе. Пиление древесины, которая имеет более мягкую структуру, чем металл, все равно приводит к постепенному притуплению режущих кромок зубьев. Избежать этого попросту невозможно, но скорость снижения уровня заточки можно снизить, если использовать качественные цепи, выпущенные добросовестными производителями.

К другим причинам ускоренного притупления бензопильных цепей принадлежат следующие факторы:

неправильно выставленное натяжение цепи;
использование низкокачественного масла, которое не попадает в соединения между звеньями, и тем самым не осуществляет качественную смазку

Особенно категорически противопоказано использовать отработку в качестве смазки;
важно учитывать тип распиливаемой древесины, иначе цепь может очень быстро затупиться. Специально для работы с древесиной высокой твердости следует использовать цепи с победитовыми напайками на зубьях;
попадание под режущие части посторонних материалов, например, металл, камень, пластик, песок, стекло, земля

Незначительное попадание земли или песка на цепь инструмента ускоряет притупление кромок в 10 раз;
длительная эксплуатация инструмента без перерыва. В ходе пиления режущие части подвергаются такому негативному влиянию, как нагрев. Чем выше температура металла, тем быстрее происходит притупление зубьев, поэтому специалисты рекомендуют делать перерывы в работе инструментом (примерно через каждые 2 часа перерыв на 10-20 минут);
неправильный выбор цепи под технические параметры инструмента
Этому моменту также следует уделить особое внимание, иначе это приведет не только к быстрому притуплению звеньев инструмента, но и снижению ресурса двигателя.

Еще один немаловажный момент, которому неопытные пильщики не уделяют должного внимания: заточку цепи бензопилы следует выполнять только и исключительно после ее остывания.

Это интересно! Совет для начинающих пильщиков: перед тем, как работать бензопилой, рекомендуется дополнительно смазать цепь моторным маслом. Вы наверняка замечали, что новые изделия имеют некую смазку. В процессе смазка цепи осуществляется через специальный канал маслонасоса, но не будет лишним, если перед работой, вы дополнительно нанесете смазывающее вещество прямо из бутылки или со шприца.

Когда нужно проводить работу?

При интенсивном использовании бензопилы заточка проводится довольно часто, зачастую несколько раз за один день

Особое внимание следует уделять тому, что встреча цепи с грунтом значительно ускоряет процесс. Поэтому бензопилы нужно использовать так, чтобы исключить вероятность соприкосновения цепи и грунта. После нескольких соприкосновений стружка будет очень мелкой, а цепь будет углубляться в материал незначительно.При рассмотрении подобного вопроса можно отметить: чем чаще приходится точить цепь бензопилы, тем меньший слой металла снимается

Также если часто точить, то срок службы режущего элемента бензопилы значительно увеличиться. Главным условием можно назвать правильное выполнение работы, если ее делать своими руками. Правильно выполнить процедуру можно только при условии, если есть специальный станок.Признаком того, что режущий элемент ручной бензопилы притупился можно назвать значительное усилие подачи. Правильно проведенная заточка цепей определяет значительное уменьшение показателя усилия подачи, то есть бензопилы входят легко при небольшом нажатии. Еще одним признаком необходимости проведения заточки цепей можно назвать получение очень мелкой стружки.Проведение заточки бензопилы при появлении рассматриваемых признаков обязательно. Заточка цепей проводится для того, чтобы снизить сильно напряжение в теле, уменьшить показатель циклической нагрузки, расход топлива. Также если не точить зубья цепей вовремя есть вероятность повышения износа всех узлов, вследствие этого происходит сокращений срока службы ручной бензопилы

После нескольких соприкосновений стружка будет очень мелкой, а цепь будет углубляться в материал незначительно.При рассмотрении подобного вопроса можно отметить: чем чаще приходится точить цепь бензопилы, тем меньший слой металла снимается. Также если часто точить, то срок службы режущего элемента бензопилы значительно увеличиться. Главным условием можно назвать правильное выполнение работы, если ее делать своими руками. Правильно выполнить процедуру можно только при условии, если есть специальный станок.Признаком того, что режущий элемент ручной бензопилы притупился можно назвать значительное усилие подачи. Правильно проведенная заточка цепей определяет значительное уменьшение показателя усилия подачи, то есть бензопилы входят легко при небольшом нажатии. Еще одним признаком необходимости проведения заточки цепей можно назвать получение очень мелкой стружки.Проведение заточки бензопилы при появлении рассматриваемых признаков обязательно. Заточка цепей проводится для того, чтобы снизить сильно напряжение в теле, уменьшить показатель циклической нагрузки, расход топлива. Также если не точить зубья цепей вовремя есть вероятность повышения износа всех узлов, вследствие этого происходит сокращений срока службы ручной бензопилы.

Станок для заточки цепей бензопил своими руками

Станок для восстановления пильной гарнитуры достаточно просто собрать своими руками. Порядок изготовления аппарата выглядит следующим образом:

Вначале нужно установить прочную станину;
В полученной заготовке потребуется просверлить несколько отверстий, необходимых для крепления верстака. Ширина отверстий подбирается в зависимости от диаметра крепежей;
На подготовленном основании потребуется закрепить поворотную шину и фиксаторы. Последние необходимы для надежного крепления пильной гарнитуры перед ее заточкой. Самодельный станок также потребуется оборудовать заточным приспособлением, которое устанавливается на кронштейн. При этом нужно продумать способы регулировки имеющегося крепежного наклона кронштейна и электрического привода;
В качестве привода можно использовать электрический мотор, который получает питание от сети, напряжением 220 В. Мощность мотора должна составлять не менее 85 Вт. С ролью заточного камня справиться камень от бытовой болгарки с диаметром 12,5 см. Для подключения двигателя к сети нужно подсоединить к нему кабель с сечением 3×2,5 мм;
К нижней части поворотной шины потребуется прикрепить шкалу с отметками, указывающими градус поворота. На шкале должны быть расположены отметки с указаниями от 0 до 35 градусов в обе стороны;
При необходимости самодельный станок можно оборудовать кнопками включения и выключения мотора. На корпус двигателя также потребуется установить рукоятку, которая даст возможность поднимать и опускать привод.

Виды заточных станков

Заточные станки для бензопил имеют ряд разновидностей. В зависимости от наличия привода они делятся:

Ручные;
Автоматические.

Кроме того, ручные аппараты разделяются на стационарные и мобильные.

Для первых готовится специальная поверхность: стол или верстак.

Особенности ручных аппаратов

Станок заточной, для цепей бензопил работающий в ручном режиме, отличается пониженными оборотами шпинделя.

При этом имеется ряд преимуществ:

У такого станка значительно меньше стоимость.
Более высокое качество работы. Настройки совершаются 1 раз, при этом в качестве исходной точки выбирается наиболее сточенный зуб.
Нет зависимости от электрической сети.
Безопасность в работе.
Заточенная на таком оборудовании цепь, значительно дольше работает до следующей шлифовки.

Недостатком является длительность обработки зубьев.

Работа на автоматическом оборудовании

Такие станки имеют преимущества:

значительно сокращается время обработки цепи;
все зубья формируются на определенную высоту;
устройство имеет малый вес;
простота в эксплуатации.

К недостаткам относится перегрев двигателя при длительной работе.

Учитывая, что для обработки цепи требуется электроэнергия, устанавливается такой станок только в том случае, когда объем работы большой. Без такого устройства не обойтись при шлифовке твердосплавных цепей.

Пошаговая инструкция состоит в следующем:

Цепь снимается с бензопилы и устанавливается в держатель.
Выбирается необходимый градус заточки заднего угла. Он может быть 50 или 60 в зависимости от типа пилы.
Фиксатор цепи упирается в рабочий зуб.
Теперь устанавливается основной угол заточки цепи. Он колеблется в пределах 25−30 градусов. Для продольного распила бывает 10.
Сверху опускается головка с диском и винтом регулируется глубина шлифовки.
Затем головка поднимается, винты затягиваются и аппарат запускается.
Диск опускается на зуб, и шлифовка ведется короткими отрезками. Это необходимо для исключения перегрева зуба.
После обработки цепи с одной стороны, поворотом суппорта идет работа со второй.

По окончании, цепь очищается от стружки и опускается в масло.

Как узнать, что зубья затупились

На необходимость правки зубьев указывает несколько признаков. В процессе работы пильную гарнитуру уводит в сторону, нарушается точность реза – это первый признак. Стружка получается рыхлой и рассыпающейся. Цепь вращается медленнее, иногда останавливается, застревая в древесине. Если цепь постоянно провисает, хотя ее подтягивают, то это тоже может говорить о том, что зубья затупились. Повышается вибрация, появляются рывки инструмента в процессе распиловки.

При внимательном рассмотрении зубьев можно заметить изменения в их профиле. В целом на необходимость заточки указывает резкое снижение производительности и некорректная работа инструмента.

Правила продления межремонтного ресурса пильных цепей

Пильная гарнитура работает в сложных условиях.

В перечне отрицательных воздействий:

отсутствие полноценной смазки и экономия на качестве расходных материалов;
замена рекомендованного инструкцией цепного масла дешевыми суррогатами неизбежно сопровождается форсированным износом гарнитуры в целом;
даже дорогие фирменные шины и цепи плохо переносят чрезмерные нагрузки характерные для работы с древесиной больших диаметров;
нередки случаи эксплуатации новой цепи с приводом от изношенной ведущей звездочки;
неравномерный ход пильной цепи инициирует дополнительные нагрузки на двигатель и кинематику бензопилы.

Причинами преждевременного выхода заточной техники из строя, может быть нарушение правил эксплуатации, в том числе — неквалифицированного ухода, нефункционального применения и работы в условиях чрезмерных нагрузок.

Виды и принцип работы заточных станков

Схема станка для заточки пил.

Заточный станок представляет собой монтажную отрезную пилу. Цепь крепится между поворотными тисками, расположенными на специальной опоре. В конструкцию устройства также входит режущий диск, который подводится и затачивает зубья цепи. На станке устанавливается определенный угол от плоскости диска, он зависит от шага цепи. Толщина диска – 3,5 мм.

Кнопка запуска расположена на прочном основании, там же находятся шкала, с помощью которой задается угол заточки, и ограничитель глубины. Основную работу по заточке пилы выполняет подвижная головка с диском, оборудованным рукоятью для управления. Для безопасной работы головка защищена специальными элементами.

Заточка выполняется следующим образом:

закрепляется цепь;
устанавливается угол заточки;
абразивный диск за рукоять подается сверху на цепь;
производится шлифовка.

Каждый зуб цепи для бензопилы обрабатывается по отдельности в соответствии с заданными параметрами. Кроме заточки, на таком станке можно поправить цепь. Для этого выбирается наименьший зуб, а оставшиеся подгоняются по его образцу по всей длине полотна. Эта мера поможет предотвратить разрывы на слабых участках за счет выравнивания нагрузки на всей цепи.

Устройство цепи бензопилы.

Инструмент для проведения заточки пильных цепей может быть автоматическим (электрическим) и ручным. К помощи первых прибегают в случаях, если объем работ очень большой или сильно изношена цепь и исправить ее обычным способом не представляется возможным. Такие устройства часто используются в мастерских и сервисных центрах. Станок требует стационарного рабочего пространства, но гарантирует высокую точность обработки.

Основным преимуществом автоматических заточных станков является простота использования: мастеру достаточно закрепить цепь и нажать на кнопку. Недостаток – малый срок службы цепи. Уже после нескольких заточек автоматическим инструментом цепь затупляется. Ручное оборудование используется для крепления на направляющую шину. Главная задача такого устройства – установить правильное направление движения напильника. Ручные станки могут быть мобильными или стационарными. Вся работа на таком оборудовании производится вручную.

Преимущества ручных станков:

низкая стоимость (от 500 рублей);
максимальная точность работы;
нет необходимости в подключении к источнику электрического питания.

Основной недостаток ручного устройства для заточки – им необходимо уметь пользоваться. Человек должен пройти специальную подготовку, знать некоторые тонкости работы (определение оптимальной остроты, продувание сжатым воздухом звеньев, необходимость опустить цепь в чистое масло и другое). Сама процедура очень трудоемкая и отнимает много времени.

На сегодняшний день существуют различные модификации заточных станков. Например, некоторые модели имеют источник со сжатым воздухом. Другие снабжены гидросистемой, которая зажимает в автоматическом режиме тиски для заточки.

http:

https://youtube.com/watch?v=jTCQqrk2e7w

Дополнительные рекомендации, как наточить цепь бензопилы своими руками

При работе следует неукоснительно соблюдать требования безопасности. Работать нужно обязательно в перчатках из грубого материала, чтобы не травмировать руки, так как рабочая поверхность зубьев очень острая.

Если технология заточки предписывает демонтаж цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповёрт.

Специалисты рекомендуют способ повышения прочности и износостойкости цепей, который известен под названием «стабилизация внутренней структуры металла». Для этого новая шина на протяжении полутора-двух недель при температуре 55-65ºС прогревается в масляной ванне. Эксплуатация подтверждает эффективность такой технологии.

Watch this video on YouTube

Фирмы производители

Производством станков для заточки цепей занимаются как отечественные компании, так и иностранные. Часто их производят на дополнительных конвейерах и сами производители бензиновых или электрических пил. Так, известными отечественными компаниями, выпускающими этой инструмент для заточки цепей являются такие фирмы, как «Тайга», известные своим качественной техникой.

Среди европейских же лидеров в производстве данного оборудования особо выделяется компания «Sparky Eltos AD». Данная болгарская компания несомненным лидером по продажам электроинструментов в Европе и на Ближнем Востоке

Также можно обратить внимание на словенский бренд «Sadko» или английский «Forward». Среди китайских производителей можно выделить компанию «Forte»

Однако большинство этих фирм выпускают абсолютно аналогичную технику с точки зрения качества, эффективности и срока службы. Высока конкуренция на данном рынке только стимулирует различных производителей улучшать свое оборудование для правки цепей бензопил и следить за их высоким качеством. А приобретя такой инструмент, вы получите также хорошего помощника в работе.

Видео: как быстро заточить цепь бензопилы без станка.

Рекомендуем прочитать:

Republished by Blog Post Promoter

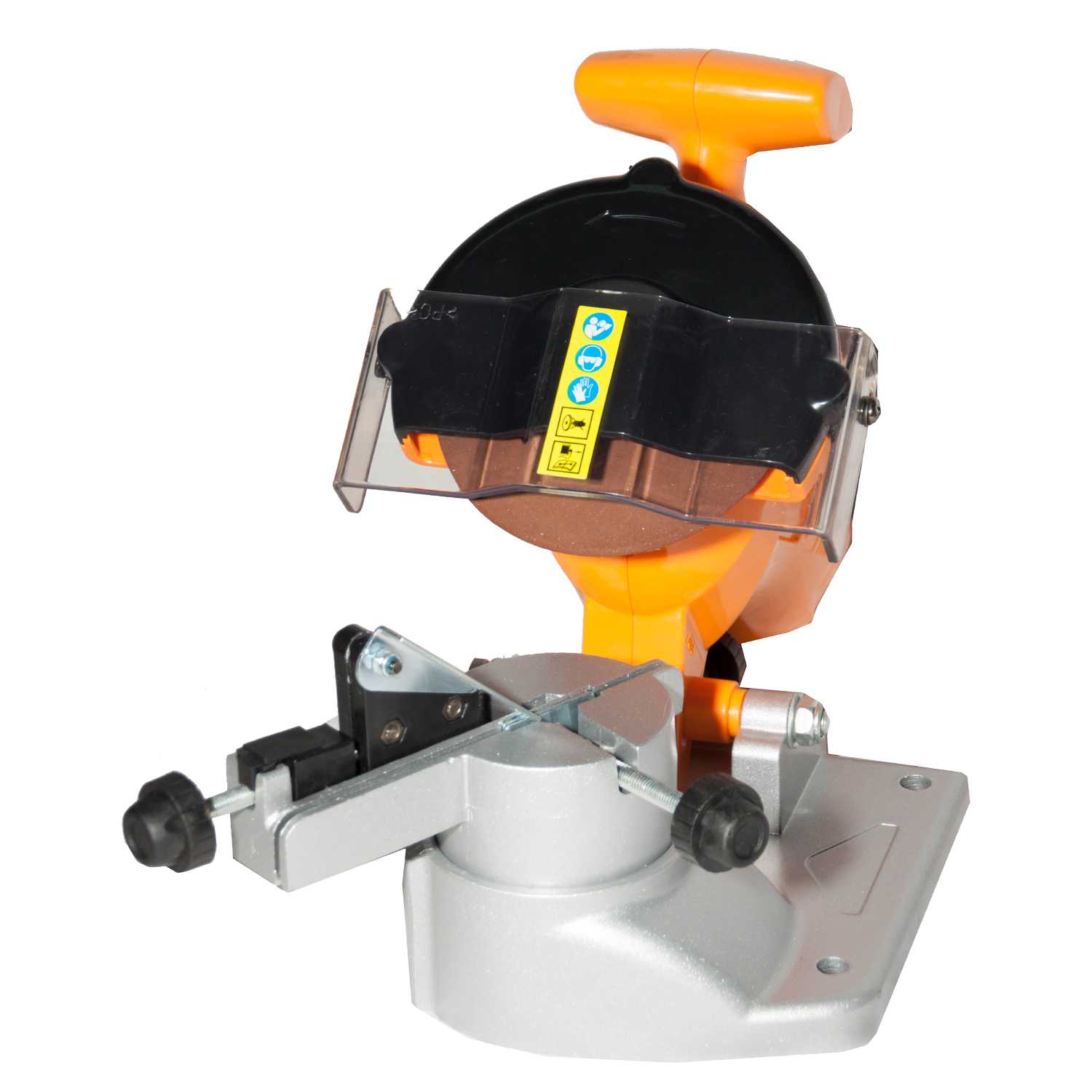

Как правильно выбрать станок для заточки, критерии выбора

Разберемся, что же нужно учитывать, выбирая станок для улучшения остроты цепи. Есть несколько критериев:

Мощность устройства. Один из важнейших параметров. Она должна быть тем больше, чем чаще и интенсивнее будет использоваться сам станок. От этого параметра зависит скорость затачивания и эффективность процесса. Приборы, имеющие значение показателя менее 200 Вт, считаются моделями малой мощности. Для обычного использования дома достаточно варианта мощностью 200-220 Вт, а то и меньше — все зависит от того, насколько часто вы используете саму пилу и как часто вам нужно затачивать именно цепь. Для профессионального применения придется покупать устройство с мощностью не менее 500 Вт.
Частота вращения и тип шпинделя (рабочего элемента). От этих показателей сильно зависит производительность станка, так как чем быстрее крутится заточной круг, тем быстрее затачивается цепь. Оптимальный вариант скорости может меняться в пределах 3500-7000 об/мин. Если работать на устройстве предстоит часто, то нужно выбирать модель с более высокими показателями.

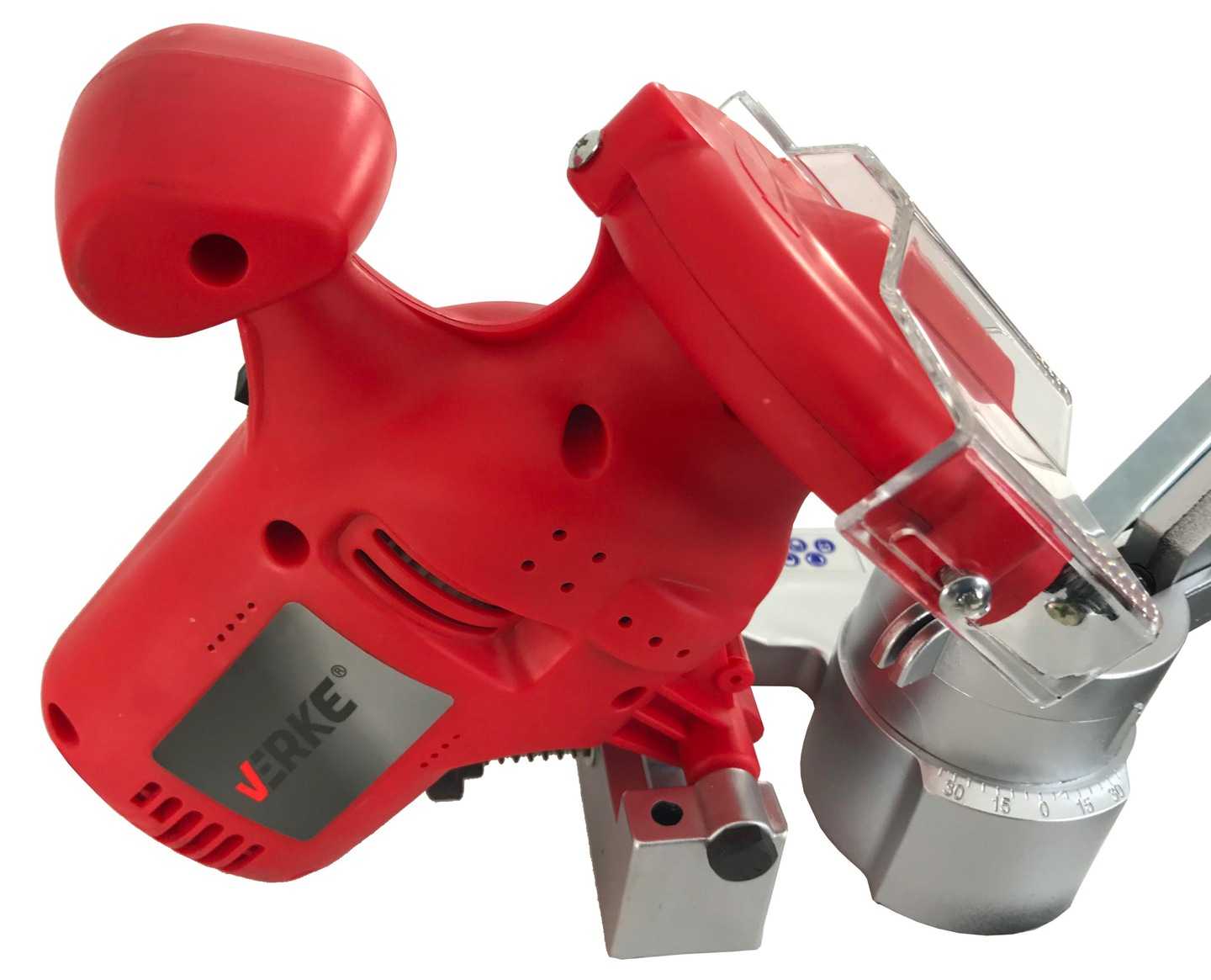

Цепь, установленная на станок для заточки

Диаметр используемого круга. Для применения станка дома вполне подойдет модель с диаметром круга в районе 10 см. А на предприятиях и в крупных мастерских круг может иметь диаметр 500 мм.
Эффективность и наличие ряда других функций. Подобный станок часто используется не только для обработки пилящей части, но и выполняет ряд других функций: например, применяется для заточки другого оборудования. Также будет хорошо, если он имеет такие функции как регуляция цепи, зажим, шлифовку, регулировку натяжения и т.д.
