Подключение варочной панели к электросети: выбор схемы и реализация проекта

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы. Во внимание принимают следующие факторы:

Во внимание принимают следующие факторы:

1. Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
2. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
3. Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
4. Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
5. Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
6. Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

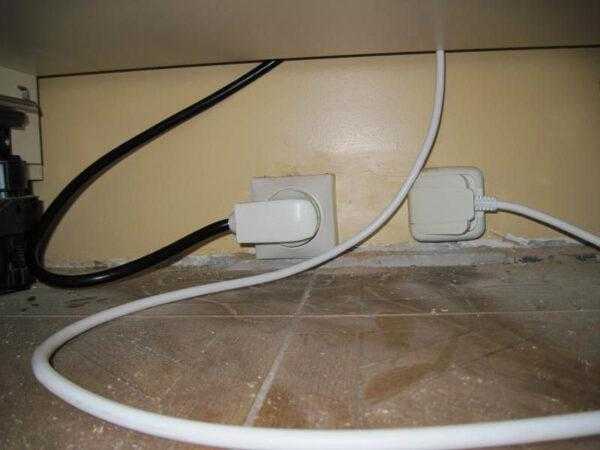

Какая нужна розетка

Даже если для варочной панели не сделана выделенная линия питания, подключать устройство нужно через отдельную розетку. Ее размещают на удобной для осмотра или отключения сети высоте. Обычно это не более 90 см от пола. При этом розетку нельзя располагать над или вблизи варочной панели.

Если в дополнение к плите устанавливается встроенная электродуховка, общую для двух точку подключения располагают низко. То есть, на уровне ниже дна духового шкафа. При этом нельзя монтировать розетку вплотную к полу во избежание коротких замыканий при затоплении.

Есть требования и к параметрике розетки. Обычные, рассчитанные на 16А изделия, даже при работе маломощной панели будут эксплуатироваться на пределе и перегреваться. Есть и еще одна сложность. В обычную евровилку и розетку весьма проблематично завести кабель 6 кв.мм.

Стоит принять одно простое, но важное правило. Любое устройство с мощностью выше 3.5 кВт нужно подключать через особую розетку

Это изделия с допустимыми токами до 40 А. Если же мощность плиты составляет 8 кВт и выше, придется найти разъем с еще большими параметрами.

Подключение варочной панели к электросети

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными.

Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции.

Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Подключение варочной панели к электросети

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

Индукционная варочная панель в столешнице. Подключение варочной панели к сети

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты.

Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе.

Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:. Электрический кабель для подключения встраиваемой варочной поверхности к сети

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.

Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам.

Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода

Оба эти варианта подходят для подключения варочного устройства

Оба эти варианта подходят для подключения варочного устройства.

Розетка под варочную панель

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты.

Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».
Запомните!!!

Электрические варочные панели и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Вопрос какую розетку выбрать для варочной панели, то тут все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся.

Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт.

Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

В вопросе куда устанавливать розетки под варочную панель, то тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило!

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено.

Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней.

Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!!

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.

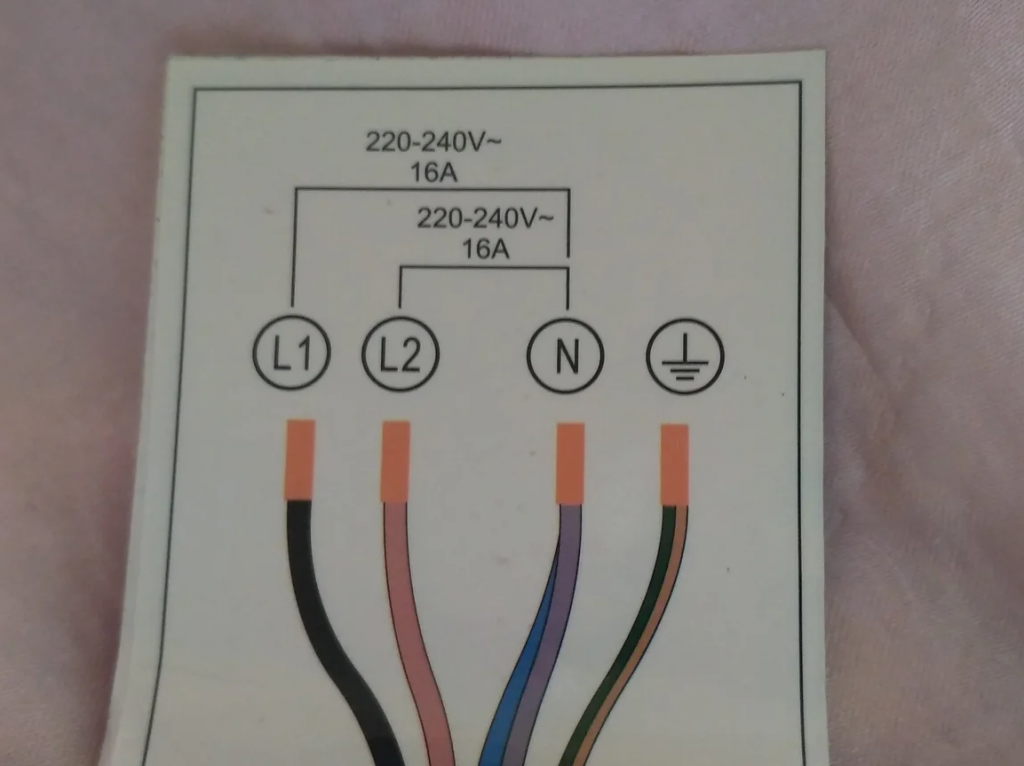

3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству. Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

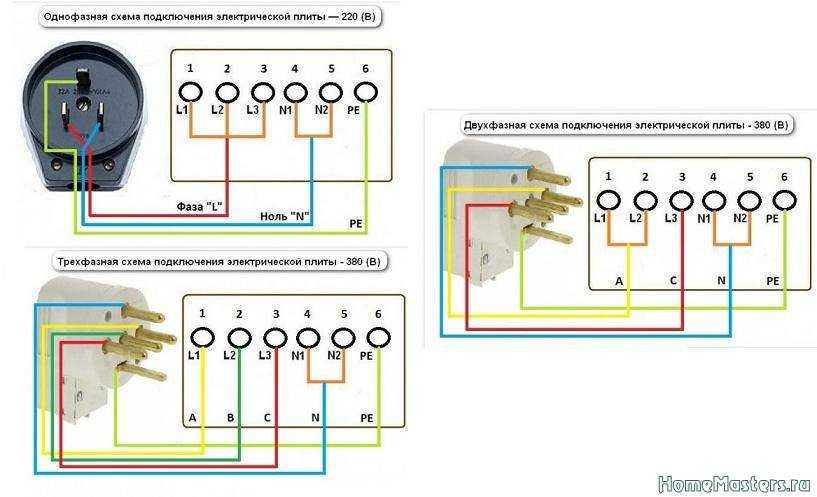

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

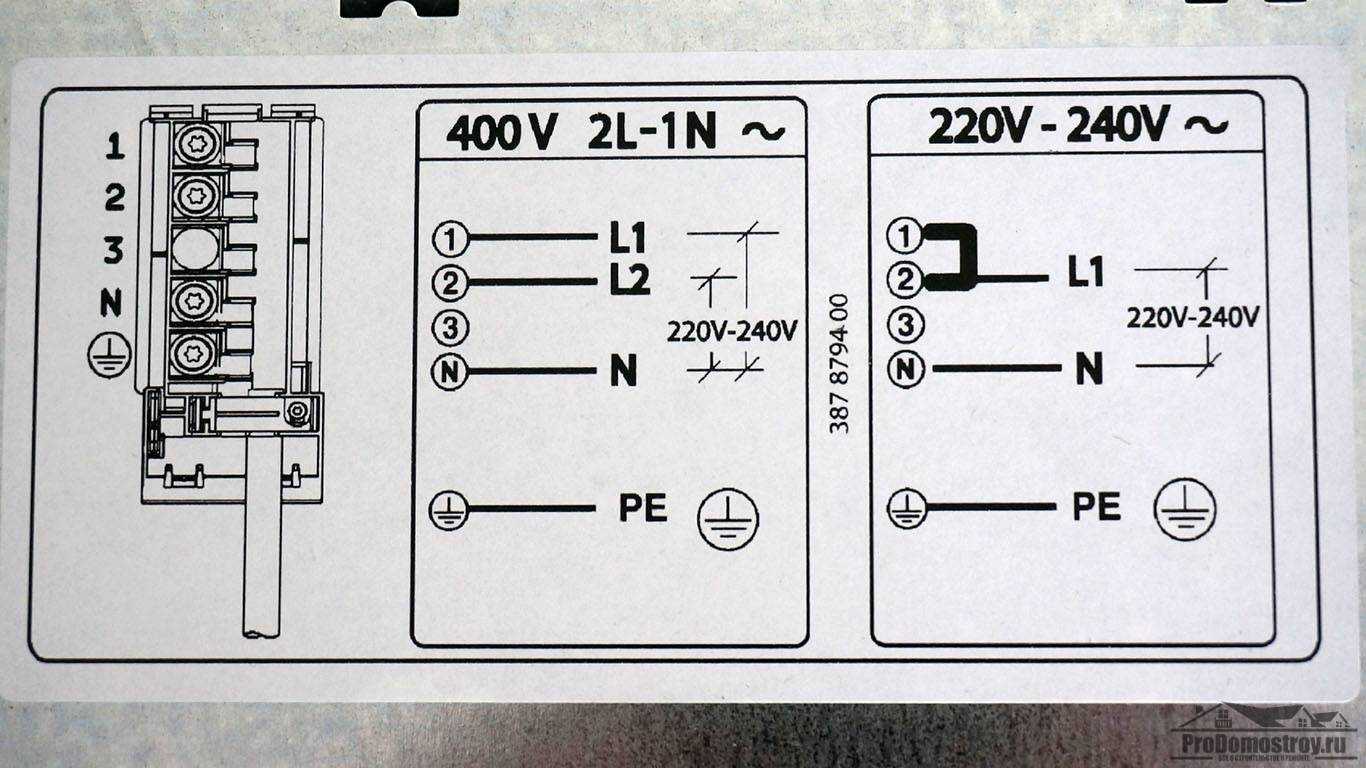

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

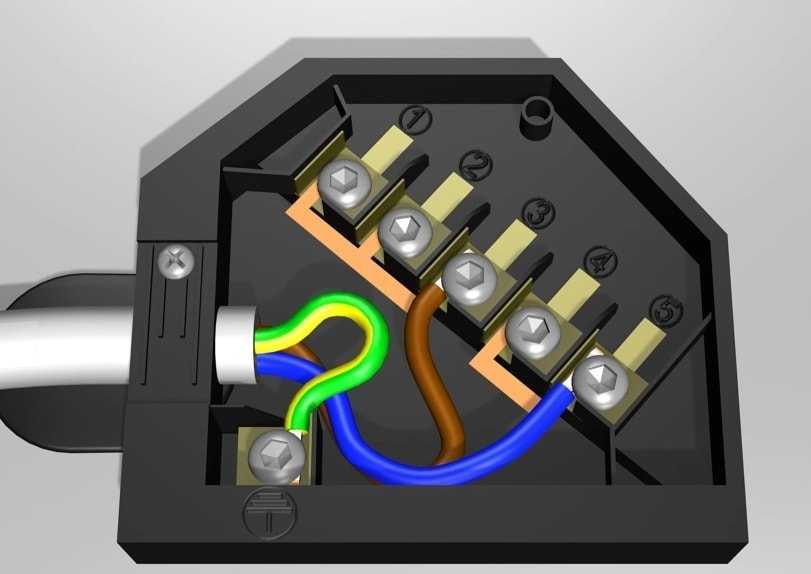

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

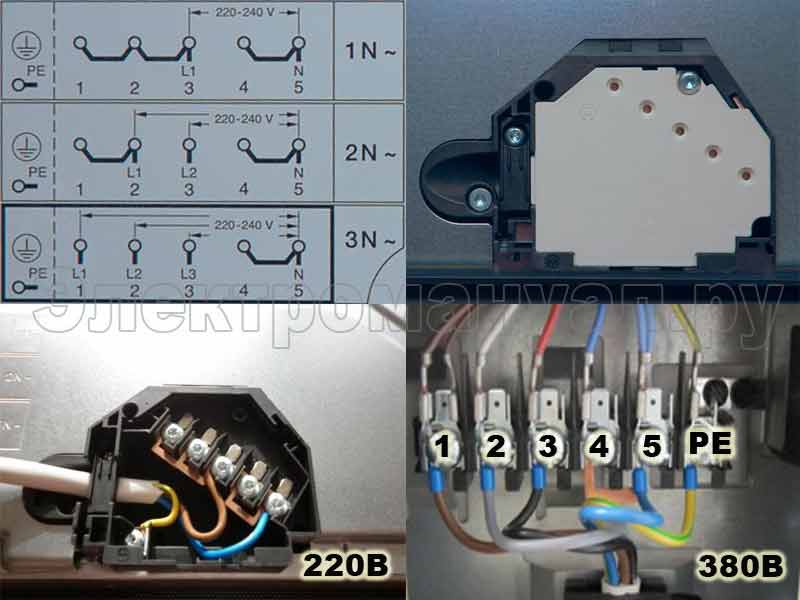

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

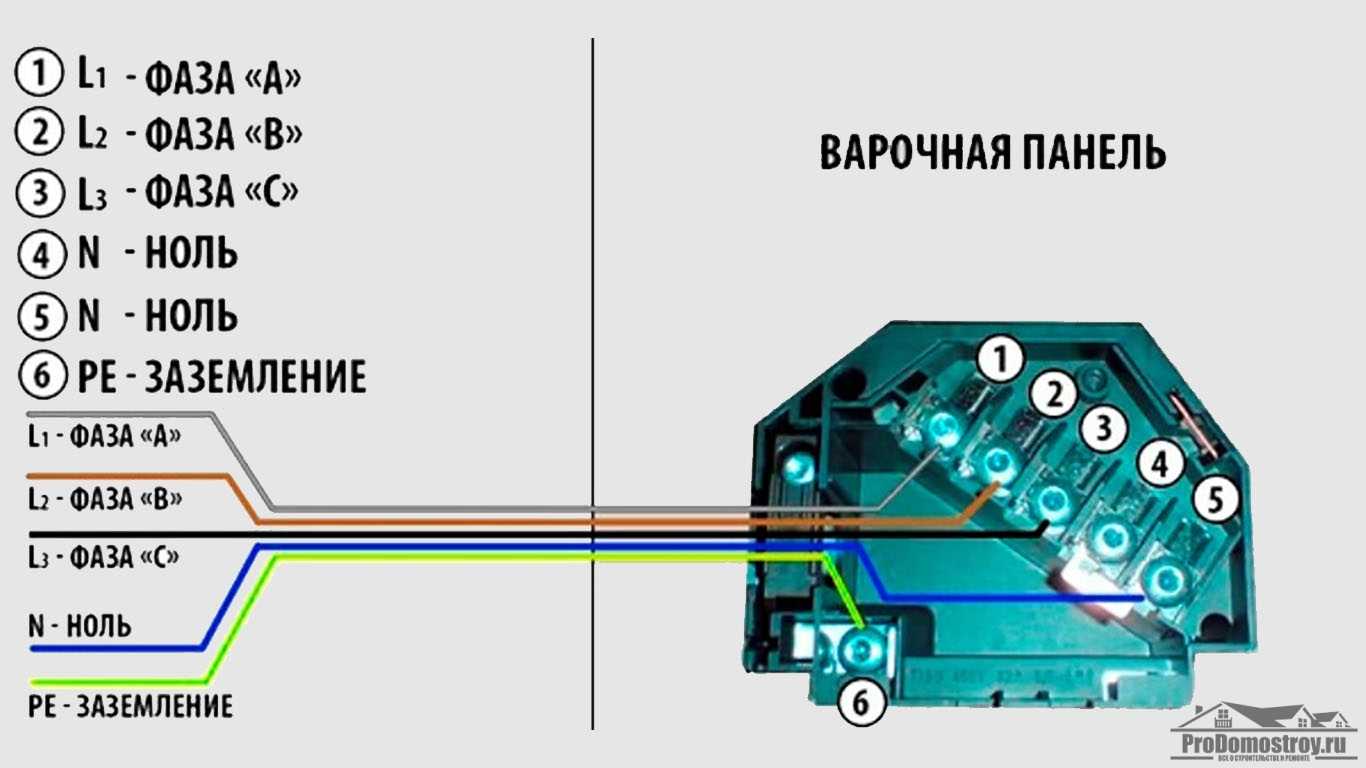

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Мощность духового шкафа электрического

1. Большинство покупателей делают выбор на основании следующих показателей:
2. функциональность,
3. мощность прибора,
4. энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе

Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

1. Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
2. менее 0,6;
3. 0,6-0,8;
4. 0,8-1;
5. 1-1,2;
6. 1,2-1,4;
7. 1,4-1,6;
8. более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

Как подключить варочную панель без розетки

Распределительные коробки (Рис 3).

При желании соединение можно выполнить «напрямую», сделав его без разъемным. Для этого на конце линии устанавливают клеммную коробку (Рис 3). С одной стороны коробки заводится провод от электроприбора, а с другой – питающий кабель. Большинство из представленных в продаже современных моделей клеммных коробок применимы как для сетей в 220 В, так и в 380 В.

Чтобы выполнить подключение, провода вставляют в имеющиеся сбоку коробки отверстия, не забывая соблюдать полярность. Если приходится подключать 220 В – лишние фазы откидывают и изолируют. Заведенные в полость коробки оголенные концы затягивают болтами и «оконечивают» посредством зажимов. При желании их можно и вовсе залудить и свернуть в кольцо.

Придерживаясь перечисленных выше основных рекомендаций, самостоятельное подключение электроприбора даже у начинающего мастера не вызовет особых сложностей.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

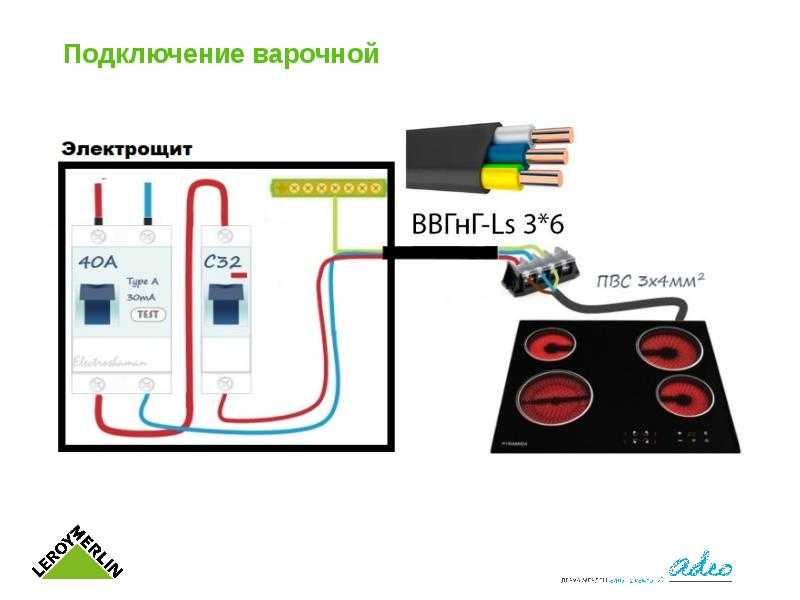

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

ЭКЧ. Описание и маркировка

Если взять меньшего сечения, то не факт, что они выдержат.

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное В подключение, так и на двухфазное В. Но её надёжность не в пример хуже.

Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода фаза и ноль. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза красный или коричневый проводники , второй — контакты 4 и 5 — это нейтраль или ноль голубой или синий , шестой контакт — это земля зеленый или желто-зеленый. Первые две конфорки плиты являются именно ТЭНами, т.

Чаще всего используют подключение при помощи розетки и вилки. Это клеммы 4 и 5; И клемма заземления, помеченная специальным значком. Также снимается фиксирующая планка, придерживающая кабель.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Особенно, если розетка уже смонтирована. Все остальное — аналогично.

Лучше для начала сфотографировать их на смартфон или цифровую камеру, чтобы знать, как выполнять подключение в обратном порядке. Обычно розетки для электроплиты имеют специальную форму.

При установке его ручки в первое положение замкнутся контакты Р и Р На каждую конфорку плиты идет свой переключатель.

Так выглядит вилка для подключения электроплиты Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. С края гибкого кабеля примерно на см снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1, см. Ремонт электроплитки 2
