Заземление в частном доме своими руками по пуэ

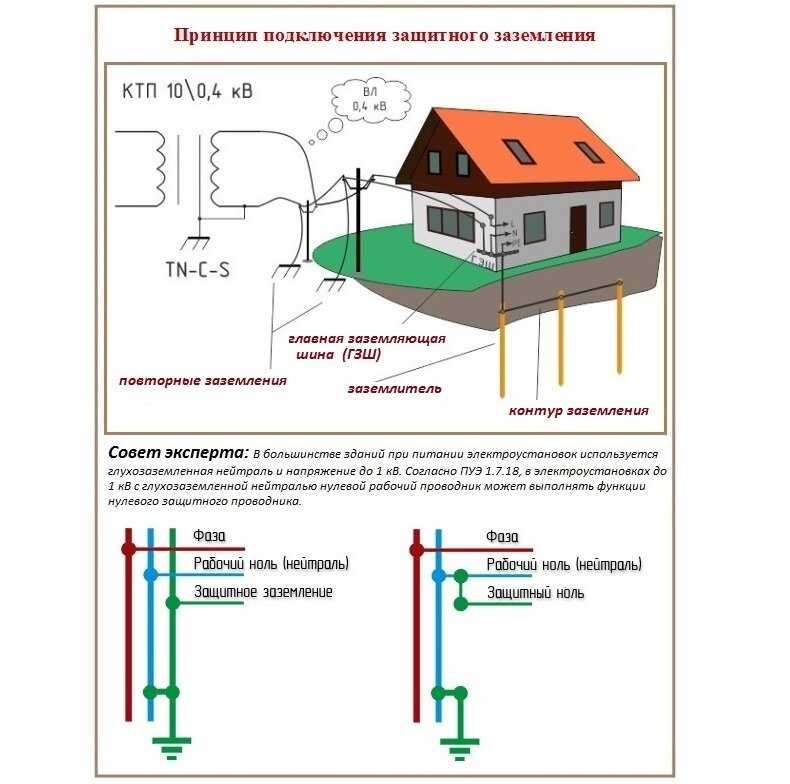

Что называется защитным заземлением, а что рабочим?

Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.

Чаще всего это происходит незаметно, но при возникновении внештатной ситуации возможен пожар и другие негативные последствия. Учитывая основную функцию заземления – обеспечение безопасности, теряется смысл таких мероприятий.

Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.

А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.

То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.

Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.

Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.

Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.

ТОП-10 ошибок монтажа заземляющего устройства, видео:

В каких случаях обязательно требуется проведение мероприятий по заземлению?

После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:

в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.

Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:

естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.

При использовании искусственных заземлителей следует учитывать, что потребуется использовать металлические пластины или прутья для создания так называемой металлосвязи.

Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.

Контроль качества заземления

Нет смысла делать заземление, если вы не будете уверенными в его эффективности. Для полной гарантии рекомендуется вызывать специалистов, они должны составить акт проверки. Ответственность за выполненные работы несет только исполнитель.

В случае самостоятельного изготовления, соответственно, за результаты работ отвечаете лично вы. Обыкновенными бытовыми приборами замерить эффективность заземления невозможно, надо иметь старые мегомметры или современные электронные устройства,технические возможности которых дают возможность замерять такие данные.

Мегомметр

Надо помнить, что грунт не является линейным проводником, это значит, что параметры сопротивления могут значительно отличаться по длине при равных всех остальных условиях. Кроме этого фактора, существенное влияние оказывает скорость окисления поверхности штырей.Со временем окислы увеличиваются по толщине,а это влияет на показатели проводимости, во время расчетов учитываются эти особенности в исходных данных.

Защитное заземление

Заземление делается с большим запасом, что покрывает как риски значительных колебаний нелинейной проводимости, так и ухудшения проводимости тока штырями. Сопротивление токам растекания измеряется по регламентной схеме, в качестве противоположных электродов используются металлические штыри, вбиваемые на расстоянии до 1,5 метров на глубину до одного метра. Для частных домов сопротивление тока не может превышать 4 Ом. Сопротивление шины соединения проводки в доме с металлическими штырями не может превышать 0,1 Ом. Есть методы проверки без приборов, они носят ориентировочный характер и не могут отражаться в официальных протоколах. О способе примерного определения эффективности заземления мы расскажем в этой статье немного ниже.

Что такое заземление

Процесс постройки многоэтажных зданий включает и обустройство заземления. Владельцы частных домов должны позаботиться об этом сами. Для чего оно необходимо? В наших домах находится большое количество приборов, питающихся электричеством. Это телевизоры, видеоаппаратура, микроволновые печи, холодильники, стиральные машины и другое оборудование. Электричество можно сравнить с обыкновенной водой. Оно так же протекает, выбирая путь наименьшего сопротивления. Каждый электрический прибор оборудован проводами и кабелями с изоляцией. При ее разрушении можно получить удар током. Чтобы избежать этого, выполняется устройство заземления.

Какое устройство заземления можно считать идеальным? То, которое имеет наименьшее сопротивление. Человек тоже обладает этой физической величиной, способной меняться при различных климатических условиях и при изменении физического состояния организма. Сопротивление пьяного человека очень мало, поэтому он тяжелее переносит удар током.

Заземление нужно для избежания ударов током

Каково влияние грунта? Чем больше его насыщение водой, тем меньше глубина забивания электродов. Сопротивление торфа составляет 20 Ом/м. У глины такое же, как у чернозема – 25-30 Ом/м. Очень высокое сопротивление у супеси – 150 Ом, а у песка оно доходит до 1000 Ом. Сделать заземление на даче по этой причине является не так просто.

Теперь об электродах. Не рекомендуется их закапывать или вбивать на глубину более 3 м. Но и менее 1,5 м тоже специалисты не рекомендуют. Если вода залегает на глубине 2,5 м, для установки электродов достаточно 2 м. Сооружаются они в виде треугольника со сторонами 1,2-3 м. От фундамента дома основной контур размещается на расстоянии не менее 3 м. Устройство должно обеспечить:

полную безопасность при работе людей с электрическими приборами и оборудованием;
безопасную работу самого электрооборудования, особенно при скачках напряжения в сети;
защиту людей и приборов от статического электричества.

Как делать, сварить правильно заземляющий контур

Монтаж контура включает нескольких этапов. Сначала по периметру строения вдоль стен на расстоянии 1 метр выкапывают траншею глубиной 50-75 см. Для 20 3-метровых электродов длина канавы составит 60 м.

Дальнейшие стадии работ:

В траншею на дистанции 3 м. между собой забивают стальные штыри или уголки.
После монтажа стержней укладывают проводник заземления от вводного щита здания до самого дальнего электрода.
Связующую полосу из стали (4*50 мм.) приваривают к заземлителям качественным длинным швом.
Сваренные точки покрывают битумом или антикоррозийным покрытием.
Засыпают траншею.
Подготавливают внешний или внутренний переход со стальной полосы на медный провод, подсоединяемый к электрическому щитку.

На заметку! Дистанция между штырями не менее 3-х метров – способ противодействия экранированию между сопряженными электродами. Применение сварки для формирования контура рекомендовано нормами ПУЭ (п. 1.7.139).

Разработка схемы

Формирование контура начинают с проектирования схемы. Наиболее востребована система-треугольник. Вершины геометрической фигуры – три электрода, остальные штыри углубляют по сторонам. Если придомовая территория не позволяет сформировать указанный контур, стержни размещают в виде волны, полукруга или линии.

Элементы

Контур должен обладать повышенной механической прочностью, уменьшенным электросопротивлением, надежной фиксацией элементов. Электроды преимущественно изготавливаются из стали. Такой профиль привлекателен тем, что стержни несложно углубить посредством забивания молотом или кувалдой. При этом сопротивление имеет достаточный показатель при необходимом поперечном сечении.

Электроды

Популярные детали контура заземления – стержни 16-18 мм. в диаметре. Арматуру применять нежелательно, поскольку она подвержена калению, что повышает показатель удельного сопротивления. Рифление на поверхности снижает рациональность эксплуатации штыря.

Стержень заземления EZETEK омедненный 14х1200мм 90124. Фото ВсеИнструменты.ру

Уголки, часто используемые, имеют размер 5,0х5,0 см. при утолщении стенки 4-5 мм. Низ приспособления заостряют для лучшей забивки. Еще один вариант электрода – труба сечением свыше 5 см. и стенкой 4-5 мм. Такие элементы подходят для твердой почвы и засушливых климатических зон. Для повышения рассеивающего показателя земли в трубу заливают воду с солью.

Металлосвязь, как варить

Углубленные электроды соединяют при помощи металлосвязи. Она выполняется из:

омедненного провода или шины от 10 кв.мм в сечении;
полос из алюминия не менее 16 кв.мм в диаметре;
стальной полосы сечением от 48 кв.мм.

Провод заземления TWT сечением 10 кв.мм., 100 м. EARTH-W10-100. Фото ВсеИнструменты.ру

Последний вариант используется обычно в размерах (23-30)*5 мм. Главный плюс – надежное сцепление с электродами сваркой. Если применяются проводники из цветмета, к стержням привариваются винты, фиксирующие шины.

Выбор места

Выбирают участок, куда редко заходят люди и живность. Контур размещают не ближе 100 см от фундамента строения. Желательно огородить место забором. На грунте отмечают все точки монтажа стержней. Оптимальный вариант – конструкция в виде равнобедренного треугольника.

На видео контур заземления своими руками:

Земляные работы

Вдоль подготовленной разметки роют траншею 0,5-0,6 м в глубину. Аналогичную канаву делают по ходу монтажа шины, соединяющей контур с вводящим электрощитом.

Сборка конструкции

По схеме вбивают стержни на 2,0-2,5 м в глубину. К верхним частям электродов приваривают металлосвязь. Одну полосу фиксируют на крайнем штыре и укладывают в траншейную трассу, ведущую к зданию.

Ввод в дом

Шину контурного заземления соединяют с электрощитом на входе. На краю просверливают отверстие под болты. К этому месту подключают кабельную жилу. При использовании схемы TN-C-S элемент подсоединяют к расщепителю.

Контролируют готовность контура посредством измерения электросопротивления всей системы. Показатели должны соответствовать установленным нормам ГОСТ. Элементарный метод проверки контура – при помощи 100-ваттной лампочки. Один отвод кидают на фазу, второй – на заземление. Если свечение четкое, монтаж выполнен правильно. При тусклом свете нужно проверить качество соединений. При отсутствии реакции лампы, сборка выполнена с нарушениями.

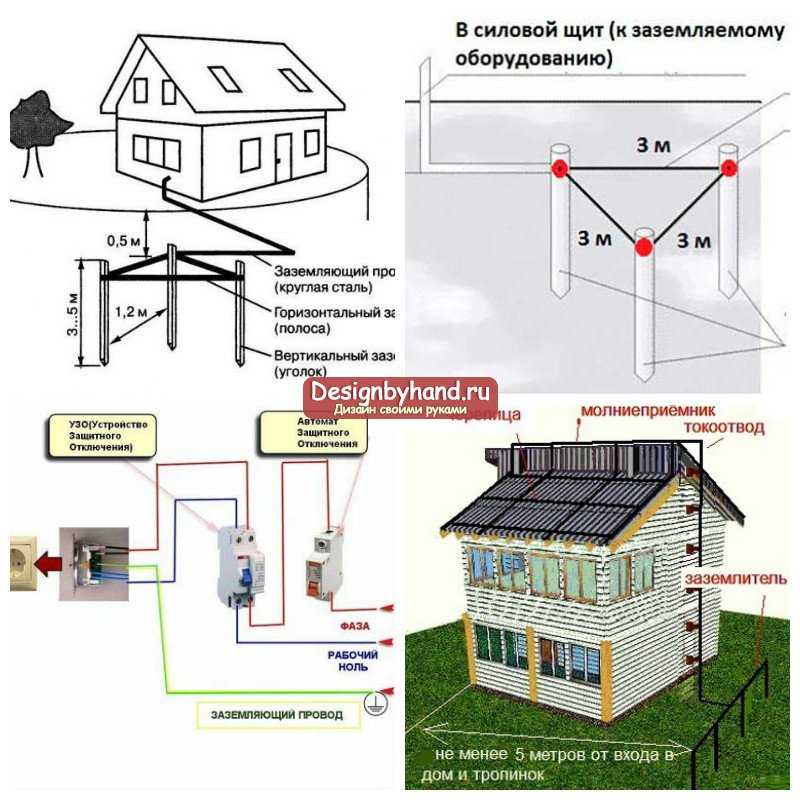

Схема заземления в частном доме

Для того чтобы приступить к работе, необходимо определиться со схемой, которую вы будете использовать. Существует два варианта, любой из которых может быть применен:

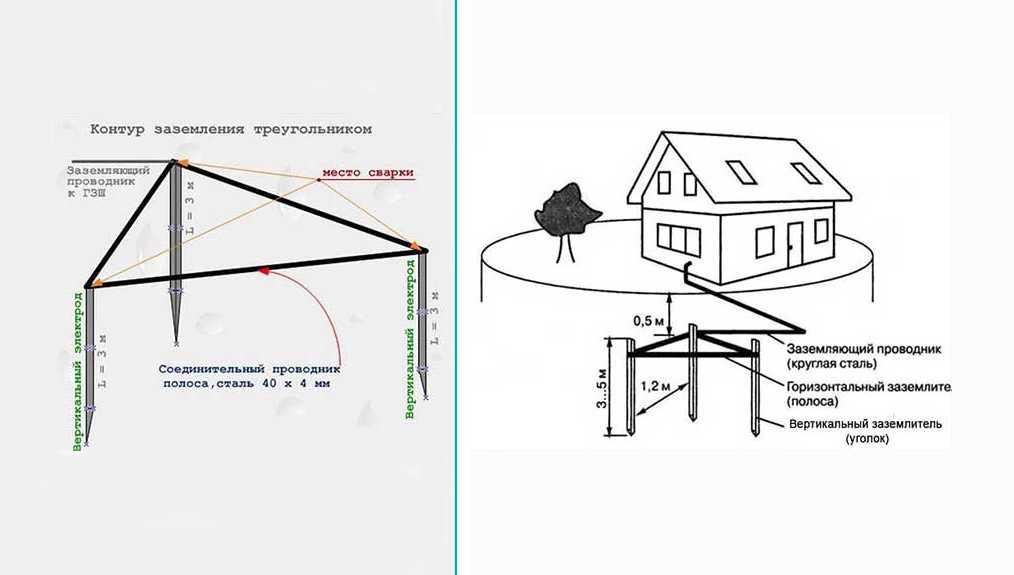

замкнутое заземление – это система, имеющая треугольную форму. Она имеет некоторые преимущества перед второй, в частности то, что она более надежна, так как в случае повреждения перемычки с одной стороны, вторая сторона будет продолжать работать;

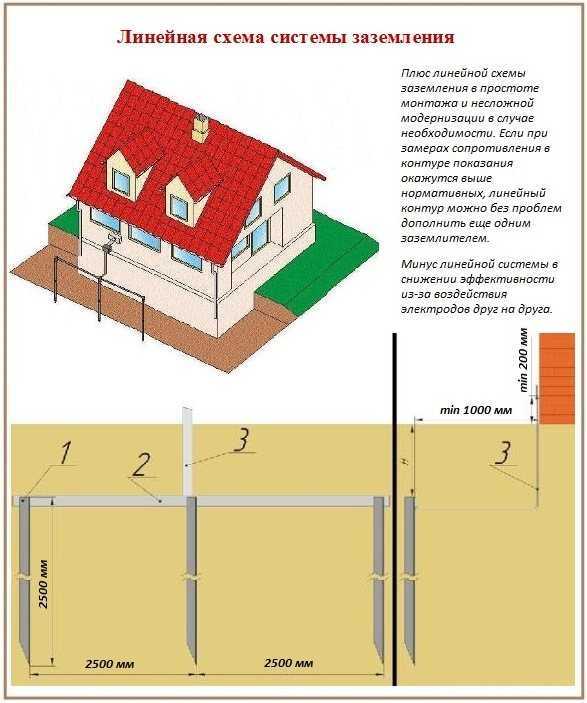

линейное заземление представляет собой вкопанные штыри, расположенные в одну линию. Принцип её работы схож с новогодней гирляндой, и неисправность одного элемента влечет за собой сбой всей системы.

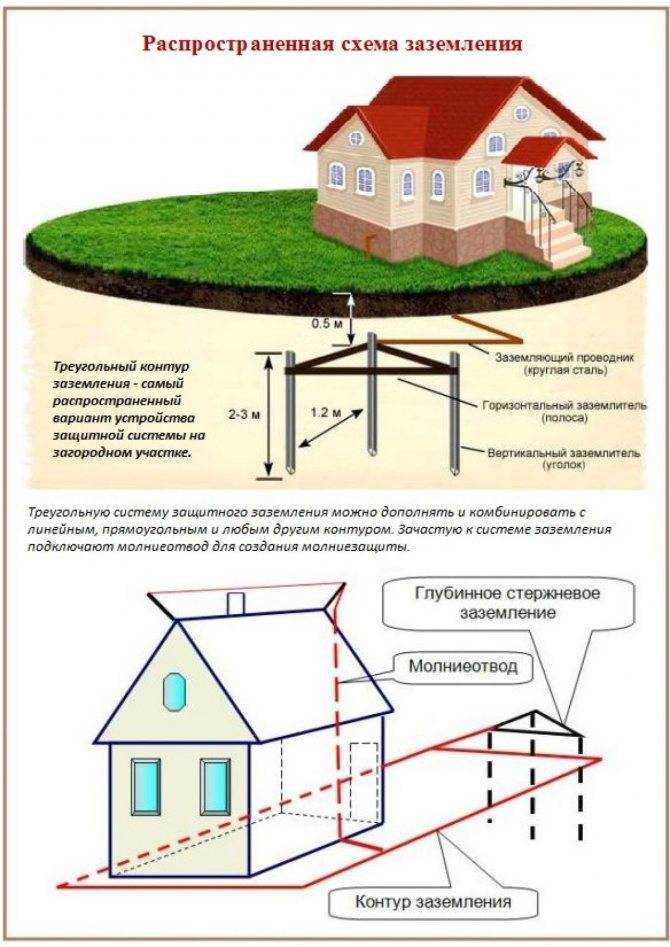

Не удивительно, что треугольная система имеет куда большую популярность, так как общий объем работ для нее мало чем отличается от линейного, а степень надежности при этом в разы возрастает.

Полезный совет! Помимо этих двух схем, существуют и другие, использование которых допустимо в частных домах. Схемы, отображающие принцип их работы, вы можете найти в интернете.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта	Максимальное сопротивление, Ом	Минимальное сопротивление, Ом
Глинозем	65	55
Гумус	55	45
Лёсовые отложения	25	15
Песчаник, залегание грунтовой воды глубже 5 м	1000	—
Песчаник, грунтовые воды не глубже 5 м	500	—
Песчано-глинистая почва	160	140
Суглинок	65	55
Торфяник	25	15
Чернозём	55	45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

R_o – сопротивление стержня, Ом;
L – длина электрода, м;
d – диаметр электрода, м;
T – расстояние от середины электрода до поверхности, м;
Р_экв – сопротивление грунта, Ом;
Т – расстояние от верха стержня до поверхности, м;
l_n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где R_n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n_o = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Для чего необходимо заземление

Заземление в электрической сети основано на элементарных физических законах и является универсальной системой защиты человека от поражения электрическим током, а текже системой защиты электрооборудования любого назначения от пробоя изоляции (зануление). Эксплуатация электрических сетей без заземления потенциально пожароопасна. Обустройство частного дома контуром заземления — обязательное условие для безопасного использования любых электрических приборов и аппаратов.

Согласно правил устройства электроустановок (далее ПУЭ), распространяющихся на все типы электроустановок, защитное заземление должно быть предусмотрено.

Для объективного понимания, нужно разобраться в следующих терминах, согласно ПУЭ:

Прямое прикосновение — электрический контакт людей или животных с токоведущими частями, находящимися под напряжением, либо приближение к ним на опасное расстояние. Косвенное прикосновение — электрический контакт людей или животных с открытой проводящей частью, оказавшейся под напряжением в результате повреждения изоляции. Защита от прямого прикосновения — защита, предотвращающая поражение электрическим током при отсутствии повреждения изоляции проводников. Защита при косвенном прикосновении — защита, предотвращающая поражение электрическим током в случае единичного повреждения. Заземлитель — проводящая часть (проводник) или совокупность соединенных между собой проводящих частей (проводников), которые находятся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, например бетон. Заземляющий проводник — проводник, соединяющий заземлитель с определенной точкой системы либо электроустановки или оборудования. Заземляющее устройство — совокупность электрически соединенных между собой заземлителя и заземляющих проводников, включая элементы их соединения.Заземление — выполнение электрического соединения между определенной точкой системы либо установки или оборудования и локальной землей.Примечание. Соединение с локальной землей может быть преднамеренным, непреднамеренным и случайным, а также постоянным либо временным.

Убедившись в необходимости заземления, можно приступить к рассмотрению вопроса самостоятельного оборудования частного дома заземляющим контуром.

Как правильно сделать заземление замкнутого типа в частном доме без помощи специалистов?

После этапа подготовительных работ наступает очередь монтажа. На первый взгляд, обычная задача забить заземлители в грунт может, как минимум, обернуться испорченным металлопрокатом. И все это по причине незнания технологии процесса.

Электроды перед забивкой важно грамотно заточить. Электромонтажники, которые имеют опыт, уже знают, как правильно сделать защитное заземление в частном доме — они рекомендуют делать острие со скосами 30-35°

От его края нужно отступить 40-45 мм и сделать спуск порядка 45-50°. Швеллер, двутавр или тавр могут иметь несколько скосов, прутья рекомендуется острить ковкой. Дальнейший процесс можно наблюдать на видео, он заключается в выполнении следующих переходов:

С помощью штыковой лопаты выкопать равностороннюю треугольную траншею со сторонами 1,2 метра, а также ров по направлению к строению для прокладки заземляющей шины. Глубина траншеи 50-70 см.
Для удобства забивки по углам треугольника можно пробурить лунки глубиной до 50 см.
При помощи кувалды или перфоратора с насадкой забить электроды, оставив над поверхностью дна канавы 20-30 см.
При помощи электросварки хорошо приварить металлические полосы к выступающим частям заземлителей.
Уложить полосу, соединяющую угол контура и фундамент строения, предварительно выгнув ее по профилю.
Приварить заземляющую шину к углу треугольника. Со стороны дома на полосу приварить болт для крепления медного провода.
Обработать места сварки антикоррозийной краской или битумом. Дать просохнуть краске и закопать канаву.

Проверка параметров заземляющего контура

Завершающей стадией в организации системы принято считать измерение сопротивления готового контура, ведь качественная защита нужна не только при использовании городской линии, но и при подключении резервного генератора электропитания. Этот этап укажет, насколько правильно сделано защитное заземление в частном доме, не допущены ли какие ошибки при монтаже. Определить сопротивление можно несколькими способами:

При помощи электролампы на 220 Вольт, подключив один контакт к фазе, а другой – к заземляющей шине. Ярко горящая лампочка указывает на качественно работающую систему, тускло горящая – заставляет проверить надежность сварных швов.
При помощи грунтового мегаомметра, который измеряет сопротивление между элементами контура и контрольными электродами, забитыми в грунт на глубину в 15 и 20 метрах от заземления на глубину 50 см.
При помощи тестера в состоянии измерителя напряжения. Значения измерений «фаза-ноль» и «фаза-земля» не должны иметь значительной разницы (не более 10 единиц).

Как такового, обслуживания система защиты не требует, достаточно не допускать проведения земляных работ в районе контура и увлажнять вовремя грунт. Попадание агрессивных веществ также не допустимо, поскольку они сокращают срок службы конструкции до 2-3 лет.

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

металлический уголок размерами 50х50х5 мм;
стальная лента шириною 40 мм и толщиною 4 мм;
металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры

Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра

И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Отдельно о заземлении некоторых агрегатов

В частном доме есть некоторые мощные приборы, потребляющие большие объемы электроэнергии и представляющие повышенную опасность

Важно выполнить правильное заземление этих агрегатов, чтобы обезопасить себя и своих близких

Газовый и электрический котел

К вопросу заземления газового котла в частном доме следует подойти со всей ответственностью. В противном случае вы можете не только лишиться автоматики, очень чувствительной к резкому изменению напряжения, но и рискуете жизнью, так как газ может взорваться от любой искры.

Не расслабляйтесь, если инспектор газовой службы не потребовал от вас установки заземлителя. Это строго не предписано правилами. Позаботьтесь о собственной безопасности, не дожидаясь неприятных последствий.

Схема для газового котла

Для котла можно использовать самодельный контур, о котором мы уже говорили или приобрести готовый комплект.

Статья по теме:

Водонагреватель

Самой распространенной ошибкой в заземлении водонагревателя является подключение его к фазному проводу в розетке. Это грозит аварийным выбиванием фазы. Предотвратить последствия такого отключения может только автоматическое устройство, но оно установлено не на всех агрегатах.

Считается, что подсоединение заземляющих контактов к контуру в земле приводит к преждевременной коррозии корпуса водонагревателя, но тут из двух зол выбирают меньшее. Специалисты рекомендуют одновременно с контуром заземления монтировать с водонагревателем и устройство защитного отключения.

Как заземлить водонагреватель в частном доме в следующем видеоматериале:

Watch this video on YouTube

Статья по теме:

Розетка

Заземление розеток – способ обезопасить все остальные электроприборы в доме. Позаботиться о безопасности жилища следует еще в момент прокладки проводки. Для этого используют трехжильный провод, в котором находятся «ноль» «фаза» и «земля». Очень удобно, если провода будут иметь оплетку разного цвета, это значительно облегчает монтаж.

Современные производители выпускают розетки, в которых трудно что-то перепутать. На всех клеммах стоят четкие обозначения, так что подключить розетку может даже новичок.

Как заземлить розетку в частном доме в видео инструкции:

Watch this video on YouTube

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

Контура заземления.
Полосового металла.
Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

Замкнутый в виде равностороннего треугольника.
Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

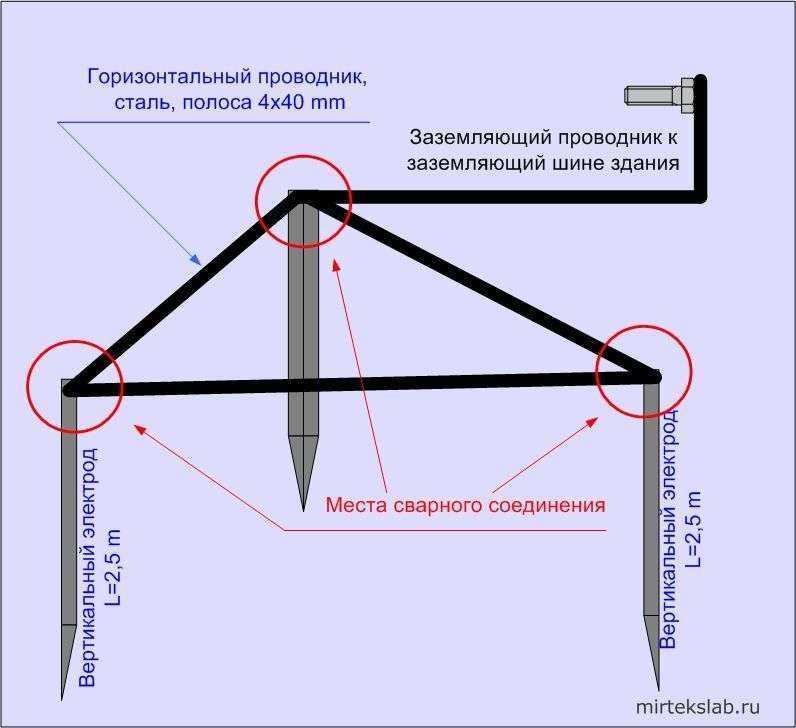

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Расчет заземления, формулы и примеры

Даже если процесс сборки покажется несложным, трудности могут возникнуть при расчетах. Главное требование – чтобы проводники выдерживали скачок напряжения, а электроды обладали достаточными параметрами, чтобы беспрепятственно «передать» тог грунту. Хорошо, когда есть сосед, который уже делал подобные работы и имел возможность проверить эффективность системы в деле. В противном случае придется все делать самому.

Сопротивление грунта

Для каждого стержня используется следующая формула:

Здесь:

ρ экв — эквивалент удельному сопротивлению однородных грунтов (определяется по таблице для конкретных типов почв);
L — длина электрода (м);
d — диаметр прута (м);
T — расстояние от середины штыря до поверхности (м).

Тип грунта	Удельное сопротивление почвы (эквивалент), Ом*м
Торфяной	20
Черноземный	50
Глинистый	60
Супесь	150
Песчаная (залегание грунтовых вод до 5 м)	500
Песчаная (залегание грунтовых вод более 5м)	1000

Размеры и расстояния для заземляющих электродов

Для этого необходимо знать допустимое общие сопротивления контуров (для сети 127-220 В – 60 Ом, для 380 В – 15 Ом). Величина климатического коэффициента берется из таблицы ниже.

Вид электрода, тип размещения	Климатическая зона
Первая	Вторая	Третья	Четвертая
Стержень, расположенный вертикально	1,8 / 2,0	1,5 / 1,8	1,4 / 1,6	1,2 / 1,4
Полоса, лежащая горизонтально	4,5 / 7	3,5 / 4,5	2,0 /2,5	1,5

Теперь необходимо взять сопротивление грунта, которое рассчитывается по формуле из предыдущего раздела статьи. Его умножают на климатический коэффициент. Полученную величину делят на общее сопротивление контура (смотрите выше). Результат и будет количеством электродов. При необходимости округляют в большую сторону.

https://youtube.com/watch?v=UU4RLuuVd4E

Принцип действия системы заземления

Зачастую все электроприборы работают от однофазной сети. Электрическая цепь в такой сети обладает двумя основными проводниками — фазой и проводом с нулевым значением.

Знаете ли вы? Сопротивление человека составляет 1 килоОм, а сопротивление проводника — всего 4 Ома.

В случае пробивания вазы электроприбора, человек, взявшись за электроприбор, получит сильнейший удар током, поскольку блуждающий ток уйдёт в землю, используя человека в качестве проводника. Наличие системы заземления позволит отвести ток через проводник, сопротивление которого намного меньше, нежели сопротивление человека.
