Направляющие для дверей купе: виды, установка

Какие бывают варианты крепления?

В зависимости от типа конструкции различают следующие способы монтажа:

С двумя направляющими. Они фиксируются на потолке к деревянному брусу (который предварительно туда устанавливают) и снизу. Таким образом, полотно надежно фиксируется, благодаря чему перемещается плавно и без препятствий. Из недостатков можно выделить лишь то, что для нижнего профиля в полу придется заранее сделать углубление методом штробления. Если его не врезать в пол, то конструкция будет выглядеть неприглядно и сам профиль быстро придет в негодность. Кроме того, в нем часто скапливаются загрязнения.

Двери с двумя направляющими

С одной направляющей. Для полотен такого типа предусмотрены особые крепежи. Они устанавливаются в проеме, и передвигаются по профилю, который находится сверху. Дополнительную рельсу снизу не устанавливают, ведь обычно такие двери имеют небольшую массу.

Как правильно подобрать фурнитуру

Выбирая качественную мебельную фурнитуру, учитывайте все факторы и условия эксплуатации. Люди, предпочитающие динамичный стиль открывания, дополнительно приобретают доводчики и пружинные петли. Для сдержанной эксплуатации подойдет мебель с более дешевой фурнитурой.

На выбор влияют следующие параметры:

размеры дверной конструкции;
общий вес;
материал;
внутреннее наполнение мебели.

Помимо этих характеристик важен и внешний вид

Важно, чтобы мебельная фурнитура гармонично вписывалась в общий интерьер. Продукция из металла может обрабатываться любыми декоративными покрытиями: серебром, золотом, латунью, хромом, бронзой и даже чугуном. Старайтесь подбирать фурнитуру в едином стиле

Старайтесь подбирать фурнитуру в едином стиле.

Материалы

Пластик

Модели из пластика дешёвые, лёгкие, движение роликов по ним бесшумное, их используют в сочетании с металлическими деталями. Недостатки: появление трещин под весом полотна и короткий срок службы.

Пластиковые – применяются в сочетании с облегчёнными полотнами фасадов из пластика и ДВП, например, в дачных шкафах или хозяйственных помещениях.

Сталь

Стальные сплавы – недорогой, но тяжёлый материал

Чтобы избежать утяжеления конструкции шкафа-купе производители выпускают тонкостенные варианты. Поэтому при выборе варианта из стали нужно рассчитать соответствие их толщины и веса полотна.

Вероятность деформации, скручивания тонкостенных стальных под несоразмерной тяжестью полотна велика, скольжение быстро становится не безупречным.

Алюминий

Сплавы алюминия имеют свойства наиболее подходящие для шкафа купе.

Сложные формы не деформируются в процессе работы.
Материал лёгкий по весу, модели любой ширины не утяжеляют шкаф.
Из алюминия выдерживает массивные створки фасадов.
Поддаётся окрашиванию – ценное свойство для интерьерного дизайна, возможна экономия на маскирующих доборах.

Стоимость изделий из алюминия выше, чем из стали и пластика, но надёжность работы механизмов и длительный срок службы компенсируют затраты.

Источники

https://bezkovrov.com/graderobnaja/napravljyshie.html
https://mebeltrends.ru/proizvodstvo/materialyi/napravlyayushhie-dlya-dverey-shkafov-kupe.html
https://mblx.ru/shifoner/razdvizhnye/420-napravlyayushhie-dlya-shkafov-kupe.html
https://mebel-sovet.ru/shkafy/kupe/601-napravlyayuschie

Направляющие для шкафа-купе: общие сведения о фурнитуре

Направляющие как часть мебельной фурнитуры выполняют важнейшую функцию. Благодаря этим элементам раздвижная система вместе со створками работает легко, свободно и тихо. Принцип действия такой конструкции довольно прост: дверные полотна передвигаются по рельсам для шкафа-купе за счет роликов или шариков.

Раздвижная система Версаль укомплектована надежной и долговечной фурнитурой

Версаль – самый распространенный и востребованный вид раздвижной системы, который встречается в шкафах купейного типа. Такая популярность обусловлена наличием долговечных, надежных и качественных комплектующих, а также удобных в эксплуатации элементов внутреннего наполнения. Раздвижные системы дополнительно оснащаются стопорами, уплотнителями и роликами для шкафов-купе. Направляющие с такой сложной конструкцией исключают возможность перекоса дверных полотен и произвольного закрывания.

Компоненты раздвижной системы и требования к направляющим для дверей-купе

Ширину направляющих для шкафа-купе и другие параметры фурнитуры следует подбирать с учетом характеристик дверного полотна

При этом обязательно принимаются во внимание вес и размеры каждой створки, а также материал, из которого они изготовлены. Направляющие для раздвижных систем обычно идут в комплекте с мебелью, поэтому нет необходимости приобретать подобные элементы отдельно

Однако они могут понадобиться в том случае, если фурнитура выйдет из строя и потребуется полная или частичная ее замена.

Если установку направляющих для дверей шкафа-купе выполнить правильно, то открывание и закрывание полотна будет происходить в одной плоскости. Вместе с другими элементами фурнитуры этот тип изделий является частью раздвижной системы. Требования к направляющим:

Направляющие для дверей-купе подбираются исходя из веса и материала створок

Высокий уровень прочности – хорошие прочностные характеристики обеспечивают длительный срок службы раздвижной системы, даже при условии регулярного ее использования.
Эстетичность – направляющие обязательно должны соответствовать стилю помещения, где стоит шкаф, а также дизайну самой мебели.
Удобство – раздвижная система должна быть настолько простой и удобной в эксплуатации, чтобы любой пользователь смог без проблем открывать и закрывать дверцы шкафа.

Стандартная комплектация раздвижной системы во всех конструкциях купе одинаковая. Зато перечень дополнительной фурнитуры может варьироваться в зависимости от модели шкафа и его внутреннего наполнения.

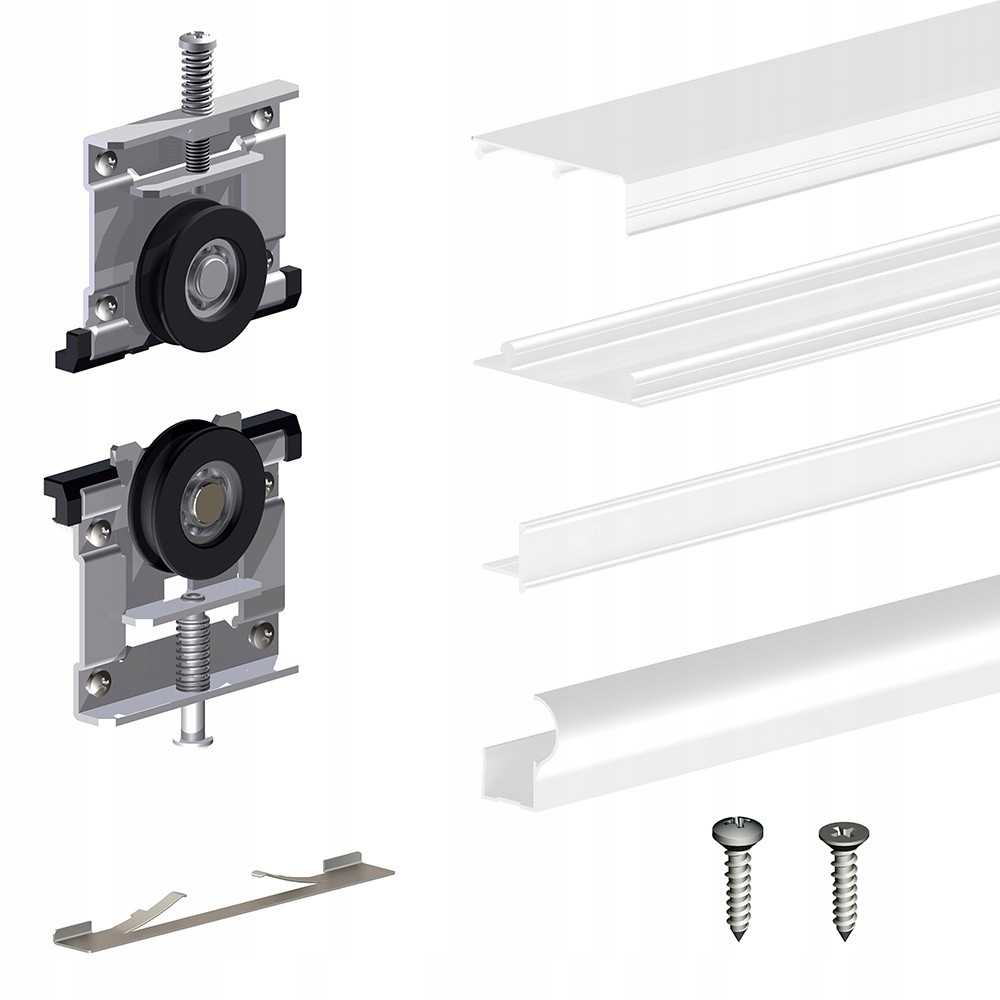

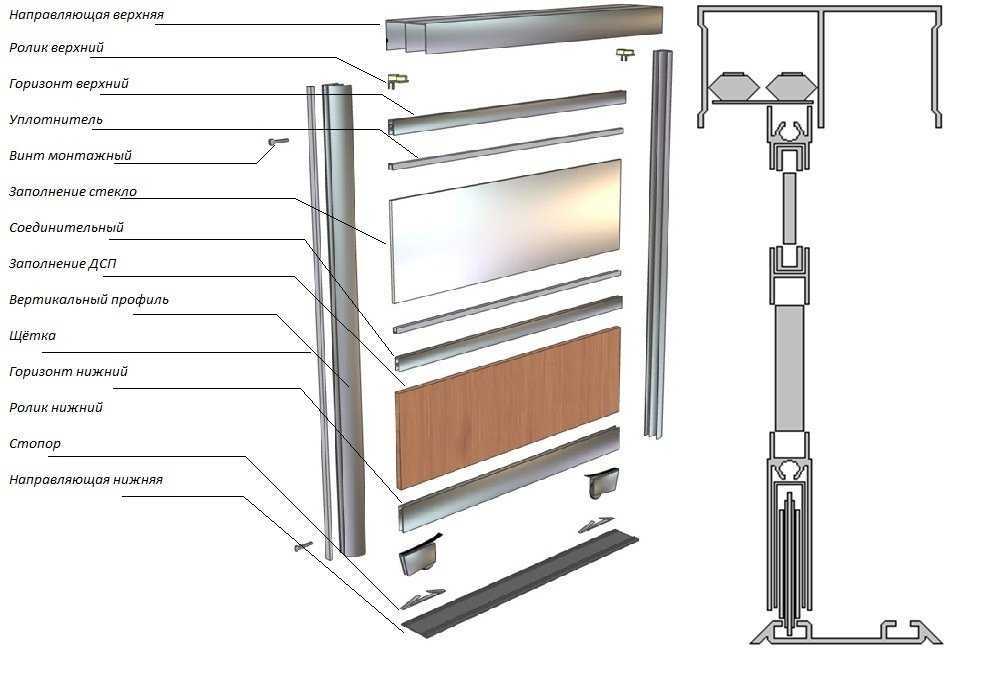

Раздвижная система включает следующие элементы:

верхнюю и нижнюю направляющие для шкафа-купе, по которым перемещается дверная створка;
профили с вертикальным и горизонтальным типом установки для надежной фиксации всех элементов внутреннего наполнения;
доводчики для плавного хода створок;
силиконовый уплотнитель;
систему, состоящую из нижних и верхних роликов для раздвижных дверей шкафов-купе, за счет которых обеспечивается их свободное и бесшумное передвижение;
винты в качестве крепежа;
упоры для фиксации дверного полотна на определенном участке (имеют вид пружинных скобок);
щетки.

Направляющие должны быть прочными, долговечными и удобными в использовании

Виды направляющих профилей для дверей-купе: классификация по типу материала

Подбирая для шкафа-купе направляющие, обязательно нужно обращать внимание на материал их изготовления. Для производства этих изделий используется следующее сырье:

пластик;
алюминий;
сталь.

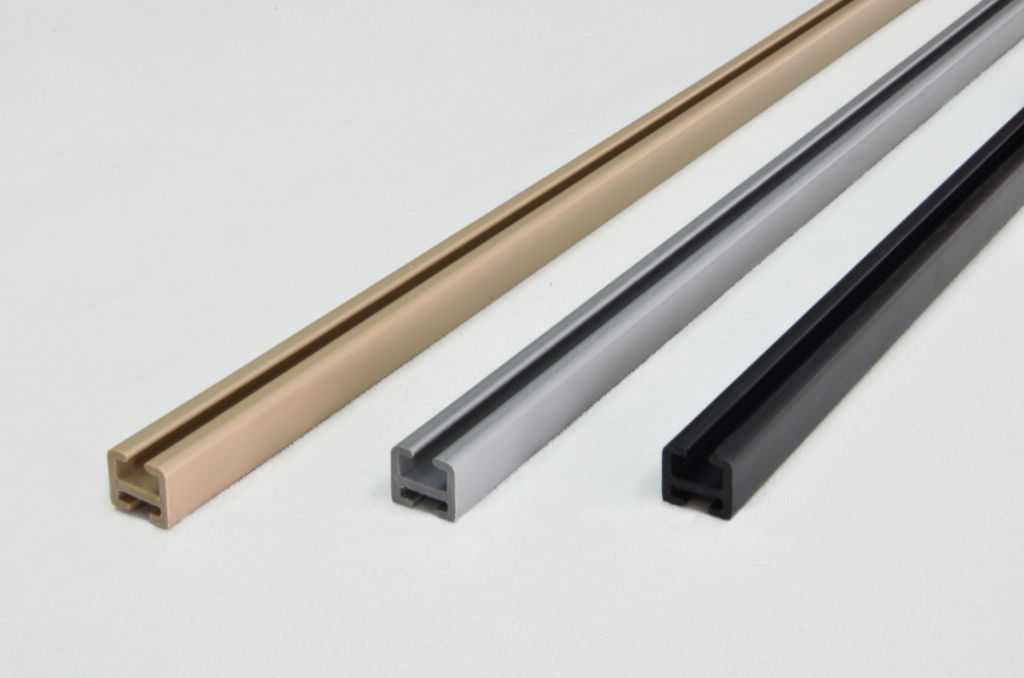

Направляющие профили из пластика имеют самую низкую цену. Такие изделия не отличаются длительным сроком службы и высокой надежностью. Они могут беспроблемно эксплуатироваться на протяжении 5-7 лет. По этой причине многие потребители предпочитают избегать покупки мебели с пластиковыми компонентами.

Направляющие для дверей шкафа-купе изготавливают из пластика, алюминия или стали

Сталь применяется для изготовления достаточно прочных и надежных изделий. Однако размер направляющих для шкафа-купе, в том числе их толщину, нужно подбирать с учетом параметров дверного полотна. Если фурнитура подобрана грамотно, срок службы раздвижной системы будет длительным. Цена таких профилей считается доступной для большинства покупателей и, как правило, она соответствует уровню качества этих изделий. Иногда встречаются варианты, которые не так долговечны и удобны в монтаже, как хотелось бы.

Из алюминия изготавливаются самые качественные детали. Эти профили обычно устанавливаются в дорогих и элитных моделях. Алюминиевые направляющие предназначены для шкафов, которые имеют высоту 4 м и более. Такие изделия отличаются обширной палитрой расцветок и большим выбором вариантов декоративного дизайна.

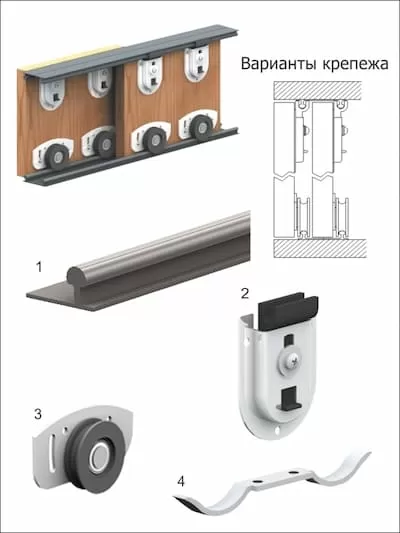

Типы систем по конструкции

Раздвижная дверь может фиксироваться и открываться несколькими способами. При этом используются такие разновидности направляющих систем:

Фото	Вид конструкции для открытия двери
	Опорный механизм с нижним направляющим профилем: Монтируется прямо на полах либо на нижней из полок мебели. Дверца тут держится вертикально с помощью роликов, вставленных в верхний профиль. Главный минус — возможность загрязнения и закупорки открытой направляющей планки.
	Навесная система с верхним направляющим профилем: Эта планка служит для навешивания дверки. В этом случае внизу монтируются особые колесики, не повреждающие покрытие полов.
	Комбинированный механизм Он наиболее эффективен и надежен. Перемещение дверок тут контролируется с помощью шарикоподшипниковых роликов, которые вставлены в нижнюю и верхнюю планки.
	Компланарная система Она отличается от всех прочих тем, что дает возможность закрытым полотнам располагаться в одной плоскости.

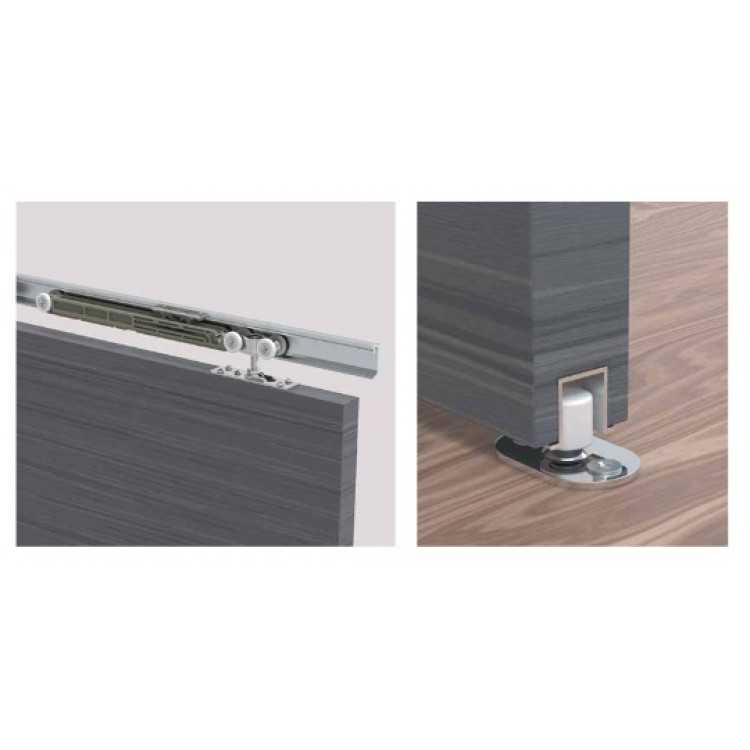

Подвесной механизм

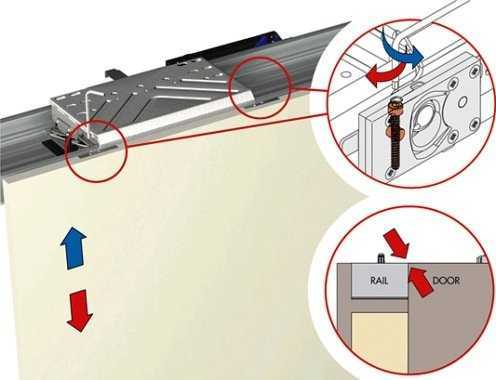

Подвесную систему составляют верхние планки с полозьями и механизм перемещения. Последний состоит из двух кареток с роликами и упора, который фиксирует полотно.
Каретки делаются из высокопрочной пластмассы либо стали. Они оборудуются парой колесиков. Иногда их число увеличивается до четырех.
Чтоб колесики перемещались с максимальной плавностью, они комплектуются шарикоподшипниками.
Верхние полозья делаются в виде литеры «П». В них расположены две широкие полки, являющиеся фиксаторами каретки. Она перемещается по рельсу до того момента, пока ее не затормозит упор.

Подвесной механизм беззвучен и способен выдержать массивные полотна.

Подвесной механизм обеспечивает беззвучность передвижения полотна и может выдержать наиболее массивные дверки.
Она не нуждается в монтаже рамок жесткости на каждой дверке. Это делает изготовление шкафа более дешевым, а выглядит он при этом эстетичней.

Недостаток подвесного механизма — полотно с течением времени начинает качаться вперед-назад. Для пресечения этой проблемы система оснащается стабилизатором.

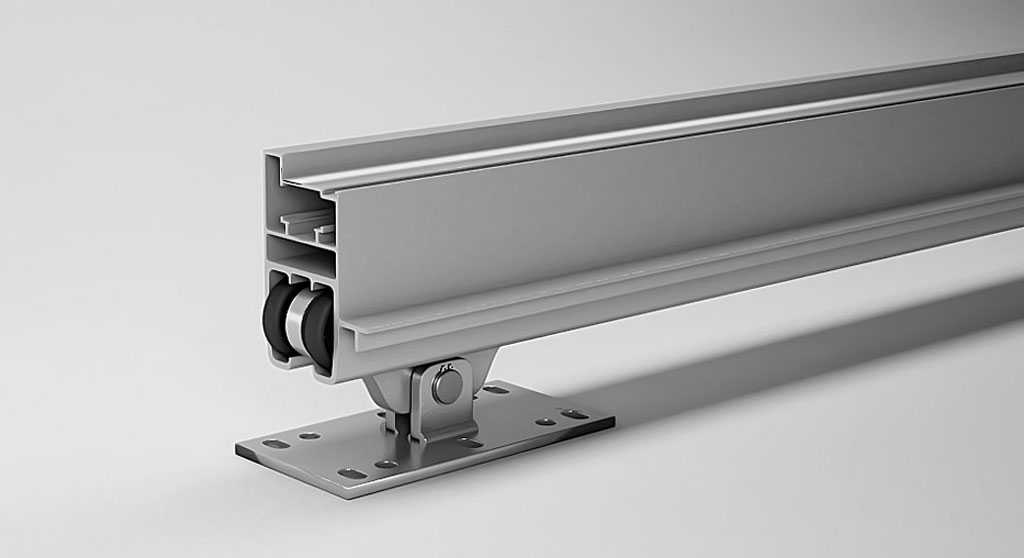

Опорная система

Строение шкафа с опорной системой направляющих.

В таком механизме нагрузка от полотен воздействует на направляющие, расположенные внизу шкафа.
Верхний профиль лишь держит дверку вертикально. Визуально он выглядит как м-образная планка.
При установке опорной системы дверцы оборудуются стальными рамками жесткости.
Нижний профиль бывает накладным либо врезным. Первый вариант проще монтировать, и он более дешев. Вторая разновидность выглядит эстетичней.
Опорный профиль смотрится как плоская планка с парой полозьев, в которые вставляются колесики. Полотна располагаются по его рельсам с шахматным смещением.
Нижние колесики чаще всего делаются из твердой пластмассы. Когда шкаф оборудуется очень массивными дверками, они должны оснащаться стальными втулками.

Опорную систему можно установить самостоятельно.

Главные достоинства опорного механизма — невысокая стоимость и возможность регулировать высоту полотен.

Основной минус — полозья профиля могут забиваться грязью. Тогда становится трудно открывать дверку, а ролики быстрее изнашиваются.

Проблему можно решить установкой ленточных щеток. Они будут сметать грязь с рельс при открытии/закрытии полотен.

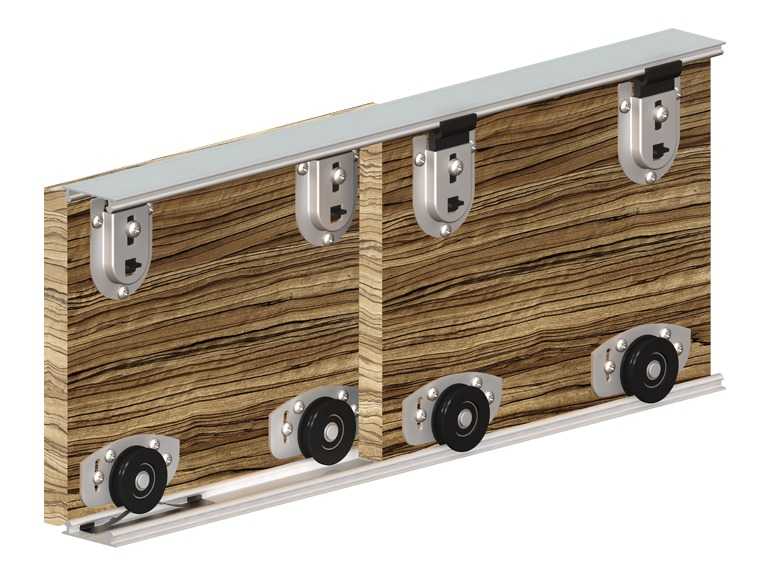

Комбинированная система

Дверцы с комбинированной системой открытия наиболее прочны и надежны.

Комбинированный механизм открытия дверок вобрал в себя в себе достоинства навесной и опорной систем. Полотна тут закрепляются как снизу, так и сверху.

Комбинированные направляющие достаточно дорогие. Однако полотна на них с течением времени не разбалтываются, перемещаются плавно и без шума.

Применение такой системы оптимально, если используются тяжелые полотна длиной более 100 см либо аналоги из массива древесины.

Компланарный механизм

Компланарная система сложна в установке, но наиболее удобна в эксплуатации.

Компланарный вариант системы открытия дает возможность закрытым полотнам располагаться заподлицо:

Система является комбинацией направляющих профилей. Они фиксируются наверху самого шкафа, а также на полотне дверки.
Для открывания полотна следует взяться за рукоятку и потянуть ее на себя. Тогда дверка чуть сдвинется вперед и начнет перемещаться влево/вправо. При этом она оставит соседствующее полотно сзади.

она позволяет открываться полотнам без шума, мягко и плавно;
ровное размещение дверок шкафа смотрится очень эстетично;
такая конструкция направляющих дает возможность дополнительной экономии площади шкафа (примерно 10%).

Как выбрать хорошую модель?

Обращайте внимание на следующие критерии, чтобы избежать ошибок при покупке:

Качество материала влияет на уровень шума при перемещении роликов и долговечность системы.
Цена зависит от производителя. Слишком дешевые могут гнуться под тяжестью дверей или подвергаться коррозии из-за плохой обработки металла. Но и переплачивать за бренд стоит не всегда. Отечественные аналоги имеют схожие характеристики и стоят в несколько раз дешевле.
Правильно выбранный размер упростит установку.
Важна совместимость фурнитуры – тип ролика должен подходить к направляющей. Покупайте колесики и профиль комплектом от одной фирмы или взаимозаменяемые аналоги.
Можно сэкономить на направляющих, но позиционеры и ролики должны быть качественными, например, фирмы Raum+.
Самый дорогая продукция у фирмы Aristo. Аналоги от Dorwell, Премиал или Грандис стоят в два раза дешевле, но по качеству не сильно уступают.
У Аристо есть несколько профилей с разными ценами: «ЭКО», «РФ» (эконом). У некоторых фирм есть также модели «лайт». Это облегченный профиль по типу фольги, который изготавливается в ущерб качеству по низким ценам. Его толщина меньше рекомендуемой 1,2 мм.
Торговой марки Версаль не существует. Так называют всю китайскую продукцию без опознавательных знаков и маркировок.

Рейтинг качества моделей от наших экспертов

Firmax FRM2403.27/11 (нижняя)

Русская компания, производство в Китае.
Материал: Алюминий толщина 5800 мм.
Цена: от 1000 до 1100 рублей.
Рейтинг качества: 4.

MC-L90 1800 мм (верхняя для подвесных систем)

Страна изготовитель: Китай.
Материал: износоустойчивый алюминиевый сплав, длина 1800 мм, вес 700 г.
Цена: 830 рублей.
Рейтинг качества: 5

Выдерживает нагрузки до 45 кг, не деформируется при интенсивной эксплуатации.

MC-L60-H (нижняя для подвесных систем)

Страна изготовитель: Китай.
Материал: алюминиевый сплав, глубина 48 мм, вес 400 г. Максимальная ширина шкафа 1,2 м, нагрузка до 45 кг.
Цена: 288 рублей.
Рейтинг: 4.

Sibo SB-AL/N-N,3,Sh

Страна изготовитель: Италия.
Материал: алюминий, покрытие анодирование толщина 1.2 мм.
Цена: 605 рублей.
Рейтинг: 5.

VALCOMP ARES2 3000 мм

Страна изготовитель: Польша.
Материал: алюминий.
Цена: 670 рублей.
Рейтинг: 3.

Средняя прочность, при большой нагрузке быстрая деформация.

ZMA 1800 мм (верхняя для подвесных систем)

Страна изготовитель: Китай.
Материал: алюминий, длина 1800 мм.
Цена: 862 рубля.
Рейтинг: 5

Выдерживает максимальную нагрузку.

ZMA 1200 мм (верхняя для подвесных систем)

Страна производитель: Китай.
Материал: алюминий, вес 1 кг, длина 1200 мм.
Цена: 597 рублей.
Рейтинг: 5.

Максимальный срок службы, не боится тяжелых нагрузок.

МЕРА SKM/80 AY (верхняя для опорных систем)

Страна изготовитель: Турция.
Материал: алюминий, длина 3000 мм.
Цена: 1100 рублей.
Рейтинг: 3.

Срок эксплуатации около 10-15 лет. При сильных нагрузках быстро деформируется.

Terno 1 L=3000

Страна изготовитель: Италия.
Материал: алюминий, длина 3м.
Цена: 6750 рублей.
Рейтинг: 5*.

Самая надежная и прочная направляющая. Пожизненная гарантия.

Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс

Недорогие и надежные профили можно купить в Икеа и Леруа Мерлен

Расчеты

Важно правильно выполнить расчеты всех элементов шкафа купе. Это обеспечит его правильное размещение, удобное использование. Даже небольшое отклонение может привести к блокированию дверей или они вовсе будут постоянно съезжать на одну сторону

Даже небольшое отклонение может привести к блокированию дверей или они вовсе будут постоянно съезжать на одну сторону.

Высота

При расчете высоты конструкции не стоит полагаться на измерения расстояния от пола до потолка. Чтобы замер был выполнен правильно, стоит учитывать показатель общего пространства. Максимальным показателем высоты шкафа будет размер этого же параметра ниши. К примеру, если высота комнаты от пола до потолка составляет 250 см, то в среднем размер конструкции должен составлять не более 240 см.

Для того чтобы выполнить замер высоты проема правильно обязательно нужно снять измерения в трех точках – две боковые стороны и середина. Если будут получены одинаковые параметры, то не будет трудностей. Но если они будут отличаться, то тогда высчитывание параметров должно опираться на маленький показатель, который снимается от пола до перекрытия проема. На показатель высоты оказывает влияние наличие верхнего элемента шкафа – крышки. При этом стоит учитывать, на какую область она будет фиксироваться – к крышке мебели или к поверхности потолка.

Итак, если стандартная высота шкафа составляет 2400 мм, то при выполнении расчета габаритов дверей стоит отнять данные следующих элементов:

толщина крышки – 1,6 см;
стоит отнять зазор в 14 мм, который требуется для свободной установки двери в область верхних направляющих;
размер толщины нижних направляющих элементов с роликовой конструкцией – 6 мм;
зазор между областью нижних направляющих и полотна – 15 мм.

Ширина

Для того чтобы выполнить правильный расчет ширины, следует замерить ниши по трем точкам, также как при выполнении измерения высоты. Исходным параметром ширины будет самый маленький показатель.

Высчитывание размеров дверей шкафа купе по их ширине напрямую зависит от количества дверных перегородок. Сначала требуется сделать замеры ширины общего проема, а затем полученный показатель разделить на количество створок. Дальнейшие подсчеты необходимо проводить только для одного полотна.

Для того чтобы можно было точно понять, как производятся расчеты, стоит рассмотреть пример:

ширина ниши составляет 300 см, при этом она имеет три откатных полотна;
ширина одной единицы полотна будет составлять 100 см;
обязательно необходимо добавить нахлест между дверьми, который сможет закрыть внутреннее пространство от наружного взора;
обязательно к боковым сторонам дверей необходимо добавить по 2,5 см;
в итоге получается, что ширина полотен составляет 105 см.

Наполнение

Наполнение находится в рамке, которая выполнена из алюминиевых профилей. Для того чтобы расчеты были выполнены правильно, требуется отнять от общих параметров дверей размер ширины профилей, которые обрамляют их со всех сторон.

Пример одного из вариантов расчета:

первым делом замеряются размеры ширины ручек, возьмем показатель 16 мм;
так как ручек две, то показатель необходимо умножить на 2, а значит 16*2=32 мм;
из параметра ширины вычитается общая ширина ручек, к примеру, 712-32=680 мм;
сделайте измерения расстояния верхней и нижней областей, которые отделяют полотно от высоты ниши. Например, оно равно 12 и 47 мм соответственно;
возьмем показатель высоты двери 2460 мм. Складываем два значения верхней и нижней области — 12 и 47, получаем 59. От 2460 отнимаем 59 и получаем 2401 мм, это и будет высотой наполнения.

ДСП

Зеркало

Профиль ручек

В конце рассчитывается рама ручки. Ее высота совпадает с дверным полотном – 2401 мм. Для того чтобы сделать правильные расчеты длины горизонтов, обязательно выполните примерку профиль ручки до самого паза.

Как это выполнить, можно рассмотреть на примере:

размер ширины равен 24 миллиметра;
в связи с тем, что ручек две, то этот показатель нужно умножить на два, получаем 24*2=48 мм;
далее от ширины отнимаем общую ширину ручек и получаем 712-48=664. Этот показатель будет являться длиной верхнего и нижнего трека.

Это и будет правильным расчётом всей конструкции. Главное, при проведении всех измерений соблюдать точность и учитывать даже малейшие отклонения

Ведь важно, чтобы шкаф купе был не только удобным, но и точно вписывался в помещение. К тому же двери шкафа купе являются основным элементом конструкции и очень важно знать, как рассчитать их правильно. Расположение профиль ручек

Расположение профиль ручек

Асимметричная ручка

Симметричная ручка

Системы направляющих шкафов-купе

Шкафы-купе отличаются от обычных устройством фасада. В купе двери не подвешиваются на петлях, а вставляются в направляющие, закрепленные сверху и снизу дверного проема. Сами купе тоже отличаются друг от друга, в первую очередь конструкцией раздвижного механизма. Покупателям, выбирающим шкаф-купе, полезно знать достоинства и недостатки основных типов раздвижных систем, чтобы более осознанно подойти к выбору модели.

Принцип работы двери-купе

Детали двери-купе можно условно разделить на две категории:

Наполнение – любой листовой материал, который вставляется в пазы каркаса. Это может быть ЛДСП, стекло, зеркало и т.д. Со стеклом и зеркалами в комплекте обязательно идет силиконовый уплотнитель, способный надежно зафиксировать тонкий лист в объемном пазе каркаса.
Каркас – состоит из профилей разного сечения, роликового механизма и вспомогательных деталей.

Механизм работы раздвижных дверей шкафа-купе следующий: полотна сдвигаются влево-вправо благодаря закрепленным на них роликам. Колеса роликов передвигаются внутри направляющих, где для этого предусмотрен специальный паз. Для фиксирования полотен в положении «открыто» и «закрыто» конструкцию снабжают стопором. Чтобы двери при закрывании не стучали, устанавливают доводчики. Для повышения плавности хода используют устройства для гашения колебаний полотен – демпферы.

Основным элементом конструкции раздвижной системы является ролики. Именно от них зависит безопасность и долговечность мебели. По месту установки роликов Все раздвижные системы делятся на два типа:

подвесные – дверь закрепляется на верхние направляющей;
опорная – дверь поддерживается нижней направляющей.

В BestMebelShop можно купить шкафы-купе с дверями обоих типов.

Система Версаль

Версаль – система опорного типа, один из самых распространенных вариантов в среднем и эконом-классе.

Достоинства системы Версаль:

надежная;
долговечная;
бесшумная;
легко собирается;
торцы наполнителя закрываются профилями;
ширина верхней направляющей позволяет скрыть неровности потолка.

Важно: система Версаль подразумевает, что наполнение будет обязательно заключено в рамку, так как на нее закрепляются ролики. Система TopLine

Система TopLine

TopLine – самая распространенная система подвесного типа. В этом случае ролик бегает по верхней направляющей. Верхний ходовой профиль изготовлен из оцинкованной стали, нижний – из термопласта или алюминия.

В шкафах, оборудованных раздвижной системой TopLine, дверные полотна плавно скользят по верней части проема, а при использовании доводчика передвигаются до конца абсолютно бесшумно.

Достоинства подвесных систем, к которым относится TopLine:

надежность и долговечность – выдерживают не менее 100.000 перемещений полотен;
максимально стабильный ход;
возможность установки демпферов и доводчиков;
возможность заменить желоба для направляющих на рельсы;
возможность использовать более толстые материалы.

Для подвесной системы необходим жесткий, идеально выровненный каркас, так как наполнитель практически висит и любое искривление пола или короба отрицательно влияет на легкость скольжения.

Классификация

Современный мебельный рынок предлагает несколько видов раздвижных дверных механизмов для шкафа-купе. Они различаются по типу конструкции и материалам изготовления. Выбор оптимального варианта зависит от формы и габаритов изделия, для которого подбирается фурнитура.

По типу конструкции

По данному критерию раздвижные механизмы для гардеробных и шкафов-купе разделяют на такие разновидности:

Роликовые — система состоит из верхних и нижних направляющих, которые вмонтированы в корпус мебели. По этим профилям перемещаются дверные фасады на специальных колесиках. Основная нагрузка приходится на нижнюю направляющую, поэтому ее установка требует особого внимания.
Подвесные — двери конструкции закрепляются на верхней направляющей. При перемещении фасад не касается пола и нижней части корпуса. Минусом такого способа монтажа является его относительная недолговечность. Для тяжелых дверей данный вариант не подойдет, рекомендуемый вес полотна — не более 80 кг.

РоликоваяПодвесная

По материалу изготовления

Если при производстве мебели используется сырье низкого качества, изделие не прослужит долго

В связи с этим при выборе раздвижных элементов системы нужно обращать внимание на материалы изготовления:

Сталь — нержавеющие сплавы применяются при производстве фурнитуры эконом-сегмента. Материал считается относительно надежным, но имеет большой вес. При должном обращении профили из стали прослужат не меньше более дорогих вариантов.
Алюминий — металл применяется для производства люксовых моделей шкафов. Его преимуществом считается идеальное соотношение легкости и прочности. Из алюминия делают профили-ручки, направляющие, дверные рамки. Еще один плюс материала — разнообразие расцветок и фактур. Недостаток — высокая стоимость.

Алюминиевый профиль может декорироваться двумя способами:

анодированием — нанесение краски с протеканием химической реакции, при этом пигмент проникает глубоко в металл и остается стойким к влаге и солнечным лучам;
ПВХ-пленкой — с помощью специального оборудования деталь оклеивается прочной ламинирующей пленкой, которая также отличается износостойкостью.

СтальАлюминийАнодированиеПленка ПВХ

По форме двери и наличию рамы

Раздвижные системы для шкафов-купе отличаются видом и формой фасада, наличием или отсутствием рамки:

В виде обособленной подвески — ролики помещаются внутрь направляющей. Это обеспечивает тихое и легкое скольжение.
Системы для радиусных фасадов — профили имеют выгнутые или вогнутые формы, что дает возможность установить полукруглые дверцы. Направляющие для таких шкафов изготавливаются из алюминия, что делает конструкцию более дорогой.
Рамочные — материал фасада двери обрамлен в специальную металлическую рамку, которая может быть изготовлена из нержавеющего сплава или алюминия. Такие конструкции применяются, когда двери выполнены из хрупких материалов, например, стекла или пластика. В этом случае рамка обеспечивает прочность фасада. Кроме того, металлическим элементом можно разделить дверь на несколько частей, каждая из которых будет отличаться цветом или материалом (популярны комбинации дерева и стекла, пластика, ротанга, бамбука).
Безрамочные — конструкция является наиболее бюджетной. На фасаде может крепиться только один вертикальный профиль, выполняющий роль ручки. Все крепежные элементы прикручиваются непосредственно к самой двери. В безрамочных конструкциях чаще всего используются фасады из ДСП, МДФ, мебельного щита, массива дерева. Минус — более короткий срок службы из-за возможной деформации дверного полотна.

В виде обособленной подвескиДля радиусных шкафовРамочныеБезрамочные

По типу направляющих

В зависимости от места крепления направляющие разделяются на верхние и нижние. Как понятно из названия, первые монтируются с внутренней стороны крышки корпуса шкафа, вторые устанавливаются внизу. Наиболее прочной считается комбинированная система с использованием обоих видов профилей. Так дверное полотно закрепляется с двух сторон, что исключает риск его выпадения или деформации.

ВерхниеНижние

Монтаж, расчет и установка направляющих для ящиков

Мало знать, какие бывают направляющие для ящиков, но возникает вопрос,
как рассчитать и установить направляющие.

В интернете приводятся большое количество способов и подходов в расчете и монтаже направляющих. Я использую простенькую, с понятным интерфейсом программу от Blum под названием DYNALOG, для проектирования используем модуль DYNAPLAN.


Рис. 29. Программа для расчёта направляющих

Программа позволяет рассчитать и роликовые направляющие, и метабоксы, Тандембоксы и тандемы. На выходе мы получим список деталей с размерами, необходимой фурнитуры, чертежи сверления боковой стенки и фасадов.

Специальные мебельные программы дорогие, нет смысла их осваивать и тем более покупать, если хотите изготовить изделия для дома самостоятельно.

В качестве примера базового изделия приведу тумбу высотой 616 мм, шириной 600 мм, глубиной 500 мм с накладными фасадами высотой 200 мм, ящиками из ДСП высотой 150 мм, зазоры между фасадами 4 мм.


Рис. 30. Эталонная тумба с накладными фасадами

Если хотим рассчитать установку ящиков в шкаф купе, то учтите, что при глубине шкафа 600 мм и внутренней перегородки в 500 мм, расчет ведем для вкладных фасадов, фасады будут внутри между боковой стенкой и перегородкой, а также между горизонтальными стенками. Боковые зазоры лучше сделать по 4 мм в варианте вкладных фасадов.


Рис. 31. Вкладные фасады в шкафу купе

	Детально о проектировании шкафа купе своими руками.

Детально о

проектировании шкафа купе своими руками.

Расчет и монтаж роликовых направляющих

Даю небольшие пояснения к полученным результатам проектирования. В столбце справа указаны высота корпуса с ящиками, в варианте шкафа купе — это высота пространства с горизонталями, где мы планируем
установить ящики. Высоты фасадов равные по 200 мм, зазоры между фасадами, а также сверху и снизу по 4мм, по бокам 2 мм.

В этой табличке мы видим размеры фасада в мм., габариты ящика, а также размеры боковин, крыши, дна и задней стенки тумбы.

Здесь приведены роликовые направляющие с кодом Blum, но значительно эти направляющие не отличаются от обыкновенных и расчет вполне пригоден. Длина направляющих 450 мм, потому что внутреннее пространство тумбы по глубине 500 мм и если использовать направляющие на 500 мм, то ящики могут упереться в заднюю стенку тумбы.

Чертеж боковой стенки: нулевая точка в верхнем левом углу, от нее откладываем оси направляющих и отмечаем на ней точки для сверления насечек, по которым мы будем крепить направляющие.

Сверловку фасадов для роликовых направляющих и тандемов не привожу, она не всегда корректна, лучше будет крепить по месту с использование двухсторонней липкой ленты (скотча).

Расчет и монтаж метабоксов

Для тумбы используем метабоксы высотой Н или 150 мм, без разделителей

Здесь также размер фасада, дна и задней стенки ящика, боками ящика будут сами метабоксы.

Артикулы и количество фурнитуры.

Чертежи сверления боковой стенки и фасадов, сверлим насечки для крепления саморезами направляющих и монтажа фасадов.

Расчет и монтаж тандемов

Для тумбы используем тандемы с интегрированным Blumotion.

В таблице раскроя приведены размеры фасадов, габариты ящика, в таблице фурнитуры приведено количество и артикулы необходимой фурнитуры.

Чертеж сверления боковой стенки для сверления насечек.

На самом деле, программа дает ещё больше информации, я привел основную, которая необходима для изготовления ящиков и их монтажа на направляющие.

Расчет и монтаж тандембоксов

Для тумбы используем таедембоксы грузоподъемностью 30 кг для
высокого фасада высотой В с реллингом.

На чертежах сверления боковой стенки показано сверление насечек для крепления саморезами
направляющих тандембокс.

В фасадах сверлим по три отверстия, с каждого края фасада, глубиной 12 мм и диаметром 10 мм для крепления фасада к царгам и установки реллинга.

Сверление фасадов различается: один фасад сверлится по первому чертежу, два фасада по второму чертежу.

Читайте далее:

Какие бывают направляющие для ящиков
Роликовые
направляющие
Направляющие
метабокс
Шариковые
направляющие
Направляющие
тандем
Направляющие тандембокс
Ящики леграбокс
Что лучше тандембокс или метабокс?
Краткий обзор направляющих для ящиков и, не только, на
рынке США
