Виды перекрытий дома: технические особенности и требования по монтажу

Устройство перекрытия каркасного дома

Строение перекрытий и применяемые для них материалы зависят от места в доме и их назначения.

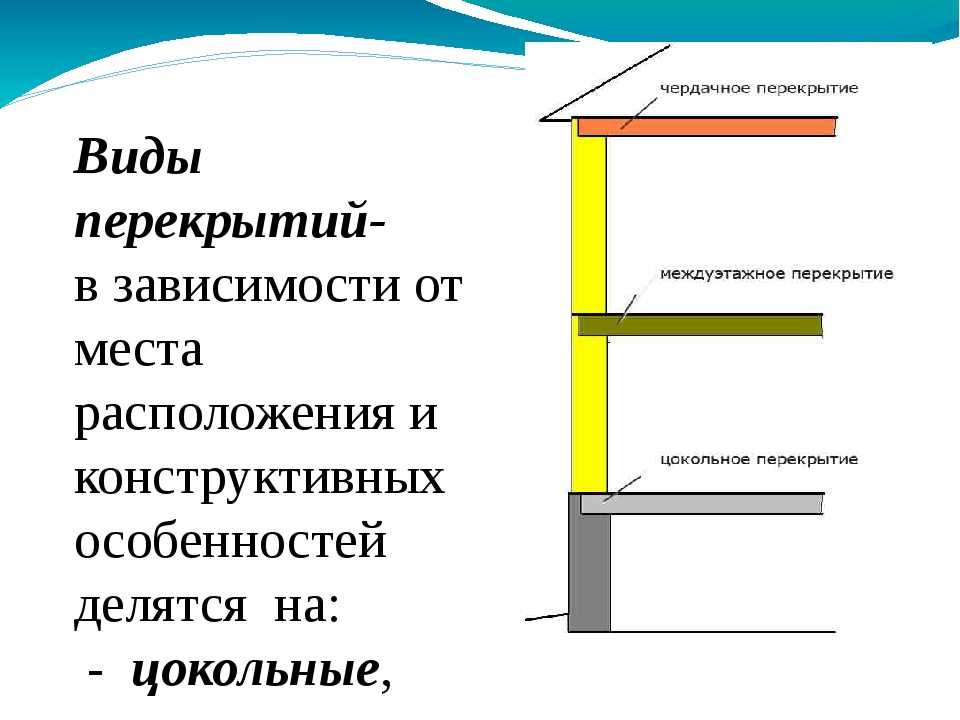

В настоящее время можно разделить перекрытия в каркасном доме на три типа

1. чердачные,
2. межэтажные,
3. половые.

Перекрытия пола в каркасном доме обеспечивают прочность и жёсткость напольного покрытия. Чердачные перекрытия каркасного дома поддерживают потолочную отделку и утеплительный слой.

Межэтажные перекрытия выполняют функцию как половых, так и чердачных, являясь полом верхнего этажа и потолком нижнего.

Самая большая нагрузка на конструкцию – это вертикальная. Из-за этого основа перекрытия будет рассчитываться исходя из уменьшения вертикальных прогибов.

Материалы для перекрытий

Перекрытия в каркасном доме в большинстве случаев производят из хвойных пород древесины, например, сосна, лиственница или ель. Основа чердачного перекрытия – это потолочные балки, а для пола это лаги.

Основная нагрузка на перекрытия в каркасном доме идет именно на них, передавая их после на внутренние стены, верхнюю или нижнюю обвязки и фундамент.

Балки перекрытия каркасного дома — это обработанный на два канта круглый брус, лес или монтируемые на ребро доски. Можно заменить толстые доски более тонкими.

Важно прочно закрепить их между собой. Сложным вариантом считается установка досок коробчатой конструкции, она обеспечивает хорошую жесткость, и имеет оптимальную стоимость

Размеры и тип несущих балок определяются в зависимости от нагрузки, пролёта и прогиба. Данная величина является справочной, и если нужно, вы легко сможете найти ее в интернете. Вся конструкция перекрытий каркасных домов типовая, а это позволяет зафиксировать средние нагрузки, по которым определяется сечение опорных балок перекрытий.

Расчет нагрузки

Нагрузка на перекрытия в каркасном доме состоит из следующих составляющих — собственная масса и переменные нагрузки, которые появятся при эксплуатации каркасного дома.

Собственная масса 1м² половых и межэтажных перекрытий каркасного дома зависит от конструкции, применяемого утеплителя и звукоизоляционного слоя. Как правило, данная величина составляет 220—240 кг.

Собственная масса чердачных перекрытий в каркасном доме выше, так как здесь применяется большее количество изоляционных материалов.

Вес перекрытий составляет 250—300 кг.

Но переменные нагрузки у потолочных перекрытий меньше и не превышают 100 кг на 1м², а для межэтажных перекрытий данный показатель равен 200 кг на 1м².

Для определения полной нагрузки на перекрытие нужно сложить переменную и постоянную составляющие.

Учесть длину пролёта балок перекрытия и их профиль, по таблице найти площадь сечения. Таким же способом определяется расстояние между чердачными балками, обычно оно составляет 0,5—1 м.

Балки чердачного перекрытия монтируются на обвязку и закрепляются при помощи металлических уголков, или врубаются прямо в брус.

Для чердачных и межэтажных перекрытий есть определенное требование: балки монтируют строго над вертикальными стойками каркаса стен дома.

Перекрытия из газобетона

В малоэтажном газоблочном здании весьма эффективными являются перекрывающие конструкции, выполненные из плит газобетона. Их заказывают на заводе с указанием размеров, соответствующих параметрам будущего пролёта между стенами. При монтаже они соединяются с помощью пазов, гребней или специальными хомутами. Главное их достоинство – обеспечение высокого уровня звукоизоляции. Дополнительное утепление им также не требуется.

На строительном рынке бывают готовые перекрывающие конструкции для разных домов, в том числе коттеджей из газобетона. Остаётся только привезти на стройплощадку и установить.

Пример монтажа перекрытий из газобетона

Но такое решение проблемы обойдётся достаточно дорого. Потребуется заплатить за готовое изделие, его перевозку, установку с подгонкой к возводимым стенам. Поэтому лучше перекрытие устанавливать по ходу строительства здания по возможности своими руками или, по крайней мере, с собственным участием.

Утеплитель

Виды утеплителей

В качестве утеплителя применяют как насыпные, так и рулонные или плитные материалы. Насыпные утеплители это керамзит, вермикулит, шлак, минеральные волокна, стружка.

Засыпка керамзитом

Плитные материалы это фабрично изготовленные плиты или блоки из материалов с низкой теплопроводностью. В последнее время приобрели большую популярность пенные полиуритановые утеплители, которые задуваются в пространство утепляемой конструкции.

Минераловатный утеплитель

Но наибольшей популярностью, особенно в частном строительстве, пользуются гибкие, мягкие материалы. Такие утеплители хороши тем, что им легко придать необходимую форму, они удобны при укладке. Самый распространенный утеплитель это так называема минеральная вата в виде матов или рулонов.

Достоинства минераловатного утеплителя:

• хорошие показатели теплопроводности;
• не горючий и не поддерживает горение;
• легкий, экономия на несущих конструкциях;
• удобство и быстрота монтажа.

Недостатки:

• гигроскопичность;
• необходимо основания для укладки.

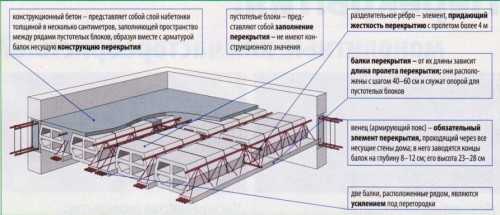

Балочные часторебристые перекрытия

Система состоит из стальных несущих ферм, закрепленных на бетонном основании, и пустотных блоков (наиболее распространены блоки из керамзитобетона). Вес блока составляет 14—15 кг, монтаж производят вручную. Можно перекрывать пролеты шириной до 8 м. Использование часторебристых систем перекрытий с настилом из керамзитобетонных блоков позволяет уменьшить трудозатраты на 25-40 % по сравнению с безбалочными перекрытиями из железобетонных плит за счет уменьшения объемов опалубочных, арматурных и бетонных работ, а также благодаря отсутствию грузоподъемных механизмов.

Внимание!

• Опирание балки на стену должно быть 8-12 см в зависимости от величины пролета;
• запрещена укладка блоков на стены;
• разделительные ребра, которые устраивают между рядами балок при пролетах более 4,5 м, должны иметь ширину 70-100 мм. Под ребра устанавливают технологиские опоры, армируют их и заливают бетоном;
• не перегружайте часторебристые перекрытия. Если на этаже будет стоять тяжелое оборудование (джакузи, бильярдный стол), то перекрытие дополнительно армируют.

Экспертное мнение про легкие перекрытия

Олег Грень, коммерческий директор компании ООО «Ректор Рус»

Сборно-монолитные перекрытия с каждым годом становятся все популярнее по многим причинам. В частности, для них нет никаких ограничений по области применения: их можно использовать для укладки новых и замены старых перекрытий в жилых домах, административных и общественных зданиях. В нашем технологическом процессе используются элементы заполнения из прессованной древесины. Небольшой вес готового перекрытия (вес элемента около 3 кг и размеры 1,2 х 0,6 м) и легкость в монтаже позволяют сразу перекрывать площадь 0,7 м2 одним элементом. Один поддон вмещает элементов на 70 м2, что серьезно снижает затраты на транспортировку. Кроме того, особенностью элементов из древесины можно назвать их арочную форму, которая позволяет прокладывать инженерные коммуникации в «запотолочном» пространстве. При этом высота помещения не уменьшается. Для крепления инженерного оборудования и подвесных потолков нашими специалистами разработан специальный подвес, который дает возможность крепить направляющие без нарушения геометрии несущих сборных балок после заливки перекрытия.

Благодарим компанию ООО «РЕКТОР РУС» за помощь в подготовке материала и предоставленные иллюстрации, rector-group.ru

Как происходит укладка арматуры?

Предел огнестойкости железобетонных перекрытий‭ ‬— 60‭ ‬мин‭; ‬деревянных перекрытий с засыпкой и нижней оштукатуренной поверхностью‭—‬ 45‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬защищенных штукатуркой,‭ ‬около‭ ‬15‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬не защищенных несгораемыми материалами,‭ ‬еще меньше.‭

Укладка арматуры происходит таким образом, чтобы она не соприкасалась с поверхностью опалубки. Арматура потребуется 6-12 мм. Для этого используют специальные фиксаторы (стульчики). Уложенный каркас из арматуры должен представлять собой ячейки размером 10х10 см. При помощи проволоки каркас из арматуры связывается между собой своими руками. В этом способе перекрытия можно использовать не только перекрытие из дерева, но и алюминиевые балки. Все готово, теперь остается залить раствором всю площадь перекрытия.

Недостатком данного вида конструкции является необходимость установки деревянной опалубки на всю площадь такого перекрытия.

Так как мы собираемся залить нашу приготовленную поверхность своими руками, то нам может потребоваться подъемный кран или специальная вагонетка с открывающимся дном. необходимо залить правильно. Ведь своими руками залить быстро не получится и поэтому нам необходимо учитывать, что промежутки между заливками должны быть не более 12 часов, чтобы раствор не успел засохнуть, иначе не будет монолита, так как раствор не свяжется между собой.

Полная связка или сцепление раствора происходит примерно от 3-х до 4-х недель или 28 дней. Неравномерное засыхание раствора приводит к трещинам. Если это произошло, необходимо полить данную поверхность водой.

https://youtube.com/watch?v=F6cn3B0ehos

Сборно-монолитное перекрытие этажа является наиболее современным .

В таком виде перекрытий пространство, образующееся между одной балки до другой, заполняется полыми блоками.

Когда все пространства заполнены такими блоками, остается только залить всю площадь данной конструкции раствором бетона. Данный вид конструкции монтируется своими руками без использования подъемной техники, так как вес 1 метра балки составляет 19 кг. По времени и способу укладки данное перекрытие более трудоемкое, чем остальные виды перекрытий. Перед тем как залить данную конструкцию, ее необходимо армировать проволокой 5-6 мм в диаметре.

Высота потолка в частном доме

Удобство нахождения внутри дома напрямую зависит от правильно выбранной высоты потолка. А также этот показатель влияет на декоративную составляющую и объем циркулирующего в помещении воздуха.

В соответствии с нормами безопасности, минимальный показатель высоты потолка для частного дома – 2,4 м. Здесь разрешено устанавливать даже приборы, работающие от подачи газа. С практической точки зрения, такое решение тоже верно, так как при установке источников света, особенно подвесных, человеку с ростом выше среднего будет неудобно находиться внутри

Внимание уделяют и на психологический фактор, так как низкий потолок угнетает, создает чувство тревожности и даже способен вызвать панику у особо чувствительных людей

Важно! Для слишком низкого потолка частного дома сложно подобрать подходящую чистовую отделку

Уже с финишной декоративной отделкой оптимальная высота потолка в частном доме должна составлять от 2,5 до 2,7 м. Каких-либо ограничений на максимальный показатель нет, поэтому формирование большей высоты потолка вполне допустимо.

Но при выборе стоит помнить, что слишком высокий потолок в доме сложен для обслуживания. Так, протереть поверхность или заменить лампы будет весьма затруднительно, придется пользоваться высокой устойчивой лестницей. Помимо этого, расходы на отопление частного дома пойдут вверх, а теплопотери значительно возрастут. Это может пагубно влиять на качество стропильной системы, разрушать ее.

Если дизайнерское решение частного дома подразумевает наличие в комнатах потолков с высотой более 3 м, то устройство теплого пола поможет создать оптимальный прогрев помещения и устранить уход теплого воздуха через перекрытия.

Перекрытия из дерева: преимущества и недостатки

Деревянные перекрытия в доме используются исключительно в строениях, имеющих небольшой вес и малую этажность – если речь идет о деревянных, каркасных, пеноблочных и газобетонных сооружениях, то придумать ничего лучше, чем деревянные перекрытия, не получится. В принципе, для частного строительства, выполняемого самостоятельно, этот вид перекрытий можно назвать идеальным вариантом – такой настил довольно легко соорудить своими руками, не прибегая к помощи серьезной строительной техники.

Следует понимать, что, к примеру, деревянные перекрытия в кирпичном доме прослужат не так долго, как стены. К сожалению, дерево имеет свойство сравнительно быстро разрушаться. Этот нюанс необходимо учитывать и предпринять все возможные защитные меры, которые в основном сводятся к пропитке древесины специальными антисептическими и противопожарными растворами, а также организации качественной вентиляции

Без этих мер предосторожности деревянные перекрытия дома не прослужат и десятка лет

Деревянные перекрытия в доме фото

К основным преимуществам такого типа перекрытий можно отнести:

• Легкость конструкции – если речь идет о перекрытии для дома из газобетона, то лучшего материала не найти.
• Быстрый и сравнительно простой монтаж – если вы собираетесь сделать перекрытие дома своими руками, то деревянный настил – это именно то, что нужно.
• Экологичность – трудно найти более чистый в этом отношении материал, чем дерево.

Недостатков у этого типа перекрытий также немало:

• Дерево плохо переносит перепады температуры и влажности.
• Подвержено быстрому возгоранию.
• Такие перекрытия обладают плохими акустическими качествами.
• Прочность деревянных перекрытий оставляет желать лучшего.

Но как бы то ни было, практически все эти недостатки можно исправить с помощью специальных пропиток, дополнительного усиления металлом и использования современных тепло- и звукоизоляционных материалов.

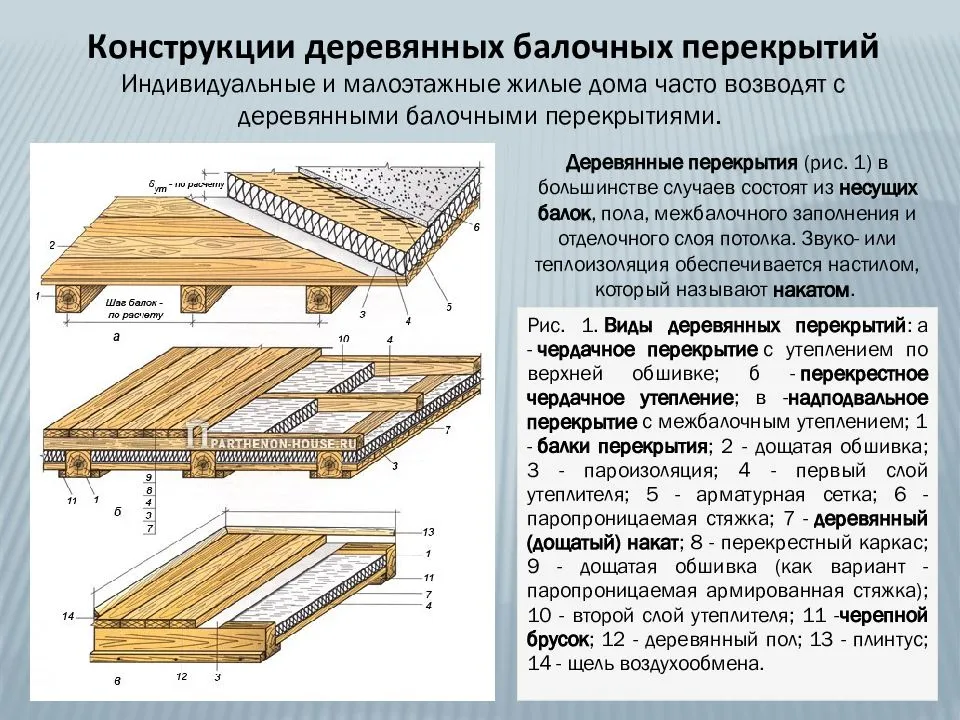

Межэтажные перекрытия в деревянном доме

Потолочные перекрытия в доме между этажами из деревянных балок

Применяя брусья из хвойной и лиственной древесины, можно соорудить деревянную несущую конструкцию. Прочность древесины накладывает определенные ограничения на размер пролета:

• для межэтажных основ – максимальное расстояние 5 м;
• для чердачных помещений – размер пролета до 6 м.

Перекрытие из древесины включает следующие элементы:

• несущие брусья;
• настил пола;
• теплоизолятор;
• потолочный материал.

Достоинства деревянной основы:

• легкость установки;
• простота монтажа;

Перекрытие из древесины

• приемлемый уровень затрат;
• небольшая масса.

Недостатки брусьев древесины:

• горючесть;
• гигроскопичность.

Пропитка специальными составами позволяет снизить пожароопасность и уменьшить чувствительность к влаге.

Безбалочные перекрытия

Безбалочные разновидности перекрытий дома сооружаются в виде монолитных конструкций, а также с применением сборных изделий ЖБИ или специальных балок с блоками-вкладышами, которые укладываются вплотную друг к другу и после укладки монолитятся. Они выполняют одновременно несущие и ограждающие функции.

Монолитные железобетонные

Монолитное перекрытие представляет собой цельную бетонную конструкцию толщиной обычно 150-250 мм, опирающуюся на несущие стены. Такая плита сооружается непосредственно на строительном объекте.

Фото 5. Подготовка опалубки под монолитное перекрытие

Последовательность устройства:

1. Создание съемной опалубки с опорой на вертикальные стойки.
2. Изготовление и установка армирующего каркаса из арматуры 6-12 мм.
3. Заливка опалубки бетоном.

Фото 6. Изготовление армирующего каркаса

Основные преимущества монолитных железобетонных конструкций:

• Возможность перекрытия пролетов сложной конфигурации.
• Отсутствие необходимости заделки швов.
• Не требуется привлечение грузоподъемной строительной техники.
• Повышенная по сравнению с другими видами перекрытий несущая способность.

Фото 7. Бетонирование монолитной конструкции

Но и недостатки у монолита имеются – повышенная трудоемкость работ, большой вес (1 м2 перекрытия толщиной 200 мм весит примерно 500 кг), долгое высыхание бетона и, а также необходимость «ухода» за перекрытием до набора прочности (до 28суток). Также одним из основных минусов является высокая стоимость устройства – более чем на 30 % дороже по сравнению с применением пустотных плит заводского производства.

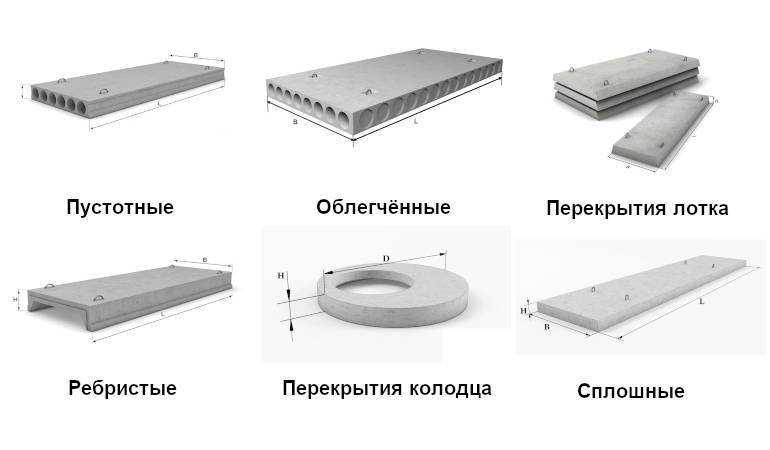

Сборные железобетонные

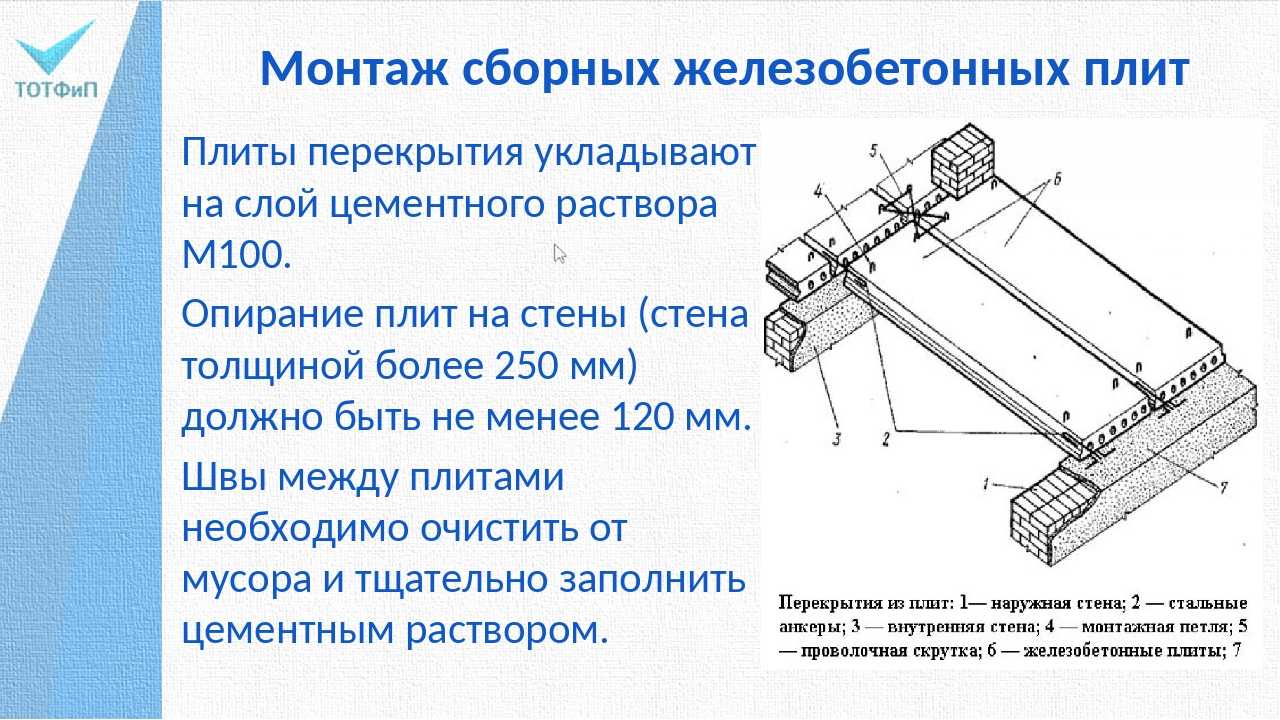

Применение пустотных плит считается самым востребованным на сегодня способом устройства перекрытий. Они укладываются вплотную друг к другу, а швы в месте примыканий заделываются раствором или бетоном (в зависимости от их размеров). Изделия производятся в заводских условиях, что гарантирует высокое качество и соответствие фактических характеристик показателям, указанным в сопроводительной документации.

Фото 8. Процесс монтажа железобетонных плит

Достоинства:

• Высокая скорость монтажа за счет привлечения грузоподъемной техники.
• Высокие прочностные характеристики – в продаже имеются изделия с несущей способностью от 300 до 1600 кг/м2.
• Небольшой вес – благодаря наличию продольных технологических пустот в конструкции.
• Нет необходимости ждать набора прочности как в монолите, соответственно сразу же можно приступать к следующему этапу строительства.

Фото 9. Цокольный этаж, перекрытый плитами

К недостаткам можно отнести то, что они производятся стандартных форм и размеров – это затрудняет перекрытие пролетов нестандартной конфигурации. Плиты, изготовленные методом непрерывного безопалубочного формования (ПБ), допускается резать под любым углом от 0 до 180°, но подобные работы лучше производить в заводских условиях.

Перекрытия между этажами в частном доме из железобетона

Главные достоинства железобетонных балок:

• повышенная прочность;
• возможность формировать пролеты длиной до 7,5 м;
• повышенные звукоизоляционные свойства;
• эффективная шумозащита.

Недостатки элементов из армированного бетона:

• необходимость применения грузоподъемной техники;
• расходы, связанные с доставкой.

Установка предусматривает следующие операции:

• Укладку элементов на расстояние до одного метра.
• Размещение в межбалочном пространстве готовых блоков.
• Герметизацию затворов цементной смесью.
• Выполнение мероприятий по тепловой и звуковой изоляции.

На завершающем этапе выполняется чистовая отделка.

Перекрытия между этажами в частном доме из железобетона

Межэтажные конструкции

Наибольшей популярностью пользуются межэтажные конструкции, собранные с помощью деревянных или металлических балок разнообразного сечения. Также можно использовать монолитную основу.

Для обустройства деревянного перекрытия большим спросом пользуются как натуральные/клееные брусья, так и балки визуально напоминающие обычный двутавр. Их устанавливают с шагом 0,6…1,2 м. При этом предпочтение отдают 6-метровым изделиям из дерева.

Для обеспечения большей надежности межэтажной деревянной конструкции на стенах сделают армирующий пояс. В нишу балки укладывается на глубину в 15 см. Под них предварительно прокладывается гидроизоляционная прокладка. При этом их края непременно обматываются самоклеющейся мембраной либо рубероидом. Также на стене под нишей закрепляют металлические пластины.

На заметку!В большинстве случаев второй этаж в частном доме из газобетонных блоков используют в качестве основных жилых комнат. Располагая на нем спальню либо зал, хозяева соответственно оборудуют их необходимой тяжелой корпусной мебелью. Поэтому рекомендуется произвести тщательный расчет балок перекрытия между этажами.

При обустройстве цокольного перекрытия необходимо немного изменить технологию укладки деревянных балок. Если в подвальном этаже планируется организовать баню или бассейн, то несущие изделия из дерева нужно непременно обработать антисептическими пропитками. И дополнительно обмотать любым пароизолирующим материалом. Это позволит исключить возможность случайного появления плесени либо гнили, а также грибковых образований. Специалисты рекомендуют увеличить слой утеплителя до 20 см.

Для обустройства чердачного перекрытия можно применять деревянные балки с меньшим сечением, если, конечно, это пространство не планируется использовать в качестве жилых помещений. Но рекомендуется уложить утеплитель толщиной не менее 25 см.

Довольно часто в частных домах из газобетонных блоков обустраивают цокольное перекрытие в виде монолита.

Укладка ж/б перекрытия в частном доме из пеноблоков своими руками

Железобетонные плиты являются прочным и надежным основанием для строений из ячеистых материалов. Вместе с тем они обладают большой массой, которую необходимо учитывать при кладочных работах. Чтобы вес перекрытия распределялся по этажу равномерно и не нарушал целостность стен, лучше сделать дополнительное устройство в виде усиливающего пояса.

Вариант I:

• По периметру стены коттеджа смонтировать бетонную ленту размером 150×250 мм. Ее армируют стальным прутком диаметром 10-12 мм и заливают бетоном марки М200.
• Плиту перекрытия уложить на застывший монолитный пояс, оставляя зазор между торцом и стеной в 10-20 мм.
• Закрепить на плитах листы экструдированного пенополистирола толщиной 50 мм. Это поможет ликвидировать мостики холода.

Утепление перекрытия и армирующего пояса не представляется сложным процессом. Поэтому в целях экономии эту работу можно сделать самому.

Вариант II:

• Усилить арматурой стеновые блоки. Для этого по периметру помещения нужно проштробить глубокие пазы, заложить в них арматурные прутки и закрепить цементным раствором.
• Сделать распределительную ленту из обожженного кирпича, расположив ее над арматурой. Она состоит из трех рядов, прослоенных кладочной сеткой.

Перекрытие первого этажа должно заходить вглубь стены на 130-140 мм с соблюдением температурного зазора в 10-20 мм. Такое расположение обеспечивает устойчивость и жесткость строительной конструкции. Кладка из кирпича является наиболее популярным видом распределяющего пояса. Для его устройства не требуется сооружение опалубки и арматурного каркаса, что значительно облегчает и удешевляет работы.

Технология монтажа деревянного перекрытия между этажами

По мнению строительных экспертов, брус является предпочтительным вариантом для частного дома высотой 1-3 этажа из легких ячеистых блоков. Масса деревянного перекрытия намного меньше железобетонного аналога. Она оказывает пониженное давление на несущие стены, поэтому по конструкции выглядит проще.

• Перед укладкой перекрытия соорудить армированный пояс по периметру стен. Для этого через каждые 150 мм вкрутить в пеноблоки стальные прутки и закрепить их цементным раствором.
• Деревянные лаги лучше покрыть специальным защитным составом. Это предохранит древесину от грибка, плесени и увеличит срок ее эксплуатации.
• На концах балок, которые будут опираться на стены коттеджа, сделать запил торцевой части под углом 60 градусов. После хорошо обернуть слоем рубероида.
• В углублении стены закрепить минеральный утеплитель со звукоизоляцией толщиной 50 мм.
• Заложить деревянные лаги в стену на глубину 140-150 мм. Между утеплителем и торцом балки лучше оставить зазор в 20 мм на случай температурного расширения.

Деревянное перекрытие вместе с транспортировкой и установкой обходится намного дешевле, чем ж/б конструкция. К тому же многие работы по монтажу можно провести самостоятельно.

Советы специалистов

• В устройстве коттеджей из пеноблоков не обойтись без арматурных стержней, закрепленных анкерами. Самая большая длина прутка (75 мм и выше) требуется для железобетонных плит.
• В сборных вариантах перекрытий для соединения элементов используют шлак и бетонную стяжку.
• Технологической особенностью ячеистого бетона является его относительная мягкость. Поэтому межэтажные перекрытия из железобетонных балок нельзя укладывать непосредственно на пеноблоки. Массивные плиты монтируют на армированный пояс из тяжелого бетона или силикатного кирпича.
• Устройство железобетонного обвязочного контура по периметру перекрытия усиливает жесткость и прочность конструкции. При ширине сечения в 100 мм его высота должна соответствовать толщине плиты.
• Перекрытия между этажами укладывают только на основные несущие стены. Внутренние перегородки лучше сделать немного ниже.

Виды перекрытий в частном доме по материалу

Эксплуатационные свойства конструкции зависят от технологии производства и от используемого материала. Поэтому, чтобы понять какое выбрать перекрытие для дома, нужно изучить характеристики деревянных, металлических и железобетонных покрытий.

Деревянные

Это наиболее распространенные покрытия, которые в прошлом были единственными, предназначенными для таких целей. Сегодня его нельзя назвать самым популярным, но при этом, конструкции из дерева по-прежнему используются в строительстве домов. Для этого применяется обыкновенный или клееный брус, бревно двутавровые балки из ОСП. Укладка лаг осуществляется с учетом определенного шага, их подшивают снизу, утепляют с помощью пароизоляционной пленки, покрывают половой доской. Утепляющий слой также выступает в качестве звукоизоляции. Эта технология создания перекрытий в частных домах считается самой простой. Деревянные перекрытия в частном доме имеют небольшой вес, доступны, с их помощью обеспечивается быстрый монтаж.

Из минусов этих покрытий отметим:

• Высокая вероятность покупки пиломатериалов низкого качества. Балки производятся из первосортного зимнего леса. Из-за жучков-вредителей, пожаров и других факторов, сегодня приобрести качественный лес довольно сложно. Даже в случае с первосортным материалом, остается высокая вероятность порчи бруса вредителями, он подвержен гниению в процессе эксплуатации.
• 100% защита деревянных конструкций в цоколе невозможна. Если в подпольную систему проникнет вода, то это повлечет необходимость замены и ремонта перекрытия.
• У деревянных покрытий плохая звукоизоляция.
• Еще один минус связан с тем, что за счет применения разных биологических пропиток, ухудшается экологическая среда внутри помещений.
• Покрытия из дерева амортизируют при ходьбе, что вызывает неприятные ощущения.
• Срок службы деревянных перекрытий дома самый непродолжительный, в сравнении с системами из других стройматериалов.

Металлические

В этой ситуации применяют 3 вида перекрытий: уголки, прокатный профиль или двутавровые балки. По технологии монтажа металлические конструкции укладывают также, как и деревянные, но с увеличенным шагом. Если для деревянных покрытий используется настил из доски, то в случае с металлоконструкциями, он будет бетонным.

Плюсы:

• Большой срок службы.
• Отличная несущая способность.
• Стойкость к процессам гниения.
• Огнестойкость. Метал не боится высоких температур, под воздействием огня его несущая способность не снижается.

Из минусов отметим подверженность металла коррозии, низкую звуко- и теплоизоляцию, необходимость задействования спецтехники для монтажа металлических балок. Для частного строительства этот способ практически не применяется.

Железобетонные

Из железобетона создают прочные и долговечные перекрытия. Для этого применяют ЖБ-балки, ЖБ-плиты и монолитный бетон.

Железобетонные перекрытия деревянного дома имеют много плюсов:

• Длительный срок службы.
• Устойчивость к высоким нагрузкам.
• Хорошие прочностные характеристики.
• Огнестойкость.
• Высокая стойкость к воздействию влаги.
• Прочность на изгиб (бетонные конструкции не гуляют, как деревянные).
• Быстрота строительства (если применяются готовые плиты).

Минусы железобетонных изделий связаны с большим весом стройматериала, из-за чего для работ нужно привлекать спецтехнику. Также материал обладает высокой теплопроводностью.

Определяем прочность бетона

Бетон набирает свою прочность на 30% приблизительно на 3-ий день, на 7-ой день прочность бетона будет составлять 60%, на 14-ый день – примерно 80% и на 28-ой день прочность бетона принято считать 100%. Однако бетон продолжает набирать свою прочность и по истечении 28-ми дней. На 90-ый день прочность бетона возрастает еще на 30-35% от 100% в 28-ой день.

Перекрытие должно быть жестким,‭ ‬то есть под действием нагрузок не давать прогибов.‭ (‬допустимая от‭ ‬1/200‭ ‬для до‭ ‬1/250‭ ‬пролета для междуэтажных‭)‬.

Оптимальной температурой для затвердения бетонного монолитного состава считается 20-25 градусов. Оптимальная влажность – не выше 90%. Конечно, при возведении конструкции своими руками трудно произвести соответствующие замеры прочности бетона, но мы можем все таки ориентироваться на погодные условия и соответствующим образом делать определенные выводы о прочности нашей конструкции.

Например, в дни, когда температура воздуха составляет 10 градусов, бетон набирает прочность 40-50% на 7-ые сутки, если же температура воздуха составляет всего лишь 5 градусов, то бетон наберет свою прочность на 30-35%. При жаркой погоде 30 градусов прочность бетона на 3 сутки составит 45%. При отрицательных температурах заливка этажа бетонным раствором своими руками не рекомендуется, так как бетон в таких условиях совсем не набирает никакой прочности.

Существуют специальные добавки в бетонный раствор для таких случаев, но мы строим для себя и своими руками, поэтому лучше подождать. Пока вы сможете только положить балки, сделать перекрытия из дерева между этажами, соорудить и установить армированный каркас, но заливку бетоном лучше отложить. Но если вы залили балки и армированные каркасы бетонным раствором своими руками, а потом температура воздуха опустилась ниже нуля, то не спешите с решением о демонтаже опалубки, дождитесь весны и теплой погоды.

Межэтажные перекрытия: варианты изготовления

В строительстве существует большое разнообразие решений по организации перекрытий. Они могут быть:

1. Безбалочными: сборными, монолитными и сборно-монолитными.
   • Сборные.
     Для устройства перекрытия используются панели из железобетона, имеющие пустоты. Такой материал имеет высокую прочность, достаточную пожаробезопасность, прост при монтаже, разнообразен по размерам и типам, а также обладает высокой технологичностью.
     Для монтажа таких конструкций требуется специальная техника.
   • Монолитные.
     Процесс изготовления не требует специального заказа на производство, не возникает при этом сложностей с перемещением и использованием спецтехники. Он заключается в заливке бетона в предварительно сооруженную опалубку или по профнастилу.

     Эта технология дает возможность производить замену вышедших из строя деревянных конструкций, в частности, подвалов и цоколя. После монтажа основания производят заливку монолитной поверхности перекрытия.
     В связи с тем, что для застывания бетона требуется определенное время, имеют место технологические паузы в производстве.
     Такие перекрытия являются наиболее оптимальными в качестве элемента подвального или цокольного помещения.

   • Сборно-монолитные.
     Особенности такого перекрытия объединяют достоинства двух вариантов, которые описаны выше. В этом случае процесс производства заключается в заливке слоя бетона в пустотные блоки, которые располагаются между балками. Материал балок может быть любым обеспечивающим достаточную прочность конструкции на любом горизонте здания.

     «>

     Перекрытия, полученные при помощи сборно-разборной технологии, обладают рядам достоинств:

     • не требуется применение спецтехники;
     • стоимость работ существенно снижается;
     • объем работ снижается и, соответственно, скорость их увеличивается;
     • отпадает необходимость в опалубке;
     • хорошая тепло- и звукоизоляция.
2. Балочными: деревянными, металлическими, железобетонными.
3. Деревянными.

   Такая конструкция является наиболее распространенной в строительстве загородных домов. Это связано с возможностью создание перекрытия самостоятельно. Кроме этого материал является доступным и обладает хорошими звуко- и теплоизоляционными свойствами.

4. Металлическими.
   Этот вариант перекрытия, как правило, используются при организации цоколя и подвала. Металлические конструкции имеют высокую надежность и длительный срок эксплуатации, а также их габариты меньше при одинаковой несущей способности.
   Металлические изделия не обладают достаточной теплоизоляцией и подвержены воздействию коррозии. Конструкция может быть сооружена из швеллеров или двутавров, которые укладывают на расстоянии 500-1500 мм друг от друга. На них производится монтаж плиты из железобетона мелких типоразмеров.
5. Железобетонными.
   Использование этого варианта обуславливает необходимость использования грузоподъемной техники, так как масса конструктивных элементов значительна. Кроме того фундамент подвергается большим нагрузкам, что следует учесть при проектировании.

   Показатели звуко- и теплоизоляции материала находятся на среднем уровне, железобетон плохо поддается обработке и имеет повышенные затраты труда при установке.

6. Кессонными, арочными и шатровыми.
   Перекрытия кессонного и шатрового типов являются разновидностью ребристых панелей. Их применяют в строительстве объектов, имеющих большие размеры, со сложными архитектурными формами. Такие конструкции перекрытий не актуальны при возведении частных домов, как и перекрытия арочного типа.

Вывод

Мы перечислили все существующие способы сооружения перекрытий в доме, осветили их главные преимущества и недостатки. На основании этой информации подобрать оптимально подходящую конструкцию в зависимости от характера эксплуатации здания и предполагаемых нагрузок не составит особого труда.

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 11802 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 8522 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 7409 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 19549 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 16396 руб/штПодробнее

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 6079 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 13225 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 13896 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 13115 руб/штПодробнее

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 10608 руб/штПодробнее
