Варианты укладки утеплителя
В зависимости от того, какое перекрытие будет утепляться, и какие возможности есть для проведения теплоизоляционных работ, процесс проводится сверху деревянных балок или снизу. Например, перекрытие первого этажа дома, в котором отсутствует подвальное помещение, утепляется только сверху. Если подвал есть, то можно часть работ провести снизу. Рассмотрим оба варианта.

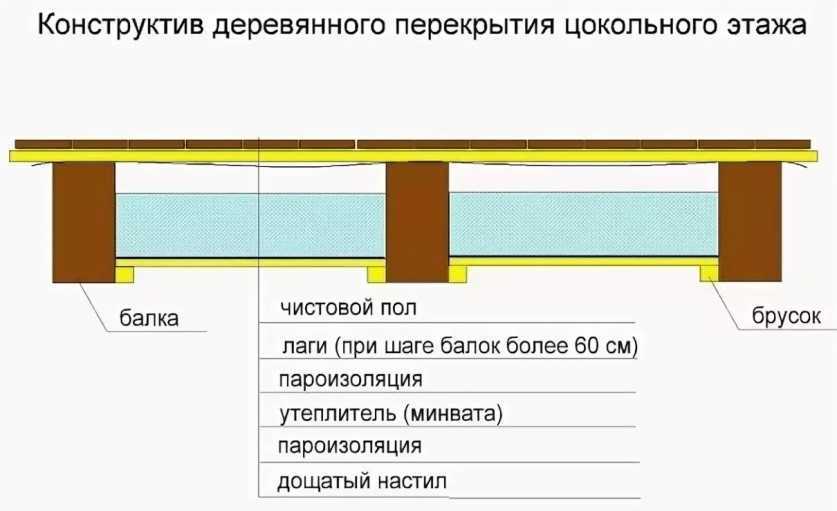

Утепление снизу
Самый простой способ сделать места для укладки утеплителя – это набить снизу по балкам доски или любой другой плитный или листовой материал: фанеру, ДСП, ОСП, профнастил и прочее. Необязательно новые, подойдут обрезки и отходы б/у.
Если в качестве слоя теплоизоляции используется минеральная вата или пенопласт, то перед тем как набивать нижнюю основу из досок, рекомендуется уложить и закрепить гидроизоляционную пленку толщиною 0,2 мм. Ее укладывают полосами поперек деревянных балок с перехлестом краев в 10-20 см. Оптимально – склеить между собой концы полос скотчем или любой липкой лентой. Основная задача гидроизоляции – не пропустить в слой утепления влажных паров воздуха, которые негативно скажутся на характеристиках той же минеральной ваты или пенопласта.
Далее работы переносятся в комнату. Утеплитель подрезается под размеры пространства между балками
Здесь важно учитывать один момент – теплоизоляционный материал должен заполнять собой все пространство, как по ширине, так и по высоте. Поэтому подрезка по ширине ведется с небольшим припуском, чтобы материал лег, потно прижимаясь к брусам. Что касается высоты, то утеплитель можно укладывать в два или три слоя
Что касается высоты, то утеплитель можно укладывать в два или три слоя.
Следующий этап – установка гидроизоляции. Используется все та же пленка, которая также укладывается поперек деревянных балок и крепится к ним степлером и скобами или маленькими гвоздиками. Обязательно скрепление краев уложенных полос гидроизоляции строительным скотчем.
Последнее – монтаж настила из досок или листовых, плитных материалов.

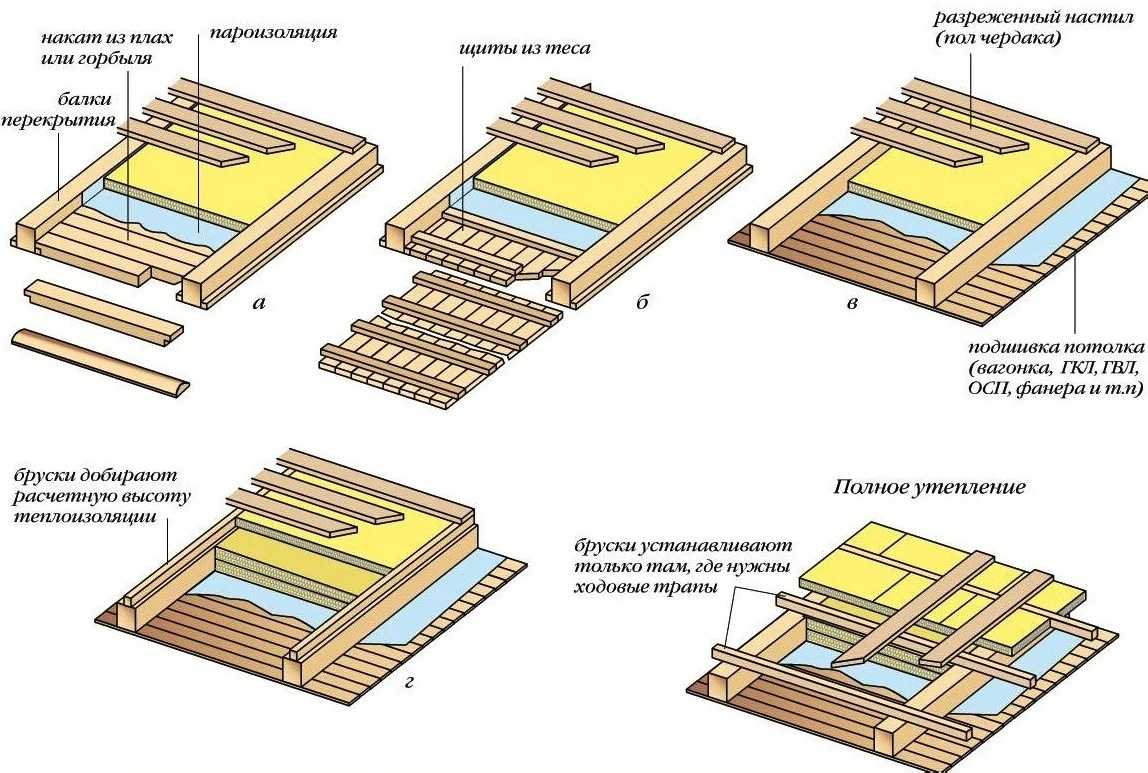

Утепление сверху
Отличается этот вариант от предыдущего двумя позициями.
- Для создания ниши, куда будет закладываться теплоизоляционный материал, необходимо сделать конструкцию, состоящую из черепных брусков, поверх которых укладывают доски, фанеру или любой другой плоский материал.
Черепной брусок, прикрепленный к нижнему краю балки перекрытия
- Нижний слой гидроизоляции укладывается поверх собранной конструкции ниши с крепления к боковым поверхностям деревянных балок.
Этот вариант утепления перекрытий дома чуть сложнее первого, но у него есть и свои плюсы. Один из них – меньший расход теплоизоляционного материала, потому что толщина слоя уменьшается на толщину черепного бруска (50 мм).
Обратите внимание на фото ниже. Здесь показано, как можно сформировать нишу из досок, уложенных по черепным брускам. Нарезанные под требуемый размер доски укладываются поперек балок и крепятся к брускам саморезами или гвоздями
Нарезанные под требуемый размер доски укладываются поперек балок и крепятся к брускам саморезами или гвоздями.
Сборка чернового пола по черепным брускам
Касаемо укладки гидроизоляции. Чтобы было понятно, что собой будет представлять этот слой, уложенный на пол по балкам перекрытия, посмотрите на фото ниже. На нем четко видно, как надо укладывать пленку, чтобы создать все условия для монтажа минеральной ваты или другого плитного материала. Пленка должна формировать нишу для закладки, поэтому ее укладывают с провисом.
Гидроизоляционная мембрана, уложенная поверх балок перекрытия
Все остальные операции проводятся по технологии первой схемы. А именно:
Монтаж утеплителя между несущими балками перекрытия
утеплитель укладывается в образованные ниши с плотным прижатием к брусам;
Укладка гидроизоляционной пленки
сверху уложенного теплоизоляционного слоя и перекрытия укладывается гидроизоляция;
Монтаж деревянного настила
поверх собранного пирога утепления укладываются доски в качестве защитного настила (пола).
Предлагаем посмотреть видео, как правильно провести утепление пола чердачного помещения со стороны чердака.

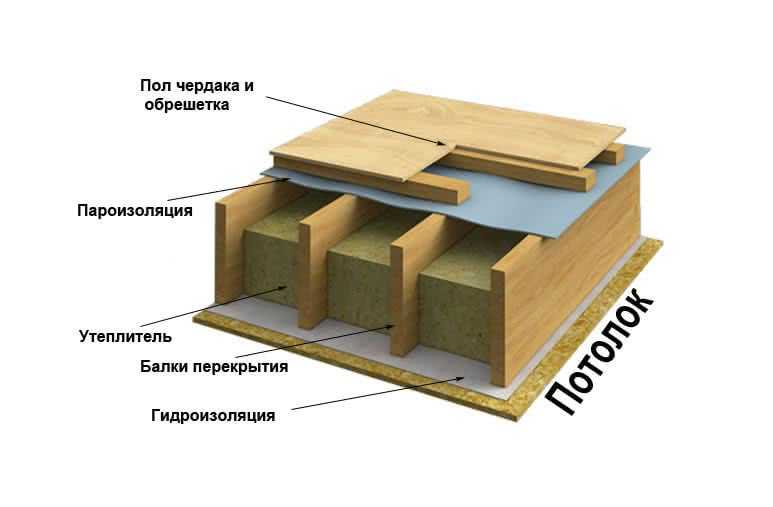

Утепление деревянных балок по потолку
Необходимо отметить, что потолок, собранный по балкам перекрытия, должен быть более презентабельным, чем нижняя часть подвала. Поэтому его собирают из обрезных или шпунтованных досок толщиною 25 мм или из фанеры толщиною 10 мм.
Крепление элементов обшивки производится практически без зазоров (1-2 мм в качестве компенсации от температурного и влажностного расширения) оцинкованными саморезами по дереву. Теплоизоляционный материал укладывается со стороны этажа выше.
Метод установки
До начала установки проводится расчет балки на прогиб. Организация перекрытия первого и второго этажа начинается с установки балок. Существует несколько методов установки:
- Балки перекрытия врубаются между элементов несущих стен здания, для чего в материале стены предусмотрены пазы. Такой способ подходит как кирпичным, так деревянным зданиям.
Заделка балок в пазы кирпичных или блочных стен
- Балки перекрытия укладываются на кирпичные основания. Крепление получается надежнее. Данный метод применяется чаще всего в перекрытии первого этажа над подвальными помещениями.
Балкам рекомендуется шаг в 1000 мм, такая организация подходит при использовании деревянных досок для покрытия пола толщиной в 50 мм. При использовании 40-мм досок расстояние в балочной системе сокращается до 800 мм и менее. Под доски напольного покрытия с толщиной 25 мм балки укладываются в расстоянии 500 мм. Стоит отметить, что пролет зданий, предполагающих деревянное межэтажное перекрытие с балочными перекрытиями должны иметь длину пролета не более 6 метров.
Расчет сечений балок междуэтажных перекрытий
Монтаж перекрытий
После того, как все необходимые материалы закуплены, а вся подготовка завершена, можно приступать непосредственно к строительным работам. Строительство межэтажных перекрытий можно разбить на несколько основных этапов.

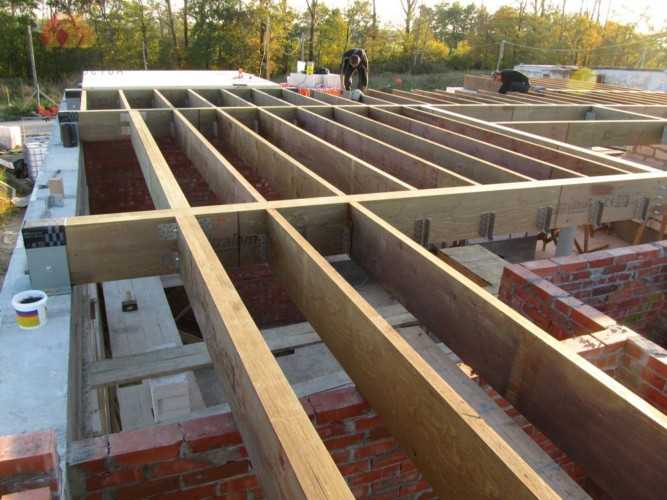

Монтаж балок
Часть балки, вставляемая в стену, обматывается тремя слоями гидроизолирующего материала
Установка несущих балок чаще всего производится на этапе возведения стен здания. Перед укладкой несущих брусьев их поверхность обрабатывается всеми необходимыми пропитками.
Затем их концы обрезаются под углом в 60° и та их часть, что будет замурована в стене, оборачивается в 2-3 слоя рулонной гидроизоляции.
Торцы брусьев обычно также обмазываются гидроизолирующими составами, но некоторые специалисты советуют оставлять их открытыми, чтобы дать свободный выход содержащейся в древесине влаге.
Глубина заводки брусьев вглубь стены должна составлять не менее 15 см. Шаг укладки брусьев обычно принимают в 0,6 м, но в зависимости от предполагаемой нагрузки на полы, а также от толщины сечения бруса этот показатель может быть уменьшен или увеличен.
Если верхний настил предполагается сделать из доски-дюймовки, фанеры или ДСП, то расстояние между балками не должно превышать полуметра, иначе полы будут прогибаться при ходьбе. Подробнее о монтаже балок смотрите в этом видео:
https://youtube.com/watch?v=fzxNxi7-I_A
Лаги перекрытий должны лежать в одной плоскости
Монтаж несущих брусьев начинают от двух крайних стен, при этом балки должны располагаться на расстоянии 5 – 10 см. После установки двух крайних брусьев монтируем остальные, соблюдая необходимый интервал.
Особое внимание при укладке балок следует уделять горизонтальному уклону: все брусья перекрытий должны лежать в одной плоскости. Для этого между двумя крайними брусьями ставят на ребро обрезную доску, либо туго натягивают шпагат. Если же основание, на которое укладываются брусья, неровное, то для выравнивания горизонтального уровня под концы балок следует устанавливать закладные
Для закладных используется материал, устойчивый к гниению и физическим нагрузкам – металлические пластинки, кусочки кафеля и т.д
Если же основание, на которое укладываются брусья, неровное, то для выравнивания горизонтального уровня под концы балок следует устанавливать закладные. Для закладных используется материал, устойчивый к гниению и физическим нагрузкам – металлические пластинки, кусочки кафеля и т.д.
К стене несущие брусья крепятся при помощи анкерных болтов и стальных уголков.
Крепление опорных брусков
После того, как выставлены все балки перекрытий, к ним крепятся бруски сечением 5 х 6 см (так называемые «черепные» бруски). Они служат опорой для укладки чернового пола и крепятся по всей длине несущего бруса, с обеих его сторон.
Монтаж чернового пола
Чаще всего черновой пол делают из доски-дюймовки
Для устройства чернового пола берутся обрезные доски и укладываются поперёк балок на опорные бруски. Поскольку расстояние между балками обычно не превышает 0,6 – 0,8 м, то для черновых полов вполне подойдёт доска-дюймовка или тридцатка: давление на них будет ограничиваться лишь весом утеплителя.
Также для этих целей можно использовать обрезной горбыль. Можно также совместить черновые полы второго этажа с чистовыми потолками первого этажа или цоколя. В этом случае обрезные доски подшиваются снизу, со стороны первого этажа к балкам. Подробнее о черновом поле смотрите в этом видео:
Настил теплоизоляции
После устройства черновых полов между балками образуются отсеки, которые при необходимости можно заполнить теплоизоляционными материалами.
Для этого поверх досок чернового пола настилается гидро- или пароизоляция (рубероид, изоспан ит.д.), а затем укладывается минвата, пенопласт, шлак с опилками и т.д..
Поверх утеплителя также желательно застелить гидроизоляцию, которая будет защищать его от протечек влаги сверху.
Настил чистовых полов
Заключительным этапом будет настил чистовых полов, который крепится поверх несущих балок при помощи саморезов или гвоздей.
Для этого материал (доски, ОСБ, фанера) раскраиваются таким образом, чтобы их стык приходился на середину бруса. Чистовой пол является основой для финишного покрытия – ламината, линолеума, паркета.
Использование досок и цельного бруса
В случае применения цельного деревянного бруса или досок для устройства перекрытия длину пролёта выбирают в пределах 4–6 м, что в два раза меньше от максимального расстояния при использовании строительных конструкций из клееного бруса. Детали из скреплённых досок часто изготавливаются прямо на строительном объекте.
По прочности конструкции превосходят цельные балки. Основным достоинством изделий считается возможность устройства составной детали из нескольких досок. Строители могут самостоятельно регулировать толщину балки путём скрепления необходимого количества элементов. Доски соединяют между собой при помощи резьбовых элементов. Под болты и гайки устанавливают резиновые или пластиковые шайбы. Элементы предотвращают воздействие коррозии на металлические закладные детали, защищают древесину от врезания гайки при затягивании.
Что означает понятие?
Это строительная конструкция дома изготавливается для вертикального зонирования внутреннего пространства дома по высоте, принятия и передачи динамических и статистических нагрузок на нижерасположенные стеновые конструкции и основания здания. Тем самым они гарантируют требуемую конструктивную жесткость здания.
Базовые требования к данному элементу строительства здания:
-
Прочность, конструкция должна выдерживать максимальную нагрузку 400 кг/м2, для цокольных и чердачных перекрытий без постоянного нахождения людей, эти параметры уменьшаются до 200 кг/м2. Балки которые способны выдержать этот вес имеют размеры: с длиной пролета 2.2 м – сечение 150*75 мм; от 2.2 до 3.2 м — 175*100 мм; от 3.2 до 5 м — 225*150 мм.
Размер сечения балки от ее длины также определяется соотношением 1:24. При длине в 400 см, допустимая высота балки: 400/24 — 170 мм.
- Теплозащита, коэффициента сопротивления теплопередаче установлена R = 4,95 м2К/Вт.
- По требованиям СНиП индекс изоляции по воздушному шуму должен быть не выше 52.0 дБ, а индекс ударного — 60.0 дБ.
- Паропроницаемость по утеплителю, зависит от его типа, например, для внутреннего утепления минватой она равна — 0,48 г/(м ч гПа), а для внешнего утепления Пеноплэксом, со стороны подвала на цокольном перекрытии — 0,32 г/(м ч гПа).
- Плотность по внешнему слою из доски или плиты — 500 кг/м3, по утеплителю минвате – 200 кг/м3.
Укладка пола второго этажа на лаги
Конструкция из настила и лагов применяется в комнатах с высокими потолками, т.к. брусья поднимают настил. Она может монтироваться на любой стадии строительства, даже в жилом доме.Работа выполняется в следующей последовательности:
- В силовых балках выполните пазы под лаги с шагом 30-40 см. Расстояния между ними зависят от толщины чернового настила и типа финишного покрытия, значения можно найти в специальных таблицах. Например, если для чернового покрытия используют листовой материал (фанеру или ДСП толщиной 16 мм), расстояние между брусьями по осям оставляют 30 см. Если применяют доски толщиной 20 мм, шаг увеличивают до 40 см. Первый проем должен находиться на расстоянии 20-30 см от стены.
- Положите лаги в выполненные выемки меньшей стороной.
- Проконтролируйте расположение верхней поверхности лагов в горизонтальной плоскости. При необходимости выполните процедуру выравнивания подкладками под брусья.
- Закрепите балки к силовым элементам гвоздями или саморезами. В последнем случае предварительно выполняются отверстия.
- К нижней части лагов закрепите доски или бруски для создания чернового пола.
- Положите на изготовленные опоры фанеру или другие пиломатериалы, способные выдержать утеплитель.
- Накройте подготовленное основание пароизоляционной пленкой. Стыки отдельных частей пленки герметизируйте скотчем.
- Положите на основание тепло- и звукоизоляцию. Проконтролируйте, чтобы между верхом лаг и утеплителем оставался зазор 10-15 мм вентиляции пола.
- Накройте «пирог» гидроизолирующей пленкой и закрепите степлером.
- Положите на лаги чистовой пол из фанеры, досок или других материалов и окончательно закрепите. Края материала обязательно должны лежать на лагах.
Как настелить пол. Как уложить массив своими руками?
Массивная доска укладывается на фанерные листы. Основанием может служить как бетонный пол, так и деревянный на лагах
- Нужно отмерить 15 мм от стен для создания вентиляционного зазора и на случай сезонных деформаций.
- Доски чистового пола нужно стелить так, чтобы они располагались поперек досок чернового пола. Первый ряд кладется шипом к стене и прикручивается саморезами. Необходимо закрутить саморезы так, чтобы возле стены они были закрыты плинтусом. Со второй стороны саморезы вкручиваются в паз под углом 45°.
- В зазор между доской и стеной кладется деревянная прокладка. Если размеры комнаты больше длины половиц, то доски стелятся «вразбежку». Это сделает пол более прочным.
- Второй и последующие ряды досок укладываются шипом в паз предыдущего ряда, уплотняются при помощи киянки и крепятся на саморезы с другой стороны в паз. Если вы хотите, чтобы деревянный пол служил максимально долгий срок, нужно доски укладывать таким образом, чтобы годичные кольца располагались противоположно друг другу.
Паркетная доска настилается «вразбежку». В качестве чистового пола может использоваться также массивная паркетная доска. По сути это та же самая шпунтованная массивная доска, только более короткая. Ее монтаж несколько отличается:
- Можно фиксировать на саморезы только со стороны шипа.
- Монтаж производится только «вразбежку».
- Если основание выполнено из фанеры, то паркетную доску сначала лучше приклеить, а затем дополнительно закрепить саморезами.
- Если уложить доску по диагонали, помещение визуально будет выглядеть больше.
Укладка пола по лагам технология. Укладка на балки перекрытия
При возведении загородных домов их очень часто устанавливают на балки перекрытия, которые, в свою очередь, монтируются на ленточный или столбчатый фундамент. Такая технология применяется только для сравнительно небольших помещений шириной до 3 метров.
Укладка цельных лаг на обвязку актуальна только для небольших строений
Для создания воздушной прослойки, которая защитит дерево от влаги, исходящей от грунта, балки поднимают на определенную высоту и устанавливают поверх слоя гидроизоляции основания дома. Согласно технологии укладки деревянных полов, балки можно жестко закреплять на перекрытии или фиксировать сверху. Простая укладка подходит в том случае, когда фундамент еще не закончил усаживаться. Во время этого процесса напольная конструкция также будет опускаться, что может привести к ее деформации.
Если ширина комнаты больше 3 метров, то для установки лагов нужно предварительно сделать опорные столбики между стенами. После монтажа балок на них укладывают лаги. Для этого необходимо отступить 15 мм от стены и уложить первый брус. Монтировать следующие брусья рекомендуется через 40–50 см. Если планируется укладка деревянного пола на лаги из толстых досок, то расстояние можно увеличить до 70 см.
Между опорным столбиком и древесиной обязательно делается прокладка из пары слоев рубероида
На заметку! Если длины бруса не хватает на перекрытие комнаты, то нужно уложить два фрагмента так, чтобы оба они лежали на столбике по 5 см каждый. При монтаже этих элементов необходимо постоянно проверять правильность установки строительным уровнем.
На следующем этапе рекомендуется уложить черновой деревянный настил. Для этого доски низкого качества прикрепляют на гвозди или саморезы к нижней стороне лаг. После этого на черновое покрытие укладывают слой гидроизоляционного материала
Важно сохранить целостность полотна, поэтому для фиксации рекомендуется использовать только клейкую ленту. Между лагами необходимо настелить теплоизоляционный материал
Чаще всего применяют один из видов минеральной ваты или засыпку из керамзита. Этот слой нужно закрыть гидроизоляционной пленкой, которая защитит материал от влаги и одновременно предотвратит попадание частиц теплоизоляции внутрь помещения.
Виды перекрытий
Межэтажное перекрытие в доме, как правило, бывает деревянное или бетонное. В том и другом случае работы достаточно сложные и требуют необходимых знаний. Следует помнить, что спешка или попытка сэкономить на данной конструкции может привести к печальным последствиям и дорогостоящим переделкам. По этой причине, если перекрытие второго этажа предполагается выполнять самостоятельно, необходимо составить детальный план работ, определиться с материалами и их количеством.
При выборе материала следует учитывать основные технические характеристики, которыми должен обладать пол.
Прежде всего:
должен быть достаточно прочным и безопасным при эксплуатации;
соответствовать всем техническим требованиям;
иметь защиту от гниения и возгорания;
обеспечивать сохранение тепла и обладать шумоизоляцией.
Конечно, не стоит перегружать пол лишними конструкциями, но в тоже время он должен соответствовать всех эксплуатационным требованиям.
Устройство деревянных балок и лаг перекрытия пола дома.
Монтаж перекрытия из деревянных балок пола дома состоит из следующих этапов:
1. В первую очередь необходимо рассчитать сечение балки
2. Закупка материала
3. Обработка материалов защитными средствами
4. Выбирают наиболее подходящие средства креплений
5. Монтаж балок и лаг
Заранее заготавливают балки и лаги определённого размера. Укладывать их начинают с самых крайних. Затем крайние балки проверяются с помощью уровня. После между ними по краям протягивают верёвки и по ним, так же при помощи уровня проверяют горизонтальность, чтобы одна балка или лага не лежала выше другой во избежания уклона будущих полов. Далее монтируются балки перекрытия пола дома в промежутках определяя высоту их укладки при помощи тех же натянутых веревок. Расстояние между балками, лагами пола дома не должно быть разным.
Располагать деревянные балки, лаги перекрытия пола дома нужно на расстоянии 50-100 см. При устройстве перекрытия деревянных полов балки и лаги большего сечения располагаются на большем расстоянии друг от друга, а меньшего соответственно на меньшем.
После того, как все балки или лаги перекрытия пола дома проверят по уровню и по ровности расположения, можно приступить к устройству черных полов и настилу досок.
Смотрите видео: Делаю столбики для балок пола
https://youtube.com/watch?v=F65K_mulvF8
Источник-Построй дом сам.
Технология выполнения деревянных перекрытий между этажами
Балки межэтажных перекрытий закладывают в стены обычно во время постройки дома, а все остальные работы по возведению перекрытий производят после постройки перед началом отделочных работ. Перед выполнением перекрытий нужно произвести расчет нагрузки на перекрытия, исходя из полученных данных выбирают размеры балок и шаг укладки.
Балки перекрытия в кирпичную или блочную стену заводят во время кладки, для этого в стене выполняют специальные гнезда. Глубина гнезда должна быть не менее половины толщины стены, можно сделать ее сквозной с последующей заделкой паропроницаемым утеплителем.
В деревянных строениях балки врубают в верхний венец сруба. Балки необходимо предварительно обработать антисептиком и просушить.Укладывают прямоугольные балки так, чтобы широкая сторона располагалась вертикально – при такой укладке их жесткость повышается. Концы балок срезают под углом 60°, обрабатывают битумной мастикой и обертывают рубероидом в два-три слоя. Сначала укладывают на место крайние балки. Их выравнивают с помощью длинной доски, поставленной на ребро, и уровня, при необходимости балки выравнивают с помощью подкладок из досок разной толщины, предварительно обработанных битумной мастикой и помещенных в гнездо. Промежуточные балки выравнивают по уложенной на крайние балки доске.
После выполнения стен и временной или постоянной кровли приступают к возведению перекрытий. К нижней части балок с обеих сторон подшивают черепные бруски. Их назначение – опора для чернового пола верхнего этажа и подшивка потолка для нижнего. Для черепных брусков необходим сосновый брус 50 мм, обработанный антисептиком. К балкам перекрытия его крепят саморезами по дереву. На черепные бруски укладывают доски чернового пола. Для них можно использовать неструганную доску толщиной от 15 мм – нагрузка на черновой пол невелика, поэтому тратиться на толстую доску не обязательно. Доски чернового пола кладут перпендикулярно балкам, опирая их на черепные бруски, и крепят саморезами. Черновой пол также обрабатывают антисептиком.
Поверх чернового пола и балок перекрытия укладывают гидропароизоляционную пленку, например, Изоспан. Полосы пленки кладут внахлест, проклеивая скотчем стыки. Поверх пароизоляционной пленки укладывают минеральный утеплитель в виде плит или рулонов. Толщина утеплителя должна быть такой, чтобы не выступать над поверхностью балок. Можно использовать в качестве утеплителя и другие материалы: вспененный полистирол, керамзит, эковату
При этом необходимо обращать внимание на огнестойкость материала утеплителя.
Сверху на балки перекрытия кладут лаги пола верхнего этажа. Направление укладки лаг – поперек балок, шаг – от 60 см до 1 метра
Лаги выполняют из бруска или доски с толщиной не менее 40 мм и крепят их к балкам перекрытия с помощью металлических уголков, закрепленных на саморезы. Между лагами можно уложить еще один слой минерального утеплителя, перекрывая стыки нижнего теплоизоляционного слоя. Минеральный утеплитель послужит также звукоизоляцией пола и потолка. Поверх второго слоя утеплителя укладывают гидроизоляционную пленку на случай разлива жидкости.
Пол верхнего этажа по лагам зашивают чистовой половой доской, гипсокартоном или фанерой, на которую можно укладывать любое финишное покрытие: плитку, ламинат, линолеум или пробку. Половую доску или фанеру крепят на саморезы. Можно обустроить под финишным покрытием теплые водяные полы, при этом в качестве пароизоляции лучше использовать фольгированную пленку.
Деревянные перекрытия между этажами, в отличие от бетонных плит, не создают лишней нагрузки на фундамент, следовательно, можно значительно уменьшить затраты на возведение мощного фундамента. Правильно выполненное перекрытие достаточно прочное и долговечное, обладает хорошими тепло- и звукоизоляционными свойствами, кроме того, натуральные материалы позволяют перекрытиям «дышать».
Перекрытия по деревянным балкам
Балки в конструкции пола — это деревянные или металлические элементы, которые опираются на фундамент и служат для передачи нагрузки. Так как у нас древесина все еще самый дешевый инструмент, чаще всего балки у нас деревянные. Делают их из бруса — цельного, клеенного или используют срощенные балки (из нескольких досок).
Один из вариантов чернового пола по деревянным балкам
Балки могут опираться только на фундамент, могут иметь промежуточные опоры. В домах с подполом промежуточными опорами служат простенки, при отсутствии подпола складывают кирпичные столбики или делают столбики из армированного бетона. На эти опоры укладывается в два слоя гидроизоляция (рубероид или что-то типа него, но не пленка), а на гидроизоляцию опирают балки или лаги.
Балки и лаги — отличие
Чем балки отличаются от лаг? Если коротко, то балки — несущие конструкция, а лаги — нет.
Балка — линейный элемент несущих конструкций, опирающийся на оба конца (в отличие от консоли) и работающий преимущественно на изгиб. Как правило, сечение балки прямоугольное или квадратное. В деревянных домах делают еще из тесаного бревна. Шаг установки балок и их сечение считается при разработке проекта. Лаги, прописываются тоже, но они не столь критичны, так что их характеристики можно менять в процессе строительства.
Общее устройство чернового пола по балкам перекрытия. Если лаги поставить на ребро, можно будет между ними уложить утеплитель
Лаги не являются элементами несущей конструкции и их делают просто из толстой доски, которую часто ставят «стоя» — опирают на узкую часть. При такой установке между лагами удобно укладывать утеплитель — при выборе шага установки лаг, принимают во внимание еще и ширину утеплителя. Черновой пол по лагам может быть и с расположением утеплителя сверху. Такой тип называется плавающим полом, так как прямого контакта чистовое покрытие с основанием (в данном случае с черновым настилом) не имеет
От такого утепления толку будет мало
Есть два важных момента. Первый — при использовании в качестве утеплителя минеральной ваты, надо измерить реальную ширину рулона или плит. Она не всегда совпадает с заявленной. Второй — расстояние между лагами должно быть на 3-4 см меньше ширины утеплителя. Тогда его можно ставить в распор и держаться он будет за счет силы упругости. Это делает монтаж проще. Но есть и еще один плюс такого решения. Даже если утеплитель немного «примнется» или усохнет в процессе эксплуатации, щели между ватой и лагой не появятся, так как материал распрямится.
При закладке утеплителя, основное — не оставить щелей и минимизировать мостики холода
При использовании в качестве утеплителя пенопласта, пенополистирола, пенополиуретана шаг лаг (и их сечение) также лучше подбирать. Но в данном случае «сжать» его не получится. Плиты режут на куски чуть меньшей ширины, чем расстояние между лагами, а щели заполняют монтажной пеной.
Шаг установки лаг
Шаг установки зависит от доски из которой делают лаги:
- для доски толщиной 40 мм расстояние между центрами опоры 80-90 см;
- 50 мм — расстояние 100-110 см;
- толщина доски 60 мм — 120-130 см.
Черновой пол является основанием для чистового, поэтому его надо выравнивать в горизонт. Чем ровнее будет основание, тем меньше проблем при укладке остальных материалов. Поэтому уже при установке лаг, их край выводят на одном уровне.
Один из возможных вариантов
Если шаг балок небольшой — до 80 см, черновой настил можно стелить сразу, без лаг (доска 40 мм). При большом шаге балок поперек укладывают лаги, а на них настил чернового пола.
Пару комментариев насчет широкой доски. Если бюджет ограничен, можно сэкономить, делая сборные лаги. Две доски толщиной 25 мм стоят меньше чем одна доска такой же длины шириной 50 мм. Покупаем две доски, складываем их одна к другой, соединяем гвоздями или саморезами (предпочтительнее гвозди). Крепеж ставим с двух сторон в шахматном порядке. Ставят лаги «на ребро», так что по прочности они даже превосходят доску — меньше шансов на появление трещины по слою древесины. Есть еще один нюанс, который поможет избежать «кручения» сборной лаги: доски располагаем так, чтобы годовые кольца были расположены навстречу друг другу.
Дополнительные элементы конструкции:
- Бруски сечением 50*50 мм для крепления потолка этажа к конструкции перекрытия
- Доска чернового пола следующего этажа (возможно использование нестроганой доски)
- Доска пола чистовой отделки верхнего этажа (строганная доска)
- Материал утеплителя (минераловатная плита или рулонный утеплитель, которые не горят и достаточно изолируют шум)
- Материал гидроизоляции (пленочный материал, предотвращающий паровыделение с материала утеплителя и других составляющих конструкции)
- Антисептическое покрытие для древесины
- Битумная мастика
- Декоративные материалы покрытия для потолка и пола.

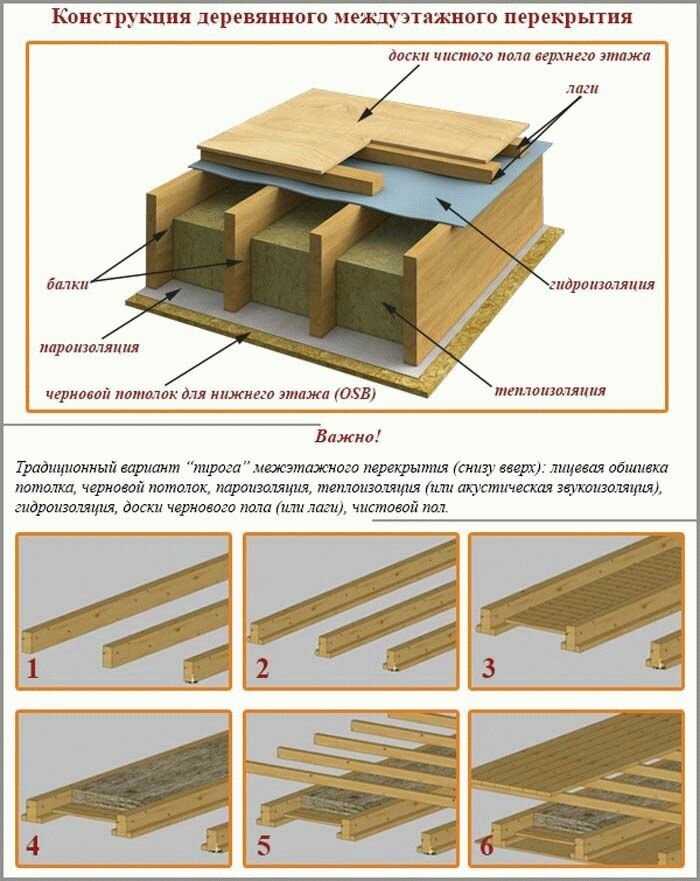

Устройство междуэтажного деревянного перекрытия
Пол второго этажа по деревянным балкам выглядит несколько иначе, чем конструкция на первом этаже
В этом случае очень важно не утепление, а звукоизоляция перекрытия, чтобы звуки и шаги не были слышны в помещениях на первом этаже
Сечение балок между 1-ым и вторым этажом зависит от перекрываемого пролета:
- при пролете 2,2 м используют балки сечением 75 на 100 мм;
- для пролета 3,2 м берут элементы высотой 0,2 м и шириной 0,125 м, но в некоторых случаях подходят изделия с сечением 100х75 мм;
- для пятиметрового пролета применяют балки сечением 225х150 мм.
Шаг балок подбирают в зависимости от толщины половицы по описанной выше схеме.
При устройстве междуэтажного перекрытия пирог пола по деревянным балкам выглядит следующим образом (снизу вверх):
- сначала идет потолок первого этажа из ГКЛ;
- обрешетка для крепления гипсокартона;
- балки перекрытия;
- слой пароизоляции;
- шумоизоляция из минеральной ваты;
- чистовое покрытие из массивной доски.
Не забудьте все деревянные элементы перед укладкой обработать составами для защиты от гниения и горения.
Монтаж междуэтажного перекрытия
Работы по устройству междуэтажного перекрытия ведутся в таком порядке:
- Укладка балок производится на этапе строительства дома. Элементы укладываются с определенным шагом. Способ крепления зависит от материала стен. При укладке на кирпичные, бетонные стены или ограждающие конструкции из пенобетонных блоков балки изолируются от стен посредством двух слоев рубероида. Так они будут надежно защищены от влаги и гнили. Если есть в этом необходимость — проводят работы по усилению лаг второго этажа.
- Далее к нижней стороне балок фиксируют деревянную обрешетку для крепления потолка первого этажа. Для обрешетки используют брус сечением 5х5 см. Его крепят с шагом 50 см. По деревянному каркасу подшивают потолок нижележащего этажа.
- В пространство между балками укладывают пароизоляционный материал и прикрепляют его степлером к деревянным элементам.
- Далее в просветы между балками укладывают звукоизолятор. Звукоизоляция пола в деревянном доме должна быть эффективной и легкой, чтобы не перегружать перекрытие. Для этих целей идеально подойдет минераловатная плита.
- После этого приступают к укладке напольной доски.
Черепные бруски
К моменту сооружения несущих стен и конструкции кровли (временная или постоянная) организуется перекрытие. В перекрытии между этажами предусмотрены элементы, воспринимающие нагрузку, которую оказывает черновой пол верхнего этажа, а также испытывающие усилия от конструкции потолка нижнего этажа. Таким элементом являются черепные бруски, которые подшиваются по балкам с обеих сторон на нижней части. Строители используют обычно сосновый брус сечением 50 мм, который обрабатывается антисептиком и, также как и другие, элементы подлежит просушке. Для создания прочного крепления между черепным бруском и балочной системой используют саморезы по дереву. Затем выстилается черновое покрытие пола второго этажа. Доски чернового пола выполняются из неструганого материала с наименьшей толщиной: типовая толщина доски – 15 мм. На этом уровне конструкции элементы не воспринимают большую нагрузку, так что нет необходимости подбирать изделия с большим сечением. Доски раскладываются в перпендикулярном брускам направлении, чтобы те имели устойчивое опирание на балки, и крепятся на саморезы по дереву. После укладки досок их также необходимо обработать антисептиком.
Лаги с черепными брусками
