Дымоходы из нержавеющей стали

Виды и конструкции дымохода из нержавейки

В зависимости от количества контуров дымоходные каналы подразделяются на:

одноконтурные (одностенные).

Толщина стали одноконтурной дымовой трубы варьируется в диапазоне от 0,6 до 2 мм, при этом выбор необходимой толщины предопределяется типом теплогенератора (точнее видом топлива, на котором он работает). Самый доступный вариант для самостоятельной сборки, однако применение одностенных дымоходов возможно исключительно при расположении дымоотводящего контура внутри дома.

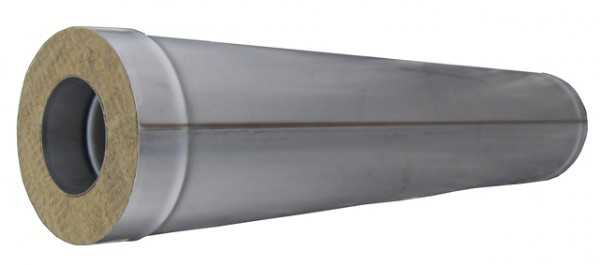

Дымоходные сэндвич-трубы состоят из пары труб разного сечения, вставленных одна в другую, с теплоизоляционной прослойкой. Функцию утеплителя выполняют негорючие материалы: вермикулит, базальтовая минеральная (каменная) или керамическая вата. Выполненная в заводских условиях теплоизоляция ощутимо облегчает сборку конструкции, т.к. отпадает потребность в возведении дополнительного защитного кожуха, а также равномерно защищает контур от воздействия минусовых температур при выносе печной трубы из помещения.

По типу исполнения дымоходы бывают:

гибкими (гофрированными).

Гофро-трубы идеально подходят для обустройства криволинейных проходов, безупречно подстраиваясь под любой изгиб. Это позволяет использовать гофрированные дымоходы из нержавеющей стали в домах с балочными и наклонными перекрытиями. Внутренняя же поверхность гофро-дымоходов характеризуется минимальным коэффициентом шероховатости, предотвращающим отложение копоти и сажи.

Спиралевидные гибкие стенки существенно упрощают сбор конструкции и удешевляют её стоимость, т.к. позволяют обходиться без специальных поворотных элементов.

жёсткими (модульными).

Жёсткие дымоходные трубы обеспечивают отменную устойчивость дымохода при минимальном использовании дополнительных крепёжных кронштейнов. Многообразие фитинговых деталей (поворотов, тройников и пр.) позволяют задать контуру нужное направление. Сборка же осуществляется по типу конструктора, когда один элемент крепится к другому.

По форме сечения дымоходные трубы из нержавейки выпускаются:

• круглыми,
• овальными,
• прямоугольными и т.д.

В зависимости от типа конструктивного решения дымоходы из нержавейки подразделяются на:

• внутренние, монтируемые внутри дома, и внешние, устанавливаемые с наружной стороны здания. При размещении магистрали в доме, дымовые трубы дополнительно выполняют функцию радиатора.
• прямолинейные и изогнутые.

Кроме того дымоходные трубы различаются габаритными размерами: внутренним и наружным диаметром, толщиной стали, весом.

Диаметры дымоходных труб

Каждый вид рассматриваемой продукции имеет два значения диаметра: наружный и внутренний. Подбор изделий по размеру нужно осуществлять с учетом применяемого оборудования. Чем ниже мощность котла, тем меньший диаметр газохода нужен для его обустройства.

В таблице ниже вы сможете ознакомиться с основными размерами труб из нержавейки для дымохода.

Таблица размеров сэндвич трубы для дымохода. D — диаметр трубы, H — длина сегмента

Важно, чтобы внутренний размер газохода равнялся сечению выходного патрубка котла. Именно внутренняя поверхность стартовой трубы получает основное воздействие от отводимых газов

Поэтому она должна соответствовать по диаметру выходному патрубку. Основные параметры отопительных агрегатов указаны в требованиях СНиП.

Размеры труб для дымоходов могут быть такими:

• фасонные части — угол тройника: 135, 90, 45 градусов, отвод: 90 и 45 градусов;
• размер теплоизоляции — от сорока до шестидесяти миллиметров;
• длина трубного изделия — от 0,5 до 1 метра;
• толщина стали внутренней трубы (сэндвич) — от 1 до 0,5 миллиметров;
• наружный диаметр — от двухсот до четырехсот тридцати миллиметров;
• внутреннее сечение — 200, 150, 120, 115, 110 миллиметров (есть варианты до 300 мм).

Существует множество дополнительных компонентов, облегчающих монтаж газоходной конструкции.

В продаже есть большое разнообразие:

• растяжек, хомутов и кронштейнов;
• опорных площадок и защитных фартуков;
• оголовок, заглушек и колпаков-флюгарок;
• кровельных уплотнителей;
• декоративных накладок узлов прохода;
• компенсаторов, необходимых для регуляции изменения линейных размеров сэндвичных конструкций при смене температурного режима;
• ревизионных тройников, предназначенных для удаления загрязнений.

Наличие большого ассортимента дополнительных компонентов можно сильно уменьшить стоимость возводимых конструкций. Сэндвич-дымоходы легко собираются. Их монтаж можно осуществить самостоятельно, без привлечения специалистов.

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

• дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
• дымоход должен быть не менее 50 сантиметров над плоской крышей;
• дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
• минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
• минимальная высота возвышения трубы над кровлей 50 сантиметров;
• если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Монтаж сэндвич-дымохода из нержавейки

Монтаж элементов металлического дымоход несложен, главное – соблюдать направление соединения элементов «по дыму» и «по конденсату». Что это значит? При топке печи дым поднимается вверх. Если на его пути встречается препятствие в виде пусть даже незначительной плоскости, образованной предыдущим элементом и обращенной вниз, твердые частицы дыма оседают на ней, и дымоход со временем засоряется. С конденсатом все наоборот: он стекает вниз, задерживаясь на ребрах элементов, направленных вверх, и проникает в утеплитель, ухудшая его теплоизоляционные и противопожарные свойства. Наглядно это видно на рисунке.

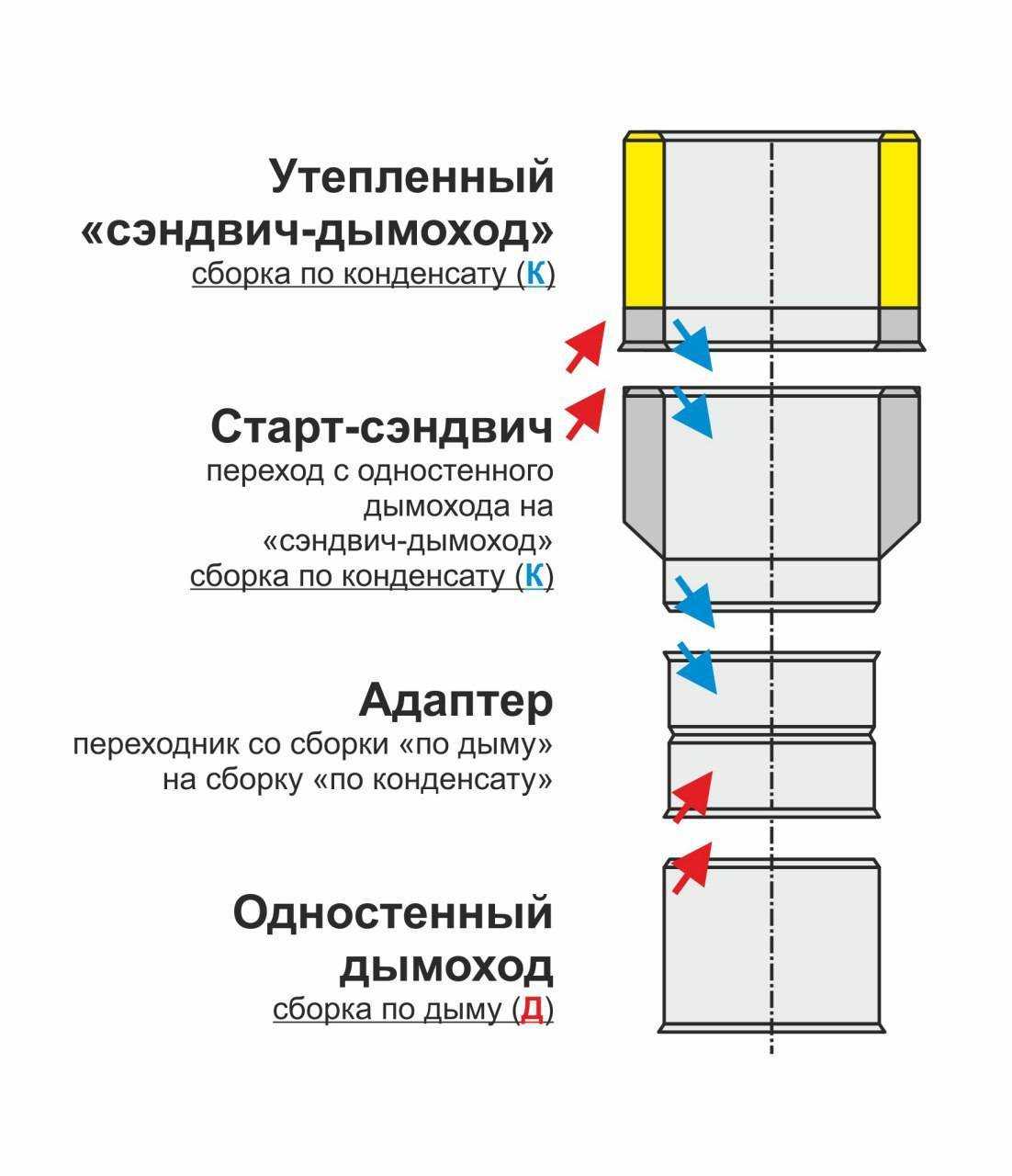

Сборка элементов дымохода «по дыму» и «по конденсату»

При работе обязательно используйте плотные перчатки – тонкий металл может порезать кожу. При установке элементов необходимо проверять их вертикальность с помощью уровня и следить, чтобы рсстояние до неизолированных сгораемых конструкций не превышало 25 см для сэндвич-элементов и 60 см для одинарных труб.

Дымоход сэндвич из металла: последовательность монтажа

1. На выход дымосборника печи устанавливают одинарную металлическую трубу. Ее высота обуславливает теплоотдачу внутрь помещения. Трубу ставят «по дыму» – надевают на патрубок снаружи. До или после трубы ставят шибер, перекрывающий дымоход. Все стыки промазывают жаропрочным герметиком.

2. На одинарную трубу устанавливают стартовый сэндвич-дымоход: двойная труба, закрытая с нижнего торца. На нее впоследствии устанавливают сэндвич-трубы. Стартовый элемент монтируют на трубу «по дыму», надевают на трубу. Стыки также промазывают герметиком.

3. Начинают сборку дымохода из необходимых элементов, возможные элементы дымохода приведены на рисунке. Трубы и колена монтируют «по конденсату», то есть вставляют внутрь предыдущего элемента, чтобы стекающий конденсат не попадал в волокнистый утеплитель. Стыки также желательно промазывать герметиком.

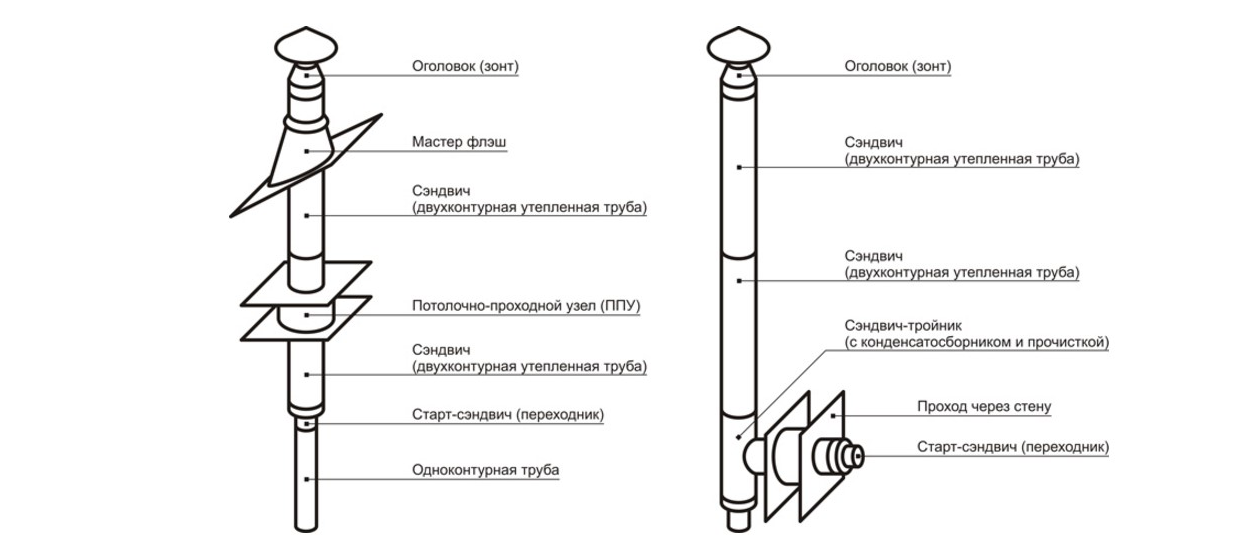

Элементы сэндвич-дымохода из металла

4. При проходе через перекрытия используют разгрузочные платформы, а саму трубу через каждые два метра стягивают хомутами и крепят к жестким конструкциям. Лучше это делать в местах, где трубы соединяются, так придается дополнительная прочность всему дымоходу. От сгораемых конструкций трубу отделяют слоем базальтовой ваты, уложенной в специальный короб.

Проход дымохода через сгораемые конструкции

5. Для труб, имеющих много изгибов и ответвлений, обязательна установка ревизионных элементов с окном для чистки. Их устанавливают в местах с открытым доступом к трубе также «по конденсату».

6. Проход через кровлю и герметизацию выполняют с использованием специальной накладки – конусной крызы, и фартука. Верхнюю часть трубы оснащают оголовком или дефлектором.

7. При первой топке и нагреве трубы герметик затвердевает и создает дополнительную прочность и непроницаемость для дыма и конденсата.

Компоновка трубы

Для того, чтобы влага не попадала на чердак, используются крышные разделки. Делаются они с учетом различных наклонов крыши, когда угол может различаться от 14 до 56 градусов.

Элемент «разделка» надевается через трубу при этом края фиксируются и крепятся под коньком кровли. Труба выходит на полметра над крайней крышей, при ее компоновке в пределах 1,5 метров от пропета. Если промежуток составляет от 1,5 до 3 м, то крайняя точка трубы может располагаться на одной плоскости с коньком крыши. Если расстояние больше трех метров, то крайняя точка трубы располагается по схеме:

1. Проводится на схеме линия от верхней точки трубы до точки конька.
2. Проводится от конька линия параллельно горизонту.
3. Угол между двумя линиями составляет порядка 10 гр.

Монтаж пошагово:

1. Профнастил устанавливается в отдалении от трубы.
2. Раздельный блок устанавливается не менее чем на 16 см
3. Снимается верхний лист, кладется верхняя часть кровельной разделки, затем на 18 см накрываются боковины.
4. Монтируется снятый перед этим лист и фиксируется.
5. Стыки и швы заделываются герметиком.
6. Вокруг трубы оборачивается минеральная вата и фиксируется.
7. Ставится «зонт» для дымохода.

Советы по выбору

При выборе подходящего дымохода нужно отталкиваться от мощности теплогенератора и вида топлива, на котором он работает. Собственно эти показатели и предопределяют диаметр и толщину стенки трубы.

Отдавайте предпочтение прочной и перворазрядной стали, способной выдерживать нагрев до температуры не менее 700⁰C.
Проверяйте качество шовного соединения, которое обеспечивает герметичность корпуса дымоходного канала

Для твердотопливного котла предпочтительнее лазерная сварка, катаные швы подходят исключительно для газового оборудования.
Уделяйте пристальное внимание характеристикам теплоизолирующего материала. Он должен быть выполнен из огнестойкого сырья, поэтому стекловата не подходит однозначно

Качество спрессовки утеплителя предопределит срок его службы.

Проектирование дымохода

Устройство системы для отвода продуктов сгорания начинается с подбора модульной системы и подготовки проекта. Так как требования к дымоходам для газовых котлов повышенные, их проект необходимо предоставить службам технического надзора и получить разрешение на монтажные работы.

1. Минимально допустимая общая высота дымохода – 5 метров, иначе тяга будет недостаточной.
2. Максимальная длина горизонтального участка канала – 1 метр;
3. Вне здания и в неотапливаемых помещениях дымовая труба должна быть термоизолирована, если это не сэндвич-система.
4. Высота среза дымоходной трубы над кровлей:
   • не менее 50 см, если крыша плоская или от конька скатной кровли до трубы расстояние меньше 150 см;
   • вровень с коньком или выше, если от трубы до конька от 150 до 300 см;
   • ниже линии с наклоном в 10° от горизонта конька, если между коньком и трубой расстояние свыше 300 см;
   • выше уровня пристроенных к зданию строений.
5. Если кровельный материал неустойчив к возгоранию, правила требуют монтажа искрогасителя.
6. Между одностенной трубой из нержавейки и конструкциями перекрытий и кровли минимальное расстояние составляет 1 метр, (для сэндвича – 20 см) трубу требуется изолировать негорючим материалом (базальтовой ватой).
7. Между трубой и кровлей (в том числе из негорючих материалов) необходим зазор от 13 см.
8. Места соединения труб не должны находиться внутри конструкций (перекрытий, стен). Минимальное расстояние от стыка до конструкции – 70 см.
9. Горизонтальные и наклонные участки дымоходного канала требуется собирать «по дыму» – последующий элемент надевается на предыдущий, чтобы продукты сгорания удалялись максимально эффективно. Вертикальный канал монтируют «по конденсату» – чтобы влага свободно стекала, последующий элемент вставляют в расположенный ниже.
10. На протяжении всей длины дымоходного канала его внутренний диаметр должен быть не менее диаметра выходного патрубка отопительного агрегата.
11. Допускается не более трех поворотов по всей длине дымохода.

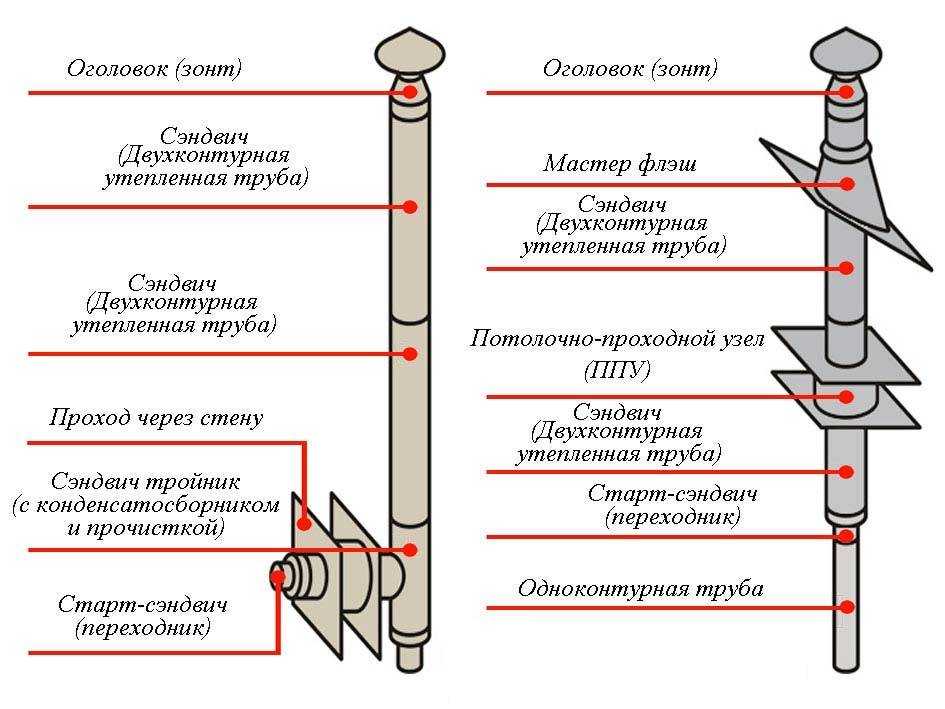

Схема монтажа дымоотвода

Существуют различные схемы монтажа дымоходов из нержавейки. В случае использования сэндвич-системы, проще вывести трубу наружу, чтобы не пробивать отверстия в перекрытиях и крыше. Крепление трубы к внешней стене осуществляется специальными кронштейнами. Наружный дымоход также можно смонтировать внутри каркаса из металлического профиля, чтобы исключить случайное механическое повреждение, особенно в случае высоких ветровых нагрузок.

Как чистить?

Любой прибор требует хорошего отношения и ухода, то же самое касается и дымохода из нержавеющей стали. Именно для того, чтобы можно было чистить устройство, в нижней его части устанавливают небольшую дверцу или так называемый стакан. Этот элемент можно будет снять и осуществить чистку внутренней поверхности труб. Читайте обзор видов дымохода для камина.

Грязь в системе – это образование пространства с высоким уровнем шероховатости, а это оказывает непосредственное влияние на функциональность устройства и на работу всей системы.

Еще для комфортного ухода за дымоходом из нержавеющей стали специально устанавливают зольник. В нем будут собираться твердые элементы сгорания.

На снимке монтаж дымохода из нержавейки.

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

• Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
• Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
• Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
• Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
• Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
• Шаг 6. На выходе из дымохода из стены установите ревизию.
• Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
• Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
• Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Монтаж дымоходов из нержавеющей стали: правила и советы

Основные правила, касающиеся монтажа дымоходов из нержавеющей стали, будут такими:

1. Дымоход для котла должен содержать минимальное количество горизонтальных участков (общая протяженность – не более 1 метра) и отводящих колен.
2. Монтаж дымохода из листовой нержавеющей стали подразумевает наличие жаростойких поверхностей, с которыми канал соприкасается: стены, потолки. Крепление к стенам осуществляется кронштейнами с промежутком в 1,5 метра.
3. С целью уменьшения конденсата дымовую трубу иногда делают постепенно расширяющейся кверху.
4. Не забывайте об установке ревизии – отверстия с заслонкой, позволяющей выполнять своевременное обслуживание и чистку канала.
5. Верхний конец трубы, возвышающийся над коньком крыш, накрывается защитным колпаком. Приветствуется установка искрогасителя.

Разновидности

начинается с выбора разновидности труб, оптимально подходящих для конкретных условий. В продаже представлены следующие разновидности:

Одноконтурные

Так называемые моно-трубы состоят из одного слоя легированного стального сплава, толщина слоя которого составляет около 0,5 мм, а рабочая температура 500 градусов.

Сфера применения таких труб ограничена, их монтаж возможен лишь внутри помещения, так как из-за отсутствия утепляющего слоя одноконтурный дымоход промерзает в зимний период, способствует оседанию конденсата и сажи на внутренних стенках.

Одноконтурные дымоходные трубы из легированной стали

Сэндвич-трубы

В строительной терминологии они также известны как термосистемы, двух- или трехслойные трубы с утеплителем, проложенным между слоями стали. Рабочая температура двухконтурной трубы для дымохода стального сплава до 850 градусов.

Для термоизоляции такого дымохода используются утеплители на основе минеральной ваты, в частности, базальтовое волокно. Они защищают сэндвич-трубы от образования конденсата, а также удерживают тепло внутри, снижая расход топлива.

Сэндвич-труба для дымохода

Для большинства районов России профессиональные строители рекомендуют применение двухконтурных сэндвич-труб. Они незаменимы, если по проекту запланирован внешний монтаж с выходом через стену.

Однако, запомните, что из нержавейки устанавливается после вывода дымохода на улицу, а не сразу к вводному патрубку отопительного прибора.

Монтаж сэндвич дымохода

Для того чтобы правильно соединить элементы утепленного дымоотводящего устройства, не нужно проходить специальное обучение. Процесс монтажа состоит из выполнения таких действий:

1. Установка производится снизу вверх – от теплового оборудования на крышу здания.
2. Подключение первого неутепленного элемента к выходному патрубку теплогенерируюшего устройства.
3. Последовательное соединение утепленных модульных элементов раструбным методом согласно со схемой монтажа.
4. При необходимости выполнения поворотов и разветвлений, использование специальных переходников, поворотов, тройников.
5. Подключение ревизий для осмотра и прочистки от сажи и копоти.
6. Дополнительная изоляция мест примыкания к перекрытиям – прохода через стену, потолок, крышу сооружения. Для данных участков используются специальные элементы – проходы.
7. Установка оголовка на верхней части дымоотвода.

Зарисуем схему будущего дымохода

Выберите способ того как планируется производить монтаж дымохода. По наружной стене здания или сквозь него через все этажи и кровлю? Возможен любой из способов. Всё зависит от конструкции дома. Сразу отметим, что монтаж дымохода из нержавейки снаружи дома будет стоить дороже, если исходить из стоимости материалов. Но зато, такой монтаж потребует меньше трудозатрат. Не придется делать много отверстий в перекрытиях и кровле, а затем их заделывать.

Схематично зарисуйте будущий дымоход с указанием размеров. Желательно предусмотреть возможность для ревизии и прочистки дымохода. Для этого устанавливают специальный тройник с заглушкой. Вот несколько примеров таких схем:

Преимущества и недостатки вывода дымохода через стену

Установка дымохода через стену имеет следующие преимущества.

1. Её можно провести после завершения строительства дома, а не в его начале.
2. Ставить дымоходную конструкцию можно самостоятельно, потому что монтаж прост и состоит из нескольких операций.
3. Так как дымоходное устройство располагается снаружи здания, то доступ к нему открыт, что облегчает ремонт и его обслуживание.
4. Существует возможность регулировать силу тяги.
5. Высокая пожаробезопасность.
6. Исключена утечка газов.
7. Не требуется проделывать отверстия в кровельном пироге.
8. Экономия места внутри помещения.

К недостаткам такого дымохода относятся:

• нарушение эстетичного вида своего дома;
• потеря тепла. Оно уходит в атмосферу. Требуется качественно утеплить выход через стену;
• чтобы предупредить попадание воды в трубу требуется установка отливов;
• необходима дополнительная фиксация дымохода к стене;
• большое количество изгибов конструкции нарушает тягу и замедляет вывод отработанных газов в атмосферу.
