Какие трубы для напорной канализации лучше использовать

Размеры канализационных труб

Пластиковые канализационные трубные элементы производят согласно ГОСТ 51613-2000. Габариты ПВХ труб определяются такими показателями, как длина, наружный диаметр, внутренний диаметр раструба, проходной диаметр, толщина стенки. Внешний диаметр предполагает номинальный типоразмер изделия. Пропускная способность зависит от проходного диаметра.

Толщина стенки определяет прочность трубопровода, какую нагрузку способна выдержать трубная конструкция.

По классу прочности классифицируют:

• легкие конструкции SN2 с толщиной стенок менее 2,3 мм способны выдерживать нагрузку до 630 Па;
• средней тяжести SN4 со стенками от 2,5 до 12,3 мм зависимыми от диаметра, справляются с давлением от 600 до 800 Па;
• тяжелые трубы SN8 с толщиной стенок от 3,2 до 15,3 мм, меняющиеся от диаметра, переносят давление от 800 до 1000 Па.

Канализационный трубопровод, способный выдерживать давление до 1,6 МПа изготавливается из непластифицированного ПВХ с толщиной стенок от 0,5 до 1,9 см. Он применяется для прокладки на большую глубину, под автомобильными магистралями, в напорных канализационных системах.

Канализационные трубы подразделяют в зависимости от места установки. Выделяется наружная и внутренняя сточная система. Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Трубы для внешнего стока отличаются оранжевым цветом. В зависимости от количества сточных вод производят диаметры 110, 125, 160, 200, 250, 300, 400 и 500 мм. Размер стенки начинается от 3 мм, длина меняется от 1,2 до 3 м. Для обустройства городских канализационных систем используют диаметр от 200 мм.

В зависимости от давления, которому подвергаются стенки трубопровода, выделяют напорную и безнапорную канализационную систему. Для внутренней самотечной канализации берут трубы с толщиной стенок от 1,8 до 3 мм. Для уличного трубопровода с безнапорным сливом производят изделия с величиной стенки от 3,2 мм при диаметре 11 см до 1,2 см при внешнем диаметре 50 см.

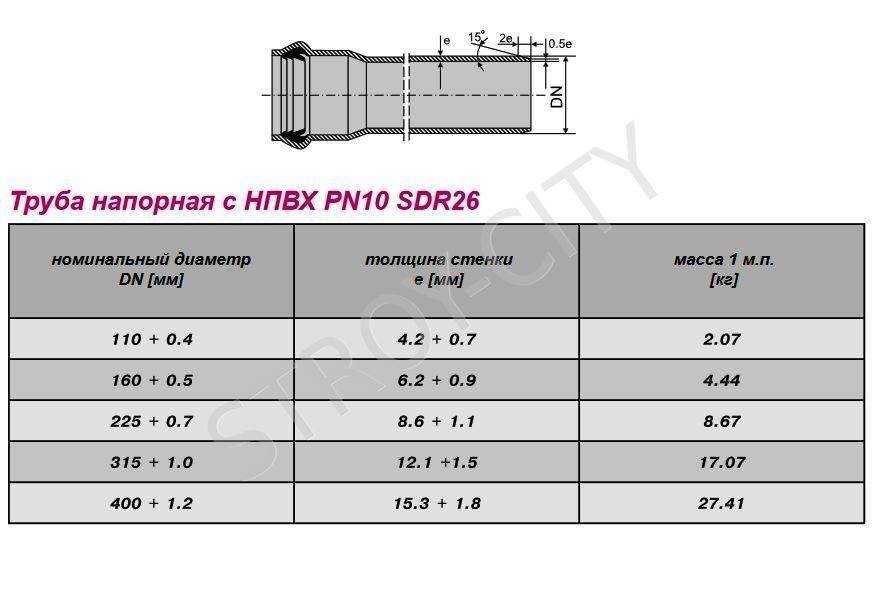

Напорная канализационная система с насосным оборудованием требует повышенных прочностных характеристик. Пластиковые напорные трубы изготавливают из непластифицированного ПВХ с большей толщиной. В таблице представлены возможные параметры стенки в зависимости от испытываемого давления от 800 Па до 1,6 МПа.

Диаметр, мм	Толщина стенок, мм
90	2,2–6,6
110	2,7–8,6
160	4,0–9,5
225	5,5–13,4
315	7,7–18,7
400	9,8–23,7
500	12,3–23,9

Кроме гладкостенного трубопровода ПВХ, производится гофрированная труба. Она отличается повышенной жесткостью и разным диаметром. Гофра серого цвета малого диаметра, используется для отвода стоков из стиральной, сушильной, посудомоечной машины. Двухслойные гофрированные трубные конструкции большого диаметра от 11 до 120 см применяются для прокладки на глубину до 15 м с высоким механическим воздействием. Таблица представляет размерную форму выпуска гофрированных труб.

Наружный диаметр, мм	Внутренний диаметр, мм	Шаг выступа гофры, мм
110	91	12,6
160	139	12,6
200	176	16,5
250	216	37
315	271	42
400	343	49
500	427	58
630	535	75
800	678	89
1000	851	98
1200	1030	110

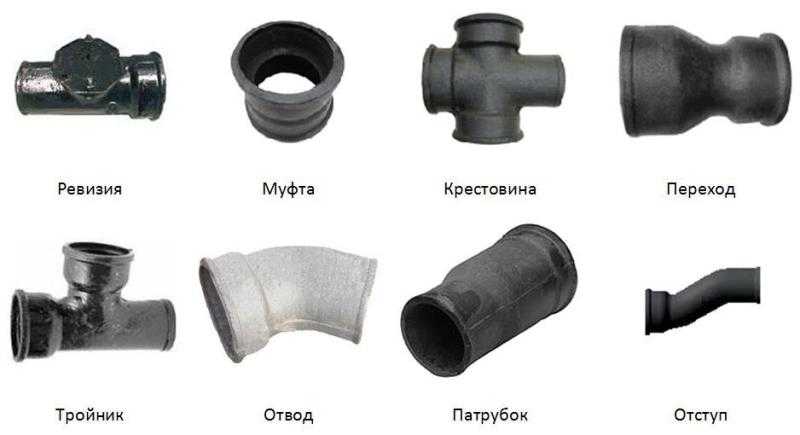

Разновидности фитингов для ПВХ канализации

Рассмотрим разновидности фитингов для внутренней канализации,  оборудованных резиновым уплотнительным кольцом:

1. Муфта — используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.
2. Редукция (переходник между разными диаметрами) — применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
3. Тройник — позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
4. Двухплоскостная крестовина — выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона — 45 и 90.
5. Одноплоскостная крестовина — используется для обустройства двух параллельных ответвлений, углы 45 и 90. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
6. Отвод — позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
7. Компенсационный патрубок — используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
8. Заглушка — перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
9. Аэратор (канализационный клапан) — устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.

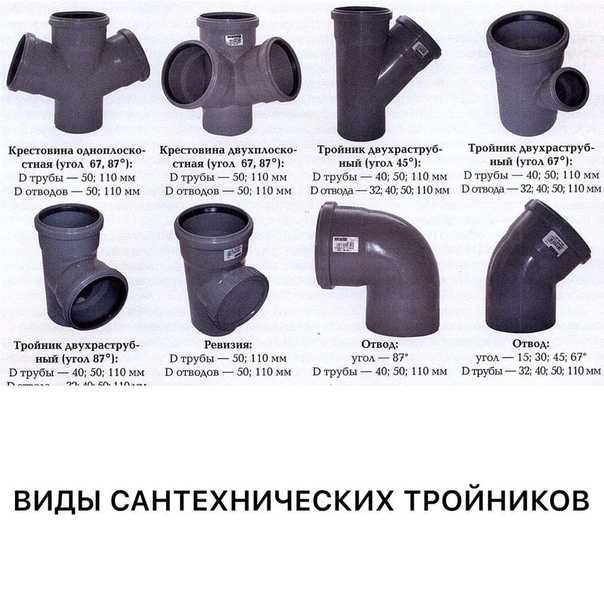

Разновидности канализационных фитингов

Для монтажа наружной канализации, помимо того же сортамента соединительных элементов, что и при укладке внутренней системы, применяются следующие виды фасонных конструкций:

• обратный клапан — предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
• двухколенный сифон — соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Размеры канализационных фитингов и рекомендации по монтажу

Технические требования и размеры соединительных фитингов из ПВХ приведены в следующих нормативных документах:

• ГОСТ №18559 — для безнапорной канализации;
• ГОСТ №52135 — для напорных систем.

Размеры фитингов должны быть подобраны в соответствии диаметром используемых труб. На рынке представлены следующие типоразмеры фасонных конструкций для наружной канализации:

• муфты — диаметр 110-400 мм (ревизионная муфта до 315 мм), длина 12-33 см;
• отводы — ∅ 110-400 мм, расстояние между раструбами 1.5-9 см;
• тройник на 450 — ∅ 110-400, длина боковых раструбов 14-53 см, высота от торцевой части до начала выступа раструба — 14-50 см;
• обратный клапан- ∅ 110-250, длина от 30 до 52 см;
• двухколенный сифон — ∅ 110-200 мм, длина 51-82 см.

Обратный канализационный клапан

ПВХ фитинги для монтажа внутренней канализации имеют диапазон диаметров от 50 до 200 мм. Для крепления труб на стенах применяются пластиковые хомуты, которые усаживаются на несущую конструкцию с помощью двух анкеров.

Монтаж и соединение пластиковых трубопровод необходимо выполнять с соблюдением следующих требований:

1. Нарезка ПВХ труб больших размеров выполняется посредством специального инструмента — трубореза, который может быть заменен болгаркой либо ножовкой. Главное, чтобы срез был перпендикулярным оси трубы, поскольку герметичное соединение невозможно выполнить при наличии зазоров в месте стыка.
2. После резки кромку трубы необходимо очистить от заусениц с помощью напильника и наждачной бумаги.
3. При использовании склеиваемых фитингов стыкующиеся участки необходимо предварительно обезжирить, после чего можно наносить клей. Состав наносится равномерным слоем с помощью кисти, излишки клея при стыковке конструкций удаляются ветошью.
4. Если применяются фитинги с резиновым уплотнением контактирующие поверхности перед монтажом нужно покрыть силиконовым герметиком, что снизит риск образования протечек. Устанавливать трубу нужно не до упора, а так, чтобы образовывался компенсационный зазор в 1 см. Вам потребуется выполнить предварительную стыковку и сделать на трубе пометку границы вхождения.

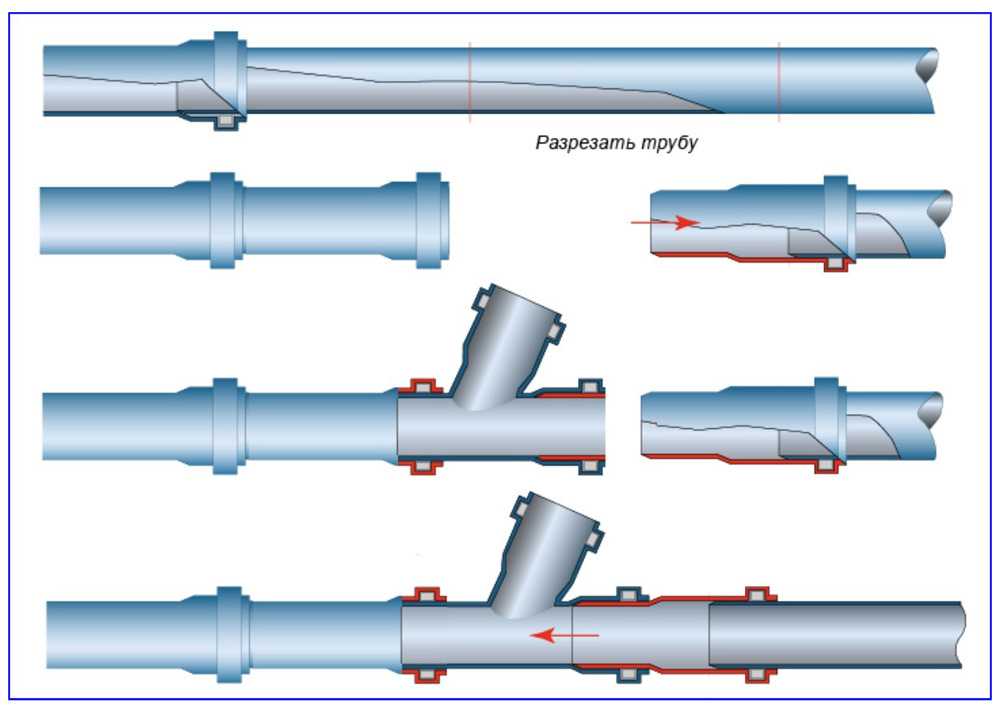

Технология раструбного соединения канализационных труб

Если соединение труб с помощью фитингов выполнено правильно, канализационный трубопровод не будет требовать ремонта на протяжении всего срока эксплуатации.

Выбор фитингов для канализационных труб

Для ПВХ и полипропиленовых труб используйте штатные фитинги соответствующего диаметра. Способ установки фитингов – раструбовый. Это облегчает монтаж и ремонт. Не используйте канализационные пвх фитинги для монтажа полипропиленовых труб и наоборот. У этих материалов отличаются теплостойкость и температурное расширение. Полиэтиленовые фитинги не применяют для полипропиленовых и ПВХ труб.

При расчете и монтаже используйте фитинги необходимой формы. Чтобы повернуть канализацию, используйте фитинги, не гните трубу.

Для полиэтиленовых труб применяют три вида фитингов с различной технологией установки. Раструбные фитинги устанавливают так же, как ПВХ или полипропиленовые, но раструбы установлены не на трубе, а на фитинге, поэтому в них используют уплотнительные кольца более высокого качества. Фитинги с муфтами не требуют дополнительного оборудования.

Гайки муфт затягивают вручную или с помощью разводных ключей или съемников. Для установки сварных фитингов необходим аппарат для сварки полиэтиленовых труб. Если у вас нет такого аппарата, используйте муфты или раструбные фитинги. При правильном монтаже канализация с любыми фитингами прослужит не меньше тридцати лет.

Для подключения нескольких труб напорной канализации к общему коллектору используйте только зажимные фитинги.

Особенности канализационных труб

Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ. В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.

Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации. Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет. Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.

Применение труб из поливинилхлорида для канализации имеет следующие преимущества:

• Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
• Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
• Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
• Инертность к химическим веществам и коррозионному воздействию.
• Доступная цена элементов трубопровода.

Какие виды пластиковых труб используют

Сейчас популярны трубы, основным материалом и компонентом которых является полимер, или пластик. Это не удивительно, ведь все полимерные трубы обладают:

Характерный для всех полимеров минус — они неустойчивы к высоким температурам. Некоторые виды боятся промораживания — растрескиваются.

Трубы из непластифицированного ПВХ (НПВХ)

Для удобства пользователей производители окрашивают трубы ПВХ для внутренней канализации в серый цвет, а для наружной — в оранжевый (рыжий). Стенки труб трёхслойные: внутренний и наружный слои — это непластифицированный поливинилхлорид (НПВХ), а между ними находится вспененная прослойка. Такая конструкция позволяет уменьшить вес труб не в ущерб их прочности.

Трубы ПВХ для наружного использования окрашены в оранжевый цвет

По классу кольцевой жёсткости трубы НПВХ делятся на:

• Лёгкие SN2. Их укладывают на глубину не более 3 м под естественный грунт без нагрузки от транспорта.
• Средние SN4 могут быть проложены под небольшими дорогами в глинистый грунт.
• Тяжёлые SN8 прокладывают под главными улицами и промышленными предприятиями, стенки выдерживают давление тяжёлого глинистого грунта слоем 3–6 м.

Цена труб НПВХ зависит от диаметра (110–500 мм) и длины (500 мм — 6 м). Например, самая маленькая полуметровая труба ПВХ 110 стоит около 100 рублей, а 6-метровая ПВХ 500 мм — более 20 тыс. р. Но прежде чем отдать предпочтение этим трубам учтите, что, наполненные водой, они промерзают и могут лопнуть уже при температуре -10 °C. Значит, нужно либо покупать с большой жёсткостью и закапывать как можно глубже, утеплять, минимизируя риск промерзания зимой, либо покупать другие трубы.

Трубы ПНД

Материалом послужил полиэтилен низкого давления. Трубы популярны в домашнем строительстве, из них делают не только канализацию, но и водопровод, поскольку материал:

• отвечает всем санитарным нормам — химически устойчив, не взаимодействует с маслами и жирами;
• не впитывает и не пропускает воду и газы;
• обладает прочностью на разрыв;
• не разрушается при замерзании: труба может под давлением замёрзшей воды изнутри увеличиться в диаметре на 5–7%, а после размораживания вновь возвращается к первоначальным размерам.

Трубы ПНД отвечают санитарным норма, подходят для водопровода, наружной и внутренней канализации

Есть минусы, но они никак не влияют на качество подземной ливнёвки. В частности, трубы боятся ультрафиолета, в них нельзя сливать горячую воду. Для ливневой канализации используют трубы диаметром 200–3000 мм. От диаметра и длины зависит цена, она колеблется от 500 р. до нескольких тысяч за погонный метр.

Гофрированные трубы

Это гибкие трубы, двух- или многослойные. Делают их из ПНД, ПВХ или полипропилена (ПП) таким образом, чтобы внутренняя стенка была гладкой или слегка волнистой, а внешняя — гофрированной. Среди преимуществ:

• небольшой вес;
• простота монтажа, поскольку не нужны поворотные фитинги, подходят для систем с многочисленными изгибами;
• при замерзании воды внутри труба не разрушается.

Монтировать ливнёвку из гофротруб проще благодаря их способности изгибаться

Минус всех гофрированных труб — высокое линейное расширение. При монтаже возможны провисания, препятствующие быстрому течению воды. Примерные цены на популярные сегодня ПП гофротрубы длиной 6 м:

• диаметром 110 мм — 2300 р.,
• диаметром 200 мм — 4700 р.

Трубы из стеклопластика

Эти трубы в хозяйственном магазине не продаются, их можно приобрести у производителя или дилера. Создаются они по разным технологиям: намоткой стеклопластиковых нитей на основу, центробежным формированием и пр. Материалом служит песок, смолы, стекловолокно. Это негибкие трубы, продаются они кусками длиной до 18 м, диаметр от 30 см до 4 м. К преимуществам можно отнести долговечность и устойчивость к температурным нагрузкам, они не боятся промерзания.

Система из стеклопластиковых труб

Стеклопластиковые трубы можно назвать лёгкими, если сравнивать с металлическими — их вес на 20% меньше, но они тяжелее пластиковых и намного дороже. Кроме того, при сильных нагрузках стеклопластик даёт трещины. Цена зависит от уровня прочности (SN от 2500 до 10000) и класса давления (PN1-PN6, PN10, PN16. PN32). Если выбрать для ливнёвки самые простые и тонкие, то и они обойдутся недёшево: в среднем от 4400 р. за погонный метр при минимально возможном для этого вида диаметре — 300 мм.

Правила устройства канализации из пластиковых труб

Правила, которые следует учитывать при строительстве канализационной сети:

Чтобы вода не останавливалась и не застаивалась в стоках, важно соблюдать уклон труб (номинальные данные указаны в таблице выше).
Нежелательны повороты на 90 градусов в системе. При возникновении такой необходимости поворот обустраивается из двух уголков, каждый из которых будет по 45 градусов.

Канализационные трубы нужно прокладывать, соблюдая уклон к стояку, тогда вода будет уходить полностью, а образование засоров будет сведено к минимуму

3. По мере продвижения к стояку диаметр пластиковой канализационной труб должен либо оставаться постоянным, либо постепенно увеличиваться. Сужаться система не должна, так как в таких местах очень быстро образуются скопления грязи.
4. Возле каждого разветвления необходимо устанавливать специальный фитинг-ревизию (оснащенный прочистным отверстием). Эта мера опять же направлена на избежание засоров. Ревизию можно не устанавливать в том случае, если рядом подсоединено какое-либо устройство, легко отсоединяющееся от системы.
5. При проектировании канализации в санузлах совмещенного типа сантехнику расставляют по следующему принципу: унитаз должен находиться к стояку ближе всего. В противном случае отходы, поступающие в канализацию, будут частично оставаться на отводах, что станет причиной неприятного запаха.
6. Пластик – материал легкий и тонкий, поэтому он с трудом поглощает колебания и вибрации. Чтобы избежать постоянного шума из канализации, трубопровод можно поместить в пенопластовую скорлупу или специальный короб. Эта мера также поможет замаскировать трубы канализации.
7. Для фиксации стока в определенном положении применяют пластиковые хомуты и защелки-держатели. Горловину каждой трубы в обязательном порядке следует зафиксировать хомутом. На горизонтальных участках канала крепящиеся элементы должны располагаться на расстоянии не менее 50 см. Более точный расчет – одно крепление через каждые 10 диаметров изделия.

Данные положения помогут сделать эксплуатацию канализационной системы более долговечной и комфортной.

Пластмассовые трубы

Для того, чтобы найти ответ на вопрос, какие трубы лучше для канализации, необходимо рассмотреть свойства всех видов продукции трубного проката. Только тогда можно будет сделать правильный выбор.

Так, несмотря на рост популярности пластмассовых труб для канализации применять их везде не получается, поэтому конструкцию таких изделий необходимо модифицировать. Современная промышленность идёт в ногу со временем. Откликаясь на нужды потребителей, она выпускает несколько модификаций полимерной продукции.

ПВХ трубы. Аббревиатура ПВХ обозначает материал поливинилхлорид. Используются такие трубы под самотёчную канализацию, то есть такую, в которой стоки перемещаются благодаря силе гравитации и уклону трубопровода. Данным изделиям присуща прочность и стойкость к ультрафиолету. Они нашли применение, преимущественно, во внутренних системах отвода нечистот, поскольку плохо переносят воздействие агрессивных сред и перепады уличной температуры. Однако при правильном подходе, можно устанавливать поливинилхлоридные изделия и в наружных сетях.

Классификация ПВХ полимерных труб для канализации по классу прочности выглядит следующим образом:

• лёгкие. Класс SN2. Используются, когда система отвода стоков не проходит под дорогами и лежит на малой глубине;
• средние. Класс SN4. Сфера применения пластмассовых канализационных труб этого класса – трубопроводы под небольшими дорогами;
• тяжёлые трубы для канализации. Класс SN8. Прокладываются под автомагистралями и промышленными объектами.

Трубы из ПВХ применяют для обустройства систем канализации в помещениях, вне их и даже под землей

Трубы из непластифицированного поливинилхлорида (аббревиатура НПВХ). Они применяются в системе отвода стоков любого типа: внутренней и внешней, безнапорной и напорной. Минусом канализационной трубы НПВХ является плохая температуроустойчивось и горючесть. Это обусловлено свойствами исходного материала.

Трубы из полипропилена. Данные изделия отличает длительный – до 100 (!) лет – срок службы и устойчивость к воздействию высоких температур. Совокупность таких характеристик позволяет их использовать не только в качестве трубы для канализации в частном доме, но и в системе горячего водоснабжения.

Полипропиленовая трубная продукция обладает следующими достоинствами:

• под воздействием высоких механических нагрузок ПП изделия деформируются, но не ломаются;
• высокая диффузионная стойкость;
• экологическая безопасность;
• стойкость к кислотам и щелочам;
• высокая термостойкость. Выдерживают температуру до 100˚С.

Трубы полипропиленовые под канализацию имеют такие недостатки, как:

• невысокая устойчивость к воздействию ультрафиолета;
• повышенная эластичность. Использовать изделие данного типа рекомендуется только в качестве трубы для внутренней канализации. По причине повышенной мягкости она легко поддаётся деформации во время эксплуатации.

Трубы из полипропилена подойдут только для системы закрытого типа, так как на них негативно влияет ультафиолет

Полиэтиленовые трубы для канализации. Изделия из этого материала способны работать в широком диапазоне температур. Из минусов можно выделить недостаточную термостойкость и высокий коэффициент теплового линейного расширения. Поэтому не рекомендуется использовать полиэтиленовые трубы в системе канализации, в которой сливается горячая вода.

ПНД трубы канализации. Аббревиатура ПНД обозначает материал полиэтилен низкого давления. Из основных достоинств изделий данного типа эксперты выделяют:

• небольшой вес;
• устойчивость к гидравлическому удару;
• возможность эксплуатации при очень низких температурах – вплоть до -70˚С;
• отсутствие температурного удлинения и расширения;
• низкий коэффициент теплопроводности;
• отсутствие коррозии;
• большой срок эксплуатации.

ПНД трубу для наружной канализации необходимо прокладывать исключительно под землёй, поскольку она плохо переносит воздействие ультрафиолета.

Трубы гофрированные для канализации. В данном сегменте рынка стройматериалов такая продукция появилась относительно недавно. По мнению экспертов это, практически, идеальный вариант наружной канализационной трубы. Потребитель же ценит следующие качества гофрированной пластиковой трубы  в системе отвода бытовых стоков;

• длительный (порядка полувека!) срок эксплуатации;
• простота монтажа;
• безупречная гладкость внутренней поверхности гофрированных гибких труб для канализации;
• доступная цена.
• простота в обслуживании.

Размеры полимерных канализационных и дренажных труб. ГОСТ

ПВХ трубы. Размеры поливинилхлоридных изделий указаны в государственном стандарте Р 51613-2000 (геометрические характеристики напорных трубопроводов канализации) и в строительных нормативах ВСН 48-96 (размеры элементов безнапорных сетей). Содержащийся в последнем документе сортамент продукции содержит всего 3 типоразмера диаметров: 110,90 и 50 мм. Первые два значения данного параметра относят к разряду «канализационной классики». Трубы (в том числе НПВХ) с таким диаметром используются для вертикального стояка в квартире.

Сечения напорных труб (всего 13 типоразмеров) колеблются в диапазоне 63…315 мм. При этом основой стояка промышленных канализационных систем служат обычно изделия 250 и 300 мм.

ПЭ трубы. Согласно ГОСТ 22689.2-89 существует всего 4 типоразмера данных изделий. Это диаметры 40, 50, 90 или 110 мм.

При выборе труб для канализации важное значение играет их диаметр и толщина стенок

ППР трубы. Сортамент изделий из полипропилена указан в двух стандартах: ГОСТ Р 51613-2000 и ГОСТ 22689.2-89. Но кроме них существуют более габаритные трубы наружной канализации. К таковым относятся известные марки Korsis и Pragma. Их сечение достигает 1,2 метра. Конечно же, организовывать стояк такого диаметра нецелесообразно. И в целом эти трубы для внутренней канализации не подходят. ОСТ 4926-002-88742502-00 требует использовать с этой целью полипропиленовые изделия сечением 150, 100 или 50 мм.

Гибкие дренажные трубы. Наиболее востребованы полимерные изделия из ПНД и ПВХ. Современная промышленность выпускает гофрированные однослойные дренажные трубы таких размеров:

• длина 40, 50 метров;
• диаметр 63, 90, 110, 160 и 200 мм.

Стандартное сечение отверстий составляет 5-15 мм. Интервал между ними – 50…70 см.

Верхней оболочке двухслойных гибких гофрированных дренажных труб присущи хорошие характеристики устойчивости к внешним механическим воздействиям. А внутренняя поверхность отличается прекрасными показателями скольжения. Производятся такие гибкие полимерные трубы методом экструзии.
