Чердачная лестница своими руками: установка и монтаж, как сделать чертежи, видео как из дерева, фото как крепить

Как смонтировать чердачную лестницу

В зависимости от размера проема выбирается вариант лестницы. Короб обычно меньше на несколько сантиметров

Узнав высоту помещения, планируют и рассчитывают длину лестницы для доступа на чердак, беря во внимание угол наклона и высоту. Перед началом монтажных работ необходимо сделать временное закрепление лестничного оборудования

Для этого применяются две доски, которые прибивают в проем так, чтобы возможно было уложить коробку.

Для проведения таких работ рекомендуется привлечь помощника, чтобы работа выполнялась двумя работниками.

Для проведения работ необходимо запастись такими инструментами:

ножовкой по дереву;
дрелью;
гаечными ключами;
отверткой;
молотком;
рулеткой;
клинья;
шпагат;
уголком;
стремянкой.

Требования к конструкции чердачной лестницы

Главное требование — надежность. Поэтому все притязания должны основываться именно на этом пункте. Широкие ступени позволяют ступать более уверенно. Конструкция должна быть прочной и не шататься. Винтовой вариант очень красиво смотрится, но его удобность и безопасность вызывает сомнения.

Если проем достаточно широкий, не скупитесь и установите нормальную лестницу с большими ступенями, перилами, тетивой и противоскользящими выемками. Она должна выдерживать как минимум 200 кг. Если вы используете чердак как хранилище, то заталкивать вы туда будете тяжелые грузы, лестница должна выдержать вас и все что вы несете.

Разнообразие модельного ряда

Сегодня в продаже представлено огромное разнообразие изделий. Каждая модель отличается не только конструкцией, материалом изготовления, но и хорошей размерной сеткой. Сами специалисты отмечают, что лестницы Факро обладают следующими техническими характеристиками:

• В разобранном состоянии максимальная высота конструкции составляет 3 метра.
• В качестве основного материала может использоваться дерево, металл и пластик.
• Конструкция может состоять из 3—4 секций.
• Утеплённые модели препятствуют проникновению холодного воздуха в помещение.
• Дополнительные ступени имеют высоту 25 см.
• В некоторых моделях присутствуют поручни.
• Самые нижние секции оснащены универсальными прорезинеными наконечниками.

Огромное преимущество в том, что в собранном виде лестница не занимает много места. Универсальный ножничный механизм складывания может использоваться человеком в качестве поручня. Кроме того, такие изделия отлично противостоят открытому огню, так как покрываются специальными средствами.

Эксперты компании Факро отмечают, что с момента появления в продаже огромную популярность получили следующие модели лестниц:

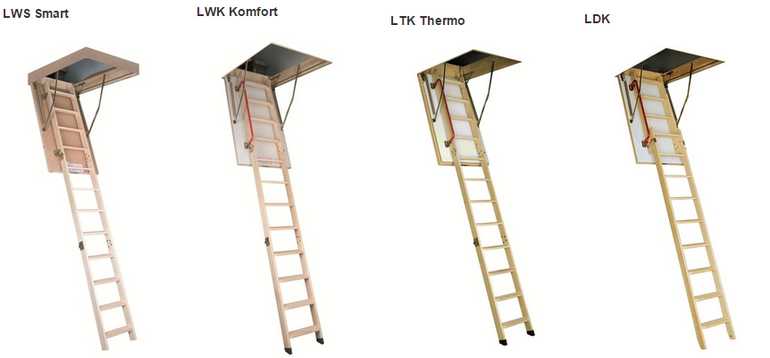

• Komfort. Длина изделия находится в пределах от 1.2 до 1.4 метра, а вот ширина составляет 60—70 см. Это отличный вариант для тех помещений, где высота потолков не превышает трёх метров. Крышка люка окрашена в белый цвет. Наличие специальных выемок предотвращает скольжение на ступенях. В модели присутствуют прорезиненые наконечники на нижней секции, а также удобные поручни. Производители выпускают изделия этой линейки в 5 разных размерах.
• Smart. Ширина конструкции 70 см, длина 1.5 м. Идеально подходит для потолков с высотой от 2.80 до 3.25 метра. Толщина утеплённой крышки люка составляет 4 см, присутствует дополнительное утепление. Изделие окрашено в цвет натурального дерева. На ступеньках предусмотрено наличие универсальных противоскользящих выемок. В модельный ряд вошли 7 разных размеров лестниц Smart.
• LST. Это многофункциональная энергосберегающая конструкция, которая изготовлена из прочного металла. Ширина изделия варьируется от 50 до 70 см, а длина составляет максимум 1.2 м. Механизм открывания — ножной. Присутствуют удобные поручни, крышка утеплена качественным материалом. Лестница прекрасно выдерживает нагрузку до 200 кг. Конструкция предназначена для тех помещений, где итоговая высота потолков не превышает 280 см. Изделие можно удлинить за счёт установки дополнительной ступени.

Модельный ряд Fakro: для любых потребностей

простота установки каждой лестницы Fakro;

Благодаря вышеперечисленным достоинствам, лестницы данного концерна пользуются спросом у домовладельцев и строителей.

Fakro LMS — прочная, рассчитанная на ощутимые нагрузки металлическая лестница, изготовленная из оцинкованной стали, способная выдержать до 200 кг. Для комфортного использования предусмотрены противоскользящие выемки, а для защиты от детей и несанкционированного проникновения — замок на крышке чердачного люка. Благодаря шагу в 25 см между ступенями, пользование лестницей комфортно для всех.

вариативность материалов и конструкций под любые нужды;

Мобильные лестницы: для экономии пространства

Для каждого из этих вариантов существует свое техническое решение крепления балок к стенам, которые сделаны из разного материала. Запомните, что конструкция лестницы влияет как на условия ее эксплуатации, так и на внешний вид – насколько тот будет эстетичным, и насколько комфортно вам будет ею пользоваться. Для чердака, в зависимости от его функциональности, лестницы ставят закрытые и открытые, винтовые и прямые, маршевые и приставные, с забежными ступенями и комбинированные, особенно, когда речь идет об утепленном чердаке – мансарде.

Итак, вот какие чердачные лестницы предлагают сегодня современный рынок: раскладные-выдвижные, с деревянным основанием и металлическими ступеньками, деревянными ступеньками и металлическим основанием, абсолютно деревянные и полностью металлические. В качестве древесины для такой лестницы мы советуем вам взять сосну или ель – они лучше работают на растяжение.

Монтировать деревянную лестницу можно на этапе отделочных работ – это самое идеальное время.

Откидная, или складная лестница: экономия пространства

Отдельная разновидность приставной лестницы – это откидная лестница. Она состоит из трех секций, которые закреплены между собой специальными фиксаторами. Можно сказать, что это – та же стремянка, только разрезанная на три отдельные части.

Наружная лестница: холодно и скользко

Есть еще один вид чердачных лестниц, которых о которых вспоминают нечасто – это наружные стремянки. Обычно они очень длинные и покрыты специальной антикоррозийной краской, а традиционное фиксаторы люка в этом случае уже заменены на направляющие элементы.

Единственный существенный минус таких лестниц – это необходимость пользоваться ими вне жилого помещения, а потому зимой они могут быть неприятно холодными на ощупь.

Складные лестницы — виды, характеристики

Размеры короба должны соответствовать размерам чердачного проема. Если в маркировке производитель указал размеры короба (как это делает Fakro), ваш проем должен быть на 1-2 см больше, чтобы не было перекосов. Другие производители (например, немецкая фирма ROTO), наоборот, в маркировке ставят размеры проема, а короб делают на 1,5 см меньше.

Что нужно для установки:

Конструкции отличаются механизмом открывания:

специфическое строение некоторых моделей, делающее их неудобными для пожилых людей, детей, лиц с ограниченными физическими возможностями.

доступная стоимость изделий, в т.ч. в сравнении с конкурентной продукцией.

Монтаж чердачной лестницы (деревянной)

Работа выполняется практически точно также как и в первом варианте – только бруски крепятся при помощи шнура.

Необходимые инструменты

•  бруски;
•  шнур;
•  отвертка;
•  ключ на 10;
•   угломер;
•  шурупы;
•  шуруповерт.

Ход работы

1. Закрепить в проеме бруски при помощи шнура, затем опустить всю конструкцию в проем. При использовании отделочных панелей оставить расстояние в сантиметр между досками и потолком.
2. Лестница поднимается и устанавливается на вспомогательные доски. На месте вкручивания шурупов ставятся распорки – прямо между кромкой и лестничной коробкой, чтобы сохранились прямые углы. При помощи монтажных клиньев соединяется плоскости потолка и рамы лестницы.
3. Лестничная коробка крепится при помощи четырех шурупов (по два спереди и по два сзади).
4. Вспомогательные доски, которые держат дверцы чердака, убираются, лестница открывается.
5. Левая и правая сторона лестницы крепится дополнительными шурупами.
6. Пространство между проемом и лестничной коробкой заполняется изоляцией.
7. Болты раскручиваются, лестница откидывается, затем болты опять затягиваются.
8. Высоту деревянной лестницы можно отрегулировать. В том случае, если вдруг черта отпила попадает на ступеньку, то на боковых сторонах лестницы необходимо задействовать регулятор высоты. Для этого нужно ослабить шурупы на уголках, а лестницу сдвинуть, пока линия отпила не будет смещена за ступеньку. Данный способ можно использовать, если край лестницы отпилен неточно – только в этом случае шурупы ослабляются, а затем необходимо добиться того чтобы все секции находились на прямой линии.
9. Отрегулировать угол наклона лестницы можно в том случае, если смещать отверстия боковой опоры.
10. Устанавливаются поручни на лестнице и ограждения люка.

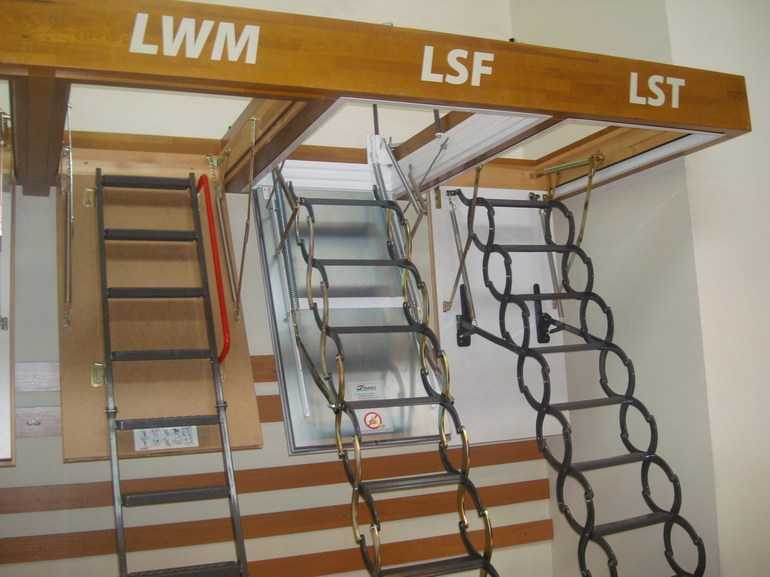

Компактная ножничная металлическая чердачная лестница с люком, утеплителем мм, выдерживающая нагрузку в кг.

Современная чердачная лестница Fakro LST представляет собой короб с утепленным люком, на которую установлены лестничные ступени из металла, раскладывающиеся в лестничный марш ножничным типом (то есть вытягиваются из «гармошки» вниз), что значительно экономит как пространство, требуемое для разложения конструкции, так и позволяет выполнить маленький проем в потолке, что довольно актуально для небольших помещений. Она может выдерживать нагрузку до 200 кг.

Ножничная металлическая чердачная лестница Fakro LST выпускается в нескольких типовых размерах (цену и размеры см. ниже), но в одной высоте, обозначенной 260-280 см. 280 см — это высота в максимальном разложении всех звеньев лестницы, а 260 — допустимое значение для обеспечения комфортной работы и безопасности эксплуатации. Если Ваше помещение имеет потолок ниже 260 см, то одно звено у лестничного марша можно демонтировать. А если потолок, в который планируется смонтировать ножничную чердачную лестницу факро лст, выше 280 см, то для увеличения длины можно дополнительно приобрести дополнительную секцию ступени и нарастить длину.

Для обеспечения безопасной эксплуатации возможна установка не более двух дополнительных ступеней по 20 см, таким образом, максимальная длина ножничной лестницы Факро может достигать 320 см. Каждая ступень имеет противоскользящие насечки, которые препятствуют соскальзыванию ноги при подъеме или спуске. Насечки обеспечат вашу безопасность. Специальный раскладной ножничный механизм раскрывания чердачной лестницы подразумевает удобство и безопасность с точки зрения поручней – каждая секция имеет полукруглый боковой выступ, за который можно удобно ухватиться рукой при подъеме. Поэтому отпадает необходимость в дополнительной установке поручня на крышке люка.

Короб, устанавливаемый в межэтажный проем, оборудован контуром уплотнительной ленты, которая «запирает» утечки тепла. Его высота составляет 18 см.

Для удобства монтажа, в комплекте к FAKRO LST поставляется специальные монтажные уголки, существенно упрощающие установку. Если для остальных моделей чердачных лестниц Fakro такие монтажные уголки придется докупать, то в данной модели они уже включены в комплект поставки.

Крышка люка имеет стандартный в 36 мм слой утеплителя (в качестве теплоизоляции здесь используется пенополиуретан), что соответствует по своим теплотехническим характеристиками слою традиционных типов утеплителя в 100 мм. Цвет крышки люка — белый. При необходимости, он может быть окрашен в другой цвет или оклеен обоями.

Раскладывающаяся лестница ножничного типа имеет массу преимуществ с точки зрения эксплуатации.

В первую очередь, разложение этой ножничной чердачной лестницы потребует гораздо меньше пространства, нежели деревянной секционной. Поэтому в ассортименте присутствуют размеры 50 х 80 см и 60 х 90 см.

Во-вторых, всегда есть возможность регулировки высоты – лестница в стандартном размере может эксплуатироваться при высоте установки от 260 до 280 см. Также возможно увеличение длины на дополнительно приобретаемые одну или две секции ступеней.

В-третьих, надежность и жесткость конструкции придает способ крепления ступеней в лестничном марше, что позволяет увеличить эксплуатационную нагрузку, гарантируемую производителем до 200 кг (для деревянных чердачных лестниц FAKRO LWS и других аналогичных нагрузка ограничена 160 кг).

Инструкция по сборке чердачной лестницы с отсоединяемой крышкой люка

Все разновидности лестниц, у которых отсоединяется крышка люка, имеют более легкую систему стационарного монтирования. Говоря о последовательности действий, необходимо придерживаться определенной последовательности:

внизу чердачного отверстия прикрепляется две доски, с учетом того, что расстояние между ними меньше длины проема на несколько сантиметров;
лестничная конструкция заводится снизу и располагается на вспомогательных досках, подъемник временно закрепляется для проведения дальнейших работ;
нужно выровнять подпорки, проверить углы короба по отношению к стенкам;
после работ по закреплению лестничной конструкции, необходимо опустить пролет вниз, но не раскрывать лестницу;
зазоры между конструкцией и стеной заполняется теплоизоляционным материалом;
после этого устанавливается крышка люка и регулируется длина лестницы;
самый последний этап установка поручней и ограждения около крышки люка.

Как установить чердачную лестницу

Чердачные лестницы fakro известны всему миру своей прочностью, надежностью и стилем. Эта польская компания занимает твердую лидирующую позицию в данном сегменте рынка, поэтому предлагаем рассмотреть установку складной лестницы именно этого производителя. Монтаж моделей других фирм происходит по аналогии с инструкцией ниже. Если вы не уверены в своих силах, монтаж лучше доверить профессионалам. Например, при покупке чердачной лестницы в Леруа Мерлен, узнайте, не прилагается ли к ней бесплатная установка. Это позволит здорово сэкономить время и силы.

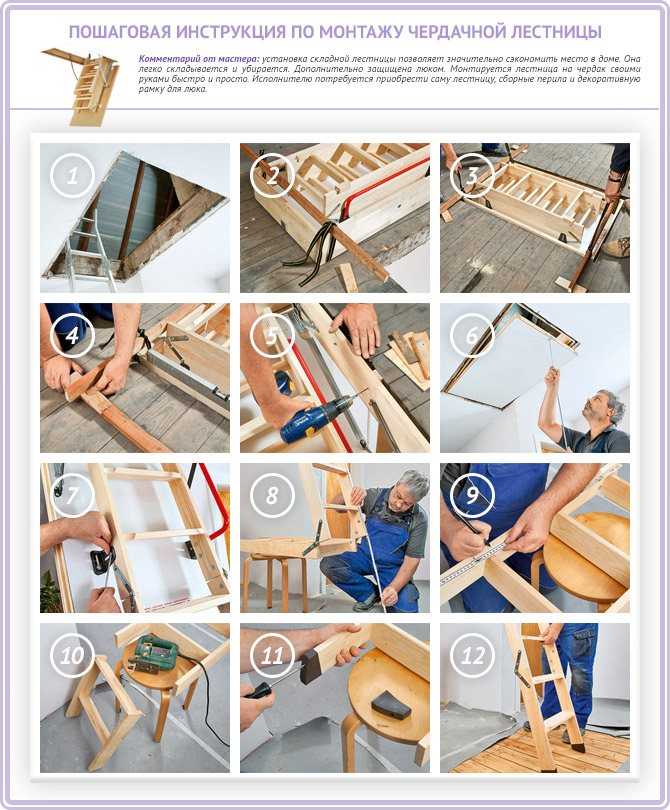

Как поставить лестницу:

1. Проверьте, что чердачный проем в потолке соответствует размерам люка.
2. К нижней стороне проема (на потолок) прикрепите вспомогательные доски – на них вы будете опирать лестницу в разложенном состоянии.
3. Работнику на чердаке понадобится плоский ключ 10 мм, монтажная пена, угломер, отвертка и шурупы.
4. Поднимите лестницу и облокотите на опорные доски.
5. При закреплении лестничной коробки необходимо выдерживать прямые углы. Для этого между торцами проема и коробкой вставьте колышки-распорки.
6. Прикрутите лестничную коробку шурупами по 2 с каждого бока.
7. Уберите опорные доски и раздвиньте лестницу. Придется оставаться на чердаке до завершения монтажа, потому что на незакрепленную лестницу наступать ни в коем случае нельзя. Вы не только можете упасть сами, но и повредить конструкцию.
8. Если вы находитесь наверху, заполните щели между коробкой и проемом монтажной пеной.
9. Ослабьте болты в боковинах и откиньте лестницу до упора.
10. Туго затяните болты.
11. Если вы находитесь снизу, отпилите нижний элемент лестницы так, чтобы ее длина совпадала с высотой комнаты. Если отпил по расчетам совпадает со ступенькой, воспользуйтесь регуляторами на уголках по бокам. Ослабьте крепления на них и сдвиньте лестницу так, чтобы ступенька и отпил были в разных местах. Та же самая процедура подойдет для тех случаев, если отпил был сделан неверно.
12. При необходимости отрегулируйте лестничный наклон. Для этого используйте другое отверстие для крепления боковой опоры.

Предлагаем посмотреть видео про чердачные лестницы фирмы Факро, где установка показана во всех деталях:

Дополнения и уточнения

В качестве вспомогательных досок могут выступать брусья, которые кладутся сверху на чердачный проем. Короб привязывается к ним веревками и повисает в проеме. Отвязывать его от брусьев должен тот, кто находится на чердаке. Бывают еще варианты от изготовителя – уголки со специальным крепежом.

Окончательное крепление короба в проеме должно быть очень надежным. Для тяжелых металлических конструкций изготовители предоставляют специальный крепеж. Если же он не предусмотрен, а лестница достаточно массивная, то, монтируя короб своими руками, нужно просто использовать большее количество шурупов. Если потолок отделан пластиковыми панелями, то короб все равно желательно размещать вровень с потолком (а не с поверхностью панелей). Оставив правильный зазор, можно сделать чердачный люк незаметным, отделав его такими же, как и у потолка, панелями.

При покупке чердачной лестницы стоит поинтересоваться у продавца, входят ли установочные работы в ее стоимость. Может ничего своими руками делать-то и не придется. Бывает, что производители в характеристиках продукции указывают размеры проема, а не короба. Во избежание недоразумений этот момент нужно уточнять.

Конструктивные особенности

Конструкция деревянной лестницы мало чем отличается от ее металлических сестер.

• Винтовые модели нам не подходят, там все элементы нужно персонально рассчитывать, а для любителя это сложно.
• Оптимальным вариантом будут прямые маршевые лестницы.

Винтовая лестница будет иметь оригинальный вид, но любителю собрать ее проблематично

• Маршевые лестницы на второй этаж и на чердак отличаются только углом наклона. В нашем случае угол наклона колеблется в пределах 45º–75º.
• Высоту ступеней также определяем по углу наклона, чем круче конструкция, тем чаще монтируются ступени, но по правилам, для комфортного пользования высота подступенка должна составлять от 15 до 23 см. Количество ступеней рассчитывается из этих же данных.
• Размер проступи составляет 20–40 см.
• При расчетах нужно отталкиваться от верха конструкции, потому как высота нижней первой ступени особого значения не имеет, зачастую она меньше всех остальных.

Для чердачной лестницы подступенок лучше делать открытым

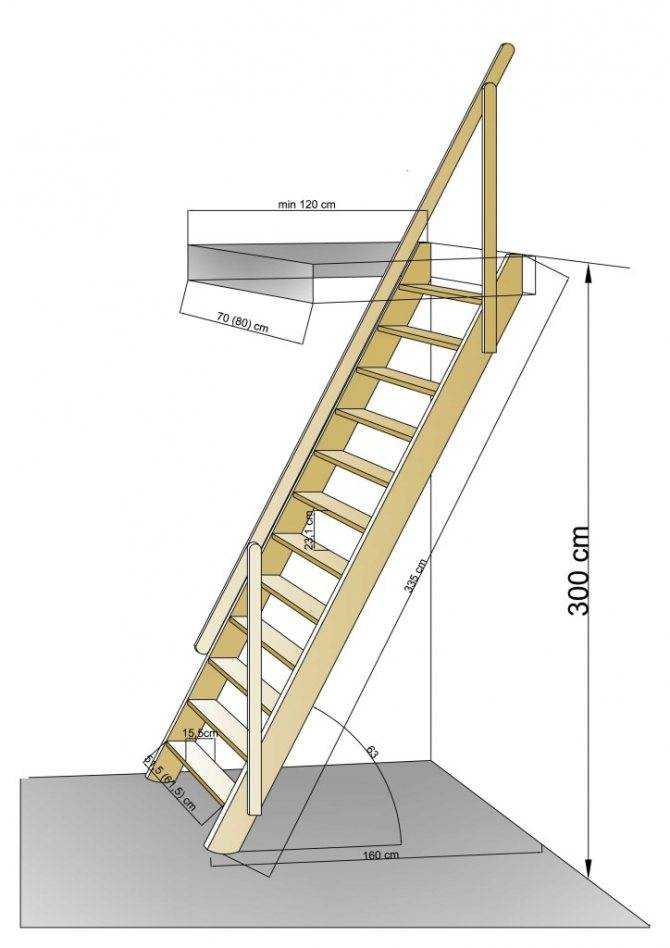

Прямая маршевая конструкция делается на косоурах или тетивах. Отличие там небольшое, в первом случае на косоуры (направляющие) ступенька крепится сверху, а во втором она вставляется между тетивами.

Высота лестницы считается по вертикали от пола первого этажа, до чистового пола чердака

Здесь важно чтобы при подъеме человек не цеплялся головой за край люка. По правилам минимальное расстояние от ступени, до кромки проема по вертикали равно 190 см

Это интересно: Деревянная лестница на чердак дома – виды и варианты самостоятельной сборки

Простейшая конструкция лестницы из дерева на тетивах

Лестничное оборудование факро своими руками

В частных жилищах есть помещение, которое располагается под крышей и служит, чаще всего, своего рода складом. Использовать свободное пространство можно разными способами, но в любом случае, необходимо продумать способ доступа к помещению под крышей. Необходима лестница, достаточно удобная, надежная и компактная, чтобы пользоваться нею без сложностей могли все, проживающие в доме. Подобный вариант доступа можно изготовить собственноручно.

Размышляя над вопросом установки складной системы для подъема на чердачное помещение, необходимо тщательно проанализировать некоторые моменты:

следует понимать, что причердачное пространство ограничено и большого выбора конструкций быть не может;
необходимо продумать назначение лестницы, она должна быть безопасной, с удобным спуском и подъемом;
необходимо учесть все размеры конструкции и продумать нюансы.

Начало монтажа – крепление короба

Лестница выбирается с учетом параметров проема. Короб должен быть меньше него на 1–3 см. Также нужно знать расстояние от пола до потолка в том месте, где планируется установка. Длину чердачной лестницы вычисляют исходя из угла ее наклона и высоты потолка.

Чтобы произвести монтаж, нужно временно закрепить конструкцию в проеме. Для этого используются 2 вспомогательные доски. Их прибивают к потолку в месте проема так, чтобы на них можно было уложить короб, предварительно подняв его через проем.

В Монтаже должны участвовать двое. Первый находится на чердаке, имея при себе:

• угломерный прибор;
• отвертку или шуруповерт;
• плоские ключи;
• шурупы.

Второй, находясь внизу, подает сложенную конструкцию. Короб кладется на прибитые заранее доски. В зазоры между коробом и проемом нужно вставлять распорки, они позволят выдержать прямые углы при вкручивании шурупов. Кроме этого, используя монтажные клинья, нужно выровнять плоскость короба, ориентируясь на плоскость потолка.

Теперь лестница должна быть зафиксирована шурупами – двумя с передней стороны и двумя с задней. После этого работник снизу может убрать вспомогательные доски и разложить лестничную конструкцию. Но пользоваться ею еще нельзя.

Монтаж чердачной лестницы.

Чердачные лестницы Fakro: от выбора до монтажа

На данный момент в строительных магазинах имеется широкий выбор чердачных лестниц на любой вкус – и металлические, и деревянные. Один из вариантов для приобретения – изделия фирмы Fakro. В чем преимущества? Конструкция компактна, проста в монтаже своими руками, удобна в использовании, а изготовлена трехсекционная лестница Fakro из сосны. Немаловажная деталь – привлекательный внешний вид, который с легкостью впишется в любой интерьер.

Чердачная лестница от Farko

Удобство — основное преимущество таких лестниц

Благодаря своему дизайну лестница впишется в любой интерьер

Подготовка к установке

Для начала необходимо определиться с местом сборки Fakro, если еще нет окна на чердак. Сборка чердачной конструкции будет успешной в том случае, если отверстие на верхний этаж будет несколько больше, чем коробка конструкции

Поэтому обратите внимание на габаритные размеры, указанные на коробке

Теперь можно приступить к установке чердачной лестницы Факро. Желательно проводить работу с напарником, так как в процессе необходимо, чтобы один находился на чердаке, а второй внизу. Если до конца не уверены, сможете ли произвести сборку изделий Fakro своими руками, изучите внимательно руководства и просмотрите фото, на которых показаны все этапы сборки.

Чердачные лестницы Fakro можно монтировать любыми способами, однако, все они имеют общий алгоритм действий и если отличаются, то незначительно. Инструменты, необходимые для работ:

Один человек поднимается на чердак, второй ему подает коробку с конструкцией. Снизу проема устанавливаются две опорные доски, на которые водружается конструкция. Можно сказать, чердачная лестница Fakro на своем месте. Теперь необходимо ее выровнять и с помощью распорок удержать на месте, не давать покоситься в сторону. После этого необходимо зафиксировать лестницу Факро шурупами впереди и сзади.

Далее монтажник, оставшийся внизу, снимает вспомогательные доски и выдвигает конструкцию. Теперь второй, оставшийся на чердаке, окончательно фиксирует шурупами коробку лестницы Факро. После этого все пустоты заполняются утеплителем и прикручиваются элементы конструкции.

Далее производится регулировка. Возможно, часть конструкции придется отпилить. Произвести эту процедуру можно пилой или электролобзиком, зависит от того, какой инструмент есть в наличии. Необходимо добиться того, чтобы все элементы изделия Факро располагались четко по прямой линии. Для того, чтобы правильно отметить линию отпила, нужно ослабить регулировочные болты, которые находятся на боковых уголках. Когда подгон конструкции окончен, можно смело пользоваться нею.

Преимущества использования

При установке этой конструкции своими руками тратится немного времени. Большая его часть уходит на просмотр инструкции и фото по правильному проведению работ. Сам по себе процесс сборки занимает не более часа, если имеется готовый проем. В случае его отсутствия, часть времени уйдет на то, чтоб прорубить окно на чердак.

Поставив такую контструкцию, можно навсегда забыть о стремянках, которые требовалось ранее таскать за собой, чтоб попасть наверх. Также уходит проблема с проникновением холода. Коробка лестницы имеет слой утеплителя, который прекрасно защищает от непогоды.

С точки зрения эстетики, такое изделие не испортит, а даже украсит интерьер любого помещения. Посмотреть стоит на фото конструкций, установленных в домах с разным дизайном комнат. В сложенном состоянии ее вообще не видно и она сливается с плоскостью потолка. Становится ясно, что везде они смотрятся оригинально и только улучшают вид. Поэтому, установив такую конструкцию у себя, вы получите не только удобство и практичность, но и привнесете в дизайн интерьера некоторую изюминку.

Ко всем достоинствам можно отнести и тот факт, что рассчитаны такие изделия на большие нагрузки (по инструкции – 160 кг, хотя при испытаниях смело выдерживали и на сто килограмм больше). Плюс к этому, они имеют удобные ступеньки, по которым вы с комфортом подниметесь на чердак или второй этаж. Со стационарными лестницами эти конструкции нельзя даже сравнивать, так как вторые занимают намного меньше места и с легкостью могут быть убраны в потолок. Этих достоинств вполне достаточно, чтобы остановить свой выбор на подобной конструкции.
