Какая котельная нужна для тт котла

Устройство котлов на твёрдом топливе: варианты и возможности

Котлы на твёрдом топливе более других разновидностей отопительного оборудования приспособлены для полностью автономного функционирования с целью отопления индивидуальных домов, и – особенно – загородных особняков, построенных в сельской местности. Традиционные исполнения таких агрегатов не требуют наличия источников газа или электроэнергии и, при доступности сырья – угля, дров, торфа, пеллет – способны качественно и сравнительно недорого обогревать жилые и служебные помещения дома.

Рис. 1 Традиционный твердотопливный котёл

При этом устройство котла на твёрдом топливе всецело определяется его конструкцией и принципом действия. Рассмотрим основные виды современных конструктивных решений такого оборудования с объёктивным анализом их сильных сторон и особенностей эксплуатации.

Принцип действия пиролизных твердотопливных котлов

Как уже отмечалось, одним из недостатков агрегатов традиционного исполнения является их малый КПД. Проблема может быть устранена при установке пиролизного котла, в котором реализуется принцип так называемого двойного сгорания. Он заключается в том, что при некотором (искусственно создаваемом) недостатке воздуха, требующегося для горения топлива, конечным продуктом сгорания является не диоксид углерода СО2, а угарный газ СО, сам являющийся горючим газом.

В совокупности с паром, который всегда выделяется перед началом устойчивого горения топлива, он образует генераторный газ, который, во-первых, поддерживает процесс сгорания, во-вторых, повышает температуру в топочной камере, и, в третьих, увеличивает продолжительность сгорания порции топлива. Пиролизные котлы разработаны, главным образом, под дрова и пеллеты, поскольку из всех видов твёрдого топлива именно они обладают наименьшей теплотворной способностью.

Конструкция котла на твёрдом топливе, реализующего принцип пиролиза, представлена на рис. 2. Из него следует, что данный агрегат имеет в своём составе две рабочих камеры: в верхнюю производится загрузка топлива, в нижней происходит сам процесс пиролиза.

Он состоит из следующих стадий:

• Предварительного подсушивания дров подогретым воздухом, принудительно подаваемым в камеру вентилятором;
• Дегазации дров, с выделением генераторного газа;
• Последующим сжиганием генераторного газа в камере сгорания;
• Нагревом теплоносителя, заключённого в зазоре между внешней и внутренней стенками.

Необходимо отметить, что длительность сгорания в пиролизном котле значительно увеличивается. Связано это с неодинаковостью по времени происходящих реакций дегазации и сгорания: вначале, при температурах, превышающих 2500С, происходит только дегазация летучих компонентов: смол, масел и т.п. далее – при достижении температуры более 600…6500С (зависит от вида древесины) начинается процесс превращения твёрдого углерода в древесный уголь, и затем – уже при температурах до 8500С – сжигание последнего. В результате достигается более полное сгорание топлива и увеличиваются интервалы времени между его загрузкой.

Рис. 3 Котёл длительного горения

При всей своей экономичности пиролизные котлы обладают двумя особенностями: для привода вентилятора они требуют электрической энергии (а потому автономными считаться уже не могут), а также нуждаются в более серьёзных приборах автоматики, поскольку угарный газ СО чрезвычайно ядовит. С этим связано и более тщательное обустройство дымохода.

Принцип действия традиционных котлов, работающих на твёрдом топливе

Независимо от фирмы-производителя, такие котлы в той или иной мере используют принцип хорошо известной русской печи. Нюансы состоят, в частности, в способе загрузки топлива: верхнем или фронтальном.

Первый вариант более целесообразен для условий некоторой стеснённости площади, которая подготовлена под установку данного оборудования.

Устройство твердотопливного котла отопления рассмотрим на примере агрегата с фронтальной подачей топлива (рис. 1). Естественно циркулирующий по отопительному контуру теплоноситель через входной патрубок поступает в зазор между топочным отделением и внешним корпусом.

В дальнейшем работа агрегата осуществляется в такой последовательности:

• Топливо через дверцу топочного отделения загружается на колосниковую решётку, после чего поджигается;
• При изменении интенсивности открывания/закрывания заслонки на дымоходе производится регулирование количества подаваемого воздуха (и, следовательно, качества сжигания топлива);
• С повышением (в результате сгорания топлива) температуры в верхней части топочной камеры начинается процесс теплоотдачи через металлические стенки теплоносителю.

Естественная циркуляция теплоносителя в отопительном контуре обеспечивается за счёт изменения плотности последнего. Дымовые газы удаляются естественной тягой через дымоход, причём устройство дымохода для твердотопливного котла может быть как встроенное в стену дома, так и выведенное отдельно (это вопрос решается ещё на стадии строительства дома).

Рис. 2 Пиролизный твердотопливный котёл

Несгоревшие остатки попадают в зольник, расположенный под колосниковой решёткой, и удаляются вручную через дверцу зольника. Для визуального контроля за процессом сгорания на дверцах имеются шторки.

Достоинство котлов такого типа – их полная независимость от внешних условий, недостаток – необходимость постоянного контроля за работой агрегата, низкий КПД, потребность в периодической очистке зольника.

Традиционные котлы хороши при своём периодическом применении: например, на загородных дачах, когда проживание там людей в холодную пору года носит ограниченный по времени характер.

Схема №1

Состав: циркуляционный насос, трехходовой термостатический клапан (для защиты котла от конденсата), экспанзомат (расширительный бачок), собственно, сама система отопления (трубы, радиаторы), группа безопасности.

Плюсы и недостатки схемы

Эта схема обвязки угольного котла отопления максимально надежна. В ней на входе котла гарантированно стабильная температура, а это означает, что внутри камеры не будет образовываться конденсат.

Конденсат внутри котла всегда означает его ускоренную коррозию и износ, а также образование на внутренних поверхностях котла всевозможного рода грязи и смолы, что сильно снижает КПД агрегата.

Недостаток схемы в том, что в систему может подаваться теплоноситель температурой не менее 55 градусов. Для осени или весны эта температура уже является некомфортной, и понизить ее никак не возможно, так как используется трехходовой термостатический клапан. При 45 градусах ваш котел будет просто стоять в режиме ожидания и топливо просто будет расходоваться впустую. Кроме того, дрова в режиме тления опять-таки способствуют образованию смол на стенках котла и снижению его КПД.

Именно поэтому, приобретая клапан, необходимо заранее спланировать, каким видом топлива вы собираетесь топить свой котел. От этого зависит температура теплоносителя на входе в котел и в систему отопления (это два принципиально разных значения).

Рекомендация: к приведенной схеме лучше добавить источник бесперебойного питания. Дело в том, что при внезапном отключении электроэнергии, например, ночью, останавливается циркуляционный насос и кислородный вентилятор. Температура котла при этом повышается, растет давление. Аварийный клапан сброса давления, сработавший один раз на номинальном значении давления, второй раз может не сработать на том же давлении. Как видим, ситуация уже становится опасной, хотя, казалось бы, ничего катастрофического не произошло.

Какое топливо использовать для котла длительного горения

Выбор горючих материалов должен быть рационально обоснован с учетом практической пользы. При покупке ТКДГ учитывают следующие моменты:

1. Пеллеты – самый мощный источник энергии в ТТ-котлах. Сырье экологично, не требует обработки. Цена сопоставима со стоимостью дров.
2. Уголь и торф – самые дешевые источники энергии. Оставляют много сажи в процессе горения. Сырье требует измельчения до нужной фракции, особой техники розжига, препятствующей тлению. По выработке тепла материалы уступают дровам.
3. Дерево – традиционный источник энергии, экологичный, недорогой. Дрова образуют много золы, требуют предварительной заготовки под размеры топки.

Эти параметры следует учитывать при выборе котла для обогрева или отопления.

Понимание котла простым языком

Итак, твердотопливный котел по сути — это большая металлическая емкость, внутри которой горит «костер» на твердом топливе. Основная проблема такого принципа обогрева (с этой проблемой сталкивается и производитель котельного оборудования, и пользователь, устанавливающий и эксплуатирующий это оборудование) — это проблема контроля интенсивности горения внутри котла. Если с газовым и электрическим оборудованием все предельно ясно, то в случае твердого топлива контроль становится действительно проблематичным.

Однако производители постоянно работают над улучшением характеристик своей продукции, и 99,9% производимых твердотопливных котлов контролируют процесс горения с помощью автоматики, которая управляет насосами котла, и (самое важное) вентилятором, который подает внутрь камеры воздух. При замедлении или остановке вентилятора подача воздуха прекращается, образуется нехватка кислорода (для поддержания горения), и котел снижает интенсивность горения

Отметим, что снижается именно интенсивность горения, полного прекращения процесса не происходит. Именно в этом и кроется корень проблемы, и он отражается в двух аспектах:

1. Если ваша система отопления уже нагрелась, но внутри котла все-таки присутствует еще некоторое количество несгоревшего топлива, в доме будет становиться все жарче. Фактически это означает, что остаточное топливо расходуется бесполезно (тепло «улетает в трубу»).
2. Аспект безопасности: если произошло внешнее отключение электроэнергии, остановился насос и вентилятор, температура внутри камеры будет расти, котел может «вскипеть», и ситуация может стать опасной вплоть до физического разрушения котельного оборудования.

Именно поэтому главное требование к твердотопливному котлу — наличие грамотно рассчитанной и подобранной автоматики, которая сможет использовать топливо максимально эффективно и безопасно. Для повышения эффективности и безопасности рекомендуется устанавливать в систему теплоаккумуляторы.

Приступаем к разбору схем обвязки твердотопливных котлов. Заранее отметим, что все схемы приведены для закрытых систем отопления, работающих под избыточным давлением и не имеющих в своем составе открытого расширительного бачка, напрямую связанного с атмосферой.

Самые лучшие котлы длительного горения

Этот список посвящен лучшим котлам длительного горения. Они дороже предыдущих сегментов, но и обеспечивают более комфортные условия. При составлении топа мы брали в учет наличие ТЭНа, уровень КПД и качество сборки. Все представленные модели могут устанавливаться как в бытовых помещениях, так и в промышленных. Настоятельно рекомендуется ознакомиться с техническими характеристиками данных моделей.

Viadrus Hercules U22D-4

Сегодня довольно сложно найти качественный твердотопливный котел длительного горения. Однако топ таких уверенно открывает Viadrus Hercules U22D-4. Он сразу бросается в глаза своим современным дизайном, но это не главное его достоинство.

Он работает на дровах и способен без проблем обогреть до 200 квадратных метров. Работает почти бесшумно и не требует большого количество расходников, но главным недостатком является «привередливость». Данная модель работает только на дровах и ни на чем больше. Вес составляет около 100 кг, что тоже может доставить неудобства. В целом характеристики радуют, и пользователи по большей части положительно отзываются о данной модели.

• Бесшумная работа.
• Экономичность.
• Энергонезависимость.
• Качественные комплектующие.
• Простота эксплуатации.

• В качестве топлива может выступать только древесина.
• Вес.

Protherm Бобер 50 DLO

Один из лучших котлов в соотношении цена-качество. Отличная работа сего чугунного аппарата отмечена большинством довольных пользователей. Замечательную изоляцию обеспечивает неорганическая вата, поэтому можно не беспокоиться о снижении температуры в неподходящее время.

При единой заправке топливного бака вы можете не беспокоиться о замене на протяжении целых суток. Позволяет спокойно отопить 350 квадратных метров.

• Мощность.
• Наличие воздушного регулятора.
• Простота использования.
• Простая установка.

Dakon DOR F 16

Как и вышеописанная модель, данный котел полностью оправдывает вложенные в него средства. Хоть данный аппарат и подходит только для небольших домов, но он способен спокойно «кушать» отсыревший уголь, чем не может похвастаться вышеописанный конкурент.

Установка также не вызывает каких-либо трудностей, имеет высокий уровень КПД.

• Неприхотлив.
• Почти беззвучен.
• Цена.

Данко 20 ТН

Как бы это забавно ни звучало, этот котел имеет низкий КПД, но мощный сам по себе. Весь секрет кроется в технологии. Управление дружелюбное, разобраться можно интуитивно.

Просто загрузите уголь и можете спокойно заниматься своими делами на протяжении 8 часов. Если размер отапливаемого помещения не превышает 180 квадратов, то загруженного топлива хватит на 12 часов. Просто чиститься и тихо работает даже на антраците.

• Экономия.
• Дизайн.
• Потребляет любое топливо.
• Простой в эксплуатации.

Stropuva S 40

Самый лучший в своем сегменте. Вы можете получить до 70 часов тепла, загрузив 50 кг дров в этот котел. Не экономно, зато можно надолго забыть про какие-либо заботы.

• Лучший КПД.
• 70 часов автономной работы.
• Надежен.
• Работает без перебоев.
• Качественные комплектующие.

Схема №2

Практически аналогична первой схеме, главное отличие — добавлен бойлер косвенного нагрева. Загрузка бойлера происходит до трехходового клапана, т. е. между клапаном и котлом не требуется насос для загрузки бойлера.

Часто люди все-таки врезают в это место насос по той простой причине, что со змеевика бойлера будет возвращаться холодный теплоноситель, тем самым заставляя котел конденсировать. Однако, если мощность змеевика бойлера косвенного нагрева подобрана верно, то по мере роста температуры внутри змеевика бойлера его мощность будет падать, а значит, и разность температур на входе и выходе бойлера будет уменьшаться, это не позволит образовываться конденсату в котле.

Эта схема подключения твердотопливного котла обладает рядом преимуществ. Первое — возможность организовать приоритет нагрева бойлера путем отключения насоса. В этом случае вся мощность котла направляется на нагрев бойлера, ускоряя его нагрев.

Кроме того, в этой схеме можно организовать следующую логику работы. Допустим, вы греете бойлер, но одновременно идет активный водоразбор — в этом случае бойлер может греться достаточно долго, и правильным решением будет включение насоса. Теперь мощность котла будет расходоваться и на нагрев бойлера, и на поддержание температуры в системе отопления. Таким образом организуется максимально правильная и эффективная работа системы.

Принцип работы твердотопливных котлов

Котлы имеют модульную конструкцию, состоящую из нескольких устройств в одном корпусе:

• теплообменника;
• топки с дверцей;
• колосниковой решётки;
• зольника с люком для прочистки;
• терморегулятора.

Отопительный котёл работает по следующему принципу:

1. В камеру загружают топливо, поджигают. Дрова или альтернативные материалы сгорают, образуя СО.
2. Температура воздуха увеличивается и газы поднимаются выше в дымоход.
3. Горячие воздушные потоки, вытесняя холодные, перемещаются по отопительной сети.
4. По мере их продвижения жидкость в теплообменнике нагревается.

За подведение воды отвечает впускной патрубок, а за поступление горячего носителя в радиаторы — коллектор обратки. Обе точки подключения контура рекомендуют оборудовать температурными датчиками.

Варианты автоматической подачи топлива

Загрузку горючих материалов в камеру осуществляют с помощью 2 основных механизмов: шнекового и пневматического. Рукава подачи работают от электросети. Все котлы на твердом топливе энергозависимы.

Пневмотранспортер

ТКДГ с компрессором практичны. Длина гибкого рукава может превышать 10 м при достаточной мощности двигателя, что позволяет обустроить бункер в ангаре на улице. Пневмотранспортер работает по принципу насоса. После включения установки в воздушной трубе создается давление, и топливо пересыпается в камеру сгорания. Операцию требуется выполнять 1 раз в сутки (неделю) по мере расхода горючего.

Преимущества – ассортимент, цена, легкость монтажа.

С помощью шнеков

В ТКДГ с цилиндрическими винтами загрузка топлива ведется непрерывно (по заложенной программе). Шнек располагается на днище бункера, что позволяет постепенно переработать весь запас сырья в резервуаре. После включения установки винт, лопасти которого наполнены горючим, начинает крутиться, перемещая массу в топку.

С помощью шнеков загрузка топлива ведется непрерывно.

Основными недостатками шнековых котлов являются постоянная нагрузка на электросеть и шум при работе. Преимущества – прочность, возможность монтажа в технически совмещенных подсобках для конвейерной загрузки.

Распространённые проблемы и их решение

Неисправности в работе котла чаще возникают по причине нарушений, допущенных при:

• выборе дымохода;
• сварке труб «рубашки»;
• резьбовом соединении;
• расчёте наклона теплообменника.

Если после загрузки сырья в котёл появляется дым, то проблема заключается в тяге. Она же препятствует нормальному горению топлива в котле.

Внимание! Перед строительством необходимо получить консультацию инженера для расчёта высоты и диаметра конструкции. При образовании смолистых выделений в котле рекомендуют:

При образовании смолистых выделений в котле рекомендуют:

• увеличить рабочую температуру до 75 или более градусов;
• почистить внутренние стенки камеры;
• поддерживать температуру воды в обратке на уровне от 55 и более градусов 3-ходовым клапаном.

Сырые или недостаточно калорийные дрова часто мешают равномерному сжиганию и обогреву помещения.

Принцип действия котлов длительного горения

Пиролизные котлы обеспечивают увеличение интервалов между загрузками до 6…8 часов, но иногда и этого бывает недостаточно. Для более существенного увеличения длительности непрерывной работы твердотопливного котла разработаны агрегаты длительного горения, использующие оригинальный «обратный» принцип, когда процесс сжигания топлива идёт не сверху вниз, а снизу вверх. КПД агрегата при этом заметно возрастает. Устройство твердотопливного котла длительного горения представлено на рис.3.

Принцип действия агрегата длительного горения основан на обеспечении возможности для сгорания только той части топлива, которая находится на поверхности.

Процесс происходит следующим образом:

• Через дверцу в нижней части корпуса загружается порция дров, разжигание которых происходит сверху;
• Встроенный термический регулятор управляет процессом сгорания каждого из слоёв;
• Воронкообразный воздухораспределитель, постоянно перемещаясь вниз (по мере сгорания очередного слоя), обеспечивает подачу воздуха к каждому следующему слою.

Если предварительно выставить управляющую автоматику на заданную температуру теплоносителя, то поддерживание этих условий будет обеспечиваться исключительно за счёт скорости перемещения воздухораспределителя. Таким образом, в котлах длительного горения можно регулировать интервалы между закладками дров в весьма больших пределах: от 3 до 6 суток.

Все прочие составляющие части котла длительного горения принципиально не отличаются от обычных, за исключением специальной заслонки, предназначенной для переключения режима сгорания: для дров и угля. Такие агрегаты отличаются большей высотой, и вместе с тем не требуют каких-то особых требований к конструкции дымохода.

Как и предыдущий вид оборудования, котлы длительного горения нуждаются для своей эксплуатации в подключении электроэнергии.

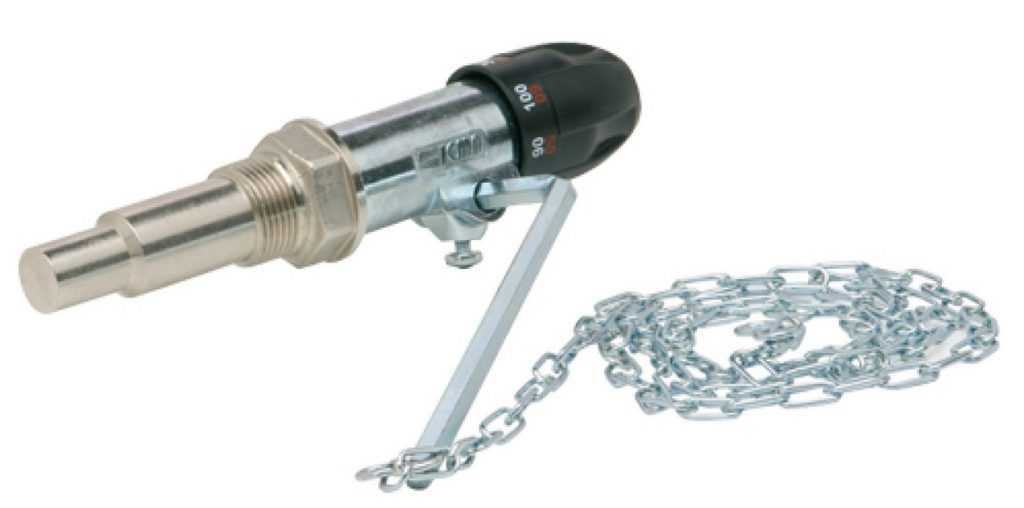

Регулятор тяги для котлов

Не так давно интенсивность горения дровяных отопителей регулировалась исключительно вручную, путем открывания или закрывания дверцы зольника, откуда происходит подача воздуха в топку за счет естественной тяги дымохода.

Сейчас этим занимается специальное устройство — регулятор тяги для твердотопливных котлов. Хозяину дома только и остается, что выставить желаемую температуру теплоносителя. Вопрос в том, насколько хорошо справляется данный элемент со своими функциями и нужен ли он вообще.

Главную роль в устройстве регулятора играет термостатический элемент, помещенный внутрь цилиндрического корпуса и связанный механически с рычагом и цепочкой, прикрепленной к дверце зольника.

Элемент представляет собой герметичную колбу, наполненную термочувствительной жидкостью, значительно расширяющейся при нагревании. Он находится в том конце корпуса, который вкручивается внутрь водяной рубашки котла и непосредственно контактирует с теплоносителем.

Конструкция изделия от разных производителей может отличаться.

Типовой механический регулятор тяги состоит из следующих элементов:

• Погружная гильза;
• Термостатическая капсула;
• Шток;
• Исполнительный механизм;
• Рычаг;
• Пружина;
• Настроечная рукоятка;
• Цепь.

Функционирует устройство следующим образом:

• жидкость в термостатическом элементе нагревается, контактируя с нагревающимся теплоносителем;
• благодаря расширению рабочей среды в термостатическом элементе, исполнительный механизм перемещает рычаг;
• при перемещении рычага ослабляется цепочка и заслонка начинает закрывать отверстие;
• за счет уменьшения потока воздуха в топку, интенсивность горения топлива снижается;
• теплоноситель остывает и вместе с этим сжимается рабочая среда в термостатическом элементе;
• рычаг перемещается вверх, приоткрывая заслонку;
• регулировка выполняется циклически до полного прогорания топлива, при остывании теплоносителя рычаг поднимает заслонку в верхнее положение.

На торце устройства расположена рукоятка настройки. Она ограничивает ход рычага, определяя крайнее положение воздушной заслонки. Это дает возможность задать определенную температуру теплоносителя, которая будет поддерживаться в автоматическом режиме.

К сожалению, не все котлы пригодны для установки подобного устройства. Потому, прежде чем купить регулятор тяги твердотопливного котла,следует убедиться в том, что Ваш котел пригоден для подобного вида работ и имеет специализированное отверстие для прибора.

Основными плюсами регулятора тяги являются:

• Простота установки;
• Отсутствие необходимости электрического снабжения;
• Простота эксплуатации;
• Регулятор тяги твердотопливного котла, цена которого очень важна, относительно дешев. Это является видимым преимуществом, потому, очень часто выносится как достоинство, благодаря удачному соотношению цены и качества.

Установить регулятор тяги очень просто, для этого просто необходимо следовать небольшой инструкции:

• Необходимо хорошо прогреть котел вручную;
• Вторым шагом будет установка температуры на приборе в 65 градусов по Цельсию;
• Далее стоит измерить температуру жидкости в системе, и когда она достигнет установленной, то есть 65%, прикрепить регулятор, оставив заслонку приоткрытой, с зазором в пару миллиметров.

Следуя этой простой инструкции, можно без труда установить регулятор тяги для твердотопливных котлов, регулируя показатели системы сразу после крепления.

Требования к помещению для установки промышленного ТТ котла

Для установки твердотопливного котла необходимо следовать требования к помещению, куда он устанавливается:

1. Высота. Помещение для твердотопливного котла должно иметь высоту потолка от 2,5 метров.
2. Расстояние от верхней части котла до потолка необходимо выдержать не меньшим, чем 70 см.
3. Для удобства загрузки топлива необходимо выдержать расстояние от передней части котла до противоположной стены не меньшим, чем 2 метра.
4. Между котлом и боковой стеной или соседними котлами должно быть расстояние не менее 1 метра.
5. Стены помещения должны соответствовать классу огнестойкости EI45 (45 минут) во избежание пожара в остальных помещениях при возникновении загорания котла. Материал стен – кирпич, покрытый штукатуркой.
6. Двери котельной желательно должны выходить на улицу, если это условие невозможно, то нужно устанавливать противопожарные двери с классом огнестойкости EI30 (30 минут). Двери и окна должны быть герметичными во избежание распространения газов и дыма. Ширина дверного проёма должна быть не менее 800 мм – это условие нормальной эвакуации людей в случае аварии и необходимость при перемещении оборудования и топлива.

Типы промышленных котлов на твердом топливе

Паровые котлы

Котловые агрегаты производящие насыщенный и перегретый пар необходимы для теплоснабжения, горячего водоснабжения и для работы паровых двигателей.

Температура насыщенного пара составляет 100ºC под давлением 100 кПа. Температура перегретого пара достигает 500ºC с давлением выше 26 МПа. Назначение этих видов пара различное: насыщенный используется для снабжения теплом жилых домов, а перегретый – промышленными предприятиями, в энергетическом комплексе.
Принцип работы парового котла заключается в образовании пара путём нагрева воды при сжигании топлива.

Схема нагрева воды и образования пара следующая:

1. Подготовленная вода направляется при помощи насоса в ёмкость в котле.
2. Далее вода попадает в коллектор.
3. После коллектора вода поднимается снова наверх в зону горения топлива.
4. В трубах образуется пар, который поднимается вверх.
5. Пар следует далее в сепаратор, где происходит разделение пара и воды, после чего пар переходит в паропровод.

Структура парового котла включает в себя ёмкость, где происходит превращение воды в пар, топку, где сжигается топливо, дымоход, системы водоподготовки и безопасности.
Паровые котлы классифицируются по нескольким характеристикам.

Вид топлива:

• газовые;
• угольные;
• мазутные;
• электрические.

По назначению:

• бытовые;
• промышленные;
• энергетические;
• утилизационные.

По конструкции:

• газотрубные;
• водотрубные.

Водогрейные

Водогрейные котлы используются для обогрева и снабжения горячей водой. Несмотря на основное назначение таких котлов в последнее время их всё чаще используют на промышленных предприятиях для обеспечения технологических нужд, где не требуется общая теплопроизводительность более нескольких мегаватт.

Схема работы водогрейных котлов – прямоточная. Она представляет собой последовательные теплообменники, расположенные в топочной камере и газоходах.
В предыдущие десятилетия производители изготавливали котлы из чугуна мощностью, как правило, до 1,7 МВт и температурой теплоносителя до 115°С при давлении 0,4 МПа. Конструкция таких котлов предусматривала сборку из литых чугунных секций, количество которых определяло теплопроизводительность.
Сейчас выпускаются преимущественно стальные водотрубные котлы с большим выбором по мощности – от 30 кВт до котлов большой мощности 120 МВт и температурой воды до 200°С при давлении от 0,75 до 2,4 МПа.
