Как подключить газовый котел к системе отопления, подключение настенного газового котла, правила установки

Какое бывает отопление

В основном отопительные системы принято классифицировать по способу циркуляции теплоносителя:

Гравитационные (с естественной циркуляцией). Движение нагретой воды по трубам здесь происходит благодаря естественной конвекции. Массы с более высокой температурой постепенно поднимаются в верх, вытесняясь более холодными и плотными пластами воды. Далее, по ходу остывания, теплоноситель опять опускается вниз под воздействием гравитации. Подобные системы являются полностью энергонезависимыми. Подключение газового котла к электричеству в данном случае не требуется.
Принудительные. Предполагают использование для циркуляции теплоносителя насосного оборудования. Это позволяет заметно повысить скорость и равномерность нагрева отопительной системы. Подключение котла к электросети должно проводиться согласно всем нормам и предписаниям.

Подключение газа к котлу

Итак, мы установили котел, сделали дымоход, и подключили трубы отопления и горячей воды. Теперь нам нужно подключить к котлу газ.

Одна из самых распространенных ошибок – это сужение подводки газа к котлу.

Сужение подводки газа к котлу

Обычно газ от магистрали подключается к дому через кран 3/4 дюйма. Очень часто, сразу после него, ставят переходник на 1/2 дюйма, и далее подключают котел через тонкий шланг гибкой подводки:

Но газовый котел – это не газовая плита.

И, особенно, если у вас мощный котел 20 – 24 кВт, то заужать подводку ни в коем случае нельзя, таким образом вы просто ограничиваете поступление газа в ваш котел.

Можно ли установить самовольно

Технически подготовленный собственник котла, вполне может самостоятельно смонтировать газовую запорную арматуру, клапан-отсекатель, счётчик и датчик загазованности воздуха.

Тем не менее, обвязку котла к газовой магистрали и все работы на ней имеют право выполнять только работники газовых служб, они же выполняют первый запуск оборудования.

Это обязательное условие по безопасному подключению газового котла, которое разрешает выполнение подобных работ компаниями и специалистам, имеющим специальный допуск. А вот обвязку газового котла к системе отопления можно выполнять самостоятельно.

Требования к помещению и воздухообмену

Для обеспечения нормального воздухообмена в помещении при работе котла, потребуется оборудовать эффективную систему естественной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен комнаты.

При расчете приточной вентиляции к данному показателю добавляют объем воздуха, нужный для процесса горения, величину которого берут из паспортных данных.

Важно позаботиться о вентиляции в помещении с котлом

Основные требования к помещению, где будет установлен котел:

Наименьшая высота помещения — 2.0 м, кубатура — 7.5 м3. В случае, когда котлов устанавливаются два и больше, то габариты изменяются соответственно на 2.5 м и 13.5 м3.
Не допускается установка отопителей в подвалах, санузлах, ванных комнатах, и коридорах, а также в комнатах без форточек.
Стенки котельной обязаны быть защищены огнестойкими материалами либо особыми жаростойкими панелями.
Остекление выполняется из соотношения на 10 м3 комнаты — 0.3 м2 окон.
В помещении оборудуется контур защитного заземления.
Сечение дымохода должно соответствовать мощности котлоагрегата, а по диаметру соответствовать дымовому патрубку, на выходе из котла.
Для обслуживания агрегата должны быть свободные проходы: фронт котла — от 1.25 м, по бокам от 0.7 м.
При размещении газохода выдерживают максимальное расстояние от вертикального газохода до котла — не более 3.0 м.

Заземление газовых котлов

Как сделать заземление:

Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
Необходимо соединить проводники.
При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Системы закрытого типа

Нужно сразу сказать, чтобы было понятно, что закрытая система отопления обязательно будет иметь в своем составе циркуляционный насос, поэтому они являются схемами с принудительной циркуляцией. А вот открытая система отопления имеет лишь расширительный бачок, который создает некоторое давление, поэтому они являются схемами с естественной циркуляцией.

Теперь перейдем непосредственно к конструкциям закрытого типа. Итак, закрытая система отопления, или автономная, является такой системой, в которой теплоноситель приводится в движение циркуляционным насосом, при этом исключено испарение теплоносителя, так как она является полностью герметичной, то есть контакт теплоносителя с окружающей средой исключен.

Что входит в состав конструкций закрытого типа

Как правило, конструкция включает в себя следующие составляющие элементы:

Котел для обогрева частного дома (работающий на твердом топливе или газовый);
Расширительный бачок мембранного типа;
Некоторое количество радиаторов;
Трубопровод;
Фасонные элементы (фитинги, запорная арматура, тройники и другие);
Фильтры;
Некоторые крепежные приспособления для труб, газового котла, батарей.

Устройство закрытой системы отопления

Надо сказать, что некоторые элементы могут не присутствовать, или же наоборот, встречаются такие, которых в данном списке нет. К примеру, может стоять манометр, а отсутствовать может фильтр или бачок.

Принцип функционирования

Не стоит лишний раз упоминать про общий принцип работы отопительной системы с принудительной циркуляцией. А вот про необходимость расширительного бачка сказать надо. Итак, вода, нагреваясь, становится немного больше в объеме. Данный излишек попадает в расширительный бачок. Он состоит из двух камер, которые разделены мембраной. Первая камера служит для накопления водяного резерва, то есть этого излишка воды. Вторая же камера служит для содержания азота под некоторым давлением.

В бачок вода попадает через клапан, который настроен на гидравлическое давление системы. То есть, как только оно превышается, так клапан открывается.

Становится понятным, что такой бачок служит для выравнивания давления в системе, то есть поддержания его на одном и том же уровне. Это происходит за счет того, что при попадании воды в бачок, объем его газовой камеры уменьшается, а давление в ней увеличивается.

Простая схема закрытой системы отопления

Обратно в систему вода возвращается циркуляционным насосом.

Некоторые конструктивные особенности

Система отопления загородного дома с принудительной циркуляцией водяного потока имеет свои особенности подключения отдельных элементов:

Насос и расширительный бачок лучше устанавливать в частном доме в одном помещении с газовым котлом или с котлом на твердом топливе. Это позволит сэкономить на трубах;
Бачок и насос врезаются в «обратную трубу». Это связано с тем, что работа насоса с холодной водой бережет его от перегрева, а значит, продлевает срок службы в частном доме;
Вся конструкция с принудительной циркуляцией – это уже особенность, которая отлично применяется и для очень больших производственных помещений, и для загородного домика, и для частного коттеджа.

Некоторые преимущества и недостатки

Система с принудительной циркуляцией имеет больше достоинств, нежели недостатков. И речь идет не только о частном доме, но и о больших производственных помещениях.

Действительно, открытая система отопления имеет ограничения на свои размеры и на размеры отапливаемого частного дома, а вот закрытые конструкции такого ограничения не имеют.

Система отопления дома закрытого типа

Кроме всего прочего, к положительным моментам можно отнести следующие качества схем с принудительной циркуляцией:

Благодаря наличию газового котла и высокой теплоотдаче, все схемы с принудительной циркуляцией водяного потока имеют высокий КПД;
Нет необходимости контроля водяного уровня, так как теплоноситель не испаряется;
Есть возможность подключения труб меньшего диаметра;
Срок службы газового котла выше, так как температура водяного потока на входе и выходе примерно одинакова;
Уменьшение коррозии радиаторов и других элементов, за счет герметичности подключения и их, и всех остальных элементов;
Есть возможность в качестве теплоносителя использовать не воду, а более стабильный антифриз.

К недостаткам можно отнести следующие моменты:

Энергозависимость. Действительно, для водяного отопления с насосом требуется постоянное снабжение электричеством. И даже если учесть, что котел на твердом топливе работает без электричества, то насос без него обойтись не может;
Система требует подключения водяного бака большого объема, а такие элементы стоят не малых средств.

Газовый котел и бойлер

Одноконтурный газовый котел также может являться источником нагрева системы ГВС. Для этого используется специальное оборудование – бойлер косвенного нагрева, который включается в схему подключения. Он представляет собой емкость, внутри которой располагается трубопровод, подключаемый к системе отопления.

Подсоединение осуществляется следующим образом:

На входную и выходную группу бойлера устанавливаются запорные краны, чтобы в случае необходимости можно было исключить устройство из общей системы отопления.
Обвязка бойлера выполняется при помощи трехходовых термостатических клапанов. С их помощью осуществляется разделение теплоносителя, выходящего из котла на два потока: в бойлер косвенного нагрева и в систему отопления.
Регулировка осуществляется автоматически. После того как температура в бойлере снизится ниже критической, поток теплоносителя переправиться на трубопровод идущий через бак косвенного нагрева. После выхода из него патрубок подсоединяется к системе отопления.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

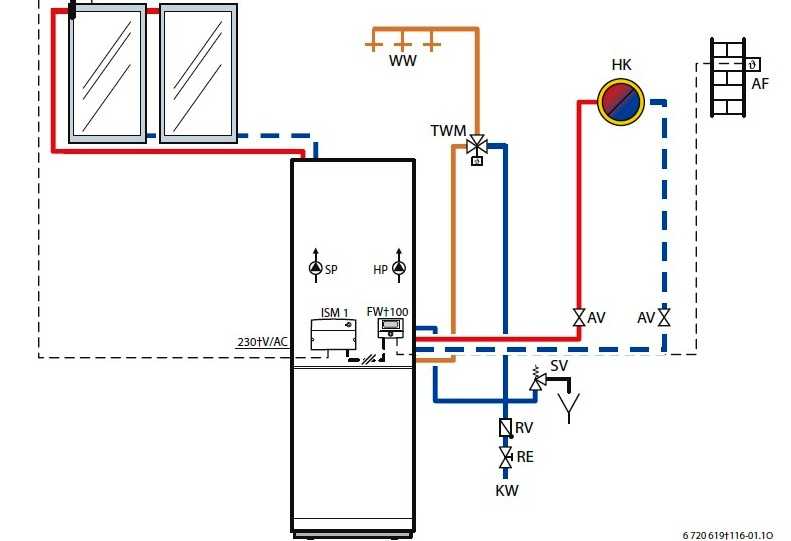

Подключение бойлера косвенного нагрева

Если система отопления будет построена на основе одноконтурного котла, необходимо определиться с источником горячей воды. Самое простое решение – установить в доме обычный электрический бойлер. Но он будет потреблять дорогую электроэнергию, что не очень выгодно. Гораздо дешевле подключить к контуру отопления бойлер косвенного нагрева.

Самый простой способ подключения бойлера к котлу – установить небольшие коллекторы и подключить к ним трубу с циркуляционным насосом и обратным клапаном, которая отправится к водонагревателю, а также обратную трубу. Управляя работой циркуляционного насоса, бойлер будет включать и отключать подачу теплоносителя, регулируя температуру во встроенном баке. Также возможна реализация данной схемы без коллектора.

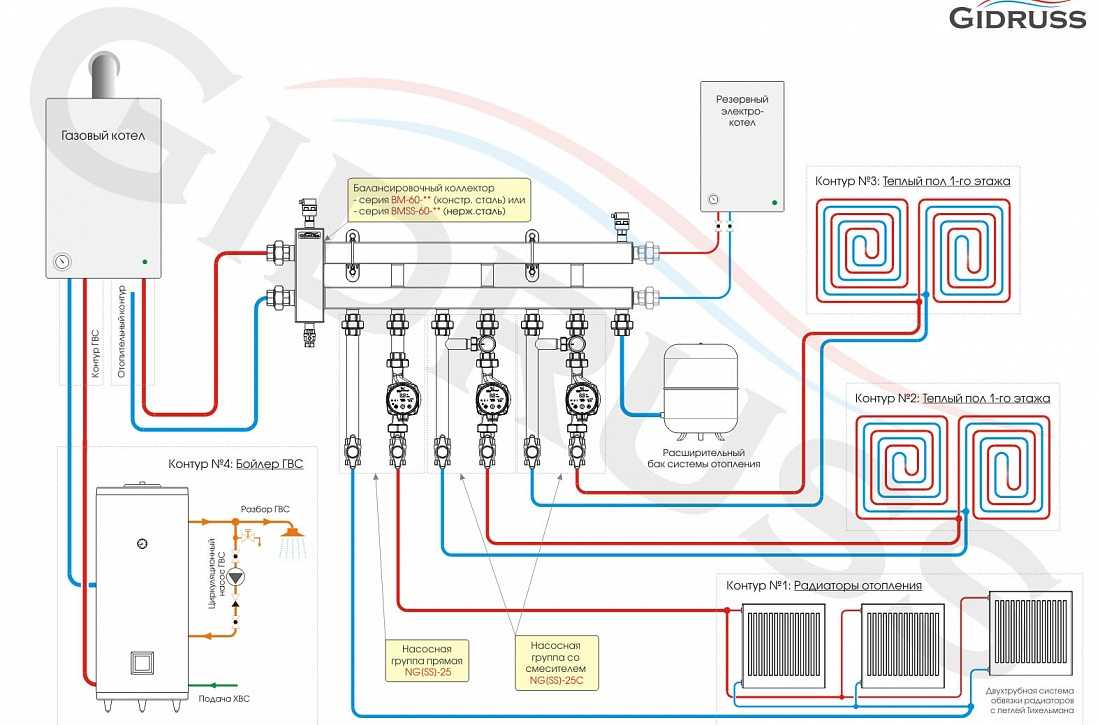

Если помимо бойлера к вашей системе отопления подключатся дополнительные контуры и тёплые полы, то без коллекторов или гидрострелки не обойтись.

Подключение к водяному контуру

Независимо от того, какими трубами выполнены отопительные контуры (полипропилен, металлопластик и т.д.), непосредственно к патрубкам котла, подаче и обратке, подключают трубы из металла (о принципе работы газового котла отопления).

Желательно это сделать через т.н. американки: при необходимости демонтажа котла в аварийном случае трубопровод будет легко перекрыть. На двухконтурный котел устанавливают редуктор давления.

Если котел будет обслуживать только теплые полы, насос можно установить на подающей трубе (подбор насоса для теплого водяного пола).
Когда в системе отопления присутствует хотя бы один горячий радиаторный контур, насос ставят на обратку на подходе к котлу, а перед ним устанавливают фильтр грубой очистки, чтобы загрязненный теплоноситель не вывел из строя и насос, и сам котел.

Фильтр ставят на обратку и в том случае, если насос размещается на подаче.

Сразу после котла на горячей трубе устанавливают расширительный бак, назначение которого – сброс избыточного давления и слив излишков теплоносителя.

Раньше существовали только баки открытого типа, их ставили в верхней точке сети (например, на чердаке). Сегодня используются главным образом мембранные закрытые баки, для них верхнее расположение необязательно.

Подключение к системе циркуляции теплоносителя

При подключении отопительных агрегатов можно использовать разные схемы. Выбор оптимальной зависит от типа системы отопления, она может быть:

с самотечной или принудительной циркуляцией теплоносителя;
одно- или многоконтурной (например, наряду с основным контуром отопления может использоваться дополнительный – теплый пол);
открытой или закрытой.

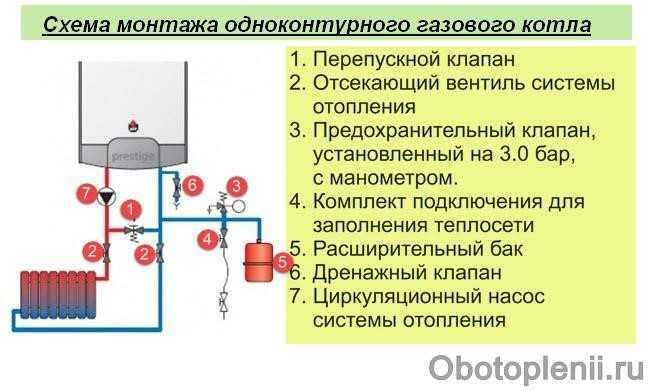

Одноконтурные котлы

Такие отопительные агрегаты имеют единственный теплообменник, поэтому они могут нагревать воду только для подачи в один контур. Если одноконтурный агрегат планируется использовать не только для отопления, но и для получения горячей воды, требуется включение в схему бойлера.

Схема присоединения достаточно проста, к агрегату подводится всего пара труб. По одной из них горячий теплоноситель поступает в трубы отопления, по другой – возвращается после прохождения по контуру. Для безопасности в систему включается расширительный бак и предохранительный клапан.

Бойлер, используемый для нагрева воды, подаваемой в водопровод, представляет собой термоизолированную емкость, внутри которой расположен теплообменник, через который проходит нагретый теплоноситель.

При установке бойлера в схему включают трехходовой клапан, при остывании воды в бойлере, клапан срабатывает, и котел начинает работать только на нагрев воды. После срабатывания датчика, клапан направляет теплоноситель на циркуляцию в систему отопления.

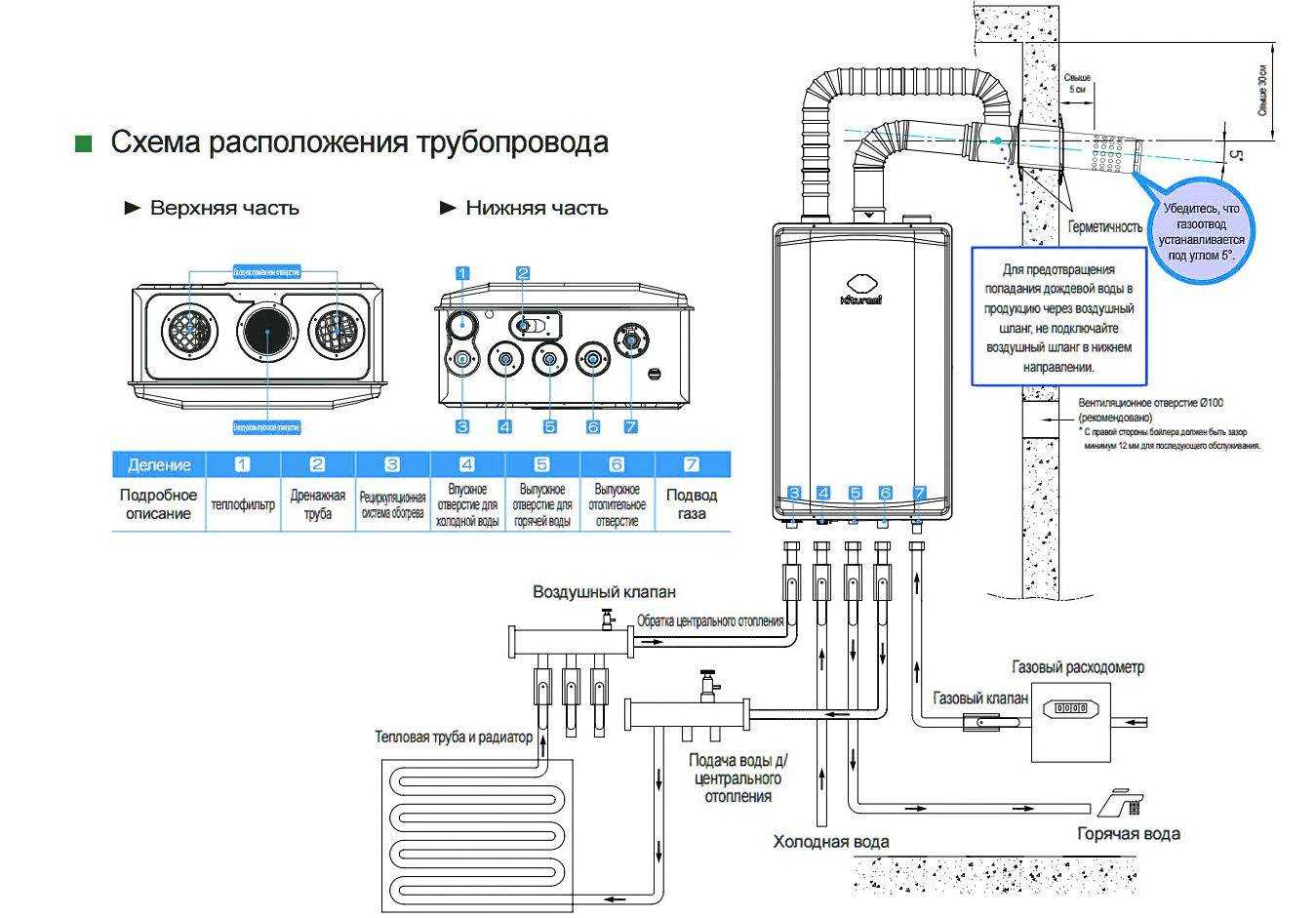

Как подключить котел с двумя контурами?

Котел двухконтурный имеет два теплообменника, один из которых используется для отопления, другой для нагрева водопроводной воды. Стандартная схема подключения двухконтурного газового котла предусматривает присоединения пяти труб:

с разогретым теплоносителем, идущим в контур отопления;
с остывшим теплоносителем, возвращающимся в котел;
с холодной водой, идущей в теплообменник для ГВС;
с горячей водой для ГВС;
пятая труба используется для подведения газа.

Стандартное подключение двухконтурного газового котла позволяет получить небольшой объем горячей воды. Если в доме проживает несколько человек, то лучше включить в схему бойлер. Воду в бойлере будет подогревать теплоноситель второго контура, то есть переключения режимов, как в одноуровневом котле не потребуется.

Выбор и оборудование помещения под монтаж

Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.

ВАЖНО! СНиПы регулярно обновляются, а действующие законы вносят в них поправки. Нужно проверять законодательно-правовую базу непосредственно пред установкой.. Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный

Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.

Общие требования:

Комната должна быть хорошо проветриваемая;
В комнате должны быть оконные проёмы;
Площадь тем больше, чем больше мощность котла.

Классификация систем водяного отопления

Системы водяного отопления являются сложными инженерными системами с множеством разновидностей. В роли теплоносителя в них выступает вода или водные растворы специального назначения. В зависимости от конфигурации систем предусмотрена их классификация по следующим параметрам:

по способу циркуляции теплоносителя;
по наличию контакта с атмосферным воздухом;
по схеме питания приборов;
по расположению магистральных трубопроводов.

Схема отопления с естественной циркуляцией открытого типа. 1 — котёл; 2 — расширительный бак; 3 радиатор; 4 — горячий выход теплообменника котла, до расширительного бака идёт строго вертикально; 5 — магистральная труба подачи; 6 — стояк; 7 — магистральная труба обратки; 8 — шаровый вентиль; 9 — слив с шаровым вентилем для сброса теплоносителя

Первый способ организации движения теплоносителя по системе — естественная циркуляция . Этот вариант позволяет обеспечить работоспособность отопления без привязки к наличию электроэнергии. Циркуляция осуществляется за счёт гравитационных сил. Нагретая в котле жидкость поднимается вверх благодаря уменьшению плотности, поступает в радиаторы, отдаёт тепло и возвращается в котел.

Схема отопления с принудительной циркуляцией закрытого типа. 1 — котёл; 2 — воздухоотводчик; 3 — манометр; 4 — предохранительный клапан (номера 2, 3, 4 составляют группу безопасности); 5 — расширительный бак; 6 — радиатор; 7 — фильтр грубой очистки; 8 — слив; 9 — циркуляционный насос; 10 — шаровый вентиль

На рисунке показана однотрубная система с вертикальной разводкой. На разных стояках показаны разные типы подключения приборов.

Приведенная схема показывает характерную конфигурацию двухтрубной системы с вертикальной разводкой.

Однотрубная напорная система отопления: 1 — котел; 2 — группа безопасности; 3 — радиаторы; 4 — игольчатый кран; 5 — расширительный бак; 6 — слив; 7 — водопровод; 8 — фильтр; 9 — насос; 10 — шаровые краны

Простейшая однотрубная система с горизонтальной разводкой подразумевает последовательное прохождение теплоносителя по всем приборам в пределах одного этажа.

Коллекторная схема: 1 — котел; 2 — расширительный бак; 3 — коллектор подачи; 4 — радиаторы отопления; 5 — коллектор обратки; 6 — насос

Двухтрубная горизонтальная система может иметь периметральную или лучевую (коллекторную) разводку. В первом случае трубы прокладываются по периметру помещения, постепенно запитывая все приборы, во втором каждый отопительный прибор имеет отдельную подводку.

Трубы лучевой разводки прокладываются в стяжке пола кратчайшими путями до каждого радиатора. При этом их конфигурация напоминает лучи, исходящие от одного источника — распределительного коллектора. Это послужило причиной появления соответствующего названия.

Коллекторы в современных интерьерах частных домов часто аккуратно прячутся в специальные шкафчики, что позволяет сохранить эстетичность помещения и скрыть элементы настройки и регулирования системы.

Где можно и где нельзя ставить газовый котел

Правила установки газовых котлов предусматривают следующие требования к установке отопительных котлов, независимо от того, обеспечивают они горячее водоснабжение или нет:

Котел должен быть установлен в отдельном помещении с топочной (котельной) площадью не менее 4 кв. м. Высота потолка должна быть не менее 2,5 м. Правила гласят, что объем помещения должен быть не менее 8 кубических метров. Исходя из этого, можно найти указания на допустимость потолка 2 м. Это неверно: 8 куб. м — минимальный свободный объем;
Печь имеет открывающееся окно, ширина дверцы (не дверного проема) должна быть не менее 0,8 м. Дверной проем должен быть шириной не менее 0,8 м;
Отделка горючими сгораемыми материалами, наличие фальшполов или лаг в них недопустимо;
При горении необходимо обеспечить приток воздуха через проход так, чтобы он не был закрыт плоскостью с сечением не менее 8 кв. мм. 1 кВт мощности котла.

Примечание: 8 куб. м свободно — при мощности котла до 30 кВт. 31-60 кВт — при мощности до 13,5 куб. м. 61-200 кВт при мощности 15 куб. м. Для котлов с закрытыми камерами сгорания объем не нормируется, но размер все равно нужно соблюдать.

Для котлов, содержащих настенные водонагреватели, также должны быть соблюдены общие нормы.

Отработанный воздух из котла должен поступать в отдельный газоотвод (часто называемый дымоходом). Использование вентиляционных каналов недопустимо — опасные для жизни продукты сгорания могут попасть к соседям и в другие помещения;
Длина горизонтальной части газохода не должна превышать 3 м в пределах горения и не должна быть больше угла в три оборота;
Выход газового потока должен быть вертикальным, выше конька крыши или не менее чем на 1 м выше самой высокой точки фронтона плоской крыши;
Поскольку продукты сгорания образуют химически агрессивные вещества, дымоходы должны быть выполнены из термически и химически устойчивых материалов по всей длине. Использование слоистых материалов, например, асбестоцементных труб, допускается на расстоянии не менее 5 м от обрезка выхлопной трубы котла.

При установке настенного газового котла на кухне необходимо соблюдать дополнительные требования.

Высота подвески котла по концу самого нижнего патрубка не ниже верха излива раковины, но не менее 800 мм от пола;
Пространство под котлом должно быть свободным;
Пол под котлом должен быть выстлан прочным огнеупорным металлическим листом размером 1×1 м. Газовики и пожарные не знают о прочности асбестоцемента. Он изнашивается, а СЭС запрещает размещать в доме все, что содержит асбест;
В помещениях не должно быть полостей, где могут скапливаться продукты горения или взрывоопасные газовые смеси.

Если для отопления используется котел, газовики (которые, кстати, не очень дружат с теплосетями — они всегда берут газ в долг) также проверят состояние системы отопления в квартире/доме.

Горизонтальная труба Уклон участка должен быть положительным, но не должен превышать 5 мм на метр по отношению к потоку воды;
Расширительные баки и воздушные клапаны должны быть установлены в самой высокой точке системы. Бессмысленно убеждать людей купить «крутой» котел, в котором все предусмотрено. Правила есть правила;
Система отопления должна быть в хорошем состоянии и должна быть испытана давлением 1,8 бар.

Как видите, требования жесткие, но оправданные — газ есть газ. Поэтому не стоит рассматривать газовый котел, даже водогрейный, если:

Вы живете в блочной хрущевке или другой квартире без основного дымохода;
У вас потолок на кухне и вы не хотите его убирать, или у вас капитальные антресоли. В антресолях, где дно сделано из дерева или ДВП, как правило, его можно снять, и газовщик сквозь пальцы увидит, когда антресоли не будет;
Если ваша квартира не приватизирована, вы можете рассчитывать только на водогрейный котел. Выделение комнаты под печь означает перепланировку, которую может сделать только собственник.

В противном случае вы можете установить в своей квартире бойлер для горячей воды. Настенное отопление возможно, но полы очень проблематичны.

В частных домах можно установить любой котел. Правила не требуют, чтобы топка располагалась непосредственно внутри дома. Если печь протянута под домом снаружи, у властей меньше причин для придирок. В ней можно разместить мощный напольный газовый котел для отопления как офисных помещений, так и величественных домов.

Для частного жилья среднего класса лучшим решением является настенный котел. Как и в случае с полом, не нужно организовывать поддон из половинок кирпича или бетона. Установка настенного газового котла в самодельном доме также проходит без технических и организационных трудностей. Топочный шкаф под печью обязательно отгораживается, по крайней мере, на чердаке.

1 Характеристики газовых котлов и их разновидности

Настенными газовыми котлами можно не только обогревать помещения, но и обеспечивать себя горячей водой для хозяйственных нужд. Топливом для них является природный или сжиженный газ. В зависимости от мощности источника энергии возможно отапливать помещения от 30 до 300 кв. м. Подключить устройство можно самостоятельно, подобрав оборудование с учетом особенностей частного дома: уровня давления воды, наличия теплых полов и т. д. Правильный выбор схемы отопления обеспечит оптимальный температурный режим для каждого помещения.

Газовые котлы различаются по назначению:

Одноконтурные. Выполняют только функцию отопления. Их подключают к отопительной системе для разогрева теплоносителя. Для подогрева воды используются дополнительные электрические водонагреватели или газовые колонки.
Двухконтурные. Выполняют две функции: отапливают помещение и обеспечивают горячее водоснабжение, поскольку внутри приборов устанавливается дополнительный контур для подогрева воды. Но происходит это попеременно. Приоритетным является подогрев воды, во время которого отопление отключается. Однако если котел оснащен двумя теплообменниками, он может обслуживать оба контура сразу.

По способу сгорания котлы делятся на устройства с открытой и закрытой камерой. Первые имеют естественную тягу: берут необходимый для горения кислород из помещения, где расположен прибор. Поэтому требуют оснащения котельной качественной вентиляцией.

Устройства с закрытой камерой сгорания имеют специальный дымоотвод коаксиального типа. Он состоит из двух вложенных друг в друга труб. По внутренней выводятся продукты сгорания, по зазору между трубами осуществляется забор свежего воздуха с улицы.

Заключение по теме

Котельная в помещении

Как видите, подключение двухконтурного газового котла — дело не очень сложное. Здесь требуется соблюдение всех правил, которые описаны в инструкции, точная последовательность этапов и внимательность. Соединяются в едином приборе несколько систем жизнеобеспечения, и если вы допустите малейшую ошибку, то гарантировать слаженную работу агрегата будет сложно. Так что будьте внимательны и аккуратны.
