НАСОСНАЯ СТАНЦИЯ ВОДОСНАБЖЕНИЯ

Если на даче проживать постоянно, вода нужна в большом количестве. Но в колонку не находишься, колодец рыть слишком трудозатратно, да и вёдра из него поднимать тяжело.



   Выходом из этого положения будет установка на даче насосной станции водоснабжения. Выглядит это так: в подвале дома бурится скважина на глубину от 8 до 30 метров, в неё вставляется труба ПВХ диаметром 32 мм с фильтром грубой очистки на конце, с другой стороны через фитинг подсоединяется насосная станция водоснабжения.



    От станции с помощью полипропиленовых или металлопластиковых труб вода подаётся к точкам разбора. В подвале, где установлена насосная станция, не должно быть минусовой температуры и нужна розетка питания на 220 В.Это самый простой вариант установки насосной станции для дачи.

Сложный вариант выглядит так. Если по каким-то причинам в доме нет подвала или подсобного помещения, в котором можно бурить, или под дачей нет водоносной жилы, можно пробурить скважину на улице, недалеко от дома. После того, как скважина будет готова и вы убедитесь в её водоносности, трубу ПВХ нужно ввести в дом. Для этого на глубину промерзания грунта (чтобы вода в трубе зимой не замерзла) вашего региона роется траншея, в неё укладывается ПВХ и заводится в помещение, где находится насосная станция. В фундаменте дома нужно сделать отверстие для трубы, если фундамент мелкий, можно сделать прокол под ним. В помещении, где будет находиться насосная станция для дачи, тоже нужно сделать яму или отверстие такой же глубины, как траншея, например, садовым буром с удлиненным коленом. При этом нужно рассчитать так, чтобы и траншея, и отверстие соединились между собой. Далее удлиняем трубу ПВХ соединительной муфтой, укладываем её в траншею и протаскиваем в дом. При соединении фитингов убедитесь в их герметичности.



   Насосные станции для водоснабжения очень чувствительны к подсосу воздуха. Поэтому при соединении узлов используйте лён или ленту фумвместе с уплотнительной пастой, как мы делали при замене полотенцесушителя, надёжность соединений должна быть 100 %, в противном случае водоснабжения из скважины не будет.

Далее подсоединяем ПВХ через фитинг к насосной станции, по инструкции удаляем воздух из системы (обычно это делается так: откручиваем пробку с наливной горловины, заполняем специальный резервуар водой, плотно закручиваем пробку, открываем кран и включаем станцию). Через несколько секунд выйдет лишний воздух и начнётся водоснабжение. Только после многократной проверки работы насосной станции для дачи можно закапывать траншею. Видите, сколько работ нужно произвести в сложном варианте. Поэтому старайтесь обходиться простым.

Самому пробурить скважину можно, но для этого понадобится специальное оборудование: набор металлических труб длиной 2 метра с переходными муфтами, ручной бур с победитовым наконечником, насос для закачки воды в трубу и емкость для воды. Для одноразовой работы приобретать это оборудование не стОит. Так как спрос на такую услугу растёт, появляются и предложения, создаются бригады из 2-3 человек, которые этим занимаются профессионально. Проще будет взять местную газету с объявлением типа: «бурим скважины для водоснабжения в подвале дома» или «насосные станции водоснабжения для дачи» и договориться о работе. Цена такой услуги равна сумме двух-трёх средних российских пенсий, поэтому даже пенсионерам доступно установить насосную станцию водоснабжения.

Принцип установки скважины такой: трубу соединяют с буром,насосом подают воду и начинают вращать бур. Вода поступает к наконечнику бура, размывает грунт, соответственно, бур опускается глубже. Как только труба опустилась на всю длину, к ней с помощью муфты присоединяют следующую и продолжают бурить. В некоторых случаях водоснабжение начинается с глубины 8-10 метров. Здесь нужно заметить, что в районе 15-20 м от скважины не должно быть выгребных ям и деревенских туалетов, чтобы в воду не попадали вредные примеси.

Подбор насосных станций

Для правильного самостоятельного подбора насосных станций необходимо ориентироваться на основные технические показатели:

• Тип станции. На этот параметр влияет в первую очередь глубина скважины или колодца, в зависимости от величины которой подбирается соответствующий тип насосной установки.
• Производительность. Следует посчитать весь суммарный расход воды на различные нужны, при этом необходимо учесть количество постоянно проживающих жильцов, поливочную площадь участка и количество водоразборных точек. Данный параметр показывает сколько м3 воды будет расходоваться за 1 час рабочего времени оборудования.
• Необходимый напор. Насосные станции обеспечивают и поддерживают напор жидкости на определенном уровне. Этот показатель зависит от общей протяженности трубопроводной магистрали и условно рассчитывается по следующей формуле: N=L/10, где N  это необходимый напор воды, L – общая протяженность трассы, м

При выборе насосной станции следует учесть определенные ключевые моменты, на фото: поверхностная насосная станция с гидроаккумулятором

Также при подборе необходимой насосной станции необходимо учесть возможное наличие определенных дополнительных функций, которые влияют на увеличение срока службы устройства, обеспечивают удобство в эксплуатации и т.д. К таким опциям можно отнести, например, защиту от сухого хода, от переда напряжения в сети, а также другие средства автоматики.

Исходя из вышеперечисленного, подбор и монтаж бытовых насосных станций не представляет особых сложностей. Насосные установки реализуются покупателям полностью готовыми к монтажу и эксплуатации. При этом необходимо строго следовать определенным инструкциям и приобретать оборудование у официальных представителей заводов-изготовителей.

Преимущества решения

Чем хороша насосная станция по сравнению с комплектом из погружного насоса, реле давления и мембранного бака, применяющегося для водоснабжения дома из колодца или скважины?

Относительной простотой ремонта. Подъем неисправного скважинного насоса может быть затруднен подвижками грунта и деформацией обсадной трубы;

Ремонт поверхностного насоса

• Дешевизной (напомним, цены на станции начального уровня начинаются примерно от 5000 рублей);
• Возможностью демонтажа с минимальными затратами времени. Будем реалистами: кражи — не редкость на дачных участках, поэтому возможность увезти насос с собой после проведенных на даче выходных будет несомненным плюсом.

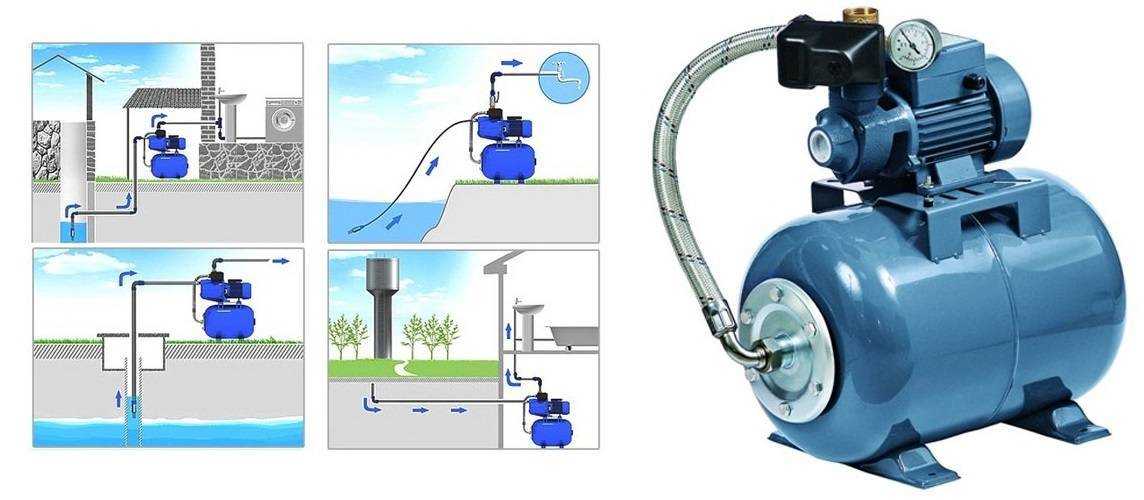

Виды насосных станций водоснабжения

Известные конструкции водоснабжающих станций различаются между собой по ряду показателей, в связи, с чем выбор наиболее подходящей конструкции должен учитывать в первую очередь круг решаемых задач.

По типу расположения эжектора

• Конструкции с вмонтированным эжектором дают возможность забора воды из источника, глубина которого не превышает 8 м. Такие установки обладают невысокой мощностью и способны обеспечивать слабый напор водяного столба, однако такая станция устойчива к попаданию воздуха в систему. Особенностью устройств этого типа является избыточный шум, в связи с чем, рекомендуется выполнять их монтаж в специально отведенном пространстве колодца (кессоне) или в отдельном сооружении.
• Схема с использованием выдвижного эжектора характеризуется способностью обеспечивать подъем воды с глубины 50 м, при этом всасывающее устройство заглубляется в толщу воды. Учитывая низкий уровень шума, создаваемый при работе агрегата, существует возможность монтажа устройства в пределах дома. Такие аппараты хороши при большой глубине скважины, поскольку обеспечивают хороший напор при сравнительно малых затратах энергии. Однако, при всасывании часто происходит вовлечение в конструкцию частиц пыли и грязи, что приводит к засорению эжектора и его быстрой поломке. Производительность таких станций находится в прямой зависимости от глубины погружения аппарата.

По типу водозабора:

• Поверхностные станции, монтируются над уровнем земли, забор воды осуществляется при помощи заглубленного шланга, имеющего небольшой диаметр. К достоинствам такой схемы следует отнести возможность быстрого выполнения ремонтных операций и простоту использования агрегата. Критичным параметром для таких устройств является глубина источника, которая не должна превышать 9м. Кроме этого, вихревые насосы такого типа чувствительны к воздействию влаги и морозам, что необходимо предусматривать при выборе места для их установки с учетом уровня производимого ими шума. К весомым преимуществам таких механизмов, можно отнести меньшую цену, которая компенсируется большими затратами энергии по отношению к насосам погружного типа.
• Устройства погружного типа заглубляются в источник, что не отражается на их работе, поскольку все узлы насоса смонтированы в корпусе из водонепроницаемого материала. Эти механизмы способны обеспечивать надежную подачу и хороший напор при заглублении существенно ниже уровня 10м. К их преимуществам относится простота монтажа и экономичность, однако их стоимость превышает конструкции поверхностного типа.

По типу накопительной емкости:

• Механизмы, оборудованные накопительным баком емкостью до 100л, представляет собой резервуар, монтируемый на поверхности чердака в который насосом нагнетается вода до заполнения объема конструкции. После этого, вода поступает свободным током по трубопроводам и расходуется по мере необходимости, причем насосы включаются при полном опустошении емкости. Не очень высокая популярность этих устройств объясняется тем, что наряду с экономичностью, схема обладает массой недостатков, среди которых большой объем занимаемого пространства, слабый напор в системе и наличие риска затопления дома.
• Схемы, предусматривающие наличие мембранного бака или гидроаккумулятора, отличает возможность регулировки давления, что дает возможность монтажа накопительного резервуара в подвале или специально оборудованном помещении. Система отличается герметичностью, широкой линейкой выпускаемых конструкций, что позволяет выбрать достаточно компактную модель. С другой стороны, при нормальном напоре, емкость накопительного бака редко превышает 30л, кроме того, такие механизмы имеют ощутимо большую стоимость по сравнению с предыдущим вариантом. Современные типы гидроаккумуляторов обеспечивают защиту насоса от частых включений, при этом такая схема, предусматривающая использование автоматического контроля при выборе объема емкости ориентируется на дебет источника.

По типу насоса:

• Колодезные насосы некритичны к качеству проходящей через них воды, однако обеспечивают меньшую производительность по сравнению с устройствами погружного типа.
• Центробежные погружные механизмы обеспечивают хороший напор воды, однако чувствительны к наличию примесей и чистоте воды в источнике.

Приведенная классификация свидетельствует о наличии большого разнообразия схем системы водоснабжения. Основными ориентирами при выборе между ними является производительность скважины, потребляемая мощность установки и удобство использования той или иной схемы.

Правила монтажа

Установка насосной станции в колодце

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.

Выбор места для установки устройства

Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:

• внутридомовое помещение (подвал, подпол);
• кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
• полка в колодце.

При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

Схема подключения

Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.

Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт

При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода

В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.

Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

Обвязка насосной станции в частном доме выполняется в таком порядке:

1. Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
2. Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
3. Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
4. Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
5. Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.

После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.

При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода

Популярные модели различных производителей

Недорогие бюджетные станции:

Наименование модели	Производительность, м3/ч	Глубина погружения, м	Ёмкость бака, л	Цена, руб.
Акваробот М24-10	1,2	3	24	4 400
Aquarrio AUTO AJC-60C	2,4	5	18	6 900
Вихрь АСВ 800/19	3,6	9	19	6 300

Акваробот М24-10

Малогабаритная экономичная насосная станция для небольшой дачи и полива участка. Отличается высокой надёжностью и малым потреблением энергии, имеет доступную цену. Недостаток – низкая производительность.

Aquarrio AUTO AJC-60C

При невысокой стоимости, станция имеет неплохую производительность и гарантирует полноценную работу двух точек разбора. Высокая надёжность обеспечивается системой защиты от сухого хода и плавным пуском двигателя. Недостаток – шумная работа.

Вихрь АСВ-800/19

Одна из наиболее простых в монтаже станций, что обеспечивается горизонтальным типом установки и наличием специальных опорных ножек, делающих её устойчивой на любой поверхности. Небольшая цена сочетается с хорошей производительностью. Датчик давления автоматически включает систему, когда открывают кран. Небольшой недостаток – бак мог бы быть и побольше.

Станции средней ценовой категории:

Наименование модели	Производительность, м3/ч	Глубина погружения, м	Ёмкость бака, л	Цена, руб.
Джилекс Джамбо 70/50	3,9	9	50	8 700
Marina CAM 80/22	3,5	9	22	9 000
Wilo Jet HWJ 20 L 202	5,0	7	20	13 000

Джилекс Джамбо 70/50

Сочетание неплохой производительности с 50-ти литровым баком позволяет использовать эту станцию не только на даче, но и для загородного дома средних размеров. Отечественные производители позаботились о защите от нестабильного напряжения и сделали систему нечувствительной к песку. Не обошлось без недостатков – качество соединений необходимо проверить сразу после покупки.

Marina CAM 80/22

По соотношению цена/производительность модель практически идентична предыдущей. Система полностью автоматизирована, отличается высокой надёжностью и экономичностью. Давление автоматически повышается при активном заборе воды. Недостатки – чувствительность к скачкам напряжения.

Wilo Jet HWJ 20 L 202

Модель с прекрасным соотношением цена/качество и низким потреблением энергии. При мощности 0,87 кВт производительность составляет 5,0 м3 в час. Недостатки – чувствительность к песку и высокий уровень шума.

Модели премиального класса

Наименование модели	Производительность, м3/ч	Глубина погружения, м	Ёмкость бака, л	Цена, руб.
Grundfos Hydrojet JPB 6/24	5,0	9	24	23 000

Grundfos Hydrojet JPB 6/24

Дорогая, но чрезвычайно надёжная станция, которая будет работать долгие годы. Все её части, находящиеся в контакте с водой, выполнены из нержавейки. Корпус насоса и патрубки – хромоникелевая сталь. Единственный недостаток – очень шумная работа, монтировать эту систему придётся на расстоянии от жилых помещений.

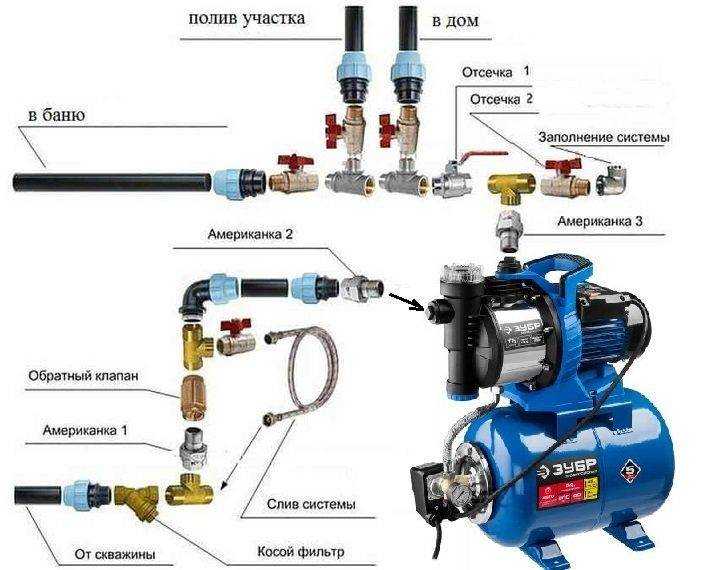

Принцип подключения насосной станции

Со встроенным гидроаккумулятором монтируется она в следующей последовательности:

1. К шлангу (трубе) из скважины подсоединяется косой фильтр грубой очистки, затем обратный клапан, а потом запорный кран с ответвлением для слива и заливной воронки.

2. После собранный сегмент подключается к входу насосной станции водоснабжения.

3. С выхода к ней подсоединяется труба внутридомовой разводки водопровода.

Схема подключения

Все достаточно просто. Надо лишь предусмотрительно на входе и входе насосного оборудования смонтировать краны отсечки, а также установить их на каждой ветке водопровода. Так можно будет сильно упростить себе в будущем ремонт установленной техники и водопроводной системы в целом. Это свайный фундамент не нужно постоянно проверять и ремонтировать. Оборудование для перекачки питьевой воды осматривать и обслуживать придется регулярно.

Трубы для подключения насосных станций лучше всего выбирать полипропиленовые. Из них проще собирать трубопровод, а прослужат они минимум лет двадцать. Краны, тройники и американки – латунные. Здесь без вариантов. Это самая дешевая и простая в монтаже водопроводная арматура.

Если систему водоподачи в планах использовать круглогодично, то устанавливать станцию следует в отапливаемом помещении. Подойдет как подсобка в коттедже, так и утепленная с отоплением хозпостройка. Также можно обустроить сверху скважины заглубленный в земле кессон. В нем оборудование будет находиться ниже глубины промерзания почвы в условиях постоянной температуры выше нуля и не застынет даже лютой зимой.

Работа и особенности блока управления

В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры.

При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока. Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока

В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока

Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 — 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

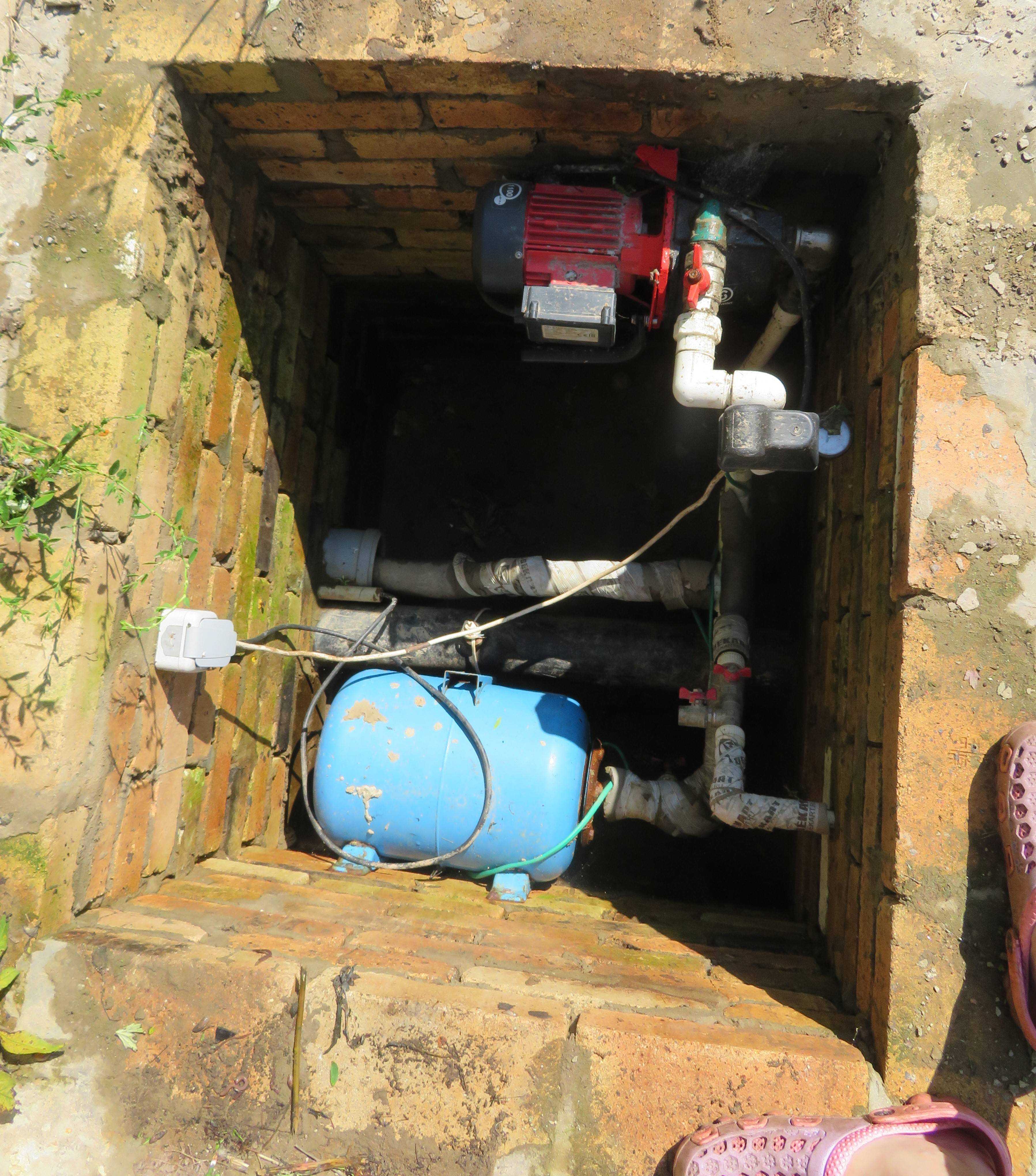

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Типы насосных станций

Разные производители по-разному компонуют узлы насосных станций, но основным различием является тип применяемого насоса. От них в основном зависит глубина забора воды, шумность при эксплуатации, максимально создаваемый напор, производительность системы в целом. Существуют следующие типы:

• поверхностные насосы самовсасывающего типа;
• насосы многоступенчатого типа;
• вихревые насосы.

Поверхностные насосы самовсасывающего типа

Это самые распространённые агрегаты. Применяется в насосных станциях благодаря простоте конструкции и лёгкости монтажных работ, надёжности и приличному уровню производительности, непритязательности к добротности воды. К отрицательным качествам можно отнести небольшую высоту подъёма жидкости, около шести метров, и приличную шумность при работе.

Для увеличения коэффициента всасывания существуют модели со встроенным эжектором (устройство дающее возможность поднять жидкость с глубины 10–15 метров). Но, это ещё более увеличивает уровень шума и негативно влияет КПД. Доля мощности расходуется на рециркуляцию жидкости в контуре эжектора. Если есть необходимость поднятия жидкости с большей глубины (до 45 метров), применяется повышение характеристик всасывания за счёт установки внешнего эжектора. Он устанавливается на нижнем конце заборного трубопровода, дополнительным рукавом закольцовывается с насосом. Это сильно увеличивает характеристики подъёмной силы насоса, снижает шумность за счёт удалённого нахождения эжектора, но увеличивает энергопотребление из-за понижения КПД.

Насосы многоступенчатого типа

Устанавливаются для подъёма жидкости с глубины до 10 метров. Характеризуются низким уровнем шума (возможно, комфортное использование внутри жилой зоны строения), высокой производительностью. Отличаются увеличенным объёмом рабочей камеры цилиндрической формы, в которой находятся несколько, нагнетающих жидкость, крыльчаток. Сложность механизма увеличивает стоимость изделия, по сравнению с простыми, поверхностными насосами.

Насосы вихревого типа

Малопригодны для использования в частных владениях из-за малой глубины забора, всего 7 метров, и небольшой производительности. Из плюсов, можно отметить, экономичность потребления электроэнергии, бесшумность работы, возможность нагнетания сильного напора. В основном аппараты этой конструкции используются при недостаточном давлении в системах общего водоснабжения.
