Водоснабжение из скважины

Эксплуатация водопровода

• После проверки работоспособности всех узлов необходимо произвести несколько тестовых включений вашей насосной станции. Причем ее следует включать с минимальной нагрузкой.
• Не забывайте, что на первых порах отбора воды из домашней скважины она может идти довольно мутная, и ей надо дать несколько часов для очистки.
• Необходимо отрегулировать производительность насоса таким образом, чтобы он совпадал с расчетной производительностью водоносного источника.
• При эксплуатации насосной станции старайтесь избегать кратковременных включений, чтобы продлить срок службы помпы.
• Ежегодный плановый осмотр и проверка технической части (фильтры, емкости, насос и сам кессон).

Накопительные септики

Второй популярной методикой утилизации сточных вод является их накопление и хранение с последующим вывозом. Этот способ применяют даже при работе с ядерными отходами, а уж отходы человеческой жизнедеятельности в любом случае безопаснее.

Накопительная установка – самый дешевый и популярный метод сбора сточных вод

Как это работает? Герметичную емкость закапывают в грунт и периодически вызывают ассенизаторов для откачки излишков поступившей в резервуар массы. Накопительная емкость, по сути, это усовершенствованный вариант выгребной ямы. Попадая в него, стоки разделяются на фракции: тяжелые вещества опускаются на дно, а легкие (такие, как жир и т.п.) – поднимаются наверх.

Вызывать ассенизатора для одного двора – дорого и непрактично, разумнее кооперироваться с соседями и заказывать машину сразу на несколько подворий.

Но даже без учета этого фактора, «зарывание проблемы в землю» имеет свои недостатки. Во-первых, цистерна может заполниться довольно быстро, уровень сточной воды нужно постоянно контролировать и не допускать переполнения емкости. Во-вторых, грузовые машины ассенизаторов могут заехать не на любой участок, поэтому и «зона накопления» должна располагаться поблизости от проезжей части.

Кессон

Есть разные варианты устройства кессона: металлическая сварной короб или труба большого диаметра, колодезные бетонные кольца, кирпичная кладка, пластик.

Монолитный бетон по опалубке самый надежный, хотя и сложный. Он позволяет сделать конструкцию любой конфигурации и глубины. Можно даже вмонтировать в стенки скобы для спуска и подъема, предусмотреть место для накопительного бака и свободно разместить все необходимое оборудование.

При обустройстве кессона надо не только позаботиться о надежной защите от попадания осадков внутрь, необходимо сделать гидроизоляцию и утепление стенок. Яму можно вырыть с запасом по периметру, чтобы оставшийся зазор засыпать смесью песка и щебня — это защитит конструкцию, и как дренаж, и как средство от «выдавливания» при пучнистых грунтах.

Накопительная ёмкость — назначение и варианты размещения

Если не считать стоимость самой скважины, то насос самый дорогой элемент системы автономного водоснабжения. По сути, это электродвигатель, а для него самый «экстремальный» режим — это пуск. Частые остановки и запуски приводят к снижению ресурса.

Чтобы уменьшить количество срабатываний и не включать насос при каждом открывании крана, используют накопительную ёмкость. Она аккумулирует «оперативный» запас воды, а автоматика включает насос при снижении уровня до минимальной отметки и отключает при достижении максимальной. Для этого нужен поплавковый датчик (настроенный на два уровня) или датчик давления, который будет управлять запуском насоса. Причём управление может быть построено по принципу частотно-регулируемого электропривода, с плавным пуском и остановкой асинхронного электродвигателя.

Схема расположения аккумулирующей ёмкости на одном уровне с оголовком скважины. 1. Кессон. 2. Скважина. 3. Аккумулирующая ёмкость. 4. Внешний водопровод, прокладывается ниже уровня промерзания. 5. Насосная станция. 6. Внутренний водопровод

Схема расположения аккумулирующей ёмкости на чердаке. 1. Кессон. 2. Скважина. 3. Внутренний водопровод. 4. Аккумулирующая ёмкость. 5. Внутренняя разводка водопровода

В первом случае для подачи воды потребителям необходим ещё один насос, а точнее, насосная станция, которая включается при открывании крана и снижении давления в трубе (в схеме управления стоит обратный клапан и реле давления). Давление в такой системе стабильно высокое, но работа внутреннего водопровода будет зависеть от электросети.

Во втором случае подача воды к точкам проходит «самотёком», но воду от оголовка надо будет поднять ещё на несколько метров, а это дополнительная нагрузка на погружной насос. К тому же давление в системе будет невысоким и зависеть от уровня воды в ёмкости.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Система водоподготовки

Вода из скважины нуждается в очистке. Она начинается уже на стадии забора воды, так как твёрдые взвешенные частицы плохо воздействуют на работу насоса. В дальнейшем, чтобы довести качество воды до требуемого, необходима целая система водоподготовки.

Комплекс водоподготовки. 1. Фильтр грубой очистки. 2. Аэратор. 3. Фильтр обезжелезиватель. 4. Фильтр умягчения. 5. Бак регенерации с солевым концентратом. 6. Фильтр тонкой очистки. 7. Ультрафиолетовый обеззараживатель. 8. Компрессор. 9. Кран линии байпасс

Первый фильтр грубой очистки ставят перед накопительной ёмкостью. Он снижает нагрузку на насосную станцию. Но после него воду можно использовать только для полива. А для работы бойлера, системы отопления, посудомоечной машины и для личной гигиены вода должна по качеству соответствовать питьевой — мелкие взвешенные частицы и соли приводят к отложению в виде осадков и накипи, а это приведёт к выходу из строя оборудования.

Конкретную конфигурацию системы очистки можно построить только на основании лабораторного анализа воды. В качестве наиболее распространённых компонентов водоочистки можно назвать:

• фильтр тонкой очистки от механических примесей;
• умягчитель воды (снижает карбонатную и некарбонатную жёсткость);
• очищение от ионов железа;
• хлорирование или ультрафиолетовая стерилизация, ещё один фильтр тонкой очистки (угольный или на основе мелкозернистого песка);
• снижение кислотности.

В качестве отдельной опции в системе водоподготовки могут устанавливать фильтр обратного осмоса для получения питьевой воды высшего качества. Именно после него вода лучше всего подходит для готовки и напитков.

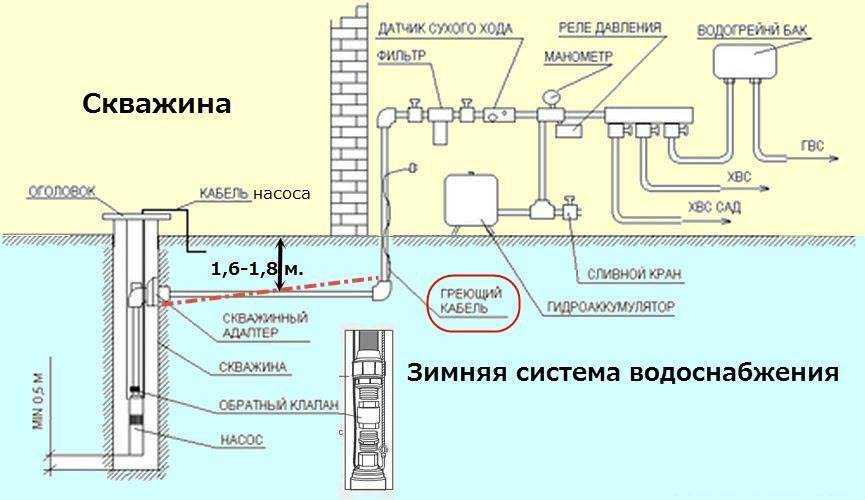

Схема водоснабжения частного дома из скважины

Схема водоснабжения всегда подразумевает использование насоса или насосной станции. Смонтировать устройство можно либо в доме, либо в самом кессоне над скважиной. Насос качает воду в гидроаккумулятор. А от него жидкость по трубам поступает к потребителю.

При использовании воды давление в системе начинает падать. При достижении определенной отметки реле запускает работу насоса. Когда давления становится нормальным, опять срабатывает реле и работа насоса прекращается.

Схема водозабора частного дома:

• Источник подачи жидкости – скважина;
• Насос;
• Гидроаккумулятор – используется для контроля давления и насоса;
• Фильтры грубой и тонкой очистки;
• Водогрейное оборудование для получения горячей воды;
• Коллектор с холодной и горячей водой.

Выполнять работы лучше всего в теплое время года, летом. Тогда водоносный слой низкий, а земля податливая. В зависимости от источника водозаборной станции подбирают определенный вид насоса.

Подключение ресивера

Как мы уже говорили, система водоснабжения обязана не только доставить воду потребителю, но и обеспечить приемлемые для обычной эксплуатации сантехнического оборудования производительность и давление. Погружной насос способен создать высокое давление, но оно будет непостоянным, и при резком запирании крана может случиться гидроудар.

Помимо этого, в случае если насос подключить к водопроводу напрямую, то при каждом отпирании крана в любом сантехническом приборе (раковина, мойка, ванная, унитаз и т.д.) будет включаться двигатель помпы. Это отрицательно скажется на сроке работы двигателя, механике насоса, и узлах отключения питания на реле либо пускателе.

Исходя из этого нужен гидроаккумулятор, который будет накапливать воду под давлением и подавать ее потребителю. В то время, когда давление в баке устройства упадет ниже определенного уровня, сработает реле давления, которое замкнет цепь питания двигателя насоса, и он закачает нужный количество воды. В случае если емкость бака будет 100 литров и более, то для средней по численности семьи количество запусков насоса будет маленьким, и он прослужит долго.

Мы остановились на вводе трубы в дом. Идем дальше:

Ввод трубы соединяем через муфту с пятивыводным штуцером. Муфту накручиваем на дюймовое отверстие через ниппель с накидной гайкой;

На входное отверстие ресивера накручиваем угловое колено, которое продлеваем отрезком трубы нужной длины. В случае если имеется возможность, вместо трубы и колена используем гибкий шланг с краном;

Конец трубы ресивера соединяем через шаровый кран с накидной гайкой с любым свободным дюймовым отверстием штуцера. В случае если использован шланг с краном, то его конец через переходник («американка») на отверстие штуцера;

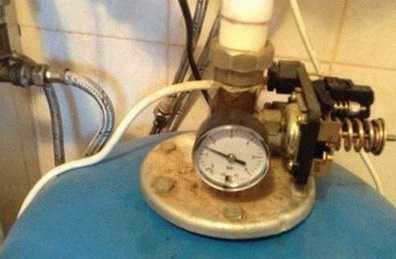

• К отверстию дюйма подключаем манометр;
• К незанятому отверстию дюйма подключаем реле давления;

Оставшееся незанятым дюймовое отверстие распределительной муфты соединяем через кран с накидной гайкой с водопроводом, идущим к потребителю;

• Кабель питания насоса подключаем к клеммам реле, каковые будут создавать отключение и пуск. Схема коммутации несложная и обрисована в инструкции к реле. В случае если нужен пускатель, тогда через реле производится запитка его катушки, а насос подключается к клеммам пускателя;
• Раздельно запитываем кабель насоса через ручной включатель, рассчитанный на пусковой ток двигателя с двойным запасом;

Посредством ручного тумблера производим запуск насосного оборудования и ожидаем, пока наполнится бак, и система машинально отключит питание двигателя помпы. Засекаем по манометру давление отключения. После этого открываем пара кранов и спускаем воду , пока система снова не запустит насос, кроме этого фиксируем значение давления;

Сверяем полученные значения с паспортными чертями ресивера, и, в случае если нужно, настраиваем реле.

Обустройство кессона при проведении воды из скважины

Кессон обязательно придется монтировать, если вы эксплуатируете скважину круглый год. Эта конструкция выполнена в виде водонепроницаемой камеры, которая находится в водонасыщенной почве. Источник с кессоном просто обслуживать и использовать.

Помимо кессона, также следует монтировать гидроаккумулятор, погружной либо поверхностный насос, трубы, запорную арматуру, а также оголовок.

Для чего это необходимо:

• оборудование будет аккуратно расположено в камере, не потребуется выделять площадь в жилом здании. В коттедж придется лишь проложить трубу, пустить электрокабель для насоса;
• когда вы проживаете в домике в летнее время года, чтобы сливать воду из системы осенью, вам потребуется открыть сливной кран, который расположен в кессоне.

В случае, если на территории множество потребителей, потребуется вывести из кессона несколько трубопроводов. Чтобы открыть или перекрыть подачу воды, устанавливают вентили.

Чтобы из скважины было легко доставать насос для обслуживания, следует установить лебедку в верхнем отделении камеры.

Камера препятствует промерзанию оборудования, которое расположено в скважине. Когда кессон установлен оптимальным образом, скважина не промерзнет, даже если на улице будет сильный мороз.

Если оборудован кессон, на скважину не будут оказывать негативное влияние холод, снег и другие погодные явления.

Главное, чтобы кессон был полностью герметичным. В противном случае по обсадной трубе в водонос будут проникать загрязнения из камеры. Чтобы вода всегда оставалась чистой, оголовок и кессон должны быть сухими.

Для определения высоты кессона необходимо учитывать то, на какую глубину промерзает почва. Кессон должен быть расположен ниже глубины промерзания, поэтому ориентироваться стоит как минимум на 200 см. Чтобы эксплуатировать скважину было удобно, диаметр кессона должен составлять 100–150 см.

Это интересно! Как сэкономить на канализации: проектирование, выбор оборудования, эксплуатация Подробнее Камера может быть металлической, пластиковой, кирпичной либо железобетонной. На дне должно быть место крепления конструкции на обсадной колонне. В стенках кессона располагаются патрубки, через которые выводятся водопроводные трубы, электрокабели. Чтобы можно было легко добраться до оборудования, в кессоне монтируют лестницу. Сверху камеры устанавливается плотная крышка.

Варианты разводки воды в частном доме

Схемы разводки отличаются порядком подключения. Но каждый вариант обладает своими отличиями. Перед монтажом трубопровода из скважины потребуется ознакомиться со всеми разновидностями.

Виды схем разводки:

• Последовательная;
• Параллельная;
• Параллельно-последовательная;
• Последовательно-параллельная.

Первый вариант подразумевает одну точку подключения к напорному водоводу. Так каждая точка получает воду из предыдущей. Так точки потребления зависимо от своих «коллег». Это негативно сказывается на расходе воды и ее температуре, ведь жидкость смешивается.

Параллельное подключение гарантирует равный забор воды с каждой точки. Но придется оборудовать отдельный отвод к каждой точке, что увеличит расход материалов. Зато такая разводка труб достаточно комфортная и горячая вода не становиться теплой.

Параллельно-последовательное подключение подразумевает разделение точек по группам. Также можно устроить несколько небольших труб для которых выполняется последовательное подключение. Так материала используется меньше, а расход воды одинаковый.

Монтаж трубопровода внутри помещения

1. Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
2. При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
3. Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
4. Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
5. Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
6. После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
7. После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.

Выбираем источник

В качестве источника может быть выбрана скважина или центральный водопровод, но можно сделать и подвод из колодца и это будет стоить не дорого. Это надо рассматривать в каждом отдельно взятом случае.

Хорошо, если на территории дачного участка, который вы приобрели, имеется качественная скважина или колодец. Но если он отсутствует, его необходимо создать.

Колодец

Колодец – наиболее древний искусственный источник, обеспечивающий человека водой.

Что хорошо и что плохо

Прежде чем обустраивать колодец, убедитесь, что объем воды является достаточным для вашей семьи:

• Такой вариант более дешевый, чем создание скважины.
• Не обязательно прибегать к услугам специалистов, можно приобрести необходимые материалы и произвести все работы самостоятельно. На этом вы значительно сэкономите. Цена всей конструкции будет значительно ниже;
• Колодец служит дольше, чем скважина. Максимальный срок его эксплуатации составляет 50 лет. К тому же, колодец независим от электричества, в отличие от скважины.
• Но существует один недостаток: в нем может оказаться верховодка, значительно снижающая качество воды. Но такое случается лишь при неправильном выполнении гидроизоляции (см. Гидроизоляция колодца: способы и методы проведения работ).

В некоторых регионах предпочтение отдается бурению скважин. Причины могут быть самыми разными.
Возможно, поблизости имеется источник или подземная река с качественной водой, а, может быть, грунтовые воды находятся на глубине более 15 м.

Скважина «на песок»

При ее создании вода берется в верхних слоях грунта. достигается первый, В это варианте надо только дойти до первого слоя воды, который пригоден к употреблению. Над ним находится плотный суглинок, который фильтрует дождевые, талые и грунтовые воды.

Схема скважины на песок

 Итак:

• В каждом регионе водоносный слой залегает на разной глубине, поэтому глубина скважины «на песок» может составлять 10 — 50 метров.
• В скважине такого типа находится 500 л воды. Поскольку фильтры скважины со временем забиваются илом и песком, таким источником можно пользоваться примерно 5 лет.
• Большое значение имеет местность, на которой расположена скважина. Источник может оказаться неисчерпаемым, ведь даже при низком залегании грунтовых вод (глубже 15 м) можно наткнуться на подземную реку. В данной ситуации фильтры забиваться не будут, и скважина прослужит более 20-ти лет.

Артезианская скважина

В данном случае надо провести бурение до известняковой породы, которая залегает на глубине 35-1000 метров и более. Артезианская скважина представляет собой надежный и долговечный источник с минимальным объемом 1500 л.

Схема Артезианской скважины

 Итак:

Вода, находящаяся в известняковом слое грунта, обладает высоким качеством. Обычно скважины «на известняк» не создают для личных нужд, а если создают, то глубиной не более 135-ти м.

• На ее обустройство уходит от нескольких дней до месяца. При этом затрачивается намного больше средств, чем при создании скважины «на песок».
• В скважину артезианского типа не могут попасть грунтовые воды и верховодка. Срок ее службы приблизительно такой же, как у колодца.

При желании обустроить такой источник воды как скважина, попросите чтобы вам сделали расчет дебета. Таким образом, вы сможете правильно подобрать нужный насос. А если делаете совместно, тогда насосную станцию. А это затраты, которых можно и избежать.

Узнаем производительность скважины

Для того, чтобы узнать производительность источника воды, нужно:

• Откачать воду с помощью поверхностного насоса или мотопомпы;
• Затем необходимо замерить ее количество. Привяжите к гайке веревочку и опустите ее в источник воды, после чего замерьте длину.

Таким образом, вы узнаете зеркало воды. Получив необходимые данные, можете переходить к покупке самой насосной станции.

Для ознакомления с параметрами используйте паспорт системы

Обратите особое внимание на наличие входного фильтра и обратного клапана

Выбираем трубы для водопровода

• Самыми лучшими принято считать изделия, выполненные из меди, так как они не ржавеют, обладают высокой прочностью и длительным сроком службы. Основным недостатком медных изделий является их высокая стоимость.
• Металлопластиковые изделия также снискали большую популярность. Обусловлено это тем, что такие трубы изготавливаются из неподверженного воздействию коррозии алюминия, покрытого с двух сторон тонкой полиэтиленовой пленкой. Подобная многослойная система дает возможность гарантировать высокую защиту от коррозии и устойчивость к разрывам. Кроме того, внутреннее полиэтиленовое покрытие более устойчиво к появлению отложений, чем изделия из металла.
• Полипропилен характеризуется максимальной долговечностью и простотой монтажа. Также одним из достоинств таких изделий является их низкая стоимость, и оборудования. Например, цена простейшего паяльника, с помощью которого можно проложить водопроводные трубы по всему дому, редко когда превышает 800–1000 рублей.

Горячее водоснабжение

Совершенно неважно, каким источником водоснабжения пользуется человек, один факт остается неизменным – на входе в частный дом вода поступает холодная. Поэтому не обойтись без дополнительного оборудования, чтобы обеспечить наличие горячей воды

Для этих целей используется двухконтурный котёл, который также обеспечивает отопление дома.

Кроме него устанавливается бойлер, на который возлагается функция подогрева воды для водопровода.

Бойлер необходимо выбирать исходя из количества точек потребления горячей воды, а также учитывая численность жильцов. Распространёнными вариантами водонагревателя для частного домовладения являются устройства объёмом от 50 до 150 литров. При монтаже бойлера люди часто допускают ошибку – они не устанавливают перед ним сливной кран, а между прочим, это обязательный элемент.

Слить воду может понадобиться:

• для зимней консервации дома;
• для чистки оборудования от отложений;
• при проведении ремонтных работ.

Возвращение воды от бойлера

Систему горячего водоснабжения с рециркуляцией устанавливают в больших домах, где имеется комната, выделенная под установку оборудования и где находится 2-3 ванных комнат на разных этажах. При такой разветвлённости трубопровода, не имея циркуляцию горячей воды в системе, при открытии крана тёплой воды изначально она будет холодной, а горячая польётся через некоторое время.

Чтоб таких ситуаций не возникало, в систему горячего водоснабжения включают узлы рециркуляции.

1 – бойлер; 2 – кран для забора воздуха (необходим при сливе бака); 3 – система, обеспечивающая безопасность; 4 – обратный клапан; 5 – насос для циркуляции воды; 6 – таймер (недельно-суточный); 7 – потребители горячей воды.

Насос обеспечивает постоянно движение воды внутри ГВС. Если трубы имеют теплоизоляцию, то вода практически не остывает, поэтому бойлер постоянно не включается.

Такую систему, как правило, применяют при скрытом монтаже тройниковой разводки. Она строится на бойлере косвенного нагрева, у него для этих целей имеется патрубок рециркуляции.
